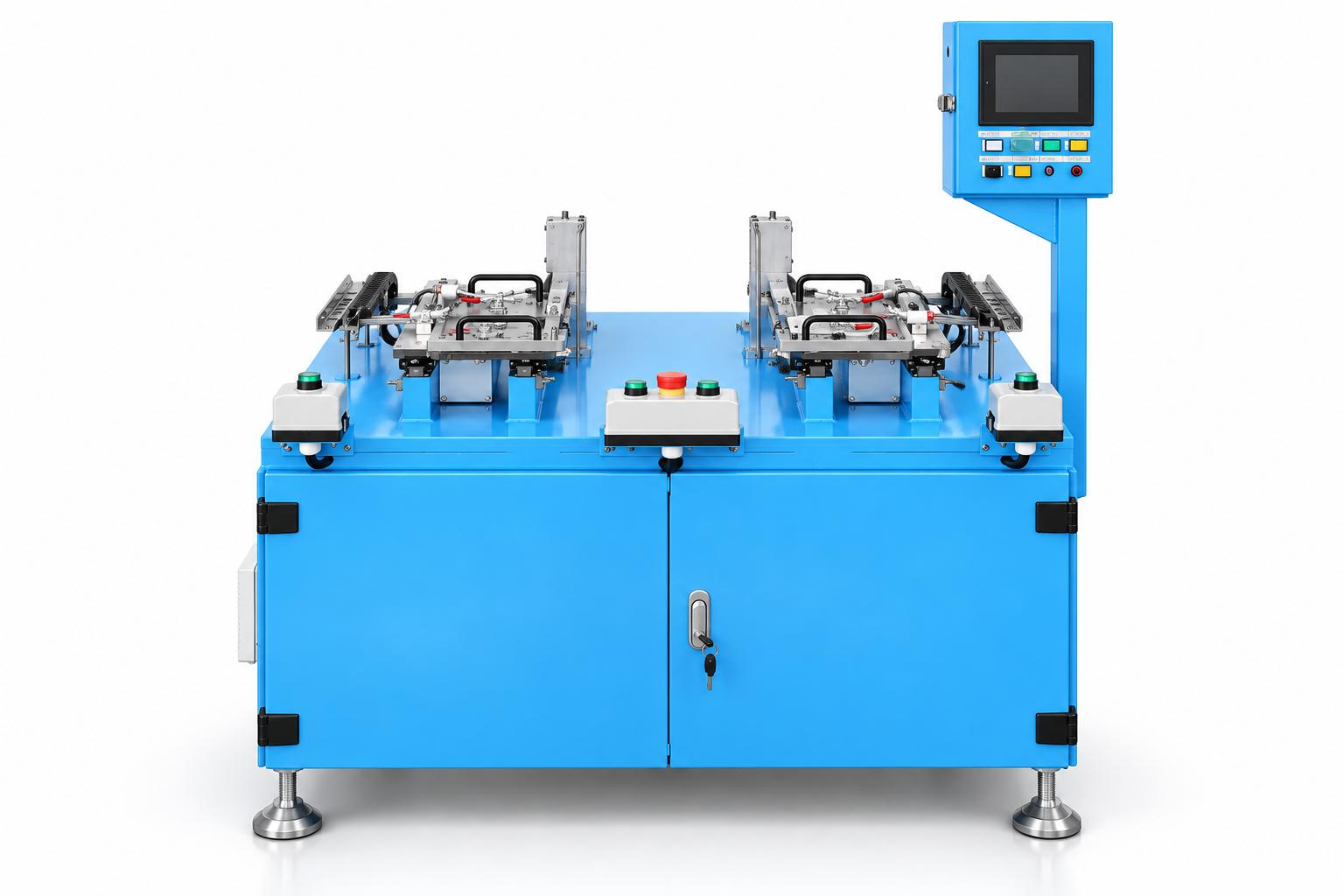

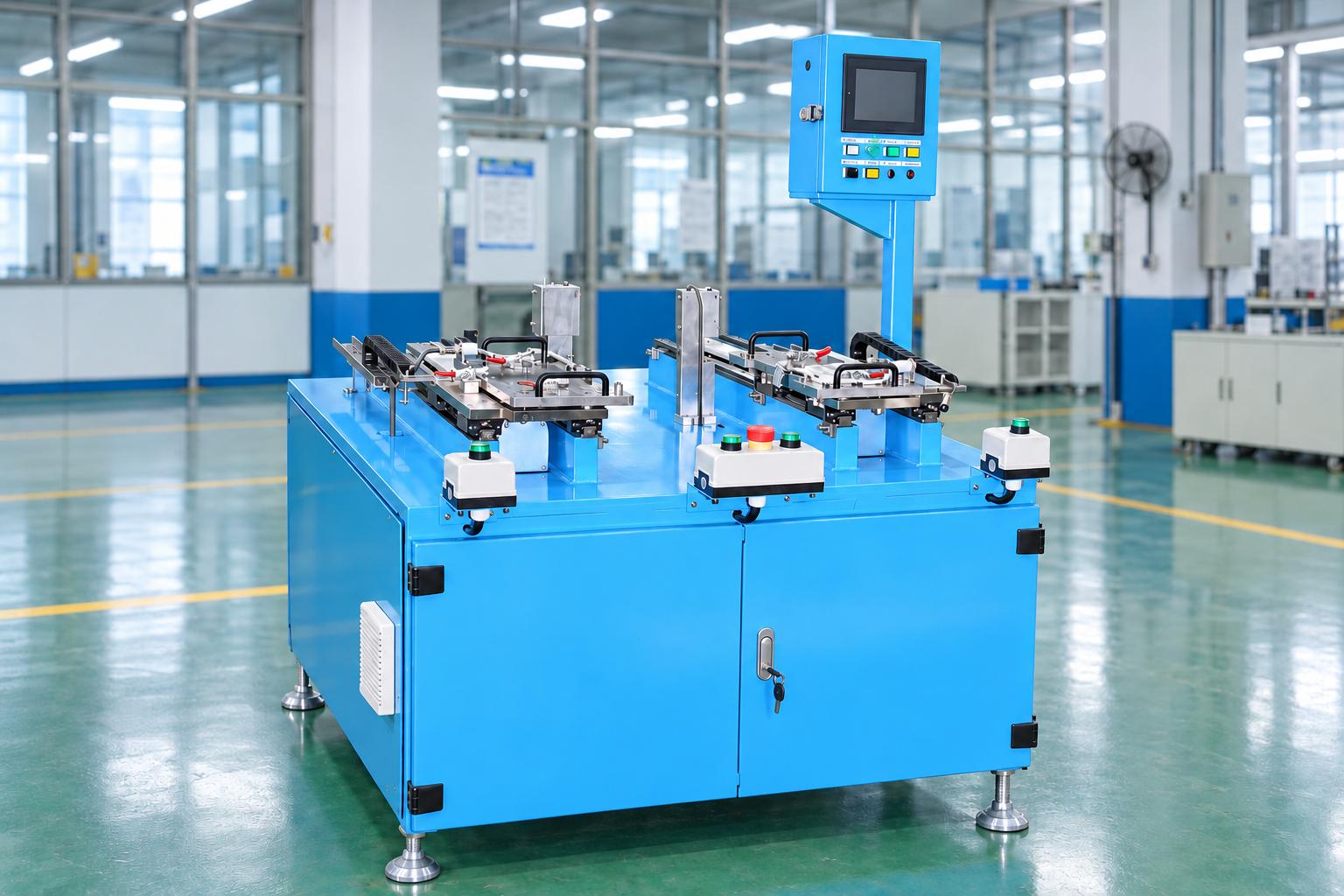

Máy đo kiểm chi tiết dạng trục bằng laser

Máy đo chi tiết bằng laser theo yêu cầu là giải pháp kiểm tra kích thước và đặc tính hình học của chi tiết cơ khí bằng công nghệ đo không tiếp xúc, được thiết kế phù hợp với yêu cầu sản xuất của từng doanh nghiệp. Hệ thống sử dụng đầu đo laser kết hợp cơ cấu chuyển động tuyến tính để thu thập dữ liệu theo vị trí, hỗ trợ theo dõi sự thay đổi của bề mặt trong vùng kiểm tra. Tùy theo đặc điểm sản phẩm, máy có thể được thiết kế để kiểm tra đường kính, độ đảo trục hoặc các chỉ tiêu đo phù hợp với phương pháp đã xác định. Phần mềm điều khiển cho phép lựa chọn chương trình đo, hiển thị dữ liệu bằng bảng số liệu và đồ thị, đồng thời đánh giá kết quả đạt hoặc không đạt theo giới hạn thiết lập. Cấu hình máy có thể tích hợp nhiều vị trí gá, kết hợp thao tác nạp chi tiết bằng tay với chu trình đo tự động nhằm đáp ứng yêu cầu vận hành thực tế. Việc thiết kế riêng gá định vị, hành trình đo và chương trình kiểm tra giúp hệ thống phù hợp hơn với hình dạng chi tiết và quy trình sản xuất của nhà máy. Với kinh nghiệm trong lĩnh vực máy tự động và giải pháp công nghiệp, CNC VINA hỗ trợ tư vấn, thiết kế và chế tạo máy đo chi tiết bằng laser theo yêu cầu, hướng đến nâng cao tính nhất quán trong kiểm soát chất lượng và tối ưu hóa công đoạn kiểm tra.

Vai trò của máy đo chi tiết bằng laser theo yêu cầu trong kiểm tra chất lượng sản xuất

Với chi tiết dạng trục, một giá trị tại một vị trí chưa đủ để mô tả toàn bộ vùng cần kiểm tra. Sai lệch có thể xuất hiện cục bộ hoặc thay đổi dọc theo chiều dài đo. Việc thu nhận dữ liệu theo vị trí và thể hiện bằng đồ thị giúp người kiểm tra nhận biết vùng biến động để đối chiếu với yêu cầu kỹ thuật, thay vì chỉ đọc một kết quả tổng hợp.

Máy có thể được bố trí ở công đoạn kiểm tra sau gia công hoặc trước lắp ráp, tùy quy trình của nhà máy. Kết quả đạt và không đạt hỗ trợ quyết định chuyển công đoạn, tách chi tiết cần kiểm tra lại và phản hồi cho bộ phận sản xuất. Phạm vi kiểm tra phải gắn với đặc tính đã được xác định trên bản vẽ; một chu trình đo chỉ đánh giá những tiêu chí nằm trong chương trình của chu trình đó.

Đối với độ đảo trục, cần thống nhất chuẩn gá, vùng kiểm tra, cách tính kết quả và giới hạn chấp nhận ngay khi xây dựng phương án. Những điều kiện này giúp kết quả của máy có ý nghĩa rõ ràng khi so sánh với phương pháp kiểm tra đang sử dụng tại nhà máy.

Đặc điểm của hệ thống đo

• Hai vị trí gá chi tiết: mỗi vị trí có thao tác khởi động và khu vực hiển thị kết quả tương ứng, thuận tiện cho việc theo dõi từng chu trình.
• Đo bằng laser không tiếp xúc: đầu đo thu nhận sự thay đổi vị trí bề mặt trong quá trình chi tiết di chuyển, hạn chế tác động của đầu đo cơ học lên vùng kiểm tra.
• Chuyển động tuyến tính có điều khiển: Đồ gá được đưa qua vùng đo theo tốc độ thiết lập, giúp liên kết giá trị thu nhận với vị trí trên hành trình.
• Phần mềm trên máy tính: người vận hành chọn loại sản phẩm, theo dõi bảng dữ liệu và đồ thị; hệ thống có chức năng đánh giá đạt hoặc không đạt và đếm kết quả.
• Nạp chi tiết bằng tay: thao tác đặt và lấy sản phẩm do người vận hành thực hiện; máy đảm nhiệm chu trình chuyển động và đo sau khi khởi động.

Cấu tạo và công nghệ của Máy đo laser không tiếp xúc

Máy đo chi tiết bằng laser được cấu thành từ cụm gá định vị, đầu đo laser, cơ cấu chuyển động tuyến tính và hệ thống điều khiển kết hợp phần mềm xử lý dữ liệu. Các bộ phận phối hợp với nhau để thu nhận thông tin bề mặt, hiển thị kết quả theo vị trí và đánh giá sai lệch của chi tiết so với tiêu chuẩn kiểm tra.

Cụm gá và định vị chi tiết

Gá giữ chi tiết ở vị trí phù hợp với đầu đo và cơ cấu di chuyển. Độ ổn định của kết quả phụ thuộc cả vào cách chi tiết tựa lên gá, độ sạch của bề mặt định vị và sự nhất quán khi đặt lại sản phẩm. Vì vậy, thiết kế gá là một phần của phương án đo, cần được xem xét cùng với hình dạng chi tiết và chuẩn kiểm tra.

Khi thay đổi sản phẩm, việc sửa chương trình có thể chưa đủ. Chi tiết khác chiều dài, tiết diện hoặc vị trí chuẩn có thể cần gá mới, điều chỉnh vị trí đầu đo hoặc thay đổi hành trình. Cấu hình phù hợp phải bảo đảm vùng cần đo đi qua đầu laser và chi tiết được giữ ổn định trong suốt chu trình.

Đầu đo laser và bộ xử lý tín hiệu

Hệ thống sử dụng hai đầu đo dịch chuyển laser. Công nghệ đo dựa trên ánh sáng phản xạ từ bề mặt để xác định vị trí của bề mặt trong vùng làm việc của cảm biến. Tín hiệu được xử lý và đưa vào chương trình đo để tạo dữ liệu theo vị trí, tính kết quả và so sánh với tiêu chí của sản phẩm.

Ưu điểm của phương pháp không tiếp xúc là đầu đo không cần tì lên chi tiết trong quá trình thu nhận dữ liệu. Tuy nhiên, chất lượng tín hiệu vẫn chịu ảnh hưởng của đặc điểm bề mặt, điều kiện lắp đặt và độ ổn định của gá. Bề mặt có dầu, phản xạ mạnh hoặc có sự thay đổi màu sắc cần được thử trên sản phẩm thực tế trước khi chốt cấu hình.

Độ phân giải hay độ lặp lại riêng của một cảm biến không thay thế cho độ chính xác của toàn hệ thống. Kết quả cuối cùng còn phụ thuộc cơ cấu di chuyển, chuẩn gá, phương pháp xử lý và cách đối chiếu với mẫu chuẩn. Người mua nên đánh giá máy hoàn chỉnh bằng các chi tiết đại diện cho nhu cầu sản xuất.

Cơ cấu chuyển động tuyến tính

Cụm truyền động và dẫn hướng đưa gá qua vị trí đo theo hành trình đã thiết lập. Tốc độ khi đo và tốc độ di chuyển ngoài vùng đo được cài đặt riêng. Việc tách hai loại tốc độ giúp bố trí chuyển động phù hợp với yêu cầu thu nhận dữ liệu, đồng thời điều chỉnh thời gian di chuyển giữa các vị trí.

Tốc độ chạy nhanh hơn không tự chứng minh rằng phép đo vẫn đáp ứng yêu cầu. Khi lựa chọn tốc độ quét, cần kiểm tra dữ liệu thu được trên vùng đo và sự ổn định của kết quả. Năng suất cũng phải tính cả thời gian gá, lấy sản phẩm, trở về vị trí ban đầu và thao tác xử lý kết quả.

Điều khiển và phần mềm đo trên máy tính

Bộ điều khiển phối hợp chuyển động, tín hiệu đo và trạng thái vận hành. Phần mềm trên máy tính cung cấp các chế độ thao tác, lựa chọn loại sản phẩm và hiển thị kết quả của hai vị trí gá. Bảng dữ liệu giúp xem giá trị theo vị trí; đồ thị hỗ trợ nhận biết xu hướng biến động trong vùng kiểm tra.

Chức năng đánh giá đạt hoặc không đạt dựa trên tiêu chí đã thiết lập trong chương trình. Giới hạn đánh giá cần xuất phát từ yêu cầu của chi tiết và phương pháp đo đã thống nhất. Không nên điều chỉnh ngưỡng chỉ để giảm số lượng báo không đạt khi chưa xác định nguyên nhân sai lệch.

Quy trình vận hành và lưu ý khi sử dụng Máy đo kiểm chi tiết bằng laser

Máy kiểm tra chi tiết dạng trục giúp tự động hóa quá trình kiểm tra kích thước, hình dạng và độ chính xác của sản phẩm, góp phần nâng cao tính nhất quán trong kiểm soát chất lượng. Để máy hoạt động ổn định và cho kết quả đo tin cậy, người vận hành cần tuân thủ đúng trình tự thao tác, kiểm tra tình trạng thiết bị và thực hiện bảo dưỡng định kỳ theo hướng dẫn kỹ thuật.

Trình tự hoạt động của máy đo chi tiết

Bước 1: Chuẩn bị hệ thống: Người vận hành kiểm tra khu vực làm việc, gá và trạng thái sẵn sàng; đưa cơ cấu về vị trí ban đầu theo quy trình vận hành.

Bước 2: Chọn sản phẩm cần kiểm tra: Lựa chọn loại sản phẩm trên phần mềm và kiểm tra chương trình tương ứng trước khi chạy tự động.

Bước 3: Đặt chi tiết vào gá: Nạp sản phẩm bằng tay, bảo đảm chi tiết nằm đúng vị trí định vị và khu vực chuyển động thông thoáng.

Bước 4: Khởi động vị trí gá: Thao tác đồng thời hai nút khởi động của vị trí được sử dụng để bắt đầu chu trình.

Bước 5: Di chuyển và thu nhận dữ liệu: Cơ cấu tuyến tính đưa chi tiết qua vị trí đo; hệ thống ghi nhận giá trị và thể hiện dữ liệu theo vị trí trên phần mềm.

Bước 6: Đọc kết quả và lấy sản phẩm: Người vận hành theo dõi đánh giá đạt hoặc không đạt, lấy chi tiết khi chu trình đã kết thúc và bố trí sản phẩm theo quy định kiểm tra của nhà máy.

Hai vị trí gá cần được đánh giá trong phương án vận hành tổng thể. Khả năng tận dụng chúng phụ thuộc trình tự điều khiển, thời gian đo và thời gian thao tác của người vận hành; không nên mặc định rằng hai vị trí sẽ làm năng suất tăng gấp đôi.

Vận hành và bảo dưỡng

Trước mỗi ca, cần kiểm tra độ sạch của gá, tình trạng vùng quan sát của cảm biến và khu vực chuyển động. Việc chọn đúng chương trình và kiểm tra bằng mẫu chuẩn theo quy định của nhà máy giúp phát hiện thay đổi ảnh hưởng đến kết quả trước khi đo hàng loạt.

Trong quá trình sử dụng, nên theo dõi trạng thái phần mềm, tín hiệu lỗi và sự thay đổi bất thường của đồ thị. Khi xuất hiện kết quả khác thường, cần kiểm tra nguyên nhân theo quy trình kỹ thuật, tránh bỏ qua cảnh báo hoặc nới giới hạn đánh giá khi chưa xác minh.

Công việc vệ sinh, điều chỉnh gá và bảo dưỡng cơ cấu phải thực hiện khi máy đã dừng và nguồn liên quan được cô lập theo quy trình. Không đưa tay vào vùng gá đang di chuyển. Sau khi can thiệp vào bộ phận ảnh hưởng đến phép đo, cần kiểm tra lại kết quả trước khi tiếp tục sản xuất.

Ứng dụng trong sản xuất công nghiệp

• Kiểm tra chi tiết dạng trục sau gia công là hướng ứng dụng sát với chức năng của thiết bị. Máy thu nhận dữ liệu theo vị trí và đánh giá theo chương trình đã thiết lập. Với yêu cầu kiểm tra đường kính hoặc độ đảo trục, cần xác nhận phương pháp đo trên cấu hình hoàn chỉnh. Khi bố trí sau một công đoạn gia công CNC phù hợp, kết quả có thể được dùng để nhận diện chi tiết cần kiểm tra lại trước khi chuyển sang bước tiếp theo.
• Kiểm tra trước lắp ráp cơ khí là một hướng bố trí theo yêu cầu của dây chuyền. Với sản phẩm có vùng lắp ghép cần kiểm soát, máy đo hỗ trợ sàng lọc theo những tiêu chí đã được xác nhận. Điều kiện áp dụng là hình dạng chi tiết, vùng đo và chuẩn định vị phải phù hợp với cấu hình đầu laser và gá; kết quả đo không thay thế cho toàn bộ phép kiểm tra lắp ghép nếu sản phẩm còn các yêu cầu khác.
• Sản xuất linh kiện cho thiết bị điện, cơ cấu truyền động hoặc ngành ô tô có thể xem xét phương án đo tương tự khi chi tiết có dạng trục và yêu cầu kiểm tra phù hợp. Đây là hướng mở rộng cần thiết kế theo sản phẩm cụ thể, không phải phạm vi sử dụng mặc định của mọi cấu hình. CNC VINA có thể xem xét điều chỉnh gá, bố trí đầu đo và chương trình để đáp ứng bài toán của từng dây chuyền.
• Theo dõi biến động chất lượng trong quá trình sản xuất cũng là vai trò đáng chú ý của thiết bị. Bảng số liệu và đồ thị theo vị trí giúp nhân sự kỹ thuật xác định vùng cần kiểm tra thêm hoặc so sánh kết quả giữa các mẫu. Để sử dụng cho phân tích dài hạn, yêu cầu lưu dữ liệu, mã nhận diện chi tiết và cách xuất báo cáo cần được xác định riêng trong phạm vi dự án.

Thông số kỹ thuật của Máy đo chi tiết bằng laser

Các tốc độ trên là tốc độ chuyển động, không phải năng suất theo số chi tiết mỗi phút. Phạm vi kích thước sản phẩm, chỉ tiêu sai số và thời gian chu kỳ cần được xác định theo chi tiết mẫu, cấu hình gá và phương án đo đã thống nhất.

Những thông tin người mua nên xác định trước khi chọn máy

Đặc tính nào cần đo và kết quả sẽ dùng để làm gì?

Yêu cầu đầu tiên là xác định vùng đo, đại lượng cần kiểm tra, chuẩn tham chiếu và giới hạn chấp nhận trên bản vẽ chi tiết. Cần làm rõ kết quả dùng để phân loại tại công đoạn, kiểm tra lại sau gia công hay hỗ trợ quyết định trước lắp ráp. Mỗi mục đích có thể dẫn đến cách bố trí phép đo và cách hiển thị khác nhau.

Với tiêu chí độ đảo trục, nên thống nhất cách xác lập chuẩn và cách tính trước khi so sánh với phương pháp đo khác. Cùng một tên gọi nhưng khác điều kiện gá hoặc vùng lấy dữ liệu có thể tạo ra các kết quả khó đối chiếu.

Chi tiết mẫu và điều kiện thực tế của bề mặt

Mẫu thử nên đại diện cho các kích thước, hình dạng và tình trạng bề mặt sẽ gặp trong sản xuất. Thử một chi tiết sạch, ổn định có thể chưa phản ánh đầy đủ điều kiện của hàng thực tế. Cần xem xét vùng phản xạ laser, khả năng đặt lại chi tiết và độ ổn định của gá trong môi trường làm việc dự kiến.

Cách tổ chức thao tác và nhu cầu đổi sản phẩm

Một người vận hành cần thực hiện được các thao tác nạp, khởi động, đọc kết quả và lấy chi tiết theo nhịp phù hợp. Khi đánh giá năng suất, nên dùng toàn bộ chu kỳ làm việc thực tế, kể cả trường hợp có sản phẩm báo không đạt cần xử lý.

Nếu có nhiều loại chi tiết, cần xác định phần nào chỉ đổi lựa chọn trên phần mềm và phần nào phải thay gá hoặc điều chỉnh cơ khí. Nên kiểm tra lại bằng mẫu chuẩn sau mỗi thay đổi có ảnh hưởng đến phép đo trước khi đưa sản phẩm mới vào kiểm tra hàng loạt.

Yêu cầu về dữ liệu và kết nối

Cấu hình hiển thị trên máy tính hỗ trợ theo dõi dữ liệu trong quá trình đo. Nếu nhà máy cần lưu lịch sử, xuất tệp, gắn kết quả với mã sản phẩm hoặc truyền dữ liệu sang hệ thống quản lý, các chức năng này cần được thống nhất ngay trong yêu cầu thiết kế và nghiệm thu.

Thử mẫu và đánh giá hệ thống trước bàn giao

Nghiệm thu máy đo cần kiểm chứng chất lượng kết quả, khả năng đánh giá đạt hoặc không đạt và chu trình vận hành trên sản phẩm thực tế. Một đồ thị có vẻ ổn định hoặc nhiều chữ số hiển thị chưa đủ để khẳng định máy đáp ứng dung sai của chi tiết.

Nên đối chiếu kết quả của máy với chi tiết chuẩn hoặc mẫu đã có giá trị tham chiếu bằng phương pháp phù hợp. Sau đó thực hiện đo lặp khi giữ nguyên cách gá, rồi lấy ra và gá lại để đánh giá ảnh hưởng của thao tác. Việc kiểm tra trên cả hai vị trí giúp nhận biết chênh lệch cần xử lý trước khi đưa hệ thống vào sản xuất.

Các mẫu đã xác định đạt, không đạt và gần giới hạn chấp nhận cần được đưa vào thử nghiệm. Mục đích là kiểm tra liệu chương trình đánh giá có đưa ra quyết định phù hợp ở những trường hợp quan trọng, đồng thời xác nhận cách hiển thị và quy trình xử lý kết quả của người vận hành.

Nhà máy có thể yêu cầu đánh giá thêm sự khác biệt giữa người vận hành, độ ổn định theo thời gian và kết quả khi đổi sản phẩm. Phạm vi thử, điều kiện thử và tiêu chí chấp nhận nên được thống nhất trước bàn giao; không suy ra độ chính xác toàn máy chỉ từ thông số của đầu laser.

Câu hỏi thường gặp

Máy có tự cấp và tự lấy chi tiết không?

Cấu hình này sử dụng thao tác nạp và lấy sản phẩm bằng tay. Máy tự thực hiện chuyển động và đo sau khi khởi động. Cấp phôi, lấy sản phẩm hoặc phân luồng đạt và không đạt bằng cơ cấu tự động là nội dung thiết kế bổ sung nếu dự án có yêu cầu.

Đầu đo laser có tiếp xúc với sản phẩm không?

Đầu đo thu nhận tín hiệu bằng ánh sáng phản xạ từ bề mặt, không cần tì cơ học vào vùng đo. Chi tiết vẫn tiếp xúc với gá định vị, nên độ sạch và cách đặt sản phẩm vẫn ảnh hưởng đến kết quả.

Có thể kết luận độ chính xác chỉ từ thông số cảm biến không?

Không. Cần đánh giá máy hoàn chỉnh với gá, cơ cấu chuyển động, chương trình và mẫu thực tế. Đơn vị hiển thị trên phần mềm và khả năng lặp lại riêng của cảm biến không đồng nghĩa với sai số của toàn bộ phép đo.

Hai vị trí gá có làm năng suất tăng gấp đôi không?

Không thể kết luận chỉ từ số lượng gá. Năng suất phụ thuộc thời gian đo, trình tự vận hành và thao tác nạp lấy của người sử dụng. Cần đo thời gian chu kỳ trên sản phẩm đại diện để đánh giá khả năng đáp ứng nhịp sản xuất.

Máy có dùng cho nhiều loại chi tiết được không?

Có thể xây dựng phương án cho nhiều loại chi tiết nếu phạm vi đo và kết cấu phù hợp. Việc đổi sản phẩm có thể cần thay gá, chỉnh vị trí đầu đo hoặc sửa chương trình. Từng loại chi tiết cần được thử và xác nhận kết quả trong cấu hình sử dụng.

Máy đo kiểm chi tiết dạng trục bằng laser CNC VINA là sản phẩm quan trọng trong dây chuyền lắp ráp, kiểm tra giúp hỗ trợ kiểm tra sản phẩm theo chương trình đo và tiêu chí đánh giá đã thiết lập. Thiết bị có hai vị trí gá, sử dụng đầu đo laser không tiếp xúc và cơ cấu chuyển động tuyến tính để thu nhận dữ liệu theo vị trí. Người vận hành chọn loại sản phẩm trên phần mềm, nạp chi tiết bằng tay và khởi động chu trình; máy thực hiện di chuyển, đo và đánh giá đạt hoặc không đạt. Kết quả được hiển thị trên máy tính bằng bảng dữ liệu và đồ thị, hỗ trợ quan sát biến động trong vùng kiểm tra. Máy có thể bố trí sau gia công hoặc trước lắp ráp khi đặc tính cần đo, chuẩn gá và điều kiện bề mặt phù hợp. Phạm vi kích thước, chỉ tiêu sai số và năng suất cần được xác nhận bằng thử mẫu trên cấu hình hoàn chỉnh. CNC VINA có thể nhận thiết kế gá, chương trình đo và mức độ tự động hóa theo yêu cầu, giúp doanh nghiệp xây dựng công đoạn kiểm tra phù hợp với sản phẩm thực tế.
