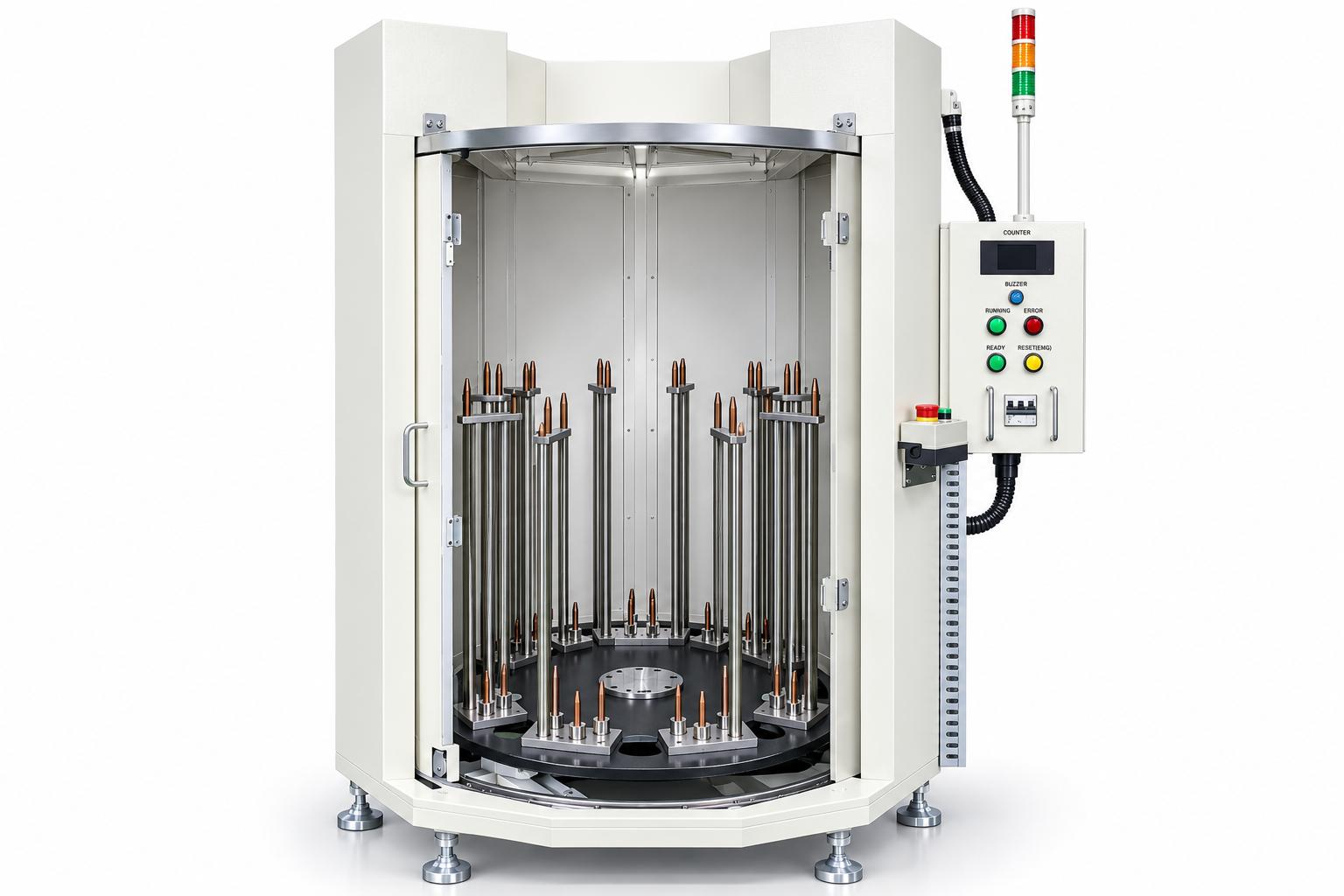

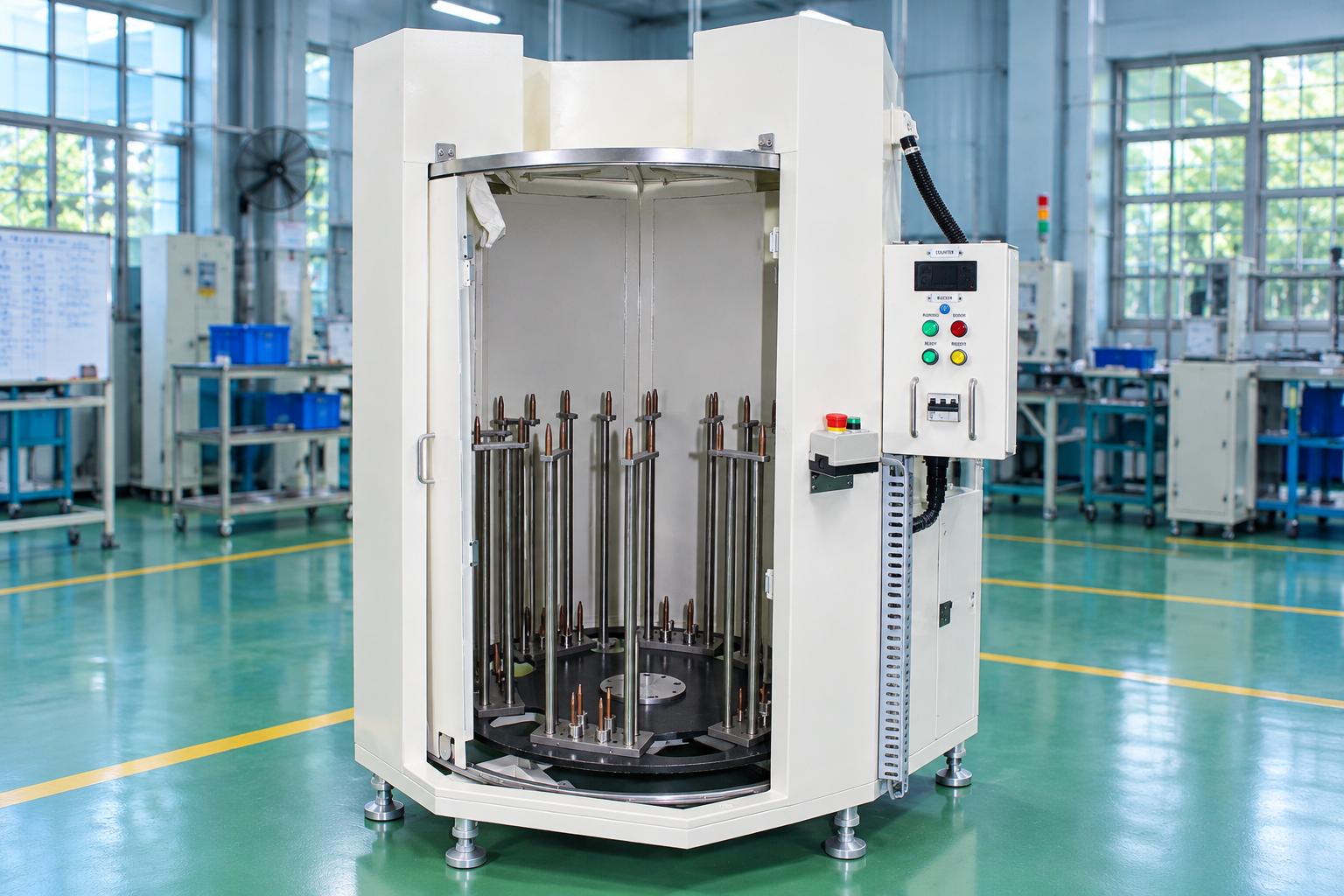

Máy làm mát sản phẩm sau gia nhiệt bằng bàn xoay

Máy làm mát sản phẩm sau gia nhiệt bằng bàn xoay là giải pháp hỗ trợ hạ nhiệt chi tiết công nghiệp trước khi chuyển sang công đoạn sản xuất tiếp theo. Máy được thiết kế theo dạng bán tự động, kết hợp bàn xoay và đồ gá để bố trí sản phẩm theo vị trí xác định trong quá trình xử lý. Hệ thống làm mát sử dụng nguồn lạnh từ bộ làm lạnh bên ngoài, đáp ứng phương án hạ nhiệt theo đặc tính của từng loại chi tiết. Cơ cấu quay phối hợp với hệ thống điều khiển giúp duy trì trình tự vận hành và khoảng chờ giữa các bước làm việc. Tùy theo yêu cầu sản xuất, cấu hình máy có thể được CNC VINA xem xét điều chỉnh về đồ gá, cách bố trí sản phẩm và điều kiện kết nối nguồn lạnh. Việc lựa chọn và đánh giá hệ thống làm mát chi tiết công nghiệp cần dựa trên nhiệt độ đầu vào, mức nhiệt cần đạt và kết quả chạy thử với sản phẩm thực tế.

Thông số kỹ thuật của Máy làm mát sản phẩm sau gia nhiệt bằng bàn xoay

Thông số 1 kW cần được phân biệt với năng lực làm lạnh của nguồn lạnh. Khi tính nhu cầu điện của toàn trạm, cần xét thêm bộ làm lạnh và các thiết bị phụ trợ. Nhiệt độ đầu ra, tải sản phẩm và sản lượng thực tế được xác định theo phương án và kết quả chạy thử.

Vai trò của Máy làm mát sản phẩm sau gia nhiệt trong quy trình sản xuất

Sau công đoạn gia nhiệt, sản phẩm có thể cần hạ nhiệt trước khi kiểm tra, lắp ráp hoặc chuyển sang bước xử lý tiếp theo. Yêu cầu làm mát cần gắn với điều kiện của công đoạn nhận sản phẩm: mức nhiệt chấp nhận, thời gian cho phép và các bề mặt cần bảo vệ.

Máy làm mát chi tiết bằng bàn xoay bố trí sản phẩm trên đồ gá và chuyển các cụm theo từng bước. Buồng xử lý kết nối nguồn lạnh, còn bộ điều khiển quản lý chuyển động và khoảng chờ. Người vận hành có vị trí nạp, lấy rõ ràng, thuận tiện tổ chức công đoạn hạ nhiệt gần khu vực gia nhiệt.

Giá trị của giải pháp nằm ở cách kết hợp đồ gá, nguồn lạnh và nhịp vận hành với sản phẩm thực tế. Kết quả cần được đánh giá bằng nhiệt độ chi tiết sau xử lý và khả năng đáp ứng công đoạn tiếp theo, cùng với thời gian làm việc của người vận hành.

Đặc điểm của cấu hình bàn xoay

• Nạp và lấy bằng tay: Người vận hành đặt chi tiết nóng vào vị trí gá, lấy sản phẩm đã được làm nguội và phát lệnh chuyển bước.
• Sáu cụm đồ gá: Bàn xoay bố trí sáu cụm, mỗi cụm có tám vị trí cắm sản phẩm theo phương án tham khảo.
• Kết nối bộ làm lạnh bên ngoài: Buồng máy có phần kết nối nguồn lạnh; cần phối hợp giữa thiết bị cơ khí và hệ thống làm lạnh của trạm.
• Quản lý khoảng chờ: Bộ đếm thời gian quy định điều kiện trước khi thực hiện bước tiếp theo.
• Giám sát cửa và trạng thái máy: Nút nhấn, đèn báo, còi và công tắc cửa hỗ trợ vận hành theo trình tự.

Cấu tạo và công nghệ liên quan

Máy làm mát sản phẩm bằng bàn xoay được cấu thành từ các cụm cơ khí, buồng làm mát, hệ thống cấp khí lạnh và bộ điều khiển tự động. Các bộ phận phối hợp nhằm duy trì vị trí sản phẩm, kiểm soát trình tự vận hành và hỗ trợ quá trình làm mát theo yêu cầu sản xuất.

Bàn xoay và đồ gá sản phẩm

Bàn xoay mang các cụm đồ gá phân bố quanh tâm. Các trụ cắm giữ sản phẩm theo tư thế đã thiết kế, giúp bố trí chi tiết có trật tự trong buồng làm mát. Cụm gá được chuyển tới vị trí thao tác nhờ chuyển động quay của bàn.

Đồ gá cần phù hợp với hình dạng, kích thước, vùng tiếp xúc và nhiệt độ của chi tiết khi nạp. Khoảng cách giữa các sản phẩm cũng cần được xem xét khi bố trí luồng lạnh. Với sản phẩm dễ biến dạng hoặc có bề mặt cần bảo vệ, phương án đỡ và vật liệu tiếp xúc phải được đánh giá trong điều kiện nhiệt thực tế.

Số lượng vị trí gá thể hiện cách bố trí của máy. Sản lượng đạt yêu cầu trong ca còn phụ thuộc vào thời gian lưu, mức độ sử dụng các vị trí và thao tác nạp, lấy. Khi thiết kế cho sản phẩm khác, CNC VINA có thể xem xét thay đổi đồ gá và số vị trí theo nhu cầu.

Cơ cấu quay và truyền động

Động cơ kết hợp hộp số, puly và dây đai dẫn động bàn xoay. Cấu hình có biến tần phục vụ điều khiển tốc độ động cơ. Cảm biến cung cấp tín hiệu vị trí để phối hợp chuyển động với trình tự vận hành.

Nhịp quay cần phù hợp với khối lượng sản phẩm, cách giữ trên đồ gá và thời gian thao tác. Khi lựa chọn cấu hình, cần kiểm tra độ ổn định của sản phẩm lúc bắt đầu quay, khi chuyển bước và khi dừng tại vị trí nạp, lấy. Việc tăng tốc độ quay phải được đánh giá cùng các điều kiện này.

Buồng làm mát và kết nối nguồn lạnh

Buồng máy bao quanh khu vực đặt sản phẩm, có cửa thao tác và phần kết nối với bộ làm lạnh bên ngoài. Theo phương án được giới thiệu, nguồn khí lạnh từ bộ làm lạnh được đưa vào khu vực xử lý chi tiết. Độ kín của phần kết nối và cách bố trí luồng khí cần được kiểm tra khi lắp đặt.

Khi xây dựng phương án, cần xác định nhiệt độ và lưu lượng khí cấp, khả năng đáp ứng của bộ làm lạnh, cách phân phối khí trong buồng và đường thoát khí phù hợp. Các yêu cầu này được đánh giá cùng nhiệt lượng của sản phẩm đưa vào mỗi lần nạp.

Nếu nhà máy đã có bộ làm lạnh, CNC VINA có thể khảo sát điều kiện kết nối để phối hợp thiết kế. Nếu cần xây dựng trạm mới, nguồn lạnh phải được lựa chọn cùng buồng máy và đồ gá, theo mục tiêu nhiệt độ của chi tiết.

Điều khiển theo thời gian và liên động cửa

Bộ điều khiển PLC phối hợp lệnh khởi động, tín hiệu cảm biến, trạng thái cửa và bộ đếm thời gian. Giao diện vận hành gồm nút nhấn, đèn báo trạng thái và còi. Cách bố trí này giúp người vận hành nhận biết máy đang sẵn sàng, đang chạy hoặc cần xử lý lỗi.

Trong cấu hình tham khảo, bước làm việc tiếp theo chỉ được thực hiện sau khi bộ đếm đủ 30 giây. Đây là mốc chờ của trình tự vận hành. Nhiệt độ sản phẩm sau xử lý và thời gian lưu cần thiết vẫn phải được xác định bằng chạy thử với sản phẩm và nguồn lạnh thực tế.

Cửa phải đóng khi máy vận hành. Nếu cửa mở khi động cơ đang chạy hoặc trong thời gian chờ làm mát, hệ thống dừng và báo lỗi. Người phụ trách cần xử lý nguyên nhân và khôi phục đúng trạng thái trước khi tiếp tục chu trình.

Quy trình vận hành và bảo dưỡng hệ thống làm mát chi tiết công nghiệp

Hệ thống làm mát chi tiết công nghiệp vận hành theo trình tự từ chuẩn bị, nạp sản phẩm, làm mát đến lấy chi tiết và chuyển sang công đoạn tiếp theo. Bên cạnh việc tuân thủ chu trình làm việc, kiểm tra và bảo dưỡng định kỳ giúp duy trì độ ổn định của cơ cấu quay, hệ thống điều khiển và hiệu quả làm mát.

Quy trình làm việc của Hệ thống làm mát chi tiết công nghiệp

Bước 1: Chuẩn bị trạm làm mát: Kiểm tra đồ gá, cơ cấu quay, cửa, phần kết nối với bộ làm lạnh và tình trạng nguồn cấp. Đặt máy trên nền phù hợp, cố định chân và chuẩn bị vị trí chuyển sản phẩm từ công đoạn gia nhiệt.

Bước 2: Nạp và lấy sản phẩm: Tại vị trí thao tác, người vận hành đưa chi tiết nóng lên đồ gá và lấy sản phẩm đã được làm nguội theo quy trình. Mẫu phải được đặt đúng vị trí, tránh vướng vào phần cố định hoặc các sản phẩm bên cạnh.

Bước 3: Đóng cửa và phát lệnh: Hệ thống cần ở trạng thái sẵn sàng, các điều kiện vị trí và cửa được đáp ứng. Người vận hành phát lệnh để bàn xoay chuyển tới vị trí tiếp theo.

Bước 4: Làm mát và theo dõi thời gian: Sản phẩm được xử lý trong buồng có kết nối nguồn lạnh. Bộ điều khiển theo dõi khoảng chờ trước bước tiếp theo. Chu trình phối hợp chuyển động với thời gian làm việc, trong khi điều kiện hạ nhiệt được xác lập theo sản phẩm.

Bước 5: Tiếp tục chu trình: Khi đủ điều kiện, người vận hành thực hiện lượt nạp, lấy tiếp theo. Việc bàn giao sản phẩm sang công đoạn sau phải tuân theo tiêu chí nhiệt độ và chất lượng đã thống nhất.

Vận hành và bảo dưỡng Máy làm mát chi tiết

Trước ca, cần kiểm tra tình trạng đồ gá, độ chắc của trụ cắm, chuyển động bàn xoay, cửa và phần kết nối nguồn lạnh. Người vận hành chuẩn bị phương tiện thao tác phù hợp với nhiệt độ sản phẩm và thực hiện nạp, lấy theo quy trình của trạm.

Các điểm bảo dưỡng gồm dây đai, puly, vòng bi, trục quay, động cơ, cụm cửa và cảm biến. Cần theo dõi tiếng động bất thường, độ rơ, tình trạng dây đai và sự ổn định của vị trí dừng. Tủ điện, nút nhấn và đèn báo được kiểm tra cùng phần cơ khí theo lịch bảo dưỡng.

Việc căn chỉnh truyền động, xử lý kẹt hoặc can thiệp trong buồng máy cần thực hiện sau khi dừng và cô lập các nguồn năng lượng liên quan. Sau bảo dưỡng, kiểm tra lại chu trình và kết quả làm mát trước khi đưa trạm trở lại sản xuất.

Ứng dụng trong công nghiệp sản xuất

Buồng làm mát sản phẩm có thể được ứng dụng tại các công đoạn cần hạ nhiệt chi tiết trước khi kiểm tra, lắp ráp hoặc chuyển sang bước sản xuất tiếp theo. Phương án bố trí và vận hành cần phù hợp với đặc điểm sản phẩm, yêu cầu nhiệt độ và điều kiện tổ chức dây chuyền thực tế.

Làm mát chi tiết lấy ra từ lò luyện

Ứng dụng được mô tả trong bản vẽ là tiếp nhận sản phẩm lấy ra từ lò luyện, đặt lên cụm đồ gá và làm nguội bằng nguồn lạnh kết nối bên ngoài. Máy có thể bố trí gần công đoạn gia nhiệt để tổ chức đường đi của sản phẩm. Điều kiện áp dụng là chi tiết phù hợp với tư thế gá, có mức nhiệt đầu vào được xác định và có tiêu chí bàn giao sau làm mát.

Hạ nhiệt trước công đoạn kiểm tra hoặc lắp ráp

Với quy trình yêu cầu chi tiết được làm nguội trước khi kiểm tra hoặc lắp ráp, có thể xem xét thiết kế trạm làm mát theo nguyên tắc bàn xoay và đồ gá. Mục tiêu là đưa sản phẩm về trạng thái nhiệt phù hợp với công đoạn nhận. Phương án này cần được khảo sát theo vật liệu, nhiệt độ yêu cầu và cách chuyển sản phẩm; các tiêu chí kiểm tra sau xử lý phải được thống nhất với bộ phận sản xuất và chất lượng.

Làm mát sản phẩm dạng dài hoặc có vị trí gá phù hợp

Cấu hình trụ cắm gợi ý hướng bố trí cho chi tiết có hình dạng phù hợp với phương án gá theo phương đứng. Khi mở rộng cho sản phẩm dạng dài hoặc dạng ống, cần thiết kế lại phần đỡ, vị trí tiếp xúc và khoảng cách gá. Khả năng áp dụng được xác định qua mẫu và thử nghiệm, đặc biệt với chi tiết cần kiểm soát biến dạng hoặc bảo vệ bề mặt.

Tổ chức công đoạn làm mát trong dây chuyền bán tự động

Nhà máy có thao tác nạp, lấy thủ công có thể xem xét trạm bàn xoay để kết hợp người vận hành với chuyển động điều khiển. Việc bố trí cần phù hợp khoảng cách từ công đoạn trước, tư thế thao tác, lượng sản phẩm chờ và nhịp của công đoạn sau. Khi cần nâng mức tự động hóa, cách cấp liệu và lấy sản phẩm sẽ được thiết kế bổ sung theo yêu cầu.

Thông tin người mua cần xác định

• Điều kiện nhiệt: Xác định nhiệt độ chi tiết khi ra khỏi công đoạn trước, nhiệt độ cần đạt và thời gian cho phép. Cần chọn vị trí đo phù hợp để đánh giá trạng thái nhiệt của sản phẩm, thay vì chỉ theo dõi nhiệt độ không khí trong buồng.
• Đặc tính chi tiết: Cung cấp mẫu, bản vẽ, khối lượng và vật liệu; chỉ rõ vùng có thể gá, vùng cần tránh tiếp xúc và yêu cầu bề mặt. Hình dạng cùng cách bố trí trên đồ gá ảnh hưởng đến khả năng tiếp cận của luồng khí lạnh.
• Nguồn lạnh và môi trường lắp đặt: Xác định nhà máy đã có bộ làm lạnh hay cần lựa chọn mới, các thông số cấp khí và vị trí kết nối. Mặt bằng cần dành đủ chỗ cho thao tác, di chuyển sản phẩm, đường kết nối và bảo dưỡng.
• Sản lượng và thao tác: Thống nhất số lượng nạp, thời gian lưu, nhịp chuyển bước và thời gian nạp, lấy của người vận hành. Nên đánh giá sản lượng sản phẩm đáp ứng tiêu chí nhiệt trong ca với các điều kiện thử cụ thể.
• Đổi sản phẩm: Xác định số mẫu cần xử lý và phạm vi thay đổi hình dạng, khối lượng, nhiệt độ đầu vào. Việc đổi mẫu có thể cần thay đồ gá, điều chỉnh bố trí và đánh giá lại thời gian làm mát.

Chạy thử và đánh giá trước bàn giao

Việc chạy thử cần được thực hiện với sản phẩm có trạng thái nhiệt gần điều kiện sản xuất. Hai bên nên thống nhất cách đo, vị trí đo, thời điểm đo và giới hạn chấp nhận trước khi đánh giá.

• Kết quả hạ nhiệt: ghi nhận nhiệt độ đầu vào và đầu ra của chi tiết; kiểm tra những vị trí gá đại diện, bao gồm vị trí có điều kiện tiếp cận nguồn lạnh khác nhau.
• Chất lượng sản phẩm: đánh giá bề mặt, hình dạng và các yêu cầu của công đoạn tiếp theo sau khi làm mát.
• Độ ổn định của chu trình: kiểm tra chuyển bước, vị trí dừng, tình trạng giữ sản phẩm và khoảng chờ giữa các thao tác.
• Khả năng đáp ứng sản xuất: chạy số lượng nạp đại diện, ghi nhận thao tác người vận hành, thời gian xử lý và số sản phẩm đạt yêu cầu.
• Điều kiện vận hành: kiểm tra kết nối nguồn lạnh, tín hiệu cửa, dừng khẩn và cách khôi phục sau gián đoạn theo quy trình được thống nhất.

Kết quả thử giúp xác định cấu hình nguồn lạnh, cách bố trí đồ gá và nhịp làm việc phù hợp. Khi thay đổi đáng kể mẫu, lượng nạp hoặc điều kiện nguồn lạnh, cần đánh giá lại các tiêu chí liên quan.

Câu hỏi thường gặp

Máy có cần bộ làm lạnh bên ngoài không?

Phương án được giới thiệu có kết nối với bộ làm lạnh bên ngoài. Khi lựa chọn máy, cần xác định cả phần buồng, đồ gá, truyền động và điều kiện nguồn lạnh để đáp ứng yêu cầu sản phẩm.

Mốc chờ 30 giây được hiểu như thế nào?

Tài liệu quy định bộ đếm phải đủ 30 giây trước bước làm việc tiếp theo. Thời gian lưu cần thiết và mức hạ nhiệt đạt được phải đánh giá bằng sản phẩm thực tế, nguồn lạnh và cách nạp đã lựa chọn.

Làm thế nào xác định sản phẩm đã đủ nguội?

Cần có tiêu chí nhiệt độ bàn giao và cách đo được thống nhất. Nếu quy trình yêu cầu tự động đo nhiệt sản phẩm hoặc chỉ cho lấy khi đạt ngưỡng, chức năng cảm biến và logic điều khiển này cần được đưa vào yêu cầu thiết kế.

Có thể thay đổi đồ gá cho sản phẩm khác không?

CNC VINA có thể xem xét thiết kế đồ gá theo mẫu mới. Phương án cần kiểm tra lại khả năng giữ chi tiết, khoảng cách, khối lượng nạp và điều kiện làm mát; sau đó chạy thử để xác nhận kết quả.

Có thể tự động hóa thao tác nạp và lấy không?

Có thể khảo sát bổ sung cơ cấu cấp, lấy theo yêu cầu. Thiết kế phụ thuộc vào hình dạng, nhiệt độ sản phẩm, cách bàn giao từ công đoạn trước và mức tự động hóa của dây chuyền.

Máy làm mát sản phẩm sau gia nhiệt bằng bàn xoay là giải pháp tự động trong ngành cơ khí giúp công đoạn hạ nhiệt cho chi tiết sau gia nhiệt hoặc lấy ra từ lò luyện. Cấu hình bán tự động sử dụng bàn xoay với sáu cụm đồ gá, mỗi cụm có tám vị trí theo phương án tham khảo. Người vận hành nạp chi tiết nóng và lấy sản phẩm đã làm nguội bằng tay; máy điều khiển chuyển bước và khoảng chờ. Buồng xử lý kết nối với bộ làm lạnh bên ngoài. Truyền động gồm động cơ, hộp số, puly, dây đai và biến tần. Bộ điều khiển phối hợp tín hiệu vị trí, trạng thái cửa và thời gian, cùng đèn và còi báo hỗ trợ vận hành. Khi lựa chọn, doanh nghiệp cần xác định nhiệt độ đầu vào, nhiệt độ bàn giao, đặc tính chi tiết, lượng nạp và khả năng nguồn lạnh. Kết quả làm mát được đánh giá bằng đo nhiệt sản phẩm và kiểm tra chất lượng sau xử lý. CNC VINA có thể thiết kế đồ gá, buồng máy, cơ cấu chuyển và chức năng bổ sung theo yêu cầu; cấu hình được thống nhất qua khảo sát và chạy thử.
