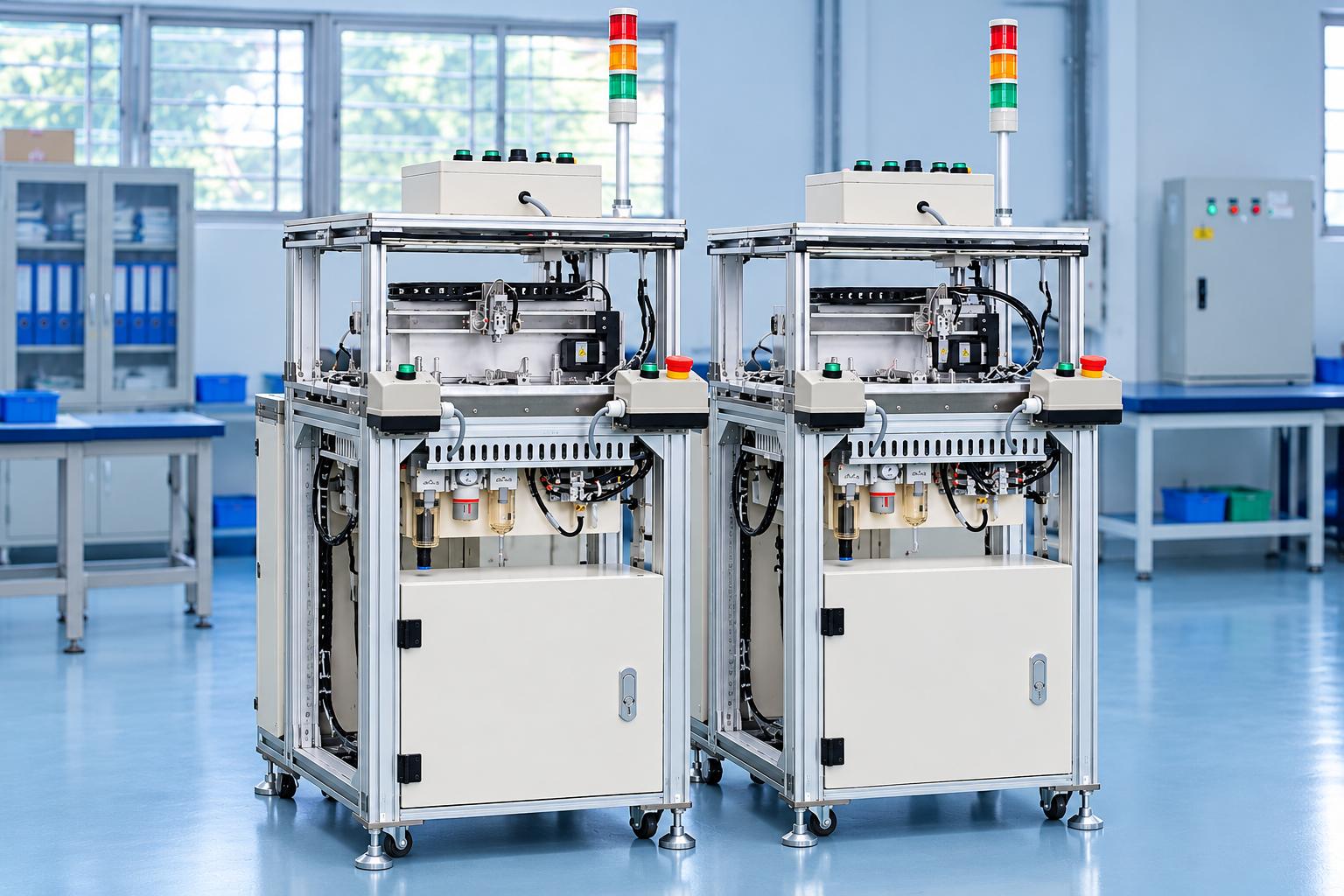

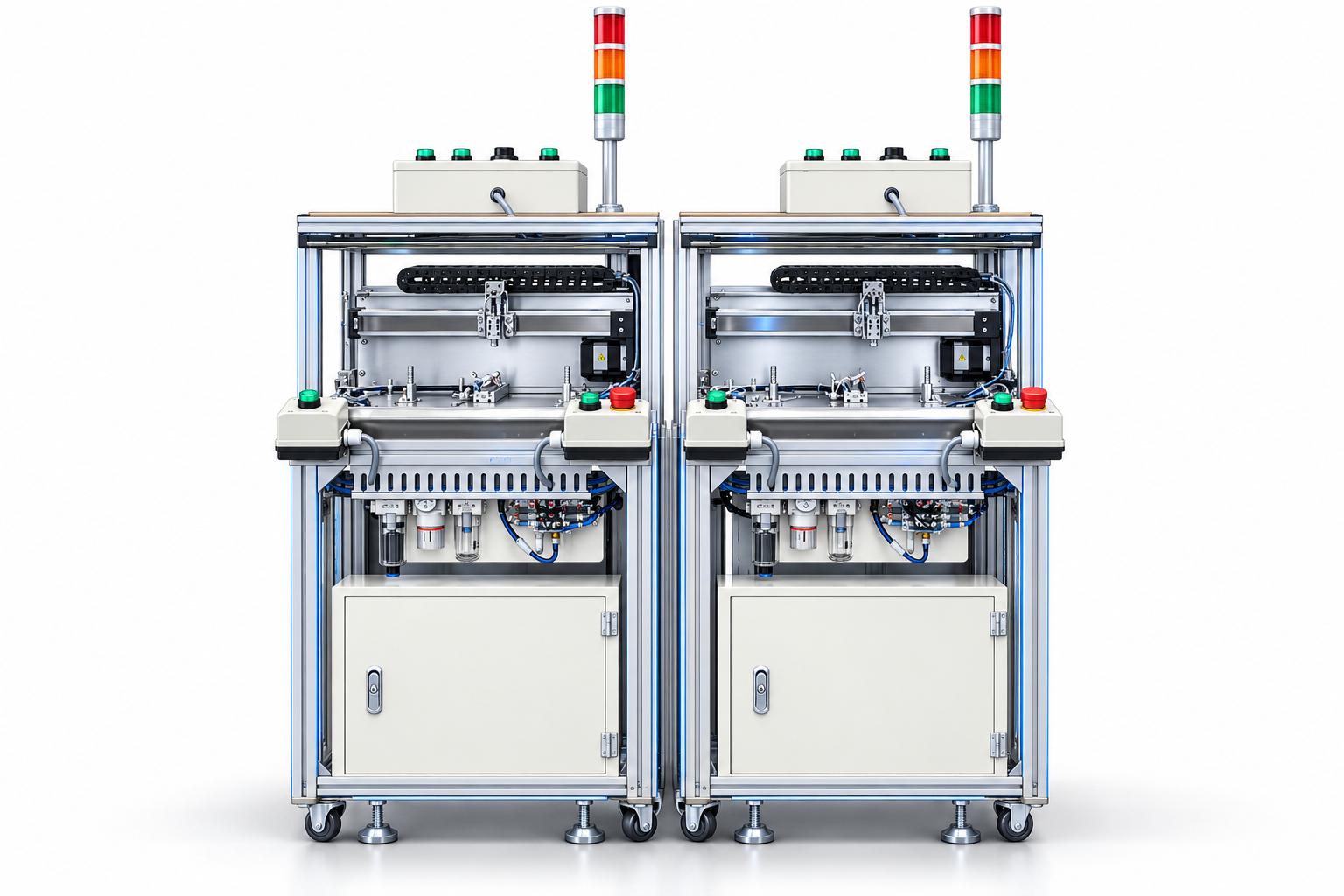

Máy miết tấm bán tự động

Máy miết tấm bán tự động được thiết kế nhằm hỗ trợ cơ giới hóa công đoạn miết trong dây chuyền lắp ráp công nghiệp, đặc biệt với các sản phẩm có vị trí xử lý xác định và yêu cầu thao tác lặp lại. Thiết bị kết hợp robot tuyến tính với đầu miết và bộ gá chuyên dụng để thực hiện chuyển động theo chương trình đã thiết lập. Quá trình làm việc có sự phối hợp giữa người vận hành và hệ thống tự động, trong đó việc đặt, lấy sản phẩm và lựa chọn cấu hình được thực hiện trực tiếp tại máy. Hệ thống điều khiển kết hợp cảm biến giúp giám sát các điều kiện làm việc và phát hiện những tình huống bất thường trong chu trình. Cấu hình bán tự động cho phép bố trí thiết bị thành một trạm độc lập hoặc tích hợp vào dây chuyền sản xuất tùy theo mặt bằng và phương thức tổ chức công việc. Khả năng đáp ứng thực tế phụ thuộc vào đặc điểm vật liệu, hình dạng sản phẩm, yêu cầu bề mặt và phương án gá đặt được lựa chọn. Với định hướng thiết kế theo nhu cầu của khách hàng, CNC VINA có thể khảo sát mẫu thực tế để xây dựng giải pháp đầu miết, bộ gá và trình tự vận hành phù hợp với từng ứng dụng. Bài viết dưới đây, hãy cùng CNC VINA làm rõ cấu tạo và ứng dụng của máy miết tấm bán tự động sử dụng robot tuyến tính trong công nghiệp.

Thông số kỹ thuật Máy miết tấm bán tự động

Khi đặt chế tạo, các thông số về vùng làm việc, hành trình, đầu miết và nhịp chu trình cần được xác lập theo sản phẩm cùng điều kiện bố trí dây chuyền. Năng suất thực tế phải tính cả phần việc của người vận hành.

Vai trò của máy miết trong công đoạn lắp ráp

Với thao tác miết thủ công, vị trí bắt đầu, hướng di chuyển và cách giữ chi tiết có thể thay đổi giữa các lần làm việc. Máy kết hợp gá định vị với chuyển động đã lập trình để chuẩn hóa những phần việc này. Bộ đồ gá giữ cụm sản phẩm tại vị trí quy định, còn robot đưa đầu miết qua các vị trí làm việc đã thiết lập.

Giá trị của trạm miết nằm ở sự phối hợp giữa cơ khí và trình tự vận hành. Đầu miết phải tiếp cận đúng vùng cần xử lý, chi tiết cần được đỡ phù hợp và chương trình phải tương ứng với sản phẩm đang đặt trên gá. Chỉ thay thao tác tay bằng chuyển động máy chưa đủ để bảo đảm kết quả nếu cách định vị hoặc bề mặt tiếp xúc chưa phù hợp.

Cấu hình bán tự động cho phép bố trí máy thành một trạm trong dây chuyền lắp ráp. Khi đánh giá khả năng đáp ứng sản lượng, doanh nghiệp cần tính cả thời gian đặt sản phẩm, chu trình miết, lấy ra và kiểm tra, thay vì chỉ xem thời gian robot chuyển động.

Đặc điểm chính của Máy miết bằng robot tuyến tính

• Miết theo chương trình bằng robot tuyến tính: đầu công tác di chuyển theo trình tự và các vị trí đã thiết lập.
• Gá chuyên dụng kết hợp cơ cấu khí nén: hỗ trợ giữ và đưa cụm sản phẩm vào vị trí xử lý.
• Lựa chọn ba cấu hình sản phẩm: người vận hành chọn chương trình tương ứng trên bảng điều khiển.
• Kiểm tra điều kiện trước và trong chu trình: cảm biến cùng logic điều khiển theo dõi các trạng thái liên quan đến sản phẩm và thao tác.
• Điều khiển bằng nút bấm và công tắc: có chế độ bằng tay, tự động, về gốc và các chức năng phục vụ căn chỉnh.

Cấu tạo và công nghệ miết theo chương trình

Máy miết tấm bán tự động được cấu thành từ các cụm cơ khí, hệ thống truyền động, đầu miết và bộ điều khiển phối hợp theo chương trình cài đặt. Mỗi bộ phận đảm nhiệm một chức năng riêng, từ định vị sản phẩm, thực hiện chuyển động miết đến giám sát điều kiện vận hành. Việc lựa chọn cấu hình phù hợp cần dựa trên đặc điểm sản phẩm, yêu cầu xử lý bề mặt và khả năng thay đổi mẫu trong quá trình sản xuất.

Robot tuyến tính và đầu miết

Trục robot thực hiện chuyển động tịnh tiến, mang đầu miết đi qua vùng làm việc. Công nghệ này phù hợp với thao tác có đường chuyển động xác định, cần thực hiện lặp lại trên những cụm sản phẩm có cách gá ổn định.

Khi thiết kế máy cho sản phẩm mới, đầu công tác và đường di chuyển cần được lựa chọn cùng nhau. Hình dạng bề mặt tiếp xúc, khoảng hở quanh chi tiết và vùng cần miết quyết định cách đầu miết tiếp cận sản phẩm. Vật liệu tấm, khả năng chịu tác động và yêu cầu bề mặt phải được kiểm chứng bằng mẫu trước khi chốt phương án.

Bộ gá và cơ cấu khí nén

Bộ gá tạo vị trí đặt và giữ cụm sản phẩm trong quá trình làm việc. Các cơ cấu xi lanh thực hiện chức năng cố định, kéo và nâng hạ theo trình tự điều khiển. Ray dẫn hướng hỗ trợ chuyển động của cụm cơ khí.

Đối với người mua, bộ gá là hạng mục cần xem xét kỹ khi có nhiều biến thể sản phẩm. Gá phải giữ được chuẩn định vị cần thiết, có điểm đỡ phù hợp và thuận tiện cho thao tác đưa sản phẩm vào, lấy ra. Khi hình dạng hoặc vị trí cần miết thay đổi, có thể phải căn chỉnh hoặc thiết kế lại gá cùng các bộ phận liên quan.

Cụm cấp khí có bộ lọc, bộ điều chỉnh áp suất và các phần tử điều khiển khí nén. Áp suất khí cấp là điều kiện vận hành của hệ thống; lực tác dụng thực tế lên tấm còn phụ thuộc cơ cấu và đầu công tác. Vì vậy, việc chọn cấu hình cần dựa trên thử nghiệm với sản phẩm cụ thể.

Cảm biến và kiểm soát trình tự

Cảm biến hỗ trợ phát hiện sản phẩm và kiểm tra sự phù hợp giữa cấu hình được chọn với sản phẩm đặt trên gá. Việc lựa chọn chương trình do người vận hành thực hiện; vị trí gá cảm biến cần được căn chỉnh tương ứng.

Máy có các cảnh báo cho tình huống khởi động khi chưa đặt sản phẩm, chọn cấu hình không phù hợp, khởi động lại khi chưa lấy sản phẩm đã miết hoặc lấy sản phẩm ra khi chưa thực hiện miết. Hệ thống cũng có cảnh báo liên quan đến xi lanh bị kẹt hoặc mất khí. Những chức năng này hỗ trợ phát hiện sai lệch trong trình tự thao tác và điều kiện làm việc.

Kết quả miết vẫn cần được đánh giá theo tiêu chí chất lượng của sản phẩm. Cảm biến theo dõi chu trình không thay thế việc kiểm tra bề mặt, vị trí tấm hoặc các yêu cầu công nghệ khác sau xử lý.

Bảng điều khiển và trang bị tại vị trí thao tác

Người vận hành sử dụng nút bấm, công tắc chọn chế độ và công tắc chọn sản phẩm. Chế độ bằng tay có chức năng điều khiển từng cơ cấu, dịch chuyển robot từng bước nhỏ và đưa robot đến các vị trí đã thiết lập, phục vụ căn chỉnh theo hướng dẫn.

Máy được trang bị cảm biến vùng, nút dừng khẩn cấp, đèn tháp và còi báo. Đèn tháp thể hiện các trạng thái lỗi, về gốc và chạy tự động, giúp người vận hành nhận biết tình trạng của trạm trong khi làm việc.

Nguyên lý hoạt động và lưu ý vận hành Máy miết tấm bán tự động

Máy miết tấm bán tự động sử dụng robot tuyến tính hoạt động dựa trên sự phối hợp giữa cơ cấu gá đặt, hệ thống điều khiển và robot thực hiện thao tác miết theo chương trình cài đặt. Tùy theo cấu hình thiết bị, quá trình vận hành có thể kết hợp thao tác trực tiếp của người vận hành với các chuyển động tự động. Để máy hoạt động ổn định, cần tuân thủ quy trình làm việc và thực hiện kiểm tra, bảo dưỡng định kỳ.

Quy trình làm việc của Máy miết tấm bán tự động

Chu trình kết hợp thao tác của người vận hành với phần chuyển động tự động của thiết bị:

Bước 1: Chuẩn bị máy và chọn cấu hình: Đưa thiết bị về trạng thái sẵn sàng, chọn chương trình phù hợp với sản phẩm cần xử lý.

Bước 2: Đặt sản phẩm vào gá: Người vận hành đặt cụm chi tiết đúng vị trí để cảm biến kiểm tra điều kiện làm việc.

Bước 3: Khởi động chu trình: Nhấn đồng thời hai nút khởi động khi máy đáp ứng điều kiện cho phép chạy.

Bước 4: Đưa vào vị trí và thực hiện miết: Cơ cấu đưa sản phẩm vào vùng xử lý, robot thực hiện thao tác theo chương trình đã chọn.

Bước 5: Trả sản phẩm và lấy ra: Sau khi hoàn thành, cụm sản phẩm trở về vị trí ban đầu để người vận hành lấy và kiểm tra.

Máy kiểm tra các trạng thái liên quan đến sản phẩm để cho phép bắt đầu chu trình hoặc phát cảnh báo. Khi có lỗi, người vận hành cần xác định và xử lý nguyên nhân theo quy trình trước khi khôi phục hoạt động.

Vận hành và bảo dưỡng Máy miết tấm chuyên dụng

Trước ca làm việc, người vận hành kiểm tra độ sạch của bộ gá và đầu công tác, tình trạng đường khí, áp suất cấp cùng các trang bị tại khu vực thao tác. Sản phẩm cần được đặt đúng vị trí và chọn đúng cấu hình trước khi khởi động.

Định kỳ kiểm tra độ chặt của các liên kết, tình trạng ray dẫn hướng, cơ cấu khí nén, dây và ống chuyển động cùng robot. Cảm biến cần được giữ sạch và kiểm tra vị trí sau các lần căn chỉnh. Đầu miết phải được theo dõi tình trạng tiếp xúc để phát hiện mòn, bám bẩn hoặc dấu hiệu có thể ảnh hưởng đến sản phẩm.

Công việc vệ sinh, thay gá và xử lý kẹt cần được thực hiện khi máy đã dừng và nguồn năng lượng liên quan được cô lập theo quy trình. Sau bảo dưỡng hoặc đổi sản phẩm, cần chạy xác nhận trước khi trở lại sản xuất.

Ứng dụng Máy miết bằng robot tuyến tính trong sản xuất công nghiệp

• Trong công đoạn lắp ráp cụm sản phẩm có tấm cần miết, thiết bị thực hiện đường miết sau khi người vận hành đưa cụm chi tiết vào gá. Đây là ứng dụng phù hợp với cấu hình gồm robot tuyến tính, gá định vị và cơ cấu khí nén. Điều kiện áp dụng là vùng thao tác phải tiếp cận được bằng đầu công tác và cụm sản phẩm có thể được giữ ổn định trong suốt chu trình.
• Trong sản xuất theo lô có một số biến thể sản phẩm, việc chọn chương trình giúp tổ chức thao tác theo từng cấu hình đã thiết lập. Với ba lựa chọn trên máy, đơn vị sử dụng có thể xây dựng hướng dẫn đặt sản phẩm và chọn chế độ tương ứng. Khi chuyển sang hình dạng mới, cần đánh giá lại bộ gá, vị trí cảm biến và đường miết trước khi đưa vào sản xuất.
• Trong dây chuyền lắp ráp thiết bị và cụm linh kiện, nguyên lý miết theo chương trình có thể được nghiên cứu cho những vị trí đang thực hiện bằng tay. Phương án mở rộng cần dựa trên mẫu tấm, cụm chi tiết và tiêu chí đầu ra của công đoạn. CNC VINA có thể khảo sát để xác định mức độ phù hợp của cơ cấu tuyến tính và thiết kế đầu miết, gá đặt tương ứng.
• Đối với dự án cải tiến một công đoạn riêng lẻ, trạm bán tự động có thể được xem xét khi doanh nghiệp muốn cơ giới hóa thao tác miết nhưng vẫn duy trì việc cấp và lấy sản phẩm bằng tay. Hiệu quả cần được đánh giá qua kết quả thử sản phẩm, nhịp thao tác thực tế và khả năng phối hợp với công đoạn liền trước, liền sau.

Những yếu tố cần xác định trước khi chọn máy

Sản phẩm và yêu cầu sau miết

Doanh nghiệp nên chuẩn bị mẫu cụm sản phẩm, thông tin vật liệu tấm, kích thước vùng cần xử lý và mẫu đạt yêu cầu. Các vị trí dễ trầy xước, biến dạng hoặc xê dịch cần được chỉ rõ để lựa chọn bề mặt tiếp xúc và phương án đỡ phù hợp.

Tiêu chí đầu ra nên mô tả bằng yêu cầu có thể kiểm tra: tấm nằm đúng vị trí nào, vùng nào cần được miết, bề mặt được phép có dấu tiếp xúc hay không và kiểm tra bằng phương pháp nào. Những thông tin này giúp chuyển yêu cầu từ thao tác cảm tính thành cơ sở thiết kế và nghiệm thu.

Số biến thể và cách đổi sản phẩm

Ba chương trình là số lựa chọn của cấu hình máy, không phải giới hạn chung cho mọi máy thiết kế theo yêu cầu. Khi bổ sung một sản phẩm mới, cần xem xét khả năng dùng chung gá, thay chi tiết gá, điều chỉnh cảm biến và thay đổi đường chuyển động.

Việc chọn chương trình và việc đổi gá cần được tổ chức đồng bộ. Sau căn chỉnh, nên chạy xác nhận với mẫu của từng biến thể và kiểm tra cả khả năng phát hiện chọn sai cấu hình. Thời gian đổi sản phẩm cũng cần được tính vào kế hoạch sản xuất khi các lô hàng thay đổi thường xuyên.

Nhịp làm việc và mặt bằng

Để xác định máy có đáp ứng dây chuyền hay không, cần đo toàn bộ một vòng thao tác từ đặt sản phẩm đến sẵn sàng cho sản phẩm tiếp theo. Nên thử với cách bố trí khay vào, khay ra và phương pháp kiểm tra dự kiến sử dụng trong thực tế.

Vị trí lắp đặt cần thuận tiện cho thao tác phía trước, tiếp cận bảo dưỡng và cấp điện, khí nén. Chiều cao bàn cùng khoảng với tay cần phù hợp với người vận hành. Các yêu cầu này nên được thống nhất khi duyệt bản vẽ bố trí máy.

Thử sản phẩm và đánh giá trước bàn giao

Thử nghiệm nên dùng đủ các biến thể dự kiến sản xuất, gồm cả mẫu có sai lệch kích thước nằm trong phạm vi cho phép. Đánh giá cần bao quát kết quả miết, khả năng giữ chi tiết và sự phối hợp giữa người với máy.

• Kết quả công đoạn: kiểm tra vùng đã miết, vị trí tấm và tình trạng bề mặt theo mẫu chuẩn hoặc tiêu chí đã thống nhất.
• Gá và chuyển động: kiểm tra cách đặt chi tiết, khả năng giữ ổn định, khoảng hở của đầu công tác và việc trả sản phẩm về vị trí lấy.
• Lựa chọn cấu hình: thử từng chương trình cùng tình huống chọn sai, khởi động khi thiếu sản phẩm và khởi động lại khi chưa lấy sản phẩm đã miết.
• Nhịp vận hành: ghi nhận thời gian toàn chu trình với thao tác đặt, lấy và kiểm tra thực tế.
• Trang bị vận hành: kiểm tra chức năng dừng khẩn cấp, cảm biến vùng, đèn báo và cách khôi phục sau lỗi theo phương án đã thống nhất.

Kết quả thử là cơ sở chốt cấu hình và hướng dẫn sử dụng. Nếu yêu cầu đầu ra thay đổi, cần đánh giá lại đầu miết, bộ gá và chương trình trước khi áp dụng cho sản xuất hàng loạt.

Câu hỏi thường gặp

Máy có tự cấp và lấy sản phẩm không?

Cấu hình này sử dụng người vận hành để đặt và lấy cụm sản phẩm. Phần đưa vào vị trí, miết và trả về diễn ra theo chu trình máy. Nếu cần tự động hóa cấp và lấy, CNC VINA có thể khảo sát phương án riêng theo cách lưu chuyển sản phẩm.

Có thể sử dụng cho nhiều loại tấm không?

Khả năng sử dụng phụ thuộc vật liệu, hình dạng, độ nhạy bề mặt và cách đỡ cụm chi tiết. Cần thử mẫu để chọn đầu miết và chuyển động phù hợp; số chương trình có sẵn không đồng nghĩa với việc dùng được ngay cho mọi loại tấm.

Máy có tự kiểm tra chất lượng miết không?

Cấu hình có kiểm tra điều kiện và trình tự thao tác liên quan đến sản phẩm. Nếu cần đánh giá vị trí tấm hoặc chất lượng bề mặt bằng thiết bị, yêu cầu kiểm tra phải được xác định riêng để lựa chọn và tích hợp giải pháp phù hợp.

Khi bổ sung sản phẩm mới cần thay đổi những gì?

Cần đối chiếu chuẩn định vị, vùng miết và kích thước cụm sản phẩm. Tùy mức độ khác biệt, có thể phải đổi gá, căn chỉnh cảm biến, thay đầu công tác hoặc sửa chương trình. Phương án được chốt sau khi kiểm tra khả năng tiếp cận và thử trên mẫu.

Máy miết tấm bán tự động sử dụng robot tuyến tính là giải pháp hỗ trợ cơ giới hóa các công đoạn miết trong dây chuyền lắp ráp, đáp ứng nhu cầu chuẩn hóa thao tác và nâng cao tính ổn định của quá trình sản xuất. Việc kết hợp robot tuyến tính, đầu miết và bộ gá chuyên dụng cho phép thiết bị thực hiện chuyển động theo chương trình phù hợp với từng cấu hình sản phẩm. Sự phối hợp giữa người vận hành và hệ thống điều khiển giúp quá trình làm việc diễn ra theo trình tự xác định, đồng thời hỗ trợ phát hiện các điều kiện bất thường trong chu trình. Tuy nhiên, hiệu quả thực tế vẫn phụ thuộc vào đặc điểm sản phẩm, phương án định vị, yêu cầu bề mặt và cách tổ chức thao tác tại dây chuyền. Vì vậy, doanh nghiệp cần đánh giá mẫu thực tế và thử nghiệm trước khi lựa chọn cấu hình nhằm bảo đảm thiết bị đáp ứng yêu cầu công nghệ. Với khả năng thiết kế bộ gá, đầu miết và trình tự vận hành theo nhu cầu, CNC VINA hướng đến việc xây dựng giải pháp phù hợp với đặc thù của từng công đoạn sản xuất. Liên hệ CNC VINA để được tư vấn phương án thiết kế và tích hợp máy miết tấm bán tự động theo yêu cầu thực tế của doanh nghiệp.
