Tổng quan về đồ gá chuyên dụng theo yêu cầu
Thiết kế và chế tạo đồ gá, hay còn gọi là JIG, là một công đoạn quan trọng trong sản xuất cơ khí, đặc biệt đối với gia công CNC, lắp ráp và các dây chuyền tự động hóa. Đồ gá có chức năng định vị, kẹp chặt và giữ ổn định chi tiết trong quá trình gia công hoặc lắp ráp, qua đó giúp duy trì độ chính xác và tính ổn định của sản phẩm.
Đồ gá chuyên dụng theo yêu cầu là loại đồ gá được thiết kế và chế tạo riêng dựa trên hình dạng chi tiết, phương pháp gia công, yêu cầu độ chính xác và điều kiện sản xuất thực tế. Khác với các loại đồ gá tiêu chuẩn có phạm vi sử dụng rộng, đồ gá chuyên dụng được tối ưu cho một chi tiết, một nhóm chi tiết tương tự hoặc một công đoạn cụ thể. Việc thiết kế đúng kết cấu đồ gá giúp rút ngắn thời gian gá đặt, nâng cao khả năng lặp lại và giảm sai lệch trong quá trình sản xuất.
Tùy theo mục đích sử dụng, đồ gá trong sản xuất cơ khí có thể được chia thành ba nhóm chính: đồ gá gia công, đồ gá lắp ráp và đồ gá kiểm tra, đo kiểm. Mỗi nhóm có yêu cầu riêng về kết cấu, độ chính xác, khả năng định vị và phương thức kẹp giữ, nhưng đều hướng đến mục tiêu kiểm soát ổn định vị trí của chi tiết trong từng công đoạn sản xuất.
Các loại đồ gá chuyên dụng theo yêu cầu
Dựa trên mục đích sử dụng, đồ gá chuyên dụng có thể được phân thành ba nhóm chính: đồ gá chuyên dụng cho gia công, đồ gá chuyên dụng cho lắp ráp và đồ gá chuyên dụng cho kiểm tra.
Đồ gá gia công
Đồ gá gia công được sử dụng để định vị và kẹp chặt phôi hoặc chi tiết trên máy công cụ trong quá trình gia công. Tùy theo loại máy, phương pháp gia công và hình dạng chi tiết, kết cấu đồ gá có thể được thiết kế khác nhau nhằm đảm bảo khả năng định vị chính xác, kẹp giữ ổn định và thuận tiện cho thao tác của người vận hành hoặc hệ thống tự động.
Đồ gá tiện
Trên máy tiện, chi tiết có thể được gá đặt bằng nhiều phương pháp như sử dụng mâm cặp, mũi tâm, trục gá, ống kẹp đàn hồi hoặc các loại đồ gá chuyên dụng được thiết kế riêng cho từng nhóm chi tiết.
Đối với các chi tiết được gia công bằng chuyển động quay, phương án gá đặt cần đảm bảo chi tiết được giữ chắc chắn và duy trì độ đồng tâm cần thiết trong suốt quá trình gia công. Với các đồ gá quay cùng phôi, kết cấu thường được thiết kế phù hợp với yêu cầu cân bằng và tốc độ quay của trục chính nhằm hạn chế rung động và đảm bảo an toàn khi vận hành.
Trục gá chuyên dụng
Trục gá là một trong những phương án gá đặt thường được sử dụng để định vị và giữ các chi tiết dạng lỗ trong quá trình gia công. Tùy theo hình dạng và yêu cầu của chi tiết, trục gá có thể được thiết kế theo dạng trục gá trơn, trục gá nở, trục gá then hoa hoặc các kết cấu chuyên dụng khác.

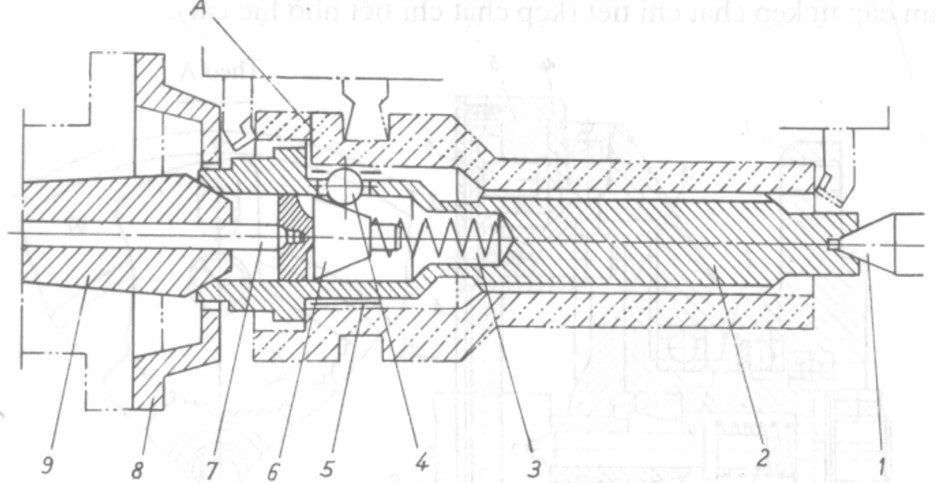

Trục gá then hoa được sử dụng cho các chi tiết có lỗ then hoa, trong đó kết cấu định vị và truyền mô-men được thiết kế phù hợp với biên dạng then hoa của chi tiết. Khi thiết kế loại đồ gá này, cần xem xét chính xác kích thước, dung sai, độ đồng tâm và yêu cầu định vị của chi tiết để đảm bảo độ ổn định trong quá trình gia công.
Đối với đồ gá chuyên dụng, các bộ phận như mũi tâm, trục gá, chốt định vị, lò xo, bi hoặc cơ cấu kẹp có thể được kết hợp tùy theo yêu cầu của từng chi tiết và phương pháp gia công. Cấu hình thực tế cần được xác định dựa trên bản vẽ chi tiết, máy gia công, phương án định vị và yêu cầu sản xuất.

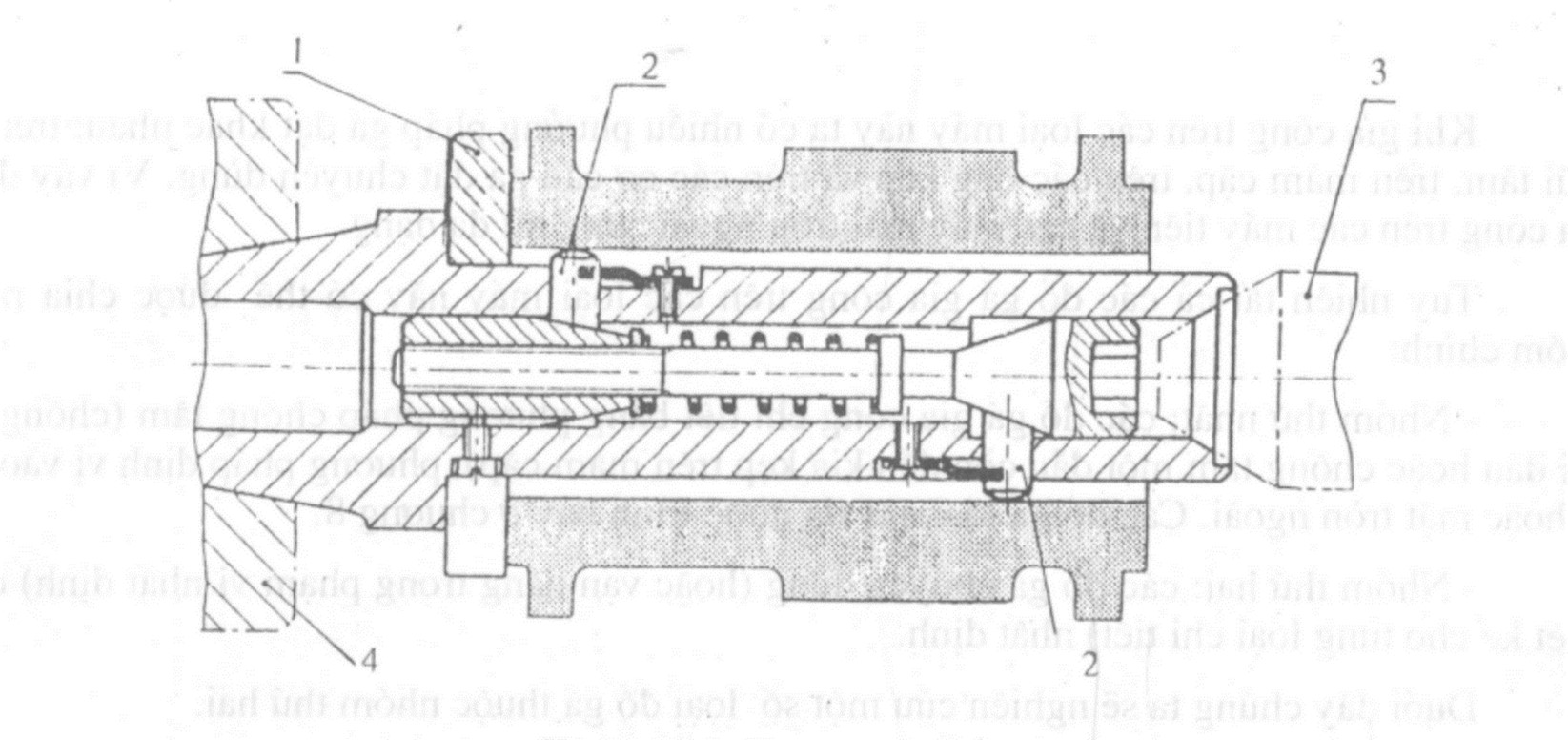

Trục gá sáu chốt: 1. Bạc chữ C, 2. Chốt (có sáu cái, ba cái mỗi bên bố trí đối xứng), 3. Mũi tâm, 4. Mâm cặp.
Đồ gá phay
Trong gia công phay, đồ gá có chức năng định vị và kẹp chặt chi tiết trên bàn máy, đảm bảo chi tiết duy trì vị trí ổn định trong suốt quá trình cắt. Tùy theo hình dạng chi tiết, bề mặt cần gia công và yêu cầu độ chính xác, phương án định vị có thể được thiết kế để khống chế các bậc tự do phù hợp, đồng thời tạo điều kiện thuận lợi cho thao tác gá đặt và tháo chi tiết.
Đối với đồ gá phay chuyên dụng, các cơ cấu định vị và kẹp chặt thường được thiết kế riêng theo hình dạng của từng chi tiết. Việc lựa chọn vị trí phiến tỳ, khối V, chốt định vị và cơ cấu kẹp cần đảm bảo chi tiết được giữ chắc chắn nhưng không gây biến dạng hoặc ảnh hưởng đến vùng gia công. Đồ gá cũng có thể được tích hợp cữ so dao, then dẫn hướng hoặc các cơ cấu hỗ trợ khác để rút ngắn thời gian gá đặt và nâng cao khả năng lặp lại giữa các chu kỳ gia công.
Đồ gá mài
Đồ gá mài được sử dụng để định vị và kẹp chặt chi tiết trong quá trình mài, giúp duy trì vị trí ổn định và đáp ứng yêu cầu về độ chính xác kích thước, hình dạng và độ nhẵn bề mặt. Về nguyên lý, đồ gá mài có thể kế thừa một số phương án định vị và kẹp chặt được sử dụng trong đồ gá tiện. Tuy nhiên, kết cấu đồ gá cần được thiết kế phù hợp với từng phương pháp mài, loại máy mài, hình dạng chi tiết và yêu cầu kỹ thuật của bề mặt cần gia công. Đối với các chi tiết cần mài với độ chính xác cao, đồ gá phải đảm bảo khả năng định vị ổn định, hạn chế rung động và không gây biến dạng chi tiết trong quá trình gia công. Tùy theo yêu cầu, đồ gá có thể được thiết kế để gá mặt ngoài, mặt trong, mặt phẳng hoặc các bề mặt định hình của chi tiết.
Đồ gá taro
Taro là công đoạn tạo ren trong thường được thực hiện sau khi đã tạo lỗ bằng các phương pháp như khoan, khoét hoặc doa. Vì vậy, trong sản xuất, đồ gá sử dụng cho công đoạn taro có thể được thiết kế dựa trên phương án định vị và kẹp chặt đã sử dụng ở các công đoạn tạo lỗ trước đó, đặc biệt khi các công đoạn được thực hiện trên cùng một nhóm chi tiết hoặc dây chuyền gia công.
Tuy nhiên, đồ gá taro cần đáp ứng thêm các yêu cầu liên quan đến vị trí và độ đồng tâm giữa dụng cụ taro với lỗ đã gia công. Đồ gá phải giữ chi tiết ổn định, hạn chế dịch chuyển trong quá trình tạo ren và tạo điều kiện thuận lợi cho dao taro tiếp cận chính xác vị trí gia công. Đối với đồ gá taro chuyên dụng, có thể tích hợp bạc dẫn hướng, chốt định vị, cơ cấu kẹp nhanh hoặc cơ cấu định vị chuyên dụng tùy theo hình dạng chi tiết và phương pháp sản xuất. Việc thiết kế phù hợp giúp rút ngắn thời gian gá đặt, duy trì độ chính xác vị trí lỗ ren và nâng cao tính ổn định khi gia công hàng loạt.

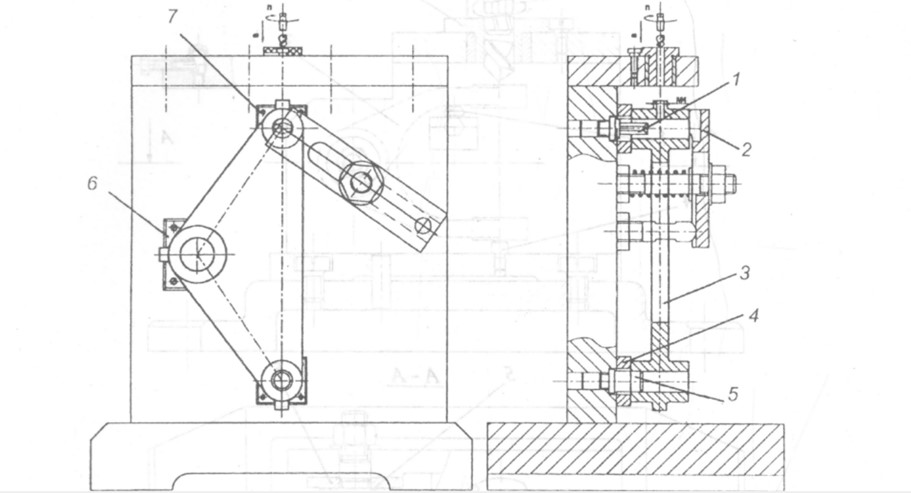

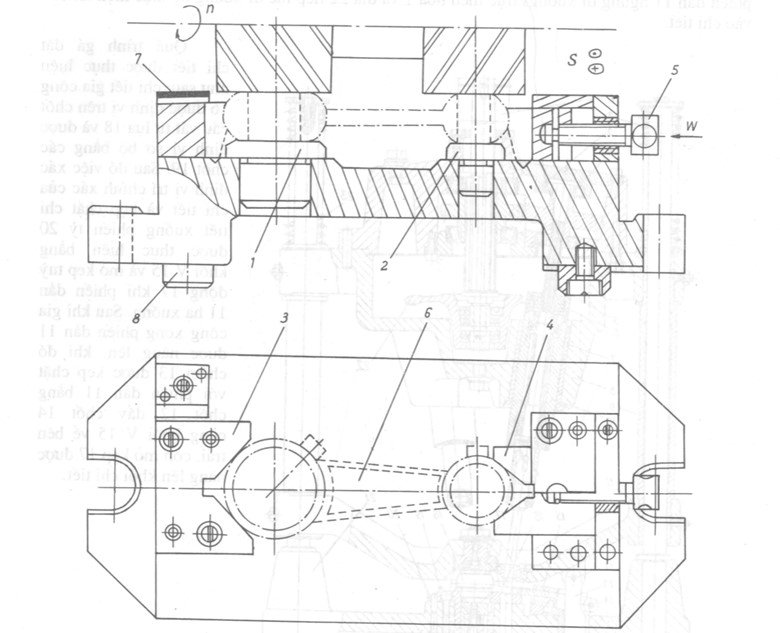

Hình dưới là đồ gá chuyên dụng để khoan-taro lỗ M4 cho một chi tiết dạng càng: 1. Chốt trám, 2. Mỏ kẹp, 3. Chi tiết gia công, 4.6.7. Các phiến tỳ, 5. Chốt trụ.
Chi tiết gia công 3 được định vị trên ba phiến tỳ 4, 6, 7 chốt trụ 5 và chốt trám 1. Kẹp chặt chi tiết bằng mỏ kẹp 2.

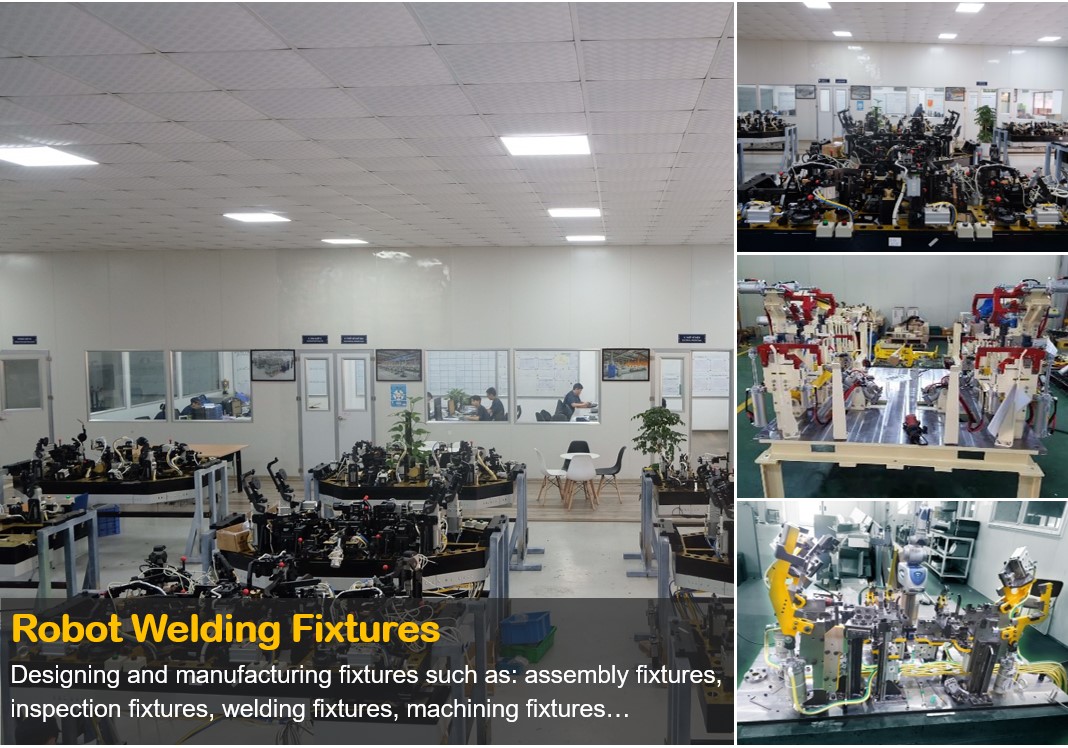

Đồ gá hàn (Welding Fixtures)
Đồ gá hàn dùng để cố định các chi tiết khi thực hiện mối hàn, tạo điều kiện cho ra mối hàn chất lượng. Đồ gá hàn cũng có thể là loại đa năng hay chuyên dụng được thiết kế riêng giúp đẩy nhanh quá trình định vị và kẹp chặt tiết kiệm thời gian nguyên công hàn.

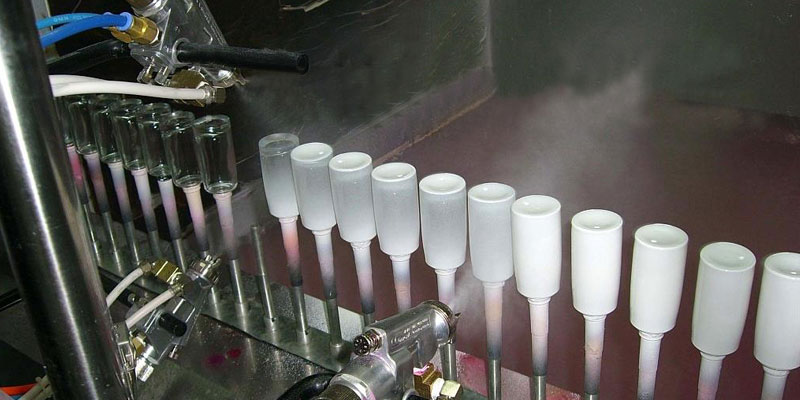

Đồ gá sản phẩm sơn (Painting Fixtures)
Đồ gá sản phẩm sơn là loại đồ gá sử dụng để định vị và kẹp chặt sản phẩm trong quá trình thực hiện nguyên công sơn phủ, nguyên công sấy sau sơn, v.v tránh sản phẩm bị dịch chuyển hay thổi bay do lực tác động (có thể là từ súng phun, hơi máy sấy).

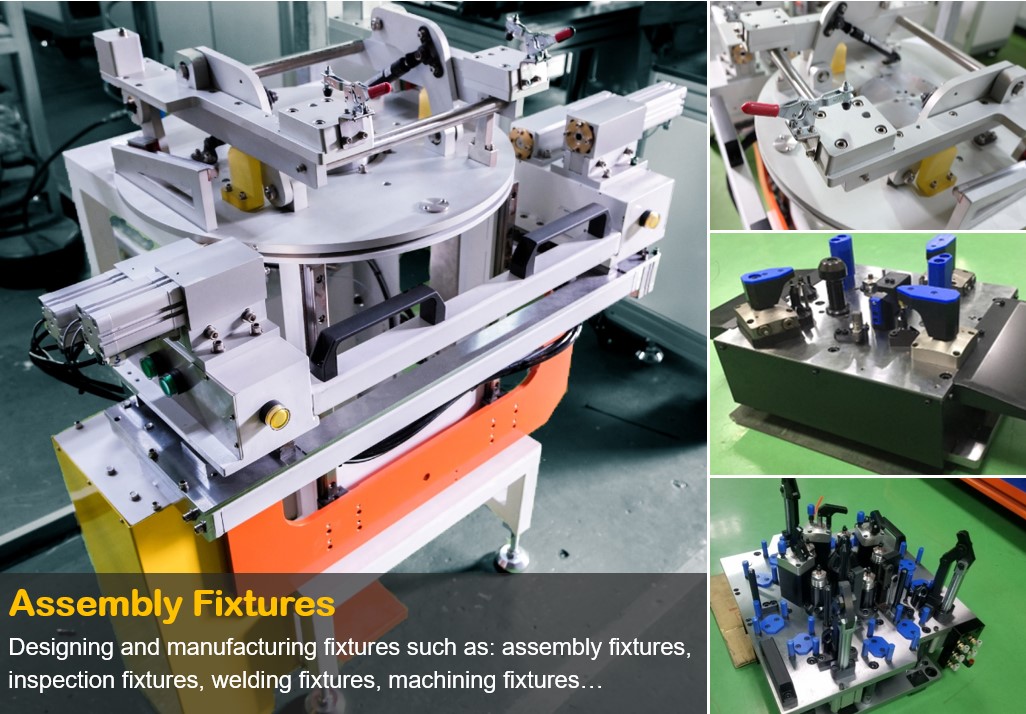

Jig, đồ gá lắp ráp
Đồ gá lắp ráp được sử dụng để định vị, giữ và hỗ trợ lắp ghép các chi tiết hoặc cụm chi tiết theo đúng vị trí trong quá trình sản xuất. Xét theo phạm vi sử dụng, đồ gá lắp ráp có thể được chia thành đồ gá lắp ráp vạn năng và đồ gá lắp ráp chuyên dụng.
Đồ gá lắp ráp vạn năng có kết cấu linh hoạt, có thể điều chỉnh để sử dụng cho nhiều loại chi tiết hoặc sản phẩm khác nhau. Trong khi đó, đồ gá lắp ráp chuyên dụng được thiết kế theo hình dạng, kích thước, vị trí lắp ghép và yêu cầu kỹ thuật của một chi tiết, cụm chi tiết hoặc nhóm sản phẩm cụ thể. Nhờ đó, đồ gá chuyên dụng có thể hỗ trợ định vị chính xác, rút ngắn thời gian gá đặt và duy trì độ ổn định giữa các chu kỳ lắp ráp.
Do kết cấu được tối ưu cho một phạm vi sản phẩm nhất định, đồ gá lắp ráp chuyên dụng thường phù hợp với các công đoạn có tính lặp lại cao, sản xuất hàng loạt hoặc các dây chuyền cần kiểm soát chặt chẽ thời gian và độ chính xác lắp ráp. Mặc dù chi phí thiết kế và chế tạo ban đầu có thể cao hơn đồ gá vạn năng, hiệu quả sử dụng có thể được cải thiện thông qua việc giảm thời gian gá đặt, hạn chế sai lệch vị trí và nâng cao năng suất khi sản xuất với số lượng phù hợp. Khi thiết kế đồ gá lắp ráp chuyên dụng, cần xem xét đồng thời hình dạng chi tiết, vị trí cần lắp ghép, phương án định vị, cơ cấu kẹp, khả năng tiếp cận của dụng cụ và trình tự thao tác. Đối với các dây chuyền sản xuất tự động hoặc bán tự động, đồ gá còn có thể được tích hợp với cảm biến, cơ cấu khí nén, cơ cấu điện hoặc các thiết bị tự động hóa khác để đáp ứng yêu cầu của từng công đoạn.
Ví dụ: Hình dưới đây minh họa đồ gá lắp ráp chuyên dụng dùng để định vị và kẹp chặt vỏ hộp giảm tốc cầu sau của ô tô trong quá trình lắp ráp.

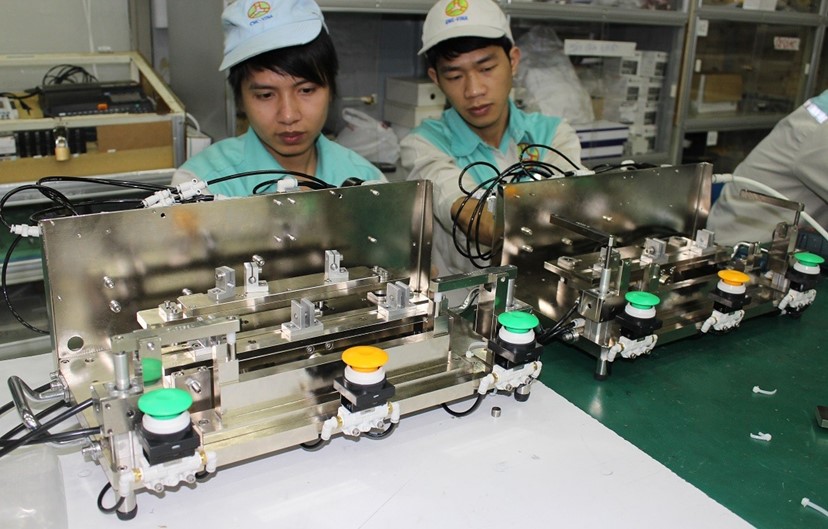

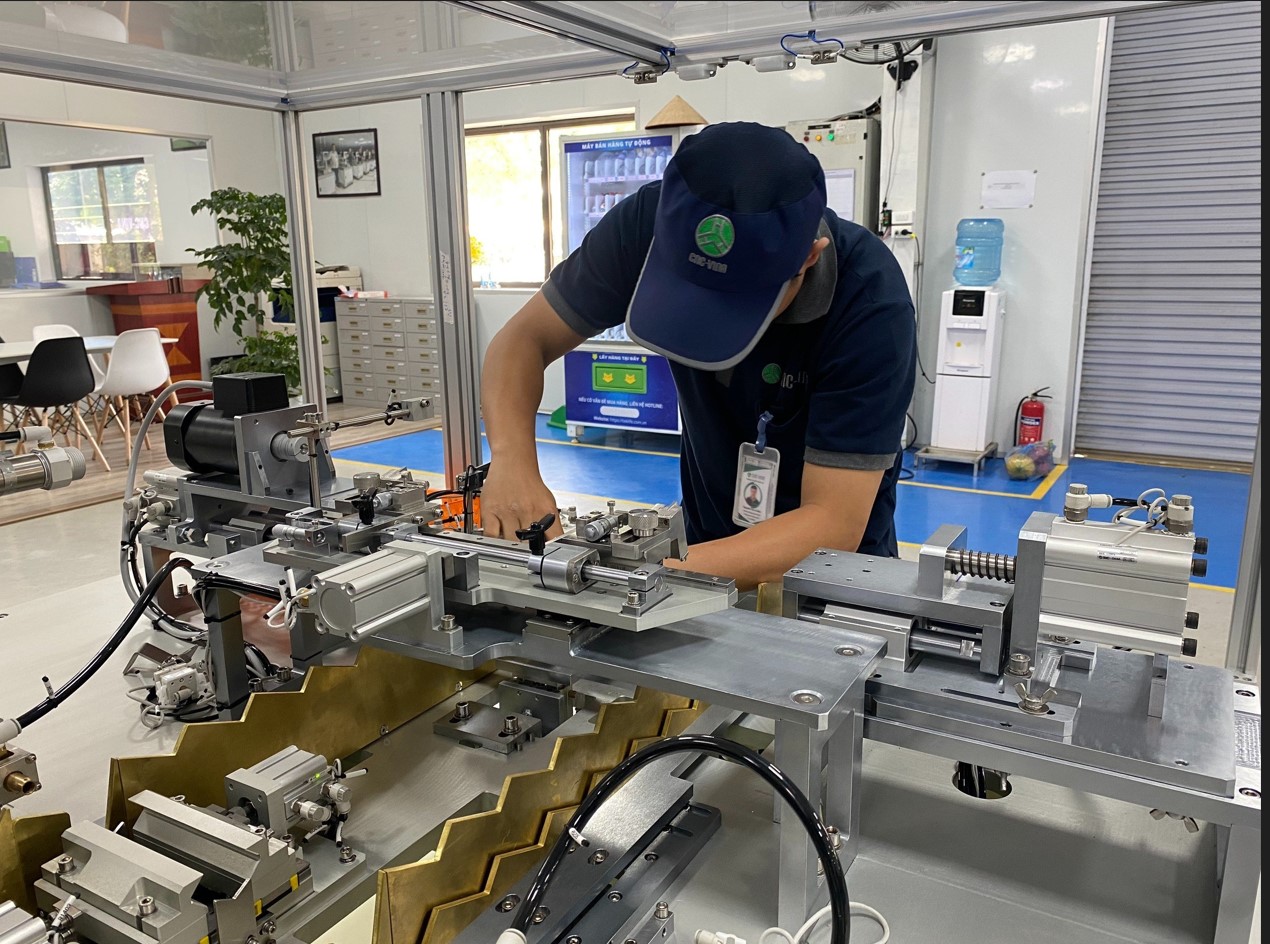

Đồ gá kiểm tra
Đồ gá kiểm tra được sử dụng để định vị và giữ chi tiết tại một vị trí xác định, tạo điều kiện thuận lợi cho việc kiểm tra kích thước, vị trí tương quan, độ chính xác hình học hoặc khả năng đáp ứng các yêu cầu kỹ thuật của sản phẩm. Tùy theo phương pháp kiểm tra, đồ gá có thể được sử dụng kết hợp với dụng cụ đo, thiết bị đo hoặc cơ cấu kiểm tra đạt/không đạt.
Đồ gá kiểm tra chuyên dụng được thiết kế riêng theo hình dạng, kích thước, chuẩn kiểm tra và các đặc tính kỹ thuật cần đánh giá của từng loại chi tiết hoặc sản phẩm. So với phương pháp gá đặt thủ công, đồ gá chuyên dụng giúp chuẩn hóa vị trí kiểm tra, giảm thời gian định vị và hạn chế sai lệch do thao tác trong quá trình đo kiểm.
Đối với các sản phẩm có yêu cầu kiểm tra lặp lại với số lượng lớn, đồ gá kiểm tra chuyên dụng có thể góp phần rút ngắn thời gian kiểm tra, nâng cao khả năng lặp lại giữa các lần đo và hỗ trợ kiểm soát chất lượng ổn định trong quá trình sản xuất. Kết cấu đồ gá cần được thiết kế phù hợp với phương pháp kiểm tra, dung sai của chi tiết và loại thiết bị đo được sử dụng.
Các thành phần cơ bản của đồ gá kiểm tra
Tùy theo yêu cầu kiểm tra và kết cấu thực tế, một đồ gá kiểm tra có thể bao gồm các thành phần chính:
Cơ cấu định vị: xác định vị trí của chi tiết theo các chuẩn đã lựa chọn.
Cơ cấu kẹp chặt: giữ chi tiết ổn định trong quá trình kiểm tra mà không gây biến dạng ảnh hưởng đến kết quả đo.
Cơ cấu kiểm tra hoặc đo: hỗ trợ kiểm tra các kích thước, vị trí hoặc đặc tính kỹ thuật theo yêu cầu. Thành phần này có thể được tích hợp trực tiếp trên đồ gá hoặc sử dụng kết hợp với thiết bị đo bên ngoài.
Cơ cấu phụ trợ: có thể bao gồm chốt dẫn hướng, cơ cấu khóa, cơ cấu nâng hoặc các bộ phận hỗ trợ thao tác tùy theo thiết kế.
Thân hoặc khung đồ gá: là kết cấu nền để lắp đặt các cơ cấu định vị, kẹp chặt và các bộ phận kiểm tra.
Các yêu cầu cơ bản của một đồ gá chuyên dụng khi thiết kế và chế tạo
Thiết kế và chế tạo đồ gá, JIG chuyên dụng là một công đoạn quan trọng trong cơ khí chế tạo máy, đặc biệt trong gia công CNC, lắp ráp cơ khí và chuẩn bị cho các dây chuyền sản xuất tự động. Tùy theo mục đích sử dụng, đồ gá có thể được thiết kế cho các công đoạn gia công, lắp ráp hoặc đo kiểm. Mỗi loại đồ gá sẽ có yêu cầu kỹ thuật khác nhau dựa trên hình dạng chi tiết, phương pháp gia công, yêu cầu dung sai, thiết bị sử dụng và điều kiện sản xuất thực tế.
Về cơ bản, đồ gá có nhiệm vụ xác định vị trí và giữ chi tiết ổn định trong quá trình gia công, lắp ráp hoặc kiểm tra. Đối với đồ gá chuyên dụng, kết cấu cần được tối ưu cho từng loại chi tiết hoặc nhóm sản phẩm nhằm đảm bảo độ chính xác, khả năng lặp lại, thời gian thao tác và độ ổn định trong quá trình sử dụng. Một số yêu cầu quan trọng cần được xem xét khi thiết kế và chế tạo đồ gá gồm:
Độ chính xác và khả năng lặp lại
Độ chính xác của đồ gá cần được xác định dựa trên yêu cầu kỹ thuật của chi tiết và công đoạn sản xuất. Các yếu tố như độ chính xác kích thước, vị trí tương quan, độ song song, độ vuông góc hoặc độ đồng tâm của các cơ cấu định vị có thể ảnh hưởng trực tiếp đến kết quả gia công và lắp ráp. Bên cạnh độ chính xác ban đầu, đồ gá cần đảm bảo khả năng lặp lại trong nhiều chu kỳ gá đặt. Các bề mặt chuẩn, chốt định vị, phiến tỳ và cơ cấu kẹp phải được bố trí phù hợp để chi tiết có thể trở về vị trí xác định với sai lệch nằm trong giới hạn cho phép.
Thao tác gá đặt đơn giản và an toàn
Đồ gá chuyên dụng cần tạo điều kiện thuận lợi cho việc đưa chi tiết vào, định vị, kẹp chặt và tháo chi tiết sau khi hoàn thành công đoạn. Đối với sản xuất hàng loạt, việc rút ngắn thời gian gá đặt có thể góp phần giảm thời gian chu kỳ và nâng cao năng suất. Các cơ cấu kẹp nhanh, cơ cấu khí nén hoặc các phương án hỗ trợ tự động có thể được sử dụng tùy theo yêu cầu sản xuất. Đồng thời, thiết kế cần đảm bảo người vận hành có không gian thao tác phù hợp, hạn chế nguy cơ kẹp tay, va chạm hoặc tiếp xúc với các bộ phận chuyển động.
Độ cứng vững và khả năng kẹp chặt
Trong quá trình gia công, lắp ráp hoặc kiểm tra, đồ gá phải duy trì vị trí ổn định của chi tiết dưới tác động của lực cắt, lực lắp ráp hoặc các tác động trong quá trình thao tác. Kết cấu đồ gá cần có độ cứng vững phù hợp để hạn chế rung động và biến dạng ảnh hưởng đến kết quả gia công hoặc kiểm tra.
Lực kẹp cũng cần được tính toán và bố trí phù hợp. Lực kẹp phải đủ để chống dịch chuyển chi tiết nhưng không được gây biến dạng hoặc làm ảnh hưởng đến các bề mặt, vị trí cần gia công. Vị trí của cơ cấu kẹp cần được lựa chọn dựa trên kết cấu chi tiết, phương án định vị và hướng tác dụng của lực trong quá trình làm việc.
Độ bền và khả năng chống mài mòn
Đồ gá chuyên dụng có thể phải làm việc với tần suất cao và chịu tác động lặp lại trong quá trình gá đặt, gia công hoặc lắp ráp. Vì vậy, vật liệu và kết cấu của đồ gá cần được lựa chọn phù hợp với tải trọng, môi trường làm việc và số chu kỳ sử dụng dự kiến.
Các bộ phận thường xuyên tiếp xúc hoặc chịu ma sát như chốt định vị, phiến tỳ, bạc dẫn hướng, cơ cấu trượt và bề mặt kẹp cần được xem xét về khả năng chống mài mòn. Tùy theo yêu cầu, có thể sử dụng vật liệu, xử lý nhiệt hoặc phương án thay thế các chi tiết hao mòn để duy trì độ chính xác và kéo dài tuổi thọ của đồ gá. Ngoài ra, khi đồ gá được sử dụng trong môi trường có dầu cắt, dung dịch làm mát, hóa chất, bụi hoặc phoi kim loại, kết cấu cần được thiết kế để hạn chế tích tụ tạp chất và thuận tiện cho việc vệ sinh, bảo trì.
Các giai đoạn để triển khai thiết kế chế tạo đồ gá, JIG kẹp
Thiết kế và chế tạo đồ gá chuyên dụng cần được triển khai theo một quy trình rõ ràng để đảm bảo đồ gá đáp ứng đúng yêu cầu kỹ thuật, phù hợp với thiết bị sản xuất và có khả năng vận hành ổn định. Tùy theo loại chi tiết và mục đích sử dụng, quy trình có thể được điều chỉnh, nhưng thường gồm các giai đoạn chính sau:
1. Thu thập yêu cầu và thông số kỹ thuật
Trước khi thiết kế, cần xác định đầy đủ yêu cầu từ khách hàng và điều kiện sử dụng thực tế của đồ gá. Các thông tin quan trọng gồm:
- Chi tiết cần gia công, lắp ráp hoặc kiểm tra.
- Bản vẽ và dung sai kỹ thuật.
- Công đoạn sử dụng đồ gá.
- Loại máy và không gian lắp đặt.
- Sản lượng và tần suất sử dụng.
- Yêu cầu về thời gian chu kỳ, độ chính xác và thao tác vận hành.
- Ngân sách, thời gian hoàn thành, bảo trì và tuổi thọ dự kiến.
Việc xác định rõ yêu cầu ngay từ đầu giúp hạn chế thay đổi thiết kế và kiểm soát tốt chi phí chế tạo.
2. Phân tích chi tiết và quy trình công nghệ
Từ bản vẽ và dữ liệu kỹ thuật, kỹ sư phân tích hình dạng chi tiết, các bề mặt chuẩn, dung sai, vị trí cần gia công hoặc kiểm tra và phương pháp sản xuất dự kiến.
Đồng thời cần xem xét:
- Quy trình công nghệ của chi tiết.
- Sơ đồ gá đặt tại từng nguyên công.
- Loại máy sử dụng và điều kiện lắp đặt.
- Hướng tác dụng của lực cắt hoặc lực lắp ráp.
- Không gian tiếp cận của dao, dụng cụ và người vận hành.
Từ đó xác định phương án định vị, kẹp chặt và kết cấu phù hợp cho đồ gá.
3. Đề xuất và lựa chọn phương án thiết kế
Đối với những yêu cầu phức tạp, có thể xây dựng nhiều phương án đồ gá khác nhau để so sánh về độ chính xác, độ cứng vững, thời gian gá đặt, khả năng chế tạo, mức độ tự động hóa và chi phí. Sau khi đánh giá các yếu tố trên, phương án phù hợp nhất sẽ được lựa chọn làm cơ sở để triển khai thiết kế chi tiết.
4. Thiết kế và mô phỏng đồ gá
Kỹ sư tiến hành dựng mô hình 3D và thiết kế các cơ cấu chính như cơ cấu định vị, kẹp chặt, dẫn hướng, thân đồ gá và các bộ phận phụ trợ. Tùy yêu cầu, thiết kế có thể được kiểm tra bằng mô phỏng chuyển động, kiểm tra không gian thao tác, khả năng tiếp cận của dụng cụ hoặc phân tích lực tại các vị trí quan trọng. Bước này giúp phát hiện và điều chỉnh những vấn đề của kết cấu trước khi đưa sang chế tạo.
5. Hoàn thiện bản vẽ và chế tạo thử nghiệm
Sau khi mô hình được kiểm tra, kỹ sư hoàn thiện bản vẽ chế tạo, dung sai, vật liệu, yêu cầu xử lý nhiệt và các thông số kỹ thuật cần thiết cho từng chi tiết của đồ gá. Đồ gá sau đó được gia công, lắp ráp và kiểm tra theo yêu cầu thiết kế. Trong trường hợp cần thiết, đồ gá sẽ được chạy thử trên máy hoặc tại công đoạn thực tế để đánh giá khả năng định vị, kẹp chặt, độ lặp lại và thời gian thao tác trước khi đưa vào sản xuất.

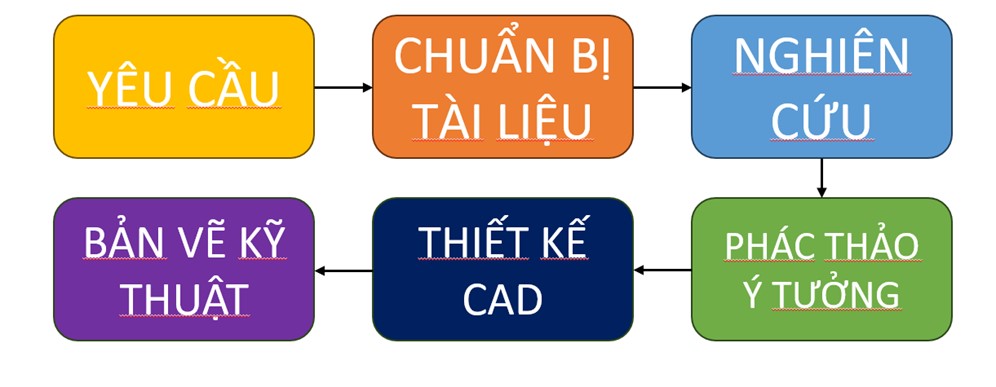

Quy trình thiết kế chi tiết đồ gá chuyên dụng
Sau khi lựa chọn được phương án kết cấu, thiết kế đồ gá cần được triển khai thành mô hình và bản vẽ kỹ thuật có đủ thông tin để chế tạo, lắp ráp và kiểm tra. Một số nội dung quan trọng trong giai đoạn này gồm:

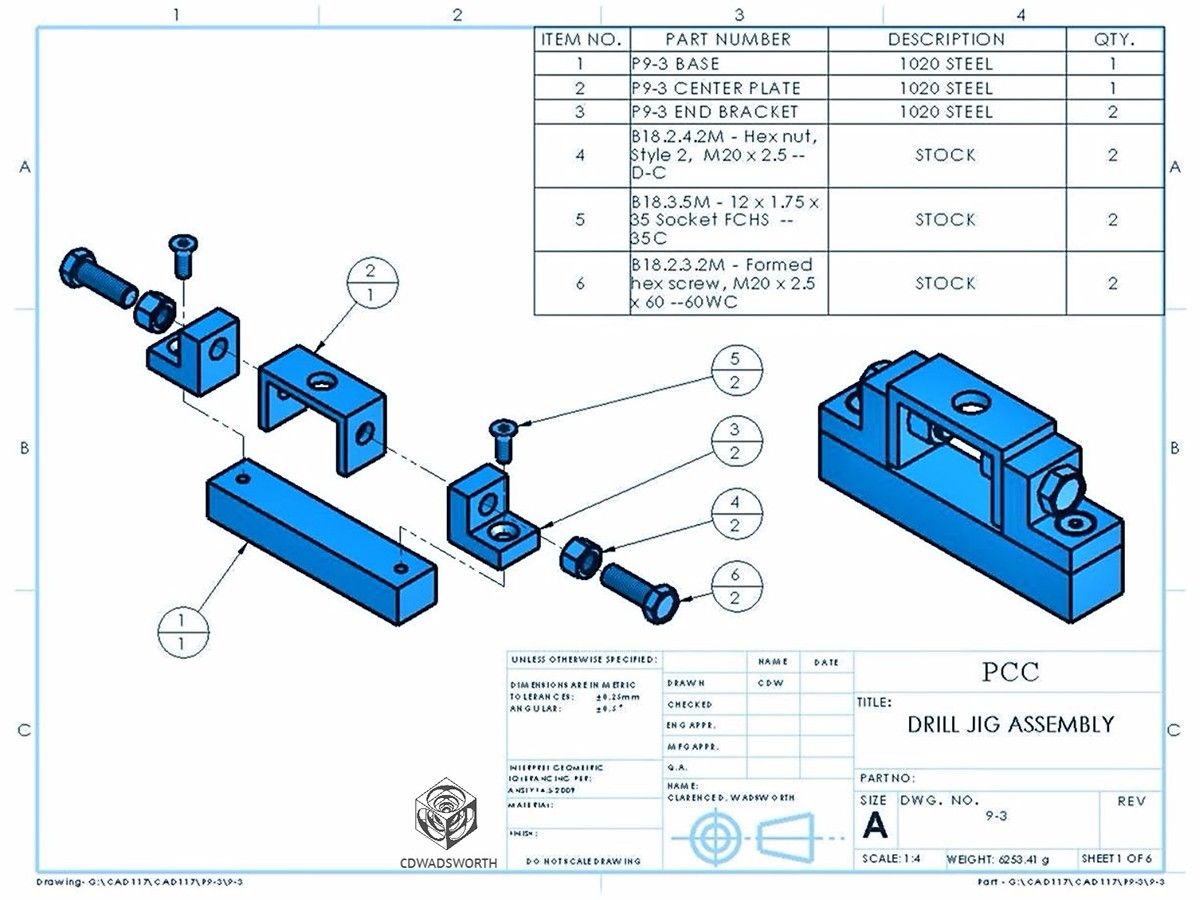

Chuyển ý tưởng thành mô hình và bản vẽ kỹ thuật
Các phương án ban đầu có thể được thể hiện dưới dạng phác thảo để xác định nguyên lý định vị, kẹp chặt và bố trí các cơ cấu. Sau khi lựa chọn phương án phù hợp, kỹ sư sử dụng phần mềm CAD để dựng mô hình 3D và hoàn thiện bản vẽ kỹ thuật. Bản vẽ cần thể hiện đầy đủ kích thước, dung sai, vật liệu, yêu cầu gia công, vị trí lắp ghép và các thông tin cần thiết để chế tạo từng chi tiết của đồ gá.
Lựa chọn vật liệu phù hợp
Vật liệu của đồ gá cần được lựa chọn dựa trên tải trọng, lực kẹp, lực cắt, tần suất sử dụng, môi trường làm việc và yêu cầu về độ bền. Các bộ phận khác nhau có thể sử dụng vật liệu hoặc phương án xử lý khác nhau tùy chức năng. Đối với các chi tiết chịu mài mòn hoặc yêu cầu độ cứng cao như chốt định vị, bạc, phiến tỳ hay một số cơ cấu kẹp, có thể cần xử lý nhiệt hoặc sử dụng vật liệu phù hợp để duy trì độ chính xác trong quá trình sử dụng.
Xác định kích thước và dung sai
Kích thước trên bản vẽ là giá trị thiết kế và cần được quy định dung sai phù hợp với yêu cầu kỹ thuật cũng như khả năng chế tạo thực tế. Không phải mọi kích thước của đồ gá đều cần dung sai chặt như nhau; những vị trí ảnh hưởng trực tiếp đến độ chính xác định vị, lắp ghép hoặc chuyển động cần được kiểm soát phù hợp. Ngoài sai số chế tạo, thiết kế cũng cần xem xét sai số định vị, sai số chuẩn, biến dạng do lực kẹp, lực cắt hoặc tải trọng và sai số tích lũy giữa các chi tiết. Việc phân tích các yếu tố này giúp lựa chọn chuẩn định vị và kết cấu đồ gá phù hợp, hạn chế ảnh hưởng đến độ chính xác của sản phẩm.
Tích hợp yêu cầu an toàn và công thái học
Đồ gá cần tạo điều kiện thuận lợi cho người vận hành trong quá trình đưa chi tiết vào, định vị, kẹp chặt và tháo sản phẩm. Các chi tiết như mép sắc nên được vát mép hoặc bo góc phù hợp; đồng thời cần hạn chế các vị trí có nguy cơ kẹp tay, va chạm hoặc gây khó khăn khi thao tác. Với đồ gá sử dụng trong sản xuất hàng loạt, thiết kế công thái học và khả năng thao tác nhanh có thể góp phần giảm thời gian gá đặt, hạn chế sai sót và cải thiện năng suất.
Kiểm tra, phản hồi và hoàn thiện thiết kế
Sau khi hoàn thành mô hình và bản vẽ, thiết kế cần được kiểm tra về kết cấu, khả năng lắp ráp, không gian thao tác và khả năng chế tạo. Với các dự án theo yêu cầu, thiết kế có thể được trao đổi với khách hàng để xác nhận các thông số và điều kiện sử dụng thực tế. Sau khi nhận phản hồi, các nội dung cần thiết sẽ được điều chỉnh trước khi phát hành bản vẽ chế tạo hoặc chế tạo mẫu. Việc kiểm tra và hoàn thiện theo từng bước giúp hạn chế thay đổi phát sinh trong quá trình sản xuất và đảm bảo đồ gá đáp ứng đúng yêu cầu kỹ thuật.
Chế tạo và sản xuất đồ gá chuyên dụng
Sau khi hoàn thiện thiết kế, các chi tiết của đồ gá được chuyển sang giai đoạn chế tạo, xử lý và lắp ráp. Phương án sản xuất cần được lựa chọn dựa trên yêu cầu kỹ thuật của đồ gá, sản lượng, vật liệu, độ chính xác và chi phí thực tế.
Lựa chọn phương pháp gia công phù hợp
Công nghệ chế tạo được lựa chọn dựa trên hình dạng chi tiết, vật liệu, dung sai, độ nhám bề mặt, yêu cầu độ cứng và sản lượng cần đáp ứng. Các phương pháp thường được sử dụng trong chế tạo đồ gá gồm phay CNC, tiện CNC, khoan, doa, taro, mài và các phương pháp gia công cơ khí khác.
Đối với các chi tiết yêu cầu độ chính xác hoặc độ cứng cao, có thể kết hợp gia công tinh, xử lý nhiệt hoặc xử lý bề mặt phù hợp. Độ chính xác thực tế cần được xác định theo năng lực của thiết bị, phương pháp gia công và yêu cầu dung sai trên bản vẽ thay vì áp dụng một giá trị cố định cho mọi trường hợp.
Chuẩn bị vật liệu và phôi chế tạo
Vật liệu và phôi được lựa chọn theo yêu cầu làm việc của từng chi tiết. Các thông tin cần kiểm soát có thể bao gồm chủng loại vật liệu, kích thước phôi, tình trạng vật liệu và yêu cầu xử lý nhiệt. Tùy năng lực sản xuất, doanh nghiệp có thể tự gia công các chi tiết hoặc phối hợp với đơn vị gia công chuyên môn. Việc kết hợp nguồn lực giúp linh hoạt về thiết bị, năng lực gia công và chi phí, đặc biệt đối với các dự án đồ gá có nhiều chi tiết hoặc yêu cầu gia công đặc biệt.
Gia công và lắp ráp các chi tiết
Các chi tiết đồ gá được gia công theo bản vẽ và kiểm tra các kích thước, dung sai quan trọng trước khi đưa vào lắp ráp. Những chi tiết như thân đồ gá, chốt định vị, phiến tỳ, bạc dẫn hướng, cơ cấu kẹp và các bộ phận phụ trợ cần được gia công phù hợp với chức năng và phương án kết cấu đã thiết kế.
Sau khi các chi tiết đạt yêu cầu, chúng được lắp ráp thành bộ đồ gá hoàn chỉnh. Trong quá trình này cần kiểm tra khả năng lắp ghép, chuyển động của các cơ cấu và sự tương quan giữa các bề mặt, chi tiết định vị.
Kiểm tra chất lượng trong quá trình chế tạo
Kiểm tra chất lượng cần được thực hiện xuyên suốt quá trình sản xuất thay vì chỉ kiểm tra ở công đoạn cuối. Các nội dung kiểm tra có thể bao gồm kích thước quan trọng, dung sai hình học, độ nhám, độ cứng sau xử lý nhiệt và chất lượng các mối lắp ghép.
Đối với các chi tiết ảnh hưởng trực tiếp đến độ chính xác định vị, cần ưu tiên kiểm soát chặt chẽ các kích thước và dung sai liên quan để hạn chế sai số tích lũy khi lắp ráp toàn bộ đồ gá.
Chạy thử và tinh chỉnh đồ gá
Sau khi lắp ráp, đồ gá cần được kiểm tra khả năng hoạt động và chạy thử trong điều kiện tương đương với công đoạn thực tế. Các nội dung cần đánh giá có thể gồm khả năng định vị, lực kẹp, độ ổn định, khả năng tiếp cận dụng cụ, thao tác gá đặt và độ lặp lại. Nếu phát hiện điểm chưa phù hợp, các cơ cấu hoặc kích thước liên quan sẽ được điều chỉnh trước khi nghiệm thu. Sau khi hoàn thiện, đồ gá có thể được vệ sinh, bôi trơn, xử lý bảo vệ bề mặt và hoàn tất hồ sơ kỹ thuật trước khi đưa vào sử dụng hoặc bàn giao.
CNC VINA – Đơn vị thiết kế, chế tạo đồ gá, JIG gá kẹp hàng đầu Việt Nam
Với nhiều năm kinh nghiệm trong lĩnh vực thiết kế và chế tạo đồ gá, CNC VINA luôn cung cấp tới khách hàng những thiết kế đồ gá tối ưu nhất với độ chính xác và tính công nghệ đảm bảo theo yêu cầu. Trong gia công, chúng tôi cung cấp các loại đồ gá phay, khoan lỗ, dạng hộp, dạng càng…Trong dây chuyền lắp ráp: các đồ gá chuyên dụng như Jig Semi, đồ gá thu khí ẩm, Jig set linh kiện đúc. Gá lắp chi tiết đúc, bơm dầu phanh, thử khí nắp hộp số xe máy, gá tự động, lắp ráp ghế xe ô tô… Đồ gá lắp ráp ghế xe ô tô, phục vụ gia công kẹp tự động cho máy cnc, lắp chi tiết đúc. Đồ gá kiểm tra chi tiết, bơm dầu phanh. Chế tạo đồ gá đa dạng cho nhiều ngành công nghiệp: linh kiện điện tử, phụ tùng ô tô xe máy, sản xuất chi tiết máy,

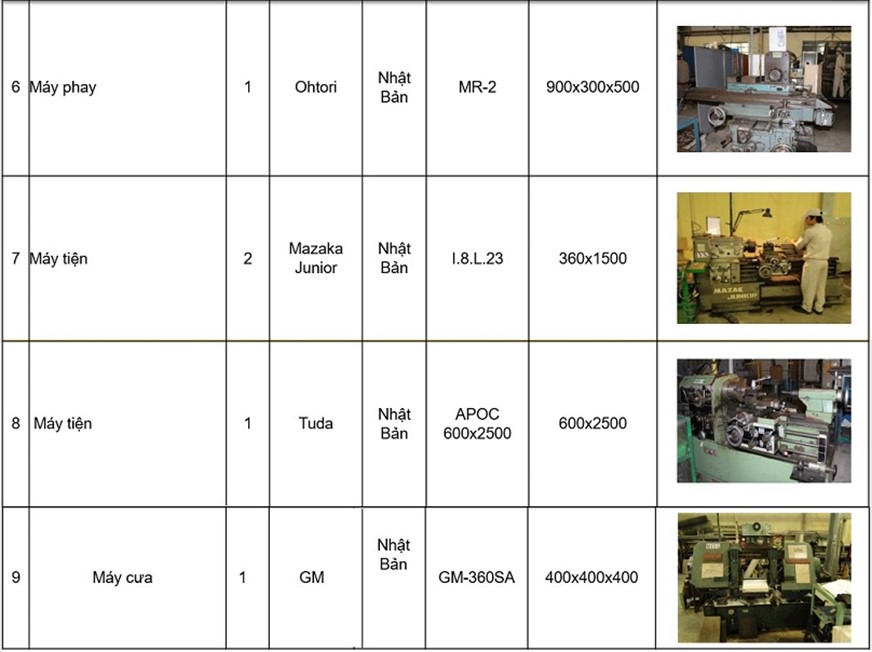

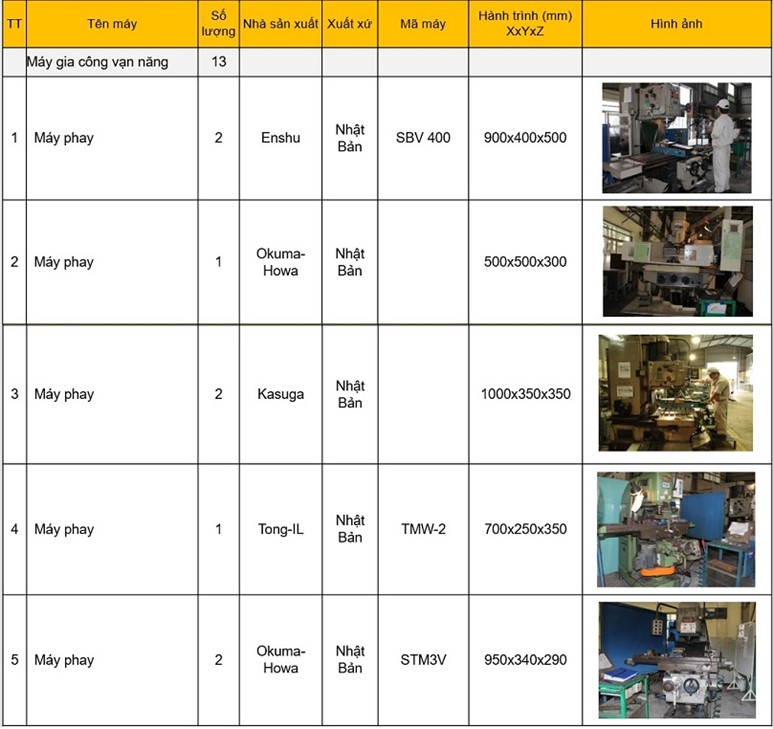

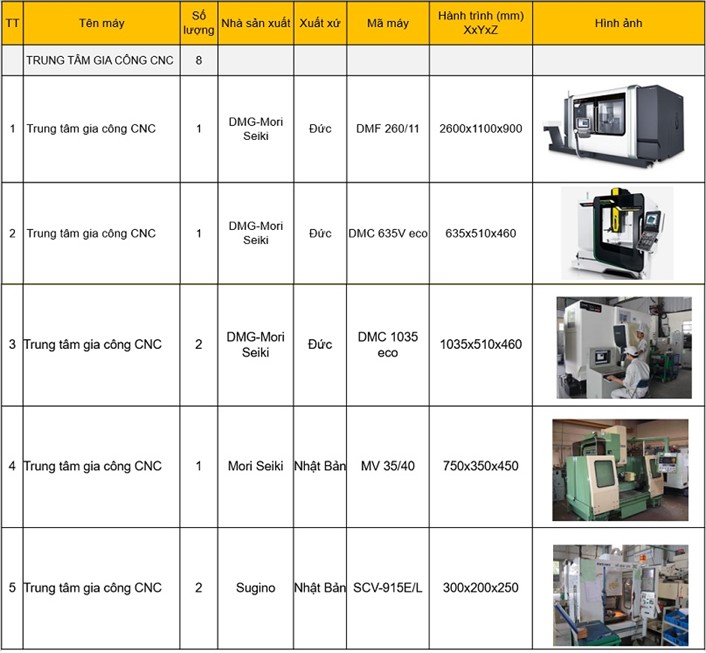

Năng lực máy móc thiết bị của CNCVina
