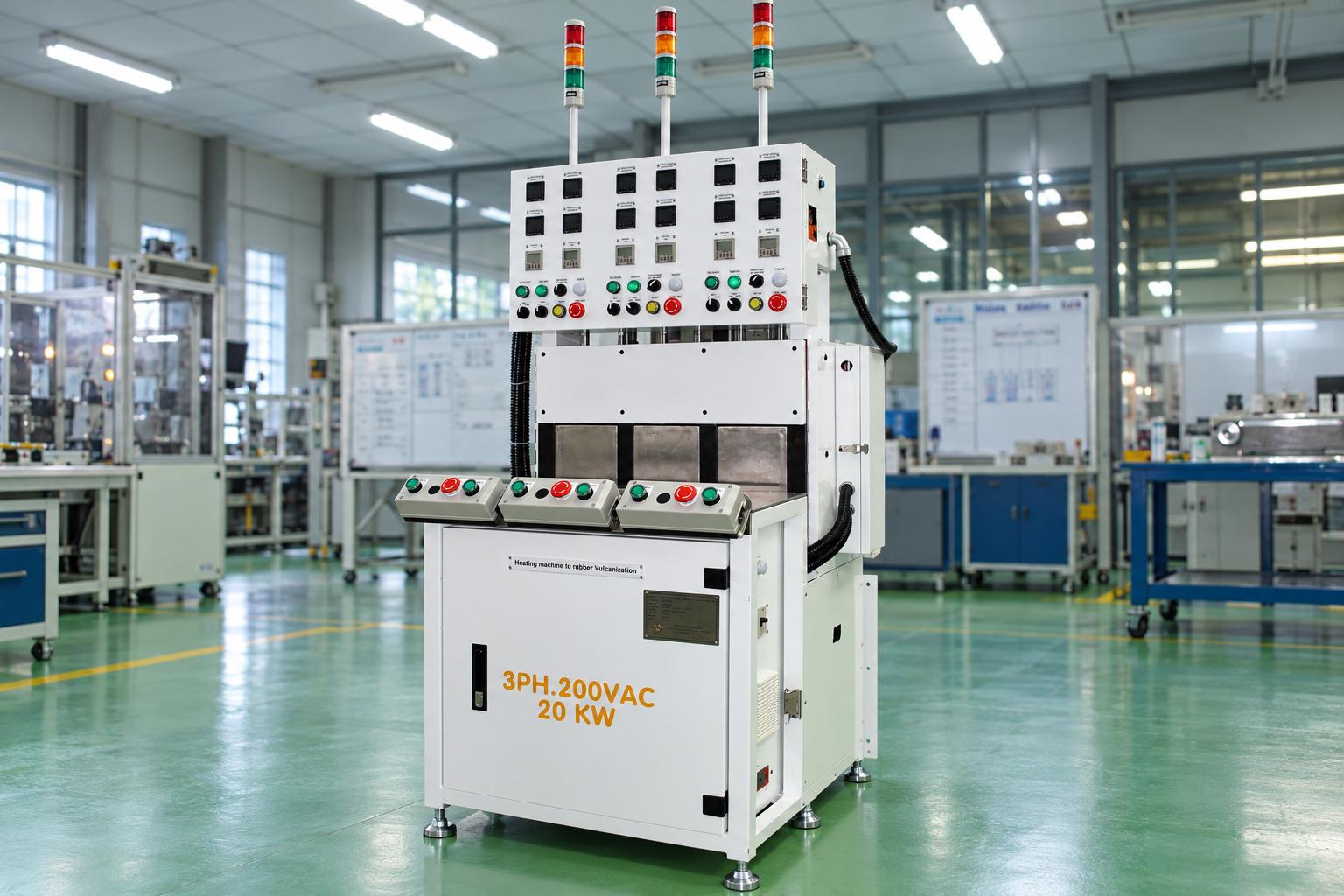

Máy gia nhiệt và lưu hóa cao su

Máy gia nhiệt và lưu hóa cao su là thiết bị công nghiệp được sử dụng để gia nhiệt và xử lý sản phẩm cao su trong khuôn theo chế độ công nghệ phù hợp. Máy kết hợp hệ thống gia nhiệt với cơ cấu nâng hạ khuôn và bộ điều khiển tự động nhằm đảm bảo quá trình xử lý diễn ra theo trình tự đã thiết lập. Việc kiểm soát nhiệt độ và thời gian giữ khuôn đóng vai trò quan trọng đối với chất lượng thành phẩm. Bên cạnh đó, thiết kế cơ cấu cơ khí cho phép điều chỉnh vị trí khuôn để phù hợp với yêu cầu sản xuất. Hệ thống điều khiển hỗ trợ phối hợp các chuyển động, giám sát trạng thái và nhận biết những bất thường trong quá trình vận hành. Thiết bị có thể được xem xét ứng dụng cho nhiều loại chi tiết cao su tùy theo đặc điểm vật liệu, kết cấu khuôn và yêu cầu kỹ thuật. Vậy máy lưu hóa cao su bằng khuôn có cấu tạo ra sao và được ứng dụng trong ngành công nghiệp nào? Bài viết dưới đây hãy cùng CNC VINA tìm hiểu chi tiết.

Thông số kỹ thuật Máy gia nhiệt và lưu hóa cao su

Nhiệt độ làm việc, thời gian ủ, kích thước khuôn và số sản phẩm trong mỗi chu kỳ cần được lựa chọn theo công nghệ cụ thể. Công suất nguồn 20 kW phục vụ chuẩn bị cấp điện; mức tiêu thụ thực tế cần đánh giá theo chế độ gia nhiệt và điều kiện sử dụng.

Vai trò Máy lưu hóa cao su bằng khuôn trong sản xuất sản phẩm cao su

Với sản phẩm cần lưu hóa bằng nhiệt trong khuôn, doanh nghiệp phải kiểm soát cách truyền nhiệt, thời gian giữ và điều kiện tiếp xúc của khuôn. Khi thay loại cao su, kích thước hoặc cấu tạo chi tiết, chế độ phù hợp cũng cần được xác nhận lại bằng sản phẩm thực tế.

Máy gia nhiệt khuôn cao su cung cấp các khối gia nhiệt, cơ cấu đưa khuôn vào vị trí làm việc và chu trình giữ có cài đặt thời gian. Những thành phần này giúp tổ chức công đoạn theo điều kiện đã thống nhất, giảm việc phụ thuộc vào thao tác theo dõi thời gian thủ công.

Kết quả cần đánh giá là chất lượng sản phẩm sau xử lý: hình dạng, kích thước, bề mặt và các đặc tính theo yêu cầu kỹ thuật. Nhiệt độ hiển thị trên bộ điều khiển là thông tin tại điểm đo; nhiệt độ thực của khuôn và mức lưu hóa của sản phẩm phải được kiểm chứng khi thiết lập quy trình.

Đặc điểm chính Máy gia nhiệt khuôn cao su

• Gia nhiệt từ hai phía: khối nhiệt trên và dưới truyền nhiệt vào khuôn qua các bề mặt tiếp xúc.

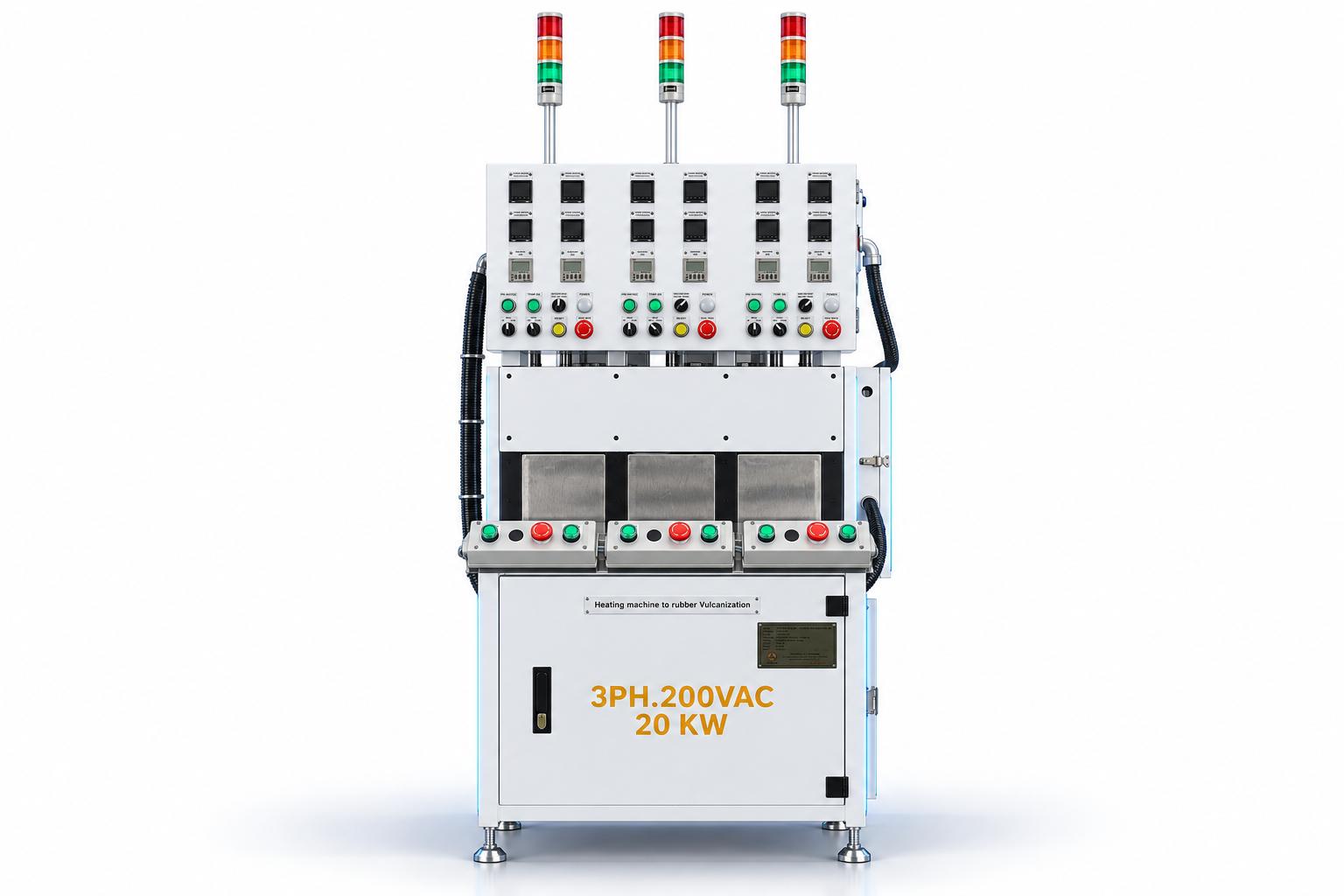

• Ba vị trí khuôn: cấu hình tham khảo bố trí ba cụm làm việc cùng các bộ điều khiển nhiệt và thời gian tương ứng.
• Chỉnh khe hở bằng cơ khí: tay quay, vít me và khóa trục hỗ trợ thiết lập vị trí khối nhiệt trên theo khuôn.
• Chu trình điều khiển PLC: phối hợp đóng cửa, nâng hạ khuôn và thời gian ủ theo phản hồi vị trí cơ cấu.
• Điều khiển và bảo vệ nhiệt riêng: các bộ điều khiển nhiệt làm việc và nhiệt bảo vệ được bố trí cho khối trên, dưới.

Cấu tạo và công nghệ liên quan

Thiết bị gia nhiệt khuôn cao su được cấu thành từ các bộ phận cơ khí, hệ thống gia nhiệt và điều khiển tự động, phối hợp để đảm bảo quá trình xử lý khuôn diễn ra theo yêu cầu. Mỗi cụm đảm nhiệm một chức năng riêng, từ truyền nhiệt, điều chỉnh vị trí khuôn đến kiểm soát chuyển động và thời gian vận hành. Việc thiết kế đồng bộ các bộ phận giúp thiết bị phù hợp với đặc điểm khuôn, yêu cầu công nghệ và điều kiện sản xuất thực tế.

Khối gia nhiệt trên và dưới

Điện trở dạng thanh được lắp trong các khối nhiệt. Nhiệt từ khối trên và dưới truyền sang khuôn khi cơ cấu đưa khuôn vào vị trí tiếp xúc. Đây là phần cần được thiết kế cùng kích thước khuôn, vùng tiếp xúc và chế độ xử lý sản phẩm.

Khả năng truyền nhiệt phụ thuộc cách bố trí điện trở, khối nhiệt và bề mặt tiếp xúc với khuôn. Khi chọn cấu hình, cần đánh giá thời gian làm nóng, khả năng phục hồi nhiệt sau nạp và phân bố nhiệt tại các vị trí cần kiểm soát. Các giá trị này phải được đo trong điều kiện có khuôn và sản phẩm.

Cảm biến và bộ điều khiển nhiệt độ

Can nhiệt, tức cảm biến nhiệt độ, cung cấp tín hiệu cho các bộ điều khiển. Máy có bộ điều khiển nhiệt làm việc và bộ điều khiển nhiệt bảo vệ riêng cho khối trên, dưới. Người vận hành cài các giá trị theo chế độ công nghệ và quy định vận hành của từng cấu hình.

Việc tách hai chức năng giúp theo dõi nhiệt làm việc và giới hạn bảo vệ theo thiết kế. Khi thử máy, cần kiểm tra tín hiệu cảm biến, giá trị hiển thị và phản hồi của mạch điều khiển. Đèn trạng thái nhiệt hỗ trợ nhận biết điều kiện của hệ thống; tiêu chí về nhiệt độ khuôn và sản phẩm cần được đánh giá bằng phép đo phù hợp.

Chỉnh chiều cao và khe hở khuôn

Khối trên có cơ cấu tay quay và vít me để điều chỉnh vị trí, kết hợp khóa trục giữ thiết lập. Vị trí cơ khí này phải phù hợp với chiều cao khuôn, hành trình cụm dưới và điều kiện tiếp xúc khi làm việc. Thước chỉ vị trí hỗ trợ kiểm soát việc căn chỉnh.

Khi đổi khuôn, cần kiểm tra lại khoảng mở để đưa vào, mặt tiếp xúc khi nâng và khả năng lấy khuôn sau chu trình. Việc xác nhận phải tính đến đường đi của khuôn và các chi tiết xung quanh, để tránh va chạm hoặc tiếp xúc lệch.

Nâng hạ và đóng mở cửa bằng khí nén

Xi lanh khí nén nâng cụm dưới lên vị trí làm việc; trục và bạc dẫn hướng hỗ trợ chuyển động của cụm. Cơ cấu cửa có xi lanh riêng để đóng mở theo chu trình. Tín hiệu vị trí được đưa về bộ điều khiển để phối hợp các bước.

Khi lựa chọn máy, cần xác định tải khuôn, hành trình và lực tác động cần thiết cho công đoạn. Áp suất nguồn khí chỉ là một điều kiện cấp cho cơ cấu; lực giữ khuôn còn phụ thuộc xi lanh và kết cấu. Những yêu cầu về lực hoặc áp suất tác dụng lên sản phẩm cần được xác nhận trong thiết kế và thử nghiệm.

Khung máy và khu vực thao tác khuôn

Khung đỡ các cụm nhiệt, cơ cấu nâng hạ và tủ điều khiển. Tấm cách nhiệt được bố trí trong cụm để hạn chế truyền nhiệt tới phần kết cấu liên quan. Phía trước có khu vực thao tác và con lăn dẫn hướng hỗ trợ di chuyển khuôn.

Khi bố trí tại nhà máy, cần tính không gian đưa khuôn vào, lấy ra và chuyển tới công đoạn tiếp theo. Chiều cao thao tác, cách cầm khuôn và phương án xử lý khuôn nóng phải phù hợp với điều kiện sản xuất thực tế.

PLC và cài đặt thời gian

PLC xử lý tín hiệu nút nhấn, công tắc lựa chọn, phản hồi xi lanh và các bộ thời gian. Bảng điều khiển sử dụng nút, công tắc, bộ điều khiển nhiệt và timer hiển thị số. Có chế độ bằng tay để điều khiển cơ cấu và chế độ tự động để chạy chu trình đã thiết lập.

Máy có cài đặt thời gian ủ khuôn và thời gian dành cho thao tác lấy, đổi sản phẩm. Hai khoảng thời gian phục vụ các mục đích khác nhau: một khoảng thuộc quá trình xử lý, khoảng còn lại giám sát việc chuyển sang chu kỳ tiếp theo. Năng suất cần được đánh giá từ toàn bộ quá trình nạp, xử lý và lấy sản phẩm.

Nguyên lý hoạt động, quy trình vận hành và bảo dưỡng Máy gia nhiệt và lưu hóa cao su

Thiết bị gia nhiệt khuôn và máy lưu hóa cao su bằng khuôn hoạt động dựa trên sự phối hợp giữa cơ cấu chuyển động, hệ thống điều khiển và chế độ nhiệt được cài đặt phù hợp. Để thiết bị vận hành ổn định, đảm bảo chất lượng sản phẩm và an toàn trong quá trình sử dụng, cần tuân thủ đúng quy trình làm việc, đồng thời thực hiện kiểm tra và bảo dưỡng định kỳ.

Quy trình làm việc Thiết bị gia nhiệt khuôn

Một chu trình của vị trí khuôn được tổ chức theo trình tự:

Bước 1: Chuẩn bị: Kiểm tra khuôn, vị trí cơ cấu và chế độ nhiệt, thời gian; khởi tạo máy về trạng thái sẵn sàng theo hướng dẫn vận hành.

Bước 2: Nạp sản phẩm: Người vận hành cho sản phẩm vào khuôn và đặt theo phương án thao tác đã thống nhất. Trước khi bắt đầu, cần xác nhận điều kiện công nghệ của khuôn và vùng làm việc.

Bước 3: Khởi động chu trình: Khi khuôn ở vị trí xuống, cửa mở và máy đủ điều kiện, người vận hành sử dụng hai nút khởi động theo hướng dẫn.

Bước 4: Đóng cửa và nâng khuôn: Bộ điều khiển thực hiện đóng cửa; sau khi nhận phản hồi cửa đóng, cơ cấu nâng khuôn lên. Khi có phản hồi vị trí trên, timer ủ được kích hoạt.

Bước 5: Giữ theo thời gian: Máy duy trì trạng thái xử lý trong khoảng thời gian đã cài. Chế độ nhiệt được điều khiển bằng các bộ điều khiển tương ứng.

Bước 6: Kết thúc và thao tác tiếp: Hết thời gian ủ, máy điều khiển hạ khuôn và mở cửa. Sau khi xác nhận vị trí cơ cấu, hệ thống chuyển sang khoảng thời gian dành cho thao tác lấy và chuẩn bị chu kỳ tiếp theo.

Người vận hành lấy sản phẩm hoặc khuôn theo quy trình đã được duyệt. Khi có lỗi vị trí hoặc quá thời gian thao tác, đèn và còi hỗ trợ nhận biết trạng thái để kiểm tra. Điều kiện nhiệt trước khi chạy và tiêu chí kết thúc công nghệ cần được xác định cho từng sản phẩm.

Lưu ý trong quá trình vận hành và bảo dưỡng Máy lưu hóa cao su bằng khuôn

Trước khi chạy, cần xác nhận đúng khuôn, vị trí chỉnh khe hở, chế độ nhiệt và thời gian đã được duyệt. Các bề mặt tiếp xúc, đường đi của khuôn và con lăn hỗ trợ phải được giữ sạch để không gây lệch, cấn hoặc ảnh hưởng đến thao tác.

Bảo dưỡng tập trung vào vít me, khóa trục, trục và bạc dẫn hướng, xi lanh, đường khí, dây điện trở và cảm biến nhiệt. Cần theo dõi chuyển động bất thường, rò khí, đầu nối lỏng và dấu hiệu gia nhiệt không ổn định; kiểm tra chức năng cảnh báo theo kế hoạch của máy.

Khi vệ sinh, căn chỉnh hoặc sửa chữa, cần dừng, cô lập điện và khí, đồng thời kiểm soát nhiệt còn lại theo hướng dẫn bảo dưỡng. Sau khi khắc phục lỗi, người có trách nhiệm xác nhận điều kiện chạy lại trước khi khởi tạo chu trình.

Ứng dụng trong sản xuất công nghiệp

• Gia nhiệt và lưu hóa sản phẩm cao su đặt trong khuôn. Đây là công đoạn phù hợp với nguyên lý của máy: Khuôn nhận nhiệt từ các khối trên, dưới và được giữ trong vị trí làm việc theo thời gian cài đặt. Việc áp dụng cần xác nhận tương quan giữa khuôn, cơ cấu và chế độ xử lý của vật liệu để đạt yêu cầu sản phẩm.
• Phát triển phương án cho chi tiết cao su dạng trục hoặc con lăn. Với sản phẩm cần xử lý nhiệt trong khuôn theo chiều dài, doanh nghiệp có thể xem xét thiết kế khối nhiệt và phương án đặt khuôn tương ứng. Cần thử phân bố nhiệt dọc khuôn, cách tiếp xúc và chất lượng sau xử lý. Khả năng áp dụng cho từng chi tiết phải được xác nhận bằng thiết kế và thử mẫu.
• Thiết kế cho các chi tiết cao su kỹ thuật khác. Những sản phẩm như vòng, đệm hoặc chi tiết định hình có thể được khảo sát theo khuôn và quy trình riêng. Các yêu cầu về vật liệu, lực giữ, kích thước và cách lấy sản phẩm quyết định phạm vi thiết kế. Cấu hình cần được đánh giá cho công đoạn cụ thể trước khi đưa vào sản xuất.
• Tổ chức công đoạn xử lý theo nhiều vị trí khuôn. Ba cụm làm việc là cơ sở để bố trí thao tác nạp, ủ và lấy trong cùng khu vực. Nhà máy cần xác định cách phân bổ người vận hành, thời gian chuyển khuôn và tiêu chí kiểm tra giữa các chu kỳ. Số sản phẩm hoàn thành phải được đo theo khuôn, thời gian xử lý và cách tổ chức công việc thực tế.

Những tiêu chí khách hàng cần xác định

Vật liệu và yêu cầu sản phẩm

Cần làm rõ loại cao su, tình trạng sản phẩm trước xử lý và yêu cầu sau lưu hóa. Những tiêu chí như kích thước, bề mặt, độ cứng hoặc độ bám dính nếu có phải gắn với quy định kỹ thuật của sản phẩm và phương pháp kiểm tra tương ứng.

Chế độ nhiệt và thời gian cần được lựa chọn theo công thức vật liệu, cấu tạo chi tiết và kết quả thử. Khi thay vật liệu hoặc biến thể sản phẩm, cần đánh giá lại điều kiện xử lý trước khi dùng chung chế độ.

Khuôn và điều kiện tiếp xúc

Kích thước ngoài, khối lượng, chiều cao khuôn, vị trí tiếp xúc và cách lấy ra đều ảnh hưởng đến cấu hình. Khuôn nhiều vị trí sản phẩm cần được kiểm tra phân bố nhiệt và kết quả ở các vị trí khác nhau.

Người mua nên cung cấp khuôn hoặc bản vẽ để đánh giá hành trình, khe hở và phương án đỡ. Yêu cầu về lực giữ cũng cần được thống nhất, thay vì chỉ chọn theo kích thước ngoài của máy.

Nhiệt độ và khả năng phục hồi nhiệt

Ngoài giá trị cài đặt, cần xác định vùng nhiệt được chấp nhận tại khuôn, thời gian làm nóng và khả năng phục hồi sau một lần nạp. Nếu sản phẩm nhạy với chênh lệch nhiệt, phép đo phải đại diện cho các vùng ảnh hưởng đến chất lượng.

Thử trong điều kiện có tải giúp đánh giá mối liên hệ giữa số hiển thị, nhiệt độ khuôn và kết quả sản phẩm. Đây là căn cứ để thống nhất chế độ vận hành và giới hạn bảo vệ.

Chu kỳ và điều kiện lắp đặt

Chu kỳ đầy đủ gồm chuẩn bị, nạp, chuyển động cơ cấu, thời gian ủ và thao tác lấy. Cần tính thêm việc chuyển khuôn hoặc xử lý tiếp sau chu trình nếu công nghệ yêu cầu. Mức tự động hóa phù hợp được lựa chọn từ các bước này.

Nhà máy cần chuẩn bị nguồn điện phù hợp, nguồn khí theo thiết kế và không gian thao tác khuôn nóng. Phương án bố trí nên gắn với luồng sản phẩm, vị trí kiểm tra và khả năng tiếp cận bảo dưỡng.

Thử mẫu và nghiệm thu

Thử máy nên thực hiện bằng khuôn, vật liệu và lượng sản phẩm đại diện cho điều kiện dự kiến. Các nội dung cần thống nhất gồm:

• Đo nhiệt tại các vị trí cần kiểm soát trên khuôn và đối chiếu với hiển thị.
• Đánh giá thời gian làm nóng, phục hồi nhiệt và độ lặp lại giữa các chu kỳ.
• Kiểm tra hình dạng, kích thước, bề mặt và đặc tính sản phẩm theo yêu cầu.
• Xác nhận tiếp xúc khuôn, chuyển động nâng hạ và phản hồi vị trí cửa.
• Đo chu kỳ đầy đủ, thao tác lấy, đổi khuôn và khả năng phối hợp công đoạn tiếp theo.
• Kiểm tra cảnh báo, dừng, bảo vệ nhiệt và khởi tạo theo quy trình vận hành.

Kết quả cần ghi rõ mẫu, khuôn, chế độ nhiệt, thời gian và phương pháp kiểm tra. Các tiêu chí đạt được phải thống nhất trước bàn giao để nhà máy có căn cứ vận hành và đánh giá sản phẩm.

Câu hỏi thường gặp

Máy tự thực hiện những bước nào?

Máy phối hợp đóng cửa, nâng hạ khuôn và thời gian ủ trong chế độ tự động. Người vận hành chuẩn bị khuôn, nạp sản phẩm và thực hiện thao tác lấy. Yêu cầu tự động hóa thêm các bước này cần được khảo sát theo sản phẩm.

Nhiệt độ và thời gian lưu hóa được chọn như thế nào?

Các giá trị phải dựa trên vật liệu, khuôn, cấu tạo chi tiết và yêu cầu chất lượng. Thử mẫu với phép đo nhiệt phù hợp giúp xác nhận chế độ trước khi áp dụng cho sản xuất; giá trị hiển thị trên thiết bị cần được đối chiếu với nhiệt thực tại khuôn.

Một máy có thể dùng cho nhiều khuôn không?

Có thể xem xét khi khuôn tương thích với vùng tiếp xúc, hành trình, tải và phương án đặt, lấy. Cơ cấu chỉnh khe hở hỗ trợ căn chỉnh cơ khí. Mỗi khuôn vẫn cần được xác nhận chế độ nhiệt, thời gian và kết quả sản phẩm.

Ba vị trí khuôn có quyết định năng suất không?

Năng suất còn phụ thuộc số sản phẩm trong khuôn, thời gian ủ và thao tác nạp, lấy. Cần đo chu kỳ hoàn chỉnh và cách tổ chức công việc để xác định sản lượng phù hợp.

CNC VINA có thể thay đổi cấu hình theo yêu cầu không?

CNC VINA có thể thiết kế phương án khối nhiệt, kích thước khuôn, số vị trí và chu trình theo nhu cầu. Các thay đổi về công suất, cơ cấu hoặc mức tự động hóa cần được đánh giá cùng yêu cầu công nghệ và thử mẫu.

Máy gia nhiệt và lưu hóa cao su CNC VINA là sản phẩm được ứng dụng trong ngành cơ khí giúp xử lý sản phẩm đặt trong khuôn bằng các khối nhiệt trên và dưới. Điện trở gia nhiệt kết hợp cảm biến và bộ điều khiển nhiệt làm việc, nhiệt bảo vệ. PLC phối hợp đóng cửa, nâng hạ khuôn và thời gian ủ theo phản hồi vị trí cơ cấu. Người vận hành chuẩn bị khuôn, nạp sản phẩm và thực hiện thao tác lấy sau chu trình. Cấu hình tham khảo có ba vị trí làm việc, dùng khí nén và cơ cấu tay quay để chỉnh khe hở theo khuôn. Khi lựa chọn, cần xác định vật liệu, kích thước khuôn, vùng tiếp xúc, yêu cầu nhiệt và chất lượng sau xử lý. Thử mẫu cần đánh giá nhiệt tại khuôn, khả năng phục hồi, độ lặp lại và chu kỳ đầy đủ. Những chi tiết cao su kỹ thuật khác có thể được khảo sát theo thiết kế và quy trình riêng. CNC VINA có thể thiết kế khối nhiệt, cơ cấu và trình tự điều khiển theo nhu cầu, kết hợp thử sản phẩm thực tế để thống nhất cấu hình và tiêu chí bàn giao máy.
