Máy phun nhựa thông bản mạch dạng tích hợp inline

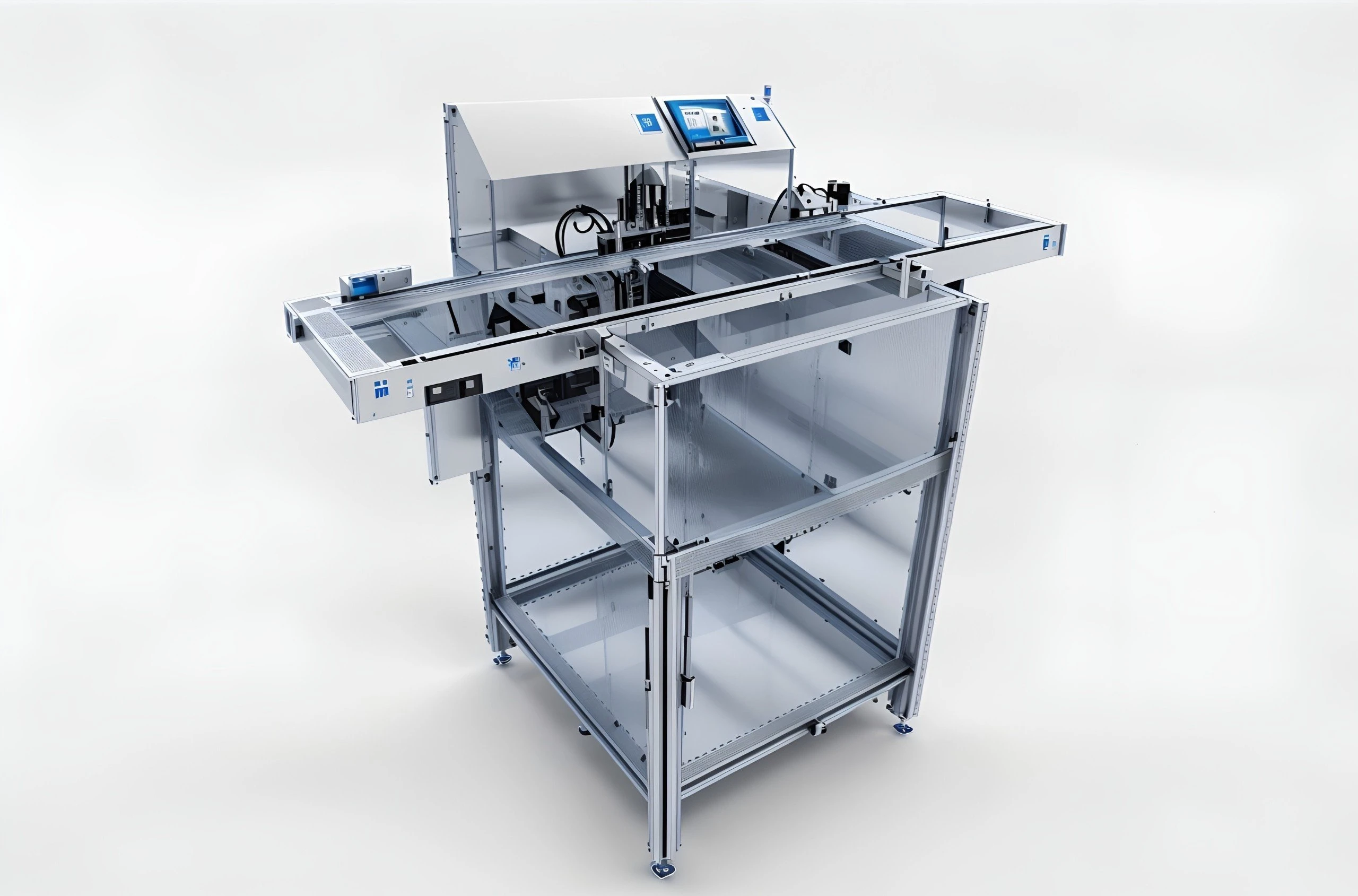

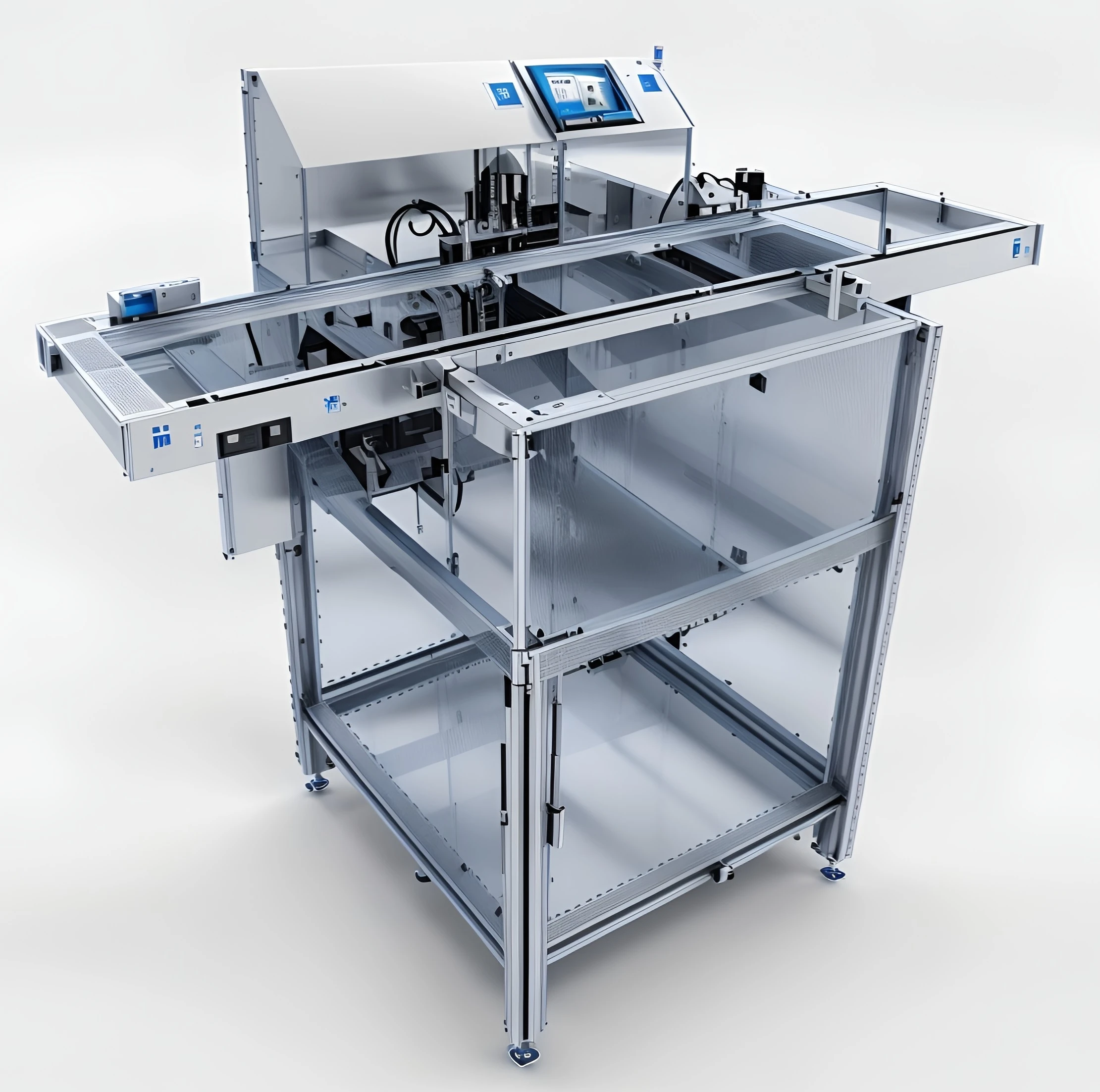

Giới thiệu về máy phun nhựa thông bản mạch dạng tích hợp Inline

Máy phun nhựa thông bản mạch dạng Inline là thiết bị tự động được sử dụng để phun chất trợ hàn (Flux) lên PCB trước khi bo mạch chuyển sang công đoạn hàn, đặc biệt là trong các dây chuyền hàn sóng hoặc hàn chọn lọc. Máy sử dụng hệ thống băng tải để đưa PCB vào vùng phun, kết hợp với cơ cấu di chuyển đầu phun và hệ thống điều khiển tọa độ nhằm phân bố lượng flux theo vùng đã cài đặt. So với phương pháp phun flux thủ công, hệ thống tự động giúp kiểm soát tốt hơn vị trí, lượng phun và độ ổn định giữa các sản phẩm. Đặc biệt, với dây chuyền sản xuất số lượng lớn, máy phun flux Inline có thể kết nối trực tiếp với các thiết bị phía trước và phía sau, giúp giảm thao tác của công nhân và duy trì dòng sản xuất liên tục.

Nguyên lý hoạt động của máy phun nhựa thông bản mạch dạng Inline

Bước 1: Đưa PCB vào máy

PCB được đưa vào máy thông qua hệ thống băng tải. Khi bo mạch đến vị trí xác định, hệ thống điều khiển sẽ nhận tín hiệu và thực hiện chu trình phun theo chương trình đã cài đặt.

Bước 2: Xác định vùng phun

Người vận hành thiết lập tọa độ và phạm vi cần phun thông qua giao diện điều khiển HMI. Tùy cấu hình máy, vị trí phun có thể được thiết lập bằng chế độ dạy điểm, cho phép người vận hành xác định trực tiếp các điểm hoặc đường phun trên chương trình.

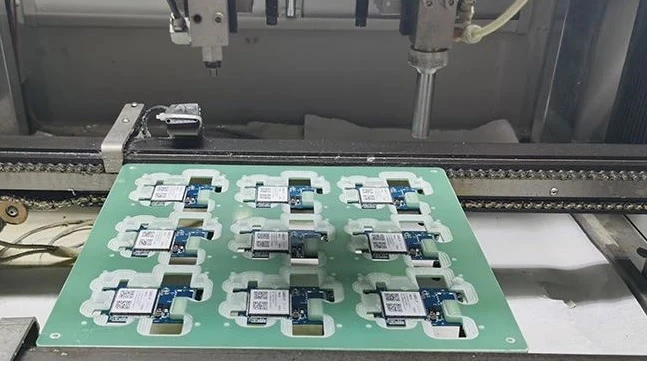

Bước 3: Thực hiện phun flux

Cụm đầu phun di chuyển theo tọa độ đã lập trình và phun flux lên vùng yêu cầu. Cơ cấu chuyển động sử dụng động cơ điều khiển chính xác, giúp đầu phun duy trì quỹ đạo ổn định trong quá trình hoạt động. Đối với thiết kế của CNC VINA, phương pháp phun được tối ưu để tập trung flux vào mặt dưới của PCB, phù hợp với các ứng dụng chuẩn bị bo mạch cho công đoạn hàn. Việc kiểm soát hướng và vùng phun giúp hạn chế hiện tượng sương flux hoặc chất lỏng phát tán sang những khu vực không mong muốn.

Bước 4: Thu gom phần flux dư

Hệ thống hút được sử dụng để thu gom sương và phần chất lỏng dư trong khu vực phun, giúp giữ khu vực làm việc sạch hơn và hạn chế flux phát tán ra ngoài.

Bước 5: PCB chuyển sang công đoạn tiếp theo

Sau khi hoàn thành chu trình, PCB tiếp tục di chuyển trên băng tải sang công đoạn tiếp theo của dây chuyền, chẳng hạn như khu vực gia nhiệt và hàn. Toàn bộ quá trình được thực hiện tự động theo chương trình đã thiết lập, giúp giảm thao tác thủ công và tăng tính nhất quán giữa các sản phẩm.

Thông số kỹ thuật máy phun nhựa thông bản mạch dạng tích hợp inline

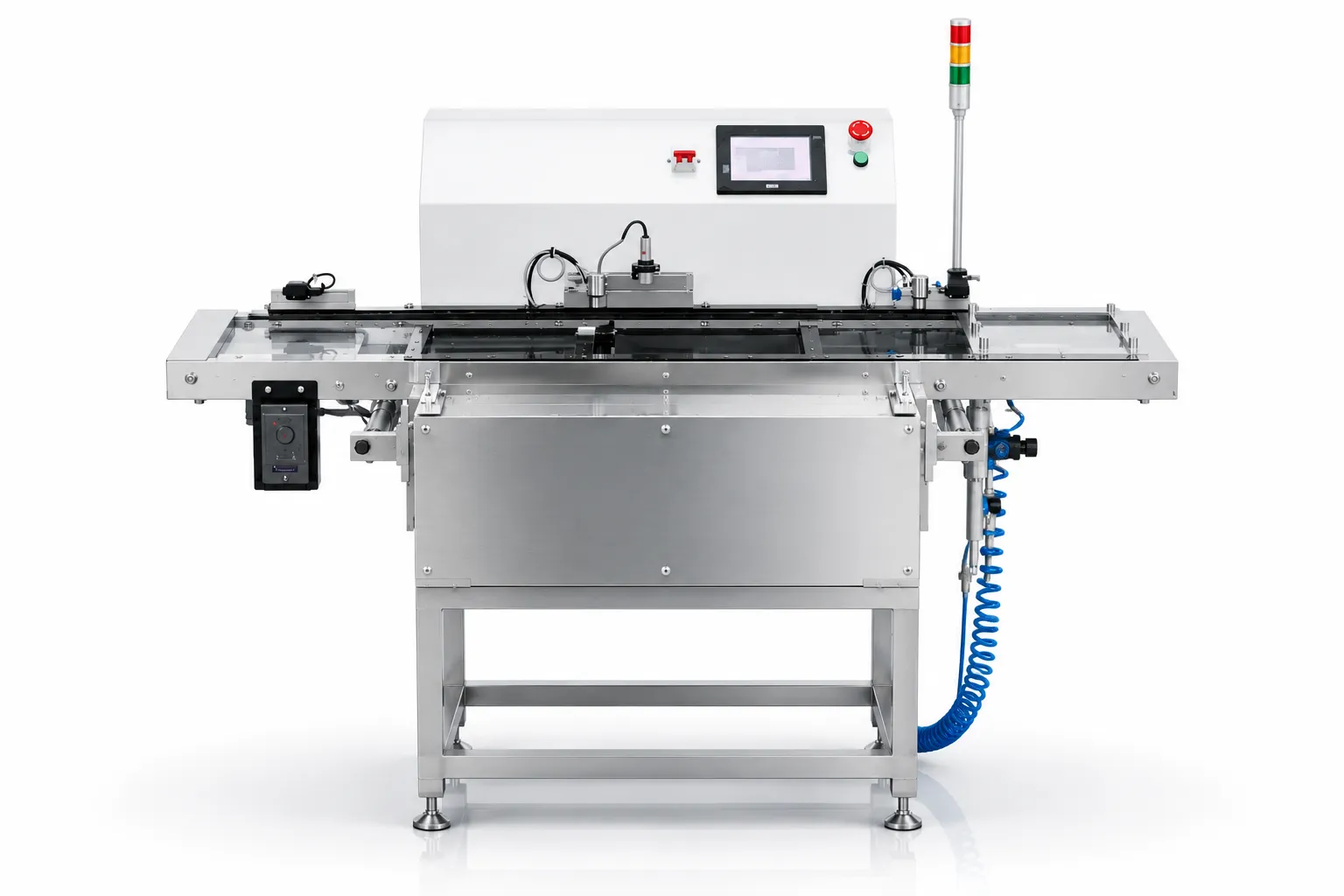

Tính năng nổi bật của công nghệ phun nhựa thông trên máy CNC VINA

Tùy theo đặc điểm PCB, loại flux và yêu cầu của dây chuyền, cấu hình máy có thể được thiết kế và điều chỉnh khác nhau. Máy phun nhựa thông dạng Inline của CNC VINA tập trung vào khả năng kiểm soát vùng phun, tiết kiệm vật liệu và tích hợp vào dây chuyền sản xuất.

Phun tập trung, hạn chế ảnh hưởng đến khu vực không cần xử lý

Một trong những yếu tố quan trọng khi phun flux là kiểm soát vùng phun. Nếu lượng flux phát tán quá rộng, không chỉ gây lãng phí vật liệu mà còn có thể làm tăng lượng chất cần vệ sinh trong máy và khu vực sản xuất. Thiết kế của CNC VINA tập trung đầu phun ở khoảng cách phù hợp với PCB, kết hợp hệ thống hút để kiểm soát sương và phần flux dư. Nhờ đó, lượng flux được tập trung tốt hơn vào khu vực cần xử lý.

Kiểm soát lượng flux theo chương trình

Lượng flux sử dụng không nên được điều chỉnh theo cảm tính mà cần phù hợp với loại flux, PCB và yêu cầu của công đoạn hàn phía sau. Máy tự động cho phép thiết lập chương trình phun và kiểm soát quá trình theo các thông số đã xác định. Việc kiểm soát ổn định lượng flux giúp hạn chế hai tình trạng thường gặp: phun quá ít khiến quá trình hàn không đạt yêu cầu hoặc phun quá nhiều gây lãng phí và làm tăng lượng dư flux trên PCB.

Hỗ trợ nhiều dạng quỹ đạo phun

Cơ cấu chuyển động của đầu phun cho phép thiết lập tọa độ và quỹ đạo theo biên dạng cần xử lý. Điều này giúp máy có thể đáp ứng nhiều thiết kế PCB khác nhau thay vì chỉ phun cố định trên một vùng. Khi thay đổi mã sản phẩm, người vận hành có thể lựa chọn hoặc thiết lập chương trình tương ứng trên hệ thống điều khiển.

Tiết kiệm vật liệu

Phun flux tự động theo vùng và lượng được kiểm soát giúp hạn chế lượng dung dịch sử dụng so với phương pháp phun thủ công hoặc phun không kiểm soát. Theo cấu hình và điều kiện ứng dụng thực tế, thiết kế phun tập trung của máy có thể giúp giảm đáng kể lượng flux tiêu thụ. Mức tiết kiệm thực tế cần được đánh giá dựa trên loại flux, kích thước PCB, vùng phun và chế độ vận hành.

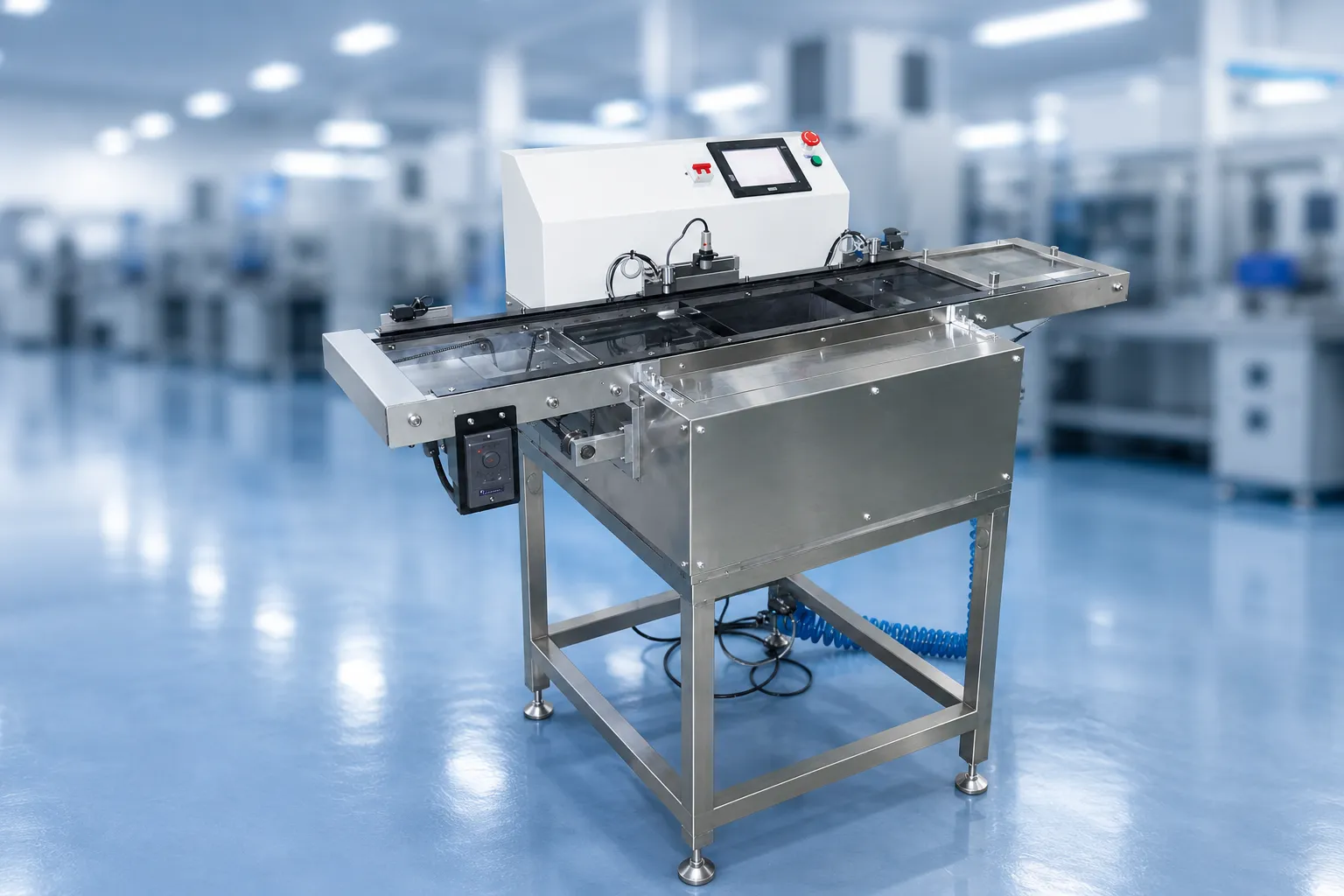

Tích hợp trực tiếp vào dây chuyền

Máy được thiết kế theo dạng Inline, do đó có thể kết nối với hệ thống băng tải và các thiết bị khác trong dây chuyền sản xuất PCB. Khả năng điều chỉnh chiều rộng chuyền trong phạm vi thiết kế giúp máy có thể đáp ứng nhiều kích thước bo mạch khác nhau. Khi triển khai thực tế, cấu hình kết nối và chiều cao truyền PCB có thể được tùy chỉnh theo yêu cầu của dây chuyền.

Điều khiển trực quan bằng HMI

Giao diện HMI giúp người vận hành theo dõi trạng thái máy và cài đặt các chương trình phun. Hệ thống cũng có chức năng cảnh báo khi phát hiện lỗi hoặc điều kiện vận hành bất thường, hỗ trợ việc kiểm tra và xử lý sự cố nhanh hơn.

Những lợi ích chính của lớp phủ trên bề mặt bản mạch

Tự động hóa công đoạn phun flux

Trong phương pháp phun thủ công, lượng flux và vị trí phun có thể thay đổi theo thao tác của từng người vận hành. Khi sản lượng tăng, sự khác biệt này có thể ảnh hưởng đến tính ổn định của công đoạn hàn phía sau. Máy phun flux Inline tự động hóa toàn bộ quá trình đưa PCB vào vùng xử lý, xác định vị trí và thực hiện phun theo chương trình đã thiết lập. Sau khi hoàn thành, PCB tiếp tục được chuyển sang công đoạn tiếp theo thông qua hệ thống băng tải.

Việc tự động hóa giúp giảm các thao tác lặp lại của công nhân, đồng thời tạo ra một quy trình có tính ổn định và khả năng lặp lại cao hơn. Đây là lợi thế đặc biệt quan trọng đối với các dây chuyền sản xuất liên tục hoặc sản xuất PCB với số lượng lớn.

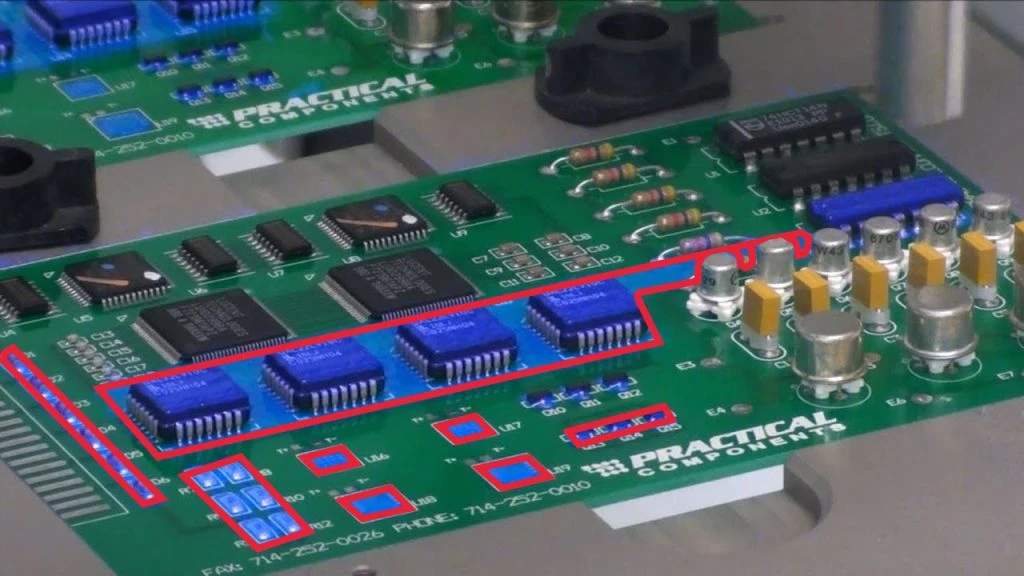

Kiểm soát chính xác vị trí và lượng flux

Lượng flux sử dụng có ảnh hưởng trực tiếp đến quá trình hàn. Nếu lượng flux quá thấp, khả năng hỗ trợ làm sạch bề mặt kim loại và cải thiện quá trình làm ướt có thể không đạt yêu cầu. Ngược lại, sử dụng quá nhiều flux có thể làm tăng lượng dư sau hàn, gây lãng phí vật liệu và làm tăng yêu cầu vệ sinh thiết bị.

Máy phun tự động cho phép thiết lập vị trí, quỹ đạo và chế độ phun theo từng loại PCB. Cụm đầu phun di chuyển theo tọa độ đã lập trình, giúp flux được phân phối tập trung vào khu vực cần xử lý thay vì phun tràn lan trên toàn bộ bo mạch. Nhờ đó, quá trình phun có thể được kiểm soát ổn định hơn giữa các sản phẩm cùng mã.

Giảm tiêu hao flux và hạn chế lượng phun dư

Một trong những ưu điểm của phương pháp phun có kiểm soát là khả năng đưa flux đến đúng khu vực cần thiết. Thay vì sử dụng một lượng lớn dung dịch để đảm bảo toàn bộ bề mặt được phủ như trong một số phương pháp phun không kiểm soát, hệ thống có thể thiết lập vùng và quỹ đạo phun phù hợp với thiết kế PCB. Máy CNC VINA sử dụng đầu phun có khoảng cách phun được tối ưu và kết hợp hệ thống hút trong khu vực phun để hạn chế sương flux phát tán ra xung quanh. Điều này không chỉ giúp sử dụng vật liệu hiệu quả hơn mà còn góp phần giữ khu vực bên trong máy sạch hơn, giảm lượng flux bám lên các bộ phận không cần thiết. Mức tiêu hao thực tế vẫn phụ thuộc vào loại flux, độ nhớt, kích thước PCB, vùng cần phun và thông số công nghệ được thiết lập. Vì vậy, lượng tiết kiệm cần được đánh giá dựa trên điều kiện sản xuất thực tế thay vì áp dụng một tỷ lệ cố định cho mọi sản phẩm.

Nâng cao tính ổn định của công đoạn hàn

Flux không chỉ đơn thuần là một lớp dung dịch được phun lên PCB mà là một phần của quá trình chuẩn bị bề mặt trước khi hàn. Flux hỗ trợ loại bỏ hoặc hạn chế ảnh hưởng của lớp oxit trên bề mặt kim loại và cải thiện khả năng làm ướt của vật liệu hàn. Khi lượng flux và vị trí phun được duy trì ổn định, điều kiện đầu vào của công đoạn hàn cũng được kiểm soát tốt hơn. Điều này góp phần giảm sự biến động giữa các PCB và hỗ trợ quá trình hình thành mối hàn ổn định. Tuy nhiên, hiệu quả cuối cùng còn phụ thuộc vào loại flux, nhiệt độ gia nhiệt, thời gian tiếp xúc nhiệt và các thông số của công đoạn hàn phía sau.

Rút ngắn thời gian và nâng cao năng suất

Với hệ thống băng tải Inline, PCB được tự động đưa vào vùng phun và chuyển sang công đoạn tiếp theo theo chu kỳ đã thiết lập. Người vận hành không phải liên tục đưa từng bo mạch vào máy, căn chỉnh vị trí và thực hiện phun thủ công. Khi được đồng bộ với tốc độ của toàn bộ dây chuyền, máy có thể duy trì chu kỳ xử lý ổn định và hạn chế tình trạng công đoạn phun trở thành điểm nghẽn trong sản xuất. Đây là yếu tố đặc biệt có ý nghĩa đối với các nhà máy cần duy trì sản lượng cao trong thời gian dài.

Dễ dàng thay đổi chương trình khi sản xuất nhiều loại PCB

Trong thực tế, một nhà máy có thể phải sản xuất nhiều mã PCB với kích thước và vùng cần phun khác nhau. Nếu thực hiện thủ công, việc thay đổi sản phẩm phụ thuộc nhiều vào người vận hành và dễ phát sinh sai lệch. Với hệ thống điều khiển HMI và chế độ dạy điểm, doanh nghiệp có thể thiết lập các chương trình phun khác nhau cho từng loại PCB. Khi chuyển sang mã sản phẩm mới, người vận hành có thể lựa chọn chương trình tương ứng và điều chỉnh các thông số cần thiết. Điều này giúp tăng tính linh hoạt của dây chuyền và phù hợp với mô hình sản xuất nhiều sản phẩm.

Tích hợp trực tiếp với dây chuyền sản xuất

Thiết kế Inline cho phép máy phun flux kết nối với các thiết bị khác thông qua hệ thống băng tải, thay vì hoạt động như một máy độc lập. PCB có thể được chuyển liên tục từ công đoạn trước sang máy phun và tiếp tục sang công đoạn hàn phía sau. Khi tích hợp vào dây chuyền, các yếu tố như chiều cao truyền PCB, chiều rộng băng tải, tốc độ di chuyển và tín hiệu giao tiếp giữa các thiết bị cần được đồng bộ. Máy có khả năng điều chỉnh theo yêu cầu của dây chuyền sẽ giúp quá trình tích hợp thuận lợi hơn và hạn chế phải thay đổi nhiều thiết bị hiện có.

Cải thiện điều kiện vận hành và bảo trì

Quá trình phun flux có thể tạo ra sương hoặc lượng dung dịch dư bám trong khu vực làm việc. Nếu không được kiểm soát, flux có thể tích tụ trên các bộ phận bên trong máy và ảnh hưởng đến quá trình vận hành cũng như công tác bảo trì. Hệ thống hút và thu gom tại vùng phun giúp kiểm soát phần flux dư, hạn chế phát tán trong không gian máy. Bên cạnh đó, việc tự động hóa và thiết kế các bộ phận cấp liệu, đầu phun có thể tiếp cận để vệ sinh giúp quá trình bảo trì thuận tiện hơn. Việc vệ sinh định kỳ vẫn cần được thực hiện theo loại flux và hướng dẫn kỹ thuật của nhà sản xuất để đảm bảo độ ổn định của thiết bị.

Giảm sự phụ thuộc vào nhân công

Máy tự động không chỉ thay thế thao tác phun mà còn giúp chuyển vai trò của người vận hành từ trực tiếp thực hiện công đoạn sang giám sát và kiểm soát hệ thống. Công nhân có thể tập trung vào việc theo dõi trạng thái máy, kiểm tra PCB, bổ sung vật liệu và xử lý cảnh báo khi cần thiết. Điều này giúp doanh nghiệp giảm sự phụ thuộc vào kỹ năng thao tác thủ công, đồng thời dễ dàng chuẩn hóa quy trình giữa các ca sản xuất. Khi kết hợp với các thiết bị tự động khác trong dây chuyền SMT hoặc dây chuyền hàn PCB, máy phun flux trở thành một mắt xích trong quy trình sản xuất có mức độ tự động hóa cao hơn.

Ứng dụng của máy phun nhựa thông bản mạch

Máy phun flux được ứng dụng trong các dây chuyền sản xuất và lắp ráp PCB có sử dụng chất trợ hàn trong quá trình hàn. Thiết bị phù hợp với nhiều lĩnh vực sản xuất điện tử như sản xuất linh kiện và thiết bị điện tử, bo mạch điều khiển, thiết bị điện – điện tử công nghiệp, hệ thống tự động hóa, điện tử ô tô, thiết bị gia dụng và các sản phẩm điện tử tiêu dùng. Đặc biệt, máy phát huy hiệu quả trong những dây chuyền cần xử lý PCB với sản lượng lớn, yêu cầu lượng flux được kiểm soát ổn định và cần kết nối liên tục với các công đoạn hàn phía sau. Trong các dây chuyền sử dụng công nghệ hàn sóng hoặc các phương pháp hàn có yêu cầu phun flux trước khi hàn, máy có thể đảm nhiệm công đoạn phân phối chất trợ hàn theo vùng và chương trình đã thiết lập. Thay vì phun thủ công trên toàn bộ bề mặt hoặc theo thao tác của người vận hành, hệ thống tự động giúp tập trung flux vào khu vực cần xử lý, hạn chế lượng vật liệu dư và duy trì sự ổn định giữa các PCB.

Tùy theo sản phẩm, cấu hình máy cần được lựa chọn dựa trên kích thước và thiết kế PCB, loại flux sử dụng, vùng cần phun, sản lượng yêu cầu và đặc điểm của thiết bị hàn ở công đoạn tiếp theo. Việc khảo sát đồng thời các yếu tố này giúp đảm bảo máy phun flux có thể hoạt động ổn định và đồng bộ với toàn bộ dây chuyền sản xuất.

Máy phun nhựa thông bản mạch tự động của CNC VINA là thiết bị được ứng dụng rộng rãi trong các dây chuyền sản xuất công nghiệp hiện đại. Với công nghệ phun nhựa tiên tiến, máy mang lại nhiều ưu điểm như tự động hóa quy trình, nâng cao năng suất, chất lượng sản phẩm và tiết kiệm chi phí. Lớp phủ nhựa trợ dung dịch do máy tạo ra có tác dụng bảo vệ bề mặt, tăng độ bám dính và cách điện hiệu quả. Vì thế, máy phun nhựa thông bản mạch chính là sự lựa chọn hoàn hảo cho mọi dây chuyền sản xuất điện tử, cơ khí và các ngành công nghiệp khác.
