Robot hàn 3 trục bảng mạch in

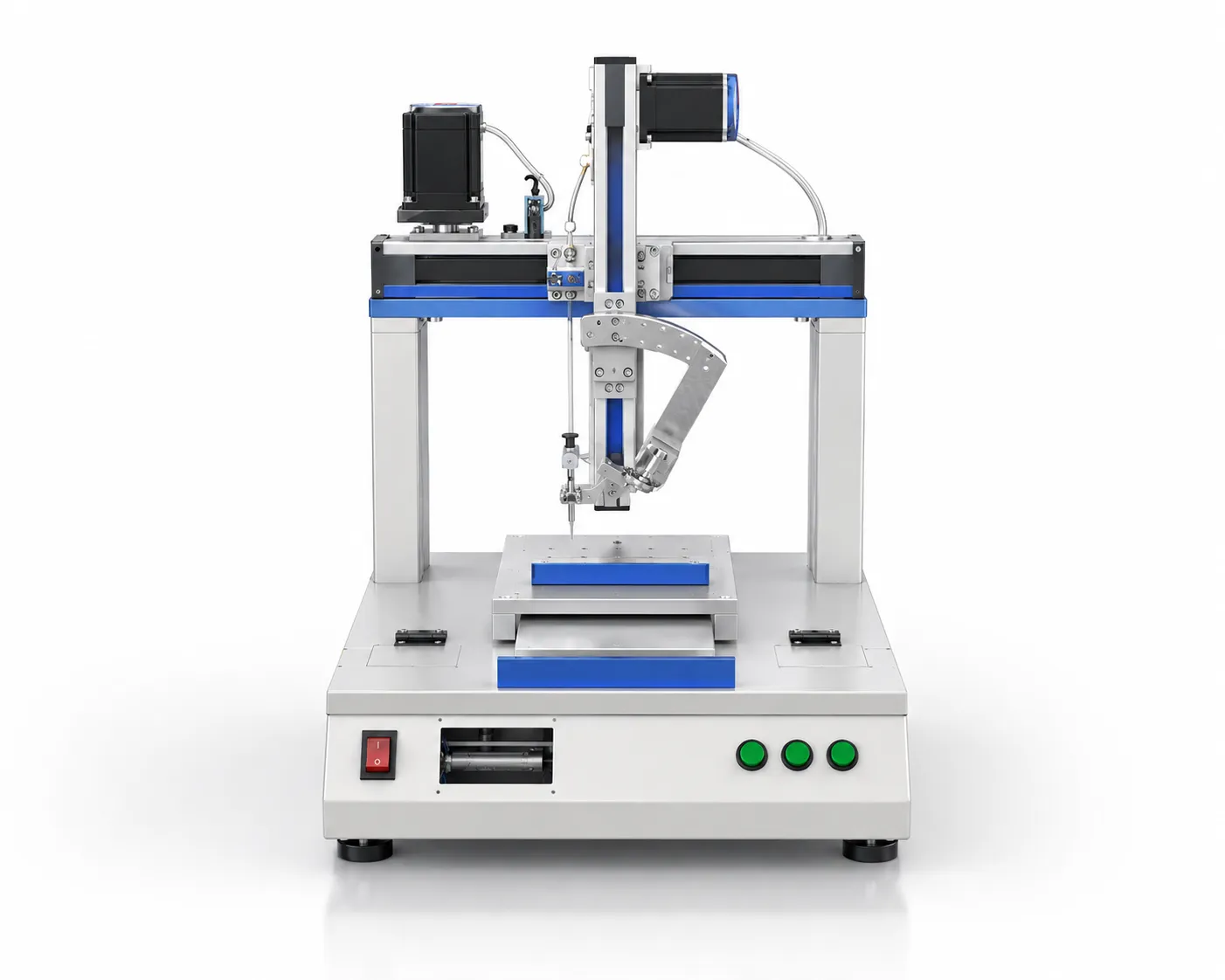

Giới thiệu về robot hàn 3 trục bảng mạch in

Robot hàn 3 trục bảng mạch in là giải pháp tự động được phát triển nhằm thực hiện quá trình hàn linh kiện điện tử lên bảng mạch in (PCB) với độ chính xác cao, chất lượng mối hàn ổn định và khả năng vận hành liên tục trong môi trường sản xuất công nghiệp. Thiết bị sử dụng hệ thống chuyển động ba trục kết hợp với đầu hàn điều khiển thông minh để tự động đưa mỏ hàn đến đúng vị trí, cấp dây thiếc theo lưu lượng cài đặt và tạo ra các mối hàn đồng đều trên từng chân linh kiện. So với phương pháp hàn thủ công, robot hàn giúp giảm đáng kể sai số do con người, đồng thời nâng cao năng suất và tính nhất quán giữa các sản phẩm. Trong ngành điện tử hiện nay, mật độ linh kiện trên PCB ngày càng cao, kích thước linh kiện ngày càng nhỏ và yêu cầu về chất lượng mối hàn ngày càng khắt khe. Điều này khiến việc hàn thủ công không còn đáp ứng được yêu cầu về độ chính xác, tốc độ cũng như khả năng kiểm soát chất lượng trong sản xuất hàng loạt. Robot hàn 3 trục bảng mạch in trở thành lựa chọn phù hợp cho các doanh nghiệp muốn tự động hóa dây chuyền, giảm phụ thuộc vào tay nghề của người vận hành và nâng cao độ tin cậy của sản phẩm.

Thiết bị được ứng dụng rộng rãi trong sản xuất bảng mạch điện tử, thiết bị viễn thông, điện tử tiêu dùng, linh kiện ô tô, thiết bị y tế, thiết bị công nghiệp và nhiều lĩnh vực khác yêu cầu các mối hàn có chất lượng ổn định. Bên cạnh khả năng lập trình linh hoạt cho nhiều loại PCB khác nhau, robot còn dễ dàng tích hợp với các thiết bị như băng tải, camera Vision, hệ thống kiểm tra AOI hoặc robot cấp liệu để hình thành dây chuyền sản xuất tự động hoàn chỉnh.

Với nhiều năm kinh nghiệm trong lĩnh vực tự động hóa công nghiệp, CNC VINA cung cấp các giải pháp robot hàn 3 trục bảng mạch in được thiết kế theo yêu cầu của từng khách hàng, đáp ứng đa dạng kích thước sản phẩm, quy trình sản xuất và mức độ tự động hóa khác nhau. Thiết bị không chỉ giúp doanh nghiệp nâng cao chất lượng mối hàn mà còn góp phần tối ưu chi phí sản xuất, tăng năng suất và nâng cao khả năng cạnh tranh trong ngành điện tử.

Tầm quan trọng của việc sử dụng máy hàn bảng mạch in tự động

Máy hàn PCB là một phần không thể thiếu trong quá trình sản xuất thiết bị điện tử. Khả năng hàn các linh kiện vào PCB một cách chính xác, hiệu quả và nhất quán đảm bảo các sản phẩm điện tử chất lượng cao và đáng tin cậy. Bằng cách tự động hóa quá trình hàn, những máy này nâng cao đáng kể hiệu quả sản xuất, giảm chi phí và cải thiện chất lượng tổng thể của các bộ phận lắp ráp điện tử, khiến chúng không thể thiếu trong ngành.

Nguyên lý hoạt động của robot hàn 3 trục bảng mạch in

Robot hàn 3 trục bảng mạch in hoạt động theo nguyên lý tự động hóa hoàn toàn dựa trên chương trình đã được thiết lập trước. Toàn bộ quá trình từ định vị sản phẩm, di chuyển đầu hàn, cấp dây thiếc đến tạo mối hàn đều được hệ thống điều khiển thực hiện với độ chính xác cao, giúp đảm bảo các mối hàn có chất lượng đồng đều và giảm thiểu sai sót trong sản xuất. Đầu tiên, bảng mạch in (PCB) được đặt lên jig gá hoặc băng tải và được cố định tại vị trí làm việc. Đối với các dây chuyền tự động, PCB có thể được cấp vào máy thông qua hệ thống băng tải hoặc robot cấp liệu nhằm rút ngắn thời gian thao tác và đồng bộ với các công đoạn khác trong dây chuyền.

Sau khi PCB được định vị, hệ thống camera Vision (nếu được tích hợp) sẽ nhận dạng các điểm chuẩn trên bảng mạch để hiệu chỉnh sai lệch vị trí. Việc căn chỉnh này giúp robot xác định chính xác tọa độ cần hàn, đặc biệt đối với các PCB có kích thước nhỏ hoặc yêu cầu độ chính xác cao.

Tiếp theo, robot điều khiển cơ cấu chuyển động 3 trục X-Y-Z đưa đầu hàn đến từng vị trí theo chương trình đã cài đặt. Đồng thời, đầu hàn được gia nhiệt đến nhiệt độ phù hợp với loại dây hàn và linh kiện sử dụng. Hệ thống cấp dây thiếc sẽ tự động đưa lượng thiếc chính xác vào đầu hàn theo tốc độ và lưu lượng đã thiết lập, đảm bảo thiếc nóng chảy đúng thời điểm và tạo thành mối hàn đạt yêu cầu.

Trong suốt quá trình vận hành, bộ điều khiển liên tục giám sát các thông số như nhiệt độ đầu hàn, tốc độ di chuyển, thời gian tiếp xúc và trạng thái cấp dây thiếc. Nếu phát hiện bất thường như nhiệt độ vượt ngưỡng, thiếu dây hàn hoặc lỗi chuyển động, hệ thống sẽ tự động cảnh báo để người vận hành kịp thời xử lý, hạn chế ảnh hưởng đến chất lượng sản phẩm. Sau khi hoàn tất toàn bộ các điểm hàn, PCB sẽ được chuyển sang công đoạn tiếp theo như kiểm tra AOI, kiểm tra chức năng (FCT) hoặc lắp ráp hoàn thiện. Nhờ khả năng lặp lại với độ chính xác cao, robot hàn 3 trục giúp duy trì chất lượng ổn định giữa các lô sản xuất, đồng thời đáp ứng tốt yêu cầu của các dây chuyền điện tử hiện đại hoạt động với cường độ cao.

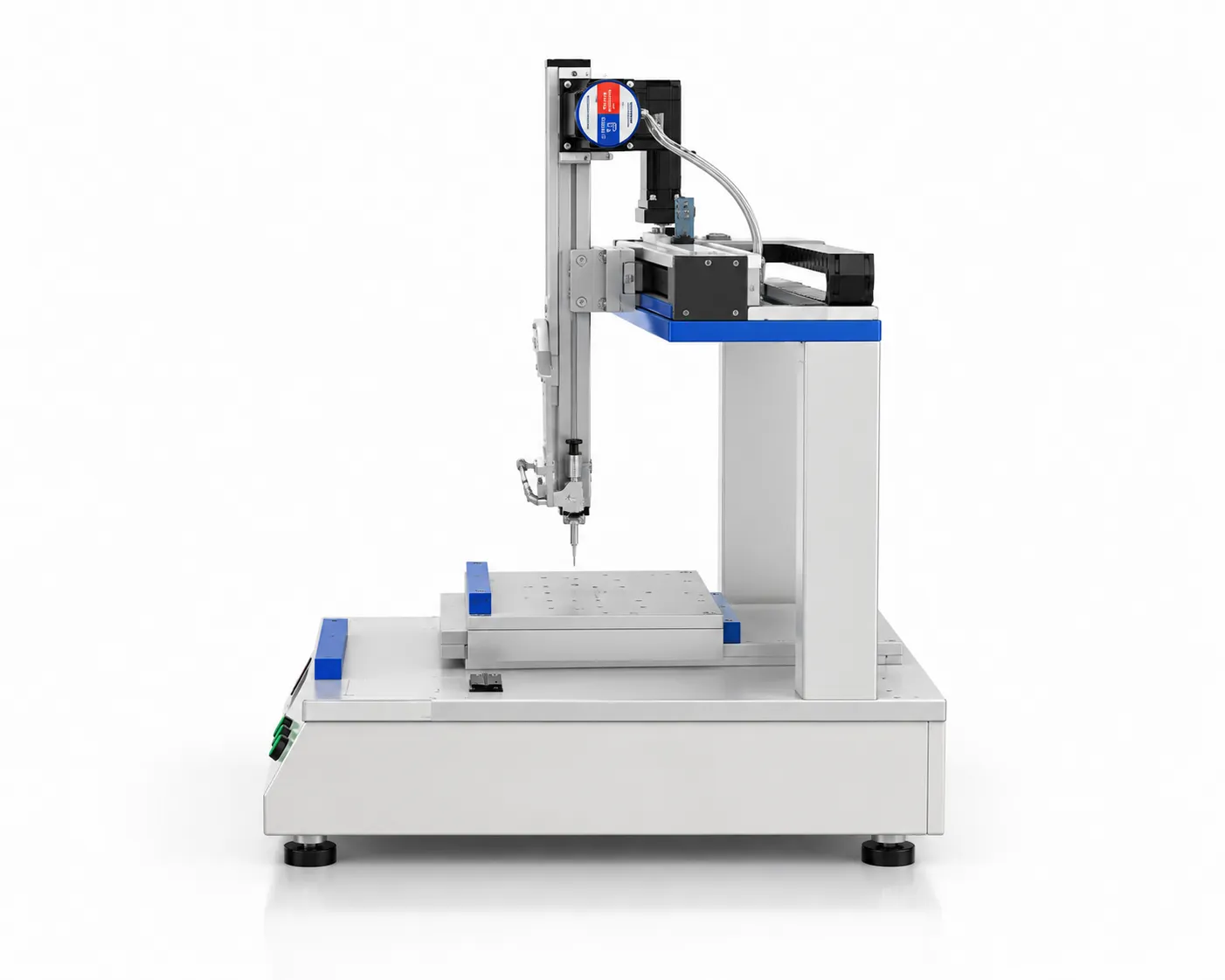

Cấu tạo của robot hàn 3 trục bảng mạch in

Robot hàn 3 trục bảng mạch in được cấu thành từ nhiều bộ phận cơ khí, điện và hệ thống điều khiển hoạt động đồng bộ nhằm đảm bảo quá trình hàn diễn ra chính xác, ổn định và có khả năng lặp lại cao. Tùy theo yêu cầu sản xuất của từng doanh nghiệp, thiết bị có thể được tích hợp thêm camera Vision, hệ thống cấp liệu tự động hoặc các giải pháp kiểm tra chất lượng sau hàn.

Hệ thống chuyển động 3 trục (X-Y-Z)

Đây là bộ phận quan trọng nhất của robot hàn, có nhiệm vụ điều khiển đầu hàn di chuyển đến đúng vị trí trên bảng mạch theo chương trình đã được lập trình trước. Hệ thống sử dụng các cơ cấu truyền động chính xác như vít me bi kết hợp thanh dẫn hướng tuyến tính và động cơ servo hoặc động cơ bước, giúp đầu hàn di chuyển ổn định theo cả ba phương X, Y và Z. Độ chính xác lặp lại của robot có thể đạt đến ±0.02 mm, đáp ứng yêu cầu hàn các linh kiện điện tử có kích thước nhỏ và mật độ cao. Chuyển động ổn định cũng giúp hạn chế rung động trong quá trình hàn, từ đó nâng cao chất lượng mối hàn và kéo dài tuổi thọ của đầu hàn.

Đầu hàn

Đầu hàn là bộ phận trực tiếp tạo ra mối hàn giữa chân linh kiện và PCB. Bộ gia nhiệt bên trong giúp duy trì nhiệt độ ổn định trong suốt quá trình làm việc, đảm bảo thiếc nóng chảy đúng thời điểm và bám đều lên vị trí cần hàn. Tùy theo từng loại sản phẩm, đầu hàn có thể sử dụng nhiều hình dạng và kích thước khác nhau để phù hợp với từng chân linh kiện hoặc không gian làm việc. Một số model còn cho phép thay đầu hàn nhanh, giúp doanh nghiệp dễ dàng chuyển đổi giữa nhiều loại sản phẩm mà không mất nhiều thời gian thiết lập.

Hệ thống cấp dây thiếc

Hệ thống cấp dây thiếc có nhiệm vụ đưa dây hàn đến đầu hàn với tốc độ và lưu lượng chính xác theo chương trình cài đặt. Việc cấp dây tự động giúp lượng thiếc tại mỗi điểm hàn luôn đồng đều, hạn chế tình trạng thiếu thiếc hoặc dư thiếc thường gặp khi hàn thủ công. Ngoài việc nâng cao chất lượng mối hàn, hệ thống còn giúp tối ưu lượng vật liệu sử dụng, giảm hao hụt dây thiếc và góp phần tiết kiệm chi phí sản xuất trong quá trình vận hành lâu dài.

Camera Vision

Đối với những sản phẩm yêu cầu độ chính xác cao, robot có thể được tích hợp hệ thống camera Vision để nhận dạng vị trí PCB và các điểm chuẩn trên bảng mạch. Camera sẽ gửi dữ liệu về bộ điều khiển nhằm hiệu chỉnh sai lệch vị trí trước khi đầu hàn bắt đầu làm việc. Việc tự động căn chỉnh giúp giảm ảnh hưởng của sai số khi gá đặt sản phẩm, đồng thời nâng cao độ chính xác đối với các PCB có kích thước nhỏ hoặc có nhiều linh kiện bố trí sát nhau.

Jig gá PCB

Jig gá có nhiệm vụ cố định bảng mạch trong suốt quá trình hàn, hạn chế rung lắc hoặc dịch chuyển làm ảnh hưởng đến chất lượng mối hàn. Tùy theo kích thước và hình dạng của sản phẩm, jig có thể được thiết kế riêng nhằm đảm bảo PCB luôn được định vị chính xác. Việc sử dụng jig phù hợp không chỉ nâng cao độ ổn định của quá trình hàn mà còn rút ngắn thời gian gá đặt và thay đổi sản phẩm khi sản xuất nhiều mẫu PCB khác nhau.

Hệ thống điều khiển PLC và màn hình HMI

Robot được điều khiển thông qua PLC kết hợp màn hình HMI cảm ứng, cho phép người vận hành dễ dàng thiết lập các thông số như nhiệt độ đầu hàn, tốc độ di chuyển, thời gian tiếp xúc, lượng dây thiếc và trình tự hàn. Ngoài khả năng lưu trữ nhiều chương trình khác nhau, hệ thống còn hỗ trợ giám sát trạng thái hoạt động của thiết bị theo thời gian thực, giúp quá trình vận hành thuận tiện và giảm thiểu sai sót khi chuyển đổi giữa các sản phẩm.

Hệ thống hút khói hàn

Trong quá trình hàn, Flux và thiếc nóng chảy có thể sinh ra khói và hơi hóa chất ảnh hưởng đến môi trường làm việc. Robot hàn 3 trục có thể được tích hợp hệ thống hút khói ngay tại khu vực đầu hàn nhằm thu gom khói phát sinh trước khi lan ra môi trường. Giải pháp này giúp cải thiện điều kiện làm việc cho người vận hành, hạn chế bụi bẩn bám lên PCB và góp phần đáp ứng các yêu cầu về an toàn trong sản xuất điện tử.

Thông số kỹ thuật Robot hàn 3 trục mạch in

Các tính năng nổi bật của robot hàn 3 trục bảng mạch in

Robot hàn 3 trục bảng mạch in được tích hợp nhiều tính năng hiện đại nhằm đáp ứng yêu cầu về chất lượng mối hàn, năng suất và khả năng vận hành liên tục trong môi trường sản xuất công nghiệp. Việc tự động hóa toàn bộ quá trình hàn không chỉ giúp nâng cao độ chính xác mà còn giảm sự phụ thuộc vào tay nghề của người vận hành, đảm bảo chất lượng sản phẩm đồng đều giữa các lô sản xuất.

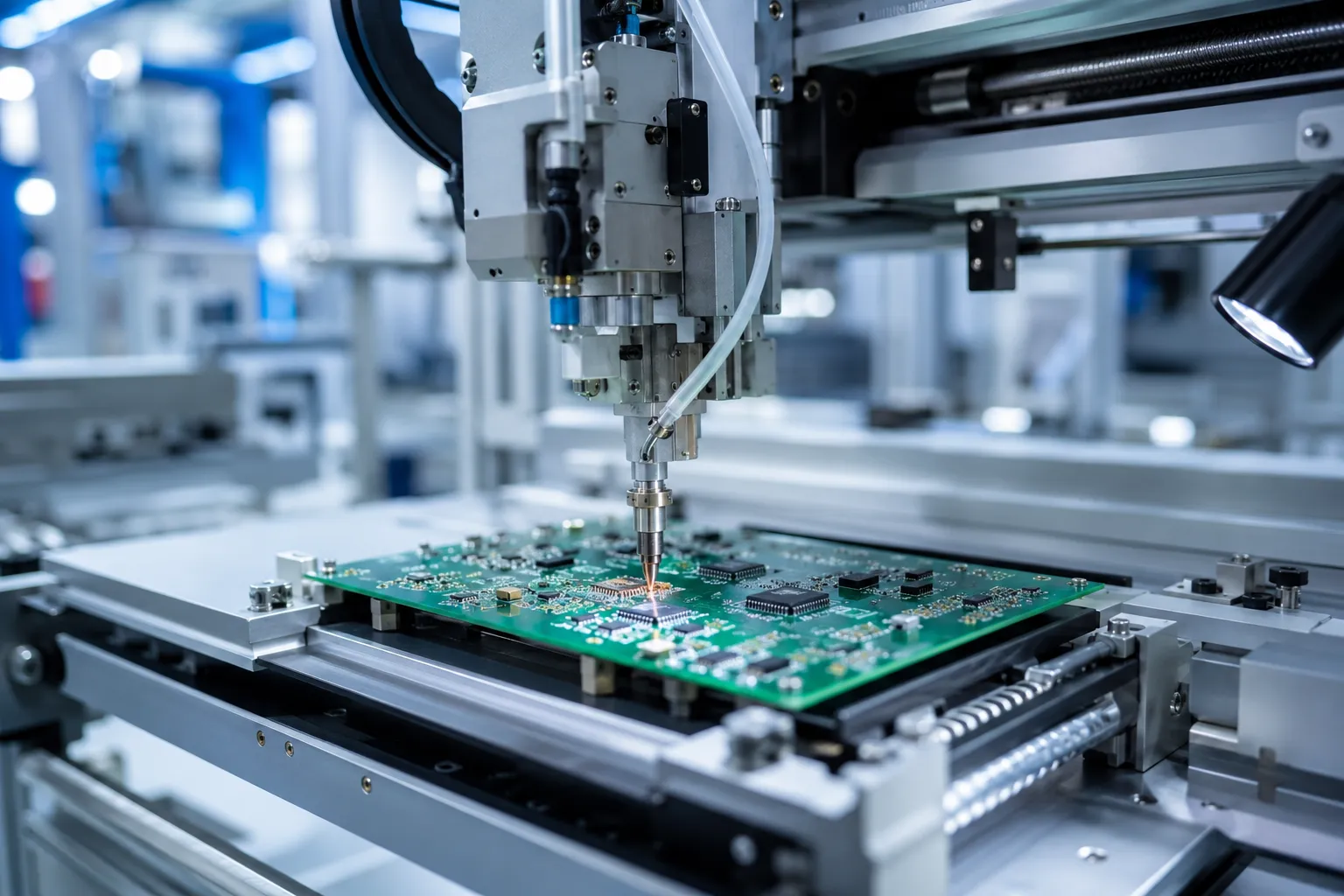

Điều khiển nhiệt độ chính xác

Robot sử dụng bộ điều khiển nhiệt độ có độ chính xác cao để duy trì nhiệt độ đầu hàn luôn ổn định trong suốt quá trình làm việc. Người vận hành có thể cài đặt nhiệt độ phù hợp với từng loại dây hàn, linh kiện và vật liệu PCB nhằm đảm bảo thiếc nóng chảy đúng điều kiện kỹ thuật. Việc kiểm soát nhiệt độ chính xác giúp hạn chế các lỗi như hàn lạnh, quá nhiệt hoặc bong pad, đồng thời nâng cao độ bền cơ học và khả năng dẫn điện của mối hàn.

Lập trình linh hoạt

Hệ thống PLC kết hợp màn hình HMI cho phép thiết lập và lưu trữ nhiều chương trình hàn khác nhau. Các thông số như vị trí hàn, tốc độ di chuyển, thời gian tiếp xúc, lượng dây thiếc và nhiệt độ đều có thể được điều chỉnh linh hoạt theo từng sản phẩm. Nhờ khả năng lưu chương trình, doanh nghiệp có thể chuyển đổi nhanh giữa nhiều mẫu PCB mà không cần thiết lập lại toàn bộ quy trình, góp phần rút ngắn thời gian sản xuất.

Hệ thống cấp dây thiếc tự động

Robot tự động cấp dây thiếc theo đúng lưu lượng đã cài đặt, đảm bảo mỗi điểm hàn đều nhận được lượng vật liệu phù hợp. Quá trình cấp dây diễn ra đồng bộ với chuyển động của đầu hàn, giúp tạo ra các mối hàn đồng đều và hạn chế hao phí vật liệu. Việc kiểm soát chính xác lượng dây hàn cũng góp phần giảm các lỗi phát sinh như dư thiếc, thiếu thiếc hoặc cầu hàn, đặc biệt đối với các PCB có mật độ linh kiện cao.

Hệ thống camera Vision thông minh

Đối với các sản phẩm yêu cầu độ chính xác cao, robot hàn 3 trục có thể được tích hợp hệ thống camera Vision để nhận dạng vị trí PCB và các điểm chuẩn (Fiducial Mark) trước khi bắt đầu hàn. Hệ thống sẽ tự động hiệu chỉnh sai lệch giữa vị trí thực tế của bảng mạch và chương trình đã thiết lập, giúp đầu hàn luôn di chuyển đúng tọa độ. Nhờ khả năng căn chỉnh tự động, robot có thể giảm sai số trong quá trình gá đặt, nâng cao độ chính xác khi hàn các linh kiện có kích thước nhỏ hoặc bố trí với mật độ cao, đồng thời hạn chế tỷ lệ sản phẩm lỗi trong quá trình sản xuất.

Hệ thống làm sạch đầu hàn

Trong quá trình hàn liên tục, đầu hàn có thể bám cặn Flux hoặc oxit thiếc, làm ảnh hưởng đến khả năng truyền nhiệt và chất lượng mối hàn. Để duy trì hiệu suất làm việc, robot có thể được trang bị hệ thống làm sạch đầu hàn tự động theo chu kỳ hoặc theo chương trình cài đặt. Việc vệ sinh thường xuyên giúp đầu hàn luôn sạch, duy trì khả năng truyền nhiệt ổn định, đồng thời kéo dài tuổi thọ của mỏ hàn và giảm thời gian bảo trì thiết bị.

Hệ thống giám sát và cảnh báo lỗi

Trong suốt quá trình vận hành, hệ thống điều khiển liên tục theo dõi các thông số như nhiệt độ đầu hàn, trạng thái cấp dây thiếc, vị trí chuyển động và tín hiệu từ các cảm biến. Khi phát hiện thông số vượt ngoài giới hạn cho phép hoặc xảy ra sự cố, máy sẽ hiển thị cảnh báo để người vận hành kịp thời xử lý. Khả năng giám sát liên tục giúp giảm thời gian dừng máy, hạn chế sản xuất hàng lỗi và hỗ trợ doanh nghiệp kiểm soát tốt hơn chất lượng của toàn bộ dây chuyền.

Khả năng kết nối và tích hợp dây chuyền

Robot hàn 3 trục có thể dễ dàng kết nối với băng tải, robot cấp liệu, hệ thống kiểm tra AOI, FCT hoặc các thiết bị tự động khác để tạo thành dây chuyền sản xuất khép kín. Việc đồng bộ dữ liệu giữa các thiết bị giúp giảm thao tác trung gian, nâng cao hiệu quả vận hành và tối ưu năng suất sản xuất. Ngoài ra, tùy theo yêu cầu của doanh nghiệp, hệ thống còn có thể tích hợp chức năng lưu trữ dữ liệu hoặc kết nối với phần mềm quản lý sản xuất nhằm phục vụ công tác theo dõi, thống kê và truy xuất thông tin.

Ứng dụng của máy hàn bảng mạch in

Máy hàn bảng mạch in tự động (PCB) được sử dụng trong rất nhiều ứng dụng trong nhiều ngành công nghiệp khác nhau. Khả năng thực hiện hàn chính xác, nhất quán và chất lượng cao khiến chúng không thể thiếu trong sản xuất thiết bị điện tử hiện đại.

Điện tử tiêu dùng

Dùng trong sản xuất thiết bị điện tử thông minh như điện thoại thông minh, máy tính bảng: Máy hàn PCB tự động được sử dụng để hàn các bộ phận nhỏ, dày đặc trên PCB kết nối mật độ cao (HDI).

Thiết bị gia dụng: Tự động hóa đảm bảo các mối hàn đáng tin cậy trong các thiết bị như TV, tủ lạnh và máy giặt có PCB phức tạp.

Thiết bị công nghiệp và tự động hóa

• Hệ thống điều khiển: PCB trong bộ điều khiển công nghiệp và bộ điều khiển logic khả trình (PLC) yêu cầu các mối hàn đáng tin cậy để đảm bảo hiệu suất chính xác và nhất quán.
• Robotics: Hàn có độ chính xác cao là cần thiết đối với PCB trong cánh tay robot và hệ thống tự động hóa được sử dụng trong dây chuyền sản xuất và lắp ráp.
• Cảm biến và bộ truyền động: Máy hàn tự động được sử dụng để lắp ráp PCB trong các cảm biến và bộ truyền động khác nhau được sử dụng trong các ứng dụng công nghiệp.

Viễn thông

• Cơ sở hạ tầng mạng di động: Máy hàn tự động được sử dụng để hàn PCB trong các trạm cơ sở, bộ lặp và các thiết bị cơ sở hạ tầng viễn thông quan trọng khác.
• Truyền thông vệ tinh: Đảm bảo hàn đáng tin cậy các bộ phận trong thiết bị liên lạc vệ tinh và trạm mặt đất.

Hàng không vũ trụ và quốc phòng

• Hệ thống điện tử hàng không: Các mối hàn có độ tin cậy cao rất quan trọng đối với hiệu suất và độ an toàn của hệ thống điện tử hàng không được sử dụng trên máy bay.
• Thiết bị quốc phòng: Máy hàn tự động đảm bảo độ tin cậy của PCB trong hệ thống liên lạc quân sự, hệ thống radar và các thiết bị điện tử quốc phòng khác.

CNC VINA – Đơn vị thiết kế và chế tạo robot hàn 3 trục bảng mạch in theo yêu cầu

CNC VINA là đơn vị chuyên thiết kế và chế tạo các thiết bị tự động phục vụ ngành điện tử, trong đó có robot hàn 3 trục bảng mạch in. Với kinh nghiệm triển khai nhiều dự án tự động hóa cho các doanh nghiệp trong và ngoài nước, CNC VINA cung cấp giải pháp được thiết kế theo yêu cầu thực tế của từng khách hàng, phù hợp với kích thước PCB, năng suất sản xuất và mức độ tự động hóa mong muốn.

Ngoài việc chế tạo thiết bị, CNC VINA còn hỗ trợ tư vấn giải pháp, lập trình, lắp đặt, chuyển giao công nghệ và bảo trì sau bán hàng, giúp doanh nghiệp nhanh chóng đưa thiết bị vào vận hành ổn định và khai thác hiệu quả trong thời gian dài.

Máy hàn bảng mạch in (PCB) tự động là một phần không thể thiếu trong quá trình sản xuất điện tử hiện đại. Chúng đóng vai trò then chốt trong việc đảm bảo các mối hàn chính xác, nhất quán và chất lượng cao, từ đó tăng cường hiệu suất và độ tin cậy của các sản phẩm điện tử. Các máy này giúp tiết kiệm thời gian và giảm thiểu lỗi do con người, đáp ứng nhu cầu ngày càng cao về hiệu quả và chất lượng trong ngành công nghiệp điện tử.

Những tiến bộ trong công nghệ hàn PCB tự động không chỉ cải thiện hiệu suất và chất lượng sản xuất mà còn giúp giảm chi phí và tăng cường an toàn. Sự kết hợp của AI, IoT, và các công nghệ hàn tiên tiến sẽ định hình tương lai của ngành công nghiệp điện tử, mang lại những giải pháp sáng tạo và hiệu quả hơn.
