Máy nhúng thiếc tự động

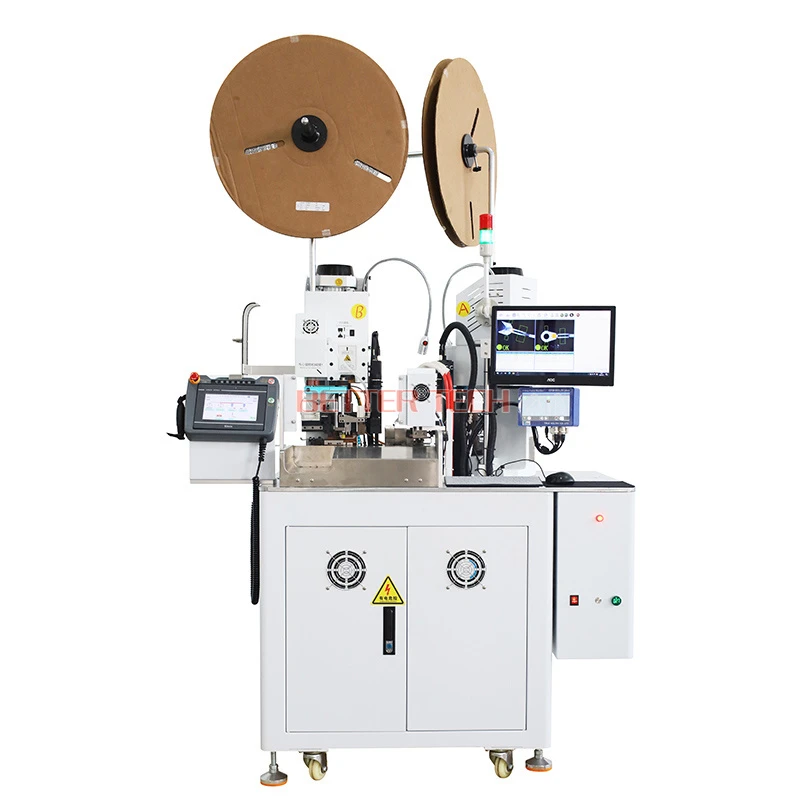

Giới thiệu về máy nhúng thiếc tự động

Máy nhúng thiếc tự động là thiết bị tự động được sử dụng để tạo lớp phủ thiếc hoặc mối hàn đồng đều trên chân linh kiện điện tử trước khi đưa vào các công đoạn lắp ráp tiếp theo. Trong ngành công nghiệp điện tử hiện đại, nơi yêu cầu ngày càng cao về chất lượng, năng suất và tính đồng nhất của sản phẩm, máy nhúng thiếc đã trở thành giải pháp không thể thiếu trong nhiều dây chuyền sản xuất PCB, connector, dây cáp, relay và các linh kiện điện tử. So với phương pháp nhúng thiếc thủ công, thiết bị giúp kiểm soát chính xác nhiệt độ, thời gian và độ sâu nhúng, từ đó giảm thiểu lỗi hàn, tiết kiệm vật liệu và nâng cao hiệu quả sản xuất. Với khả năng thiết kế theo từng loại sản phẩm và dễ dàng tích hợp vào dây chuyền tự động, máy nhúng thiếc mang đến giải pháp tối ưu cho các doanh nghiệp đang hướng đến sản xuất thông minh và nâng cao năng lực cạnh tranh.

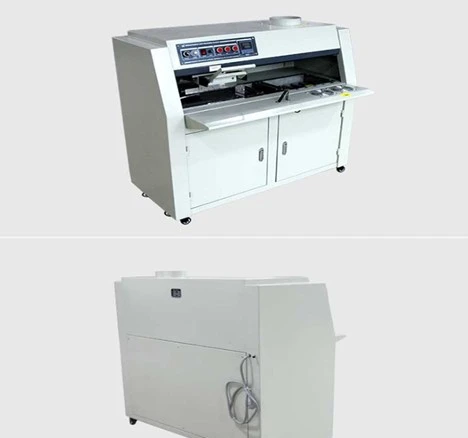

Nguyên lý hoạt động của máy nhúng thiếc tự động

Máy nhúng thiếc hoạt động theo nguyên lý tự động kiểm soát toàn bộ quá trình nhúng sản phẩm vào bể thiếc nóng chảy nhằm tạo ra lớp phủ thiếc hoặc mối hàn có chất lượng ổn định. Toàn bộ chu trình được điều khiển bằng PLC kết hợp với servo motor, đảm bảo các thông số như nhiệt độ, thời gian nhúng, tốc độ di chuyển và độ sâu nhúng luôn chính xác theo chương trình đã thiết lập. Quá trình vận hành bắt đầu khi sản phẩm được đưa vào vị trí làm việc bằng băng tải, robot hoặc người vận hành đặt lên đồ gá (Jig). Hệ thống định vị sẽ cố định sản phẩm để đảm bảo phần chân linh kiện cần nhúng luôn nằm đúng vị trí. Đối với các sản phẩm yêu cầu độ chính xác cao, máy có thể tích hợp thêm camera Vision hoặc cảm biến để kiểm tra vị trí trước khi thực hiện chu trình.

Bể thiếc được gia nhiệt liên tục bằng hệ thống điện trở kết hợp bộ điều khiển PID nhằm duy trì nhiệt độ ổn định theo yêu cầu công nghệ. Sau khi đạt nhiệt độ cài đặt, servo điều khiển sản phẩm di chuyển xuống bể thiếc với tốc độ phù hợp. Độ sâu và thời gian nhúng được kiểm soát chính xác giúp lượng thiếc bám đều trên toàn bộ chân linh kiện, hạn chế hiện tượng thiếu thiếc, dư thiếc hoặc cầu thiếc. Sau khi hoàn thành quá trình nhúng, sản phẩm được nâng lên theo tốc độ đã lập trình để lượng thiếc dư chảy ngược về bể. Tùy theo yêu cầu sản phẩm, máy có thể tích hợp cơ cấu rung hoặc thổi khí Nitơ nhằm giảm oxy hóa và cải thiện chất lượng bề mặt mối hàn. Cuối cùng, sản phẩm được chuyển sang công đoạn làm mát hoặc đưa trực tiếp đến các bước kiểm tra và lắp ráp tiếp theo. Toàn bộ quá trình được thực hiện tự động, đảm bảo năng suất cao và chất lượng ổn định trong sản xuất hàng loạt.

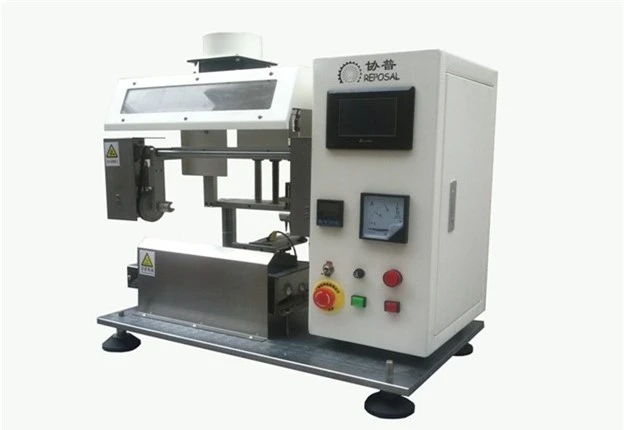

Cấu tạo của máy nhúng thiếc

Để đảm bảo quá trình nhúng thiếc diễn ra ổn định, chính xác và an toàn, máy nhúng thiếc được thiết kế với nhiều hệ thống cơ khí, điện và điều khiển hoạt động đồng bộ. Tùy theo yêu cầu của từng sản phẩm và mức độ tự động hóa, cấu hình máy có thể thay đổi, tuy nhiên hầu hết các dòng máy hiện nay đều bao gồm những bộ phận chính sau.

Khung máy và cơ cấu truyền động

Khung máy là kết cấu chịu lực chính, thường được chế tạo từ thép sơn tĩnh điện hoặc nhôm định hình công nghiệp nhằm đảm bảo độ cứng vững và hạn chế rung động trong quá trình vận hành. Hệ thống truyền động sử dụng servo motor kết hợp vít me bi hoặc thanh trượt dẫn hướng chính xác, giúp điều khiển chuyển động lên xuống của sản phẩm với độ ổn định cao. Đối với những hệ thống yêu cầu năng suất lớn, máy có thể tích hợp thêm robot hoặc băng tải tự động để cấp và lấy sản phẩm.

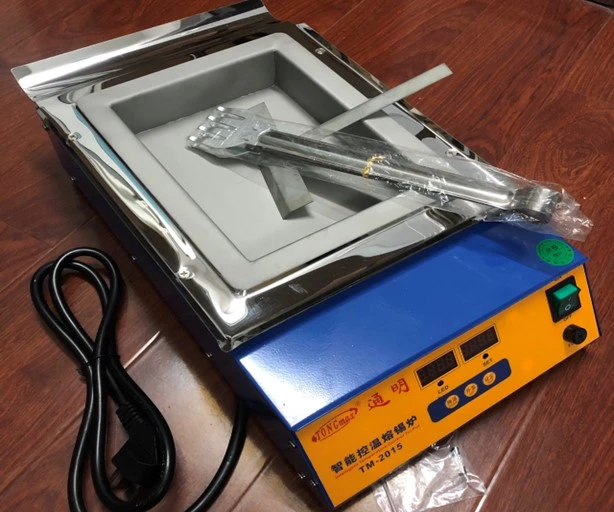

Bể thiếc và hệ thống gia nhiệt

Bể thiếc là bộ phận quan trọng nhất của máy, có nhiệm vụ nung chảy hợp kim thiếc và duy trì nhiệt độ ổn định trong suốt quá trình sản xuất. Bể thường được chế tạo từ vật liệu chịu nhiệt và chống ăn mòn nhằm đảm bảo tuổi thọ lâu dài khi làm việc ở nhiệt độ cao. Hệ thống gia nhiệt sử dụng điện trở công suất lớn kết hợp bộ điều khiển PID và cảm biến nhiệt giúp duy trì nhiệt độ chính xác, giảm hiện tượng oxy hóa thiếc và đảm bảo chất lượng mối hàn luôn đồng đều.

Hệ thống điều khiển

Máy sử dụng PLC kết hợp màn hình HMI để cài đặt nhiệt độ, thời gian nhúng, tốc độ di chuyển và lưu chương trình sản xuất. Giao diện trực quan giúp người vận hành thiết lập nhanh và dễ dàng chuyển đổi giữa các loại sản phẩm.

Đồ gá (Jig) và hệ thống định vị

Jig có nhiệm vụ cố định sản phẩm trong suốt quá trình nhúng thiếc, đảm bảo vị trí của chân linh kiện luôn chính xác so với bể thiếc. Tùy theo hình dạng và kích thước sản phẩm, jig sẽ được thiết kế riêng để đảm bảo khả năng thay đổi nhanh, dễ lắp đặt và thuận tiện trong quá trình bảo trì. Đối với những sản phẩm có yêu cầu cao về độ chính xác, máy có thể tích hợp thêm cảm biến hoặc camera Vision để kiểm tra vị trí trước khi bắt đầu chu trình.

Hệ thống an toàn và xử lý khói

Do làm việc ở nhiệt độ cao, máy nhúng thiếc được trang bị đầy đủ các tính năng an toàn như cửa bảo vệ, công tắc liên động, nút dừng khẩn cấp và hệ thống cảnh báo khi nhiệt độ vượt quá giới hạn cho phép. Bên cạnh đó, hệ thống hút khói giúp thu gom hơi thiếc và hơi flux phát sinh trong quá trình làm việc, góp phần bảo vệ môi trường sản xuất và đảm bảo an toàn cho người vận hành.

Ưu điểm của máy nhúng thiếc tự động

Máy nhúng thiếc được trang bị nhiều tính năng hiện đại nhằm kiểm soát chính xác quá trình hàn và đáp ứng yêu cầu của các dây chuyền sản xuất điện tử. Tùy theo từng model, thiết bị có thể được tích hợp thêm các chức năng tự động hóa và kết nối với các hệ thống sản xuất khác.

Nâng cao chất lượng mối hàn

Toàn bộ quá trình nhúng được kiểm soát chính xác về nhiệt độ, thời gian và độ sâu nhúng, giúp lượng thiếc bám đều trên tất cả các chân linh kiện. Điều này hạn chế các lỗi như thiếu thiếc, dư thiếc, cầu thiếc hoặc bề mặt hàn không đồng đều, đồng thời nâng cao độ bền cơ học và khả năng dẫn điện của sản phẩm.

Tăng năng suất sản xuất

Máy vận hành tự động với chu kỳ ổn định, giúp giảm thời gian thao tác và đáp ứng yêu cầu sản xuất số lượng lớn. Đồng thời, thiết bị hạn chế sự phụ thuộc vào tay nghề người vận hành và nâng cao hiệu quả của dây chuyền.

Tiết kiệm chi phí vận hành

Quá trình tự động hóa giúp giảm nhân công trực tiếp, hạn chế sản phẩm lỗi và tối ưu lượng thiếc sử dụng. Nhờ đó, doanh nghiệp có thể giảm chi phí sản xuất và nâng cao hiệu quả đầu tư trong dài hạn.

Dễ dàng tích hợp vào dây chuyền tự động

Máy có thể kết nối với robot, băng tải, hệ thống cấp liệu tự động, camera Vision hoặc các thiết bị kiểm tra chất lượng để tạo thành dây chuyền sản xuất khép kín. Điều này giúp doanh nghiệp nâng cao mức độ tự động hóa, giảm thời gian trung chuyển sản phẩm và cải thiện hiệu suất của toàn bộ hệ thống sản xuất.

Hoạt động ổn định và dễ bảo trì

Các dòng máy nhúng thiếc hiện đại sử dụng linh kiện công nghiệp từ những thương hiệu uy tín, giúp thiết bị vận hành bền bỉ trong môi trường sản xuất liên tục. Thiết kế dạng module cũng giúp việc bảo trì, vệ sinh bể thiếc hoặc thay thế linh kiện diễn ra nhanh chóng, giảm thời gian dừng máy và nâng cao hiệu quả khai thác thiết bị.

Các tính năng nổi bật của máy nhúng thiếc

Máy sử dụng bộ điều khiển nhiệt độ có độ chính xác cao để duy trì nhiệt độ bể thiếc ổn định. Người vận hành có thể cài đặt nhiệt độ phù hợp với từng loại hợp kim hàn, giúp hạn chế dao động nhiệt và đảm bảo chất lượng mối hàn đồng đều.

Điều khiển nhiệt độ chính xác

Máy sử dụng bộ điều khiển nhiệt độ có độ chính xác cao, cho phép cài đặt và duy trì nhiệt độ bể thiếc ổn định theo từng loại hợp kim hàn. Hệ thống cảm biến liên tục giám sát nhiệt độ thực tế nhằm đảm bảo quá trình hàn diễn ra đồng đều.

Tự động hóa và lập trình linh hoạt

Máy được điều khiển bằng PLC kết hợp màn hình HMI, cho phép cài đặt các thông số như thời gian nhúng, tốc độ và nhiệt độ bể thiếc. Hệ thống hỗ trợ lưu nhiều chương trình sản xuất, giúp chuyển đổi nhanh giữa các loại PCB khác nhau.

Hệ thống cấp thiếc tự động

Máy có thể được trang bị hệ thống cấp thiếc tự động nhằm duy trì mực thiếc ổn định trong bể hàn. Việc bổ sung vật liệu diễn ra liên tục, giúp đảm bảo chất lượng mối hàn và hạn chế gián đoạn trong quá trình sản xuất.

Hệ thống làm sạch tự động

Máy có thể tích hợp hệ thống làm sạch tự động nhằm loại bỏ xỉ hàn và tạp chất phát sinh trong quá trình vận hành. Điều này giúp duy trì chất lượng bể thiếc, giảm thời gian bảo trì và kéo dài tuổi thọ thiết bị.

Hệ thống bảo vệ an toàn

Máy được trang bị các chức năng như cảnh báo quá nhiệt, bảo vệ quá tải, nút dừng khẩn cấp và chống tĩnh điện (ESD) nhằm đảm bảo an toàn cho thiết bị, người vận hành và các linh kiện điện tử nhạy cảm.

Hệ thống giám sát và cảnh báo lỗi

Toàn bộ trạng thái hoạt động của máy được hiển thị trên màn hình điều khiển theo thời gian thực. Người vận hành có thể theo dõi các thông số như nhiệt độ bể thiếc, thời gian chu kỳ, trạng thái cảm biến hoặc các tín hiệu cảnh báo để kịp thời xử lý khi có sự cố. Việc giám sát liên tục giúp giảm thời gian dừng máy, nâng cao độ ổn định của dây chuyền và hỗ trợ công tác bảo trì thiết bị hiệu quả hơn.

Khả năng kết nối và tích hợp

Máy nhúng thiếc có thể được thiết kế để kết nối với các thiết bị khác trong dây chuyền sản xuất như băng tải, máy cấp PCB, robot gắp đặt, hệ thống AOI hoặc máy kiểm tra chức năng. Việc đồng bộ giữa các thiết bị giúp hình thành dây chuyền sản xuất tự động và giảm các thao tác trung gian.

Ngoài ra, tùy theo yêu cầu của doanh nghiệp, hệ thống điều khiển có thể tích hợp chức năng lưu trữ dữ liệu sản xuất, kết nối với phần mềm quản lý hoặc các hệ thống MES phục vụ công tác theo dõi và truy xuất dữ liệu.

Ứng dụng của máy nhúng thiếc

Máy nhúng thiếc được ứng dụng rộng rãi trong ngành sản xuất điện tử nhờ khả năng tạo ra các mối hàn có chất lượng ổn định, độ chính xác cao và đáp ứng yêu cầu sản xuất hàng loạt. Thiết bị phù hợp với nhiều loại linh kiện, bảng mạch và sản phẩm điện tử khác nhau, đồng thời có thể tùy chỉnh theo quy trình sản xuất của từng doanh nghiệp.

Một số lĩnh vực ứng dụng phổ biến của máy nhúng thiếc bao gồm:

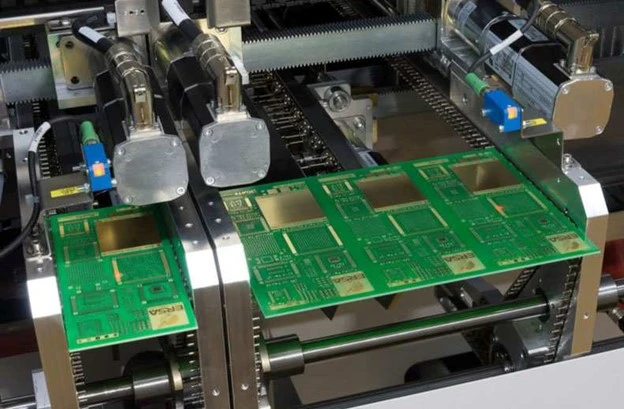

Sản xuất bảng mạch điện tử (PCB)

Đây là lĩnh vực ứng dụng phổ biến nhất của máy nhúng thiếc. Thiết bị được sử dụng để hàn chân các linh kiện xuyên lỗ sau quá trình cắm linh kiện lên PCB, giúp tạo ra các mối hàn có độ bền cơ học cao và khả năng dẫn điện ổn định. Máy đặc biệt phù hợp với các nhà máy sản xuất bảng mạch điện tử dân dụng, thiết bị công nghiệp, thiết bị viễn thông và các sản phẩm điện tử có yêu cầu cao về chất lượng mối hàn.

Trong sản xuất hàng tiêu dùng

Ngành điện tử tiêu dùng là một trong những lĩnh vực có nhu cầu sử dụng máy nhúng thiếc rất lớn nhờ yêu cầu sản xuất với sản lượng cao và chất lượng đồng đều giữa các sản phẩm. Thiết bị giúp tự động hóa quá trình hàn chân linh kiện, giảm sai sót trong sản xuất và nâng cao hiệu quả của dây chuyền lắp ráp. Máy được ứng dụng trong sản xuất các thiết bị gia dụng thông minh như máy giặt, tủ lạnh, điều hòa, lò vi sóng, máy lọc không khí, robot hút bụi và nhiều sản phẩm IoT khác. Ngoài ra, thiết bị còn được sử dụng trong quá trình sản xuất tivi, màn hình, thiết bị âm thanh, bộ nguồn và nhiều sản phẩm điện tử dân dụng khác, giúp đảm bảo chất lượng mối hàn ổn định trước khi đưa vào các công đoạn kiểm tra và lắp ráp hoàn thiện.

Trong lĩnh vực y tế và công nghệ sinh học

Các thiết bị y tế và công nghệ sinh học đòi hỏi độ chính xác và độ tin cậy rất cao trong từng linh kiện điện tử. Chỉ một lỗi nhỏ ở mối hàn cũng có thể ảnh hưởng đến khả năng đo lường hoặc vận hành của thiết bị, vì vậy quá trình hàn luôn được kiểm soát nghiêm ngặt. Máy nhúng thiếc được sử dụng trong sản xuất các thiết bị như máy đo nhịp tim, máy theo dõi bệnh nhân, máy trợ thính, máy siêu âm, thiết bị chẩn đoán in vitro (IVD) và nhiều hệ thống xét nghiệm tự động khác. Ngoài ra, thiết bị còn được ứng dụng trong quá trình sản xuất các cảm biến sinh học, module đo lường và bảng mạch điều khiển cho thiết bị phân tích DNA, RNA hoặc các hệ thống nghiên cứu sinh học hiện đại, góp phần đảm bảo độ ổn định và độ chính xác của sản phẩm.

Trong ngành điện tử ô tô và năng lượng

Cùng với sự phát triển của xe điện và các hệ thống điều khiển thông minh, ngành điện tử ô tô ngày càng yêu cầu cao về chất lượng và độ bền của các mối hàn. Máy nhúng thiếc được sử dụng để sản xuất các bảng mạch điều khiển ECU, cảm biến, module điều khiển động cơ, hệ thống chiếu sáng, pin và nhiều linh kiện điện tử khác trên ô tô.

Ngoài lĩnh vực ô tô, thiết bị còn được ứng dụng trong sản xuất các bộ điều khiển năng lượng mặt trời, bộ lưu điện (UPS), bộ sạc, inverter và các hệ thống quản lý pin (BMS). Việc đảm bảo chất lượng mối hàn trong các thiết bị này giúp tăng độ an toàn, nâng cao tuổi thọ sản phẩm và đáp ứng các tiêu chuẩn chất lượng trong ngành năng lượng.

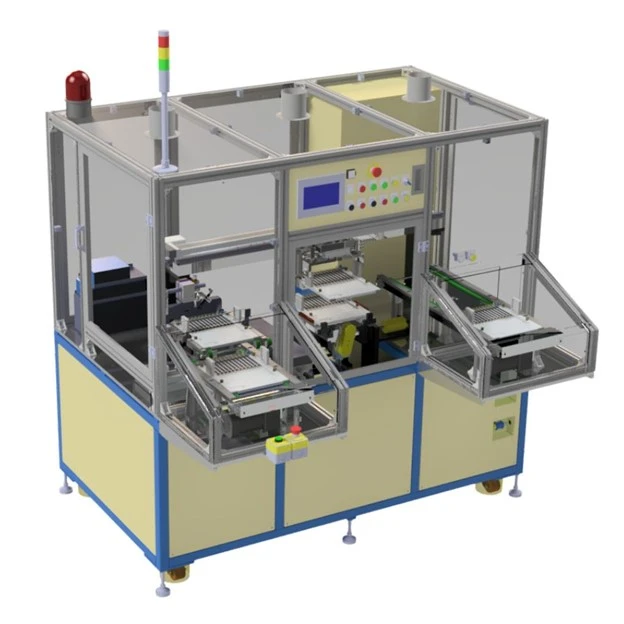

CNC VINA – Đơn vị cung cấp máy nhúng thiếc tự động theo yêu cầu

CNC VINA chuyên thiết kế, chế tạo và tích hợp các hệ thống tự động hóa phục vụ ngành sản xuất điện tử. Máy nhúng thiếc tự động của CNC VINA được thiết kế phù hợp với từng yêu cầu sản xuất, có khả năng tích hợp trực tiếp vào dây chuyền, giúp doanh nghiệp nâng cao hiệu quả kiểm soát chất lượng và tối ưu năng suất. Đội ngũ kỹ sư của CNC VINA hỗ trợ tư vấn giải pháp, thiết kế theo sản phẩm thực tế, lắp đặt, đào tạo vận hành và bảo trì sau bán hàng, đáp ứng nhu cầu của các nhà máy điện tử trong nước và quốc tế.
