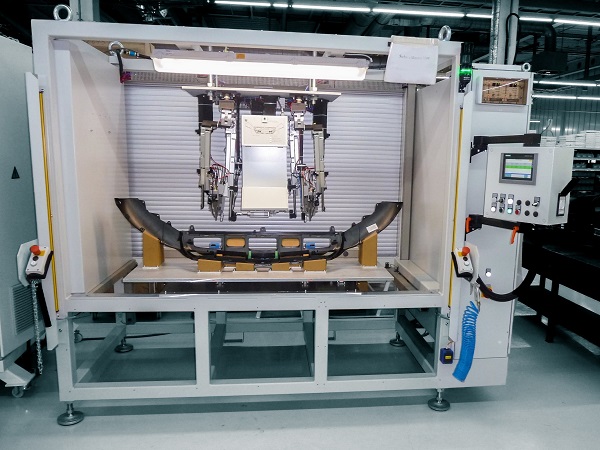

Máy hàn siêu âm bumper nhựa ô tô

Máy hàn siêu âm bumper nhựa ô tô là thiết bị được sử dụng trong quá trình gia công và hoàn thiện các chi tiết nhựa thuộc cụm cản trước, cản sau của ô tô. Trong quá trình sản xuất, bumper không chỉ yêu cầu độ chính xác về hình dạng mà còn cần gia công nhiều vị trí để lắp đặt các chi tiết phụ, cảm biến và bộ phận liên kết trước khi đưa vào công đoạn lắp ráp. Công nghệ hàn siêu âm giúp các chi tiết nhựa được liên kết nhanh chóng thông qua dao động tần số cao, phù hợp với yêu cầu sản xuất các sản phẩm có kích thước lớn và kết cấu phức tạp. Tùy vào từng loại bumper, máy có thể được thiết kế với cấu hình và phương thức hoạt động khác nhau nhằm đáp ứng yêu cầu gia công thực tế. Thiết bị cũng có thể kết hợp nhiều công đoạn trong cùng một hệ thống, góp phần giảm thao tác thủ công và duy trì sự ổn định giữa các chu kỳ sản xuất. Với khả năng tự động hóa cao, máy hàn siêu âm bumper nhựa ô tô được ứng dụng ngày càng nhiều trong các dây chuyền sản xuất linh kiện và phụ tùng ô tô. Máy hàn siêu âm bumper nhựa ô tô do CNC VINA thiết kế và chế tạo là một trong những giải pháp hỗ trợ doanh nghiệp nâng cao năng suất và kiểm soát chất lượng trong quá trình gia công các sản phẩm nhựa.

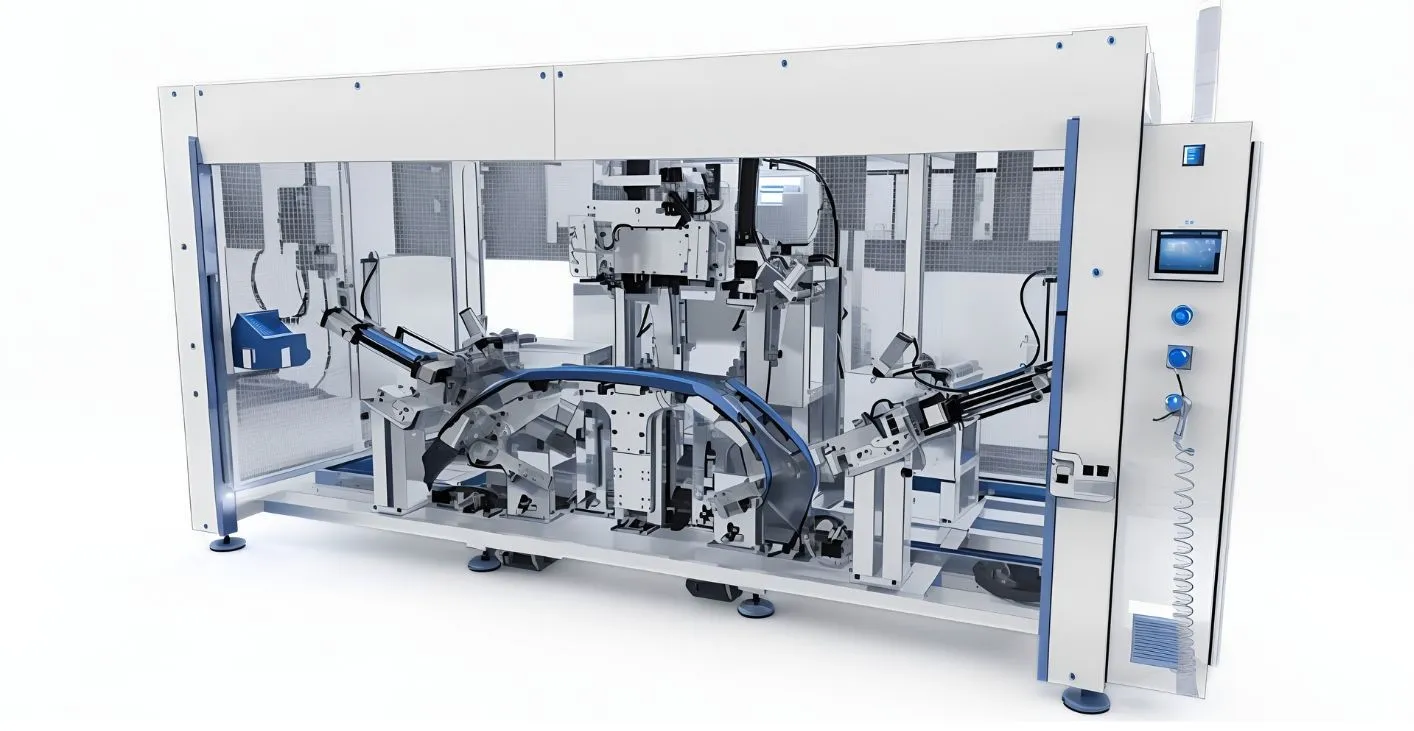

Thông số kỹ thuật của máy hàn siêu âm bumper nhựa ô tô

Máy hàn siêu âm bumper nhựa ô tô có cấu tạo như thế nào?

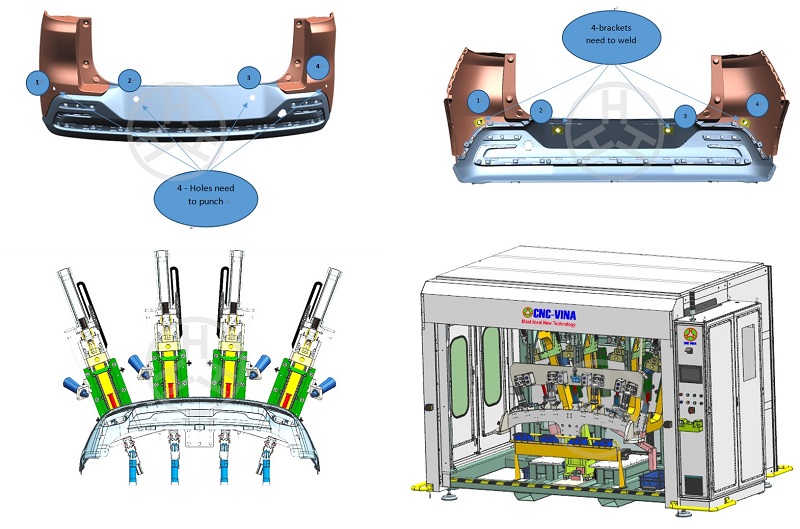

Máy hàn siêu âm nhựa bumper được thiết kế với nhiều cụm cơ cấu phối hợp nhằm thực hiện quá trình định vị, ép giữ và hàn các chi tiết nhựa trên bumper ô tô một cách ổn định. Tùy theo hình dạng, kích thước và vị trí cần hàn của từng loại sản phẩm, cấu hình máy có thể được thiết kế khác nhau về số lượng đầu hàn, công suất, hành trình, hình dạng khuôn hàn cũng như phương án chuyển động. Một hệ thống hoàn chỉnh thường bao gồm các bộ phận chính sau:

1. Hệ thống đầu hàn siêu âm

Đầu hàn là bộ phận trực tiếp thực hiện quá trình hàn các chi tiết nhựa trên bumper. Cụm đầu hàn được lựa chọn dựa trên vật liệu nhựa, kích thước sản phẩm, vị trí hàn và yêu cầu về độ chắc chắn của mối hàn. Tùy từng sản phẩm, máy có thể sử dụng một hoặc nhiều đầu hàn được bố trí tại các vị trí khác nhau. Công suất đầu hàn, tần số hoạt động, hành trình ép và hình dạng khuôn hàn được tính toán phù hợp với từng loại bumper.

Phần horn (khuôn hàn siêu âm) được gia công theo hình dạng và vị trí tiếp xúc thực tế của sản phẩm. Với những bumper có nhiều vị trí hoặc hình dạng hàn phức tạp, các horn có thể được thiết kế riêng cho từng khu vực nhằm đảm bảo đầu hàn tiếp xúc đúng vị trí và truyền năng lượng siêu âm ổn định xuống chi tiết nhựa. Kết cấu đầu hàn có thể được thiết kế cố định hoặc bố trí theo cụm tùy thuộc vào số lượng điểm hàn cần thực hiện trên sản phẩm.

2. Cơ cấu chuyển động đầu hàn

Cụm đầu hàn được kết hợp với cơ cấu chuyển động để đưa horn đến đúng vị trí cần hàn. Đối với hệ thống tự động, đầu hàn có thể chuyển động lên xuống theo hành trình được cài đặt sẵn. Cơ cấu chuyển động thường bao gồm:

• Cụm động cơ hoặc cơ cấu truyền động.
• Xilanh khí nén phục vụ chuyển động ép.
• Ray trượt hoặc slide dẫn hướng.
• Cơ cấu giới hạn hành trình.
• Cảm biến xác nhận vị trí.
• Cụm gá giữ đầu hàn.

Việc sử dụng slide trượt và cơ cấu dẫn hướng giúp đầu hàn chuyển động ổn định, hạn chế rung lắc trong quá trình ép. Hành trình của đầu hàn có thể được thiết lập phù hợp với chiều cao và hình dạng của bumper. Đối với những sản phẩm có nhiều vị trí hàn hoặc bề mặt cong phức tạp, máy có thể sử dụng cánh tay robot để thay thế cơ cấu đầu hàn cố định. Robot có khả năng di chuyển đầu hàn đến nhiều vị trí khác nhau theo chương trình, từ đó tăng tính linh hoạt khi gia công các sản phẩm có hình dạng phức tạp.

3. Cụm điều khiển PLC/CNC

Hệ thống điều khiển là bộ phận quản lý toàn bộ chu trình hoạt động của máy. Máy có thể được lập trình bằng PLC hoặc hệ thống CNC tùy theo yêu cầu về chuyển động và mức độ tự động hóa.

Bộ điều khiển thực hiện việc phối hợp giữa cơ cấu đầu hàn, hệ thống khí nén, cảm biến, đồ gá và các thiết bị an toàn.

Một chu trình hàn có thể được lập trình theo trình tự: Định vị sản phẩm → kiểm tra điều kiện an toàn → cố định sản phẩm → di chuyển đầu hàn → ép và hàn → giữ theo thời gian cài đặt → đầu hàn trở về vị trí ban đầu → hoàn tất chu trình.

Thông số của từng công đoạn có thể được thiết lập trên hệ thống điều khiển tùy theo yêu cầu của sản phẩm. Khi phát hiện điều kiện bất thường, hệ thống có thể dừng chu trình và phát tín hiệu cảnh báo để người vận hành kiểm tra.

4. Đồ gá cố định bumper

Đồ gá là bộ phận quan trọng giúp cố định bumper trong suốt quá trình hàn. Do bumper ô tô có kích thước lớn, hình dạng cong và nhiều vị trí lắp ráp khác nhau nên đồ gá được thiết kế riêng theo từng sản phẩm.

Phần thân đồ gá và các chi tiết định vị có thể được gia công CNC nhằm đảm bảo độ chính xác trong quá trình lắp đặt và định vị sản phẩm. Các điểm tỳ, chốt định vị và cơ cấu kẹp được bố trí dựa trên hình dạng thực tế của bumper.

Đồ gá có nhiệm vụ:

• Định vị bumper đúng vị trí trước khi hàn.
• Giữ sản phẩm ổn định trong quá trình đầu hàn tác động.
• Hạn chế dịch chuyển hoặc biến dạng sản phẩm.
• Đảm bảo các điểm hàn được thực hiện đúng vị trí.
• Hỗ trợ quá trình tháo lắp và thay đổi sản phẩm.

Đối với dây chuyền sản xuất nhiều loại bumper, đồ gá có thể được thiết kế theo dạng module để thuận tiện tháo lắp, thay đổi hoặc di chuyển khi chuyển sang mã sản phẩm khác.

5. Hệ thống cảm biến an toàn

Máy hàn siêu âm bumper nhựa ô tô được tích hợp các cảm biến nhằm kiểm tra trạng thái của sản phẩm, đồ gá, cửa bảo vệ và các cơ cấu chuyển động. Tùy cấu hình, cảm biến có thể được sử dụng để xác nhận:

• Bumper đã được đặt đúng vị trí.
• Đồ gá đã ở vị trí làm việc.
• Cơ cấu kẹp đã hoàn tất thao tác.
• Cửa bảo vệ đã đóng.
• Đầu hàn đã về đúng vị trí.
• Cơ cấu đột đã hoàn thành hành trình.
• Các điều kiện cần thiết trước khi bắt đầu chu trình.

Nhờ đó, hệ thống có thể hạn chế việc máy hoạt động khi sản phẩm chưa được định vị hoặc khi điều kiện an toàn chưa đáp ứng.

6. Tủ điện và hệ thống điều khiển vận hành

Tủ điện chứa các thiết bị điều khiển và bảo vệ của máy như PLC, thiết bị đóng cắt, bộ điều khiển, nguồn điện, thiết bị điều khiển đầu hàn và các linh kiện liên quan.

Bên ngoài máy có thể bố trí màn hình điều khiển để người vận hành lựa chọn chế độ làm việc, theo dõi trạng thái thiết bị và điều chỉnh các thông số theo phạm vi được cài đặt.

Giao diện điều khiển cũng có thể hiển thị mã lỗi hoặc trạng thái cảnh báo, giúp người vận hành nhanh chóng xác định khu vực cần kiểm tra khi máy phát sinh sự cố.

7. Hệ thống cảnh báo lỗi

Hệ thống cảnh báo được kết nối với PLC và các cảm biến trên máy để phát hiện những trạng thái bất thường trong quá trình vận hành. Khi phát sinh lỗi, máy có thể đưa ra cảnh báo bằng đèn, còi hoặc thông báo trên màn hình điều khiển. Đồng thời, chu trình có thể được dừng tại vị trí an toàn để người vận hành kiểm tra nguyên nhân trước khi tiếp tục sản xuất. Việc tích hợp hệ thống cảnh báo giúp quá trình vận hành dễ kiểm soát hơn, đồng thời hỗ trợ giảm nguy cơ thao tác sai trong quá trình sản xuất.

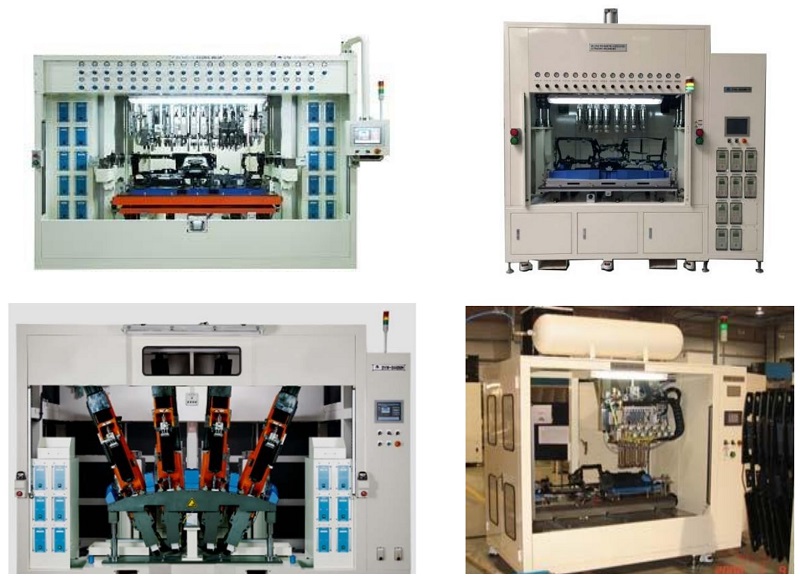

Một số ứng dụng phổ biến của máy hàn siêu âm nhiều đầu

• Ngành công nghiệp ô tô: tấm bumper cản xe phía trước, cản xe sau, đèn xe, bảng taplo, điều khiển xe, cửa ô tô,...
• Ngành công nghiệp đồ chơi: súng đồ chơi, điện thoại, ô tô, máy bay mô hình, đồ chơi bằng nhựa tổng hợp.
• Điện tử: Đồng hồ đeo tay, máy tính, TV, hộp vỏ loa,…
• Ngành công nghiệp nhẹ: Đèn chiếu sáng,...
• Ngành bao bì: hộp nhựa PVC,…
• Ứng dụng cho hàn siêu âm trên nhựa ABS, PE, PC, PS, PVC, PP, ABS,…

Máy hàn siêu âm bumper nhựa ô tô đáp ứng nhu cầu gia công và liên kết các chi tiết nhựa trong quá trình sản xuất bumper và các linh kiện ô tô hiện nay. So với phương pháp gia công thủ công, việc ứng dụng hệ thống hàn siêu âm tự động giúp quá trình làm việc được tổ chức đồng bộ hơn, đồng thời duy trì sự ổn định giữa các sản phẩm trong cùng một chu trình. Máy có thể được thiết kế phù hợp với nhiều dạng bumper, kích thước sản phẩm và yêu cầu gia công khác nhau, từ hệ thống hàn đơn đến các cấu hình nhiều đầu hàn hoặc kết hợp tự động hóa. Bên cạnh khả năng hàn, thiết bị còn có thể tích hợp thêm các công đoạn gia công cần thiết để phù hợp với quy trình sản xuất của từng doanh nghiệp. Việc đưa máy vào dây chuyền giúp giảm bớt các thao tác lặp lại, hỗ trợ rút ngắn thời gian xử lý và nâng cao hiệu quả sản xuất. Nếu bạn đang có nhu cầu quan tâm đến sản phẩm này hãy liên hệ ngay với CNC VINA để được tư vấn phù hợp với sản phẩm của công ty bạn nhé!
