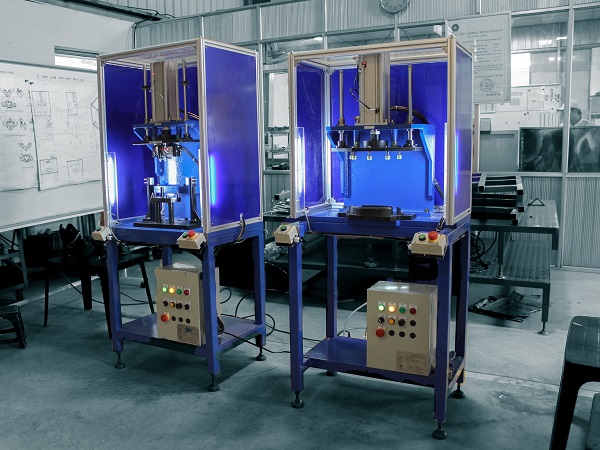

Máy ép viền ốp đầu trước

Máy ép viền ốp đầu trước xe máy là sản phẩm Máy móc phụ trợ ngành sản xuất ô tô, xe máy, chuyên dụng được sử dụng trong công đoạn lắp ráp các chi tiết nhựa ở khu vực đầu xe. Đối với một số dòng xe máy như Honda, Yamaha, Piaggio, phần ốp đầu hoặc mặt bàn thờ thường được kết hợp với bộ viền bên ngoài nhằm hoàn thiện hình dáng và tăng tính thẩm mỹ cho sản phẩm. Việc lắp viền đòi hỏi chi tiết phải được đặt đúng vị trí và ép theo biên dạng phù hợp để đảm bảo sự đồng đều sau khi hoàn thiện. Máy ép viền ốp đầu trước được phát triển nhằm hỗ trợ công đoạn này, thay thế một phần thao tác thủ công và tạo điều kiện thuận lợi hơn cho quá trình sản xuất liên tục. Thiết bị có thể được sử dụng theo chế độ tự động hoặc điều khiển bằng tay, tùy thuộc vào yêu cầu của từng dây chuyền và phương thức sản xuất. Với thiết kế phù hợp theo từng mẫu sản phẩm, máy có thể đáp ứng các yêu cầu khác nhau về vị trí ép, hình dạng chi tiết và cách thức vận hành. CNC VINA là đơn vị chuyên nghiên cứu, thiết kế và chế tạo máy ép viền ốp đầu trước theo sản phẩm thực tế, hướng đến việc tạo ra thiết bị phù hợp với quy trình lắp ráp và điều kiện sử dụng của từng doanh nghiệp.

Thông số kỹ thuật của Máy ép viền đầu trước

Cấu tạo và nguyên lý hoạt động của Máy ép viền ốp đầu trước

Máy ép viền ốp đầu trước có kết cấu đơn giản, nhỏ gọn, được thiết kế với đồ gá chuyên dụng và cơ cấu ép bằng xilanh khí nén, phù hợp với hình dạng của từng loại sản phẩm. Quá trình vận hành được thực hiện theo trình tự định vị – ép – giữ ép – nhả ép, giúp công đoạn ép viền diễn ra nhanh chóng, ổn định và thuận tiện cho người công nhân.

Cấu tạo máy ép viền ốp đầu trước

Máy ép viền ốp đầu trước được thiết kế với kết cấu đơn giản, nhỏ gọn và ổn định, phù hợp để bố trí tại các khu vực lắp ráp trong nhà xưởng. Cấu tạo máy tập trung vào các bộ phận chính gồm khung máy, đồ gá định vị sản phẩm, cơ cấu ép bằng xilanh khí nén và hệ thống điều khiển. Các bộ phận được bố trí hợp lý nhằm đảm bảo quá trình đưa sản phẩm vào, thực hiện ép và lấy sản phẩm ra diễn ra nhanh chóng.

Khung máy có nhiệm vụ nâng đỡ toàn bộ hệ thống và đảm bảo độ chắc chắn trong quá trình vận hành. Kết cấu khung được thiết kế phù hợp với kích thước của sản phẩm và không gian lắp đặt thực tế, giúp máy hoạt động ổn định trong điều kiện sản xuất liên tục.

Đồ gá định vị sản phẩm là bộ phận quan trọng, được CNC VINA thiết kế riêng theo từng loại ốp đầu trước hoặc mặt nạ xe máy. Đồ gá có nhiệm vụ xác định chính xác vị trí đặt sản phẩm, đồng thời giữ cố định chi tiết trong quá trình ép. Tùy theo hình dạng và yêu cầu của từng sản phẩm, đồ gá có thể được thiết kế với các điểm tỳ, chốt định vị hoặc cơ cấu giữ phù hợp nhằm hạn chế tình trạng xê dịch khi máy tác động lực ép.

Cơ cấu ép sử dụng xilanh khí nén để tạo lực tác động lên phần viền cần ép. Xilanh được bố trí theo đúng hướng và vị trí ép của sản phẩm. Khi nhận tín hiệu từ hệ thống điều khiển, xilanh sẽ di chuyển theo hành trình đã thiết lập, đưa cơ cấu ép tiếp xúc với chi tiết và thực hiện quá trình ép.

Bên cạnh đó, hệ thống điều khiển giúp người vận hành kích hoạt và kiểm soát chu trình làm việc của máy. Thời gian ép có thể được thiết lập thông qua bộ đếm thời gian bên ngoài, cho phép điều chỉnh thời gian giữ ép phù hợp với từng loại sản phẩm và yêu cầu công nghệ.

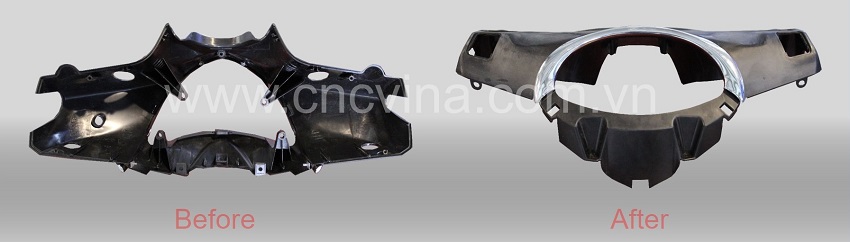

Sản phẩm mặt nạ xe máy trước và sau khi được ép tự động trên máy ép do CNC VINA thiết kế và chế tạo

Nguyên lý hoạt động Máy ép viền đầu trước

Quy trình hoạt động của máy ép viền ốp đầu trước được thiết kế đơn giản, giảm số lượng thao tác cho công nhân và đảm bảo các bước ép được thực hiện theo trình tự ổn định.

Bước 1: Đặt sản phẩm vào đồ gá

Trước tiên, công nhân đưa chi tiết ốp đầu trước hoặc mặt nạ xe máy vào vị trí đồ gá. Sản phẩm được đặt theo đúng hướng và vị trí đã quy định để các điểm định vị trên đồ gá tiếp xúc với chi tiết. Việc định vị chính xác ngay từ đầu giúp đảm bảo phần viền cần ép nằm đúng vị trí so với cơ cấu ép, hạn chế sai lệch trong quá trình thực hiện chu trình.

Bước 2: Kích hoạt chu trình ép

Sau khi kiểm tra sản phẩm đã được đặt đúng vị trí, công nhân kích hoạt máy bằng nút điều khiển. Hệ thống điều khiển tiếp nhận tín hiệu và bắt đầu chu trình ép. Tùy theo phương án thiết kế, máy có thể được vận hành bằng thao tác điều khiển trực tiếp của công nhân hoặc tích hợp chế độ tự động trong dây chuyền sản xuất.

Bước 3: Xilanh thực hiện ép

Khi chu trình được kích hoạt, xilanh khí nén bắt đầu di chuyển xuống theo hành trình đã thiết lập. Cơ cấu ép tác động lên phần viền ốp, đưa chi tiết về đúng vị trí yêu cầu. Lực ép được truyền thông qua cơ cấu ép và tác động lên khu vực cần gia công. Nhờ đồ gá giữ sản phẩm cố định, quá trình ép được thực hiện ổn định và hạn chế tình trạng sản phẩm bị dịch chuyển trong quá trình thao tác.

Bước 4: Giữ ép trong khoảng thời gian cài đặt

Sau khi cơ cấu ép đạt đến vị trí giới hạn, hệ thống duy trì trạng thái ép trong khoảng thời gian đã được thiết lập. Thời gian này có thể điều chỉnh thông qua bộ đếm thời gian bên ngoài tùy theo đặc tính của sản phẩm và yêu cầu công nghệ. Việc kiểm soát thời gian ép giúp quá trình làm việc giữa các chu kỳ có tính đồng đều, đồng thời hạn chế tình trạng công nhân phải tự ước lượng thời gian bằng phương pháp thủ công.

Bước 5: Cơ cấu ép trở về vị trí ban đầu

Khi kết thúc thời gian ép, xilanh khí nén sẽ trở về vị trí ban đầu. Cơ cấu ép được đưa ra khỏi khu vực sản phẩm, tạo khoảng không để công nhân lấy chi tiết đã hoàn thiện ra khỏi đồ gá.

Bước 6: Lấy sản phẩm và tiếp tục chu kỳ mới

Công nhân lấy sản phẩm đã hoàn thành ra khỏi đồ gá, kiểm tra nhanh và đưa sản phẩm tiếp theo vào vị trí định vị. Sau đó, chu trình được lặp lại.

Với cách vận hành này, toàn bộ quá trình đặt sản phẩm – định vị – ép – giữ ép – nhả ép – lấy sản phẩm được thực hiện theo một trình tự rõ ràng, giúp công nhân dễ dàng thao tác và duy trì năng suất ổn định trong quá trình sản xuất.

Do mỗi loại ốp đầu trước hoặc mặt nạ xe máy có hình dạng và vị trí ép khác nhau, đồ gá và cơ cấu ép được CNC VINA thiết kế dựa trên sản phẩm thực tế. Các vị trí định vị, điểm tỳ và hướng tác động của cơ cấu ép có thể được tính toán để phù hợp với yêu cầu của từng chi tiết. Bên cạnh đó, thời gian ép cũng có thể được điều chỉnh để phù hợp với đặc tính của sản phẩm và quy trình công nghệ. Nhờ khả năng tùy chỉnh này, máy có thể được phát triển cho nhiều loại sản phẩm và đáp ứng các yêu cầu khác nhau của dây chuyền lắp ráp.

Đặc điểm nổi bật

Máy ép viền ốp đầu trước sở hữu kết cấu nhỏ gọn, vận hành ổn định và thao tác đơn giản, phù hợp với nhiều dây chuyền lắp ráp xe máy. Đồ gá và cơ cấu ép được thiết kế theo từng sản phẩm, giúp quá trình ép viền chính xác, nhanh chóng và thuận tiện cho người vận hành.

• Máy được bố trí theo dạng khung đứng, các cụm chức năng được sắp xếp tập trung trong một không gian tương đối nhỏ. Cấu tạo gồm khung máy, bộ phận gá sản phẩm, cụm ép và phần điều khiển, đáp ứng đầy đủ yêu cầu của công đoạn ép mà không cần hệ thống quá phức tạp. Kết cấu này cũng thuận tiện cho việc kiểm tra các bộ phận trong quá trình sử dụng. Khi cần vệ sinh, điều chỉnh hoặc bảo dưỡng, người vận hành có thể tiếp cận các cụm máy một cách dễ dàng.
• Mỗi loại ốp đầu trước hoặc mặt nạ xe máy có hình dáng khác nhau, vì vậy đồ gá được thiết kế dựa trên chính chi tiết cần ép. Các điểm tỳ và vị trí định vị được bố trí để sản phẩm nằm đúng vị trí trước khi cơ cấu ép hoạt động. Khi sản phẩm đã được đặt vào gá, chi tiết được giữ tương đối ổn định trong suốt quá trình ép. Phần viền cần ép được đưa về đúng khu vực tác động của cơ cấu ép, hạn chế việc sản phẩm bị lệch do đặt sai vị trí.
• Cụm ép của máy sử dụng xilanh khí nén để tạo chuyển động ép. Khi máy nhận tín hiệu vận hành, xilanh di chuyển theo hướng đã thiết kế và đưa đầu ép xuống vị trí tác động trên sản phẩm. Hành trình của xilanh được giới hạn theo yêu cầu của từng công đoạn. Khi đạt đến vị trí ép, cơ cấu giữ trong khoảng thời gian đã cài đặt trước rồi trở về vị trí ban đầu. Cách vận hành này giúp các chu kỳ ép được thực hiện theo cùng một trình tự, thay vì phụ thuộc hoàn toàn vào thao tác của người công nhân.
• Tùy theo yêu cầu sử dụng, máy có thể được thiết lập chế độ tự động hoặc điều khiển bằng tay. Với chế độ tự động, sau khi sản phẩm được đặt vào đồ gá, người vận hành kích hoạt chu trình và máy lần lượt thực hiện thao tác ép, giữ ép rồi nhả cơ cấu. Sau khi kết thúc chu trình, công nhân lấy sản phẩm ra và đưa chi tiết tiếp theo vào máy. Ở chế độ bằng tay, người vận hành có thể chủ động điều khiển các thao tác của máy. Phương án này thuận tiện trong quá trình chạy thử, kiểm tra đồ gá, điều chỉnh sản phẩm hoặc khi máy được sử dụng tại những công đoạn chưa cần tự động hóa hoàn toàn.
• Với quy trình ép được thực hiện theo một trình tự cố định, máy giúp công nhân duy trì thao tác tương đối đồng nhất giữa các sản phẩm. Việc đưa lực ép và thời gian ép vào cơ cấu máy cũng giảm bớt những thao tác vốn phải thực hiện thủ công. Khi kết hợp với hệ thống cấp phôi hoặc các công đoạn lắp ráp kế tiếp, máy có thể được bố trí thành một trạm làm việc trong dây chuyền, phù hợp với các mô hình sản xuất có tần suất ép liên tục.
• Thời gian ép được thiết lập trước giúp người vận hành không cần tự xác định thời gian cho từng sản phẩm. Khi kết thúc chu trình, cơ cấu ép tự động trở về vị trí ban đầu và sẵn sàng cho lần ép tiếp theo. Cách bố trí này phù hợp với những công đoạn có số lượng sản phẩm lớn và yêu cầu thao tác lặp lại trong suốt ca sản xuất.

Máy ép viền ốp đầu trước là một giải pháp phù hợp cho các doanh nghiệp đang tìm cách cải thiện công đoạn lắp ráp các chi tiết nhựa đầu xe máy. Thiết bị giúp chuyển một phần thao tác ép từ phương pháp thủ công sang cơ cấu máy, qua đó tạo sự thống nhất hơn trong quá trình thực hiện công việc. Tùy theo từng sản phẩm, hệ thống có thể được xây dựng với đồ gá và cơ cấu ép phù hợp để đáp ứng yêu cầu thực tế của công đoạn. Máy cũng có thể bố trí độc lập tại một vị trí làm việc hoặc kết hợp với các thiết bị khác trong dây chuyền lắp ráp. Với kinh nghiệm thiết kế thiết bị tự động hóa cho ngành ô tô – xe máy, CNC VINA có thể phát triển máy dựa trên mẫu sản phẩm, bản vẽ kỹ thuật và yêu cầu sản xuất của khách hàng. Phương án thiết kế được xem xét dựa trên đặc điểm chi tiết, sản lượng cần đáp ứng và không gian bố trí tại nhà xưởng.
