Máy đổ sơn bốn đầu bằng piston

Máy đổ sơn bốn đầu bằng piston là giải pháp hỗ trợ tự động hóa công đoạn tráng sơn cho các chi tiết công nghiệp có kết cấu và yêu cầu xử lý phù hợp. Thiết bị sử dụng cơ cấu piston để đưa sơn từ phía dưới lên sản phẩm, sau đó rút sơn xuống theo chu trình vận hành. Với thiết kế bốn đầu làm việc trên cùng một bàn máy, hệ thống cho phép tổ chức quá trình xử lý theo nhóm, góp phần tối ưu việc bố trí sản xuất. Cơ cấu truyền động kết hợp với hệ thống cảm biến giúp kiểm soát chuyển động và phối hợp các bước cấp, rút sơn. Bên cạnh chế độ tự động, máy còn hỗ trợ điều khiển bằng tay để thuận tiện cho việc kiểm tra và căn chỉnh khi cần thiết. Được nghiên cứu và phát triển theo định hướng ứng dụng thực tế, CNC VINA hướng đến các giải pháp thiết bị phù hợp với đặc điểm sản phẩm và yêu cầu vận hành của từng nhà máy. Đây là lựa chọn đáng cân nhắc cho doanh nghiệp đang tìm kiếm phương án nâng cao tính ổn định và hiệu quả trong công đoạn tráng sơn công nghiệp.

Thông số kỹ thuật Máy đổ sơn nhiều đầu

Vai trò trong công đoạn tráng sơn

Với sản phẩm cần đưa sơn vào một khoang hoặc đường dẫn bên trong, cách cấp và rút chất lỏng ảnh hưởng đến vùng được xử lý và lượng sơn lưu lại. Cơ cấu piston tạo chuyển động đẩy sơn từ phía dưới lên, rồi hạ xuống theo chu trình. Cảm biến kiểm tra mức sơn cung cấp tín hiệu để điều khiển bước chuyển động tiếp theo.

Bố trí bốn đầu giúp tổ chức công đoạn theo nhóm trên cùng một trạm, thay vì phải chuẩn bị nhiều vị trí làm việc tách rời. Giá trị sử dụng phụ thuộc vào khả năng nạp đủ sản phẩm, sự ổn định của từng cụm bơm và cách phối hợp với công đoạn trước, sau. Khi đánh giá năng suất, cần tính cả thời gian thay chi tiết, bổ sung sơn và vệ sinh máy.

Kết quả tráng cần được kiểm tra trên sản phẩm thực tế. Vùng có sơn, lượng lưu lại và yêu cầu lớp phủ sau các bước làm khô hoặc xử lý tiếp theo là các tiêu chí có thể dùng để xác nhận công nghệ. Chuyển động đúng chu trình là một điều kiện của quá trình; chất lượng sản phẩm cần có phương pháp đánh giá riêng.

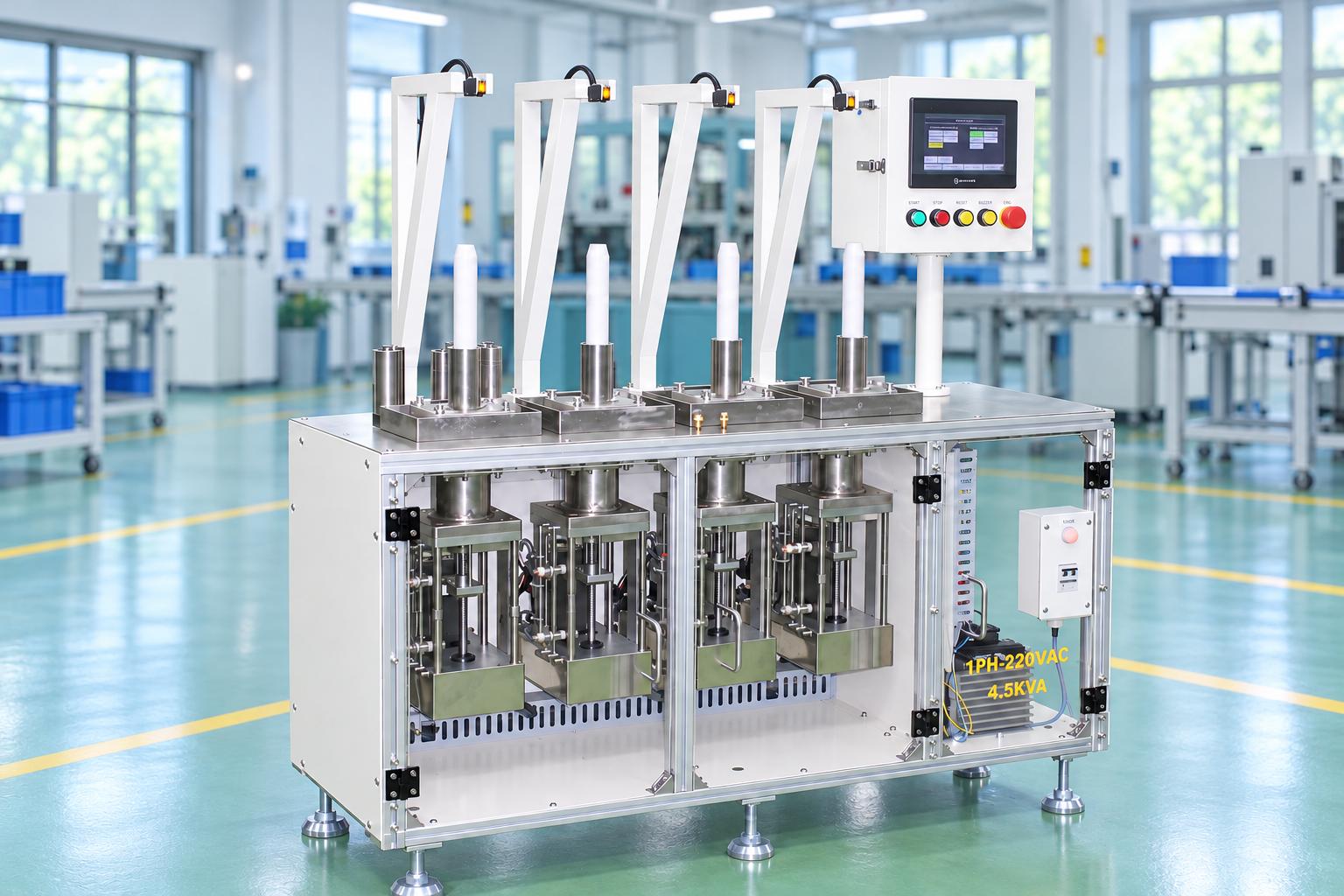

Đặc điểm chính của máy đổ sơn bốn đầu bằng piston

• Bốn cụm làm việc trên cùng bàn máy: phù hợp với cách tổ chức nạp sản phẩm theo nhóm.
• Mỗi cụm có động cơ và vít me riêng: dẫn động piston để đẩy sơn lên và rút sơn xuống.
• Khởi động chung trong chế độ tự động: một lần nhấn START cho cả bốn động cơ chạy.
• Điều khiển từng động cơ bằng tay: hỗ trợ kiểm tra cơ cấu và chuẩn bị máy trước sản xuất.
• Cảm biến mức sơn và hành trình: cung cấp tín hiệu phục vụ trình tự cấp, rút sơn và cảnh báo hết sơn.
• Cụm bơm có các chi tiết hỗ trợ vệ sinh: gồm phần chống tràn, tấm đục lỗ hỗ trợ trộn sơn và xử lý các vị trí dễ lưu sơn.

Cấu tạo và công nghệ liên quan

Bốn cụm bơm piston

Mỗi vị trí có một xy lanh chứa sơn và piston dịch chuyển lên xuống. Khi piston đi lên, sơn được đẩy về phía sản phẩm. Khi cơ cấu đảo chiều, piston hạ và lượng sơn rút xuống. Sản phẩm được đặt theo phương đứng, nối với đường cấp từ cụm bơm; chi tiết phụ trợ phía trên cần được lắp đúng trước khi chạy.

Hình dạng sản phẩm, chỗ tiếp giáp với đầu làm việc và cách làm kín là những điểm cần xem xét khi chọn máy. Một chi tiết có chiều dài hoặc tiết diện khác có thể cần thay gá, đầu tiếp nối và điều chỉnh điều kiện cấp sơn. Phương án mới phải được kiểm tra trên mẫu trước khi xác nhận sử dụng.

Truyền động động cơ qua đai và vít me bi

Máy có bốn động cơ, bốn bộ đai truyền động và bốn vít me bi. Chuyển động quay đi qua puly và vít me, phối hợp với hai trục dẫn hướng tại mỗi cụm để tạo chuyển động tịnh tiến của piston. Mỗi động cơ có công suất danh định 750 W; đây là thông số của động cơ, không phải mức tiêu thụ điện của toàn máy.

Khi đánh giá cơ cấu, cần kiểm tra độ ổn định của chuyển động, tình trạng đai, vít me và phần làm kín của cụm bơm. Bốn đầu có dẫn động riêng nên kết quả thử phải được kiểm tra tại từng vị trí. Việc một đầu chạy tốt chưa đủ để xác nhận chất lượng xử lý của cả nhóm sản phẩm.

Cảm biến mức sơn và hành trình

Mỗi đầu có cảm biến kiểm tra mức sơn. Trong bước đẩy lên, khi tín hiệu mức sơn tác động, chuyển động nâng dừng; cơ cấu sau đó đảo chiều để piston hạ. Khi cảm biến hành trình dưới xác nhận vị trí, động cơ dừng và kết thúc chu trình. Tín hiệu hành trình phía trên cũng tham gia cảnh báo hết sơn.

Các cảm biến phục vụ điều khiển quá trình cấp sơn. Khi nhà máy yêu cầu kiểm tra lượng cấp, độ dày hoặc chất lượng lớp phủ, cần xác định thêm phương pháp đo phù hợp. Trước sản xuất, vị trí cảm biến và tín hiệu phản hồi cần được kiểm tra với đúng sản phẩm, mức sơn và điều kiện vận hành.

Cụm bơm hỗ trợ trộn sơn và vệ sinh

Phía trên xy lanh có tấm đục lỗ được bố trí để hỗ trợ trộn, quấy sơn. Cụm bơm còn có phần chống tràn, rãnh thao tác khi tháo lắp và chi tiết che các hốc tại vị trí bulông để thuận tiện vệ sinh. Những phần này giúp người sử dụng tiếp cận các vị trí cần làm sạch và giảm các hốc giữ sơn trong cụm.

Phần xy lanh bơm của cấu hình tham khảo có khả năng chịu dung dịch axeton. Khi chọn loại sơn hoặc dung dịch vệ sinh mới, cần xác nhận khả năng tương thích của từng phần tiếp xúc, bao gồm vật liệu làm kín. Cách vệ sinh và bảo quản phải được thống nhất theo vật liệu sử dụng cùng hướng dẫn vận hành của máy.

Bàn máy và bộ điều khiển

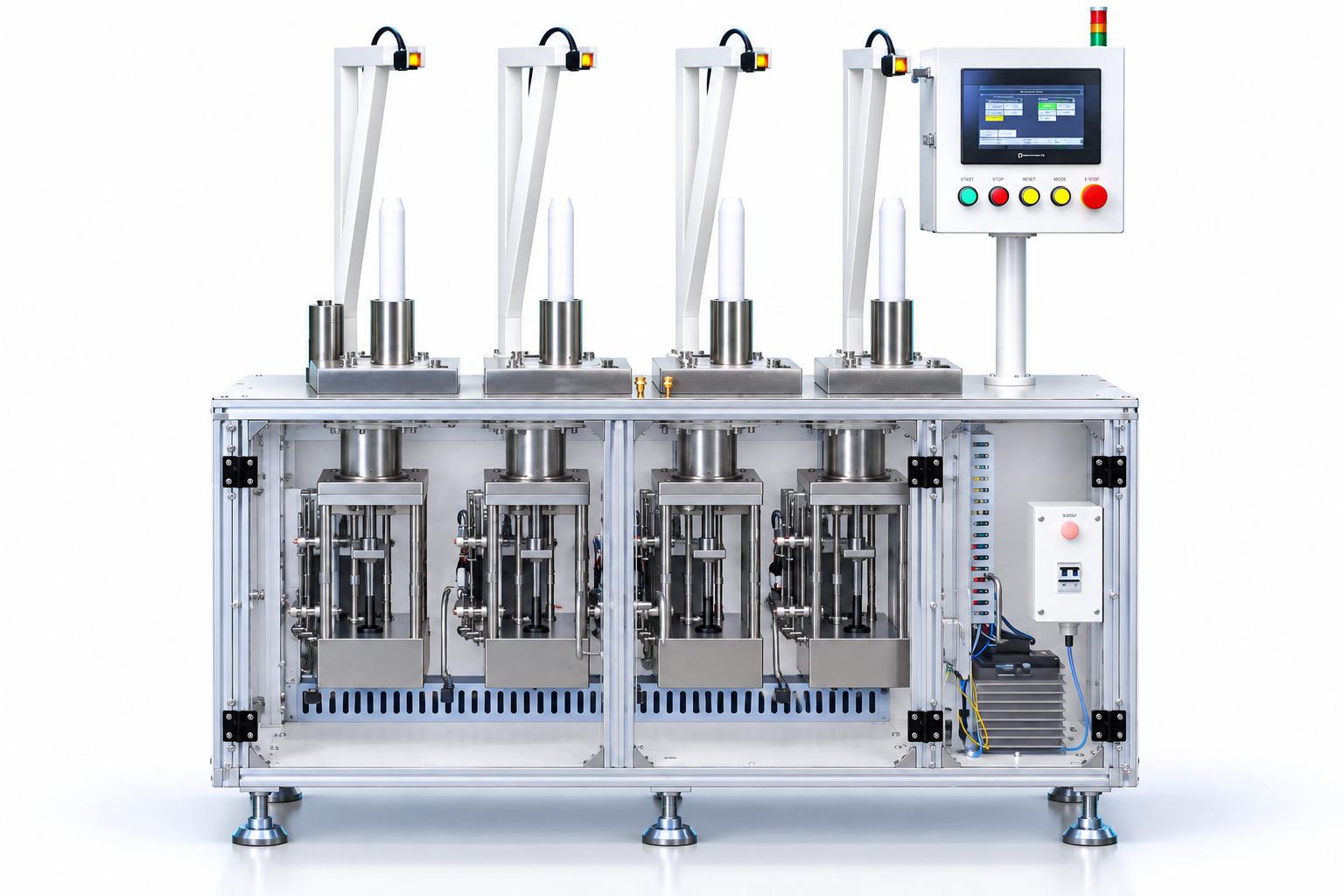

Bốn vị trí làm việc đặt trên khung nhôm định hình, phía dưới có các khoang cơ cấu và thiết bị điện. Màn hình điều khiển cùng nút START phục vụ thao tác vận hành. Máy có nút dừng khẩn cấp, các công tắc cửa, phần che truyền động và chân căn chỉnh.

Cách bố trí trạm cần bảo đảm người vận hành tiếp cận được cả bốn vị trí, đặt sản phẩm đúng và quan sát quá trình. Khoảng lắp đặt phải tính thêm phần mở cửa, thay vật liệu, vệ sinh và bảo dưỡng. Khi can thiệp vào cơ cấu hoặc bên trong tủ, cần dừng và cô lập nguồn theo quy trình.

Máy đổ sơn bốn đầu bằng piston hoạt động dựa trên cơ chế chuyển động lên xuống của piston để đưa sơn đến vị trí cần xử lý và rút sơn xuống sau khi hoàn tất. Quá trình được phối hợp thông qua hệ thống động cơ, vít me và cảm biến, giúp các đầu làm việc vận hành theo trình tự điều khiển đã thiết lập.

Quy trình làm việc Máy tráng sơn bằng piston

Bước 1: Chuẩn bị vật liệu và vị trí làm việc: Kiểm tra sơn, cụm bơm, phần làm kín, đầu tiếp nối và tình trạng cảm biến.

Bước 2: Đặt sản phẩm: Người vận hành đưa chi tiết vào các vị trí, lắp chi tiết phụ trợ phía trên và xác nhận cách đặt phù hợp.

Bước 3: Khởi động tự động: Khi máy đủ điều kiện, nhấn START để bốn động cơ chạy; đai và vít me dẫn động các piston đi lên.

Bước 4: Đẩy sơn lên: Piston đưa sơn về phía sản phẩm; cảm biến mức sơn tác động để dừng chuyển động nâng theo trình tự điều khiển.

Bước 5: Rút sơn xuống: Động cơ đảo chiều, piston hạ; khi cảm biến hành trình dưới xác nhận vị trí, động cơ dừng và kết thúc chu trình.

Bước 6: Thay sản phẩm: Sau khi cơ cấu đã dừng ở trạng thái cho phép, người vận hành lấy chi tiết, kiểm tra theo yêu cầu công đoạn và chuẩn bị nhóm tiếp theo.

Chế độ bằng tay cho phép điều khiển từng động cơ để kiểm tra chuyển động và căn chỉnh. Trước khi đưa cấu hình mới vào sản xuất, cần xác nhận trình tự tại cả bốn đầu, điều kiện cho phép khởi động và cách xử lý cảnh báo hết sơn. Thao tác đổi sản phẩm phải thực hiện khi máy đã dừng.

Vận hành và bảo dưỡng

Trước sản xuất, cần kiểm tra tình trạng sơn, độ sạch của cụm bơm, phần tiếp nối và tín hiệu cảm biến. Khi có cảnh báo hết sơn hoặc cấp sơn bất thường, dừng theo quy trình để kiểm tra trước khi tiếp tục. Người vận hành chỉ đặt, lấy hoặc chỉnh sản phẩm khi cơ cấu đã dừng ở trạng thái phù hợp.

Bảo dưỡng cần quan tâm đến phần làm kín, các vị trí lưu sơn, đai truyền động, vít me, dẫn hướng và dây cảm biến. Các chi tiết hỗ trợ vệ sinh cần được giữ đúng chức năng sau tháo lắp. Trước khi mở khoang máy hoặc can thiệp vào truyền động, cô lập nguồn theo quy trình; sau bảo dưỡng, kiểm tra lại từng đầu và thử mẫu trước khi sản xuất.

Ứng dụng trong sản xuất công nghiệp

Tráng sơn chi tiết dạng ống đặt đứng là hướng sử dụng phù hợp với hình học của cấu hình này. Sơn được đưa từ cụm bơm phía dưới lên chi tiết rồi rút xuống khi piston hạ. Điều kiện áp dụng là sản phẩm có đường tiếp nhận sơn, chỗ tiếp nối và cách gá tương thích. Vùng được tráng cùng lượng sơn lưu lại cần được kiểm chứng trên mẫu.

Sản xuất lặp lại theo nhóm bốn vị trí có thể tận dụng cách khởi động chung của máy. Người vận hành chuẩn bị sản phẩm, theo dõi chu trình và thay nhóm sau khi hoàn tất. Phương án phù hợp khi thời gian nạp, lấy và kiểm tra sản phẩm được tổ chức theo nhịp của trạm. Cần đánh giá từng đầu để xác nhận kết quả xử lý giữa các vị trí.

Công đoạn hoàn thiện linh kiện cơ khí, linh kiện điện hoặc phụ tùng công nghiệp có thể xem xét cơ cấu tương tự nếu sản phẩm cần đưa sơn vào khoang và có khả năng tiếp nhận sơn từ phía dưới. Đây là hướng mở rộng cần lựa chọn theo mẫu cụ thể. Vật liệu chi tiết, loại sơn, vùng phải giữ sạch và tiêu chí lớp phủ là cơ sở để CNC VINA thiết kế đầu làm việc, gá và trình tự phù hợp.

Bố trí trạm tráng sơn giữa các công đoạn của dây chuyền cần phối hợp với khâu chuẩn bị bề mặt và xử lý sau tráng. Khi sản phẩm phải chờ, làm khô hoặc chuyển sang một bước công nghệ khác, nên xác định cách chứa và di chuyển chi tiết sau khi lấy khỏi máy. Nhu cầu cấp lấy tự động hoặc kết nối với thiết bị khác có thể được xem xét trong phương án thiết kế theo yêu cầu.

Tiêu chí lựa chọn thiết bị tráng sơn chi tiết dạng ống

Hình dạng sản phẩm và cách tiếp nhận sơn

Cần bắt đầu từ bản vẽ hoặc mẫu chi tiết, đường cấp sơn và vùng cần xử lý. Kiểm tra khả năng đặt đứng, vị trí tiếp nối với cụm bơm, yêu cầu làm kín và vùng phải tránh sơn. Nếu thay đổi chiều dài, tiết diện hoặc kết cấu bên trong, cần đánh giá lại khả năng đẩy và rút chất lỏng cùng vị trí cảm biến.

Loại sơn và yêu cầu chất lượng

Độ nhớt, xu hướng lắng, trạng thái sơn trong thời gian làm việc và sự tương thích với cụm bơm đều ảnh hưởng đến việc chọn cấu hình. Yêu cầu nên được thể hiện bằng tiêu chí có thể kiểm tra, chẳng hạn vùng có sơn, lượng lưu lại hoặc đặc tính lớp phủ sau công đoạn tiếp theo. Thử với vật liệu thực tế giúp xác nhận phạm vi sử dụng.

Nhịp vận hành của cả trạm

Bốn đầu làm việc tạo điều kiện xử lý theo nhóm, nhưng năng suất phụ thuộc cả thời gian máy chạy lẫn thao tác của người vận hành. Cần đo trên mẫu đại diện, bao gồm nạp sản phẩm, lắp chi tiết phụ trợ, lấy ra và kiểm tra. Tần suất bổ sung sơn cùng thời gian vệ sinh cũng cần được tính khi lập kế hoạch sản xuất.

Đổi sản phẩm và mở rộng tự động hóa

Khi đổi loại chi tiết, cần kiểm tra đầu tiếp nối, gá, phần làm kín, vị trí cảm biến và trình tự cấp rút sơn. Nếu cần lựa chọn đầu chạy trong chế độ tự động, lưu cấu hình sản phẩm, ghi dữ liệu hoặc kết nối dây chuyền, các chức năng này cần được xác định riêng trong yêu cầu thiết kế và thử nghiệm.

Thử mẫu và nghiệm thu

Nên thử bằng sơn thực tế trên cả bốn vị trí, kiểm tra nhiều lượt liên tiếp và sau khi bổ sung vật liệu. Đánh giá cần theo dõi quá trình sơn đi lên, rút xuống, tình trạng tràn hoặc rò tại chỗ tiếp nối và kết quả trên từng sản phẩm. Khi đổi mẫu, cần xác nhận lại phần gá cùng điều kiện công nghệ.

Nghiệm thu vận hành cần kiểm tra khởi động chung, điều khiển bằng tay từng động cơ, phản hồi cảm biến, cảnh báo hết sơn và cách dừng máy. Điều kiện liên quan đến cửa, khởi động lại và thay sản phẩm cần được xác nhận theo chương trình sử dụng khi bàn giao. Kết quả chất lượng và nhịp làm việc phải được đối chiếu với tiêu chí đã thống nhất.

Câu hỏi thường gặp

Bốn đầu có thể vận hành riêng không?

Chế độ bằng tay cho phép điều khiển riêng từng động cơ. Chế độ tự động của cấu hình tham khảo khởi động cả bốn bằng một nút START. Nếu cần chạy tự động một số đầu hoặc bỏ qua vị trí chưa nạp, cần xác định chức năng này trong phương án điều khiển.

Máy phù hợp với sản phẩm nào?

Cấu hình phù hợp với chi tiết dạng ống đặt đứng và có đường tiếp nhận sơn tương thích với cụm bơm. Với mẫu mới, cần kiểm tra hình học, làm kín, loại sơn và kết quả tráng. CNC VINA có thể thiết kế gá cùng đầu tiếp nối theo sản phẩm.

Cảm biến có xác nhận chất lượng lớp sơn không?

Cảm biến mức sơn và hành trình cung cấp tín hiệu cho chu trình. Độ phủ, lượng sơn lưu lại hoặc độ dày lớp phủ cần được kiểm tra bằng tiêu chí và phương pháp riêng phù hợp với sản phẩm.

Dùng bốn đầu có tăng năng suất lên bốn lần không?

Năng suất phải được đo trên cả trạm, gồm thời gian máy chạy và thao tác thay sản phẩm. Số đầu là một yếu tố của cấu hình; kết quả thực tế còn phụ thuộc cách nạp, lấy, kiểm tra, bổ sung sơn và vệ sinh.

Có thể sử dụng nhiều loại sơn không?

Cần xác nhận khả năng tương thích với cụm bơm, phần làm kín và điều kiện cấp rút. Đặc tính sơn cùng kết quả thử trên mẫu là cơ sở chọn cấu hình. Khi đổi vật liệu, cần thống nhất lại cách chuẩn bị và vệ sinh.

Máy đổ sơn bốn đầu bằng piston là giải pháp phù hợp cho các công đoạn tráng sơn chi tiết công nghiệp có yêu cầu cấp sơn từ phía dưới. Với thiết kế bốn đầu làm việc cùng hệ thống truyền động và cảm biến, thiết bị hỗ trợ tổ chức quá trình xử lý theo chu trình, góp phần duy trì sự ổn định trong vận hành. Việc kết hợp chế độ tự động và điều khiển bằng tay giúp người vận hành thuận tiện hơn trong quá trình sử dụng, kiểm tra và căn chỉnh máy. Tuy nhiên, hiệu quả thực tế còn phụ thuộc vào đặc điểm sản phẩm, tính chất sơn và cách bố trí công đoạn sản xuất. Do đó, việc thử nghiệm trên mẫu thực tế là cần thiết để xác định cấu hình phù hợp và đánh giá chất lượng tráng tại từng đầu. Với định hướng phát triển các giải pháp tự động hóa theo nhu cầu doanh nghiệp, CNC VINA có thể hỗ trợ thiết kế đồ gá, đầu tiếp nối và phương án vận hành phù hợp với từng loại sản phẩm. Đây là cơ sở để doanh nghiệp lựa chọn và ứng dụng thiết bị hiệu quả hơn, hướng đến nâng cao tính ổn định và tối ưu quy trình sản xuất.
