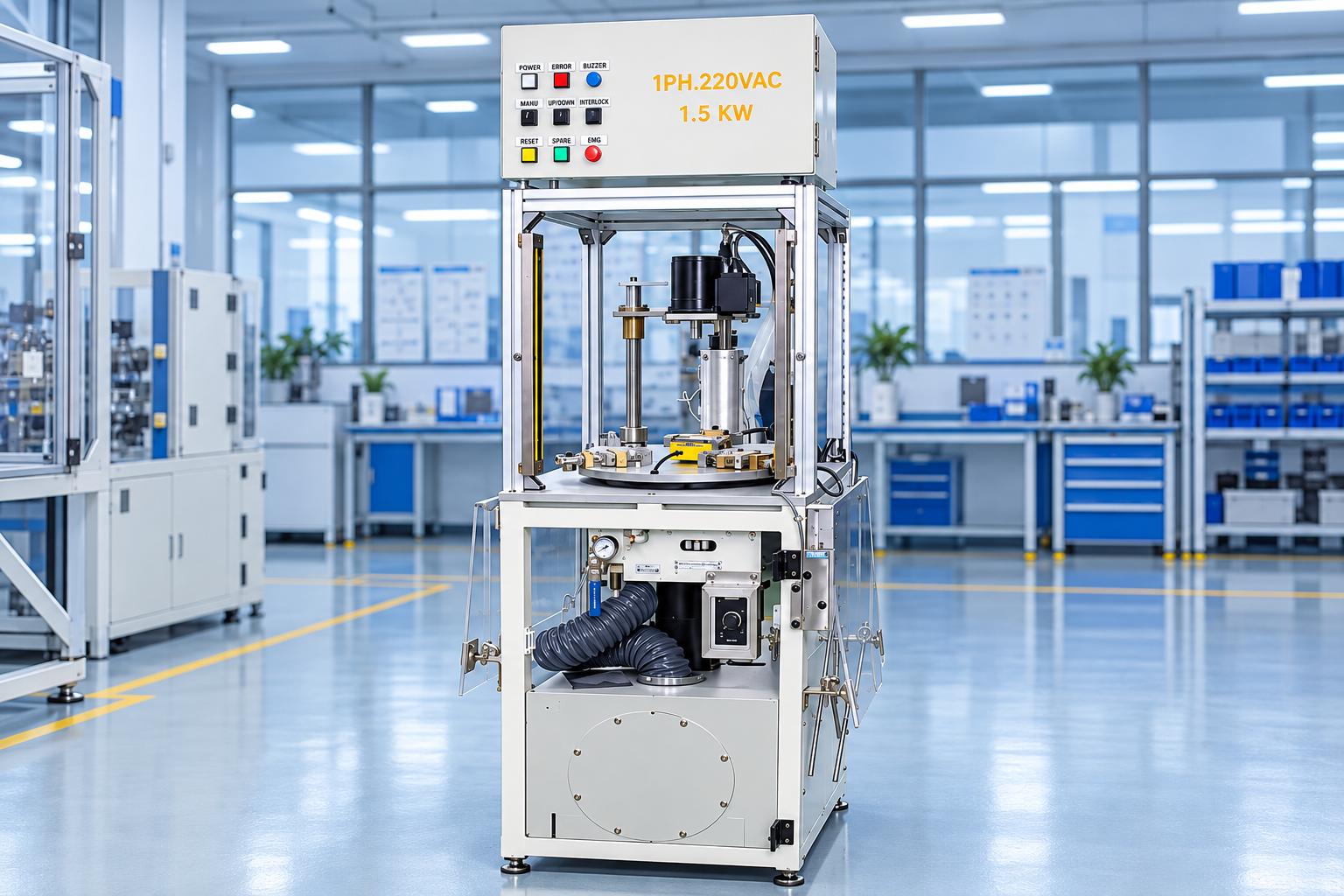

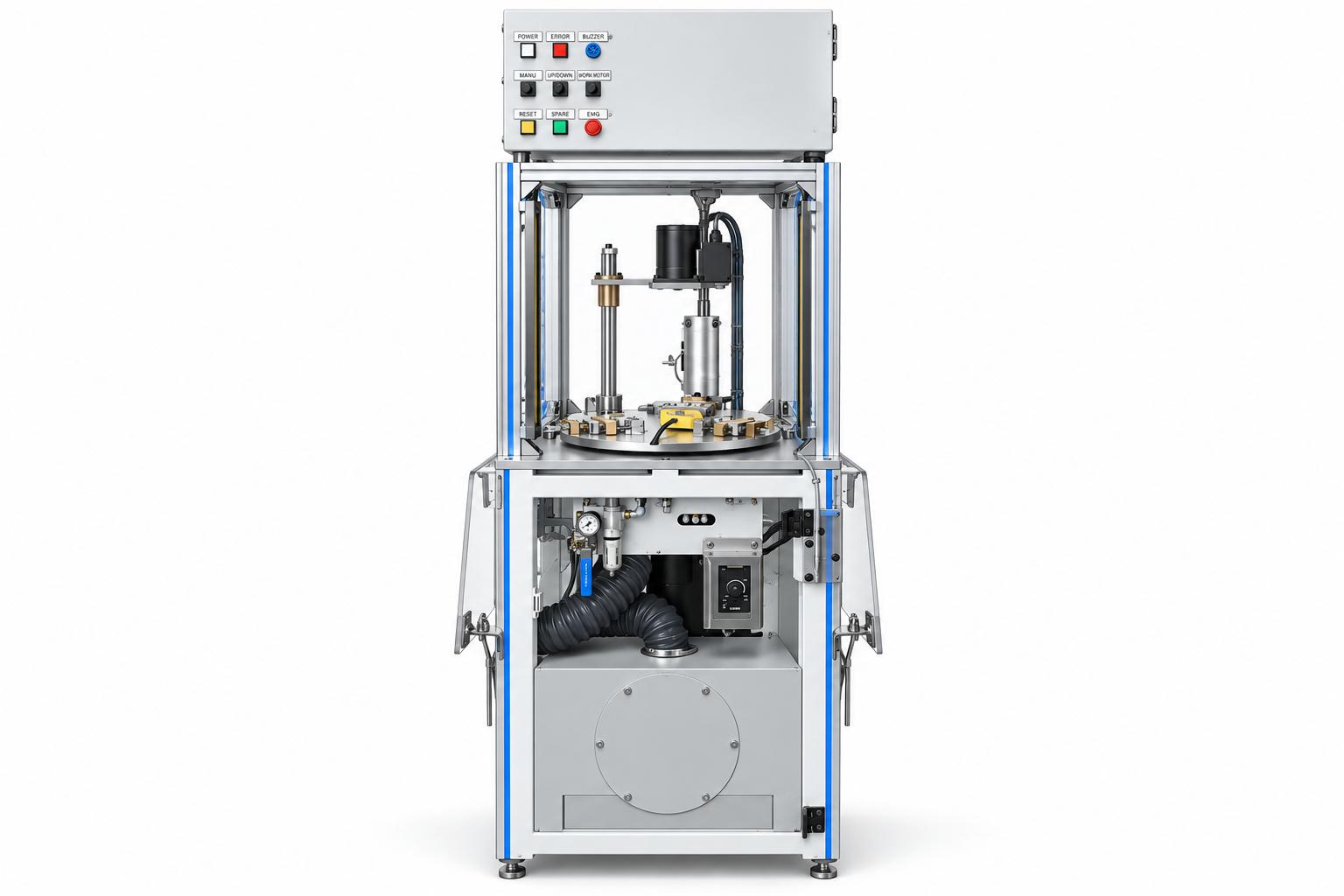

Máy cạo bavia bàn xoay bằng chổi cước

Máy cạo bavia CNC VINA là thiết bị hỗ trợ xử lý bavia và hoàn thiện chi tiết trong quy trình sản xuất công nghiệp. Máy sử dụng chổi cước quay để loại bỏ phần vật liệu thừa tại các vị trí tiếp xúc phù hợp trên sản phẩm. Kết hợp với bàn xoay và đồ gá định vị, thiết bị đưa chi tiết đến vị trí làm việc theo chu trình đã thiết lập. Giải pháp này phù hợp với công đoạn hoàn thiện sản phẩm theo lô, giúp cơ giới hóa các thao tác lặp lại và nâng cao tính ổn định trong quá trình xử lý. Trong cấu hình vận hành, người lao động đặt chi tiết vào đồ gá và khởi động máy, sau đó hệ thống tự động chuyển vị trí và hạ cụm chổi để thực hiện công đoạn cạo ba via. Hiệu quả xử lý phụ thuộc vào vật liệu sản phẩm, đặc điểm ba via, loại chổi và cách gá đặt chi tiết. Vậy doanh nghiệp cần xem xét những vấn đề gì khi lựa chọn máy xử lý bavia vào dây chuyền sản xuất? Bài viết dưới đây hãy cùng CNC VINA làm rõ điều này.

Vai trò của máy xử lý bavia trong quá trình sản xuất

Bavia là phần vật liệu thừa còn lại tại mép hoặc vùng đã gia công. Công đoạn loại bỏ ba via giúp chuẩn bị chi tiết cho kiểm tra và các bước sản xuất tiếp theo. Yêu cầu thực tế có thể là xử lý một cạnh sắc, làm sạch vùng tiếp xúc khi lắp ráp hoặc loại bỏ phần thừa ở một vị trí nhất định; mỗi yêu cầu cần cách đánh giá riêng.

Máy cạo bavia tạo một vị trí làm việc xác định cho sản phẩm, thay cho việc người vận hành phải liên tục giữ và đưa chi tiết tới dụng cụ bằng tay. Đồ gá giữ đúng tư thế, bàn xoay chuyển chi tiết tới vùng xử lý, còn cụm chổi thực hiện thao tác làm sạch. Lợi ích cần kiểm chứng khi thử máy là độ đồng đều giữa các sản phẩm và khả năng giữ nguyên những bề mặt phải bảo vệ.

Đặc điểm của cấu hình bàn xoay

• Ba đồ gá bố trí cách nhau 120 độ: tạo các vị trí mang chi tiết trên bàn xoay, đưa sản phẩm tới vùng chổi làm việc.
• Động cơ quay chổi và động cơ bàn xoay riêng: đảm nhiệm hai chuyển động khác nhau trong quá trình xử lý.
• Xi lanh nâng hạ cụm chổi: đưa cả cụm chổi và động cơ lên xuống trên hệ dẫn hướng.
• Chổi có cơ cấu thay nhanh bằng chốt: thuận tiện cho việc thay dụng cụ khi mòn hoặc khi chuyển yêu cầu xử lý.
• Cảm biến vị trí và cảm biến vùng: theo dõi trạng thái chuyển động và phát hiện tác động vào vùng được giám sát.
• Cụm hút bụi và bàn phụ gập: hỗ trợ thu gom bụi phát sinh và bố trí sản phẩm tại khu vực thao tác.

Cấu tạo và công nghệ liên quan

Máy cạo bavia bàn xoay chổi cước được cấu thành từ các bộ phận cơ khí, dụng cụ xử lý và hệ thống điều khiển phối hợp với nhau để thực hiện quá trình loại bỏ ba via. Mỗi bộ phận đảm nhiệm một chức năng riêng, từ định vị chi tiết, tạo chuyển động chải đến nâng hạ và giám sát hoạt động của máy. Bên cạnh đó, hệ thống thu gom bụi và bố trí khu vực thao tác góp phần hỗ trợ quá trình vận hành, vệ sinh và bảo dưỡng thiết bị.

Chổi cước quay và cơ chế xử lý ba via

Động cơ truyền chuyển động quay tới cụm chổi. Khi dụng cụ tiếp xúc với vùng cần xử lý, các sợi chổi tác động cơ học lên phần ba via. Tên gọi máy cạo ba via ở đây gắn với chức năng làm sạch bằng chổi quay; cấu hình giới thiệu sử dụng cụm chổi thay vì một dao cắt chạy theo biên dạng.

Trong công nghệ xử lý bằng chổi, vật liệu sợi, hình dạng dụng cụ và mức tiếp xúc với chi tiết ảnh hưởng đến kết quả. Chổi kim loại và chổi sợi có hạt mài là những hướng lựa chọn khác nhau, cần thử theo vật liệu sản phẩm và dạng ba via. Không nên dùng cùng một loại chổi cho mọi yêu cầu chỉ vì kích thước lắp được vào máy.

Với vùng ba via lớn, bám chắc hoặc khó tiếp cận, cần đánh giá khả năng của phương pháp chải trước khi chọn cấu hình. Nếu yêu cầu tạo mép vát có kích thước xác định, cần xem xét công nghệ cắt hoặc mài phù hợp và tiêu chí đo riêng. Việc loại bỏ ba via và tạo một mép vát theo bản vẽ là hai yêu cầu cần làm rõ từ đầu.

Bàn xoay và đồ gá định vị

Bàn xoay mang ba cụm đồ gá. Mỗi bộ gá định vị và giữ chi tiết theo tư thế cần thiết để vùng ba via nằm đúng tương quan với chổi. Cơ cấu kẹp sử dụng con lăn cam và lò xo; hình dạng vùng tiếp xúc của gá được thiết kế theo sản phẩm.

Độ sạch của mặt định vị và trạng thái cơ cấu kẹp ảnh hưởng trực tiếp tới vị trí làm việc. Nếu sản phẩm đặt lệch hoặc đồ gá có độ rơ, chổi có thể tiếp xúc khác nhau giữa các lần xử lý. Khi đổi mẫu, cần kiểm tra cả chuẩn định vị, độ giữ của gá và khoảng hở với các cơ cấu xung quanh.

Cụm nâng hạ bằng khí nén

Xi lanh đưa cụm động cơ và chổi lên xuống. Trục dẫn hướng và bạc trượt giữ hướng chuyển động, giúp cụm làm việc di chuyển ổn định. Đường khí, trạng thái xi lanh và tín hiệu xác nhận vị trí là những điểm cần kiểm tra khi lắp đặt hoặc căn chỉnh máy.

Khí nén dùng để thực hiện chuyển động nâng hạ. Áp suất cấp khí không thể dùng thay cho thông số lực tiếp xúc thực tế giữa chổi và sản phẩm; mức tác động còn phụ thuộc cơ cấu, vị trí làm việc và dụng cụ được chọn.

Điều khiển và giám sát trạng thái

Bảng điều khiển sử dụng nút nhấn, công tắc chọn chế độ bằng tay hoặc tự động, đèn báo nguồn, đèn báo lỗi và nút dừng khẩn cấp. Chế độ bằng tay cho phép người có trách nhiệm kiểm tra chuyển động nâng hạ và từng động cơ khi căn chỉnh theo quy trình.

Hệ thống có cảm biến kiểm tra góc quay của cụm gá và cảm biến vùng. Khi phát sinh lỗi hoặc tác động vào vùng được giám sát trong chuyển động, máy dừng và báo lỗi. Các chức năng này cần được kiểm tra cùng bố trí che chắn thực tế khi nghiệm thu thiết bị.

Thu gom bụi và bố trí khu vực thao tác

Cụm hút bụi kết nối qua ống hút hỗ trợ thu gom bụi tại công đoạn chải. Khi lựa chọn phương án, cần đánh giá loại bụi hoặc mảnh ba via phát sinh, vị trí hút và cách vệ sinh bộ phận thu gom. Đây cũng là yếu tố ảnh hưởng đến việc bố trí máy trong xưởng.

Hai bàn phụ có thể gập lên xuống để phục vụ bố trí chi tiết ở khu vực thao tác. Ngoài kích thước thân máy, mặt bằng sử dụng cần tính thêm không gian đặt sản phẩm, giao nhận, mở cửa và bảo dưỡng.

Nguyên lý hoạt động của máy loại bỏ bavia

Máy cạo bavia bàn xoay chổi cước hoạt động theo chu trình tự động, kết hợp bàn xoay định vị chi tiết và cụm chổi cước quay để xử lý phần ba via tại các vị trí yêu cầu. Quá trình vận hành được thực hiện thông qua các bước gá đặt, khởi động, chuyển vị trí và đưa chổi xuống làm việc. Để đảm bảo chất lượng xử lý và duy trì hoạt động ổn định, cần tuân thủ quy trình vận hành, kiểm tra thiết bị và bảo dưỡng định kỳ.

Quy trình làm việc của máy cạo bavia bằng chổi cước

Trước khi bắt đầu, máy cần được cấp điện, cấp khí và khởi tạo về trạng thái gốc. Đèn xác nhận trạng thái gốc giúp người vận hành biết hệ thống đã sẵn sàng để chuyển sang chế độ tự động.

Bước 1: Đặt chi tiết vào đồ gá: người vận hành đặt sản phẩm đúng chuẩn định vị tại vị trí giao nhận, kiểm tra tư thế và trạng thái giữ của gá.

Bước 2: Khởi động chu trình: sau khi rời khỏi vùng chuyển động và đáp ứng điều kiện sẵn sàng, người vận hành gạt công tắc khởi động.

Bước 3: Chuyển chi tiết tới vùng chổi: động cơ bàn xoay đưa sản phẩm đã gá tới vị trí xử lý.

Bước 4: Đưa cụm chổi xuống làm việc: xi lanh hạ cụm chổi và động cơ; chổi quay thực hiện thao tác làm sạch ba via tại vùng tiếp xúc.

Bước 5: Giao nhận theo trạng thái cho phép: lấy chi tiết hoàn tất và cấp chi tiết tiếp theo tại vị trí thao tác khi máy ở trạng thái cho phép theo quy trình vận hành.

Năng suất cần được xác nhận qua thời gian xử lý và nhịp giao nhận thực tế.

Lưu ý vận hành và bảo dưỡng máy loại bỏ bavia

Trước mỗi ca, cần kiểm tra trạng thái đồ gá, chổi, khu vực làm việc, nguồn khí và các chức năng báo trạng thái. Chỉ cấp hoặc lấy chi tiết tại trạng thái cho phép; không đưa tay vào vùng chổi, bàn xoay hay cơ cấu nâng hạ đang chuyển động.

Các điểm cần bảo dưỡng gồm trục và bạc dẫn hướng, ổ bi, cơ cấu kẹp, động cơ, xi lanh, cảm biến và bộ phận hút bụi. Chổi bị mòn hoặc hư hỏng cần được xử lý theo tiêu chí đã thống nhất, vì thay đổi dụng cụ có thể làm thay đổi kết quả trên sản phẩm.

Khi xuất hiện rung, tiếng ồn, chuyển động không ổn định hoặc báo lỗi, cần dừng kiểm tra nguyên nhân trước khi chạy lại. Công việc vệ sinh, thay chổi, căn chỉnh và sửa chữa phải thực hiện sau khi dừng máy, cô lập nguồn năng lượng theo quy trình phù hợp và bởi người có trách nhiệm.

Ứng dụng trong công nghiệp sản xuất

• Hoàn thiện chi tiết sản xuất theo lô: cấu hình bàn xoay thích hợp để xem xét cho sản phẩm có tư thế gá xác định và vùng ba via mà chổi có thể tiếp cận. Máy đảm nhiệm chuyển vị trí và thao tác chải, còn người vận hành cấp sản phẩm. Điều kiện áp dụng là đồ gá giữ được chi tiết ổn định và dụng cụ xử lý đạt tiêu chuẩn đầu ra qua thử mẫu.
• Gia công linh kiện cơ khí: doanh nghiệp có thể xem xét một cấu hình được thiết kế theo yêu cầu để xử lý ba via sau cắt, khoan hoặc phay tại những vùng phù hợp với chổi. Vai trò của thiết bị là chuẩn bị mép và vùng tiếp xúc trước kiểm tra hoặc lắp ráp. Loại dụng cụ, hướng tiếp cận và mức tác động cần được lựa chọn theo vật liệu, kích thước ba via và bề mặt phải bảo vệ.
• Sản xuất chi tiết nhựa và sản phẩm tạo hình: đối với phần thừa mỏng ở vị trí tiếp cận được, có thể thử phương án chải cùng đồ gá chuyên dụng. Cần kiểm tra vết xước, biến dạng và mức bo mép sau xử lý. Những phần thừa dày, đường phân khuôn sâu hoặc vị trí khuất có thể cần một công nghệ khác; khả năng áp dụng phải được đánh giá trên mẫu sản phẩm.
• Linh kiện điện tử, thiết bị gia dụng và phụ trợ ô tô: trong các ngành này, công đoạn hoàn thiện ba via có thể phục vụ yêu cầu lắp ghép và bảo vệ các chi tiết tiếp xúc. CNC VINA có thể xem xét thiết kế đồ gá, dụng cụ và bố trí giao nhận phù hợp từng linh kiện. Phạm vi xử lý, độ sạch và tiêu chuẩn kiểm tra cần được thống nhất cho từng dự án.

Thông số kỹ thuật máy cạo bavia bàn xoay chổi cước

Lưu ý: Thông số trên mô tả một cấu hình tham khảo. Khi thiết kế theo sản phẩm khác, kích thước máy, đồ gá, dụng cụ và chu kỳ được xác định theo yêu cầu xử lý. Công suất yêu cầu không phải mức điện năng tiêu thụ cố định trong mọi chế độ vận hành.

Những yếu tố cần làm rõ khi chọn máy

• Vị trí và dạng ba via: đánh dấu vùng cần xử lý trên mẫu hoặc bản vẽ, đồng thời xác định phần ba via cần loại bỏ và các bề mặt không được tác động. Một sản phẩm có nhiều vùng khác nhau có thể cần thay đổi tư thế gá hoặc phương án dụng cụ.
• Vật liệu và hình dạng sản phẩm: chi tiết mỏng, vùng dễ biến dạng hoặc bề mặt đã hoàn thiện cần được đánh giá riêng. Bộ gá phải giữ đúng vị trí mà không làm hỏng sản phẩm; chổi cần tiếp cận được vùng yêu cầu trong khoảng không gian làm việc.
• Tiêu chuẩn sau xử lý: thống nhất cách xác nhận ba via còn lại, tình trạng mép, vết xước và kích thước quan trọng. Nếu yêu cầu đo độ nhám, bán kính bo mép hoặc độ sạch, cần xác định phương pháp kiểm tra và giới hạn chấp nhận trước khi thử máy.
• Đổi mẫu và chi phí sử dụng: xem xét khả năng dùng chung chuẩn gá, thời gian thay đồ gá và chổi, cách xác nhận lại vị trí làm việc. Khi tính chi phí, cần tính cả dụng cụ tiêu hao, vệ sinh, thời gian thay thế và sản lượng đạt yêu cầu sau kiểm tra.

Thử mẫu và đánh giá trước bàn giao

Thử nghiệm nên sử dụng sản phẩm đại diện cho điều kiện sản xuất, gồm cả các mẫu có ba via ở mức thường gặp và mức khó xử lý hơn. Kết quả cần được kiểm tra trên toàn bộ vùng yêu cầu, không chỉ ở khu vực nhìn thuận tiện.

• Chất lượng chi tiết: mức ba via còn lại, mép sau xử lý, vết xước hoặc biến dạng, kích thước cần bảo vệ.
•  Độ ổn định của gá: khả năng đặt đúng sản phẩm và kết quả giữa ba vị trí gá trên bàn xoay.
• Nhịp vận hành: thời gian cấp và lấy sản phẩm, thời gian máy chạy, sản lượng đạt yêu cầu trong một khoảng thử được thống nhất.
• Trạng thái dụng cụ và thu gom: xu hướng mòn chổi, thay đổi kết quả theo thời gian, bụi còn lại và khả năng vệ sinh.
• Chức năng điều khiển: khởi tạo về gốc, xác nhận vị trí, báo lỗi, dừng khẩn cấp và tác động của cảm biến vùng.

Chu kỳ 6 giây trên sản phẩm là giá trị tham chiếu của thiết kế. Khi lập phương án sản xuất, cần xác nhận thời gian này bao gồm những phần việc nào và đo lại với mẫu thực tế trước khi sử dụng để tính năng suất.

Câu hỏi thường gặp

Máy có tự cấp và lấy sản phẩm không?

Cấu hình giới thiệu sử dụng một người cấp chi tiết và gạt công tắc khởi động; các chuyển động xử lý được thực hiện theo chu trình. Nếu cần cấp và lấy tự động, CNC VINA có thể xem xét phương án thiết kế bổ sung dựa trên hình dạng sản phẩm và cách kết nối công đoạn.

Có thể xử lý sản phẩm khác bằng cách thay chổi không?

Thay chổi chỉ là một phần của việc đổi sản phẩm. Cần kiểm tra lại đồ gá, chuẩn định vị, vùng tiếp xúc, hành trình nâng hạ và khoảng hở khi bàn xoay chuyển động. Khả năng dùng chung cấu hình cần được xác nhận bằng thử mẫu.

Máy có loại bỏ được mọi dạng ba via không?

Khả năng xử lý phụ thuộc mức bám của ba via, vị trí tiếp cận và vật liệu sản phẩm. Với vùng quá sâu, phần thừa lớn hoặc yêu cầu tạo mép có kích thước cụ thể, cần đánh giá công nghệ và dụng cụ khác. Mẫu thực tế là cơ sở để lựa chọn phương án phù hợp.

Ba đồ gá có nghĩa là xử lý đồng thời ba sản phẩm không?

Ba đồ gá là ba vị trí mang sản phẩm trên bàn xoay. Số vị trí gá không tự xác định số sản phẩm được xử lý đồng thời hoặc năng suất. Cần đánh giá cách các vị trí phối hợp trong chu trình và nhịp giao nhận thực tế.

Máy cạo bavia CNC VINA được thiết kế nhằm hỗ trợ tự động hóa công đoạn hoàn thiện sản phẩm bằng chổi cước quay kết hợp bàn xoay và đồ gá định vị. Hệ thống giúp kiểm soát tư thế tiếp xúc giữa chổi và chi tiết, góp phần nâng cao tính đồng đều trong quá trình xử lý bavia. Với cấu hình ba đồ gá, cơ cấu nâng hạ bằng khí nén và hệ thống điều khiển linh hoạt, máy phù hợp với các công đoạn gia công theo lô có yêu cầu gá đặt ổn định. Bên cạnh đó, cơ cấu thay chổi nhanh và hệ thống hút bụi hỗ trợ quá trình vận hành, vệ sinh và bảo dưỡng thiết bị. Để đạt hiệu quả tối ưu, doanh nghiệp cần lựa chọn dụng cụ phù hợp với vật liệu, hình dạng ba via và tiêu chuẩn chất lượng của sản phẩm. Việc thử nghiệm trên mẫu thực tế giúp đánh giá chất lượng sau xử lý, độ ổn định của đồ gá và chu kỳ sản xuất trước khi đưa máy vào sử dụng. CNC VINA nhận tư vấn, thiết kế và chế tạo máy cạo ba via theo yêu cầu, đáp ứng đặc điểm sản phẩm và nhu cầu tự động hóa của từng doanh nghiệp.
