Máy tán chốt tự động

Máy tán chốt tự động là thiết bị chuyên dụng được sử dụng để thực hiện công đoạn tán chốt, tán đinh và tạo mối ghép cố định trong quá trình sản xuất công nghiệp. Máy được ứng dụng rộng rãi trong các lĩnh vực cơ khí chế tạo, sản xuất phụ tùng ô tô – xe máy, linh kiện điện – điện tử, thiết bị y tế, nội thất và hàng tiêu dùng. Việc sử dụng hệ thống tán tự động giúp kiểm soát ổn định lực tán, vị trí tán và quá trình tạo hình đầu chốt, từ đó nâng cao độ đồng đều của mối ghép. Tùy theo đặc điểm sản phẩm, máy có thể sử dụng các phương pháp tán như Orbital riveting, Radial (Spiralform) riveting hoặc Rollerform riveting. Hệ thống có thể kết hợp với jig, đồ gá, phễu rung cấp phôi, cơ cấu transfer và bàn xoay nhiều trạm để tự động hóa toàn bộ quá trình cấp chốt, định vị và tán sản phẩm. Nội dung dưới đây, hãy cùng CNC VINA tìm hiểu chi tiết về cấu tạo, công nghệ, đặc điểm và các ứng dụng của máy tán chốt tự động trong sản xuất công nghiệp.

Thông số kỹ thuật của máy tán chốt tự động

Đặc điểm nổi bật của máy tán chốt tự động CNC VINA

Các máy tán chốt tự động của CNC VINA sử dụng nhiều phương pháp tán khác nhau, phù hợp với từng loại sản phẩm, vật liệu và yêu cầu kỹ thuật của mối ghép. Các công nghệ tán chính bao gồm:

• Tán đinh quỹ đạo – Orbital riveting: đầu tán chuyển động theo quỹ đạo lệch tâm để tạo hình và ép đầu chốt. Phương pháp này tạo lực tán ổn định, hạn chế biến dạng sản phẩm và phù hợp với các chi tiết yêu cầu độ chính xác cao.
• Tán đinh xuyên tâm – Radial (Spiralform) riveting: đầu tán thực hiện chuyển động theo quỹ đạo xoắn ốc, tạo thành nhiều điểm tiếp xúc trên bề mặt đầu chốt. Phương pháp này giúp phân bố lực tán đều, tạo mối ghép chắc chắn và hạn chế ảnh hưởng đến vật liệu xung quanh vị trí tán.
• Tán đinh dạng con lăn – Rollerform riveting: sử dụng con lăn để tạo hình đầu chốt theo từng bước, phù hợp với các ứng dụng yêu cầu quá trình tạo hình êm và kiểm soát tốt biến dạng của vật liệu.

Các phương pháp trên được phát triển dựa trên công nghệ tán chốt của Thụy Sĩ, giúp đáp ứng các yêu cầu về độ chắc chắn, độ chính xác và tính ổn định của mối ghép, đồng thời góp phần rút ngắn thời gian gia công so với phương pháp tán thủ công.

Máy tán chốt tự động được CNC VINA thiết kế và chế tạo theo yêu cầu thực tế của khách hàng. Hệ thống có thể được cấu hình để xử lý nhiều loại chốt có hình dạng, kích thước và vật liệu khác nhau. Tùy theo đặc điểm sản phẩm, số lượng vị trí cần tán, sản lượng yêu cầu và mức độ tự động hóa, máy có thể được thiết kế từ máy tán chốt dạng module đơn giản đến hệ thống tán chốt tự động hoàn toàn.

1. Máy tán chốt dạng module – phù hợp sản phẩm đơn giản

Đối với các sản phẩm có kết cấu đơn giản, ít vị trí tán và yêu cầu sản lượng không quá cao, CNC VINA cung cấp máy tán chốt dạng module gọn nhẹ (Riveting Machine).

Một module tán cơ bản có thể bao gồm:

• Đầu búa tán.
• Cối tán.
• Đồ gá định vị sản phẩm.
• Hệ thống đèn chiếu sáng khu vực thao tác.
• Màn hình điều khiển tích hợp trên máy.
• Hệ thống điều khiển chu trình tán.

Thiết kế nhỏ gọn và trọng lượng nhẹ giúp máy dễ dàng di chuyển, lắp đặt và bố trí trực tiếp trong dây chuyền sản xuất.

Đối với những sản phẩm cần tăng năng suất, máy có thể được tích hợp thêm hệ thống cấp sản phẩm và cấp đinh tán tự động, giúp giảm thao tác thủ công và tăng tốc độ sản xuất.

2. Máy tán chốt tự động cho sản phẩm phức tạp, sản lượng cao

Đối với các sản phẩm có nhiều vị trí cần tán hoặc yêu cầu sản lượng lớn, máy được thiết kế với hệ thống cấp chốt và cấp sản phẩm tự động.

Hệ thống có thể tích hợp:

• Hệ thống cấp chốt, đinh tán tự động.
• Phễu rung cấp phôi (Bowl Feeder) để phân loại và đưa chốt đến vị trí cấp.
• Cơ cấu cấp chốt đến đầu tán.
• Bàn xoay nhiều trạm hoặc hệ thống transfer để vận chuyển sản phẩm giữa các công đoạn.
• Jig và đồ gá chuyên dụng để định vị sản phẩm.
• Nhiều đầu tán cho các vị trí khác nhau tùy theo yêu cầu sản phẩm.
• Hệ thống điều khiển PLC và màn hình HMI.
• Cảm biến kiểm tra sản phẩm và chốt theo yêu cầu.

Trong quá trình hoạt động, chốt được đưa từ phễu rung đến vị trí cấp. Đồng thời, sản phẩm được đưa vào máy và định vị trên jig. Bàn xoay nhiều trạm hoặc hệ thống transfer sẽ lần lượt đưa sản phẩm đến các vị trí tán để thực hiện quá trình gia công.

Với những sản phẩm cần tán chốt tại nhiều vị trí, việc tự động hóa quá trình cấp chốt, cấp sản phẩm và di chuyển giữa các trạm giúp giảm đáng kể thời gian chu kỳ, hạn chế thao tác thủ công và nâng cao năng suất của toàn bộ dây chuyền.

3. Tích hợp hệ thống Poka-yoke

Tùy theo yêu cầu của sản phẩm, máy có thể tích hợp cảm biến Poka-yoke nhằm phát hiện và ngăn ngừa lỗi trong quá trình lắp ráp và tán chốt.

Hệ thống có thể kiểm tra các điều kiện như:

• Sản phẩm đã được đặt đúng vị trí hay chưa.
• Chốt đã được cấp đúng vị trí hay chưa.
• Có thiếu chốt hay không.
• Sản phẩm có đúng mã hoặc đúng loại hay không.
• Điều kiện trước khi bắt đầu chu trình tán đã đáp ứng hay chưa.

Khi phát hiện điều kiện không phù hợp, máy có thể không cho phép chu trình tán bắt đầu hoặc phát tín hiệu cảnh báo, giúp hạn chế sản phẩm lỗi do thao tác sai hoặc thiếu linh kiện.

4. Tùy chỉnh theo yêu cầu khách hàng

Các thông số và kết cấu của máy có thể được thiết kế và điều chỉnh theo từng sản phẩm và yêu cầu sản xuất cụ thể. Một số hạng mục có thể tùy chỉnh gồm:

• Phương pháp tán: Orbital, Radial (Spiralform) hoặc Rollerform.
• Lực tán và hành trình đầu tán.
• Tốc độ tán.
• Số lượng đầu tán.
• Số lượng vị trí tán trên sản phẩm.
• Kết cấu và kích thước jig, đồ gá.
• Phương thức cấp chốt và cấp sản phẩm.
• Số lượng trạm làm việc.
• Chu kỳ sản xuất.
• Mức độ tự động hóa.
• Hệ thống cảm biến kiểm tra và Poka-yoke.

Nhờ khả năng thiết kế linh hoạt, CNC VINA có thể cung cấp từ module tán chốt đơn đầu nhỏ gọn đến hệ thống tán chốt tự động nhiều trạm, phù hợp với nhiều yêu cầu sản xuất từ sản lượng nhỏ đến sản xuất hàng loạt.

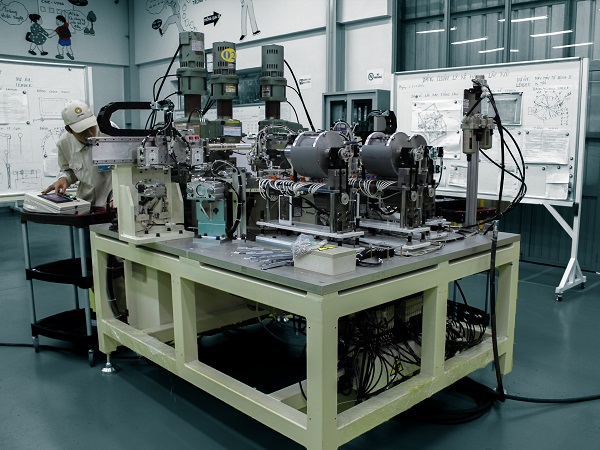

Máy tán chốt, máy tán rivet tự động do CNC VINA thiết kế, chế tạo

Phân loại các máy tán chốt phổ biến

Máy tán chốt tự động thường được phân loại dựa trên một số tiêu chí sau:

• Theo công suất: máy công suất nhỏ, vừa và lớn.

• Theo số lượng đầu tán: máy 1 đầu tán, 2 đầu tán, đa đầu tán.

• Theo phương thức điều khiển: máy tán chốt thủ công, máy tán chốt tự động CNC.

• Theo chủng loại chốt tán: máy tán chốt hàn, máy tán chốt ren, máy tán chốt ma sát,…

• Theo ngành sử dụng: máy tán chốt cho ô tô, điện tử, y tế,…

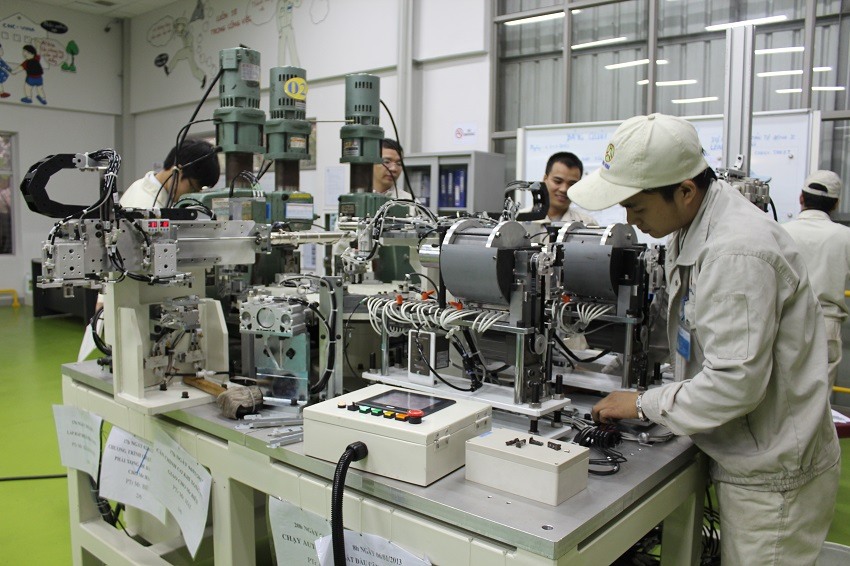

Cấu tạo máy tán chốt tự động CNC VINA

Máy cấp và tán chốt tự động do CNC VINA chế tạo có cấu tạo gồm 5 thành phần chính:

1. Hệ thống điều khiển PLC

• Chương trình đinh tán có thể được định địa chỉ và lưu.

• Thiết lập nhiều chế độ tán đinh.

• Chức năng ghi nhật ký tích hợp, tất cả dữ liệu được ghi lại.

• Giao diện ethernet và USB.

• Màn hình hiển thị HMI, LED giao diện tiếng Anh và tiếng Việt với khả năng phát hiện và cảnh báo lỗi thông minh.

• Đèn nền LED màn hình cảm ứng 5.7 inch.

2. Bàn xoay chia độ nhiều vị trí (tùy thuộc số chốt cần tán)

3. Đầu tán chốt tự động theo sản phẩm của khách hàng cùng thân bệ máy vững chắc

4. Cụm transfer: Bao gồm các cụm cấp chốt, cụm cho  cấp sản phẩm vào và cụm cho lấy sản phẩm ra. Các chốt đinh tán được cấp tự động bởi hệ thống cấp phôi tự động với phễu rung (Bowl vibrating feeder) và thanh rung (linear vibrating feeder).

5. Hệ thống đồ gá kẹp sản phẩm: đầu tán chốt và bộ chày, cối, Jig sản phẩm được thiết kế dễ dàng thay thế cho nhiều model sản phẩm khác nhau.

Ứng dụng của máy tán chốt, máy tán đinh CNC VINA trong các ngành công nghiệp

CNC VINA cung cấp tới khách hàng máy cấp và tán chốt, tán đinh rivet tự động cho hầu hết các lĩnh vực chế tạo trong các ngành công nghiệp quan trọng như cơ khí, ô tô xe máy, điện tử cụ thể như:

• Sản xuất ô tô, xe máy: tán chốt cho các chi tiết động cơ, hộp số, thân xe,…

• Sản xuất thiết bị điện, điện tử: tán chốt mạch in, vỏ thiết bị, phụ kiện nhựa,…

• Sản xuất máy móc, thiết bị: tán chốt các cụm, chi tiết cơ khí.

• Công nghiệp nhẹ: tán chốt các sản phẩm tiêu dùng, đồ gia dụng,…

• Y tế: tán chốt các dụng cụ phẫu thuật, thiết bị y tế.

Máy tán đinh, máy dập đinh tán tự động được chế tạo theo yêu cầu khách hàng cho các sản phẩm gia công theo lô, loạt lớn. Tùy thuộc vào vật liệu, vật cố định và yêu cầu chất lượng, các thông số quy trình được chỉ định có thể thay đổi.

Máy tán đinh cho thiết bị điện – điện tử

Với công nghệ tán đinh từ Thụy Sĩ, máy tán đinh CNC VINA cung cấp cho khách hàng có thể ghép các vật liệu khác nhau cho thiết bị ngành điện, điện tử như gốm hoặc nhựa.

• Máy tán chốt cho áp to mát – Circuit breaker riveting machine

• Máy tán đinh cho phích cắm điện – Electrical plug riveting machine

• Máy dập đinh tán cho bộ điều nhiệt gốm thiết bị điện – Ceramic thermostat for electrical devices riveting machine

• Máy tán rivet cho tấm dẫn – Conductor plate riveting machine

Máy tán chốt cho phụ tùng ngành ô tô xe máy

CNC VINA cung cấp một loạt các giải pháp chất lượng cao cho ngành công nghiệp ô tô, xe máy. Công nghệ tán đinh Thụy Sĩ được sử dụng cho các ứng dụng ô tô khác nhau.

• Máy tán chốt cho khớp nối ổ đĩa – Drive Coupling riveting machine

• Máy tán đinh cho cần tay lái – Steering column riveting machine

• Máy dập đinh tán cho fork lái –Steering fork riveting machine

• Máy tán rivet cho vòng bi – Ball bearing riveting machine

• Máy tán chốt cho piston bệ phanh – Brake pad piston riveting machine

• Máy tán đinh cho phanh tay – Hand brake riveting machine

• Máy dập đinh tán cho cụm đánh lửa túi khí –Air bag igniter riveting machine

• Máy tán rivet cho Khóa thắt lưng an toàn– Seat Belt Buckle riveting machine

• Máy tán chốt cho bộ lọc xăng – Gasoline filter riveting machine

• Máy tán đinh cho bản lề khoang hành lý – Hinge for luggage space riveting machine

• Máy dập đinh tán cho giá treo chống sốc –Shock mount riveting machine

• Máy tán rivet cho cần gạt nước– Windshield wipe riveting machine

• Máy tán chốt cho khóa cửa – Door lock riveting machine

• Máy tán đinh cho tấm khóa cửa trước – Striker riveting machine

• Máy dập đinh tán cho cụm chỉnh ghế –Seat adjuster riveting machine

• Máy tán rivet cho cụm giữ cửa– Door holder riveting machine

Máy tán đinh tự động cho phụ kiện ngành nội thất

• Máy tán chốt bản lề – Hinges riveting machine

• Máy tán đinh cho phụ kiện bản lề tủ – Cabinet hardware riveting machine

• Máy dập đinh tán cho bản lề cửa sổ –Window hardware riveting machine

• Máy tán rivet cho phụ kiện nội thất– Portable furniture riveting machine

Máy tán đinh tự động cho cơ khí chính xác và phụ kiện đồng hồ

Các máy tán đinh do CNC VINA chế tạo được thiết kế đáp ứng yêu cầu cho ngành cơ khí chính xác, như tán chốt cho phụ kiện đồng hồ đeo tay. Đối với ngành công nghiệp này, máy có áp suất thấp nhất và lực rất thấp đạt được kết nối chính xác, chất lượng cao.

• Máy tán chốt bánh răng đồng hồ – Watch wheel riveting machine

• Máy tán đinh cho Áp kế / Máy đo – Manometer / Gauge riveting machine

• Máy dập đinh tán cho chi tiết trong đồng hồ báo thức – Mechanic alarm clock riveting machine

• Máy tán rivet cho phụ kiện chính xác – Precision hardware riveting machine

Máy tán rivet tự động cho ngành thiết bị y tế

Đối với các thiết bị phẫu thuật, hàn siêu âm thường được chọn làm phương pháp nối – không phải là không có bất kỳ vấn đề nào, vì quá trình hàn có thể làm biến dạng vật liệu. Vì vậy, công nghệ tán đinh ngày càng được sử dụng rộng rãi trong ngành thiết bị y tế, vì đây là thủ thuật nhẹ nhàng nhất và đáng tin cậy tuyệt đối. Tùy thuộc vào vật liệu, vật cố định và yêu cầu chất lượng, các thông số quy trình được chỉ định có thể thay đổi.

• Máy tán chốt kẹp sinh thiết – Biopsy forceps riveting machine

• Máy tán đinh kẹp nội soi – Endoscope riveting machine

• Máy dập đinh tán cho thanh nối – Clavicle joint riveting machine

• Máy tán rivet cho đầu mổ – Dissection gripper riveting machine

Máy tán chốt tự động cho ngành tiêu dùng

• Máy tán chốt móc an toàn – Safety hook riveting machine

• Máy tán đinh lưỡi gà móc an toàn – Snap link riveting machine

• Máy dập đinh tán cho chốt ván trượt tuyết – Ski binding riveting machine

• Máy tán rivet cho khóa xe đạp – Bicycle lock riveting machine

Máy tán chốt tự động cho vật dụng nhà và vườn

• Máy tán chốt nạo cầm tay – peeler riveting machine

• Máy tán đinh tay nắm cửa – Door handle riveting machine

• Máy dập đinh tán cho vòi tưới vườn – garden shower head riveting machine

• Máy tán rivet cho máy giặt – Washing machine riveting machine

• Máy tán chốt roller, vòng bi, kìm điện, thiết bị máy cắt cỏ…

(*)Tán là phương pháp dùng để ghép hai hoặc nhiều chi tiết (chủ yếu dạng tấm) lại với nhau bằng cách dùng đinh tán. Đinh tán là một chốt trụ có mũ, một đầu đưa qua lỗ giữa các chi tiết cần ghép rồi dùng búa và dụng cụ chồn đầu bên kia toè ra. Tán thường dùng để ghép các phiến, tấm, lá và các loại vật liệu định hình I,U,L Tán được chia ra tán nguội, tán nóng và tán phối hợp.

Đinh tán là một chốt tròn, một đầu có mũ. Vật liệu thường là thép mềm, đồng,…cũng có thể bằng gốm. Một số loại đinh tán phổ biến: đinh tán đầu tròn, đinh tán đầu chóp cụt, đinh tán đầu bằng, đinh tán đầu nửa chìm.

Máy tán đinh, tán chốt sử dụng phương pháp tán nguội. Tán nguội là dùng các đinh tán để tán, khi tán không cần nung nóng đinh tán. Trong trường hợp này lỗ trước khi đưa đinh tán vào có đường kính lớn hơn 0,1 – 0,2 mm so với đường kính đinh tán.

Tham khảo thông tin một số nhà sản xuất máy tán chốt

Tùy theo ứng dụng của khách hàng, có thể tham khảo các nhà sản xuất máy tán chốt sau:

• CNC VINA (Việt Nam): chuyên sản xuất máy tán chốt theo yêu cầu khách hàng.

• Sakamura (Nhật Bản): máy tán chốt chính xác cao cho điện tử.

• Orbitform (Đức): máy tán chốt đa năng cho nhiều ngành.

• PennEngineering (Mỹ): máy tán chốt tiên tiến cho ô tô và máy móc.

• Metform (Thụy Sĩ): máy tán chốt chất lượng cao cho các ngành công nghiệp.

• Haeger (Mỹ): máy tán chốt với công nghệ hiện đại, tiên tiến.

Máy tán chốt tự động là giải pháp phù hợp cho các doanh nghiệp đang cần nâng cao năng suất và ổn định chất lượng mối ghép trong quá trình sản xuất. Với khả năng kết hợp nhiều phương pháp tán, hệ thống cấp chốt tự động, jig định vị, bàn xoay và điều khiển PLC, máy có thể đáp ứng từ các ứng dụng đơn giản đến dây chuyền sản xuất có sản lượng lớn. Việc tự động hóa quá trình cấp chốt, cấp sản phẩm và thực hiện chu trình tán giúp giảm thao tác thủ công, rút ngắn thời gian chu kỳ và hạn chế các lỗi phát sinh trong quá trình vận hành. Máy tán chốt tự động có thể dễ dàng tích hợp cảm biến Poka-yoke và các chức năng kiểm tra nhằm nâng cao khả năng kiểm soát chất lượng sản phẩm. Đặc biệt, kết cấu máy, đầu tán, đồ gá và hệ thống điều khiển có thể được thiết kế linh hoạt theo từng loại sản phẩm và yêu cầu công nghệ. Với kinh nghiệm trong lĩnh vực chế tạo máy tự động, CNC VINA có thể tư vấn và cung cấp giải pháp máy tán chốt, máy tán đinh và máy tán rivet phù hợp với từng quy trình sản xuất. Khách hàng có nhu cầu thiết kế, chế tạo hoặc cải tiến hệ thống tán chốt tự động có thể liên hệ CNC VINA để được tư vấn giải pháp phù hợp với sản phẩm và yêu cầu thực tế.

Khách hàng quan tâm và có nhu cầu thiết kế, chế tạo máy tán đinh, máy dập đinh tán, máy tán chốt, máy tán rivet vui lòng liên hệ với CNC VINA để được hỗ trợ:
