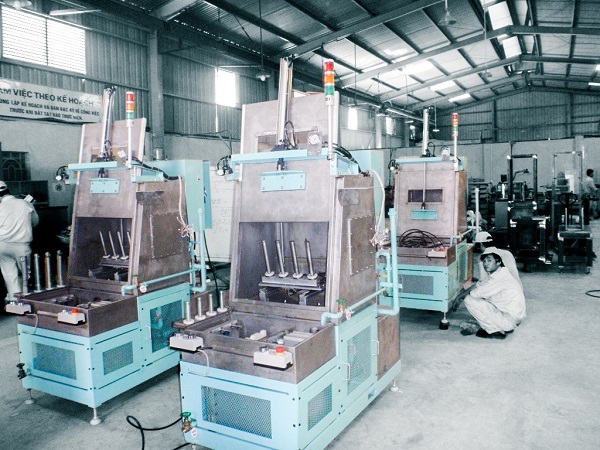

Máy rửa ống giảm xóc xe máy (Model: PBWM-01)

Máy rửa ống giảm xóc xe máy là thiết bị chuyên dụng được sử dụng trong quá trình sản xuất và gia công linh kiện xe máy, góp phần nâng cao hiệu quả làm sạch chi tiết. Thiết bị được thiết kế nhằm đáp ứng yêu cầu vệ sinh công nghiệp và hỗ trợ kiểm soát chất lượng sản phẩm trước khi chuyển sang các công đoạn tiếp theo. Với khả năng tự động hóa, máy giúp quá trình xử lý chi tiết diễn ra ổn định và phù hợp với nhu cầu sản xuất thực tế. Việc ứng dụng thiết bị không chỉ góp phần giảm thao tác thủ công mà còn hỗ trợ doanh nghiệp tổ chức quy trình làm việc khoa học hơn. Cấu hình máy có thể được điều chỉnh theo đặc điểm sản phẩm, yêu cầu làm sạch và cách bố trí dây chuyền của từng nhà máy. Bên cạnh hiệu quả vận hành, thiết bị cũng cần được thiết kế chú trọng đến độ bền, tính an toàn và khả năng bảo trì trong quá trình sử dụng. Vậy máy làm sạch ống giảm xóc xe máy được cấu tạo gồm những bộ phận nào, bài viết dưới đây hãy cùng CNC VINA tìm hiểu chi tiết.

Thông số kỹ thuật máy rửa ống giảm xóc xe máy

Vai trò của hệ thống giảm xóc xe máy

Hệ thống giảm xóc là bộ phận quan trọng trong kết cấu xe máy, có nhiệm vụ hấp thụ và giảm chấn động phát sinh khi xe di chuyển qua các đoạn đường gồ ghề, ổ gà hoặc bề mặt không bằng phẳng. Bộ phận này góp phần duy trì sự ổn định của thân xe, cải thiện khả năng tiếp xúc giữa bánh xe và mặt đường, đồng thời nâng cao sự thoải mái cho người điều khiển.

Trong cụm giảm xóc, ống giảm xóc là chi tiết có vai trò quan trọng đối với kết cấu và hoạt động của cơ cấu giảm chấn. Bề mặt chi tiết cần đáp ứng các yêu cầu về độ sạch, tình trạng bề mặt và độ chính xác theo bản vẽ kỹ thuật. Các tạp chất như bụi kim loại, dầu gia công và cặn bẩn còn sót lại có thể ảnh hưởng đến công đoạn lắp ráp hoặc chất lượng thành phẩm nếu không được xử lý phù hợp.

Vì vậy, công đoạn làm sạch ống giảm xóc cần được kiểm soát chặt chẽ trong quy trình sản xuất. Máy rửa ống giảm xóc xe máy hỗ trợ làm sạch chi tiết trước khi chuyển sang công đoạn tiếp theo, đồng thời có thể tích hợp chức năng kiểm tra rò khí theo yêu cầu công nghệ. Việc sử dụng thiết bị chuyên dụng giúp doanh nghiệp chuẩn hóa quy trình vệ sinh, giảm sự phụ thuộc vào thao tác thủ công và nâng cao tính đồng đều giữa các sản phẩm.

Đặc điểm chính Máy rửa ống giảm xóc xe máy

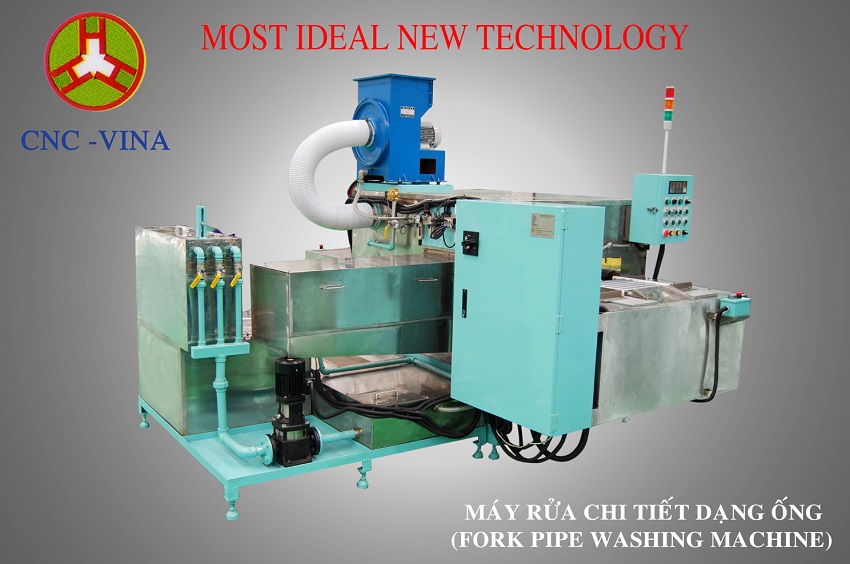

Máy rửa fork pipe được thiết kế với các cơ cấu làm sạch, kiểm tra và xử lý chi tiết tự động, đáp ứng yêu cầu vệ sinh trong quá trình sản xuất linh kiện. Sự kết hợp giữa chổi rửa, vòi phun áp lực cao, hệ thống thử khí và giàn phun làm khô giúp nâng cao hiệu quả xử lý sản phẩm. Bên cạnh đó, cơ chế lọc tuần hoàn và điều khiển PLC góp phần duy trì hoạt động ổn định, tiết kiệm dung dịch rửa và thuận tiện cho công tác vận hành, bảo dưỡng. Dưới đây là những đặc điểm nổi bật của máy làm sạch ống giảm xóc xe máy:

• Làm sạch bên trong và ngoài chi tiết: Máy kết hợp chổi rửa chuyển động quay, tịnh tiến với vòi phun áp lực cao để loại bỏ dầu mỡ và cặn bẩn bên trong, bên ngoài ống giảm xóc. Hiệu quả làm sạch phụ thuộc vào đặc điểm chi tiết và thông số vận hành.
• Tự động hóa quá trình cấp và lấy chi tiết: Hệ thống băng tải tự động đưa chi tiết vào buồng rửa, với vị trí cấp và lấy sản phẩm được bố trí riêng biệt. Thiết kế này giúp giảm thao tác thủ công và hạn chế bỏ sót công đoạn.
• Làm khô tự động sau khi rửa: Sau khi làm sạch, chi tiết được xì khô bằng giàn phun khí nhằm loại bỏ nước và dung dịch còn bám trên bề mặt, giảm thời gian chờ trước khi chuyển sang công đoạn tiếp theo.
• Lọc tuần hoàn và cảnh báo tắc lọc: Hệ thống bơm lọc, túi lọc và bộ vớt váng dầu giúp loại bỏ cặn bẩn, dầu nổi và tuần hoàn dung dịch rửa. Chức năng cảnh báo tắc lọc hỗ trợ phát hiện sự cố, duy trì hiệu quả làm sạch và tiết kiệm chi phí vận hành.
• Điều khiển bằng PLC: PLC phối hợp hoạt động của các cơ cấu theo trình tự cài đặt, kiểm soát tín hiệu cảm biến và thời gian xử lý. Nhờ đó, máy vận hành ổn định, thuận tiện cho việc điều chỉnh thông số và bảo dưỡng.

Cấu tạo và nguyên lý hoạt động của máy rửa fork pipe

Máy rửa ống giảm xóc xe máy được thiết kế với các cụm chức năng phối hợp nhằm đáp ứng yêu cầu làm sạch và xử lý chi tiết trong môi trường sản xuất công nghiệp. Mỗi hệ thống đảm nhận một nhiệm vụ riêng, đồng thời liên kết với nhau thông qua cơ cấu cơ khí, khí nén và bộ điều khiển để duy trì trình tự vận hành phù hợp. Việc tìm hiểu cấu tạo và nguyên lý phối hợp giữa các cụm giúp doanh nghiệp hiểu rõ hơn về khả năng hoạt động của thiết bị, từ đó lựa chọn cấu hình phù hợp với yêu cầu sản xuất thực tế.

Cấu tạo và các cụm chức năng

Máy rửa ống giảm xóc xe máy được tổ chức từ nhiều cụm cơ khí, khí nén và điều khiển phối hợp với nhau để thực hiện các bước cấp phôi, thử khí, làm sạch, lọc dung dịch và làm khô.

Hệ thống cấp và gá đặt chi tiết

Băng tải có nhiệm vụ vận chuyển chi tiết đến vị trí tiếp nhận trong buồng rửa. Cơ cấu gá giữ định vị ống giảm xóc trong quá trình thử khí và làm sạch, hạn chế dịch chuyển ngoài ý muốn khi chổi rửa hoặc vòi phun hoạt động. Kết cấu đồ gá cần phù hợp với kích thước, hình dạng và vị trí thao tác của sản phẩm.

Hệ thống thử khí

Cụm thử khí cung cấp khí nén vào chi tiết theo điều kiện đã thiết lập để kiểm tra độ kín. Hệ thống có thể bao gồm cơ cấu kẹp, đầu cấp khí, van điều khiển và các phần tử giám sát cần thiết. Việc lựa chọn áp suất, thời gian giữ khí và phương pháp đánh giá phụ thuộc vào yêu cầu kỹ thuật của sản phẩm.

Hệ thống chổi rửa và phun áp lực cao

Cụm chổi rửa thực hiện chuyển động quay và tịnh tiến trong lòng ống để hỗ trợ loại bỏ cặn bẩn. Các vòi phun áp lực cao đưa dung dịch rửa đến những vùng cần làm sạch. Hai cơ cấu hoạt động phối hợp nhằm nâng cao hiệu quả vệ sinh cả bên trong lẫn bên ngoài chi tiết.

Hệ thống gia nhiệt dung dịch rửa

Dung dịch rửa có thể được gia nhiệt theo yêu cầu của quy trình nhằm hỗ trợ loại bỏ dầu mỡ và chất bẩn bám trên bề mặt. Nhiệt độ làm việc cần phù hợp với vật liệu chi tiết, loại dung dịch và yêu cầu an toàn vận hành.

Hệ thống bơm lọc tuần hoàn

Cụm này gồm bơm tuần hoàn, túi lọc và bộ vớt váng dầu. Dung dịch sau khi sử dụng được đưa qua hệ thống lọc để loại bỏ cặn và một phần dầu nổi trước khi quay lại chu trình rửa. Thiết kế lọc phù hợp giúp duy trì chất lượng dung dịch và giảm lượng chất thải phát sinh.

Giàn phun khí làm khô

Giàn phun khí sử dụng khí nén để thổi nước và dung dịch còn bám trên bề mặt chi tiết sau khi rửa. Hướng phun, vị trí đầu phun và thời gian xì khô được lựa chọn theo đặc điểm sản phẩm.

Bộ thu hơi dầu và hệ thống điều khiển

Bộ thu hơi dầu (Mist Collector) hỗ trợ thu gom sương dầu hoặc hơi dạng sương phát sinh trong quá trình vận hành, tùy cấu hình thiết bị. Hệ thống PLC, cảm biến và các phần tử điều khiển phối hợp để giám sát điều kiện hoạt động, điều khiển cơ cấu và phát cảnh báo khi phát hiện tình trạng bất thường như tắc lọc.

Nguyên lý phối hợp giữa các hệ thống

Khi máy vận hành, chi tiết được cấp đến vị trí làm việc và cố định bằng cơ cấu gá. Hệ thống thử khí thực hiện kiểm tra theo trình tự đã cài đặt, sau đó chi tiết được xử lý bằng chổi rửa kết hợp phun dung dịch áp lực cao.

Trong quá trình rửa, dung dịch được thu hồi và đưa qua hệ thống bơm lọc để loại bỏ cặn bẩn, dầu nổi trước khi tiếp tục tuần hoàn. Khi hoàn thành thời gian rửa, chi tiết được chuyển sang công đoạn xì khô bằng khí nén. PLC điều phối các cơ cấu theo tín hiệu cảm biến và điều kiện vận hành, giúp hạn chế tình trạng các bước hoạt động sai trình tự.

Theo cấu hình được cung cấp, máy có khả năng xử lý tuần hoàn theo chu kỳ 5 chi tiết mỗi mẻ. Năng suất thực tế cần được xác nhận thông qua thử nghiệm, dựa trên thời gian thử khí, thời gian rửa, thời gian làm khô và thời gian cấp hoặc lấy sản phẩm.

Quy trình hoạt động và vận hành, bảo dưỡng máy rửa ống giảm xóc xe máy

Máy rửa ống giảm xóc xe máy vận hành theo quy trình khép kín, kết hợp các công đoạn cấp chi tiết, kiểm tra độ kín khí, làm sạch và xì khô tự động. Việc tuân thủ hướng dẫn vận hành và bảo dưỡng định kỳ giúp duy trì hiệu quả làm sạch, đảm bảo an toàn và kéo dài tuổi thọ thiết bị.

Quy trình hoạt động máy làm sạch ống giảm xóc xe máy

Quy trình làm việc của máy rửa ống giảm xóc xe máy được triển khai theo các bước cơ bản sau:

Bước 1: Chuẩn bị và cấp chi tiết

Người vận hành kiểm tra tình trạng máy, nguồn điện, khí nén, dung dịch rửa và bộ gá. Chi tiết được đặt đúng vị trí hoặc cấp lên băng tải để đưa vào khu vực làm việc theo trình tự của hệ thống.

Bước 2: Gá đặt và kiểm tra độ kín khí

Chi tiết được cố định tại vị trí quy định. Hệ thống cấp khí thực hiện thử độ kín theo áp suất và thời gian đã thiết lập. Kết quả được đánh giá bằng phương pháp kiểm tra của thiết bị hoặc theo hướng dẫn vận hành đã được phê duyệt.

Bước 3: Rửa chi tiết

Sau khi đáp ứng điều kiện chuyển bước, chi tiết được đưa vào chu trình rửa. Chổi rửa quay và tịnh tiến trong lòng ống, đồng thời hệ thống vòi phun áp lực cao phun dung dịch đã được chuẩn bị theo yêu cầu công nghệ. Thời gian rửa được cài đặt phù hợp với mức độ bám bẩn và tiêu chuẩn chất lượng.

Bước 4: Lọc và tuần hoàn dung dịch

Trong suốt quá trình rửa, dung dịch được bơm qua túi lọc và hệ thống vớt váng dầu để loại bỏ cặn bẩn, hạn chế dầu tích tụ trong bể. Người vận hành theo dõi cảnh báo lọc và xử lý khi có dấu hiệu tắc nghẽn.

Bước 5: Xì khô sản phẩm

Khi kết thúc chu trình rửa, chi tiết được đưa đến vị trí làm khô. Giàn phun khí thổi nước và dung dịch còn bám trên bề mặt, hỗ trợ chuẩn bị sản phẩm cho công đoạn tiếp theo.

Bước 6: Lấy sản phẩm và tiếp tục chu kỳ

Chi tiết sau xử lý được chuyển đến đầu ra để người phụ trách tiếp nhận. Người vận hành kiểm tra tình trạng làm sạch, độ khô và kết quả kiểm tra theo yêu cầu trước khi đưa sản phẩm sang công đoạn kế tiếp. Chu trình được lặp lại theo chương trình điều khiển của máy.

Lưu ý trong vận hành máy

Để máy rửa ống giảm xóc xe máy hoạt động ổn định, người vận hành cần tuân thủ hướng dẫn kỹ thuật được CNC VINA thiết lập cho cấu hình thiết bị cụ thể.

• Kiểm tra nguồn điện, áp suất khí nén, lượng dung dịch rửa và tình trạng các cơ cấu trước khi khởi động.

• Đặt chi tiết đúng vị trí, bảo đảm bộ gá và cơ cấu kẹp hoạt động chắc chắn.

• Sử dụng đúng loại dung dịch và thông số nhiệt độ, áp lực, thời gian rửa theo quy trình đã được xác nhận.

• Theo dõi cảnh báo của hệ thống lọc, tình trạng tuần hoàn dung dịch và hoạt động của giàn phun khí.

• Không đưa tay vào vùng chuyển động của chổi rửa, cơ cấu gá hoặc băng tải khi máy đang hoạt động.

• Khi phát hiện tiếng ồn bất thường, rò rỉ khí, giảm lưu lượng phun hoặc cảnh báo lỗi, cần dừng máy theo quy trình an toàn để kiểm tra.

Bảo dưỡng định kỳ máy rửa ống giảm xóc xe máy

Công tác bảo dưỡng giúp duy trì hiệu quả làm sạch, giảm thời gian dừng máy và kéo dài tuổi thọ của các bộ phận.

• Hằng ngày: Vệ sinh khu vực làm việc, kiểm tra lượng dung dịch, quan sát tình trạng vòi phun, chổi rửa, băng tải và các vị trí dễ tích tụ cặn bẩn.
• Theo định kỳ: Kiểm tra túi lọc, vệ sinh bộ vớt váng dầu, đánh giá tình trạng bơm tuần hoàn, đường ống, van khí nén, xi lanh và các đầu phun. Thay thế vật liệu lọc khi cần thiết để tránh giảm lưu lượng hoặc ảnh hưởng đến chất lượng rửa.
• Đối với hệ thống điện và điều khiển: Kiểm tra cảm biến, dây dẫn, tín hiệu cảnh báo và hoạt động của PLC theo lịch bảo trì. Các chức năng dừng khẩn cấp và liên động an toàn cần được kiểm tra theo quy trình của nhà máy.
• Khi sửa chữa hoặc thay thế linh kiện: Ngắt và cô lập nguồn điện, khí nén, đồng thời xử lý năng lượng còn tích trữ trước khi thực hiện công việc. Chỉ cho máy hoạt động trở lại sau khi hoàn tất kiểm tra an toàn.

Ứng dụng của máy rửa ống giảm xóc xe máy

Máy rửa ống giảm xóc xe máy được ứng dụng trong các nhà máy sản xuất, gia công và lắp ráp linh kiện xe máy, đặc biệt tại những công đoạn cần làm sạch chi tiết dạng ống với yêu cầu kiểm soát chất lượng ổn định.

Một số ứng dụng tiêu biểu gồm:

• Làm sạch ống giảm xóc: Loại bỏ dầu gia công, bụi bẩn và cặn bám trên bề mặt trong và ngoài trước khi lắp ráp hoặc chuyển công đoạn.

• Kiểm tra độ kín khí: Hỗ trợ kiểm tra tình trạng rò khí của chi tiết theo tiêu chuẩn và phương pháp thử được xác định.

• Làm sạch chi tiết sau gia công: Xử lý sản phẩm sau các công đoạn tiện, mài hoặc gia công cơ khí khi có dầu và tạp chất bám trên bề mặt.

• Tích hợp vào dây chuyền sản xuất tự động: Kết nối với băng tải và các công đoạn trước, sau để chuẩn hóa luồng di chuyển của sản phẩm.

• Ứng dụng trong ngành linh kiện ô tô và xe máy: Tùy chỉnh cơ cấu gá, chổi rửa, đầu phun và chương trình điều khiển cho những chi tiết có hình dạng tương đồng.

Các thiết bị được thiết kế dựa trên đặc điểm sản phẩm, mức độ bám bẩn, yêu cầu năng suất và điều kiện bố trí tại nhà máy. Việc lựa chọn cấu hình phù hợp giúp doanh nghiệp cải thiện chất lượng làm sạch, tối ưu sử dụng dung dịch và nâng cao hiệu quả tổ chức sản xuất.

Câu hỏi thường gặp về máy rửa ống giảm xóc xe máy

Máy rửa ống giảm xóc xe máy có thể làm sạch bên trong ống không?

Có. Máy sử dụng chổi rửa có chuyển động quay kết hợp tịnh tiến trong lòng ống, đồng thời phối hợp với hệ thống vòi phun áp lực cao. Hiệu quả làm sạch phụ thuộc vào kích thước ống, loại chất bẩn, thông số vận hành và cấu hình chổi rửa.

Máy có tích hợp chức năng kiểm tra rò khí không?

Có. Theo cấu hình được mô tả, máy có hệ thống thử khí để hỗ trợ kiểm tra độ kín của chi tiết. Áp suất thử, thời gian giữ khí và tiêu chí đánh giá cần được xác định theo yêu cầu kỹ thuật của sản phẩm.

Máy rửa ống giảm xóc xe máy có sử dụng lại dung dịch rửa không?

Có. Hệ thống bơm lọc tuần hoàn kết hợp túi lọc và bộ vớt váng dầu giúp dung dịch được thu hồi, lọc và đưa trở lại quá trình rửa. Tuy nhiên, dung dịch cần được theo dõi chất lượng và thay mới khi không còn đáp ứng yêu cầu làm sạch.

Máy có thể rửa và làm khô hoàn toàn sản phẩm trong cùng một chu trình không?

Máy được thiết kế để thực hiện công đoạn rửa và xì khô ngay trên thiết bị. Mức độ khô đạt được phụ thuộc vào hình dạng chi tiết, lượng dung dịch tồn dư, hướng phun và thời gian làm khô. Với những vị trí có khả năng giữ nước, cần kiểm tra thực tế để xác nhận kết quả.

Năng suất của máy rửa ống giảm xóc xe máy là bao nhiêu?

Theo thông tin cấu hình được cung cấp, máy có khả năng xử lý theo chu kỳ 5 chi tiết mỗi mẻ. Năng suất theo giờ cần được xác định dựa trên thời gian thử khí, rửa, làm khô, cấp phôi và lấy sản phẩm. Doanh nghiệp nên tiến hành chạy thử bằng mẫu thực tế để đánh giá chu kỳ phù hợp.

CNC VINA có thiết kế máy rửa theo yêu cầu riêng không?

CNC VINA có thể phát triển giải pháp rửa công nghiệp dựa trên đặc điểm chi tiết, yêu cầu làm sạch, năng suất mục tiêu và cách bố trí dây chuyền của khách hàng. Phương án thiết kế cần được thống nhất thông qua thông tin sản phẩm, mẫu chi tiết, tiêu chí nghiệm thu và điều kiện vận hành thực tế.

Máy rửa ống giảm xóc xe máy là giải pháp hữu ích giúp doanh nghiệp nâng cao hiệu quả làm sạch và kiểm soát chất lượng linh kiện trong quá trình sản xuất. Thiết bị góp phần đáp ứng yêu cầu ngày càng cao về độ sạch và tính ổn định của sản phẩm trong môi trường công nghiệp. Việc ứng dụng máy tự động còn tạo điều kiện cải thiện quy trình làm việc và tối ưu nguồn lực sản xuất. Tùy theo đặc điểm chi tiết và yêu cầu thực tế, cấu hình thiết bị có thể được điều chỉnh để phù hợp với từng dây chuyền. Bên cạnh hiệu quả vận hành, việc chú trọng bảo dưỡng và kiểm soát các thông số kỹ thuật cũng góp phần duy trì khả năng hoạt động lâu dài của máy. Với kinh nghiệm trong lĩnh vực thiết kế và chế tạo máy công nghiệp, CNC VINA hướng đến cung cấp các giải pháp phù hợp với nhu cầu của từng khách hàng. CNC VINA là đơn vị thiết kế, chế tạo máy rửa ống giảm xóc xe máy theo yêu cầu, đồng hành cùng doanh nghiệp trong quá trình tự động hóa sản xuất.
