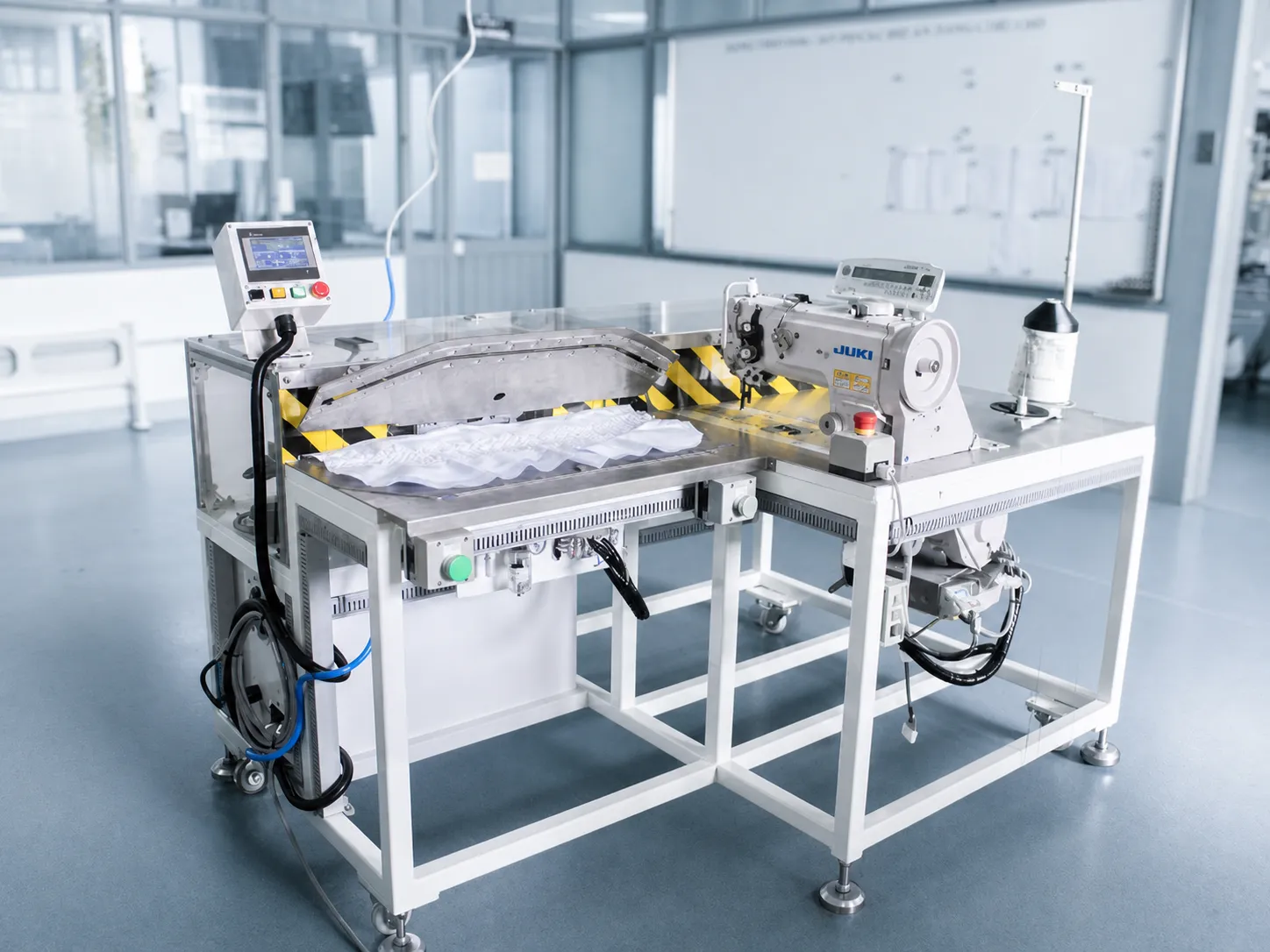

Máy may tự động mở JIG No.2 (200x700)

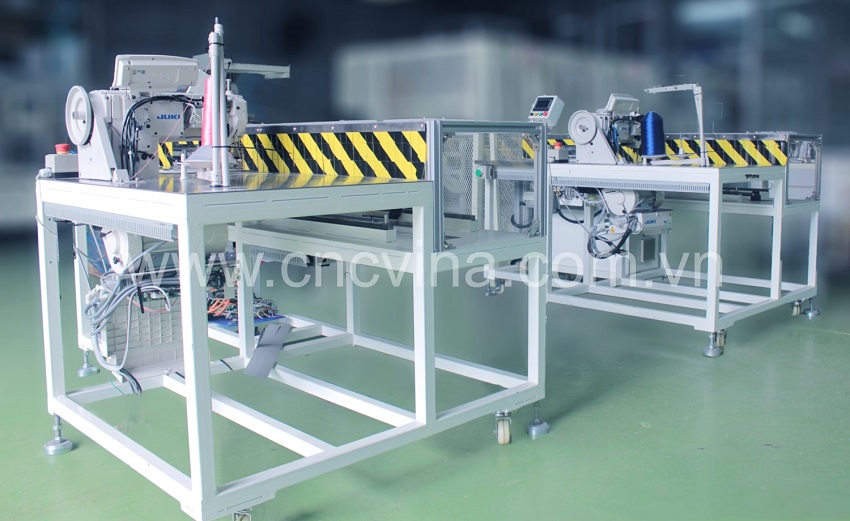

Máy may tự động mở Jig No.2 CNC VINA – Máy may lập trình XY

Máy may tự động mở Jig No.2 của CNC VINA là thiết bị tự động hóa công đoạn may, được thiết kế để thực hiện đường may theo chương trình lập trình sẵn trên hệ thống chuyển động hai phương X/Y. Máy sử dụng máy may công nghiệp JUKI kết hợp với cụm Jig định vị, cơ cấu truyền động chính xác và hệ thống điều khiển PLC, giúp tự động hóa các thao tác gá đặt, ép giữ sản phẩm, thực hiện đường may, cắt chỉ, trở về vị trí gốc và mở Jig sau khi hoàn thành chu trình. Máy may tự động mở Jig No.2 phù hợp với các sản phẩm yêu cầu kiểm soát ổn định vị trí và biên dạng đường may trong quá trình sản xuất. Sản phẩm được định vị bằng Jig chuyên dụng trước khi máy thực hiện đường may theo chương trình, giúp giảm sự phụ thuộc vào thao tác thủ công và duy trì tính đồng nhất giữa các sản phẩm cùng model.

Cấu hình máy may lập trình XY có thể được thiết kế và điều chỉnh theo đặc điểm sản phẩm, kích thước, vị trí đường may, phương án định vị và yêu cầu sản xuất thực tế của từng khách hàng.

Tổng quan về máy may tự động mở Jig No.2

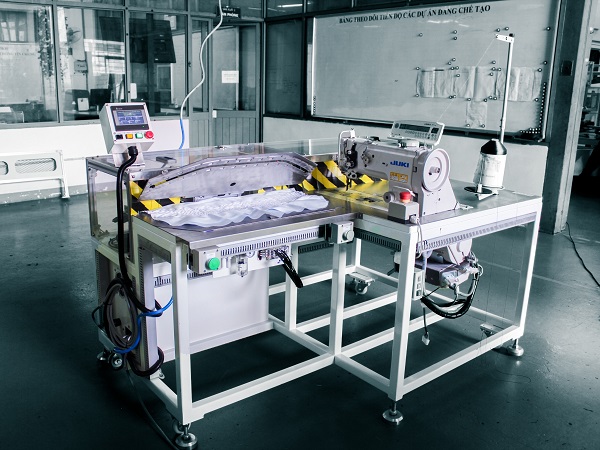

Máy may tự động mở Jig No.2 được CNC VINA phát triển theo cấu trúc máy may lập trình XY, kết hợp giữa máy may công nghiệp và hệ thống chuyển động tự động theo hai phương X/Y. Sản phẩm được đặt vào Jig theo đúng vị trí định vị trước khi bắt đầu chu trình. Sau khi nhận tín hiệu Start, Jig tự động ép xuống để giữ sản phẩm và hệ thống điều khiển kích hoạt chương trình may tương ứng.

Trong quá trình hoạt động, cơ cấu chuyển động X/Y phối hợp theo quỹ đạo đã được lập trình để tạo ra đường may theo yêu cầu. Khi hoàn thành, máy tự động cắt chỉ, trở về vị trí gốc và mở Jig để người vận hành lấy sản phẩm ra. Một trong những điểm đáng chú ý của máy may tự động mở Jig No.2 là chức năng cảnh báo khi người vận hành nhấn Start nhưng Jig chưa đóng xuống. Chức năng này giúp kiểm soát trạng thái Jig trước khi máy bắt đầu chu trình, hạn chế trường hợp sản phẩm chưa được ép giữ đúng trạng thái. Đối với dây chuyền sản xuất nhiều model, chương trình may có thể được lựa chọn trên màn hình điều khiển và Jig được thay thế theo cấu hình tương ứng với từng sản phẩm.

Nguyên lý hoạt động của máy may tự động

Máy may lập trình XY hoạt động dựa trên sự phối hợp giữa máy may công nghiệp, cụm Jig và hệ thống chuyển động hai phương X/Y. Quỹ đạo chuyển động được thiết lập trong chương trình điều khiển để máy có thể thực hiện đường may theo vị trí và biên dạng yêu cầu. Sau khi sản phẩm được gá vào Jig, người vận hành nhấn Start. Jig tự động ép xuống để cố định sản phẩm. Khi điều kiện vận hành được xác nhận, hệ thống Servo điều khiển cơ cấu chuyển động theo chương trình đã cài đặt, đồng thời phối hợp chuyển động X/Y trong quá trình may.

Sau khi hoàn thành đường may, máy tự động cắt chỉ, đưa cơ cấu về vị trí gốc và mở Jig. Người vận hành lấy sản phẩm hoàn thiện ra khỏi máy và tiếp tục đặt sản phẩm tiếp theo.

Cấu tạo máy may tự động mở Jig No.2 CNC VINA

Cụm khung máy

Khung máy gồm kết cấu phía trên và phía dưới, có nhiệm vụ đỡ máy may, cụm Jig, cơ cấu chuyển động và các thiết bị liên quan. Kết cấu máy được bố trí phù hợp với chiều cao vận hành và không gian lắp đặt trong khu vực sản xuất.

Máy may công nghiệp JUKI

Máy sử dụng máy may công nghiệp thương hiệu JUKI làm cụm thực hiện đường may. Máy may được tích hợp với hệ thống chuyển động tự động để có thể thực hiện đường may theo quỹ đạo được điều khiển bởi chương trình XY.

Cụm Jig định vị và ép giữ

Jig là bộ phận có nhiệm vụ định vị, gá kẹp và giữ sản phẩm trong quá trình may. Tùy theo hình dạng và yêu cầu của từng sản phẩm, Jig có thể được thiết kế với chốt định vị, cơ cấu gá kẹp và biên dạng tiếp xúc phù hợp. Trong chu trình hoạt động, Jig tự động ép xuống sau khi người vận hành nhấn Start. Sau khi đường may hoàn thành, Jig tự động mở để người vận hành lấy sản phẩm ra. Đối với các model sản phẩm khác nhau, Jig có thể được thiết kế thay thế theo từng model, kết hợp với chương trình may tương ứng trên hệ thống điều khiển.

Cụm chuyển động hai phương X/Y

Cụm chuyển động X/Y sử dụng vít me bi và ray dẫn hướng độ chính xác cao, với các lựa chọn linh kiện như TBI, PMI, HIWIN hoặc cấu hình tương đương tùy theo yêu cầu. Hệ thống Servo và Encoder Delta đảm nhiệm việc điều khiển vị trí và chuyển động của cơ cấu theo chương trình. Hai phương X/Y được phối hợp trong quá trình hoạt động để tạo ra quỹ đạo may theo biên dạng được thiết lập.

Cụm điều khiển PLC

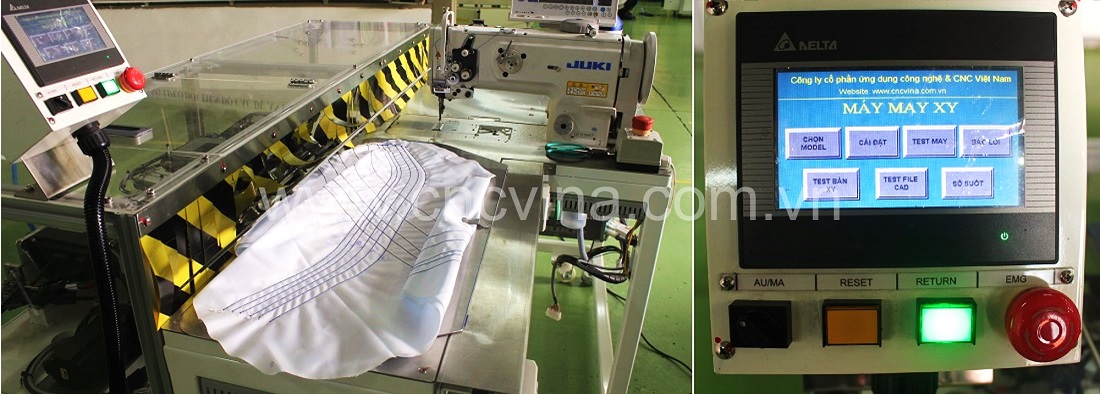

Hệ thống điều khiển của máy sử dụng PLC kết hợp với màn hình điều khiển Delta. Giao diện điều khiển cho phép người vận hành lựa chọn chương trình, thao tác vận hành và theo dõi trạng thái hoạt động của thiết bị. PLC đồng thời điều khiển và đồng bộ các cơ cấu như Jig, hệ thống chuyển động, máy may và các tín hiệu liên quan trong từng bước của chu trình.

Cụm Cover bảo vệ

Cover được bố trí xung quanh khu vực máy nhằm bảo vệ các cơ cấu bên trong trước tác động từ môi trường sản xuất và tạo khu vực vận hành phù hợp cho thiết bị.

Thông số kỹ thuật máy may tự động mở Jig No.2

Thông số kỹ thuật có thể được điều chỉnh theo cấu hình thiết bị, đặc điểm sản phẩm và yêu cầu của từng dự án.

Tính năng nổi bật của máy may tự động mở Jig No.2

May tự động theo chương trình XY

Máy may tự động mở Jig No.2 có khả năng thực hiện đường may theo chương trình được thiết lập trên hệ thống điều khiển. Cơ cấu chuyển động hai phương X/Y phối hợp để tạo ra quỹ đạo may theo vị trí và biên dạng yêu cầu. Việc sử dụng chương trình điều khiển giúp giảm sự phụ thuộc vào thao tác dẫn hướng thủ công của người vận hành trong từng sản phẩm.

.

Tự động đóng và mở Jig

Jig tự động ép xuống sản phẩm khi bắt đầu chu trình và tự động mở sau khi máy hoàn thành đường may. Người vận hành không cần thực hiện thủ công thao tác đóng/mở Jig trong từng chu kỳ.

Cảnh báo khi Jig chưa đóng

Máy được tích hợp chức năng cảnh báo khi người vận hành nhấn Start nhưng Jig chưa đóng xuống. Đây là tín hiệu kiểm soát điều kiện trước khi bắt đầu chu trình, hỗ trợ hạn chế việc máy hoạt động khi sản phẩm chưa được cố định theo yêu cầu.

Tự động cắt chỉ và trở về vị trí gốc

Sau khi hoàn thành chương trình may, máy tự động cắt chỉ và đưa cơ cấu chuyển động về vị trí gốc. Jig sau đó được mở để người vận hành lấy sản phẩm hoàn thiện ra khỏi máy.

Thay đổi model bằng chương trình và Jig

Khi sản xuất nhiều model, người vận hành có thể lựa chọn chương trình tương ứng và thay Jig theo sản phẩm. Cấu hình này giúp máy may lập trình XY có khả năng đáp ứng nhiều phương án sản phẩm thay vì chỉ sử dụng cho một model cố định.

Ứng dụng của máy may tự động CNC VINA

Máy may tự động Jig No.2 của CNC VINA được sử dụng trong các công đoạn cần tự động hóa quá trình định vị, cố định và thực hiện đường may theo biên dạng đã được lập trình. Thay vì người công nhân phải tự căn chỉnh sản phẩm, giữ vật liệu và điều khiển đường may bằng tay trong từng chu kỳ, máy sẽ thực hiện các bước theo trình tự cài đặt sẵn: đặt sản phẩm vào Jig, ép giữ, di chuyển theo quỹ đạo X/Y, hoàn thành đường may, cắt chỉ, trở về vị trí gốc và mở Jig để lấy sản phẩm ra.

Thiết bị phù hợp với các doanh nghiệp đang sản xuất số lượng lớn, cần duy trì chất lượng đường may ổn định giữa các sản phẩm hoặc muốn giảm sự phụ thuộc vào tay nghề của từng công nhân. Khi sản phẩm được đặt đúng vào Jig, vị trí đường may sẽ được kiểm soát theo chương trình, hạn chế tình trạng đường may bị lệch, sai vị trí, không đồng đều hoặc phải chỉnh sửa nhiều sau khi hoàn thiện.

Ứng dụng trong sản xuất hàng loạt

Trong các dây chuyền sản xuất hàng loạt, máy may tự động CNC VINA giúp chuẩn hóa thao tác giữa các ca làm việc. Người vận hành chủ yếu thực hiện việc đặt sản phẩm vào Jig, chọn chương trình phù hợp và nhấn Start. Các bước còn lại được máy tự động thực hiện theo chu trình đã thiết lập. Cách vận hành này giúp doanh nghiệp dễ dàng kiểm soát thời gian chu kỳ, sản lượng và chất lượng đầu ra. Khi thay đổi ca hoặc thay đổi người vận hành, quy trình làm việc vẫn được duy trì tương đối đồng nhất, không phụ thuộc quá nhiều vào kinh nghiệm cá nhân.

Giải pháp cho sản phẩm yêu cầu đường may chính xác

Thiết bị phù hợp với các sản phẩm có vị trí đường may cố định, đường may theo biên dạng, đường may dạng góc, đường may theo hình chữ nhật, đường cong hoặc các quỹ đạo cần được kiểm soát bằng chương trình. Hệ thống chuyển động hai phương X/Y giúp máy thực hiện đường may theo tọa độ đã cài đặt, đồng thời phối hợp với máy may công nghiệp để tạo ra đường may theo yêu cầu kỹ thuật. Đối với những sản phẩm mà chỉ cần sai lệch nhỏ cũng có thể ảnh hưởng đến khả năng lắp ráp, tính thẩm mỹ hoặc chất lượng thành phẩm, việc sử dụng Jig định vị kết hợp với chương trình may tự động sẽ giúp giảm rủi ro trong quá trình sản xuất.

Ứng dụng cho nhiều model sản phẩm

Máy may tự động mở Jig No.2 có thể được thiết kế theo hướng sử dụng nhiều Jig và nhiều chương trình may khác nhau. Khi chuyển sang model mới, người vận hành có thể thay Jig tương ứng và lựa chọn chương trình đã được cài đặt trên màn hình điều khiển. Giải pháp này phù hợp với các doanh nghiệp sản xuất nhiều mã hàng, sản phẩm có kích thước khác nhau hoặc thường xuyên thay đổi đơn hàng. Thay vì phải đầu tư một máy riêng cho từng sản phẩm, doanh nghiệp có thể sử dụng một hệ thống máy với các bộ Jig và chương trình tương ứng, giúp tối ưu diện tích lắp đặt và chi phí đầu tư.

Ứng dụng trong công đoạn cần giảm thao tác thủ công

Trong phương án vận hành thủ công, công nhân thường phải thực hiện nhiều thao tác liên tiếp như căn chỉnh sản phẩm, giữ vật liệu, điều khiển máy may, cắt chỉ và lấy sản phẩm ra. Nếu thực hiện trong thời gian dài, các thao tác này có thể gây mỏi, làm giảm năng suất hoặc phát sinh sai sót do mất tập trung. Với máy may tự động CNC VINA, các thao tác lặp lại được tự động hóa. Jig đảm nhiệm việc định vị và giữ sản phẩm, hệ thống X/Y điều khiển quỹ đạo may, máy tự động cắt chỉ và mở Jig sau khi hoàn thành. Người vận hành có thể tập trung vào việc cấp phôi, kiểm tra sản phẩm và xử lý các yêu cầu khác trong khu vực sản xuất.

Ứng dụng trong dây chuyền tự động hóa

Máy có thể được bố trí độc lập tại một công đoạn hoặc tích hợp vào dây chuyền sản xuất tự động tùy theo yêu cầu của khách hàng. Trong trường hợp cần kết nối với các thiết bị khác, CNC VINA có thể xem xét phương án bổ sung cơ cấu cấp phôi, lấy sản phẩm, băng tải, cảm biến kiểm tra hoặc tín hiệu giao tiếp giữa các máy.

Tùy vào mặt bằng nhà xưởng và quy trình hiện tại, thiết bị có thể được thiết kế theo phương án nạp sản phẩm thủ công, bán tự động hoặc kết hợp với các công đoạn trước và sau máy. Điều này giúp doanh nghiệp từng bước nâng cấp dây chuyền mà không nhất thiết phải thay đổi toàn bộ hệ thống sản xuất hiện có.

Ứng dụng theo đặc điểm thực tế của từng sản phẩm

Mỗi sản phẩm có thể khác nhau về kích thước, vật liệu, độ dày, vị trí đường may và yêu cầu gá đặt. Vì vậy, máy may tự động mở Jig No.2 không sử dụng một cấu hình cố định cho mọi trường hợp. CNC VINA sẽ căn cứ vào mẫu sản phẩm, bản vẽ, vị trí đường may, thời gian chu kỳ và sản lượng mục tiêu để đề xuất phương án phù hợp. Jig có thể được thiết kế riêng theo biên dạng sản phẩm, bổ sung chốt định vị, cơ cấu ép giữ hoặc các bộ phận hỗ trợ nhằm hạn chế xê dịch trong quá trình may. Chương trình chuyển động cũng được thiết lập theo đường may thực tế, giúp máy hoạt động ổn định và phù hợp hơn với yêu cầu của từng khách hàng.

Bảo trì và bảo dưỡng máy may tự động

Để duy trì khả năng hoạt động ổn định, cần vệ sinh máy may tự động mở Jig No.2 sau mỗi ca làm việc và kiểm tra các cơ cấu cơ khí, hệ thống điện và khí trước khi đưa máy vào vận hành. Trước khi thực hiện bảo trì hoặc kiểm tra máy, cần đưa thiết bị về vị trí gốc, ngắt nguồn điện và nguồn khí, sau đó mới tiến hành công việc. Các cơ cấu chuyển động, Jig, hệ thống máy may và các bộ phận điều khiển cần được kiểm tra và bảo dưỡng theo chu kỳ phù hợp. Việc tuân thủ quy trình bảo trì giúp hạn chế các lỗi phát sinh trong quá trình sản xuất và duy trì độ ổn định của thiết bị trong thời gian sử dụng.

Lợi ích thực tế đối với doanh nghiệp

Khi đưa máy may tự động CNC VINA vào sản xuất, doanh nghiệp có thể đạt được một số lợi ích như:

• Giảm thời gian thao tác thủ công trong từng chu kỳ.
• Duy trì vị trí và biên dạng đường may ổn định hơn.
• Hạn chế lỗi do căn chỉnh sản phẩm không chính xác.
• Giảm sự phụ thuộc vào tay nghề của người vận hành.
• Dễ dàng kiểm soát thời gian chu kỳ và sản lượng.
• Có thể thay đổi model bằng cách thay Jig và lựa chọn chương trình phù hợp.
• Tăng tính an toàn và giảm các thao tác lặp lại cho công nhân.
• Phù hợp với định hướng tự động hóa từng phần hoặc toàn bộ dây chuyền.

Để lựa chọn đúng cấu hình, khách hàng nên cung cấp mẫu sản phẩm, bản vẽ hoặc hình ảnh vị trí cần may, loại vật liệu, yêu cầu đường may, sản lượng dự kiến và thời gian chu kỳ mong muốn. Dựa trên các thông tin này, CNC VINA có thể tư vấn phương án máy may tự động mở Jig No.2, thiết kế Jig và xây dựng chương trình điều khiển phù hợp với điều kiện sản xuất thực tế.

CNC VINA thiết kế và chế tạo máy may tự động theo yêu cầu

CNC VINA là đơn vị thiết kế và chế tạo máy tự động chuyên dụng cho các doanh nghiệp sản xuất. Với máy may tự động mở Jig No.2, hệ thống được phát triển dựa trên đặc điểm sản phẩm và yêu cầu quy trình thực tế thay vì áp dụng một cấu hình cố định cho mọi ứng dụng. Từ mẫu sản phẩm và yêu cầu kỹ thuật, CNC VINA có thể xây dựng phương án Jig định vị, cơ cấu gá kẹp, hệ thống chuyển động XY, máy may và chương trình điều khiển phù hợp. Giải pháp hướng đến việc tự động hóa các thao tác trong công đoạn may, giảm phụ thuộc vào thao tác thủ công và duy trì trình tự sản xuất ổn định.

Khách hàng có nhu cầu đầu tư máy may tự động mở Jig No.2, máy may lập trình XY hoặc máy may tự động theo yêu cầu có thể liên hệ CNC VINA để được tư vấn phương án thiết kế và cấu hình thiết bị phù hợp với sản phẩm thực tế.
