Máy gấp và cuộn sản phẩm bán tự động

Máy gấp cuộn sản phẩm bán tự động là thiết bị dùng trong công đoạn gấp và cuộn các sản phẩm may, sản phẩm mềm dạng tấm. Người vận hành đặt sản phẩm lên đồ gá, sau đó máy tự động kẹp, định vị và thực hiện các bước gấp theo chương trình đã cài đặt. Cách làm này giảm thao tác gấp bằng tay, đồng thời giúp vị trí và trình tự gấp ổn định hơn giữa các chu kỳ sản xuất. Thiết bị được thiết kế theo hình dạng và cách gấp của từng sản phẩm. Đồ gá, chốt định vị, cơ cấu kẹp, thanh gấp, hành trình và chương trình điều khiển có thể thay đổi theo kích thước, vật liệu và yêu cầu hoàn thiện. Với những công đoạn có sản lượng lặp lại, máy phù hợp để bán tự động hóa phần gấp trong khi vẫn giữ thao tác cấp và lấy sản phẩm bằng tay.

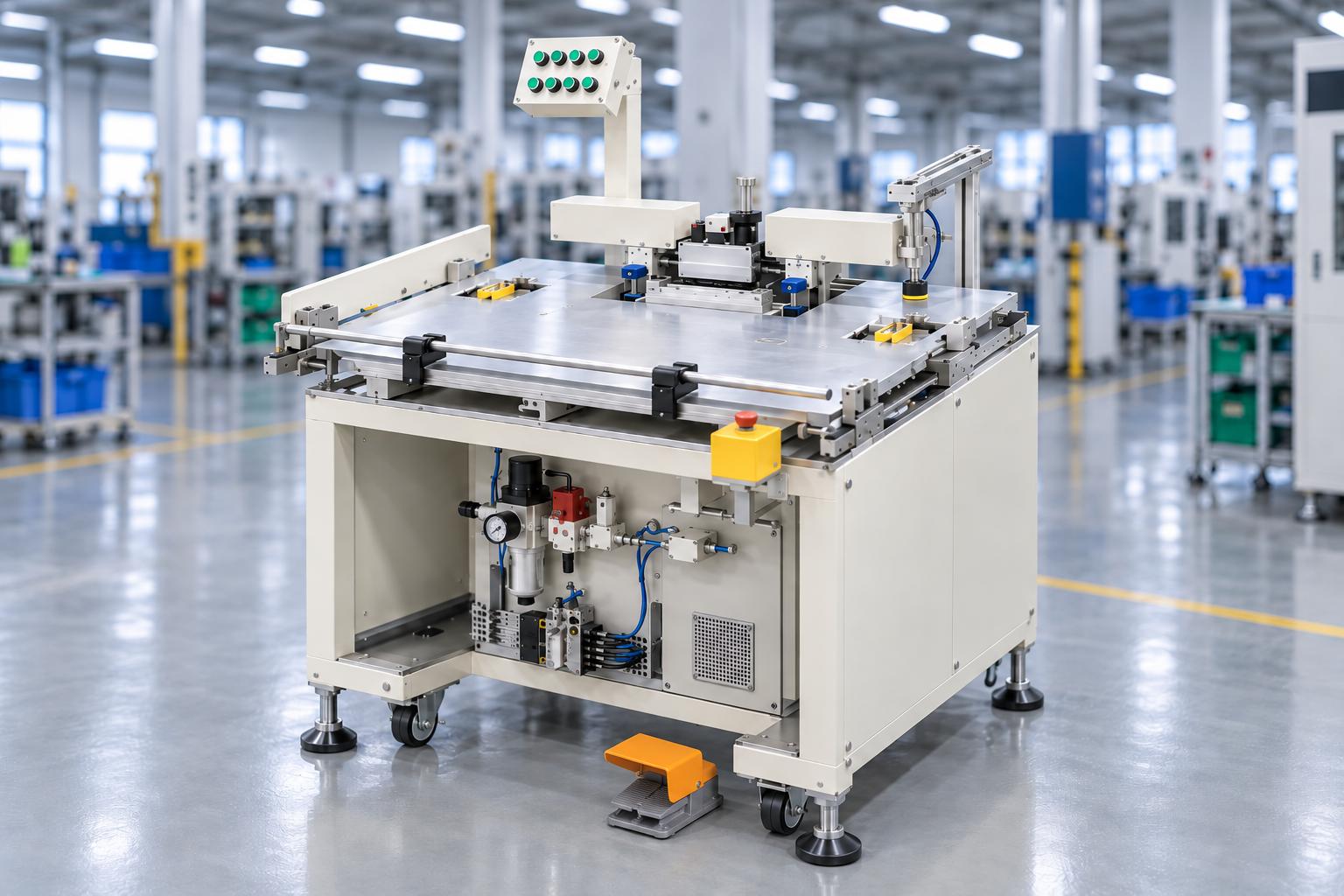

Cấu tạo và các cụm chức năng chính của máy gấp cuộn sản phẩm bán tự động

Bàn máy và vùng đặt sản phẩm

Mặt bàn là khu vực đặt sản phẩm và bố trí đồ gá. Các vị trí gá được thiết kế theo hình dạng sản phẩm để tạo mặt chuẩn cho quá trình định vị, kẹp và gấp. Kích thước bàn có thể thay đổi theo sản phẩm và không gian lắp đặt.

Đồ gá và chốt định vị

Đồ gá giữ sản phẩm đúng vị trí trước khi máy bắt đầu chu trình. Tùy sản phẩm, máy có thể sử dụng chốt định vị, chốt tháo nhanh và cữ chặn. Các chi tiết này có thể thay đổi khi cần chuyển sang mẫu sản phẩm khác.

Cụm kẹp giữ sản phẩm

Sau khi cảm biến xác nhận sản phẩm, cơ cấu kẹp giữ sản phẩm cố định trên bàn gá. Cụm kẹp sử dụng xy lanh khí nén và có thể kết hợp cảm biến hành trình để kiểm tra trạng thái kẹp và nhả.

Cụm nâng hạ và chốt hai bên

Cụm nâng hạ và chốt bên hỗ trợ định hình, giữ biên sản phẩm trong quá trình gấp. Các cơ cấu này di chuyển theo trình tự đã lập trình để từng bước tạo hình sản phẩm.

Thanh gấp và cơ cấu chặn hành trình

Thanh gấp là bộ phận trực tiếp tạo nếp hoặc cuộn sản phẩm. Cữ chặn hành trình có thể điều chỉnh theo từng mẫu để kiểm soát vị trí kết thúc của cơ cấu và kích thước sản phẩm sau khi gấp.

Cảm biến kiểm tra sản phẩm

Cảm biến dùng để xác nhận có sản phẩm và kiểm tra một số trạng thái quan trọng trong chu trình. Máy chỉ chuyển sang bước tiếp theo khi điều kiện cần thiết đã được xác nhận.

Hệ thống khí nén

Hệ thống khí nén cung cấp chuyển động cho các cơ cấu kẹp, nâng hạ và chốt định vị. Cụm xử lý khí gồm bộ lọc, điều áp, van điều khiển và các thiết bị liên quan để duy trì áp suất làm việc.

Bảng điều khiển và hệ thống điện

Bảng điều khiển cho phép người vận hành khởi tạo máy, xóa lỗi, đưa máy về vị trí gốc và lựa chọn chương trình. PLC phối hợp với cảm biến và van điện từ để điều khiển trình tự gấp. Tùy yêu cầu dự án, PLC có thể sử dụng Keyence, Mitsubishi, Siemens hoặc thiết bị tương đương.

Đặc điểm và lợi ích khi sử dụng máy gấp túi bán tự động

Giảm thao tác gấp thủ công

Người vận hành chỉ cần đặt và lấy sản phẩm bằng tay. Các bước kẹp, định vị và gấp được máy thực hiện theo chương trình, giúp giảm phần thao tác thủ công trong chu kỳ.

Ổn định vị trí và trình tự gấp

Đồ gá, cữ chặn và chương trình điều khiển được thiết lập theo sản phẩm. Máy thực hiện các bước theo cùng một trình tự, giúp hạn chế sự khác biệt giữa các chu kỳ.

Có thể sử dụng cho nhiều mẫu sản phẩm

Máy có thể lưu nhiều chương trình và thay đổi một số chi tiết của đồ gá theo từng mẫu. Với cấu hình phù hợp, doanh nghiệp không cần thay toàn bộ hệ thống khi chuyển sang sản phẩm khác.

Kiểm soát điều kiện trước khi chuyển bước

Cảm biến sản phẩm và cảm biến hành trình giúp kiểm tra trạng thái của máy trước khi chuyển sang công đoạn tiếp theo. Nếu cơ cấu chưa đạt vị trí yêu cầu, chu trình có thể dừng để xử lý.

Phù hợp với dây chuyền có sản lượng lặp lại

Máy phù hợp với các công đoạn có thao tác gấp lặp lại nhiều lần, đặc biệt khi doanh nghiệp cần giảm phụ thuộc vào thao tác thủ công nhưng chưa cần tự động hóa hoàn toàn khâu cấp và lấy sản phẩm.

Nguyên lý hoạt động của máy gấp cuộn sản phẩm bán tự động

Máy hoạt động theo chu trình bán tự động. Người vận hành đặt sản phẩm vào đồ gá, sau đó máy kiểm tra, kẹp giữ và thực hiện các bước gấp theo chương trình đã chọn.

1. Người vận hành đặt sản phẩm vào đúng vị trí trên đồ gá.
2. Cảm biến xác nhận sản phẩm, sau đó cơ cấu kẹp giữ sản phẩm.
3. Các chốt hoặc cơ cấu hai bên di chuyển đến vị trí làm việc.
4. Thanh gấp di chuyển theo trình tự cài đặt để tạo nếp hoặc cuộn sản phẩm.
5. Cảm biến kiểm tra trạng thái sau gấp và xác nhận hoàn thành bước.
6. Các cơ cấu nhả sản phẩm và trở về vị trí gốc.
7. Người vận hành lấy sản phẩm ra và đặt sản phẩm tiếp theo vào đồ gá.

Với sản phẩm cần nhiều bước gấp, các chuyển động có thể được lập trình liên tiếp theo cách gấp thực tế của sản phẩm.

Lựa chọn chương trình và thay đổi mẫu sản phẩm

Máy có thể lưu nhiều chương trình để sử dụng cho các mẫu sản phẩm khác nhau. Với cấu hình tham khảo, bảng điều khiển có 4 lựa chọn mẫu. Khi đổi mẫu, người vận hành thay đổi chốt định vị hoặc cữ chặn thanh gấp theo sản phẩm, sau đó chọn chương trình tương ứng trên bảng điều khiển. Phương án này cho phép giữ lại khung máy, hệ thống khí nén và phần điều khiển chính, đồng thời thay đổi các chi tiết trực tiếp liên quan đến hình dạng sản phẩm.

Điều khiển và an toàn

Máy được trang bị các chức năng khởi động, xóa lỗi và đưa hệ thống về vị trí gốc. Các trạng thái như nút dừng khẩn cấp, áp suất khí, hành trình xy lanh và cảm biến sản phẩm được giám sát trong quá trình vận hành. Khi cơ cấu không đạt vị trí trong thời gian cho phép, áp suất khí không bảo đảm hoặc nút dừng khẩn cấp được kích hoạt, máy dừng chu trình để người vận hành kiểm tra và xử lý.

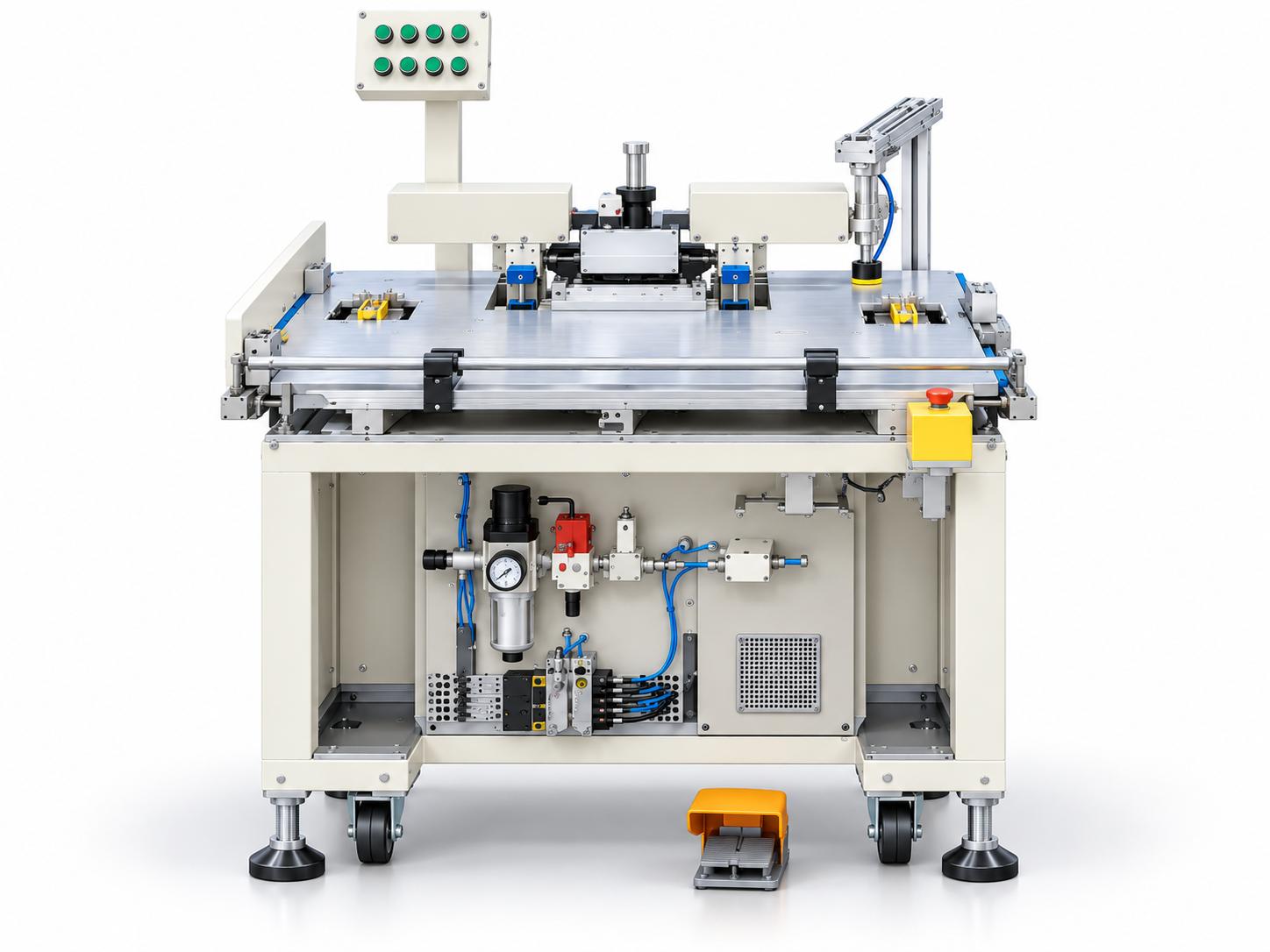

Thông số kỹ thuật máy gấp cuộn sản phẩm bán tự động

Thông số trên là cấu hình tham khảo. Khi thiết kế cho sản phẩm cụ thể, kích thước máy, đồ gá, cơ cấu gấp và chương trình điều khiển có thể được điều chỉnh theo yêu cầu thực tế.

Ứng dụng của máy gấp cuộn sản phẩm bán tự động

Máy gấp cuộn sản phẩm bán tự động phù hợp với các công đoạn hoàn thiện trong ngành may và sản xuất sản phẩm mềm, đặc biệt với những sản phẩm cần gấp hoặc cuộn theo kích thước, vị trí và trình tự xác định. Thiết bị giúp giảm phần thao tác gấp thủ công, đồng thời giữ sản phẩm ổn định trên đồ gá trong suốt chu trình.

Một số ứng dụng thực tế gồm:

• Gấp và cuộn túi vải, túi kỹ thuật: Máy gấp túi bán tự động có thể kẹp, định vị và thực hiện các bước gấp hoặc cuộn trước khi sản phẩm chuyển sang đóng gói.
• Gấp chi tiết và bán thành phẩm may: Máy gấp sản phẩm ngành may phù hợp với các chi tiết vải cần tạo nếp theo vị trí và kích thước đã xác định.
• Gấp sản phẩm mềm dạng tấm: Với các sản phẩm có nhiều bước gấp, cơ cấu kẹp, chốt định vị và thanh gấp có thể phối hợp theo trình tự được cài đặt.
• Chuẩn hóa hình dạng trước khi đóng gói: Sản phẩm sau khi gấp có kích thước và vị trí nếp ổn định hơn, thuận tiện cho công đoạn đóng gói hoặc lắp ráp tiếp theo.
• Bán tự động hóa công đoạn gấp lặp lại: Máy gấp vải bán tự động phù hợp với các dây chuyền có sản lượng ổn định, trong đó người vận hành vẫn cấp và lấy sản phẩm nhưng không phải thực hiện toàn bộ thao tác gấp bằng tay.

Tùy mặt bằng và quy trình sản xuất, máy có thể bố trí thành trạm làm việc độc lập hoặc kết nối với bàn thao tác, băng tải và thiết bị ở công đoạn trước hoặc sau. Khi thay đổi mẫu sản phẩm, đồ gá, chốt định vị và cơ cấu gấp có thể được thiết kế lại theo yêu cầu thay vì phải thay đổi toàn bộ máy.

Máy gấp cuộn sản phẩm bán tự động CNC VINA

Máy gấp cuộn sản phẩm bán tự động CNC VINA được thiết kế cho các công đoạn gấp và cuộn có thao tác lặp lại trong ngành may và sản xuất sản phẩm mềm. Đồ gá, cơ cấu kẹp, thanh gấp, cảm biến và chương trình điều khiển được xây dựng theo sản phẩm thực tế để đáp ứng yêu cầu về kích thước và cách gấp. Doanh nghiệp có nhu cầu tự động hóa công đoạn gấp nhưng vẫn muốn giữ thao tác cấp và lấy sản phẩm thủ công có thể liên hệ CNC VINA để được tư vấn cấu hình phù hợp với sản phẩm của ngành may, sản lượng và mặt bằng lắp đặt.
