Máy may lập trình

Máy may lập trình là thiết bị tự động hóa được sử dụng trong nhiều công đoạn sản xuất của ngành may mặc, đặc biệt với những sản phẩm yêu cầu đường may lặp lại, độ chính xác cao và chất lượng đồng nhất giữa các sản phẩm. Thay vì phụ thuộc hoàn toàn vào thao tác thủ công, máy được lập trình để thực hiện đường may theo biên dạng, chiều dài và quy trình đã thiết lập trước. Tùy theo yêu cầu sản xuất, thiết bị có thể kết hợp với hệ thống Jig, đồ gá, cảm biến, cơ cấu cấp vải, cắt chỉ, cắt sản phẩm hoặc xếp sản phẩm tự động. Máy may lập trình được ứng dụng cho nhiều sản phẩm như túi lọc, túi khí, khăn, vỏ ghế ô tô và các sản phẩm dệt may theo yêu cầu. Với hệ thống điều khiển PLC, bộ điều khiển chuyển động hoặc giải pháp CNC tùy cấu hình, máy có thể phối hợp chính xác giữa đầu may và các cơ cấu chuyển động trong quá trình sản xuất. Khả năng thay đổi chương trình và đáp ứng nhiều model sản phẩm cũng giúp doanh nghiệp linh hoạt hơn khi sản xuất các mã hàng khác nhau.

Trong bài viết dưới đây, hãy cùng CNC VINA tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động, các loại máy may lập trình tự động và khả năng ứng dụng của thiết bị trong sản xuất công nghiệp.

Máy may lập trình là gì?

Máy may lập trình là hệ thống máy may được thiết kế để thực hiện một hoặc nhiều quy trình may theo chương trình đã được thiết lập trước. Tùy vào cấu hình, chương trình có thể kiểm soát đường đi của sản phẩm, vị trí đường may, chiều dài đường may, tốc độ hoạt động và trình tự phối hợp giữa các cơ cấu. Điểm khác biệt của máy may lập trình so với máy may công nghiệp thông thường nằm ở khả năng tự động kiểm soát đường may theo chương trình. Sản phẩm được đặt vào Jig hoặc đồ gá để cố định vị trí, sau đó hệ thống điều khiển phối hợp chuyển động của bàn máy, Jig và đầu may nhằm tạo ra đường may đúng với biên dạng thiết kế.

Đối với những sản phẩm có đường may thẳng hoặc quy trình đơn giản, máy có thể được cấu hình theo một chương trình cố định. Với sản phẩm có biên dạng cong, xoắn ốc, zíc zắc hoặc nhiều đường may khác nhau, hệ thống chuyển động XY có thể được sử dụng để điều khiển vị trí tương đối giữa sản phẩm và đầu may.

Nguyên lý hoạt động của máy may lập trình

Trước khi vận hành, chương trình may được thiết lập dựa trên biên dạng và yêu cầu kỹ thuật của sản phẩm. Người vận hành sau đó đặt sản phẩm lên Jig hoặc cơ cấu định vị, lựa chọn chương trình tương ứng trên màn hình điều khiển và khởi động chu trình. Trong quá trình hoạt động, hệ thống điều khiển nhận tín hiệu từ cảm biến và phối hợp các cơ cấu theo trình tự đã lập trình. Đầu may thực hiện đường may trong khi hệ thống chuyển động điều chỉnh vị trí sản phẩm theo biên dạng yêu cầu. Sau khi hoàn thành, tùy cấu hình máy, hệ thống có thể tiếp tục thực hiện các thao tác như cắt chỉ, mở Jig, đẩy sản phẩm, cắt sản phẩm hoặc xếp sản phẩm. Quy trình tự động này giúp giảm sự phụ thuộc vào thao tác của người vận hành, đồng thời duy trì sự ổn định giữa các chu kỳ sản xuất.

Hệ thống điều khiển và lập trình

Tùy yêu cầu của từng dự án, máy may lập trình có thể sử dụng PLC, bộ điều khiển chuyển động hoặc hệ thống CNC để điều khiển các cơ cấu. Màn hình HMI được sử dụng để lựa chọn chương trình, điều chỉnh thông số và theo dõi trạng thái hoạt động của máy. Với các hệ thống có nhiều model sản phẩm, doanh nghiệp có thể xây dựng nhiều chương trình tương ứng và lựa chọn chương trình cần sử dụng trên giao diện điều khiển. Đây là một ưu điểm quan trọng đối với các dây chuyền sản xuất có nhiều mã hàng hoặc thường xuyên thay đổi model.

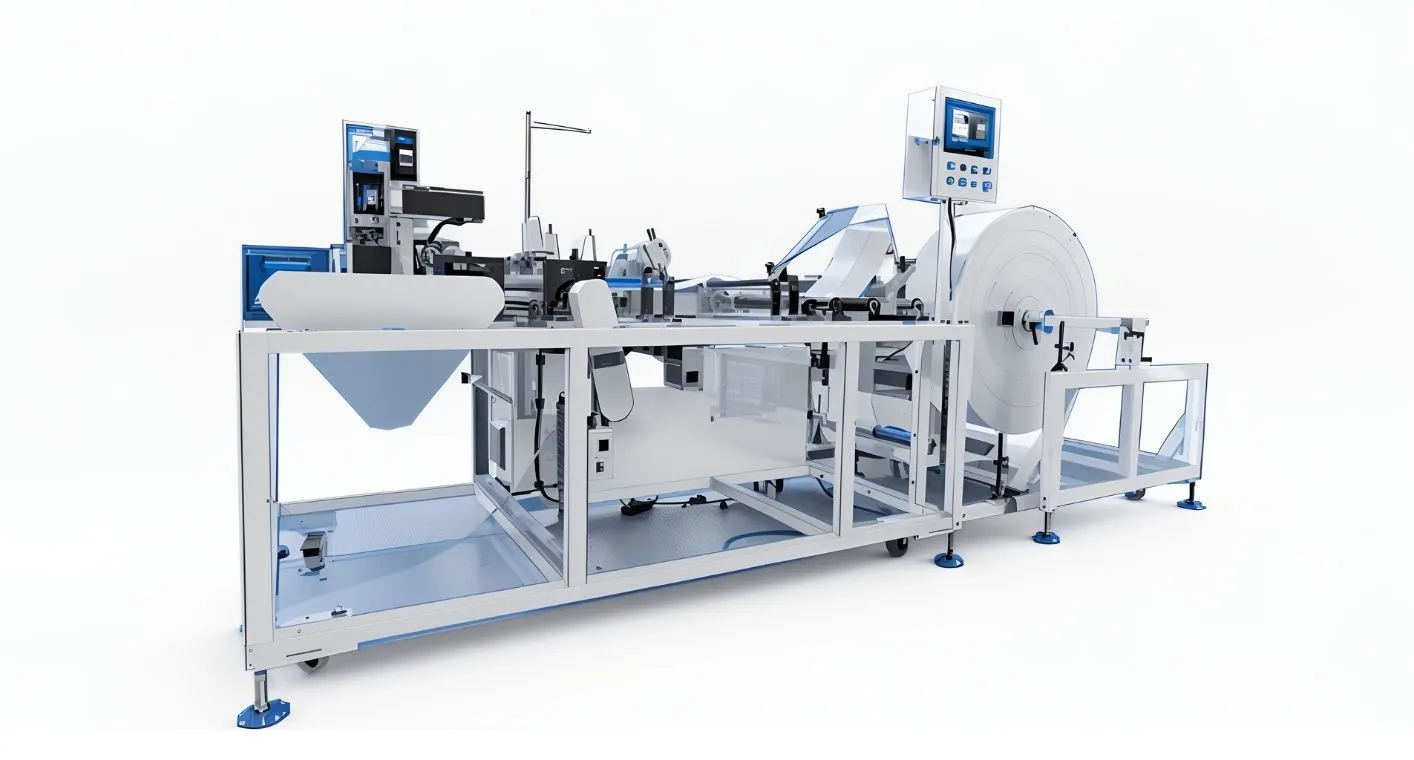

Thông số kỹ thuật của máy may lập trình

Đặc điểm nổi bật của máy may lập trình CNC VINA

CNC VINA thiết kế và chế tạo các hệ thống máy may lập trình tự động theo đặc điểm của từng sản phẩm và yêu cầu sản xuất. Từ các hệ thống may đường thẳng cho túi, khăn đến máy may theo biên dạng XY, biên dạng xoắn ốc hoặc các sản phẩm có nhiều đường may phức tạp, cấu hình máy có thể được xây dựng dựa trên quy trình thực tế của doanh nghiệp.

Đối với các sản phẩm cần may theo đường thẳng, máy có thể được thiết kế để thực hiện quy trình may lặp lại với chiều dài đường may được cài đặt trước. Trong khi đó, với sản phẩm như túi khí, quần áo, vỏ ghế ô tô hoặc các chi tiết có đường cong, hệ thống chuyển động XY giúp máy thực hiện đường may theo biên dạng sản phẩm.

Với những sản phẩm có hình dạng phức tạp hơn như biên dạng xoắn ốc, zíc zắc, chia ngăn hoặc nhiều đường may liên tiếp, hệ thống điều khiển có thể phối hợp nhiều chuyển động đồng thời. Jig và đồ gá được thiết kế để giữ sản phẩm ổn định trong suốt chu trình, từ đó hạn chế sai lệch vị trí đường may. Tùy cấu hình, máy cũng có thể được tích hợp chức năng cắt chỉ tự động sau khi hoàn thành đường may. Đối với hệ thống sử dụng đầu may vắt sổ, chức năng này giúp giảm thao tác cắt chỉ thủ công và rút ngắn thời gian xử lý sau may.

Hệ thống cấp liệu cũng có thể được tự động hóa. Sản phẩm có thể được cấp đơn lẻ bởi công nhân hoặc lấy trực tiếp từ cuộn vải thông qua roller cấp vải, cơ cấu kéo và cơ cấu gấp nếp. Việc lựa chọn phương án cấp liệu phụ thuộc vào hình dạng sản phẩm, loại vật liệu và sản lượng cần đạt. Sau khi hoàn thành đường may, hệ thống có thể mở Jig tự động, đẩy sản phẩm ra ngoài hoặc kết hợp thêm cơ cấu cắt theo chiều dài. Với các dây chuyền yêu cầu tự động hóa cao, sản phẩm sau khi cắt có thể được thổi, kẹp và xếp thành tập trên giá. Jig, đồ gá và dưỡng kẹp được thiết kế theo từng sản phẩm, đồng thời có thể thay đổi khi doanh nghiệp cần sản xuất model khác. Điều này giúp máy đáp ứng tốt hơn các dây chuyền có nhiều mã sản phẩm thay vì chỉ vận hành cho một sản phẩm cố định.

Về kết cấu, máy được thiết kế với khung máy cứng vững nhằm đảm bảo sự ổn định trong quá trình vận hành. Kích thước và bố trí các cụm cơ cấu được tối ưu để thuận tiện cho việc lắp đặt, bảo trì và di chuyển trong nhà xưởng. Màn hình điều khiển có thể được thiết kế với giao diện tiếng Việt, tiếng Anh hoặc tiếng Nhật, giúp người vận hành dễ dàng lựa chọn chương trình và theo dõi trạng thái máy. Hệ thống hỗ trợ cả chế độ Manual để kiểm tra, căn chỉnh và chế độ Auto để vận hành theo chương trình. Với đội ngũ kỹ sư có kinh nghiệm trong thiết kế máy may tự động, CNC VINA có khả năng triển khai từ khâu khảo sát sản phẩm, thiết kế Jig, lựa chọn cơ cấu đến lập trình và tích hợp hệ thống điều khiển theo yêu cầu thực tế của doanh nghiệp.

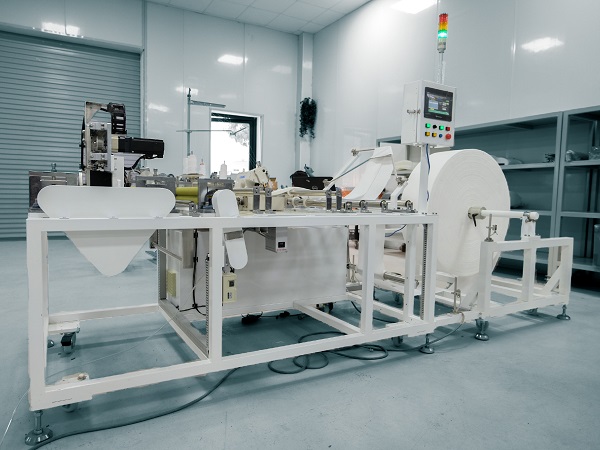

Máy vắt sổ tự động – may lập trình theo biên dạng và tự động cắt chỉ

Các loại máy may lập trình tự động

Tùy vào hình dạng sản phẩm và yêu cầu của từng công đoạn, máy may lập trình có thể được thiết kế thành nhiều cấu hình khác nhau. Một số giải pháp tiêu biểu của CNC VINA gồm máy may túi lọc tự động, máy may lập trình XY tự động mở Jig và máy may lập trình theo biên dạng xoắn ốc.

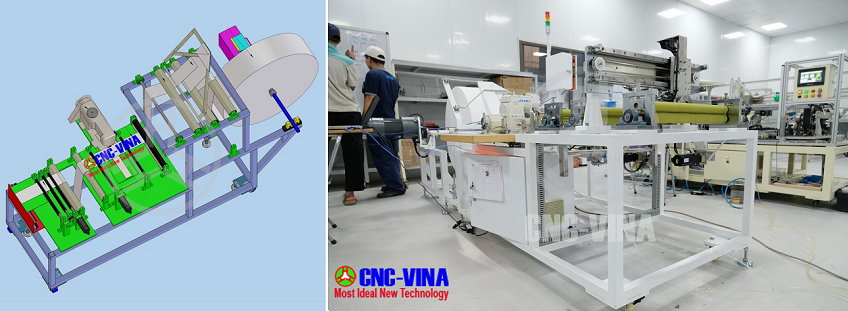

Máy may túi lọc tự động

Máy may túi lọc tự động được thiết kế để thực hiện liên tục các công đoạn cấp vải, gấp vải, may, cắt và xử lý sản phẩm sau may. Thiết bị phù hợp với quy trình sản xuất túi lọc từ cuộn vật liệu, trong đó sản phẩm được tạo hình và cắt theo chiều dài cài đặt. Quy trình bắt đầu từ việc cấp vải từ cuộn thông qua hệ thống roller. Vật liệu sau đó được đưa qua cơ cấu gấp để tạo hình trước khi đi vào đầu máy may. Các roller kéo và căng vải giúp kiểm soát hướng chạy cũng như độ căng của vật liệu trong quá trình may. Sau khi hoàn thành đường may, máy có thể tự động cắt chỉ và tiếp tục đưa sản phẩm đến cụm cắt. Chiều dài túi được kiểm soát theo chương trình, sau đó sản phẩm hoàn thiện được kẹp và đưa lên giá hoặc xếp theo tập tùy cấu hình dây chuyền.

Cấu tạo máy may lập trình túi lọc

Hệ thống máy may túi lọc tự động gồm nhiều cụm cơ cấu phối hợp với nhau:

Cấu tạo máy may lập trình may túi lọc bao gồm

• Cụm roller cấp vải – Fabric roller với động cơ step (hoặc servo) giúp cấp vải linh hoạt theo đường kính cuộn vải, thao tác thay cuộn vải dễ dàng.
• Cụm gấp vải– Folding cluster giúp gấp đôi bản vải theo chiều dài của túi trước khi tới đầu máy may.
• Cụm các roller căng, chỉnh, kéo vải giúp vải trước và sau máy may đủ độ căng và giữ nguyên nếp cũng như đảm bảo độ thẳng của vị trí nếp viền cần may.
• Cụm đầu may– Sewing machine với tính năng nhận tín hiệu từ bộ điều khiển, sensor soi vải, may đường may vắt sổ và tự động cắt chỉ mỗi khi kết thúc chiều dài may. Tự động dừng may khi sensor báo hết vải.
• Cụm cắt sản phẩm – Cắt theo chiều dài túi lọc, đặt sau máy may
• Cụm kẹp và xếp sản phẩm lên giá – palletizing cluster kẹp đầu túi hoàn thiện và thổi vắt túi lên giá sau công đoạn cắt.

Roller cấp vải có thể sử dụng động cơ step hoặc servo tùy cấu hình. Cảm biến được sử dụng để phát hiện trạng thái vật liệu và gửi tín hiệu về hệ thống điều khiển. Khi vật liệu hết, máy có thể nhận tín hiệu từ cảm biến và dừng chu trình để người vận hành thay cuộn mới.

Thông số kỹ thuật của máy may lập trình may túi lọc

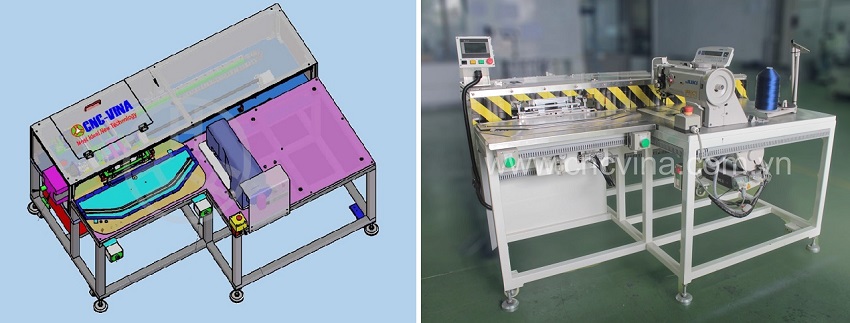

Máy may lập trình XY tự động mở Jig

Máy may lập trình XY tự động mở Jig được thiết kế để thực hiện đường may theo biên dạng sản phẩm bằng hệ thống chuyển động hai phương X/Y. Máy có thể kết hợp cơ cấu Jig để định vị sản phẩm trong quá trình may và tự động mở Jig sau khi hoàn thành chu trình. Hệ thống chuyển động XY giúp máy xử lý các sản phẩm có đường may không chỉ theo phương thẳng mà còn có thể thực hiện các biên dạng cong, cua hoặc hình dạng phức tạp theo chương trình đã thiết lập. Việc tự động mở Jig sau khi hoàn thành đường may giúp giảm thao tác của người vận hành và rút ngắn thời gian giữa hai chu kỳ sản xuất. Hệ thống cũng có thể tích hợp các chức năng cảnh báo nhằm hạn chế trường hợp máy bắt đầu hoạt động khi Jig chưa được đóng đúng vị trí.

Thông số kỹ thuật của máy may lập trình tự động mở Jig

Xem chi tiết máy may lập trình XY

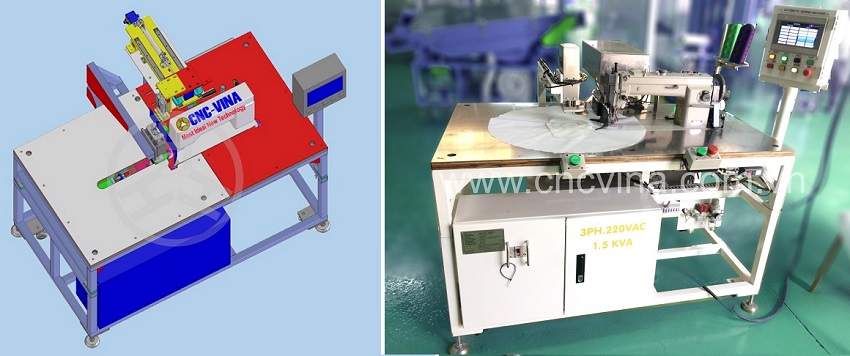

Máy may lập trình tự động theo biên dạng xoắn ốc

Đối với các sản phẩm yêu cầu nhiều đường may theo biên dạng đặc thù, máy may lập trình tự động theo biên dạng xoắn ốc có thể được thiết kế để thực hiện các chương trình may khác nhau trên cùng hệ thống. Máy sử dụng Jig và cơ cấu định vị để giữ sản phẩm, trong khi hệ thống điều khiển phối hợp chuyển động của các cơ cấu theo chương trình. Cấu hình này phù hợp với những sản phẩm có yêu cầu đường may đặc biệt và cần duy trì sự đồng nhất giữa các sản phẩm trong cùng một lô.

Máy có thể được thiết lập nhiều chương trình tương ứng với các model khác nhau. Cấu hình hiện tại hỗ trợ 2 model, gồm chương trình may 2 đường và chương trình may 3 đường.

Thông số kĩ thuật của máy may tự động biên dạng xoắn ốc

Ứng dụng của máy may lập trình trong sản xuất

Máy may lập trình tự động được ứng dụng trong những công đoạn yêu cầu đường may có tính lặp lại cao hoặc cần kiểm soát chính xác vị trí đường may. Thay vì phụ thuộc hoàn toàn vào kỹ năng của từng công nhân, doanh nghiệp có thể thiết lập chương trình và Jig phù hợp để kiểm soát quy trình sản xuất. Trong ngành công nghiệp phụ trợ ô tô, máy có thể được sử dụng cho các sản phẩm như túi khí, vỏ ghế ô tô và các chi tiết dệt may có biên dạng phức tạp. Với các sản phẩm dạng cuộn, máy may túi lọc tự động có thể kết hợp cấp vải, gấp, may và cắt thành một quy trình liên tục. Ngoài ra, thiết bị còn có thể được thiết kế cho các sản phẩm như khăn, túi và nhiều loại sản phẩm dệt may theo yêu cầu. Cấu hình máy được lựa chọn dựa trên vật liệu, kích thước sản phẩm, biên dạng đường may, sản lượng mục tiêu và mức độ tự động hóa mà doanh nghiệp mong muốn.

Lợi ích khi sử dụng máy may lập trình tự động

Việc đưa máy may lập trình vào dây chuyền giúp doanh nghiệp giảm sự phụ thuộc vào thao tác thủ công ở những công đoạn có tính lặp lại cao. Khi chương trình, Jig và thông số vận hành được thiết lập phù hợp, đường may có thể được duy trì ổn định giữa các sản phẩm. Máy cũng giúp tăng năng suất và rút ngắn thời gian thao tác nhờ khả năng tự động hóa các công đoạn như định vị, may, cắt chỉ, cắt sản phẩm và xử lý sản phẩm sau may. Người vận hành có thể tập trung vào công đoạn cấp phôi, kiểm tra hoặc xử lý các bước mà máy chưa tự động hóa. Một lợi ích khác là khả năng chuyển đổi model. Với các hệ thống được thiết kế nhiều chương trình, doanh nghiệp có thể lựa chọn chương trình tương ứng với từng mã sản phẩm. Khi kết hợp với Jig có thể thay thế, một hệ thống máy có thể đáp ứng nhiều yêu cầu sản xuất khác nhau.

Đối với các doanh nghiệp sản xuất số lượng lớn, khả năng kiểm soát chương trình và tự động hóa quy trình còn giúp giảm các lỗi phát sinh do thao tác không đồng nhất, từ đó nâng cao tính ổn định của chất lượng đầu ra.

CNC VINA – Đơn vị thiết kế máy may lập trình theo yêu cầu

Máy may lập trình tự động là giải pháp phù hợp cho các doanh nghiệp muốn tự động hóa công đoạn may, đặc biệt với những sản phẩm có đường may lặp lại, yêu cầu độ chính xác cao hoặc có biên dạng phức tạp. Việc kết hợp giữa đầu may, Jig, hệ thống chuyển động, cảm biến và bộ điều khiển lập trình giúp doanh nghiệp kiểm soát tốt hơn chất lượng và năng suất sản xuất.

Tùy vào từng sản phẩm, CNC VINA có thể thiết kế cấu hình máy từ mức bán tự động đến tự động hóa nhiều công đoạn, bao gồm cấp liệu, định vị, may, cắt chỉ, cắt sản phẩm và xếp sản phẩm. Khả năng thiết kế Jig, lập trình điều khiển và tích hợp các cơ cấu tự động cho phép hệ thống được xây dựng theo yêu cầu thực tế thay vì chỉ sử dụng một cấu hình máy cố định. Với 20 năm kinh nghiệm trong lĩnh vực thiết kế và chế tạo máy tự động, CNC VINA đã phục vụ nhiều khách hàng FDI và doanh nghiệp hoạt động trong ngành may, gia công sản phẩm phụ trợ và sản xuất công nghiệp. CNC VINA cung cấp các giải pháp máy tự động phù hợp với yêu cầu sản xuất, tối ưu giữa khả năng vận hành và chi phí đầu tư. Khách hàng đang quan tâm đến máy may lập trình, máy may tự động, dây chuyền may công nghiệp hoặc máy tự động thiết kế theo yêu cầu có thể liên hệ CNC VINA để được khảo sát sản phẩm, tư vấn cấu hình và đề xuất giải pháp phù hợp với quy trình sản xuất thực tế.
