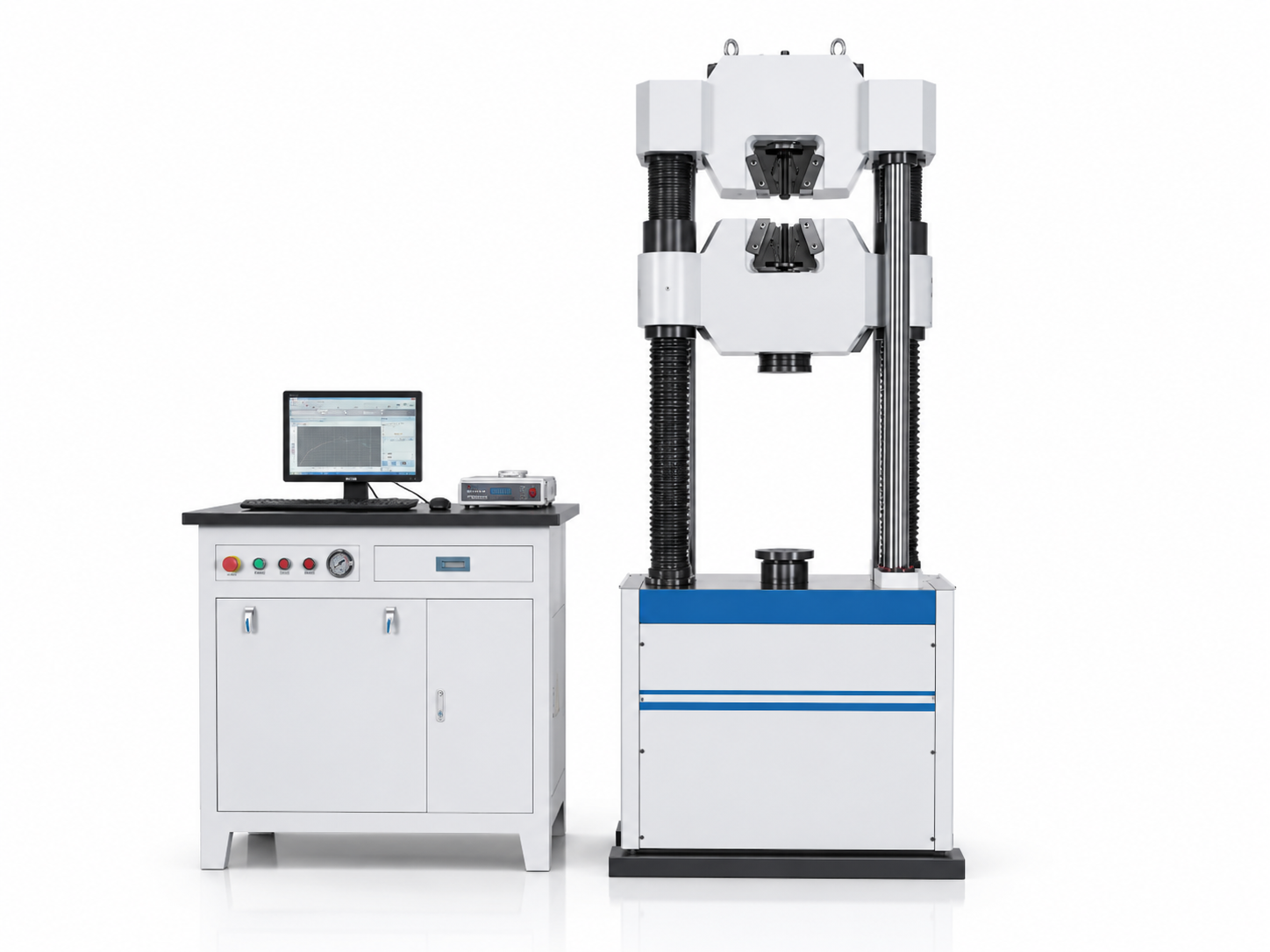

Máy kiểm tra độ bền kéo

Máy kiểm tra độ bền kéo là thiết bị chuyên dụng được sử dụng để đánh giá khả năng chịu lực và các đặc tính cơ học của vật liệu, sản phẩm khi chịu tác động của lực kéo. Trong quá trình thử nghiệm, mẫu được cố định chắc chắn vào bộ kẹp, sau đó máy tạo lực kéo theo tốc độ và hành trình được cài đặt trước. Cảm biến lực cùng hệ thống đo lường sẽ liên tục ghi nhận các thông số trong suốt quá trình thử, giúp xác định lực kéo cực đại, độ bền kéo, độ giãn dài, độ biến dạng và lực tại thời điểm mẫu bị đứt. Tùy theo yêu cầu về lực thử, kích thước mẫu và phương pháp kiểm tra, máy có thể sử dụng cơ cấu truyền động cơ điện hoặc hệ thống thủy lực. Thiết bị được ứng dụng trong kiểm tra nhiều loại vật liệu như kim loại, nhựa, cao su, composite, dây, cáp và các chi tiết công nghiệp. Không chỉ phục vụ kiểm tra nguyên vật liệu đầu vào, máy còn hỗ trợ kiểm soát chất lượng sản phẩm theo từng lô và đánh giá sự ổn định của quá trình sản xuất. Với khả năng thu thập, hiển thị và xử lý dữ liệu thử nghiệm, máy kiểm tra độ bền kéo là giải pháp hữu ích cho các doanh nghiệp trong kiểm soát chất lượng, nghiên cứu và phát triển sản phẩm. Bài viết dưới đây, hãy cùng CNC VINA tìm hiểu chi tiết về máy kiểm tra độ bền kéo và ứng dụng của thiết bị này trong ngành công nghiệp.

Máy kiểm tra độ bền kéo là gì?

Máy kiểm tra độ bền kéo còn được gọi là máy kiểm tra lực kéo hoặc máy kiểm tra đa năng (UTM) là thiết bị dùng để xác định khả năng chịu lực của vật liệu hoặc sản phẩm khi chịu tác động của lực kéo. Trong quá trình thử nghiệm, mẫu được cố định vào bộ kẹp của máy, sau đó cơ cấu truyền động tạo lực kéo tăng dần theo tốc độ cài đặt.

Trong suốt quá trình thử, cảm biến lực và các bộ phận đo lường sẽ ghi nhận dữ liệu. Hệ thống điều khiển có thể hiển thị lực tác động, độ dịch chuyển, độ biến dạng và các thông số liên quan dưới dạng số liệu hoặc biểu đồ. Kết quả kiểm tra giúp người sử dụng đánh giá đặc tính cơ học của vật liệu, so sánh chất lượng giữa các mẫu và kiểm soát sự ổn định của sản phẩm trong quá trình sản xuất.

Máy kiểm tra độ bền kéo được dùng làm gì?

Máy kiểm tra độ bền kéo được sử dụng chủ yếu để đánh giá khả năng chịu lực của vật liệu và sản phẩm khi chịu tác động của lực kéo.

Tùy theo cấu hình máy, bộ kẹp và hệ thống đo, thiết bị có thể phục vụ các phép thử như:

• Kiểm tra lực kéo cực đại của mẫu.
• Xác định độ bền kéo của vật liệu.
• Đánh giá độ giãn dài và biến dạng của mẫu.
• Xác định lực tại thời điểm mẫu bị đứt.
• Đánh giá đặc tính biến dạng của vật liệu dưới tác dụng của lực.
• So sánh chất lượng giữa các mẫu thử.
• Kiểm tra chất lượng nguyên vật liệu đầu vào.
• Kiểm soát chất lượng sản phẩm trong quá trình sản xuất.
• Nghiên cứu và phát triển vật liệu, sản phẩm mới.

Việc sử dụng máy kiểm tra giúp quá trình đánh giá được thực hiện có kiểm soát và hạn chế sự phụ thuộc vào phương pháp kiểm tra thủ công.

Các loại máy kiểm tra độ bền kéo

Xét theo cơ cấu tạo lực, máy kiểm tra độ bền kéo có thể được chia thành hai nhóm phổ biến là máy cơ điện và máy thủy lực.

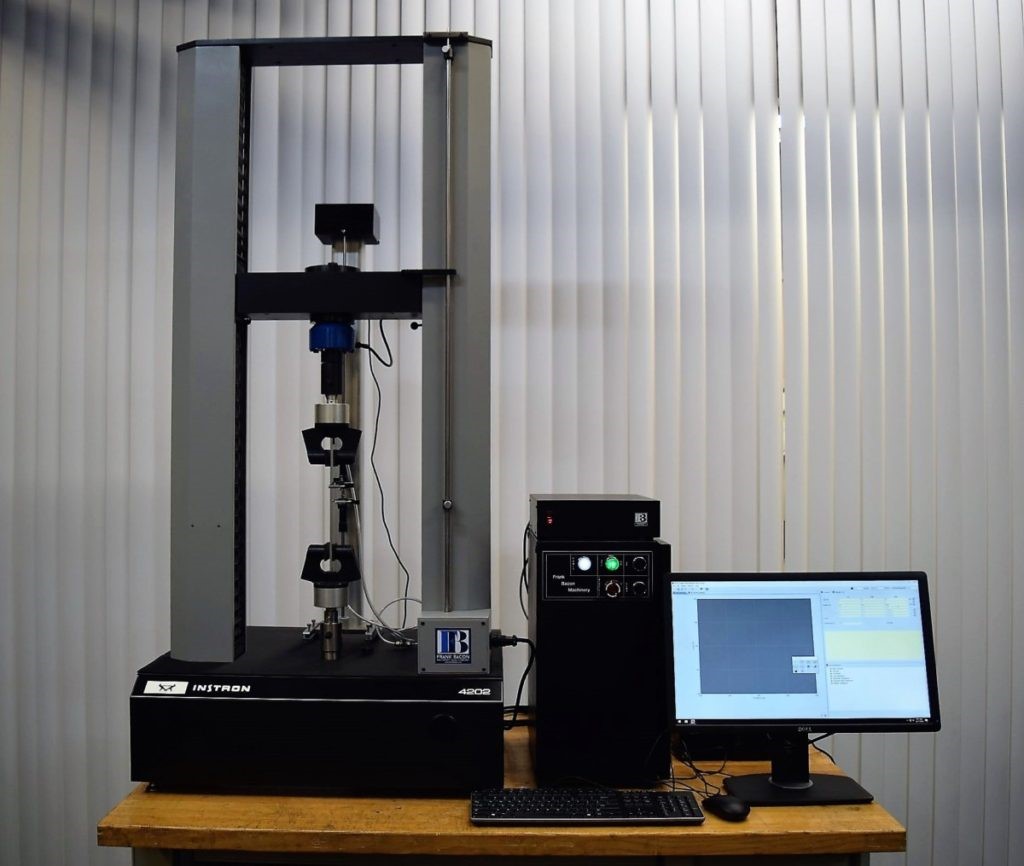

Máy kiểm tra độ bền kéo cơ điện

Máy cơ điện sử dụng động cơ kết hợp với cơ cấu truyền động để tạo chuyển động kéo mẫu.

Ưu điểm của loại máy này là khả năng kiểm soát tốc độ chuyển động tương đối linh hoạt, phù hợp với các phép thử yêu cầu kiểm soát chuyển vị và tốc độ chính xác.

Máy cơ điện thường phù hợp với các mẫu có lực thử từ nhỏ đến trung bình, tùy theo thiết kế cụ thể.

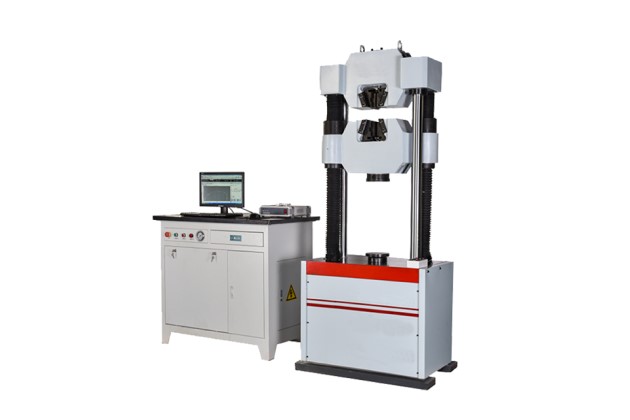

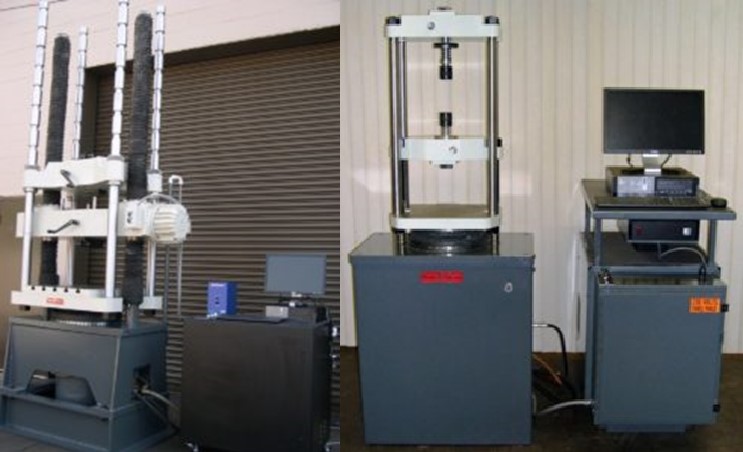

Máy kiểm tra độ bền kéo thủy lực

Máy thủy lực sử dụng hệ thống thủy lực để tạo lực kéo. Cấu hình này có thể đáp ứng các yêu cầu thử nghiệm với lực lớn và các mẫu có kích thước hoặc khả năng chịu tải cao.

Hệ thống thủy lực có thể được thiết kế với nhiều mức lực khác nhau tùy theo yêu cầu thực tế của khách hàng.

Cấu tạo của máy kiểm tra độ bền kéo

Tùy theo loại máy và yêu cầu thử nghiệm, cấu tạo có thể được thay đổi. Tuy nhiên, một hệ thống kiểm tra độ bền kéo thường bao gồm các bộ phận chính sau:

Khung máy

- Khung máy là bộ phận chịu tải chính, có nhiệm vụ giữ ổn định toàn bộ hệ thống trong quá trình thử nghiệm.

- Khung cần có độ cứng phù hợp với lực thử để hạn chế rung động và biến dạng không mong muốn trong quá trình tác dụng lực. Đối với các máy có lực thử lớn, kết cấu khung thường được gia cường để đảm bảo khả năng chịu tải và độ ổn định.

Cảm biến lực

- Cảm biến lực có nhiệm vụ đo lực tác động lên mẫu trong quá trình thử.

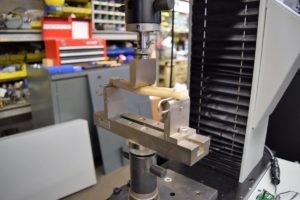

Bộ kẹp mẫu

- Bộ kẹp có nhiệm vụ giữ cố định mẫu thử trong quá trình tác dụng lực.

- Tùy theo hình dạng và vật liệu của mẫu, máy có thể sử dụng các loại kẹp khác nhau. Việc lựa chọn bộ kẹp phù hợp có ảnh hưởng trực tiếp đến độ ổn định và độ chính xác của phép thử.

Cơ cấu truyền động

- Cơ cấu truyền động tạo ra chuyển động tương đối giữa hai đầu kẹp để tác dụng lực kéo lên mẫu.

- Tùy thiết kế, máy có thể sử dụng cơ cấu truyền động cơ điện hoặc hệ thống thủy lực. Tốc độ và hành trình của cơ cấu được lựa chọn dựa trên yêu cầu thử nghiệm.

Hệ thống điều khiển

- Hệ thống điều khiển giúp người vận hành cài đặt các thông số thử nghiệm, điều khiển quá trình kéo và theo dõi trạng thái hoạt động của máy.

- Các thông số như tốc độ thử, hành trình hoặc chế độ vận hành có thể được thiết lập tùy theo cấu hình của thiết bị.

Hệ thống thu thập và xử lý dữ liệu

- Dữ liệu từ cảm biến lực và các thiết bị đo được thu thập trong quá trình thử nghiệm.

- Phần mềm có thể được sử dụng để hiển thị kết quả, xây dựng biểu đồ lực – độ dịch chuyển hoặc các đường cong liên quan, đồng thời hỗ trợ lưu trữ và xuất dữ liệu phục vụ quá trình đánh giá.

Nguyên lý hoạt động của máy kiểm tra độ bền kéo

Nguyên lý hoạt động của máy tương đối đơn giản nhưng cần kiểm soát chính xác các thông số trong quá trình thử. Quy trình cơ bản gồm các bước:

Bước 1: Chuẩn bị mẫu thử

Mẫu được chuẩn bị theo kích thước và hình dạng phù hợp với phương pháp kiểm tra.

Bước 2: Lắp mẫu vào máy

Hai đầu mẫu được cố định vào bộ kẹp. Mẫu cần được đặt đúng vị trí và căn chỉnh phù hợp để lực tác động theo hướng yêu cầu.

Bước 3: Cài đặt thông số

Người vận hành cài đặt các thông số thử nghiệm như tốc độ kéo, hành trình hoặc các điều kiện kiểm tra khác tùy theo yêu cầu.

Bước 4: Tiến hành thử

Cơ cấu truyền động bắt đầu di chuyển và tạo lực kéo lên mẫu. Trong quá trình này, cảm biến liên tục ghi nhận lực tác động.

Bước 5: Thu thập dữ liệu

Hệ thống điều khiển ghi nhận các giá trị lực, chuyển vị và các thông số đo được trong suốt quá trình thử.

Bước 6: Phân tích kết quả

Khi mẫu đạt đến trạng thái yêu cầu hoặc bị phá hủy, quá trình thử kết thúc. Dữ liệu được sử dụng để đánh giá đặc tính cơ học của mẫu.

Các chỉ tiêu đánh giá độ bền kéo

Tùy vào cấu hình máy, phương pháp thử và hệ thống đo được trang bị, máy kiểm tra độ bền kéo có thể được sử dụng để đánh giá nhiều chỉ tiêu khác nhau.

• Lực kéo cực đại: Là giá trị lực lớn nhất mà mẫu chịu được trong quá trình thử trước khi lực giảm xuống hoặc mẫu bị phá hủy.
• Độ bền kéo: Thể hiện khả năng chịu ứng suất kéo của vật liệu. Giá trị này thường được xác định dựa trên lực tác dụng và tiết diện ban đầu của mẫu theo phương pháp thử tương ứng.
• Độ giãn dài: Thể hiện mức độ thay đổi chiều dài của mẫu khi chịu tác động của lực kéo.
• Độ biến dạng: Dữ liệu về lực và chuyển vị có thể được sử dụng để đánh giá quá trình biến dạng của vật liệu trong suốt phép thử.
• Lực tại điểm đứt: Đối với những mẫu bị phá hủy trong quá trình thử, hệ thống có thể ghi nhận lực tại thời điểm mẫu bị đứt tùy theo cấu hình đo và phần mềm.

Lưu ý: Các chỉ tiêu có thể đo và cách tính kết quả phụ thuộc vào cấu hình máy, thiết bị đo, bộ kẹp, phương pháp thử và tiêu chuẩn áp dụng.

Ứng dụng của máy kiểm tra độ bền kéo trong sản xuất và kiểm soát chất lượng

Máy kiểm tra độ bền kéo được ứng dụng trong nhiều công đoạn của quá trình sản xuất và kiểm soát chất lượng.

Trong kiểm tra nguyên vật liệu đầu vào, thiết bị giúp doanh nghiệp đánh giá đặc tính cơ học của vật liệu trước khi đưa vào sản xuất.

Trong kiểm soát chất lượng sản phẩm, máy có thể được sử dụng để kiểm tra mẫu theo từng lô sản xuất, từ đó phát hiện sự thay đổi về chất lượng hoặc tính ổn định của sản phẩm.

Trong nghiên cứu và phát triển sản phẩm, dữ liệu từ phép thử giúp kỹ thuật viên đánh giá đặc tính vật liệu, so sánh các phương án thiết kế và lựa chọn vật liệu phù hợp.

Ngoài ra, thiết bị còn có thể được tích hợp vào quy trình kiểm tra chất lượng tự động tùy theo yêu cầu của dây chuyền sản xuất.

Máy kiểm tra độ bền kéo đóng vai trò quan trọng trong việc đánh giá khả năng chịu lực và đặc tính cơ học của vật liệu, giúp doanh nghiệp có cơ sở dữ liệu chính xác hơn trong quá trình kiểm soát chất lượng. Thông qua quá trình tác dụng lực có kiểm soát, thiết bị có thể ghi nhận và phân tích các thông số như lực kéo, độ giãn dài, độ biến dạng và trạng thái phá hủy của mẫu. Kết quả thử nghiệm giúp doanh nghiệp kiểm tra chất lượng nguyên vật liệu đầu vào, đánh giá sản phẩm sau gia công và phát hiện những thay đổi bất thường trong từng lô sản xuất. Tùy vào yêu cầu sử dụng, doanh nghiệp có thể lựa chọn máy cơ điện hoặc máy thủy lực với dải lực, hành trình, tốc độ thử và bộ kẹp phù hợp. Việc lựa chọn đúng cấu hình máy không chỉ giúp nâng cao độ tin cậy của kết quả kiểm tra mà còn tối ưu hiệu quả sử dụng trong phòng QC, phòng thí nghiệm và dây chuyền sản xuất. CNC VINA có khả năng thiết kế và chế tạo máy kiểm tra độ bền kéo theo yêu cầu về vật liệu, sản phẩm, lực thử, phương pháp kiểm tra và quy trình vận hành thực tế. Đây là giải pháp phù hợp cho các doanh nghiệp đang tìm kiếm thiết bị kiểm tra chuyên dụng, có khả năng tùy biến và đáp ứng yêu cầu kiểm soát chất lượng trong sản xuất.
