Băng tải trục vít

Giới thiệu tổng quan băng tải trục vít

Định nghĩa và mục đích của băng tải trục vít

Băng tải trục vít là một cơ chế sử dụng lưỡi vít xoắn ốc quay, thường nằm trong một ống, để di chuyển vật liệu lỏng hoặc dạng hạt. Chúng được sử dụng trong nhiều ngành công nghiệp xử lý số lượng lớn.

Băng tải trục vít trong công nghiệp hiện đại thường được sử dụng theo chiều ngang hoặc hơi nghiêng. Rất hiệu quả để di chuyển các vật liệu bán rắn, bao gồm chất thải thực phẩm, dăm gỗ , cốt liệu, hạt ngũ cốc, thức ăn chăn nuôi, tro nồi hơi, thịt và bột xương, bột chất thải rắn và nhiều chất thải khác. Loại băng tải trục vít đầu tiên là được sử dụng từ xa xưa để bơm nước tưới.

Một số loại băng tải trục vít thông dụng

Băng tải trục vít ngang

Băng tải trục vít ngang là phiên bản được phân phối nhiều nhất của băng tải trục vít nhờ thiết kế đơn giản, dễ sử dụng.

Băng tải trục vít ngang, được sử dụng rộng rãi nhất để vận chuyển vật liệu rời từ bộ phận này sang bộ phận khác theo hướng ngang. Băng tải trục vít ngang có sẵn với nhiều kích cỡ, chiều dài, cấu hình và vật liệu xây dựng.

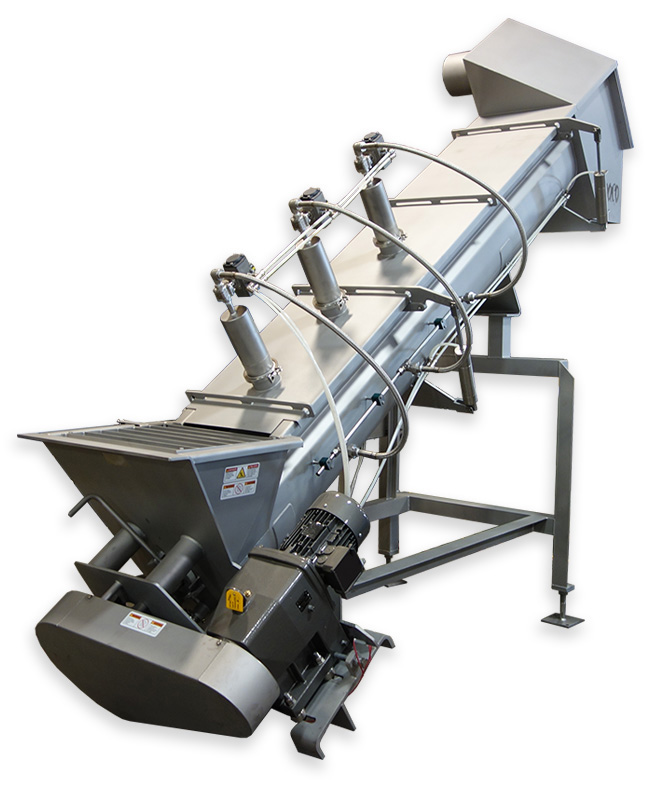

Băng tải trục vít nghiêng

Băng tải trục vít nghiêng thường hoạt động từ vị trí nằm ngang một chút đến 45o so với vị trí nằm ngang. Khi độ nghiêng tăng lên, hiệu suất vận chuyển giảm và yêu cầu về mã lực tăng lên do tác động của trọng lực và vật liệu khối có thể rơi trở lại. Do đó, góc nghiêng phải càng thấp càng tốt để tối đa hóa hiệu quả và giảm nhu cầu sử dụng thêm năng lượng.

Chúng tôi đã đạt được chuyên môn trong việc thiết kế băng tải trục vít nghiêng với hiệu quả ngày càng tăng.

Băng tải trục vít đứng

Băng tải trục vít truyền hình thẳng đứng là một phương pháp rất hiệu quả để nâng nhiều loại vật liệu rời ở những đường nghiêng rất dốc hoặc hoàn toàn thẳng đứng. Chúng tôi coi bất kỳ băng tải trục vít nào nằm trên mặt nghiêng trên 45o đều là băng tải trục vít thẳng đứng. Thiết kế nhỏ gọn cho phép băng tải trục vít thẳng đứng phù hợp với hầu hết mọi cách bố trí nhà máy.

Băng tải trục vít đảo ngược

Trong các quy trình công nghiệp phức tạp, cần có giải pháp đo lượng chất rắn khô rời từ silo/phễu vào một trong hai vị trí một cách hiệu quả và hiệu quả. Nó yêu cầu hai điểm giao hàng để được phục vụ. Tốt nhất nên sử dụng một máy chiết chung thay vì cung cấp hai đầu ra trong thùng chứa, vì các đầu ra riêng biệt sẽ gây ra các đặc điểm không đạt yêu cầu về vùng bảo quản chết và ứng suất dòng chảy lệch tâm. Chúng tôi cung cấp máy cấp liệu trục vít đảo chiều có đầu vào trung tâm, đây được chứng minh là giải pháp lý tưởng.

Băng tải trục vít linh hoạt

Băng tải trục vít linh hoạt di chuyển và nâng vật liệu rời bằng cách xoay một mũi khoan hình xoắn ốc bên trong vỏ. Nó thường được sử dụng để nâng bột và vật liệu rời dạng hạt vào máy trộn, máy đóng gói hoặc thùng lưu trữ

Băng tải trục vít không trục

Băng tải trục vít không trục là loại băng tải không có đường trục ống ở giữa, việc thiếu trục ống này giúp nó hoạt động hiệu quả hơn, linh hoạt hơn và có thể xử lý nhiều loại vật liệu hơn như bùn công nghiệp và chất rắn sinh học. Nó có hình dạng xoắn ốc cho phép đổ đầy nhanh hơn và ít hao mòn hơn.

Băng tải không trục có thể vận chuyển các vật liệu như Grit, bùn công nghiệp, bùn thải đô thị đã khử nước, màn chắn nước thải và các vật liệu dạng sợi khác, loại bỏ nhu cầu về vòng bi bên trong trong các thiết kế truyền thống. Để tránh vật liệu tràn ra khỏi băng tải trục vít và kiểm soát mọi mùi khó chịu có thể phát ra từ vật liệu được vận chuyển, băng tải trục vít có thể được bao bọc hoặc che phủ.

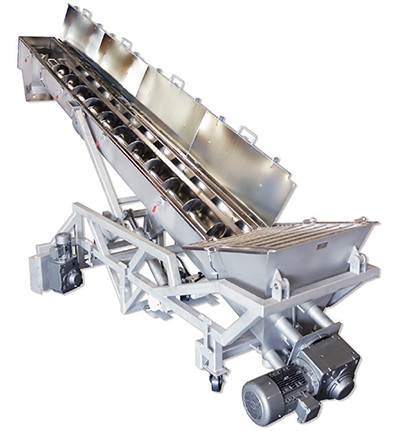

Cấu tạo băng tải trục vít

 Mặc dù có nhiều loại băng tải trục vít nhưng một máy tiêu chuẩn cần có bốn thành phần chính:

·       Lưỡi trục vít (mũi khoan)

·       Máng (vỏ hình ống)

·       Che

·       Bộ truyền động băng tải trục vít

Lưỡi trục vít (hay còn gọi mũi khoan)

·       Là một bộ phận xoắn ốc quay, nằm trong một ống hoặc máng. Khi hoạt động, lưỡi dao sẽ quay quanh trục của nó, nối hai đầu của thiết bị (bộ phận dẫn động ở một đầu và trục đuôi ở đầu kia) và di chuyển vật liệu trên đường đi.

·       Tốc độ quay của trục quyết định khả năng của máy. Nói cách khác, lưỡi trục vít quay càng nhanh thì băng tải trục vít cung cấp càng nhiều vật liệu trong một khoảng thời gian xác định.

·       Trong ứng dụng công nghiệp, tốc độ quay như vậy được quy định để cung cấp tốc độ hoặc số lượng vật liệu được tính toán vào quy trình sản xuất.

Máng (hoặc vỏ hình ống- được sử dụng khi băng tải trục vít nghiêng hơn 15 độ)

·       Là vật chứa bao phủ lưỡi trục vít và là bệ chứa các hạt.

·       Bộ phận là xương sống của máy, nối đầu vào với miệng xả. Ngoài ra, tải máng là một yếu tố quan trọng trong thiết kế

·       Tất cả các máng và vỏ dạng ống đều có kết cấu bằng thép carbon, cũng như thép chống mài mòn, thép không gỉ và thép mạ kẽm nhúng nóng.

Nắp

·       Được đặt phía trên máng và được cố định tại chỗ để tạo ra lớp vỏ chắc chắn cho vật liệu khối và để bảo vệ nhân viên vận hành và bảo trì thiết bị.

·       Chiều dài tiêu chuẩn là 3met (đối với băng tải trục vít có đường kính 100mm ) và 3.6met (đối với băng tải trục vít có đường kính 300mm trở lên).

Bộ truyền động

·       Là trái tim của băng tải trục vít.

·       Khả năng hoạt động cao của thiết bị đảm bảo tuổi thọ vận hành bền bỉ và tránh thời gian chạy không tải tốn kém của máy, đặc biệt với các đường băng tải nghiêng có các hạt dễ rơi trở lại.

Nguyên lý làm việc của băng tải trục vít

Nguyên lý hoạt động của băng tải trục vít dựa trên sự kết hợp giữa trọng lực của vật liệu và lực ma sát giữa vật liệu và thành máy. Khi trục vít quay, lưỡi dao tạo ra lực đẩy, đẩy vật liệu di chuyển qua lại dọc theo đáy băng tải.

Vật liệu ở điểm giữa trục được vật liệu đẩy từ phía sau, trong khi đai ốc không quay di chuyển theo hướng trục vít. Vít đẩy vật liệu và đảm bảo phân phối đồng đều trên toàn bộ băng tải.

Khi băng tải trục vít hoạt động, trục vít quay và vật liệu di chuyển về phía trước dọc theo đáy máng của băng tải dưới lực đẩy của lưỡi dao. Do trọng lực của vật liệu và ma sát giữa vật liệu và thành rãnh nên vật liệu không quay theo lưỡi của băng tải trục vít. Việc vận chuyển vật liệu trong băng tải là một hình thức vận chuyển bằng taxi.

Các ưu điểm của băng tải trục vít

Vận chuyển vật liệu rất hiệu quả

Băng tải trục vít có thể có nhiều điểm đầu vào và đầu ra. Vật liệu rời có thể được vận chuyển và phân phối đến nhiều địa điểm khác nhau theo yêu cầu. Cổng trượt hoặc van có thể được thêm vào để kiểm soát dòng chảy vào và ra khỏi băng tải trục vít.

Linh hoạt trong sử dụng

Băng tải trục vít có khả năng xử lý nhiều loại vật liệu rời từ chậm đến chảy tự do. Băng tải trục vít có thể được sử dụng để trộn các sản phẩm khác nhau với nhau và để phá vỡ các cục lớn.

Thiết kế linh hoạt cho từng ứng dụng cụ thể

·       Băng tải trục vít có thể được thiết kế không có ống trung tâm. Loại băng tải này được gọi là băng tải trục vít không trục và được thiết kế để vận chuyển các sản phẩm ướt, dính, chậm chạp như bùn công nghiệp và chất rắn sinh học.

·       Băng tải trục vít có thể được sử dụng để làm mát, làm nóng hoặc làm khô sản phẩm trong quá trình vận chuyển. Tùy thuộc vào yêu cầu truyền nhiệt, băng tải trục vít có thể được bọc ngoài hoặc thiết kế dạng chuyến bay rỗng được sử dụng để cung cấp khả năng truyền nhiệt cần thiết cho ứng dụng.

·       Băng tải trục vít có thể được thiết kế để kín hơi hoặc giữ áp suất bên trong. Điều này rất quan trọng khi vận chuyển các sản phẩm độc hại hoặc nguy hiểm như các sản phẩm trong ngành hóa chất.

Chi phí bảo trì, bảo dưỡng thấp

Băng tải trục vít có hệ thống vận hành đơn giản dễ dàng tháo lắp do đó việc bảo trì cũng trở lên dễ dàng.

Chi phí vận hành băng tải trục vít thấp chỉ bằng một nửa thang máy gầu.

Bảo vệ môi trường, tiết kiệm năng lượng, kiểm soát bụi

·       Máng máy có thể được bao kín hoàn toàn, có thể thực hiện vận chuyển khép kín để giảm ô nhiễm vật liệu ra môi trường, đặc biệt thích hợp để vận chuyển vật liệu có nhiều bụi.

·       Băng tải trục vít có thể giữ được áp suất bên trong và hơi nước. Điều này rất quan trọng khi chúng ta muốn xử lý các vật liệu độc hại hoặc nguy hiểm

Các ứng dụng của băng tải trục vít

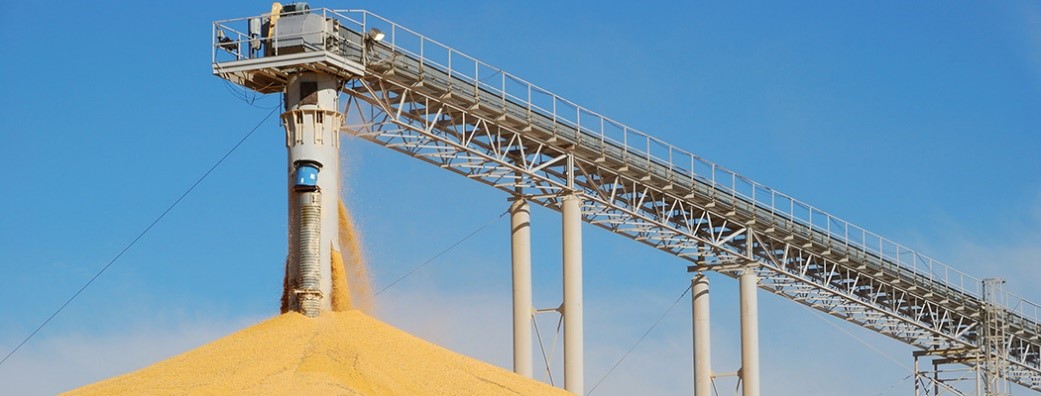

Công nghiệp thực phẩm (vận chuyển ngũ cốc, bột và nguyên liệu số lượng lớn)

Đối với chế biến nguyên liệu thô như đường, bột mì, gia vị và ngũ cốc thì vệ sinh và hiệu quả là điều bắt buộc. Ngoài ra còn cần sự linh hoạt để xử lý việc tải nguyên liệu số lượng lớn vào hệ thống vận chuyển. Do đó việc sử dụng băng tải trục vít sẽ đáp ứng được cả hai yêu cầu trên trong ngành thực phẩm.

Công nghiệp hóa chất (vận chuyển hóa chất, vật liệu nguy hiểm)

·       Vận chuyển chất lỏng: Băng tải trục vít có thể được sử dụng để vận hành các loại chất thải hóa chất từ một vị trí khác trong quá trình sản xuất. Nó có khả năng chuyển động liên tục và có thể điều chỉnh tốc độ chuyển đổi tùy theo yêu cầu.

·       Vận chuyển bột và hạt: Ứng dụng khác của băng tải trục vít là chuyển động các loại bột và hạt hóa chất. Băng tải trục vít có thể được thiết kế để chuyển các loại hạt hóa chất từ một vị trí khác trong quá trình sản xuất.

·       Hỗ trợ trong quá trình trộn: Băng tải trục vít cũng có thể được sử dụng để hỗ trợ hỗ trợ quá trình trộn hóa chất. Chúng ta có thể được sử dụng để kết hợp các loại hóa chất khác nhau hoặc để trộn nhôm các hạt với một chất phản xạ để tạo ra một mùi hợp nhất đồng nhất.

·       Xử lý chất thải

Công nghiệp khai thác mỏ và xây dựng (di chuyển quặng, cát và cốt liệu)

·       Vận chuyển vật liệu: Băng tải trục vít được sử dụng để vận chuyển các vật liệu như cát, đá, đất, khoáng sản, xi măng và các loại nguyên liệu khác trong quá trình khai thác mỏ và xây dựng. Băng tải này có khả năng vận chuyển linh hoạt và hiệu quả, giúp tiết kiệm thời gian và công sức lao động.

·       Xử lý và phân loại vật liệu: Trục vít cũng có thể được sử dụng để xử lý và phân loại các vật liệu. Ví dụ, trong công nghiệp khai thác mỏ, nó có thể được sử dụng để tách các loại khoáng sản khác nhau hoặc để tách các vật liệu theo kích thước.

·       Xây dựng và công trình: Băng tải trục vít cũng được sử dụng rộng rãi trong các công trình xây dựng như xây dựng cao ốc, cầu, đường sắt, cảng biển... Các vật liệu xây dựng như cát, xi măng, đá và bê tông có thể được vận chuyển từ nơi sản xuất đến nơi sử dụng một cách nhanh chóng và hiệu quả.

 Công nghiệp dược phẩm (xử lý bột và viên nén)

Ứng dụng băng tải trục vít trong công nghiệp dược phẩm là một phương pháp hiệu quả để vận chuyển và cung cấp các nguyên liệu, thành phẩm và sản phẩm dược phẩm trong quá trình sản xuất và đóng gói. Dưới đây là một số ứng dụng của băng tải trục vít trong công nghiệp dược phẩm:

·       Vận chuyển nguyên liệu: Băng tải trục vít có thể được sử dụng để vận chuyển các nguyên liệu dược phẩm từ kho lưu trữ đến vị trí sản xuất. Việc này giúp tăng năng suất và giảm thời gian cung cấp nguyên liệu.

·       Trộn và kết hợp thành phần: Băng tải trục vít có thể được sử dụng để trộn và kết hợp các thành phần dược phẩm để tạo ra các sản phẩm cuối cùng. Việc này đảm bảo sự đồng nhất và chính xác trong quá trình sản xuất.

·       Bơm sản phẩm: Băng tải trục vít có thể được sử dụng để bơm các sản phẩm dược phẩm từ một vị trí đến vị trí khác trong quá trình sản xuất. Điều này giúp tiết kiệm thời gian và công sức so với việc sử dụng các phương pháp khác như bơm cơ khí.

·       Đóng gói sản phẩm: Băng tải trục vít có thể được sử dụng để vận chuyển các sản phẩm dược phẩm từ vị trí sản xuất đến vị trí đóng gói. Việc này giúp tối ưu hóa quá trình đóng gói và giảm thiểu rủi ro.

Công nghiệp tái chế (vận chuyển vật liệu có thể tái chế)

Băng tải trục vít có nhiều ứng dụng trong công nghiệp tái chế, bao gồm:

·       Tách và phân loại: Băng tải trục vít có thể được sử dụng để tách các vật liệu tái chế khác nhau dựa trên kích thước, hình dạng và tính chất vật liệu. Ví dụ, nó có thể được sử dụng để tách các vật liệu nhựa theo kích thước hoặc tách các loại vật liệu kim loại khác nhau.

·       Vận chuyển và chuyển hướng: Băng tải trục vít có thể được sử dụng để vận chuyển vật liệu tái chế từ một vị trí này đến một vị trí khác trong quá trình tái chế. Nó cũng có thể được sử dụng để chuyển hướng vật liệu từ một hệ thống tái chế đến một hệ thống khác.

·       Nén và ép: Băng tải trục vít có thể được sử dụng để nén vật liệu tái chế thành các hình dạng và kích thước nhất định. Ví dụ, nó có thể được sử dụng để nén các vật liệu nhựa thành viên nén hoặc ép các vật liệu kim loại thành viên thành tấm.

·       Sàng lọc và lọc: Băng tải trục vít có thể được sử dụng để sàng lọc và lọc các vật liệu tái chế. Ví dụ, nó có thể được sử dụng để loại bỏ các chất cặn và rác thải từ vật liệu tái chế như nhựa, giấy và kim loại.

Lắp đặt và bảo trì băng tải trục vít

Quy trình lắp đặt băng tải trục vít

·       Chuẩn bị các công cụ và vật liệu cần thiết: Trước khi tiến hành lắp đặt, bạn cần chuẩn bị các công cụ như các loại ống, ống nối, ốc vít, mô-men xoắn và các vật liệu như đai ốc, ống nối, chi tiết nhựa và băng tải trục vít.

·       Kiểm tra vị trí lắp đặt: Xác định vị trí lắp đặt và đảm bảo rằng không có vật cản hoặc chế độ nào trong quá trình hoạt động của trục vít băng tải.

·       Trụ đặt trục vít: Đặt và căn chỉnh trục vít theo đúng vị trí. Sử dụng các ống nối và đai ốc để cố định trục vít vào nơi cần lắp.

·       Gắn động cơ: gắn động cơ vào trục vít cuối cùng và cố định bằng cách sử dụng các ốc vít và ốc vít. Đảm bảo cơ sở được gắn chắc chắn và không bị lệch.

·       Kiểm tra và điều chỉnh: Sau khi cài đặt, thực hiện kiểm tra toàn bộ hệ thống và điều chỉnh nếu cần. Đảm bảo rằng băng tải trục vít hoạt động được thực hiện dễ dàng và không gặp vấn đề gì.

Các lưu ý để đảm bảo an toàn trong quá trình lắp đặt và vận hành

Lắp đặt và bảo trì băng tải trục vít đòi hỏi các biện pháp an toàn để đảm bảo an toàn cho người lao động và máy móc. Dưới đây là một số biện pháp an toàn cần được tuân thủ trong quá trình lắp đặt và vận hành băng tải trục vít:

·       Đảm bảo tuân thủ quy tắc an toàn lao động: Tất cả những người tham gia vào lắp đặt và vận hành băng tải trục vít cần phải được đào tạo về quy tắc an toàn lao động và tuân thủ những quy định an toàn được áp dụng trong khu vực làm việc.

·       Sử dụng thiết bị bảo hộ: Các hướng dẫn an toàn lao động nhất định sẽ yêu cầu việc sử dụng thiết bị bảo hộ cá nhân, như mũ bảo hiểm, kính bảo hộ, găng tay, ống thở, và áo chống dầu.

·       Kiểm tra định kỳ: Băng tải trục vít cần được kiểm tra định kỳ để đảm bảo rằng các bộ phận vẫn còn trong trạng thái hoạt động tốt. Kiểm tra những bộ phận quan trọng như bánh răng, bạc đạn, đai dẫn động để đảm bảo tổ chức hoạt động hiệu quả.

·       Ngắt nguồn điện trước khi thực hiện bảo dưỡng: Điều này là để phòng ngừa an toàn khi bảo dưỡng.

Một số mẹo bảo trì băng tải

Dưới đây là một số mẹo bảo trì để đảm bảo hiệu suất tối ưu cho việc lắp đặt và bảo trì băng tải trục vít:

·       Bôi trơn định kỳ: Đảm bảo rằng băng tải trục vít được bôi trơn đầy đủ và định kỳ. Sử dụng loại bôi trơn phù hợp để giảm ma sát và mài mòn.

·       Kiểm tra và sửa chữa đường đai: Kiểm tra đường đai thường xuyên để đảm bảo không có vết nứt hay hư hỏng. Nếu cần, thay thế đường đai sớm để tránh gây hại cho băng tải và trục vít.

·       Kiểm tra và vặn chặt ốc: Đảm bảo rằng tất cả các ốc vít, bulong và mô-men xoắn đúng được vặn chặt. Kiểm tra và điều chỉnh định kỳ để tránh lỏng hoặc tuột ra.

·       Kiểm tra hệ thống chống rò rỉ: Kiểm tra các điểm nối và phớt trong hệ thống để đảm bảo không có rò rỉ dầu hoặc hơi. Sửa chữa ngay lập tức nếu có bất kỳ rò rỉ nào.

·       Vệ sinh băng tải: Dọn dẹp và vệ sinh băng tải thường xuyên để loại bỏ bụi bẩn và mảnh vụn có thể gây cản trở hoạt động của băng tải.

·       Định kỳ kiểm tra và bảo dưỡng: Lên kế hoạch kiểm tra và bảo dưỡng định kì

Một số sự cố thường gặp và cách khắc phục

Khi xảy ra sự cố về lắp đặt và bảo trì băng tải trục vít, có thể bạn sẽ gặp một số vấn đề thường gặp như:

·       Rơi rớt hoặc lỏng lẻo của ốc và đai: Đảm bảo rằng các ốc và đai đã được siết chặt. Kiểm tra xem có bất kỳ chi tiết nào bị hỏng hoặc hư hỏng không.

·       Băng tải bị hư hỏng hoặc mòn mặt: Kiểm tra xem băng tải có bất kỳ vết nứt, rách hay mòn không. Nếu có, cần thay thế bằng băng tải mới.

·       Thiết bị hoạt động không ổn định: Kiểm tra xem có bất kỳ lưu lượng khí nén hoặc lỏng nào không đủ không. Kiểm tra đường dẫn dầu lành mạnh và không bị chặn hay hỏng.

Tại sao nên lựa chon CNC VINA thiết kế chế tạo và lắp đặt băng tải trục vít?

Với những kinh nghiệm về thiết kế, chế tạo và lắp đặt thiết bị tự động hóa và băng tải nhiều năm. Chúng tôi tự tin có thể giúp bạn cung cấp các giải pháp tùy biến và dịch vụ trọn gói.

Ngoài ra với sự tư vấn nhiệt tình miễn phí, dịch vụ bảo trì, bảo dưỡng chuyên nghiệp. Chắc chắn đem lại sự hài lòng cho khách hàng.

Khách hàng có nhu cầu về băng tải công nghiệp và các giải pháp tự động hóa cho nhà máy thông minh vui lòng liên hệ:
