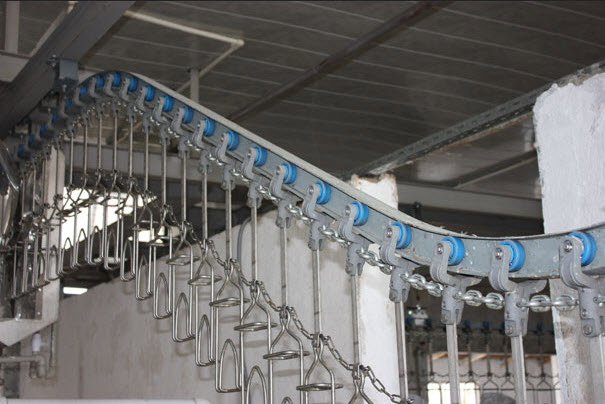

Băng tải xích treo là hệ thống băng tải dùng để vận chuyển nguyên liệu và sản phẩm theo một đường đi xác định bằng cách treo vật thể lên hệ thống. Băng tải xích treo vận hành thông qua chuyển động của xích chạy trên một khung đường ray được lắp trên cao, kéo phần giá treo cùng vật thể chuyển động theo. Trong hoạt động công nghiệp, băng tải xích treo có thể vận chuyển nhiều loại sản phẩm với khối lượng và kích thước linh hoạt. Khung đường ray có nhiều hình dáng mặt cắt nhưng điểm chung đều là có thể dễ dàng uốn góc giúp thuận tiện trong thiết kế hệ thống, tiết kiệm chi phí và tối ưu không gian làm việc.



CÔNG TY CỔ PHẦN ỨNG DỤNG CÔNG NGHỆ & CNC VIỆT NAM

​Hotline: +84.916 63 9355 / +84.915 74 4664

Email: Sales01@cncvina.com.vn / Sales03@cncvina.com.vn

Mô tả sản phẩm

Tổng quan về băng tải xích treo

Băng tải xích treo là hệ thống băng tải dùng để vận chuyển nguyên liệu / sản phẩm theo một đường đi xác định bằng cách treo vật thể lên hệ thống. Băng tải xích treo vận hành thông qua chuyển động của xích chạy trên một khung đường ray được lắp trên cao, kéo phần giá treo cùng vật thể chuyển động theo.

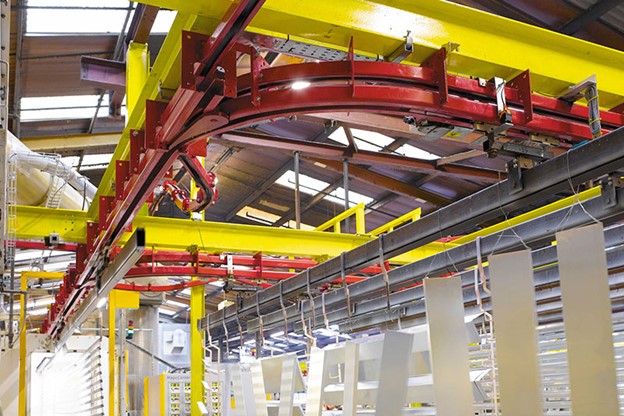

Băng tải xích treo công nghiệp

Trong hoạt động công nghiệp, băng tải xích treo có thể vận chuyển nhiều loại sản phẩm với khối lượng và kích thước linh hoạt. Khung đường ray có nhiều hình dáng mặt cắt như chữ U, chữ I, ống,… nhưng điểm chung đều là có thể dễ dàng uốn góc giúp thuận tiện trong thiết kế hệ thống, tiết kiệm chi phí và tối ưu không gian làm việc.

Cấu tạo của băng tải xích treo

Xích treo

Xích treo là bộ phận không thể thiếu của hệ thống băng tải, được đặt trong lòng khung đường ray. Cấu tạo chung của xích treo là các mắt xích nối với nhau thành đoạn dài chạy dọc theo đường ray, trên đó là các con lăn để xích có thể di chuyển ổn định. Tùy thuộc vào hình dạng mặt cắt của đường ray mà xích treo sẽ có cấu tạo khác nhau:

Khung đường ray chữ U và ống tròn: Xích treo là các mắt xích được gắn các con lăn theo hướng dọc ngang đan xen.

Khung đường ray vuông: Xích treo là các mắt xích được gắn các cụm con lăn theo 4 hướng.

Khung đường ray chữ I: Xích treo là phần xích kết nối các giá treo riêng biệt có gắn con lăn lại với nhau.

xích treo

Xích treo thường được làm bằng thép, con lăn có thể được bọc nhựa hoặc cao su, độ dài ít nhất trên 20m, chiều dài bước xích từ 100mm – 150mm, với 1 bước xích là khoảng cách giữa 2 tâm con lăn đặt dọc liền kề.

Chi tiết về xích treo

Xích treo có vai trò di chuyển và chịu tải các sản phẩm (khối lượng sản phẩm + khối lượng giá treo) được treo lên nó. Tùy theo mục đích sản xuất hoặc yêu cầu của khách hàng mà tải trọng của hệ thống có thể dao động từ 0kg – 400kg / 1m đường ray.

Khung đường ray

Khung đường ray là nơi đặt và cho phép xích treo chạy bên trong, chịu tải trọng của xích treo, móc treo và sản phẩm, thường được làm từ những vật liệu vững chắc như thép không gỉ chất lượng cao, được sơn tĩnh điện. Khung đường ray có nhiều loại, được phân biệt theo hình dáng mặt cắt khung ray:

·       Khung đường ray chữ U

·       Khung đường ray chữ I

·       Khung đường ray ống

·       Khung đường ray vuông

Khung đường ray

Khung đường ray dù theo hình dạng nào thì đều có khả năng dễ dàng bẻ góc giúp linh hoạt trong thiết kế đường vận chuyển. Độ dày thành khung sẽ tăng dần khi tải trọng tổng tăng.

Bên cạnh đường ray, khung kết cấu là nơi lắp khung đường ray, chịu toàn bộ trọng lượng của hệ thống băng tải xích treo, giúp giữ xích treo cùng các thành phần còn lại ở đúng vị trí, bao gồm các khung, cột trụ, giá đỡ kim loại được bố trí dọc theo đường ray.

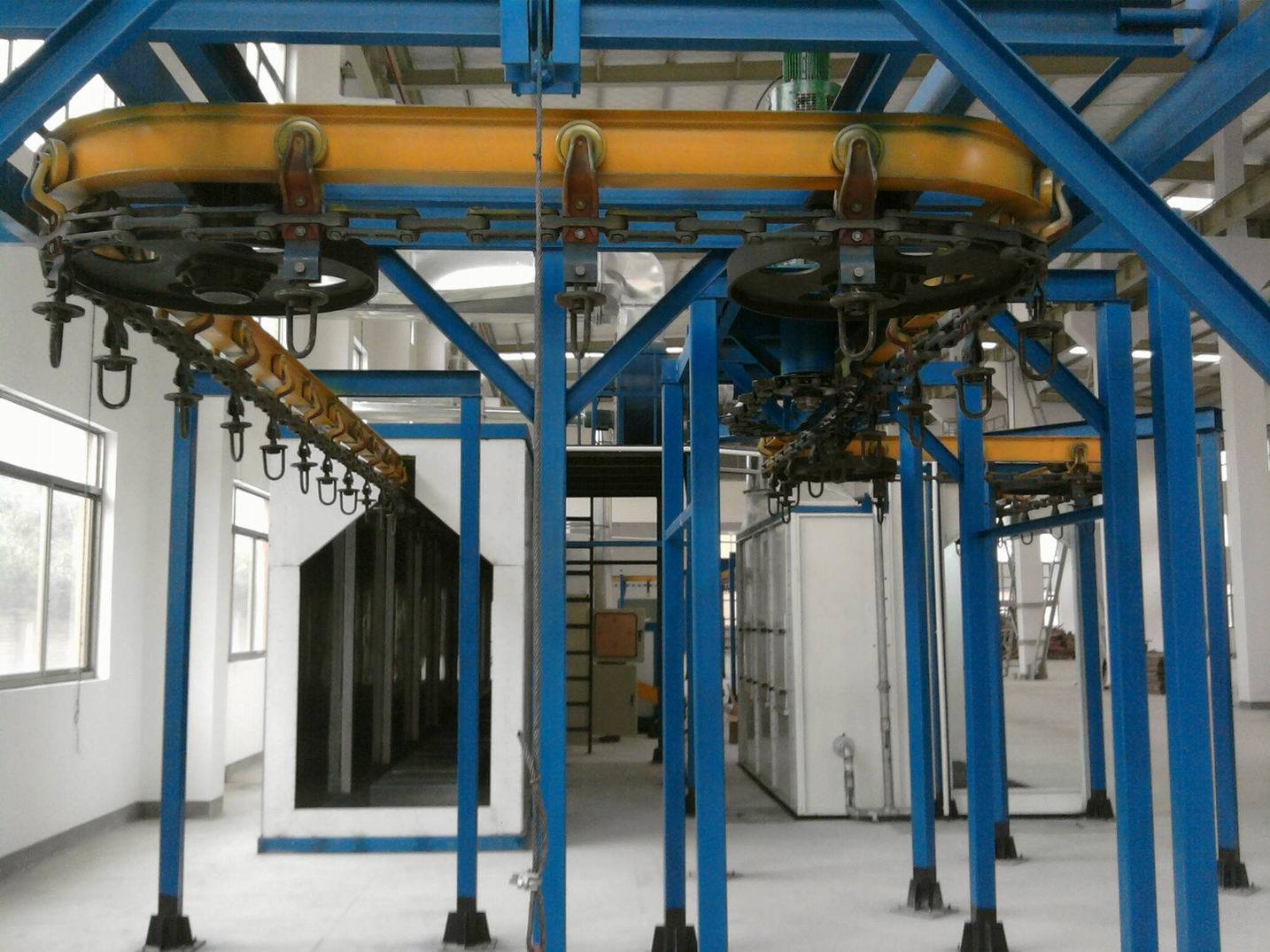

Khung đường ray công nghiệp

Móc treo

Móc treo là bộ phận được lắp vào bên dưới xích treo, dùng để treo sản phẩm hoặc làm giá đỡ cho các thùng, khay đựng sản phẩm. Móc treo chịu tải trọng của sản phẩm, tùy thuộc kích thước, cân năng, tính chất của sản phẩm mà có thể lựa chọn các loại móc treo khác nhau. Các loại móc treo phổ biến:

·       Móc treo chữ U

·       Móc treo chữ Y

·       Móc treo chữ S

·       Móc treo chữ thập

·       Móc treo có đĩa xoay

Móc treo

Cơ chế chuyển động

Hệ thống băng tải xích treo được truyền động bằng 1 hoặc 1 cụm động cơ có thể phát chuyển động quay chạy bằng xăng, diasel hoặc điện. Hiện nay động cơ chạy điện là phổ biến nhất. Đa phần các động cơ đều được lắp thêm 1 bộ hộp số (hay hộp giảm tốc) để làm giảm tốc độ quay và tăng thêm momen xoắn cho động cơ.

Hệ thống băng tải xích treo thường có vận tốc từ 2-8m/phút. Tùy vào mục đích sử dụng, có thể thay đổi tốc độ băng tải biến tần, nhằm đảm bảo hệ thống hoạt động ổn định và trơn tru.

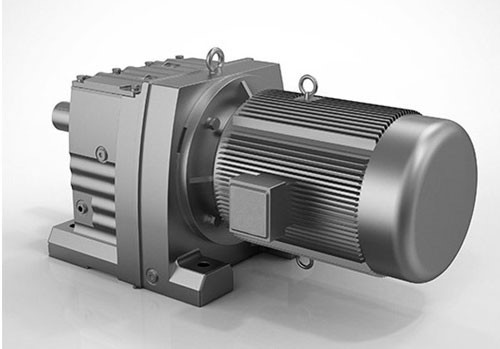

Cách chọn động cơ cho băng tải

Lợi ích của băng tải xích treo

Tiết kiệm không gian: Băng tải xích treo được treo trên không và chỉ chiếm một phần nhỏ mặt sàn để lắp các khung kết cấu nên sẽ tối ưu được khoảng không theo chiều dọc, tiết kiệm một lượng rất lớn diện tích mặt sàn cho nhà xưởng.

Tính linh hoạt cao: Hệ thống băng tải xích treo có thể vận chuyển nhiều loại sản phẩm có khối lượng và kích thước từ nhỏ cho tới rất lớn mà các loại băng tải ngang, băng tải nghiêng không thể làm được. Bên cạnh đó, hệ thống có thể dễ dàng thay đổi tốc độ và hướng vận chuyển thông qua động cơ biến tần.

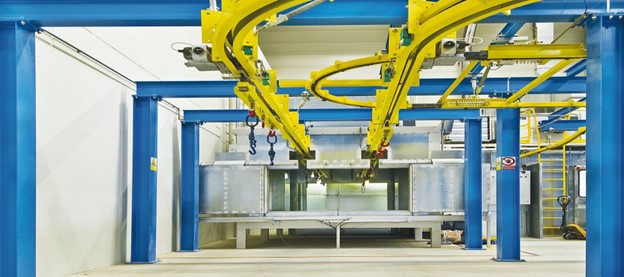

Hệ thống băng tải xích treo

Nâng cao năng suất: Bằng việc tự động hóa quá trình vận chuyển và treo sản phẩm, từ đó giảm thiểu sử can thiệp của lao động con người, tiết kiệm một lượng đáng kể thời gian và nguồn lực. Các hoạt động thực hiện bởi máy móc có quy trình rõ ràng sẽ ít làm ảnh hưởng tới chất lượng, tạo sự đồng nhất cho sản phẩm, đặc biệt là các mặt hàng nhẹ như linh kiện, quần áo,…

An toàn: Đường ray vận chuyển được khép kín, cùng với ít có sự tham gia của con người nên sẽ giảm thiểu tai nạn lao động. hệ thống băng tải được lắp đặt khớp an toàn để tránh hư hỏng khi gặp sự cố hay khi quá tải.

Ứng dụng của băng tải xích treo

Băng tải xích treo là hệ thống với quy cách vận chuyển sản phẩm khác biệt hoàn toàn so với băng tải truyền thống. Hàng hóa/sản phẩm sẽ được treo lên các thanh móc để vận chuyển trên băng xích truyền chuyển động. Vì vậy các ứng dụng của băng tải xích cũng có sự khác biệt so với băng tải ngang, nghiêng.

Công nghiệp lắp ráp ô tô, xa máy: Được ứng dụng phổ biến để vận chuyển các linh kiện, bộ phận như hộp số, băng xe, động cơ,… Hỗ trợ công đoạn lắp ráp linh kiện vào xe và vận chuyển xe sau khi hoàn thành một cách án toàn và trơn chu.

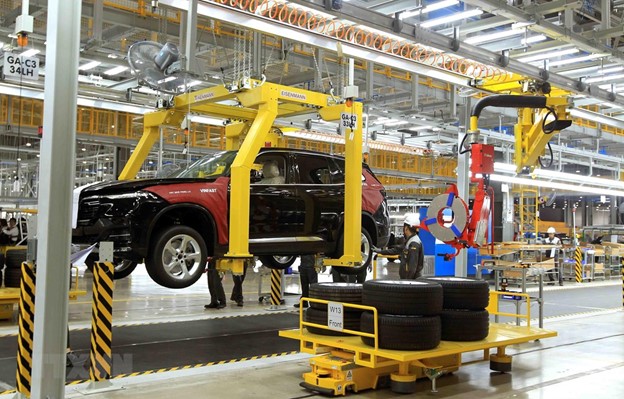

dây chuyền ô tô

Công nghiệp sản xuất: Nhờ ưu điểm vận chuyển linh hoạt, ổn định theo dây truyền, phù hợp xử lý các mặt hàng/sản phẩn nhẹ hoặc dễ vỡ, hệ thống băng tải xích treo được ứng dụng rộng rãi trong các ngành chế tạo linh kiện, chế biến thực phẩm, may mặc,…

dây chuyền vận chuyển thùng carton

Công nghiệp phun sơn: Ứng dụng để phun sơn các phù tùng, máy móc, thiết bị,... Trong công đoạn sơn, sản phẩm sẽ được treo lên để sơn phủ bề mặt. Đối với dây chuyền sơn tĩnh điện, xi mạ phụ kiện điện tử, giúp đảm bảo độ chính xác cao, đều cho gia công bề mặt.

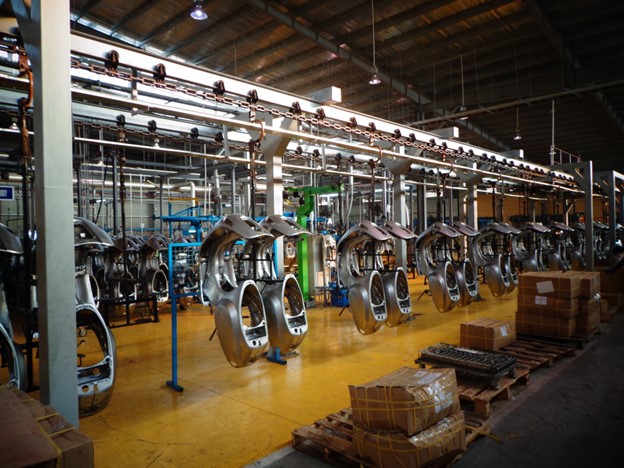

dây chuyền phun sơn

Kho lưu trữ hàng hóa: Bên cạnh những ứng dụng trong công nghiệp, băng tải xích treo cũng được sử dụng để vận chuyển, thực hiện các yêu cầu xuất nhập hàng, sắp xếp hàng hóa trong các kho bãi lưu động.

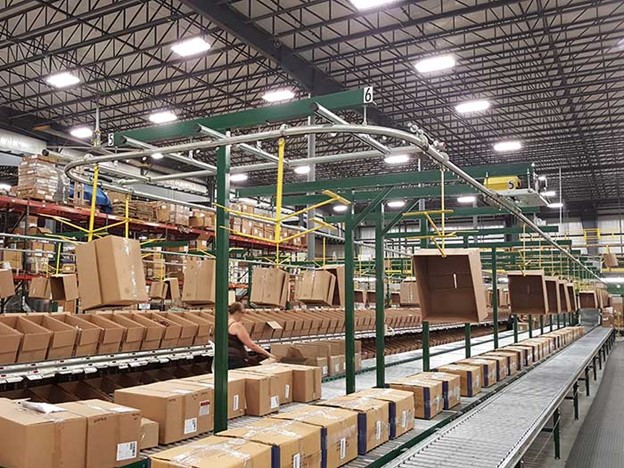

băng tải xích trong kho vận

Lắp đặt và bảo trì

Khi có nhu cầu lắp đặt hệ thống băng tải xích treo, cần phải xem xét các yếu tố:

Kích thước, khối lượng của sản phẩm, tốc độ chạy băng tải hay sản lượng sản phẩm kỳ vọng, từ đó tìm ra loại động cơ, con lăn, và độ dài mắt xích cần thiết.

Lên kế hoạch để thiết kế vị trí lắp đặt băng tải xích treo sao cho tương thích với dây chuyền sản xuất, tối ưu không gian nhà xưởng, đồng thời môi trường vận hành phải đảm bảo độ bền, tuổi thọ cho băng tải.

Cân nhắc, dự trù chi phí cho dự án phù hợp với khả năng tài chính, có khả năng sinh lời, mang lại lợi ích lâu dài.

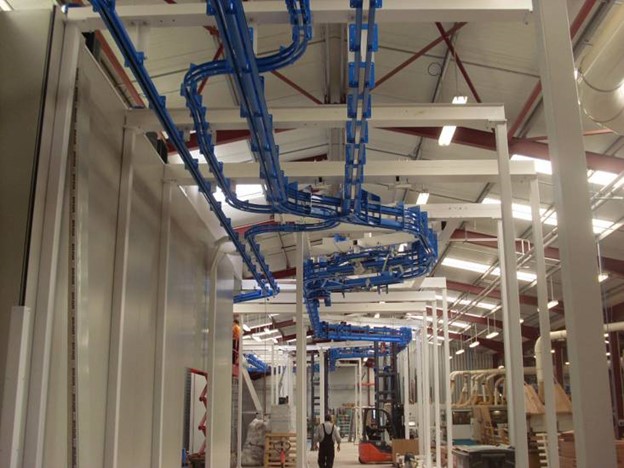

Băng tải xích treo

Để đảm bảo chất lượng và hệ thống băng tải xích treo luôn hoạt động tốt, hãy bảo trì định kỳ phát hiện ra các lỗi hoặc vị trí có dấu hiệu không chắc chắn. Các phương án để bảo trì hệ thống băng tải xích treo:

Thường xuyên kiểm tra và bôi trơn mắt xích, con lăn và nhưng khớp chuyển động.

Thường xuyên tiến hành làm sạch, loại bỏ bụi bẩn, dị vật bên trong đường ray chữ U.

Thực hiện bảo trì theo định kỳ.

Đảm bảo xích luôn căng và căn chỉnh con lăn đi đúng theo đường ray, sử dụng móc treo phù hợp.

Quá trình lắp đặt

Sau khi lên kế hoạch thiết kế vị trí, đường chạy cho hệ thống băng tải xích treo, bắt đầu tiến hành lắp đặt hệ thống:

Lắp ráp các bộ phận thành phần.

Dựng khung kết cấu, lắp đặt khung đường ray.

Kết nối hệ thống cơ điện.

Kiếm tra và điều chỉnh.

Bôi trơn xích và các cấu chuyển động.

Lên kế hoạch xử lý các sự cố thường gặp và sửa chữa

Đảm bảo an toàn lao động trong quá trình lắp đặt và bảo trì.
