Băng tải xích treo chữ I

Tổng quan về băng tải xích treo chữ I

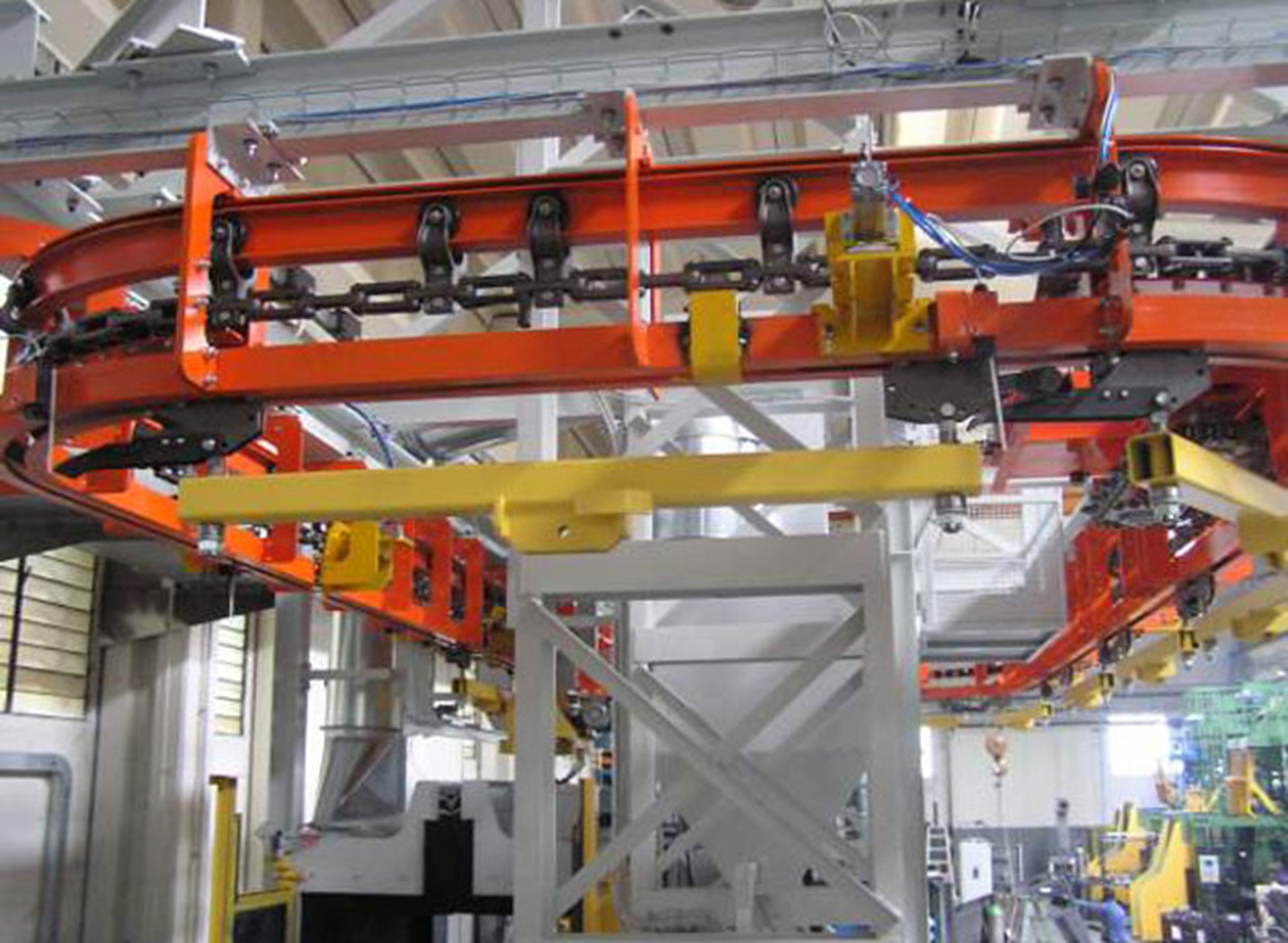

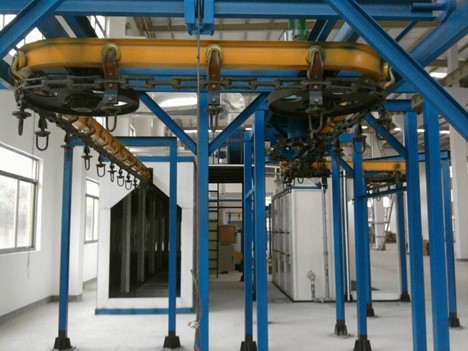

Băng tải xích treo chữ I là hệ thống băng tải trên cao dùng để vận chuyển hàng hóa / nguyên liệu theo một đường đi xác định, được lắp đặt trên đường ray có mặt cắt ngang hình chữ I, dựa vào chuyển động của xích kéo các giá treo có gắn con lăn để vận hành.

Băng tải xích treo chữ I thường được dùng nhiều trong các ngành công nghiệp nặng với khối lượng tải trọng lớn. Mặt cắt chữ I có thể dễ dàng uốn góc giúp thuận tiện trong thiết kế hệ thống, tiết kiệm chi phí và tối ưu không gian làm việc.

Cấu tạo của băng tải xích treo chữ I

Khung đường ray: được cấu tạo từ những vật liệu vững chắc như thép không gỉ chất lượng cao, được sơn tĩnh điện, có mặt cắt dạng chữ I, dễ dàng bẻ góc, độ dày tăng khi tải trọng tăng. Khung đường ray là nơi đặt và cho phép giá treo chạy theo, chịu tải trọng của hệ thống xích, giá treo, móc treo và sản phẩm.

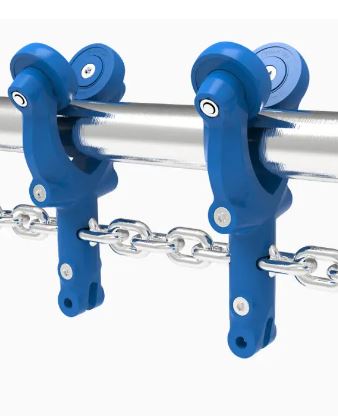

Giá treo: thường được làm từ thép, có hình giáng tương tự chữ Y, trên đó được gắn một cặp con lăn ăn khớp với đường ray chữ Y, cho phép các giá treo có thể di chuyển theo đường ray. Giá treo chịu tải trọng của xích, móc treo và sản phẩm.

Xích: là bộ phận dẫn động và kết nối các giá treo lại với nhau, khi xích chuyển động sẽ kéo các giá treo chuyển động một cách dây chuyền. Mỗi bước xích là khoảng cách giữa 2 giá treo liền kề, tùy thuộc tải trọng, tần suất vận chuyển, mục đích sử dụng mà người ta có thể linh hoạt các chiều dài bước xích khác nhau.

Khung kết cấu: là nơi lắp khung đường ray, chịu toàn bộ trọng lượng của hệ thống băng tải xích treo chữ I, giúp giữ đường ray cùng các thành phần còn lại ở đúng vị trí, bao gồm các khung, cột trụ, giá đỡ kim loại được bố trí dọc theo đường ray.

Móc treo: là bộ phận được lắp vào bên dưới giá treo, dùng để treo sản phẩm hoặc làm giá đỡ cho các thùng, khay đựng sản phẩm. Tùy thuộc đặc thù sản phẩm hoặc mục đích sử dụng mà có thể lựa chọn các loại móc treo khác nhau. Các loại móc treo thường gặp gồm móc treo chữ U, Y, S, chữ thập, đía xoay,…

Hệ thống băng tải xích treo chữ I được truyền động động bằng 1 hoặc 1 cụm động cơ có thể phát chuyển động quay chạy bằng xăng, diasel hoặc điện. Hiện nay động cơ chạy điện là phổ biến nhất.  Đa phần các động cơ đều được lắp thêm 1 bộ hộp số (hay hộp giảm tốc) để làm giảm tốc độ quay và tăng thêm momen xoắn cho động cơ. Hệ thống băng tải xích treo thường có vận tốc từ 2-8m/phút. Tùy vào mục đích sử dụng, có thể thay đổi tốc độ băng tải biến tần, nhằm đảm bảo hệ thống hoạt động ổn định và trơn tru.

Nguyên lý hoạt động của băng tải xích treo chữ I

Nguyên lý hoạt động của hệ thống băng tải chữ I khá đơn giản. Khi động cơ quay kéo dây xích chạy, các giá treo được nối với dây xích cũng sẽ chuyển động dọc theo đường ray. Bằng việc treo nguyên liệu / sản phẩm lên các giá treo này, chúng sẽ được di chuyển tới điểm đích theo đường đi của hệ thống băng tải.

Lợi ích của băng tải xích treo chữ I

Chịu tải tốt: So với khung ray chữ U thì khung ray chữ I có khả anwng chiu tải hơn. Vì vậy bên cạnh việc vận chuyển nguyên liệu sản phẩm trong các dây chuyền sản xuất thông thường, băng tải xích treo chữ I còn được sử dụng trong các ngành công nghiệp nặng yêu cầu tải trọng cao.

Tiết kiệm không gian: Hệ thống băng tải xích treo chữ I được treo trên không và chỉ chiếm một phần nhỏ mặt sàn để lắp các khung kết cấu nên sẽ tối ưu được khoảng không theo chiều dọc, tiết kiệm một lượng rất lớn diện tích mặt sàn cho nhà xưởng.

Tính linh hoạt cao: Hệ thống băng tải xích treo chữ I có thể vận chuyển nhiều loại sản phẩm có khối lượng và kích thước từ nhỏ cho tới rất lớn mà các loại băng tải ngang, băng tải nghiêng không thể làm được. Bên cạnh đó, hệ thống có thể dễ dàng thay đổi tốc độ và hướng vận chuyển thông qua động cơ biến tần.

Nâng cao năng suất: Bằng việc tự động hóa quá trình vận chuyển và treo sản phẩm, từ đó giảm thiểu sử can thiệp của lao động con người, tiết kiệm một lượng đáng kể thời gian và nguồn lực.

An toàn: Đường ray vận chuyển được khép kín, cùng với ít có sự tham gia của con người nên sẽ giảm thiểu tai nạn lao động. hệ thống băng tải được lắp đặt khớp an toàn để tránh hư hỏng khi gặp sự cố hay khi quá tải.

Ứng dụng của băng tải xích treo chữ I

Băng tải xích treo chữ I có khả năng chịu tải cao cùng cách vận chuyển sản phẩm khác biệt so với băng tải ngang, nghiêng truyền thống. Vì lý do đó, băng tải xích treo chữ I được sử dụng rộng rãi trong rất nhiều lĩnh vực khác nhau.

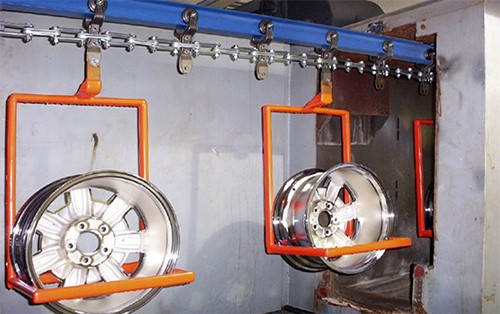

Công nghiệp lắp ráp ô tô

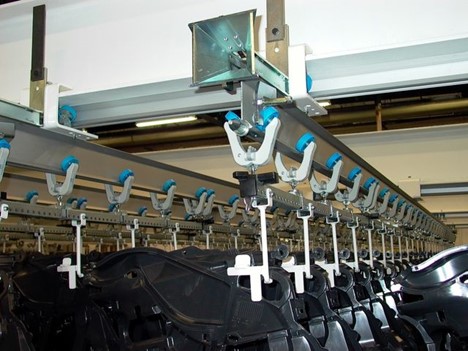

Dây chuyền lắp ráp

Chế biến thực phẩm và đồ uống

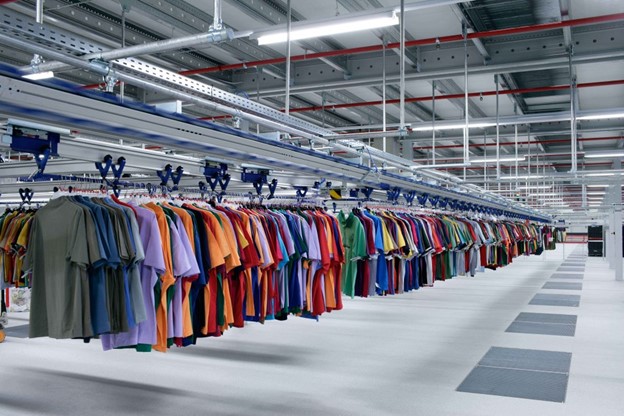

Trung tâm phân phối và kho chứa
