BĂNG TẢI BELT

BĂNG TẢI BELT

Băng tải belt- CNC VINA là một trong những công ty hàng đầu về băng tải, hệ thống băng tải trong máy tự động, hệ thống công nghiệp. Với những kinh nghiệm về thiết kế, chế tạo và lắp đặt thiết bị tự động hóa và băng tải tùy biến theo yêu cầu của khách hàng. Chúng tôi có thể giúp bạn cung cấp dịch vụ trọn gói, chìa khóa trao tay hoàn chỉnh từ đầu tới cuối. Ngoài ra với sự tư vấn nhiệt tình miễn phí, dịch vụ bảo trì bảo dưỡng chuyên nghiệp đem lại sự hài lòng cho khách hàng.

CÔNG TY CỔ PHẦN ỨNG DỤNG CÔNG NGHỆ & CNC VIỆT NAM

​Hotline: +84.916 63 9355 / +84.915 74 4664

Email: Sales01@cncvina.com.vn / Sales03@cncvina.com.vn

Mô tả sản phẩm

Băng tải belt- Hệ thống băng tải là một thiết bị, hệ thống handling trong các nhà máy sản xuất, xí nghiệp và kho logistic dùng để vận chuyển nguyên vật liệu, hàng hóa từ vị trí A đến vị trí B đã được tính toán từ trước.

Các vị trí đó có thể là điểm đầu và điểm cuối của băng tải, cũng có thể là các điểm nằm trong hành trình của băng tải tương ứng với các công đoạn sản xuất.

Sản phẩm được vận chuyển trên băng tải thường có hành trình cố định và giống nhau. Tuy nhiên trong các dây chuyền phân loại lựa hiện nay, hàng hóa di chuyển trên hệ thống băng tải với các thiết bị và công nghệ phân loại sẽ có các điểm đến khác nhau tùy mục đích người


Một số dự án băng tải belt CNC VINA sản xuất

Các loại băng tải belt

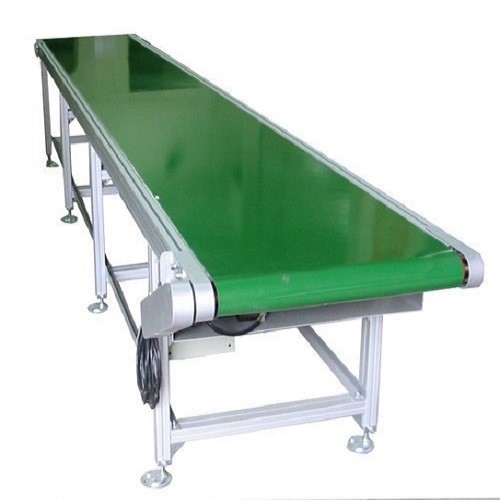

Băng tải belt đai phẳng

Băng tải đai phẳng là một trong những hệ thống băng tải phổ biến nhất được sử dụng hiện nay. Đai phẳng rất hữu ích cho việc vận chuyển nội bộ các mặt hàng trong một nhà máy.

Loại băng chuyền này sử dụng một loạt ròng rọc trợ lực để di chuyển một đai phẳng liên tục, có thể bao gồm vật liệu tự nhiên hoặc vải tổng hợp được đặt lên trên băng tải di chuyển và được mang từ đầu này sang đầu kia.

Vì dây đai của nó có thể được làm bằng các loại vật liệu khác nhau nên loại băng tải này cực kỳ linh hoạt. Băng tải đai phẳng được chia thành loại động cơ tích hợp, loại truyền động đầu và loại truyền động giữa.


Băng tải belt đai phẳng

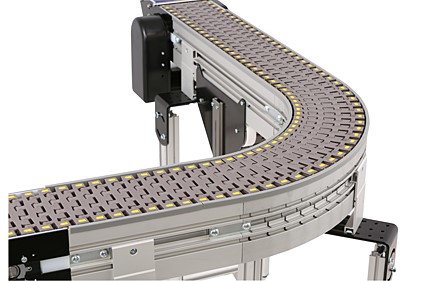

Băng tải belt mô-đun

Băng tải mô-đun sử dụng một vòng duy nhất được tạo thành từ vô số mảnh lồng vào nhau, thường được làm bằng nhựa cứng. Các phân đoạn này có thể được gỡ bỏ và thay thế riêng lẻ, trái ngược với việc phải loại bỏ toàn bộ dây đai. Điều này làm cho băng tải mô-đun đơn giản hơn để bảo trì và sửa chữa so với băng tải phẳng của chúng.

Băng tải mô-đun rất phù hợp với các ứng dụng liên quan đến việc di chuyển quanh các góc. Trên thực tế, có thể đi thẳng, đi vòng qua một góc, nghiêng và xuống bằng cách sử dụng một dây đai duy nhất.


Băng tải belt  dạng mô-dun

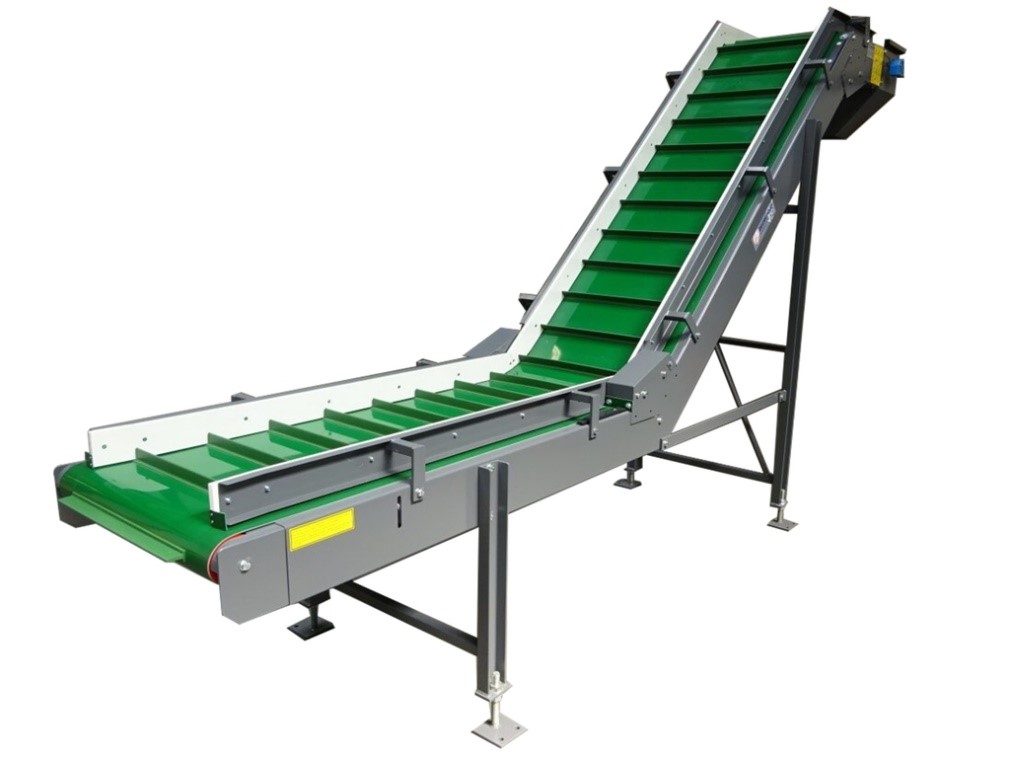

Băng tải đai có rãnh

Băng tải đai rãnh có các thanh chắn trong thiết kế của chúng với những miếng đệm có thể giữ cố định các vật liệu lỏng lẻo trong quá trình nghiêng và dốc, để tạo khoảng cách nhất định giữa các vật phẩm.

  • Dạng “T”: Loại miếng chêm đứng vuông góc với bề mặt đai, hỗ trợ và linh hoạt để xử lý các mặt hàng tinh xảo. Nó phù hợp với các công việc nhẹ nhàng, chẳng hạn như vận chuyển các bộ phận nhỏ, các mặt hàng đóng gói và các sản phẩm thực phẩm.

  • Dạng “L”: Phần đế rộng của miếng chêm giúp nó có khả năng chống lại các lực đòn bẩy tốt hơn. Loại thanh chắn này được thiết kế để chở vật liệu rời có trọng lượng nhẹ đến trung bình lên các mặt nghiêng dốc hơn.

  • Dạng “V”: Các miếng đệm có hình dạng này thường có chiều cao từ 2 inch trở xuống để tạo hiệu ứng trượt, thường để vận chuyển các vật liệu rời mài mòn, nặng hoặc có kích thước lớn.


Băng tải belt có rãnh

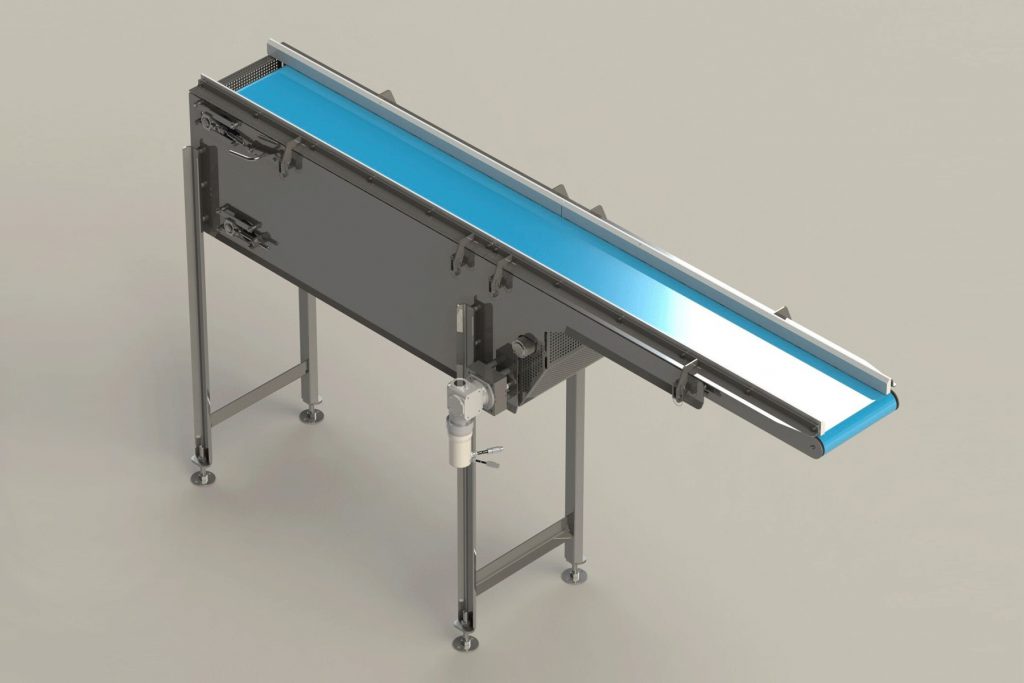

Băng tải đai nghiêng

Băng tải nghiêng có ổ đĩa trung tâm, động cơ bánh răng và tải lên bằng một mũi đơn hoặc đôi. Thay vì sử dụng băng tải có bề mặt nhẵn, loại băng tải này có bề mặt nhám trên băng tải, thường để vận chuyển sản phẩm lên hoặc xuống, nhưng có một giới hạn nhất định với độ nghiêng lên không quá 18°.


Băng tải belt nghiêng

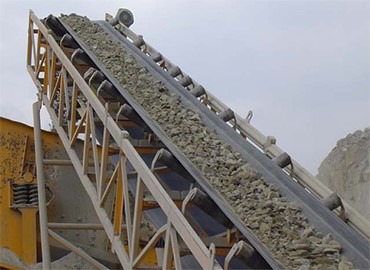

Băng tải máng

Băng tải máng có khả năng tải và vận chuyển lớn, sử dụng đai cao su nhiều lớp. Đai máng thường hoạt động trên một mặt phẳng, nằm ngang hoặc nghiêng, nhưng chỉ nghiêng đến 25 độ. Dây đai phải có bán kính đủ lớn để nó vẫn có thể tiếp xúc với tất cả các con lăn trong máng trượt.

Các con lăn chạy không tải dạng máng có một con lăn trung tâm có trục quay nằm ngang, hai con lăn bên ngoài (con lăn cánh) có một trục được nâng lên một góc so với phương ngang.

Băng tải máng được sử dụng rộng rãi trong khai thác mỏ, xi măng, chế biến thức ăn chăn nuôi. Băng tải máng có thể vận chuyển các vật liệu rời với tỷ trọng lớn như than, quặng, đất, ngũ cốc… .


Băng tải belt máng

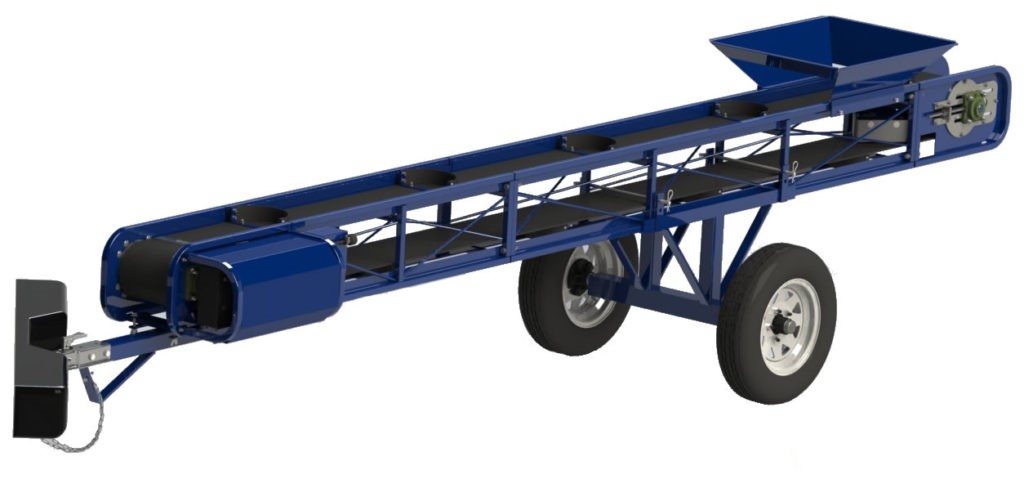

Băng tải di động

Với bánh xe được lắp đặt ở dưới cùng của băng tải di động, có thể di chuyển tự do theo mục đích của con người và chủ yếu được sử dụng trong môi trường có góc nghiêng vận chuyển nhỏ.

Băng tải di động chủ yếu được sử dụng ở những nơi thường xuyên thay đổi địa điểm xếp dỡ như cảng, bến, nhà ga, nhà máy than, nhà kho, công trường, nhà máy cát đá, trang trại… để vận chuyển và bốc xếp trong khoảng cách ngắn.


Băng tải belt di động

Băng tải đai có thể thu vào

Khung của băng tải có thể thu vào được trang bị thiết bị đai lưu trữ, có thể làm cho đai căng tự do theo hướng chiều dài và điều chỉnh chiều dài băng tải theo sự thay đổi của vị trí làm việc của đai bất cứ lúc nào.

Băng tải có thể thu vào là máy hiệu quả nhất và thường được sử dụng trong việc vận chuyển vật liệu liên tục. Nó là thiết bị chính của hệ thống vận chuyển than trong nhà máy luyện than và nhà máy điện.


Băng tải belt có thể thu lại

Băng tải đai thép

Băng tải đai thép sử dụng dây đai thép không gỉ thay cho dây đai bằng cao su, nhựa thông thường. Đối với băng tải bằng cao su hoặc nhựa sẽ giải phóng các chất độc hại khi vận chuyển vật liệu có nhiệt độ cao nhưng băng tải thép thì không, nó phù hợp trong nhiều ứng dụng sản xuất tự động như rô-bốt, chế biến thực phẩm, sản xuất tấm pin mặt trời… .


Băng tải belt đai thép

Băng tải đai đặc biệt

Băng tải đặc biệt được thiết kế riêng để vận chuyển hàng hóa trong những trường hợp đặc biệt, có phạm vi ứng dụng nhỏ. Một số trong số này là:

  •  Băng tải sợi thủy tinh: được làm bằng sợi thủy tinh. Chúng rất hữu ích cho các nhiệm vụ đòi hỏi nhiệt độ khắc nghiệt.

  • Băng tải kim loại : được trang bị các cục kim loại để xử lý tốt hơn các máy móc phức tạp và các bộ phận của chúng.

  • Băng tải có chiều rộng hẹp : là lựa chọn tốt nhất để xử lý các mặt hàng nhỏ.

  • Băng tải có đèn nền: Chúng đi kèm với đèn cố định trên băng chuyền để hỗ trợ kiểm soát chất lượng.

  • Băng tải hút chân không : nó tạo ra lực hút để giữ các sản phẩm nhẹ trên dây chuyền bất chấp độ dốc và tốc độ cao.

  • Băng tải từ tính: có thể vận chuyển các vật liệu có chứa sắt thông qua các nam châm điện cách đều nhau được đặt trong lòng băng tải.


Băng tải belt đặc biệt

Đặc điểm kĩ thuật của băng tải belt.

Thông số kỹ thuật của băng tải thường phụ thuộc vào ứng dụng, ngành và loại sản phẩm của khách hàng. Vì vậy CNC VINA sẽ tư vấn thiết kế, lựa chọn loại băng tải tùy chỉnh, điều này nhằm đảm bảo hệ thống băng tải được chế tạo phù hợp với ứng dụng đó.

Có những chú ý cần phải xét đến như băng tải belt cho ngành công nghiệp thực phẩm phải phù hợp để rửa và khử trùng.

Băng tải belt có thể tạo ra tĩnh điện khi chúng di chuyển quanh các ròng rọc. Khi vận chuyển các thành phần nhạy cảm với tĩnh điện, điều này có thể gây hại cho sản phẩm vì thế nó sẽ được sản xuất với công nghệ chống tĩnh điện.

Một số mặt hàng có thể nhạy cảm với rung động, áp suất hoặc có thể là vật liệu nguy hiểm. Do đó, những điều này nên được nghiên cứu để tìm ra giải pháp đối phó với rủi ro đảm bảo băng tải belt được thiết kế phù hợp với mục đích.

Ứng dụng của băng tải belt

Như vậy do lợi ích của băng tải belt đem lại như tiết kiệm thời gian lao động, rất linh hoạt và có thể vận chuyển nhiều loại hàng khác nhau. Việc sử dụng băng tải belt cũng tiết kiệm không gian, vì ít sử dụng con người hơn để di chuyển các mặt hàng. Do đó, việc vận chuyển sản phẩm giữa các trạm trong dây chuyền sản xuất và chế biến trở nên đơn giản và hiệu quả.

Một số nơi ứng dụng của băng tải belt là:

  • Trong khu khai thác mỏ: Để di chuyển than, quặng hoặc muối.

  •  Trong sân bay: Vận chuyển hàng lý.

  •  Trong trang trại: di chuyển cây trồng, ngũ cốc, hoa quả khi thu hoạch.

  •  Trong kho bãi: Vận chuyển hàng hóa đến và đi từ ở khu vực giao hàng.

  •  Trong sản xuất: Vận chuyển sản phẩm, hàng hóa, linh kiện .

Cấu tạo băng tải belt.

Hệ khung băng tải

 Khung của hệ thống giữ tất cả các bộ phận chuyển động lại với nhau để vận hành an toàn và chắc chắn. Băng tải có cấu tạo gồm phần khung kết cấu từ thép hộp, thép hình, inox với các chân đỡ có thể căn chỉnh và cố định vào nền xưởng hoặc treo lên các kết cấu khác.

Dây đai băng tải

Là sản phẩm thích hợp dùng cho truyền tải các vật liệu có tính tách rời, chịu mài mòn nhiều, lực xung kích lớn, đặc biệt thích hợp với môi trường làm việc có tính ổn định cao có độ nghiêng.

Bộ đỡ dây belt

Là các con lăn hỗ trợ băng tải đi đúng hướng và nhanh chóng duy trì chuyển động. Con lăn giữ đồ vật ở đúng vị trí và ngăn dây đai bị chùng xuống.

Bộ chuyển động băng tải

Là động cơ có thể sử dụng hộp giảm tốc độ thay đổi hoặc không đổi tốc độ để cung cấp động năng cho băng chuyền. Động cơ được kết nối với một trục quay là tang chủ động thông qua hộp số, dây curoa,… Cuối băng tải còn có một con lăn quay nữa gọi là tang bị động.

Ròng rọc dẫn động băng tải

Băng tải phải vòng qua hai hoặc nhiều ròng rọc được định vị chiến lược. Ròng rọc điều khiển chuyển động của dây đai và thực hiện các chức năng quan trọng như truyền động, chuyển hướng, quay, căng và theo dõi dây đai.

Một số lưu ý lựa chọn băng tải belt

Vật liệu băng tải belt

Vật liệu băng tải thường được sử dụng bởi hầu hết các ngành công nghiệp là PVC và polyurethane (PU). Một số ngành công nghiệp yêu cầu dây đai dày hơn để dây đai bền hơn. Ngoài ra, việc lựa chọn độ dày băng tải còn được cân nhắc dựa trên ứng dụng và thiết kế băng tải. Cần lưu ý đến vật liệu băng tải để chống lại khả năng tĩnh điện và dẫn điện.

Bề mặt băng tải betl

Bề mặt của băng chuyền có thể trơn, sần hoặc nhờn. Đặc điểm bề mặt của nó có thể ảnh hưởng đến hiệu suất của băng tải.

Sản phẩm vận chuyển

Yếu tố quan trọng nhất cần xem xét trước khi chọn băng tải là sản phẩm muốn vận chuyển. Điều này chủ yếu là do vật liệu và bề mặt của băng tải được chọn dựa trên các sản phẩm sẽ được vận chuyển.

Băng tải đai đặc biệt

Có một số điều kiện yêu cầu loại dây đai đặc biệt trong quá trình vận chuyển vật liệu hoặc sản phẩm nên cần băng tải đặc biệt như:

Băng tải ngành thực phẩm và đồ uống được yêu cầu phải đáp ứng các tiêu chuẩn về sản xuất tốt (GMP) do Bộ Công nghiệp Indonesia đặt ra, cần phải sử dụng băng tải cấp thực phẩm như băng tải PU hoặc băng tải mô-đun.

Tại sao nên lựa chon CNC VINA thiết kế và chế tạo băng tải?

Với những kinh nghiệm về thiết kế, chế tạo và lắp đặt thiết bị tự động hóa và băng tải tùy biến theo yêu cầu của khách hàng. Chúng tôi có thể giúp bạn cung cấp dịch vụ trọn gói, chìa khóa trao tay.

Ngoài ra với sự tư vấn nhiệt tình miễn phí, dịch vụ bảo trì bảo dưỡng chuyên nghiệp đem lại sự hài lòng cho khách hàng.
