Máy lắp ráp và đóng gói tự động

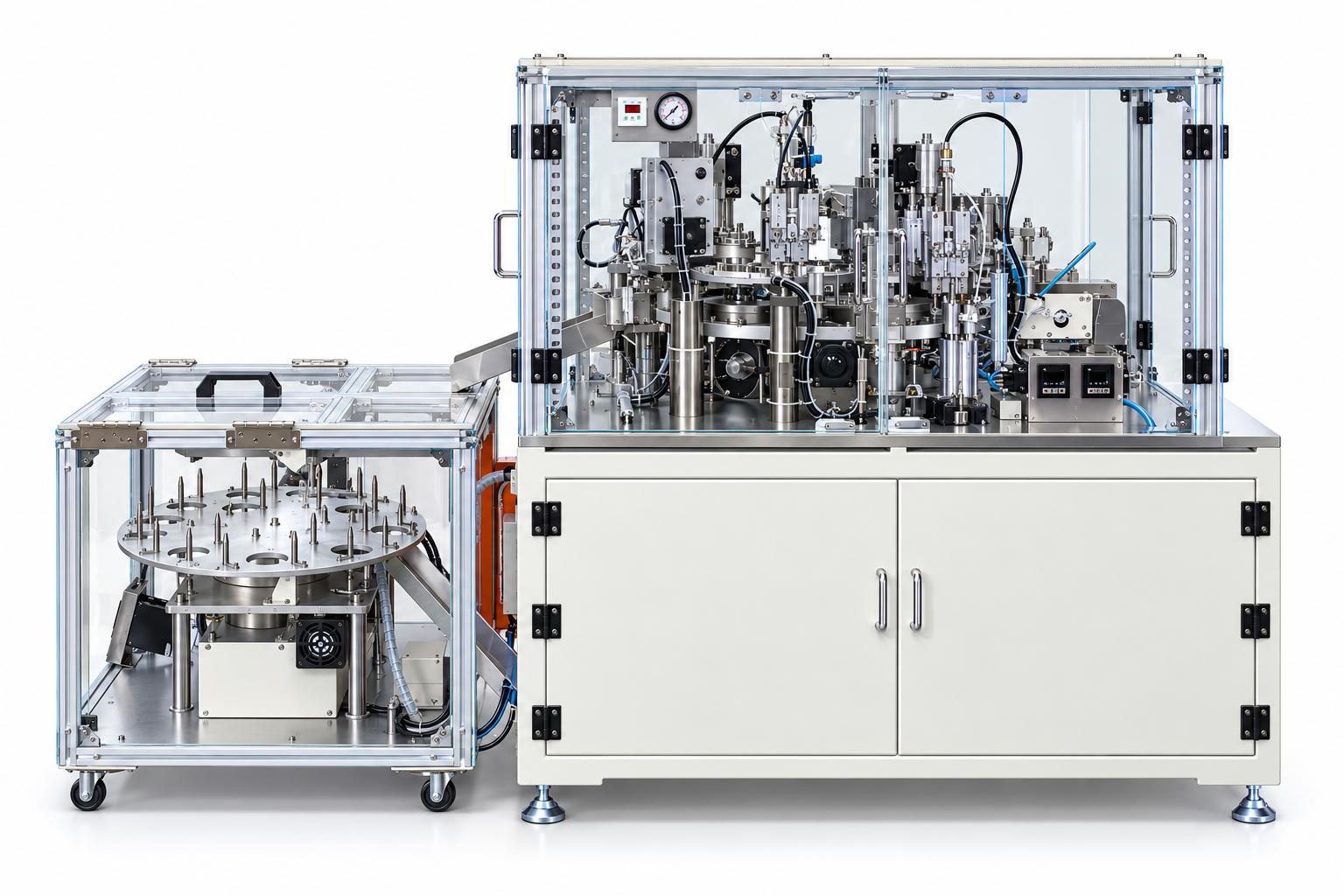

Máy lắp ráp và đóng gói tự động CNC VINA tích hợp cấp chi tiết, lắp ghép, kiểm tra, phân loại và thu gom sản phẩm theo số lượng trên cùng một hệ thống. Thiết bị sử dụng bàn xoay chia độ, cơ cấu gắp, bộ phận ép lắp và các cảm biến để thực hiện từng công đoạn theo chương trình điều khiển. Sản phẩm sau lắp ráp được kiểm tra màu sắc và trạng thái lắp ghép trước khi chuyển đến cụm thu gom hoặc đường loại bỏ. Hệ thống PLC và màn hình HMI hỗ trợ cài đặt chương trình, giám sát vận hành và theo dõi số lượng sản phẩm. CNC VINA thiết kế cấu hình máy theo đặc điểm chi tiết, yêu cầu kiểm tra và phương án thu gom của từng nhà máy.

Máy lắp ráp và đóng gói tự động là gì?

Máy lắp ráp và đóng gói tự động là hệ thống kết hợp cấp liệu, lắp ghép, kiểm tra, phân loại và thu gom sản phẩm theo chương trình điều khiển. Thiết bị có thể sử dụng bàn xoay, cơ cấu gắp, cảm biến và bộ phận thu gom để thực hiện các công đoạn liên tiếp trong dây chuyền sản xuất.

Vai trò của máy lắp ráp và đóng gói tự động trong sản xuất

Trong sản xuất linh kiện, việc bố trí riêng các công đoạn cấp liệu, lắp ghép, kiểm tra và thu gom đòi hỏi nhiều thao tác chuyển sản phẩm giữa các vị trí. Với sản phẩm có nhiều phiên bản hoặc yêu cầu kiểm tra sau lắp, nhà máy còn cần kiểm soát việc cấp đúng chi tiết và phân biệt sản phẩm đạt với sản phẩm không đạt.

Máy lắp ráp và đóng gói tự động CNC VINA kết hợp các công đoạn này trong một trình tự vận hành thống nhất. Thân vỏ được đặt lên đồ gá của bàn xoay, lần lượt đi qua các vị trí lắp, ép và kiểm tra. Sản phẩm đạt được chuyển đến cụm thu gom, trong khi sản phẩm không đạt đi theo đường riêng. Việc tích hợp giúp giảm thao tác chuyển sản phẩm thủ công, hỗ trợ kiểm soát quá trình lắp ráp và quản lý số lượng tại máy. Năng suất thực tế được xác nhận theo đặc điểm sản phẩm, điều kiện cấp liệu và kết quả chạy thử.

Đặc điểm nổi bật của máy lắp ráp và đóng gói tự động CNC VINA

• Tích hợp nhiều công đoạn: Kết hợp cấp liệu, lắp ráp, kiểm tra, phân loại và thu gom sản phẩm trong cùng hệ thống.
• Bàn xoay chia độ: Chuyển sản phẩm qua các vị trí làm việc bằng đồ gá chuyên dụng.
• Cấp liệu và lắp ráp tự động: Sử dụng máng rung, cơ cấu gắp, bộ phận gia nhiệt và cơ cấu ép lắp.
• Kiểm tra và phân loại: Cảm biến màu và hai đầu đo tiếp xúc hỗ trợ phát hiện trạng thái không phù hợp với tiêu chí cài đặt.
• Thu gom theo số lượng: Bàn xoay tám ống chứa tự chuyển vị trí nhận khi đạt số lượng cài đặt.
• Điều khiển PLC và HMI: Hỗ trợ vận hành, lựa chọn chương trình, theo dõi số lượng và lịch sử lỗi.

Các đặc điểm trên thuộc cấu hình tham khảo. Khi thay đổi sản phẩm, cần đánh giá lại đồ gá, cơ cấu cấp liệu, phương pháp kiểm tra và yêu cầu đầu ra.

Cấu tạo và công nghệ của máy lắp ráp và đóng gói tự động

Cụm cấp chi tiết bằng máng rung và cơ cấu gắp

Máy sử dụng các máng cấp riêng cho thân vỏ và chi tiết giữ. Bộ rung đưa chi tiết đến vị trí lấy, sau đó cơ cấu gắp chuyển thân vỏ lên đồ gá và đưa chi tiết giữ đến vị trí lắp ráp. Hệ thống kết hợp động cơ bước, khí nén và cơ cấu kẹp hoặc hút theo từng nhiệm vụ. Thiết kế máng, đầu gắp và đồ gá phụ thuộc hình dạng, kích thước và tư thế cấp của sản phẩm. Tại cụm cấp chi tiết giữ, máy bố trí bộ gia nhiệt thổi nóng, cảm biến nhiệt và cơ cấu điều khiển nhiệt độ. Điều kiện gia nhiệt được thiết lập theo vật liệu và yêu cầu lắp ráp, đồng thời cần xác nhận qua thử mẫu.

Bàn xoay chia độ và cụm lắp ráp chuyên dụng

Bàn xoay chia độ chuyển sản phẩm qua các vị trí cấp, lắp, ép và kiểm tra theo chương trình. Thân vỏ được giữ trên đồ gá, sau đó cơ cấu gắp đưa chi tiết giữ vào vị trí lắp tương ứng. Tại cụm ép, xy lanh khí nén phối hợp với đầu ép và bộ phận đỡ để hoàn thành thao tác lắp ghép. PLC điều phối chuyển động của bàn xoay và các cơ cấu dựa trên tín hiệu phản hồi, bảo đảm điều kiện chuyển bước theo chương trình. Đồ gá, đầu ép và cơ cấu đỡ được thiết kế theo chuẩn định vị của sản phẩm. Khi thay đổi kích thước hoặc kết cấu chi tiết, cần đánh giá lại vị trí tiếp xúc, yêu cầu lực lắp và giới hạn biến dạng.

Cụm kiểm tra màu và trạng thái lắp ghép

Cảm biến màu tại khu vực cấp thân vỏ hỗ trợ đối chiếu màu sản phẩm với chương trình đang chạy, giúp phát hiện việc cấp sai phiên bản màu. Sau lắp ráp, sản phẩm được kiểm tra bằng hai đầu đo tiếp xúc tại hai phía của chi tiết giữ. Tín hiệu kiểm tra được gửi về hệ thống điều khiển để xác định trạng thái theo tiêu chí đã thiết lập. HMI hiển thị thông tin lỗi, hỗ trợ người vận hành xác định khu vực cần kiểm tra. Phạm vi kiểm tra phụ thuộc đặc tính sản phẩm và phương pháp đo. Các yêu cầu bổ sung như kiểm lực giữ, đo kích thước khác hoặc kiểm tra tính năng sau lắp cần được xác định riêng trong phương án thiết kế.

Cơ cấu đánh dấu và phân loại sản phẩm

Sản phẩm đáp ứng điều kiện kiểm tra được chuyển đến vị trí đánh dấu, sau đó cơ cấu gắp đưa vào máng dẫn của cụm thu gom. Sản phẩm không đạt được thổi ra máng chứa riêng theo chương trình. Cách bố trí này giúp tách sản phẩm đạt và không đạt ngay tại công đoạn. Khi nghiệm thu, cần kiểm tra cả khả năng phát hiện lỗi và độ chính xác của quá trình phân loại để bảo đảm sản phẩm được đưa đến đúng vị trí chứa.

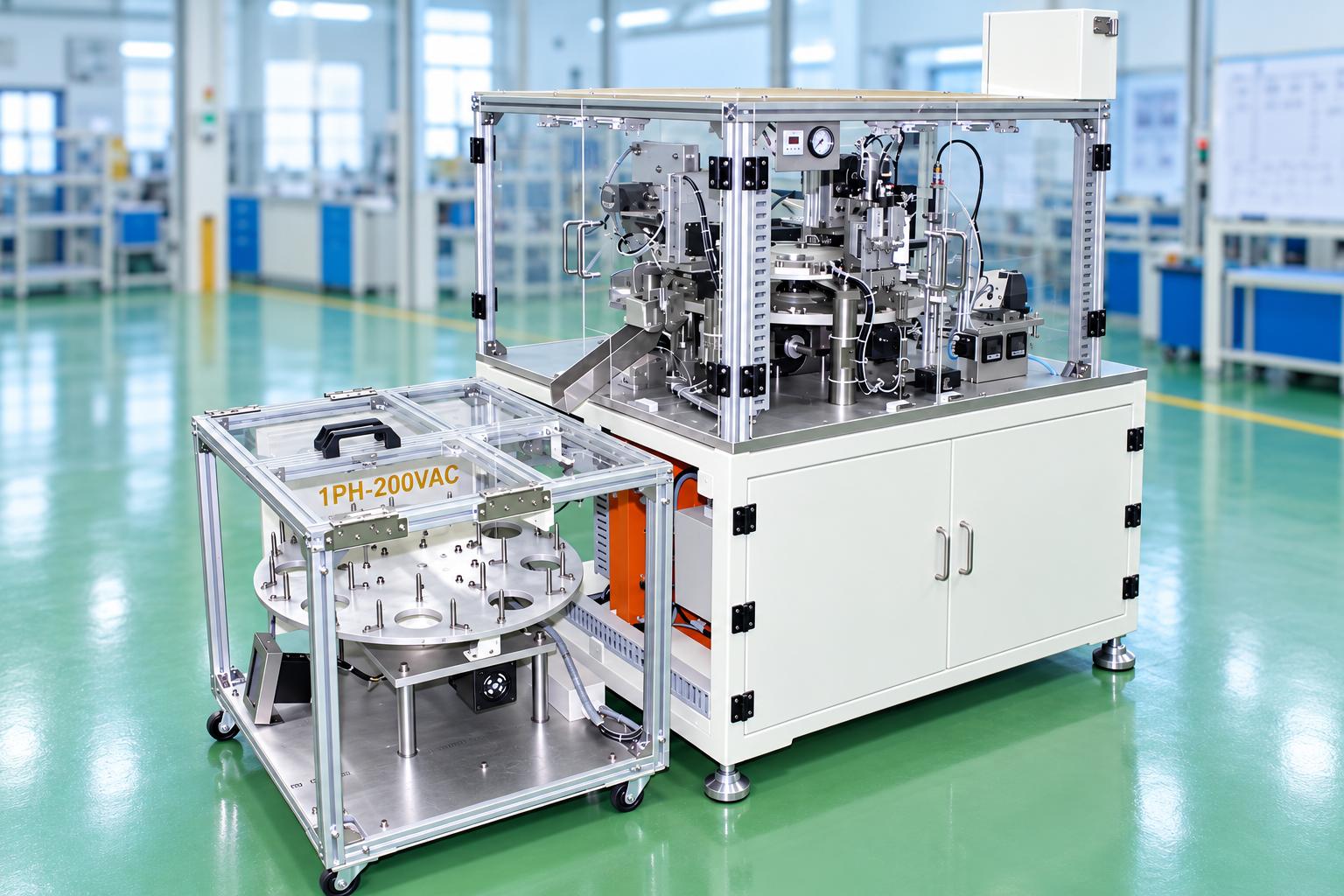

Cụm thu gom định lượng bằng bàn xoay tám ống chứa

Cụm thu gom kết nối với máy lắp ráp thông qua máng dẫn sản phẩm. Bàn xoay mang tám ống chứa, lần lượt đưa từng ống đến vị trí nhận. Khi số lượng sản phẩm trong ống đạt giá trị cài đặt, bàn xoay chuyển sang vị trí tiếp theo. Cảm biến theo dõi trạng thái nhận sản phẩm và hệ thống phát cảnh báo khi cần lấy hàng. Cơ cấu này hỗ trợ thu gom theo từng lô số lượng, thuận tiện cho công đoạn tiếp theo. Đây là chức năng thu gom định lượng, chưa bao gồm đóng túi, đóng hộp hoặc hoàn thiện bao bì. Nếu cần đóng gói hoàn chỉnh, doanh nghiệp phải xác định thêm phương án bao bì và cơ cấu tương ứng.

Hệ thống điều khiển PLC và màn hình HMI

PLC điều phối hoạt động của bàn xoay, cơ cấu cấp liệu, lắp ráp, kiểm tra và thu gom. Tín hiệu cảm biến được sử dụng để xác nhận điều kiện chuyển bước và xử lý trạng thái bất thường. Màn hình HMI hỗ trợ vận hành thủ công, tự động, lựa chọn màu sản phẩm, cài đặt chương trình và theo dõi dữ liệu sản xuất. Thông tin hiển thị gồm số lượng đạt, không đạt, trạng thái cụm thu gom, thời gian hoạt động và lịch sử lỗi. Cấu hình tham khảo có chương trình lấy mẫu đầu ca và kiểm tra bằng mẫu đã biết trước kết quả, hỗ trợ xác nhận chức năng phân loại trước khi sản xuất. Các yêu cầu lưu dữ liệu dài hạn hoặc kết nối hệ thống quản lý sản xuất cần được xác định riêng.

Nguyên lý hoạt động của máy lắp ráp và đóng gói tự động

Quá trình vận hành được điều khiển bằng PLC, kết hợp tín hiệu cảm biến và điều kiện hoạt động của từng cơ cấu.

1. Chuẩn bị sản xuất: Kiểm tra đồ gá, nguồn điện, khí nén, máng cấp, bộ phận chứa và chương trình sản phẩm.
2. Cấp chi tiết: Thân vỏ và chi tiết giữ được đưa vào các máng tương ứng. Bộ rung chuyển chi tiết đến vị trí lấy.
3. Định vị sản phẩm: Cơ cấu gắp đặt thân vỏ lên đồ gá của bàn xoay; cảm biến màu đối chiếu với chương trình đang chạy.
4. Lắp ráp và ép: Bàn xoay đưa sản phẩm đến vị trí lắp chi tiết giữ, sau đó chuyển sang cụm ép hoàn chỉnh.
5. Kiểm tra và phân loại: Cụm đo kiểm tra trạng thái lắp. Sản phẩm đạt được đánh dấu và chuyển sang cụm thu gom; sản phẩm không đạt đi ra đường riêng.
6. Thu gom theo số lượng: Sản phẩm đạt được đưa vào ống chứa. Bàn thu gom chuyển vị trí khi đạt số lượng cài đặt.
7. Theo dõi và lấy sản phẩm: Người vận hành giám sát HMI, xử lý cảnh báo và lấy sản phẩm theo quy trình.

Trước khi vận hành liên tục, cần thử máy bằng mẫu đại diện để xác nhận khả năng cấp liệu, chất lượng lắp ghép và kết quả phân loại. Sau khi thay đổi sản phẩm hoặc xuất hiện bất thường, phải kiểm tra lại các điều kiện liên quan trước khi tiếp tục sản xuất.

Ứng dụng của máy lắp ráp và đóng gói tự động

Lắp ráp linh kiện điện và điện tử

Máy lắp ráp tự động phù hợp để xem xét cho các sản phẩm gồm thân vỏ và chi tiết gài giữ, cần thực hiện nhiều thao tác lắp liên tiếp. Bàn xoay và đồ gá chuyên dụng hỗ trợ định vị sản phẩm trong quá trình cấp, ép và kiểm tra. Khả năng ứng dụng cần được xác nhận theo kết cấu, vật liệu và yêu cầu kỹ thuật của từng loại linh kiện.

Lắp ráp linh kiện công nghiệp và ô tô

Với các chi tiết cần định vị, ép lắp và kiểm tra sau lắp, CNC VINA có thể nghiên cứu thiết kế hệ thống phù hợp. Phương án có thể tích hợp cấp liệu, cơ cấu thao tác, kiểm tra và phân loại trên cùng một trạm. Những sản phẩm có hình dạng khác nhau có thể cần thay đổi máng cấp, đầu gắp và đồ gá.

Sản xuất nhiều phiên bản và thu gom theo lô

Đối với sản phẩm có nhiều phiên bản màu, cảm biến màu hỗ trợ đối chiếu chi tiết đầu vào với chương trình đang chạy. Sau lắp ráp, sản phẩm đạt được thu gom theo số lượng cài đặt, phục vụ kiểm tra tiếp, lắp ráp tiếp hoặc chuyển sang công đoạn đóng gói hoàn thiện.

Thông số kỹ thuật của máy lắp ráp và đóng gói tự động

Các thông số trên thuộc cấu hình tham khảo của CNC VINA. Chu kỳ 2 giây/sản phẩm là giá trị trên bản vẽ thiết kế, không phải cam kết năng suất trong mọi điều kiện vận hành.

Sản lượng thực tế cần được đánh giá qua chạy thử, có tính đến khả năng cấp liệu, tỷ lệ sản phẩm đạt, thời gian lấy hàng và các lần dừng máy. Mặt bằng lắp đặt cũng cần đủ không gian cho vận hành, thu gom và bảo dưỡng.

Tiêu chí lựa chọn máy lắp ráp và đóng gói tự động

Đặc điểm sản phẩm và yêu cầu lắp ráp

Doanh nghiệp cần cung cấp bản vẽ hoặc mẫu thân vỏ, chi tiết giữ và cụm hoàn chỉnh. Những thông tin quan trọng gồm kích thước, vật liệu, chuẩn định vị, hướng lắp, lực ép và trạng thái cần đạt sau lắp ráp. Đây là cơ sở để lựa chọn đồ gá, đầu gắp và cơ cấu ép phù hợp.

Điều kiện cấp liệu và khả năng đổi sản phẩm

Cần đánh giá hình dạng, kích thước, ba via, bề mặt và tư thế cấp của chi tiết để thiết kế máng rung và cơ cấu gắp. Khi sản xuất nhiều mã hàng, cần xác định những bộ phận cơ khí phải thay đổi. Việc chọn chương trình trên HMI không đồng nghĩa với khả năng chuyển đổi mọi loại sản phẩm.

Yêu cầu kiểm tra và phân loại

Nhà máy cần xác định rõ các lỗi phải phát hiện như sai màu, thiếu chi tiết giữ hoặc lắp chưa đúng vị trí. Mỗi tiêu chí nên có mẫu đạt, mẫu lỗi và phương pháp kiểm tra tương ứng. Những yêu cầu bổ sung như kiểm lực giữ hoặc đo kích thước cần được đưa vào phạm vi thiết kế.

Năng suất và phương án thu gom

Khi lựa chọn máy, cần xác định sản lượng mục tiêu, số lượng sản phẩm mỗi lô, thời gian lấy hàng và yêu cầu đầu ra. Với cấu hình tám ống chứa, cần kiểm tra dung tích, đường dẫn và thời điểm chuyển ống. Nếu cần đóng túi, đóng hộp hoặc ghi nhãn, phải bổ sung công đoạn phù hợp.

Thử mẫu và nghiệm thu thiết bị

Thử mẫu giúp đánh giá khả năng đáp ứng yêu cầu sản xuất của máy lắp ráp và đóng gói tự động. Quá trình thử nên sử dụng chi tiết đại diện cho điều kiện thực tế, bao gồm mẫu đạt và mẫu lỗi đã xác định.

Các tiêu chí kiểm tra gồm:

• Khả năng cấp và lấy chi tiết ổn định.
• Vị trí, trạng thái và chất lượng sau lắp ghép.
• Khả năng nhận biết sai màu và lỗi lắp ráp theo phạm vi thiết kế.
• Kết quả phân loại sản phẩm đạt và không đạt.
• Khả năng thu gom đúng số lượng và chuyển vị trí chứa.
• Trạng thái vận hành khi dừng, kết thúc chu trình và khởi động lại.

Nghiệm thu cần đánh giá toàn bộ quá trình từ cấp liệu đến đầu ra. Năng suất thực tế nên được xác nhận bằng số sản phẩm đạt trong khoảng thời gian chạy thử đã thống nhất, đồng thời ghi nhận thời gian cấp liệu, lấy hàng và các lần dừng máy.

Vận hành và bảo dưỡng

Trước khi vận hành, cần kiểm tra máng cấp, đầu gắp, đồ gá, bộ phận kiểm tra, nguồn khí và trạng thái cụm thu gom. Chương trình sản phẩm và điều kiện sẵn sàng phải được xác nhận theo hướng dẫn sử dụng. Trong quá trình sản xuất, người vận hành theo dõi khả năng cấp liệu, chất lượng lắp ghép, kết quả phân loại và tình trạng thu gom. Khi có cảnh báo hoặc sản phẩm bất thường, cần dừng máy theo quy trình để kiểm tra nguyên nhân. Bảo dưỡng tập trung vào máng rung, cơ cấu gắp, đồ gá, đầu ép, cảm biến, hệ thống khí nén và các vị trí chuyển động. Khi xử lý kẹt, thay đồ gá hoặc can thiệp vào bên trong máy, phải dừng và cô lập các nguồn năng lượng liên quan theo quy trình an toàn.

Câu hỏi thường gặp về máy lắp ráp và đóng gói tự động

Máy lắp ráp và đóng gói tự động thực hiện những công đoạn nào?

Máy kết hợp cấp liệu, lắp ghép, kiểm tra, phân loại và thu gom sản phẩm theo chương trình. Người vận hành vẫn phụ trách cấp chi tiết, lựa chọn chương trình, lấy sản phẩm và giám sát máy. Mức tự động hóa phụ thuộc cấu hình thiết kế.

Máy có thể kiểm tra và loại bỏ sản phẩm lỗi không?

Có, trong phạm vi các tiêu chí kiểm tra được trang bị. Cấu hình tham khảo sử dụng cảm biến màu và hai đầu đo tiếp xúc. Sản phẩm không đạt được đưa ra đường riêng; các yêu cầu kiểm tra khác cần được thiết kế bổ sung.

Cụm thu gom tám ống chứa có đóng gói hoàn thiện không?

Không. Cụm tám ống chứa thực hiện thu gom sản phẩm theo số lượng cài đặt, chưa bao gồm đóng túi, đóng hộp hoặc dán nhãn. Các công đoạn đóng gói hoàn thiện cần được thiết kế riêng nếu có yêu cầu.

Máy có thể lắp ráp nhiều loại sản phẩm không?

Có thể xem xét thiết kế cho nhiều loại sản phẩm nếu đáp ứng điều kiện kỹ thuật. Việc thay đổi sản phẩm có thể cần điều chỉnh máng cấp, đầu gắp, đồ gá, cơ cấu ép và phương pháp kiểm tra. Khả năng chuyển đổi phải được xác nhận bằng mẫu thực tế.

CNC VINA thiết kế và chế tạo máy lắp ráp và đóng gói tự động theo yêu cầu

Máy lắp ráp và đóng gói tự động CNC VINA kết hợp cấp liệu, lắp ghép, kiểm tra, phân loại và thu gom sản phẩm trong một hệ thống. Cấu hình máy có thể được điều chỉnh theo đặc điểm chi tiết, phương pháp lắp ráp, yêu cầu kiểm tra và phương án đầu ra của nhà máy. Với kinh nghiệm trong lĩnh vực thiết kế, chế tạo máy và hệ thống tự động hóa công nghiệp, CNC VINA cung cấp giải pháp phù hợp với từng yêu cầu sản xuất. Trước khi triển khai, doanh nghiệp nên cung cấp bản vẽ, mẫu chi tiết và yêu cầu năng suất để đánh giá phương án kỹ thuật, thử mẫu và thống nhất tiêu chí nghiệm thu. Liên hệ CNC VINA để được tư vấn thiết kế máy lắp ráp và đóng gói tự động theo yêu cầu.
