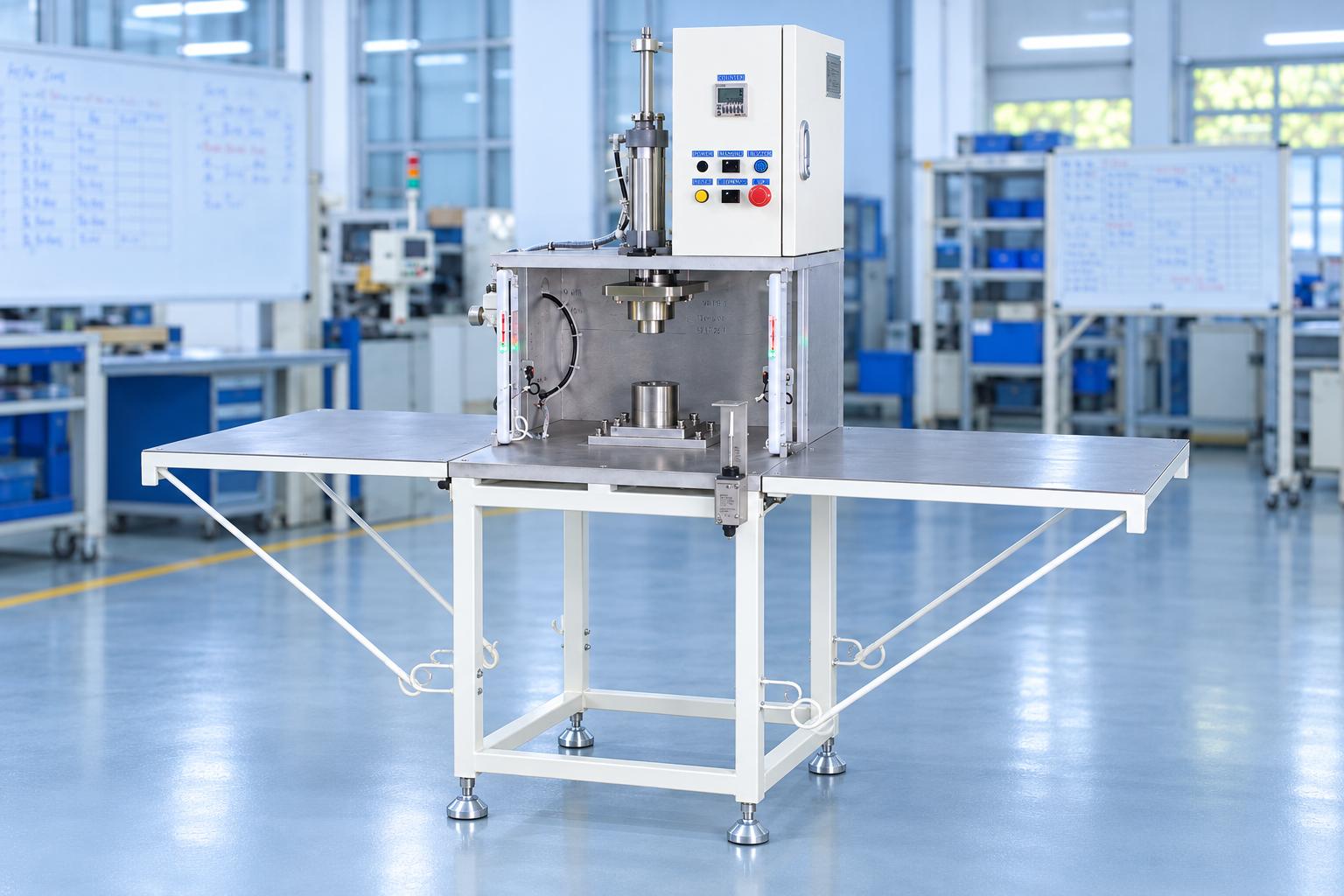

Máy ép lắp chi tiết bằng khí nén bán tự động

Máy ép lắp chi tiết bằng khí nén CNC VINA được sử dụng trong công đoạn lắp ráp các chi tiết cần lực ép theo phương đứng. Máy kết hợp xi lanh khí nén, đồ gá định vị và hệ thống điều khiển PLC để thực hiện trình tự ép theo cấu hình đã thiết lập. Người vận hành đặt chi tiết vào đồ gá, khởi động chu trình và lấy sản phẩm sau khi đầu ép trở về vị trí ban đầu. Thiết bị có chế độ vận hành bằng tay và tự động, hỗ trợ kiểm soát trình tự thao tác trong quá trình sản xuất. Cấu hình đồ gá và cơ cấu chặn hành trình cần được thiết kế theo hình dạng chi tiết, yêu cầu lắp ghép và điều kiện làm việc thực tế.

Máy ép lắp chi tiết bằng khí nén là gì?

Máy ép lắp chi tiết bằng khí nén là thiết bị sử dụng xi lanh khí nén để tạo chuyển động ép, đưa các chi tiết vào vị trí lắp theo yêu cầu. Đồ gá định vị sản phẩm, còn hệ thống điều khiển phối hợp trình tự ép và trở về.

Cấu tạo của máy ép lắp chi tiết bằng khí nén

1. Cơ cấu ép khí nén

Cơ cấu ép sử dụng xi lanh khí nén để tạo chuyển động lên xuống của đầu ép. Áp suất khí cấp và hành trình làm việc cần phù hợp với yêu cầu lắp ghép của từng sản phẩm. Khi thiết kế máy, cần xác định lực ép cần thiết dựa trên đặc tính chi tiết, độ dôi hoặc yêu cầu liên kết, tránh lựa chọn cơ cấu chỉ dựa trên kích thước tổng thể của máy.

2. Đồ gá trên và dưới

Đồ gá trên và dưới giữ chi tiết tại vị trí xác định trong quá trình ép. Các bề mặt định vị và cơ cấu kẹp cần phù hợp với hình dạng sản phẩm, giúp hạn chế sai lệch vị trí khi đầu ép di chuyển. Trong quá trình căn chỉnh ban đầu, đồ gá căn tâm có thể được sử dụng để hỗ trợ đưa đồ gá trên và dưới về đúng tương quan. Sau khi hoàn tất căn chỉnh, đồ gá căn tâm được tháo ra trước khi vận hành sản xuất; không sử dụng chi tiết này như thiết bị đo kiểm từng sản phẩm hoàn thiện.

3. Cơ cấu dẫn hướng và chặn hành trình

Thanh dẫn hướng kết hợp bạc dẫn hướng hỗ trợ đầu ép di chuyển ổn định theo phương đã thiết kế. Khớp nối có độ bù phù hợp có thể hỗ trợ hạn chế ảnh hưởng của sai lệch nhỏ giữa cơ cấu chấp hành và đầu ép, tùy cấu hình thực tế. Vít điều chỉnh tinh và chặn hành trình cơ khí được sử dụng để thiết lập giới hạn di chuyển theo yêu cầu. Việc căn chỉnh cần thực hiện khi lắp đặt, thay đổi đồ gá hoặc thay đổi sản phẩm, đồng thời kiểm tra khả năng đầu ép không gây va chạm với chi tiết và đồ gá.

4. Hệ thống điều khiển PLC và cảm biến

PLC điều khiển trình tự hoạt động của máy theo chương trình đã cài đặt. Bảng điều khiển có các nút thao tác như START, RESET, UP/DOWN và dừng khẩn cấp theo cấu hình thiết bị. Các cảm biến được bố trí để nhận biết trạng thái chi tiết hoặc vị trí cơ cấu, phục vụ điều kiện cho phép máy chuyển bước trong chu trình. Máy có thể được trang bị bộ đếm sản phẩm hoàn thành và còi báo khi đạt số lượng cài đặt.

Nguyên lý hoạt động của máy

Trình tự dưới đây mô tả chu trình vận hành tham khảo; thứ tự liên động và điều kiện chuyển bước cần được đối chiếu với chương trình PLC thực tế.

1. Đặt chi tiết: Người vận hành đặt các chi tiết cần lắp vào đồ gá dưới theo đúng hướng và vị trí quy định.

2. Kiểm tra điều kiện vận hành: Hệ thống xác nhận các điều kiện đầu vào theo cấu hình, chẳng hạn trạng thái chi tiết và vị trí cơ cấu.

3. Khởi động chu trình: Người vận hành nhấn START hoặc lựa chọn chế độ phù hợp trên bảng điều khiển.

4. Thực hiện ép: Xi lanh khí nén di chuyển đầu ép xuống, đưa chi tiết vào vị trí lắp theo hành trình được thiết lập.

5. Kết thúc thao tác ép: Đầu ép giữ hoặc chuyển trạng thái theo chương trình, sau đó trở về vị trí ban đầu.

6. Lấy sản phẩm: Người vận hành lấy sản phẩm ra khỏi đồ gá. Bộ đếm cập nhật khi chu trình đáp ứng điều kiện ghi nhận đã lập trình; còi báo hoạt động khi đạt số lượng cài đặt, nếu chức năng này được bật.

Ở chế độ bằng tay, người vận hành điều khiển các chuyển động phục vụ căn chỉnh hoặc kiểm tra theo logic cho phép. Ở chế độ tự động, máy thực hiện chu trình theo chương trình PLC nhưng vẫn có thể cần người vận hành cấp và lấy chi tiết. Vì vậy, chế độ AUTO không đồng nghĩa với việc máy tự động cấp phôi và vận hành hoàn toàn không cần người.

Ứng dụng của máy ép lắp chi tiết bằng khí nén

Máy ép lắp chi tiết bằng khí nén phù hợp với các công đoạn cần đưa chi tiết vào vị trí lắp bằng chuyển động ép có kiểm soát. Khả năng ứng dụng phụ thuộc vào kết cấu sản phẩm, lực ép yêu cầu và phương án đồ gá.

Một số ứng dụng tham khảo:

• Ép lắp chi tiết cơ khí: Lắp bạc, ống lót hoặc chi tiết dạng trụ vào vị trí định sẵn khi kết cấu sản phẩm phù hợp.

• Lắp ráp cụm linh kiện: Đưa các chi tiết vào đúng vị trí trước công đoạn kiểm tra hoặc hoàn thiện.

• Ép lắp linh kiện trong sản xuất điện – điện tử: Ứng dụng với các chi tiết cần lực ép theo phương đứng và có đồ gá phù hợp.

• Chuẩn hóa thao tác lắp ráp: Thiết lập trình tự thao tác thống nhất, giảm sự phụ thuộc vào thao tác ép thủ công.

Trước khi lựa chọn máy, doanh nghiệp cần xác định lực ép, hành trình, dung sai lắp ghép và yêu cầu kiểm tra chất lượng sau ép. Không phải mọi sản phẩm đều phù hợp với phương pháp ép khí nén; các ứng dụng yêu cầu lực lớn hoặc kiểm soát lực – hành trình chặt chẽ cần được đánh giá riêng.

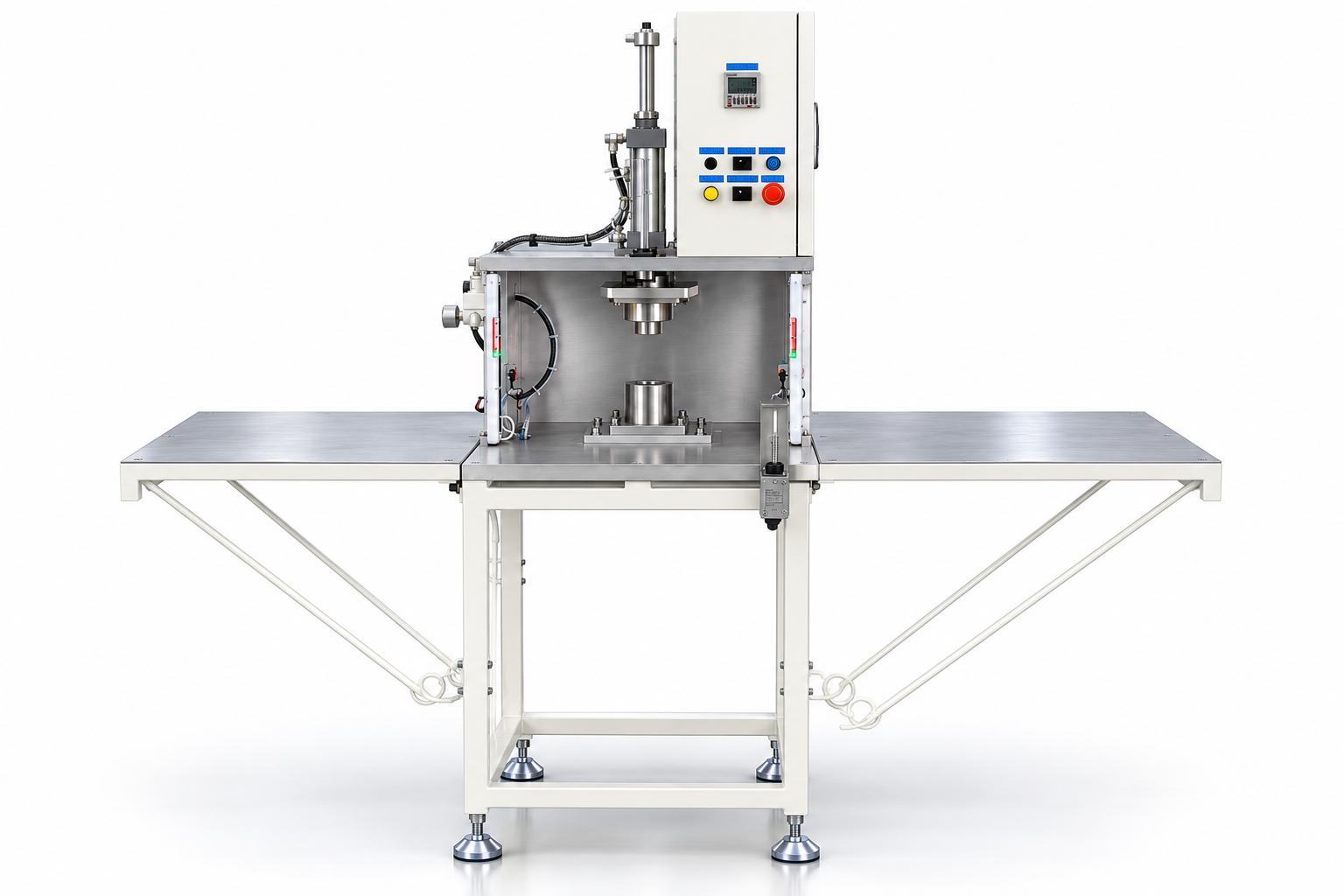

Thông số kỹ thuật máy ép lắp chi tiết bằng khí nén

Bảng dưới đây tổng hợp các thông số tham khảo theo cấu hình máy đã cung cấp. Các thông số chưa có trong catalogue cần được xác nhận trước khi chốt thiết kế.

Lưu ý khi đọc thông số: Kích thước rộng cần được xác nhận trong trạng thái đo cụ thể, đặc biệt nếu máy có bàn phụ hai bên. Công suất 100 W là thông số điện của thiết bị theo catalogue, không phải thông số thể hiện lực ép. Lực ép, đường kính xi lanh, hành trình và thời gian chu kỳ hiện chưa có dữ liệu xác nhận nên không đưa vào bảng.

Cách lựa chọn máy ép lắp chi tiết bằng khí nén

Để lựa chọn máy phù hợp với dây chuyền, doanh nghiệp nên đánh giá các yếu tố sau:

Xác định lực ép và hành trình

Cần xác định lực cần thiết để lắp chi tiết, hành trình ép và giới hạn di chuyển của đầu ép. Các thông số này phải dựa trên đặc tính vật liệu, kích thước lắp ghép và yêu cầu chất lượng của sản phẩm. Nếu chưa xác định được lực ép, nên thử nghiệm trên mẫu trước khi chốt cấu hình.

Thiết kế đồ gá theo sản phẩm

Đồ gá cần giữ chi tiết ổn định, xác định đúng vị trí lắp và cho phép lấy sản phẩm thuận tiện sau chu trình. Với dây chuyền có nhiều mã sản phẩm, cần đánh giá phương án thay đồ gá, khả năng điều chỉnh và thời gian chuyển đổi giữa các mã.

Kiểm tra logic điều khiển và liên động

Cần thống nhất điều kiện cho phép máy chạy, trình tự đi xuống – ép – trở về, điều kiện cập nhật bộ đếm và cách xử lý khi phát sinh lỗi. Các chức năng bảo vệ người vận hành phải được xác định theo đánh giá rủi ro và thiết kế an toàn phù hợp, không chỉ dựa vào việc máy có cảm biến.

Đánh giá khả năng tích hợp vào dây chuyền

Ngoài kích thước máy, cần kiểm tra chiều cao thao tác, vị trí cấp và lấy sản phẩm, nguồn điện, khí nén và không gian lắp đặt. Nếu máy kết nối với băng tải hoặc thiết bị khác, cần thống nhất tín hiệu giao tiếp và điều kiện liên động giữa các hệ thống.

Kiểm tra và nghiệm thu máy trước khi đưa vào sản xuất

Trước khi bàn giao, nên xây dựng kế hoạch kiểm tra dựa trên yêu cầu kỹ thuật đã thống nhất giữa hai bên.

• Kiểm tra cơ khí: Xác nhận kích thước, độ chắc chắn của kết cấu, độ ổn định của đồ gá và chuyển động của cơ cấu dẫn hướng.

• Kiểm tra chu trình: Chạy thử các bước vận hành, xác nhận vị trí đầu ép và trình tự trở về theo chương trình.

• Kiểm tra cảm biến và liên động: Xác nhận từng tín hiệu đầu vào, điều kiện cho phép chạy và phản ứng khi tín hiệu không đáp ứng.

• Kiểm tra bộ đếm: Đối chiếu số lượng thực tế với số đếm sau chu trình hoàn chỉnh; kiểm tra còi báo tại ngưỡng đã cài đặt.

• Thử nghiệm trên sản phẩm mẫu: Kiểm tra vị trí lắp, tình trạng biến dạng, hư hỏng và các tiêu chí chất lượng do khách hàng quy định.

Nếu sản phẩm yêu cầu kiểm soát lực ép, chiều sâu lắp hoặc kích thước sau lắp, cần xác định phương pháp đo và tiêu chí chấp nhận cụ thể. Bộ đếm sản phẩm chỉ ghi nhận số lượng theo logic điều khiển, không thay thế việc kiểm tra chất lượng đầu ra.

Bảo trì máy ép lắp chi tiết bằng khí nén

Bảo trì định kỳ giúp duy trì độ ổn định của cơ cấu ép và hạn chế lỗi phát sinh trong quá trình vận hành.

• Hệ thống khí nén: Kiểm tra áp suất cấp, đường ống, đầu nối và tình trạng rò rỉ khí.

• Cơ cấu dẫn hướng: Kiểm tra độ rơ, độ sạch và tình trạng bôi trơn theo hướng dẫn bảo trì của thiết bị.

• Đồ gá và chặn hành trình: Kiểm tra độ chắc chắn của bulông, chốt định vị và vị trí điều chỉnh.

• Cảm biến và bảng điều khiển: Kiểm tra tín hiệu, dây dẫn, nút thao tác và trạng thái hoạt động của bộ đếm.

• Chức năng an toàn: Kiểm tra dừng khẩn cấp và các chức năng bảo vệ theo quy trình nghiệm thu, bảo trì đã thiết lập.

Trước khi vệ sinh, điều chỉnh đồ gá hoặc thực hiện bảo trì bên trong vùng chuyển động, cần ngắt nguồn năng lượng và xử lý năng lượng khí nén còn tích tụ theo quy trình an toàn của nhà máy.

Câu hỏi thường gặp về máy ép lắp chi tiết bằng khí nén

Máy ép lắp chi tiết bằng khí nén có tự động hoàn toàn không?

Không nhất thiết. Máy có thể tự động thực hiện chu trình ép sau khi người vận hành đặt chi tiết và khởi động. Việc cấp phôi, lấy sản phẩm và chuyển công đoạn vẫn có thể cần thao tác thủ công.

Một máy có thể ép lắp nhiều loại sản phẩm không?

Có thể, nếu kết cấu máy và phương án đồ gá đáp ứng yêu cầu của từng sản phẩm. Cần đánh giá khả năng thay đồ gá, điều chỉnh hành trình và lực ép trước khi xác nhận phạm vi sử dụng chung.

Đồ gá căn tâm có dùng để kiểm tra từng sản phẩm sau ép không?

Không. Trong cấu hình được mô tả, đồ gá căn tâm hỗ trợ căn chỉnh tương quan giữa đồ gá trên và dưới khi thiết lập máy, sau đó được tháo ra trước khi sản xuất. Việc kiểm tra sản phẩm hoàn thiện cần sử dụng phương pháp và dụng cụ đo phù hợp với tiêu chí chất lượng.

Cần cung cấp thông tin gì để thiết kế máy ép lắp theo yêu cầu?

Doanh nghiệp nên cung cấp bản vẽ hoặc mẫu sản phẩm, vật liệu chi tiết, yêu cầu lắp ghép, lực ép dự kiến, hành trình, sản lượng mục tiêu và tiêu chí kiểm tra sau lắp. Nếu chưa có đủ thông số, có thể bắt đầu bằng việc đánh giá mẫu và thử nghiệm phương án ép.

CNC VINA thiết kế máy ép lắp chi tiết bằng khí nén theo yêu cầu

Máy ép lắp chi tiết bằng khí nén được định hướng cho các công đoạn lắp ráp theo phương đứng với đồ gá phù hợp từng sản phẩm. Cấu hình máy có thể được xem xét dựa trên hình dạng chi tiết, chuẩn định vị, lực ép, hành trình và yêu cầu thao tác của nhà máy. CNC VINA có thể phối hợp thiết kế đồ gá, cơ cấu dẫn hướng, chặn hành trình và trình tự điều khiển theo phương án kỹ thuật đã thống nhất. Trước khi chế tạo, doanh nghiệp nên cung cấp bản vẽ hoặc mẫu chi tiết cùng tiêu chí chất lượng sau lắp để đánh giá khả năng ứng dụng. Phương án cuối cùng cần được xác nhận bằng dữ liệu kỹ thuật và thử nghiệm phù hợp với sản phẩm thực tế.

Liên hệ CNC VINA để trao đổi yêu cầu và đề xuất phương án máy ép lắp chi tiết bằng khí nén phù hợp.
