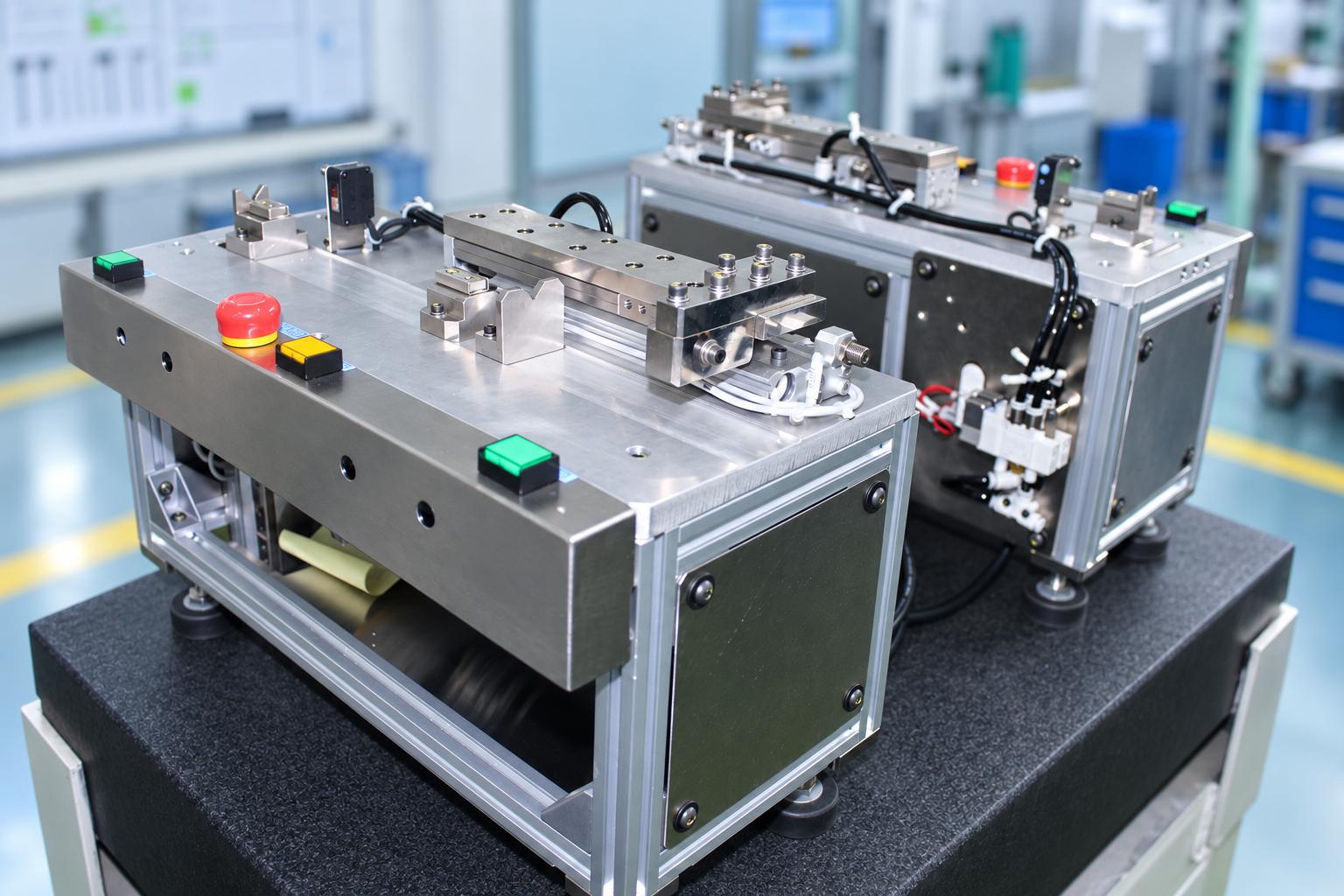

Máy ép lắp bánh răng vào cụm con lăn bán tự động

Thiết bị giúp cơ giới hóa thao tác ép lắp, giảm việc tác động lực trực tiếp bằng tay và hỗ trợ duy trì hướng lắp thông qua đồ gá chuyên dùng. Với thiết kế đặt bàn, máy phù hợp bố trí tại các trạm lắp ráp bán tự động trong nhà máy sản xuất linh kiện và cụm cơ khí. CNC VINA có thể khảo sát điều chỉnh đồ gá, cơ cấu ép và phương án điều khiển theo kích thước, đặc điểm sản phẩm thực tế.

Máy ép lắp bánh răng là gì?

Máy ép lắp bánh răng là thiết bị sử dụng cơ cấu ép để lắp bánh răng vào trục hoặc cụm chi tiết theo vị trí xác định. Máy ép lắp bánh răng CNC VINA sử dụng xi lanh khí nén, kết hợp đồ gá định vị và cảm biến để thực hiện công đoạn lắp bán tự động. Trong quá trình lắp ráp cụm con lăn, bánh răng cần được đưa vào đúng vị trí trên trục theo yêu cầu thiết kế. Hướng tác động của lực ép, vị trí đỡ trục và độ chính xác của đồ gá là những yếu tố ảnh hưởng trực tiếp đến quá trình lắp. Máy lắp bánh răng vào trục của CNC VINA sử dụng cơ cấu đẩy theo phương ngang để thực hiện chuyển động lắp ráp. Cụm con lăn được đặt trên các gối đỡ, bánh răng bố trí tại vị trí tương ứng với đầu trục. Khi nhận lệnh khởi động và đáp ứng các điều kiện cho phép, xi lanh tiến hành đẩy bánh răng vào vị trí lắp. Phương án này phù hợp với những công đoạn cần cơ giới hóa thao tác ép lắp nhưng vẫn sử dụng nhân công để cấp và lấy sản phẩm.

Đặc điểm và lợi ích của máy ép lắp bánh răng

Máy ép lắp bánh răng bán tự động CNC VINA được thiết kế dựa trên đặc điểm của cụm con lăn và yêu cầu lắp ráp thực tế. Thiết bị kết hợp cơ cấu khí nén, đồ gá chuyên dùng và hệ thống điều khiển để thực hiện chu trình theo trình tự xác định.

Đặc điểm nổi bật

• Ép lắp bằng khí nén: Xi lanh thực hiện chuyển động đẩy bánh răng vào cụm con lăn theo phương ngang, thay thế thao tác tạo lực ép trực tiếp bằng tay.
• Đồ gá định vị chuyên dùng: Gối đỡ và vị trí đặt bánh răng được thiết kế phù hợp với hình dạng, kích thước của cụm sản phẩm.
• Cơ cấu chặn phối hợp: Hỗ trợ tạo vị trí tỳ trong quá trình ép và hạ xuống khi cần lấy sản phẩm.
• Điều khiển bằng PLC và cảm biến: Phối hợp tín hiệu hiện diện sản phẩm, trạng thái hành trình và chuyển động của các cơ cấu.
• Vận hành bán tự động: Người vận hành đặt chi tiết, nhấn đồng thời hai nút Start và lấy cụm sau lắp. Máy có nút Reset, dừng khẩn, đèn và còi báo trạng thái.

Lợi ích trong sản xuất

Giảm thao tác ép lắp thủ công

Thay vì sử dụng lực tay hoặc dụng cụ ép thủ công, máy ép lắp khí nén thực hiện chuyển động đẩy bằng xi lanh. Người vận hành tập trung vào việc chuẩn bị, gá đặt và lấy sản phẩm, giúp phân chia rõ thao tác thủ công và chuyển động do máy thực hiện.

Hỗ trợ duy trì hướng lắp

Đồ gá ép lắp bánh răng được thiết kế theo cụm sản phẩm, tạo vị trí đỡ trục và định hướng bánh răng trước khi ép. Việc sử dụng chuẩn gá phù hợp giúp hạn chế sai lệch do đặt chi tiết không đúng tư thế. Chất lượng mối lắp vẫn cần được kiểm tra theo dung sai và tiêu chí sản phẩm.

Tổ chức chu trình làm việc rõ ràng

Hệ thống PLC kết hợp cảm biến để kiểm soát điều kiện khởi động, chuyển động tiến và hồi của đầu đẩy, cũng như trạng thái của cơ cấu chặn. Khi thiếu điều kiện vận hành, máy có thể đưa ra cảnh báo để người vận hành kiểm tra.

Phù hợp với trạm lắp ráp bán tự động

Thiết bị có dạng đặt bàn, phù hợp bố trí tại công đoạn lắp bánh răng trong dây chuyền đang sử dụng thao tác cấp và lấy sản phẩm bằng tay. Khi cần tăng mức tự động hóa, doanh nghiệp có thể khảo sát bổ sung cơ cấu cấp liệu, lấy sản phẩm hoặc kiểm tra sau lắp.

Cấu tạo máy ép lắp bánh răng khí nén

Máy ép lắp bánh răng CNC VINA gồm các bộ phận chính: đồ gá định vị, cụm xi lanh đẩy, cơ cấu chặn, hệ thống cảm biến, bộ điều khiển PLC và cụm khí nén. Các cơ cấu được bố trí theo hướng lắp bánh răng vào cụm con lăn, đồng thời tạo khoảng thao tác để người vận hành đặt và lấy sản phẩm.

Đồ gá định vị và gối đỡ trục

Đồ gá có nhiệm vụ giữ cụm con lăn ở tư thế phù hợp trong quá trình ép lắp. Các gối đỡ được bố trí dọc theo trục, tạo vị trí đặt sản phẩm theo phương ngang. Bề mặt đỡ có biên dạng tương ứng với trục con lăn, kết hợp nam châm hỗ trợ giữ chi tiết trong cấu hình máy hiện tại. Bánh răng được đặt tại vị trí lắp tương ứng với đầu trục và hướng chuyển động của cơ cấu đẩy. Khi thiết kế đồ gá ép lắp bánh răng, cần xác định mặt chuẩn, khoảng cách giữa các gối đỡ, vùng tiếp xúc và vị trí chịu lực. Đối với trục dài hoặc chi tiết có yêu cầu bảo vệ bề mặt, phương án gá phải bảo đảm khả năng đỡ sản phẩm trong quá trình ép. Nếu sử dụng máy cho nhiều kích thước con lăn, CNC VINA có thể khảo sát thiết kế bộ gá thay thế hoặc điều chỉnh theo từng nhóm sản phẩm.

Cụm xi lanh đẩy và cơ cấu chặn

Cụm đẩy sử dụng xi lanh khí nén để đưa bánh răng vào vị trí lắp trên trục con lăn. Đầu đẩy tiếp xúc với vùng đã xác định trên bánh răng, thực hiện chuyển động theo phương ngang. Hệ thống dẫn hướng hỗ trợ duy trì hướng chuyển động của đầu đẩy. Van khí nén và bộ tiết lưu phối hợp điều khiển quá trình tiến, lùi của xi lanh. Lực ép và hành trình làm việc cần được lựa chọn theo kích thước trục, bánh răng, kiểu mối lắp và yêu cầu kỹ thuật của sản phẩm. Các thông số này được xác định trong quá trình thiết kế và thử mẫu.

Bên cạnh cụm đẩy, máy có cơ cấu chặn tạo vị trí tỳ cho sản phẩm khi ép lắp. Sau khi đầu đẩy hồi về, cơ cấu chặn hạ xuống để người vận hành lấy cụm đã hoàn thành. Khi sản phẩm được lấy ra và các điều kiện hành trình được đáp ứng, cơ cấu chặn nâng về vị trí chuẩn bị cho chu trình tiếp theo.

Cảm biến và hệ thống điều khiển PLC

Máy lắp ráp bán tự động CNC VINA sử dụng cảm biến quang để nhận biết sự hiện diện của cụm con lăn trên đồ gá. Các cảm biến hành trình theo dõi trạng thái tiến, lùi của xi lanh đẩy và vị trí trên, dưới của cơ cấu chặn. Tín hiệu cảm biến được đưa về PLC để phối hợp hoạt động của các cơ cấu theo chương trình điều khiển.

Hệ thống điều khiển gồm các chức năng chính:

• Tiếp nhận lệnh khởi động từ hai nút Start.
• Kiểm tra tín hiệu hiện diện sản phẩm và trạng thái cơ cấu.
• Điều khiển van khí nén thực hiện chu trình ép lắp.
• Theo dõi tín hiệu hành trình để phối hợp chuyển động.
• Hỗ trợ Reset và cảnh báo khi phát sinh trạng thái cần kiểm tra.

Cảm biến trong cấu hình hiện tại phục vụ nhận biết trạng thái và phối hợp chu trình, không thay thế hệ thống kiểm tra chất lượng mối lắp. Nếu cần theo dõi lực ép, vị trí bánh răng hoặc đánh giá chất lượng tự động, CNC VINA có thể khảo sát bổ sung cảm biến đo và phương án kiểm tra theo yêu cầu.

Hệ thống khí nén và cụm vận hành

Hệ thống khí nén gồm bộ lọc, điều áp, van điều khiển, đường khí và các xi lanh chấp hành. Nguồn khí được cấp đến cơ cấu đẩy và cơ cấu chặn để thực hiện chuyển động theo chương trình. Cụm điều khiển được bố trí tại vị trí thuận tiện cho người vận hành, gồm hai nút Start, nút Reset, dừng khẩn cùng đèn và còi báo.

Khi lắp đặt, cần kiểm tra nguồn điện, áp suất khí, đầu nối, độ ổn định của bàn thao tác và khoảng không gian cần thiết để đặt, lấy sản phẩm.

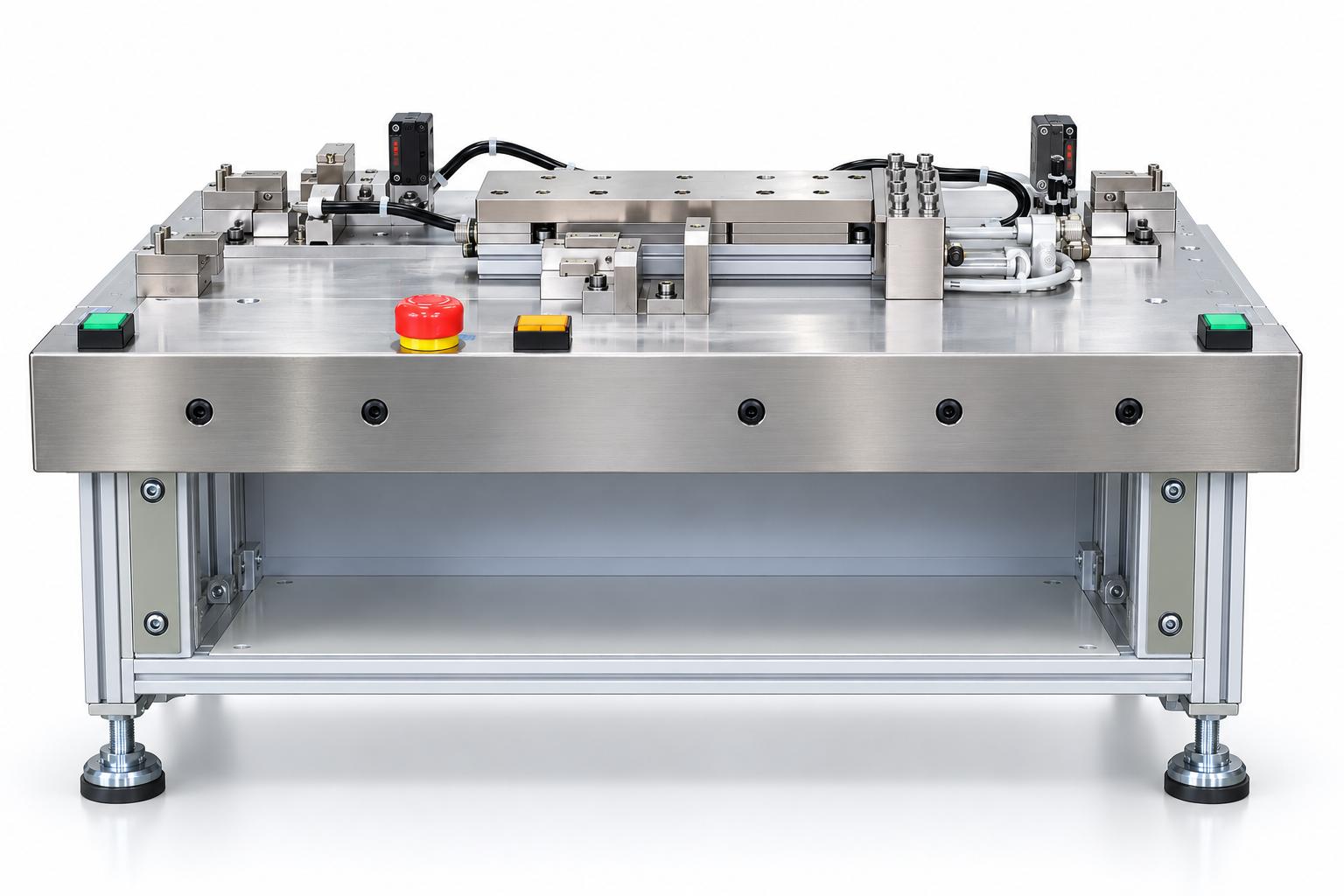

Nguyên lý hoạt động của máy ép lắp bánh răng

Máy ép lắp bánh răng hoạt động theo chu trình bán tự động. Người vận hành thực hiện thao tác đặt chi tiết và lấy sản phẩm, trong khi PLC điều khiển chuyển động của các cơ cấu khí nén dựa trên tín hiệu cảm biến.

Bước 1: Chuẩn bị và đưa máy về trạng thái gốc

Người vận hành kiểm tra đồ gá, đầu đẩy, nguồn điện, khí nén và các điều kiện vận hành. Ở trạng thái gốc, xi lanh đẩy đã lùi và cơ cấu chặn ở vị trí trên. Nút Reset được sử dụng để khởi tạo hoặc khôi phục trạng thái máy theo hướng dẫn vận hành.

Bước 2: Đặt cụm con lăn và bánh răng

Cụm con lăn được đặt lên các gối đỡ của đồ gá. Bánh răng được đưa vào vị trí lắp tương ứng với đầu trục. Cảm biến quang nhận biết sự hiện diện của cụm con lăn. Người vận hành kiểm tra tư thế gá và vị trí bánh răng trước khi khởi động.

Bước 3: Thực hiện ép lắp bánh răng

Khi các điều kiện cho phép được đáp ứng, người vận hành nhấn đồng thời hai nút Start. PLC điều khiển xi lanh đẩy tiến theo phương ngang, đưa bánh răng vào cụm con lăn. Sau khi cơ cấu đạt trạng thái hành trình theo chương trình, đầu đẩy hồi về vị trí ban đầu.

Bước 4: Lấy sản phẩm sau lắp

Khi đầu đẩy đã lùi, cơ cấu chặn hạ xuống để tạo khoảng trống lấy sản phẩm. Người vận hành lấy cụm con lăn đã lắp bánh răng ra khỏi đồ gá. Sau khi tín hiệu hiện diện sản phẩm và trạng thái cơ cấu đáp ứng điều kiện, chặn nâng về vị trí chuẩn bị cho lượt tiếp theo. Trong quá trình vận hành, nếu thiếu tín hiệu hiện diện hoặc cơ cấu chưa đạt vị trí yêu cầu, máy cần được kiểm tra trước khi khởi động lại. Trường hợp chi tiết đã được đặt vào nhưng chưa thực hiện ép lắp cũng cần tuân thủ hướng dẫn xử lý và cảnh báo của thiết bị.

Thông số kỹ thuật máy ép lắp bánh răng

Dưới đây là bảng thông số kỹ thuật tham khảo của máy ép lắp bánh răng vào cụm con lăn CNC VINA. Cấu hình cụ thể có thể được điều chỉnh theo yêu cầu sản phẩm và điều kiện sản xuất.

Lưu ý: Chu kỳ 4 giây là giá trị tham khảo, cần xác nhận phạm vi tính khi chạy thử và chưa đủ để xác định sản lượng thực tế. Thời gian đặt chi tiết, lấy sản phẩm và xử lý phát sinh cần được tính riêng nếu chưa bao gồm trong chu kỳ công bố.

Áp suất làm việc và công suất nguồn cần được đối chiếu với cấu hình máy thực tế. Giá trị 0,1 kVA không đại diện cho tổng điện năng tiêu thụ của toàn bộ hệ thống, bao gồm thiết bị tạo khí nén.

Ứng dụng của máy lắp bánh răng trong sản xuất

Máy ép lắp bánh răng CNC VINA được phát triển cho công đoạn lắp bánh răng vào cụm con lăn. Nguyên tắc gá đỡ và ép lắp bằng khí nén cũng có thể được khảo sát để thiết kế các trạm lắp ráp cơ khí khác.

Lắp bánh răng vào cụm con lăn

Đây là ứng dụng trực tiếp của máy. Thiết bị thực hiện công đoạn đưa bánh răng vào vị trí xác định trên trục con lăn trước khi chuyển sang bước kiểm tra hoặc lắp ráp tiếp theo. Máy phù hợp với cụm sản phẩm có hướng lắp rõ ràng, có thể định vị bằng đồ gá và có yêu cầu mối lắp nằm trong khả năng của cơ cấu ép khí nén.

Lắp ráp các cụm truyền động nhỏ

Đối với những cụm truyền động sử dụng bánh răng lắp trên đầu trục, doanh nghiệp có thể tham khảo phương án gá đỡ trục và ép lắp theo phương ngang. Khi triển khai cho sản phẩm khác, cần xác định kích thước, vật liệu, kiểu lắp, lực ép và vị trí tiếp xúc. Đồ gá và cơ cấu chấp hành phải được thiết kế phù hợp với từng loại cụm chi tiết.

Thiết kế trạm lắp puly và bạc theo yêu cầu

Ngoài bánh răng, nguyên tắc ép lắp có thể được khảo sát cho các chi tiết như puly, bạc hoặc những bộ phận cần lắp lên trục. Đây là các phương án thiết kế mở rộng, không phải chức năng mặc định của máy hiện tại. CNC VINA sẽ đánh giá khả năng áp dụng dựa trên bản vẽ, mẫu sản phẩm và yêu cầu công nghệ trước khi đề xuất cấu hình.

Tích hợp vào dây chuyền lắp ráp bán tự động

Máy lắp ráp cụm con lăn có thiết kế đặt bàn, phù hợp bố trí thành một trạm trong dây chuyền sản xuất. Khi triển khai, doanh nghiệp cần xem xét vị trí khay cấp chi tiết, khay chứa sản phẩm hoàn thành, không gian thao tác và nhịp làm việc của công đoạn trước, sau. Nếu cần cấp liệu hoặc lấy sản phẩm tự động, CNC VINA có thể khảo sát bổ sung cơ cấu phù hợp trong phương án thiết kế mới.

Câu hỏi thường gặp về máy ép lắp bánh răng

Máy ép lắp bánh răng CNC VINA có tự động cấp liệu không?

Cấu hình hiện tại vận hành bán tự động, người vận hành đặt bánh răng và cụm con lăn vào đồ gá, sau đó lấy sản phẩm hoàn thành. Máy tự thực hiện chuyển động ép lắp theo chương trình. CNC VINA có thể khảo sát bổ sung cấp liệu tự động theo yêu cầu.

Máy có kiểm tra được chất lượng mối lắp không?

Cảm biến hiện tại phục vụ nhận biết sự hiện diện của cụm con lăn và trạng thái hành trình. Để kiểm tra chất lượng mối lắp tự động, cần bổ sung phương án đo lực, vị trí hoặc tiêu chí kiểm tra tương ứng với sản phẩm.

Máy có thể lắp nhiều kích thước bánh răng và con lăn không?

Có thể khảo sát thiết kế máy cho một nhóm sản phẩm với các kích thước khác nhau. Khả năng sử dụng chung phụ thuộc vào kích thước, vị trí lắp, lực ép và phạm vi điều chỉnh của đồ gá. Cấu hình cụ thể cần được xác nhận qua thử mẫu.

Chu kỳ 4 giây có phải là thời gian hoàn thành một sản phẩm không?

Chu kỳ 4 giây là thông số tham khảo và cần xác nhận phạm vi tính khi chạy thử. Để xác định thời gian hoàn thành thực tế, cần xem xét thêm thao tác đặt, lấy sản phẩm và các điều kiện vận hành của trạm.

Doanh nghiệp cần cung cấp thông tin gì khi đặt thiết kế máy?

Doanh nghiệp nên chuẩn bị bản vẽ, mẫu bánh răng và cụm con lăn, yêu cầu chất lượng sau lắp, sản lượng mong muốn và điều kiện bố trí thiết bị. Đây là cơ sở để CNC VINA lựa chọn đồ gá, cơ cấu ép và phương án điều khiển phù hợp.

CNC VINA thiết kế máy ép lắp bánh răng theo yêu cầu

Với kinh nghiệm trong lĩnh vực thiết kế, chế tạo máy và hệ thống tự động hóa công nghiệp, CNC VINA cung cấp giải pháp máy ép lắp bánh răng phù hợp với đặc điểm sản phẩm và yêu cầu sản xuất của doanh nghiệp. Thiết bị được nghiên cứu dựa trên bản vẽ, mẫu thực tế và các tiêu chí kỹ thuật của công đoạn lắp ráp. Bên cạnh cấu hình máy lắp bánh răng vào cụm con lăn bán tự động, CNC VINA có thể khảo sát điều chỉnh đồ gá, cơ cấu ép, hệ thống điều khiển hoặc bổ sung các chức năng theo nhu cầu. Quá trình thiết kế cần xác định rõ lực ép, hành trình, vị trí lắp và phương pháp kiểm tra chất lượng. Khả năng đáp ứng được đánh giá thông qua chạy thử sản phẩm và các điều kiện nghiệm thu đã thống nhất.

Cùng CNC VINA tìm hiểu giải pháp máy lắp ráp bán tự động và thiết bị ép lắp theo yêu cầu, giúp doanh nghiệp lựa chọn phương án phù hợp với quy trình sản xuất thực tế.
