Thiết bị test trùng vết xe máy điện có vai trò như thế nào trong dây chuyền sản xuất xe máy điện?

Thiết bị test trùng vết xe máy điện là một trong những hệ thống kiểm tra quan trọng trong dây chuyền sản xuất xe máy điện hiện đại. Thiết bị giúp kiểm tra độ đồng trục giữa bánh trước và bánh sau, giúp đảm bảo xe vận hành ổn định, an toàn và đạt tiêu chuẩn kỹ thuật trước khi xuất xưởng. Trong bối cảnh thị trường ngày càng yêu cầu cao về chất lượng và độ chính xác, việc ứng dụng thiết bị test trùng vết không chỉ giúp doanh nghiệp nâng cao hiệu quả kiểm tra mà còn góp phần tối ưu chất lượng sản phẩm và trải nghiệm vận hành thực tế của người dùng.

Vậy thiết bị kiểm tra trùng vết xe máy điện là gì và có nguyên lý hoạt động như thế nào? Bài viết dưới đây hãy cùng CNC VINA tìm hiểu chi tiết nhé!

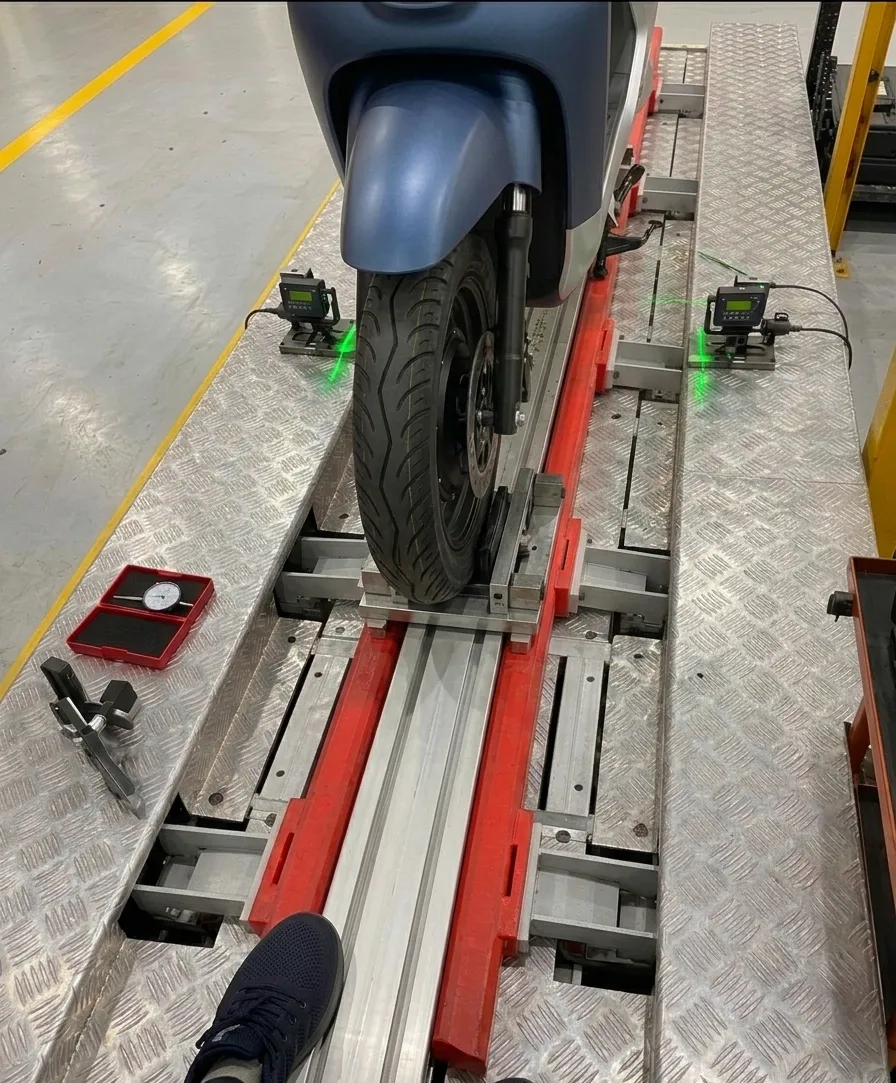

1. Thiết bị test trùng vết xe máy điện là gì?

Thiết bị kiểm tra trùng vết xe máy điện là hệ thống dùng để kiểm tra độ thẳng hàng và độ đồng nhất giữa bánh trước và bánh sau của xe. Trong quá trình vận hành, nếu bánh xe không nằm trên cùng một quỹ đạo chuyển động, xe có thể xuất hiện hiện tượng lệch lái, rung lắc, mòn lốp không đều hoặc giảm độ ổn định trong quá trình xe di chuyển.

Thông qua hệ thống cảm biến, cơ cấu dẫn hướng và phần mềm đo lường, thiết bị giúp xác định sai lệch về trục bánh xe, từ đó hỗ trợ kỹ thuật viên điều chỉnh chính xác trước khi xe xuất xưởng và đưa ra thị trường.

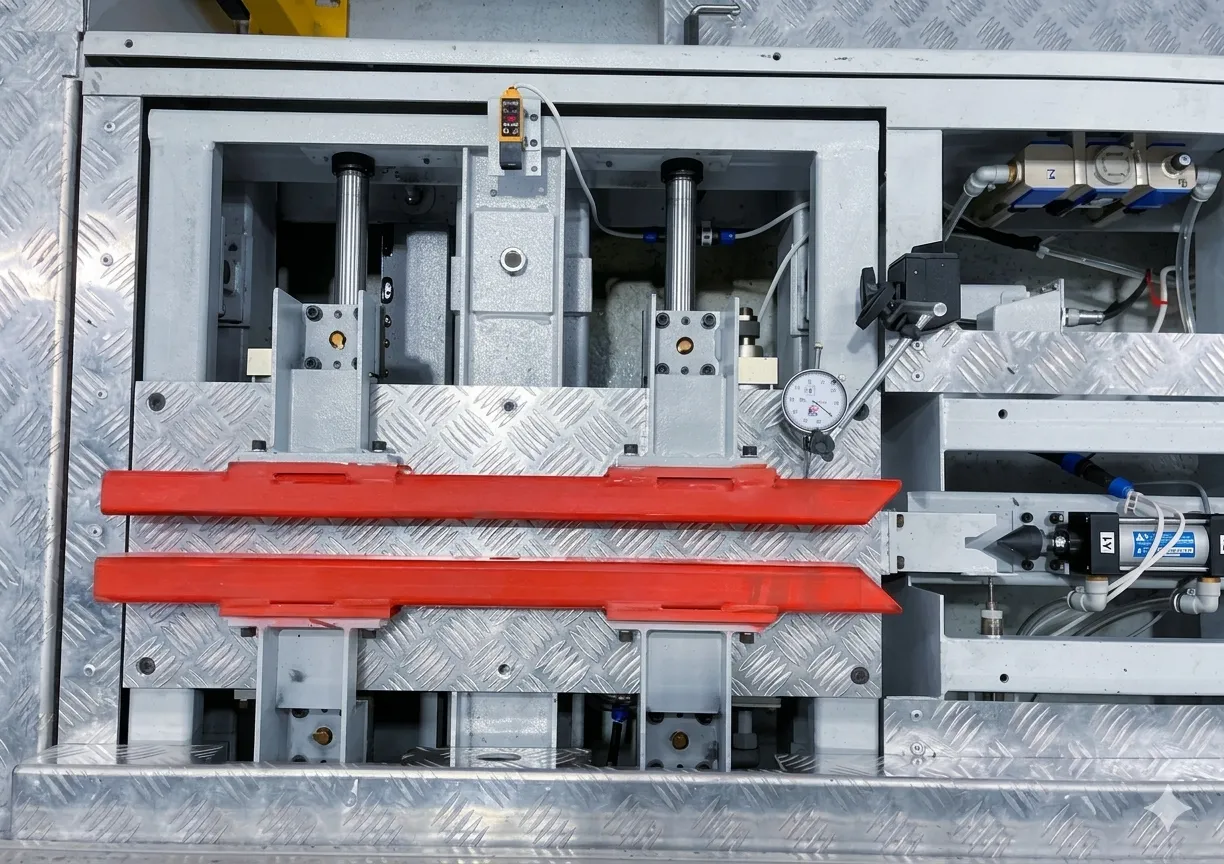

2. Cấu tạo và nguyên lý hoạt động của thiết bị kiểm tra trùng vết xe

Thiết bị test trùng vết xe máy điện gồm 2 cụm nẹp chính là cụm nẹp ngắn và cụm nẹp dài. Cụm nẹp dài trên thân băng ghế được cố định so với khung và cụm nẹp ngắn được hỗ trợ bởi thiết bị trượt, có thể trượt tự do sang trái và phải so với đường tâm của đường di chuyển của khung. Trong khi đó, cảm biến dịch chuyển có thể đo khoảng cách trượt trái - phải của nó trong thời gian thực. Khi xylanh khóa mở rộng, cụm nẹp ngắn trở về vị trí không và khóa. Khi xi lanh khóa rút lại, cụm nẹp ngắn có thể trượt tự do sang trái và phải.

Xe máy điện được thử nghiệm lái vào đồng hồ đo độ chạy của bánh xe. Khi bánh trước của xe đến giữa nẹp ngắn, nó sẽ kích hoạt cảm biến tại vị trí và hệ thống xác định rằng xe đã ở đúng vị trí. Lúc này, xe dừng lại và bánh sau của nó được đặt ở giữa nẹp dài.

Trong quá trình thử nghiệm, xylanh khóa của thân băng ghế dự bị sẽ rút lại. Đồng thời, xylanh kẹp hoạt động, nẹp dài và ngắn kẹp bánh xe. Cụm nẹp ngắn trượt với bánh trước. Lấy tâm của bánh sau được kẹp bởi nẹp dài làm tham chiếu, độ chạy giữa bánh trước và bánh sau của xe được cảm biến dịch chuyển chuyển thành tín hiệu điện. Hệ thống thu thập tín hiệu cảm biến trong thời gian thực, tính toán dữ liệu chạy bánh xe và xác định kết quả.

Sau khi kiểm tra xong, các xylanh hoạt động, nẹp dài và ngắn nhả bánh xe, cho phép xe lái ra khỏi thân băng ghế.

3. Hướng dẫn sử dụng thiết bị test trùng vết xe máy điện

Để đảm bảo thiết bi được vận hành ổn định, độ chính xác cao và tăng tuổi thọ thiết bị. Vì vậy, trong quá trình làm việc, người vận hành cần hết sức chú ý tuân thủ quy trình kiểm tra và bảo dưỡng sau mỗi công đoạn:

3.1. Quy trình kiểm tra trùng vết xe máy điện

Bước 1: Đưa xe vào vị trí kiểm tra

Bước 2: Đưa bánh trước vào khu vực kẹp

Bước 3: Kẹp cố định bánh xe

Bước 4: Khởi động quá trình bánh xe

Nhấn nút “Start” để thiết bị bắt đầu kiểm tra độ trùng vết giữa bánh trước và bánh sau. Trong quá trình kiểm tra:

• Hệ thống cảm biến sẽ thu thập dữ liệu
• Thiết bị tự động phân tích sai lệch
• Kết quả được hiển thị trực tiếp trên màn hình

Người vận hành không được tác động vào xe trong thời gian thiết bị đang hoạt động.

Bước 5: Hoàn thành kiểm tra và nhả kẹp

Sau khi quá trình kiểm tra kết thúc, hệ thống sẽ hiển thị kết quả đo. Vận hành switch theo chiều ngược lại để mở bộ kẹp bánh xe.

Bước 6: Đưa xe ra khỏi thiết bị

Điều khiển xe di chuyển ra khỏi khu vực kiểm tra theo hướng dẫn. Đảm bảo thiết bị trở về trạng thái ban đầu trước khi tiến hành kiểm tra xe tiếp theo.

3.2. Lưu ý trước khi vận hành thiết bị kiểm tra trùng vết xe máy điện

Để đảm bảo an toàn cho người vận hành và duy trì độ ổn định của thiết bị trong quá trình kiểm tra, cần tuân thủ đầy đủ các yêu cầu sau:

• Kiểm soát khu vực vận hành: Trong quá trình thiết bị hoạt động, nghiêm cấm những người không có nhiệm vụ tiếp cận khu vực kiểm tra nhằm tránh xảy ra va chạm hoặc mất an toàn lao động.
• Không kiểm tra xe vượt tải trọng cho phép: Không đưa các phương tiện có tải trọng vượt quá giới hạn thiết kế của thiết bị vào kiểm tra. Việc quá tải có thể gây biến dạng khung máy, ảnh hưởng đến độ chính xác đo lường và làm hư hỏng các bộ phận cơ khí.
• Kiểm tra áp suất lốp: Áp suất lốp của xe phải đạt đúng tiêu chuẩn kỹ thuật trước khi tiến hành test trùng vết. Lốp non hơi hoặc quá căng có thể làm sai lệch kết quả đo.
• Đảm bảo an tàn cho người vận hành: Trong suốt quá trình kiểm tra, người vận hành cần đứng đúng vị trí an toàn, tránh đưa tay hoặc chân vào khu vực kẹp bánh xe và cơ cấu chuyển động của thiết bị để phòng tránh nguy cơ chèn ép.

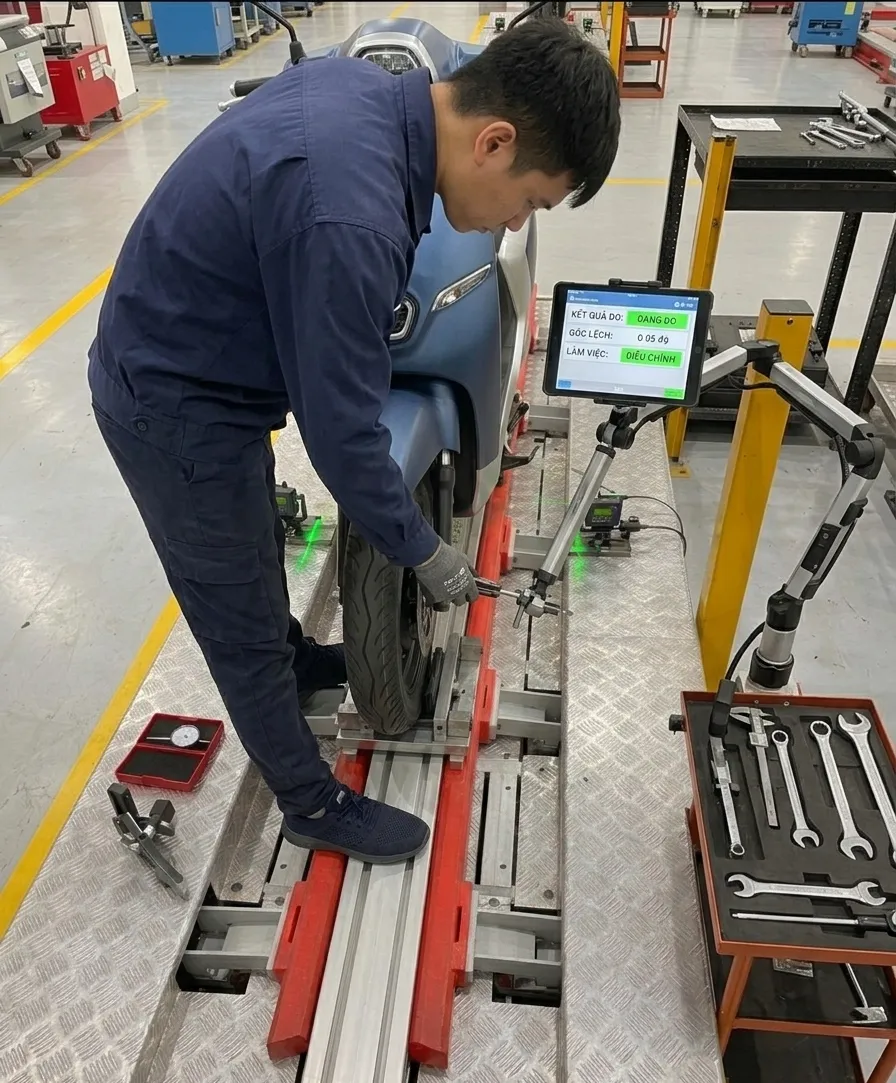

4. Vai trò của thiết bị test trùng vết trong sản xuất xe máy điện

Thiết bị test trùng vết xe máy điện giúp kiểm tra độ đồng trục giữa bánh trước và bánh sau, đảm bảo xe vận hành ổn định và chính xác hơn. Đây là thiết bị quan trọng trong dây chuyền sản xuất, góp phần nâng cao chất lượng, độ an toàn và hiệu suất vận hành của xe máy điện. Dưới đây là những vai trò nổi bật của việc ứng dụng thiết bị test trùng vết vào dây chuyền sản xuất xe máy điện:

• Đảm bảo độ an toàn khi vận hành: Độ trùng vết ảnh hưởng trực tiếp đến khả năng giữ thăng bằng và kiểm soát hướng lái của xe máy điện. Khi bánh trước và bánh sau không đồng trục, xe dễ bị lệch hướng hoặc mất ổn định ở tốc độ cao.
• Kiểm soát chất lượng xe máy điện đồng đều: Trong các dây chuyền sản xuất quy mô lớn, việc duy trì chất lượng đồng nhất giữa các sản phẩm là yêu cầu bắt buộc, thiết bị kiểm tra trùng vết xe máy điện giúp doanh nghiệp chuẩn hóa quy trình kiểm tra và giảm phụ thuộc vào đánh giá thủ công.
• Giảm hao mòn linh kiện và lốp xe: Khi hệ thống bánh xe bị lệch trục, lực ma sát và tải trọng phân bố không đều sẽ khiến lốp xe, bạc đạn và hệ thống giảm xóc bị hao mòn nhanh hơn.
• Tối ưu hiệu suất vận hành: Đối với xe máy điện, hiệu suất vận hành có ảnh hưởng trực tiếp đến khả năng tiết kiệm năng lượng và tuổi thọ pin. Nếu hệ thống bánh xe bị lệch, động cơ sẽ phải hoạt động với tải lớn hơn để duy trì hướng di chuyển, từ đó làm tăng mức tiêu thụ điện năng và giảm hiệu quả vận hành của toàn bộ hệ thống.

Thiết bị test trùng vết xe máy điện đang dần trở thành giải pháp cần thiết đối với các doanh nghiệp sản xuất xe máy điện hiện nay nhờ khả năng kiểm tra chính xác, vận hành ổn định và dễ dàng tích hợp vào dây chuyền sản xuất. Không chỉ góp phần nâng cao độ an toàn và chất lượng sản phẩm, thiết bị còn hỗ trợ tối ưu hiệu suất vận hành, giảm hao mòn linh kiện và nâng cao năng lực cạnh tranh cho doanh nghiệp trên thị trường xe máy điện ngày càng phát triển. Không chỉ góp phần cải thiện trải nghiệm vận hành thực tế của người dùng, việc đầu tư hệ thống kiểm tra trùng vết còn giúp doanh nghiệp nâng cao uy tín thương hiệu, đáp ứng các tiêu chuẩn kỹ thuật ngày càng khắt khe và gia tăng lợi thế cạnh tranh trong thị trường xe máy điện đang phát triển mạnh mẽ hiện nay. Nếu bạn đang có nhu cầu quan tâm đến thiết bị kiểm tra trùng vết xe máy điện hoặc các sản phẩm liên quan đến ngành ô tô – xe máy, hãy liên hệ ngay với CNC VINA để nhận được tư vấn phù hợp với sản phẩm của công ty bạn nhé.
