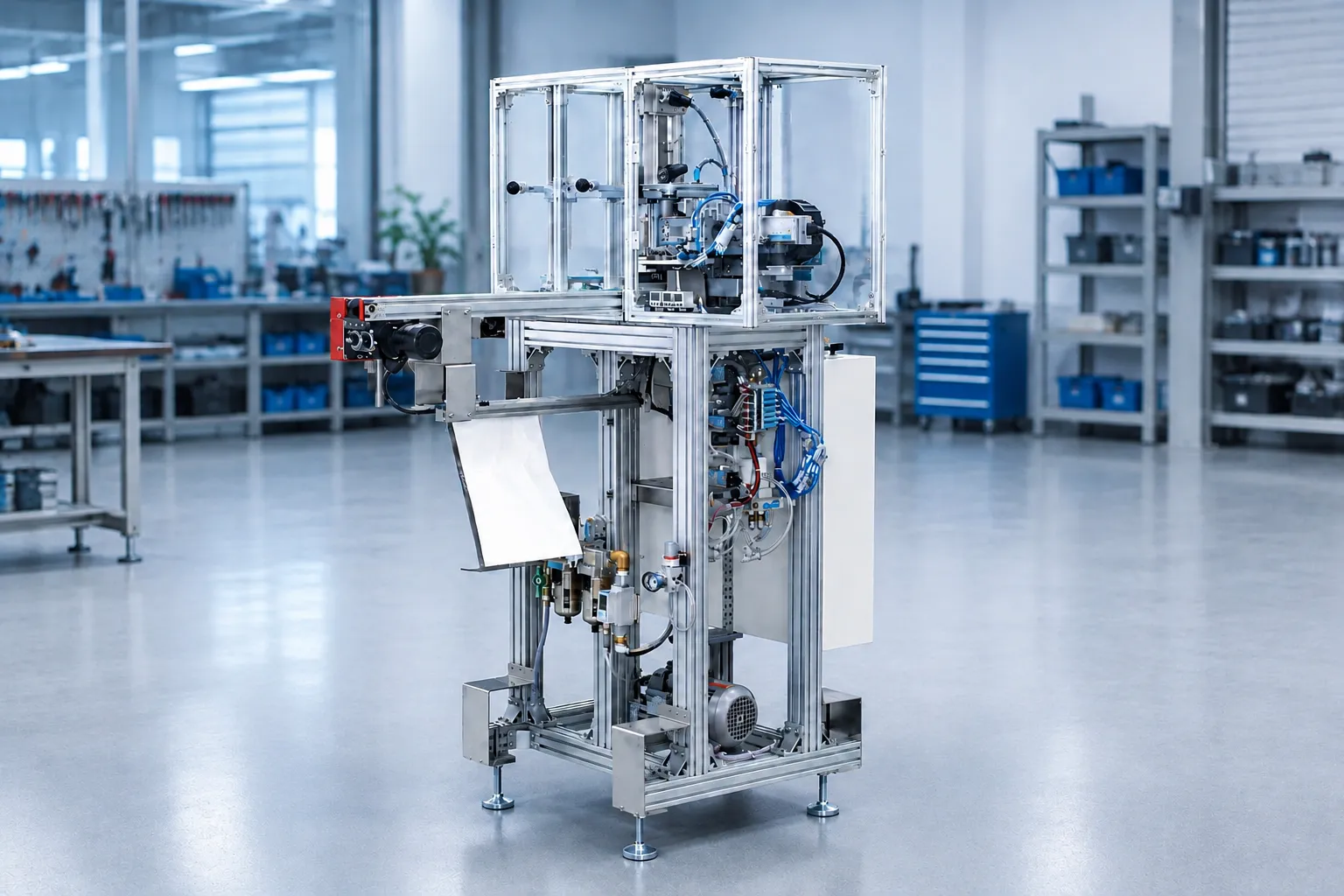

Máy cắt bavia màng loa tự động

Giới thiệu máy cắt bavia màng loa tự động

Máy cắt bavia màng loa tự động là thiết bị chuyên dụng được CNC VINA thiết kế và chế tạo nhằm tự động hóa công đoạn loại bỏ phần bavia phát sinh sau quá trình ép, đúc màng loa. Máy sử dụng JIG định vị, cơ cấu Robot Cylinder, khuôn dập cắt, hệ thống băng tải và cảm biến để thực hiện tuần tự các thao tác cấp sản phẩm, đưa sản phẩm vào vị trí cắt, xử lý bavia và đưa sản phẩm sau gia công ra ngoài. Đối với sản phẩm màng loa, phần bavia sau công đoạn ép hoặc đúc cần được loại bỏ trước khi chuyển sang các bước xử lý và lắp ráp tiếp theo. Khi thực hiện thủ công, công đoạn này đòi hỏi người vận hành phải liên tục định vị và xử lý từng sản phẩm, trong khi chất lượng đường cắt có thể phụ thuộc vào thao tác của từng người. Với dây chuyền có sản lượng lớn, việc tự động hóa công đoạn cắt bavia giúp kiểm soát tốt hơn về vị trí, trình tự và thời gian xử lý.

Máy cắt bavia màng loa của CNC VINA được phát triển theo model và yêu cầu công nghệ cụ thể của từng sản phẩm. Cấu trúc máy được bố trí theo dạng module, trong đó khu vực cấp sản phẩm, cơ cấu gắp, khuôn dập và hệ thống vận chuyển được phối hợp thành một chu trình tự động. Ngoài màng loa, nguyên lý này cũng có thể được nghiên cứu để áp dụng cho một số sản phẩm ép phun nhựa có yêu cầu loại bỏ bavia bằng khuôn.

Máy cắt bavia màng loa tự động là gì?

Máy cắt bavia màng loa tự động là hệ thống dùng để tách phần bavia hoặc vật liệu dư ra khỏi màng loa sau công đoạn ép, đúc. Thay vì sử dụng dao hoặc dụng cụ cắt để xử lý từng sản phẩm bằng tay, máy đưa sản phẩm vào khuôn cắt theo vị trí đã xác định và thực hiện thao tác cắt tự động. Một chu trình cơ bản của máy bao gồm tiếp nhận sản phẩm trên JIG, vận chuyển đến vị trí cấp liệu, gắp sản phẩm vào khuôn dập, thực hiện cắt bavia và đưa sản phẩm sau xử lý ra băng tải đầu ra. Các cảm biến được bố trí tại những vị trí cần kiểm soát để xác nhận trạng thái sản phẩm và cơ cấu trước khi máy thực hiện bước tiếp theo.

Điểm quan trọng của thiết bị là khả năng kiểm soát vị trí sản phẩm trước khi cắt. Đối với màng loa có biên dạng yêu cầu độ chính xác cao, sản phẩm cần được đặt đúng tương quan với khuôn. Vì vậy, JIG, cơ cấu gắp và khuôn dập được thiết kế đồng bộ theo từng model sản phẩm.

Cấu tạo của máy cắt bavia màng loa tự động

Hệ thống cấp và vận chuyển sản phẩm

Sau khi hoàn thành công đoạn ép hoặc đúc, màng loa được đặt trên JIG chuyên dụng. JIG di chuyển trên băng tải đến vị trí cấp sản phẩm của máy. Việc sử dụng JIG giúp duy trì vị trí tương đối ổn định của sản phẩm trong quá trình vận chuyển. Khi đến vị trí quy định, hệ thống xác nhận trạng thái và cơ cấu gắp tiếp nhận màng loa để đưa vào khu vực dập cắt. Sau khi sản phẩm được xử lý, cơ cấu gắp đưa sản phẩm lên băng tải đầu ra. JIG sau đó có thể hồi về vị trí ban đầu để tiếp tục nhận sản phẩm cho chu kỳ tiếp theo.

Cơ cấu Robot Cylinder

Robot Cylinder là cơ cấu chuyển động chính đảm nhiệm thao tác cấp sản phẩm vào khuôn và lấy sản phẩm sau khi cắt. Cơ cấu được điều khiển theo hành trình đã thiết lập, giúp quá trình đưa sản phẩm vào và ra khỏi khuôn diễn ra theo trình tự ổn định. Đối với máy cắt bavia, độ chính xác của cơ cấu cấp sản phẩm có vai trò quan trọng vì vị trí của màng loa trước khi dập ảnh hưởng trực tiếp đến biên dạng đường cắt. Vì vậy, cơ cấu Robot Cylinder được phối hợp với JIG và các điểm kiểm tra vị trí để đảm bảo sản phẩm được đưa đến đúng vị trí làm việc.

Khuôn dập cắt bavia

Khuôn dập là cụm trực tiếp thực hiện thao tác loại bỏ phần bavia khỏi màng loa. Biên dạng khuôn được chế tạo dựa trên hình dạng và vị trí phần bavia cần xử lý của từng model sản phẩm. Việc sử dụng khuôn chuyên dụng cho phép thao tác cắt được lặp lại theo cùng một biên dạng trong mỗi chu kỳ. Đây là cơ sở để duy trì tính đồng đều của sản phẩm sau khi xử lý. Khi khách hàng có nhiều model màng loa khác nhau, phương án khuôn và cơ cấu gá có thể được thiết kế tương ứng với từng sản phẩm thay vì sử dụng một cấu hình cố định cho tất cả model.

Hệ thống cảm biến

Các vị trí gắp và cắt được bố trí cảm biến để kiểm tra trạng thái và vị trí sản phẩm. Hệ thống này giúp máy xác nhận các điều kiện cần thiết trước khi thực hiện thao tác tiếp theo. Việc kiểm tra bằng cảm biến đặc biệt cần thiết tại khu vực khuôn dập. Sản phẩm cần được đưa vào đúng vị trí trước khi thực hiện chu trình cắt nhằm hạn chế các trường hợp sai lệch do cấp phôi không chính xác.

Hệ thống khí nén và điều khiển

Máy được bố trí cụm khí nén và các phần tử điều khiển bên trong khu vực thân máy. Hệ thống này cung cấp và điều khiển nguồn khí cho các cơ cấu chấp hành sử dụng khí nén trong quá trình cấp, gắp và xử lý sản phẩm. Các cơ cấu được phối hợp theo chương trình điều khiển để đảm bảo máy thực hiện đúng thứ tự: nhận sản phẩm, định vị, gắp, cắt, lấy sản phẩm ra và chuyển sang chu kỳ tiếp theo.

Nguyên lý hoạt động của máy cắt bavia màng loa

Quy trình vận hành của máy được thiết kế theo hướng tự động hóa liên tục, giảm tối đa thao tác trực tiếp của người vận hành.

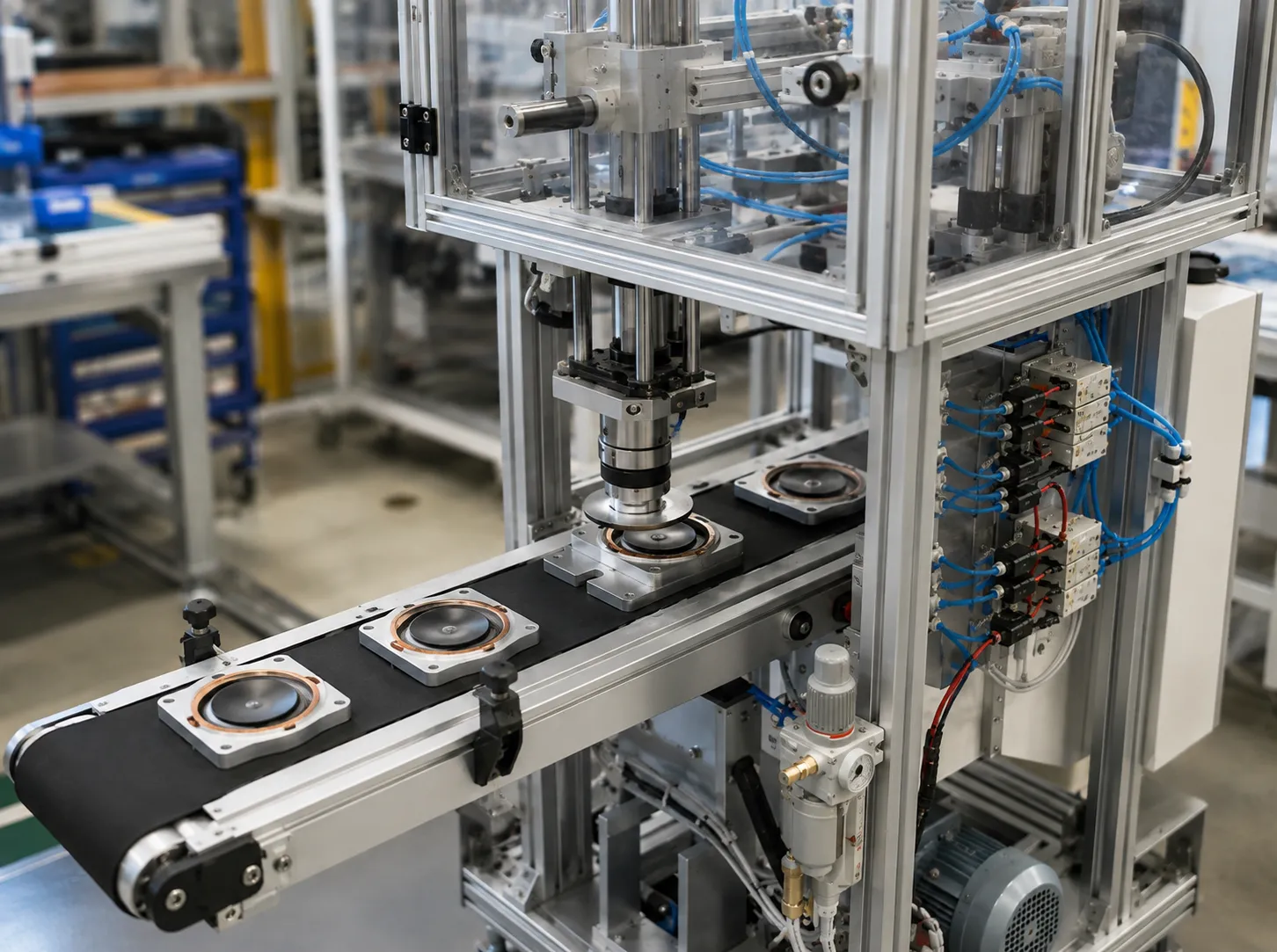

Trước tiên, màng loa sau công đoạn ép hoặc đúc được đặt lên JIG. JIG mang sản phẩm di chuyển trên băng tải đến vị trí cấp liệu của máy. Khi JIG đến đúng vị trí, cảm biến xác nhận trạng thái và hệ thống điều khiển cho phép cơ cấu gắp bắt đầu hoạt động.

Robot Cylinder di chuyển cơ cấu gắp đến vị trí lấy sản phẩm. Màng loa được gắp ra khỏi JIG và đưa vào khuôn dập. Tại khu vực này, sản phẩm được định vị theo các điểm chuẩn đã được thiết kế để đảm bảo tương quan giữa sản phẩm và biên dạng khuôn.

Sau khi hệ thống xác nhận điều kiện cắt đạt yêu cầu, cơ cấu dập thực hiện thao tác cắt. Phần bavia nằm ngoài biên dạng yêu cầu được tách khỏi màng loa, trong khi phần sản phẩm cần giữ lại được duy trì theo hình dạng thiết kế.

Kết thúc quá trình dập, cơ cấu Robot Cylinder lấy màng loa ra khỏi khuôn và đưa sản phẩm đến băng tải đầu ra. Sản phẩm sau khi cắt tiếp tục được chuyển sang công đoạn tiếp theo, còn JIG được đưa về vị trí ban đầu để nhận sản phẩm mới. Toàn bộ quá trình được lặp lại theo chu kỳ đã cài đặt. Các cảm biến tại vị trí gắp và cắt giúp hệ thống kiểm soát điều kiện vận hành, từ đó hạn chế việc thực hiện sai chu trình khi sản phẩm chưa nằm đúng vị trí.

Ưu điểm của máy cắt bavia màng loa tự động

Tự động hóa công đoạn xử lý bavia

Máy thay thế chuỗi thao tác thủ công bằng một quy trình tự động từ cấp sản phẩm, gắp vào khuôn, cắt bavia đến đưa sản phẩm ra ngoài. Người vận hành chủ yếu thực hiện công việc cấp liệu, theo dõi và kiểm soát thiết bị thay vì phải trực tiếp xử lý từng sản phẩm.

Đảm bảo tính đồng đều của sản phẩm

Khuôn dập được chế tạo theo biên dạng yêu cầu và sử dụng trong các chu kỳ lặp lại. Khi sản phẩm được định vị chính xác trước khi cắt, đường cắt giữa các sản phẩm có tính ổn định và đồng đều hơn so với phương pháp thủ công.

Nâng cao năng suất

Chu trình cấp và cắt được thực hiện liên tục theo chương trình điều khiển. Máy có thể duy trì tốc độ xử lý ổn định, phù hợp với các dây chuyền có nhu cầu sản xuất lớn và yêu cầu giảm thời gian thao tác cho từng sản phẩm.

Giảm phụ thuộc vào thao tác của người vận hành

Với phương pháp thủ công, kết quả cắt có thể phụ thuộc vào kỹ năng và sự ổn định của người thực hiện. Máy tự động sử dụng JIG, cơ cấu gắp, khuôn và cảm biến để kiểm soát các bước quan trọng, qua đó giảm sự phụ thuộc vào thao tác trực tiếp.

Kết cấu gọn và thuận tiện tích hợp

Máy sử dụng khung nhôm định hình với các cụm chức năng được bố trí theo chiều đứng. Cách bố trí này tạo nên kết cấu tương đối gọn, thuận tiện cho việc bố trí trong khu vực sản xuất và kết nối với hệ thống cấp liệu hoặc dây chuyền phía trước, phía sau.

Đặc tính kỹ thuật của máy cắt bavia màng loa tự động

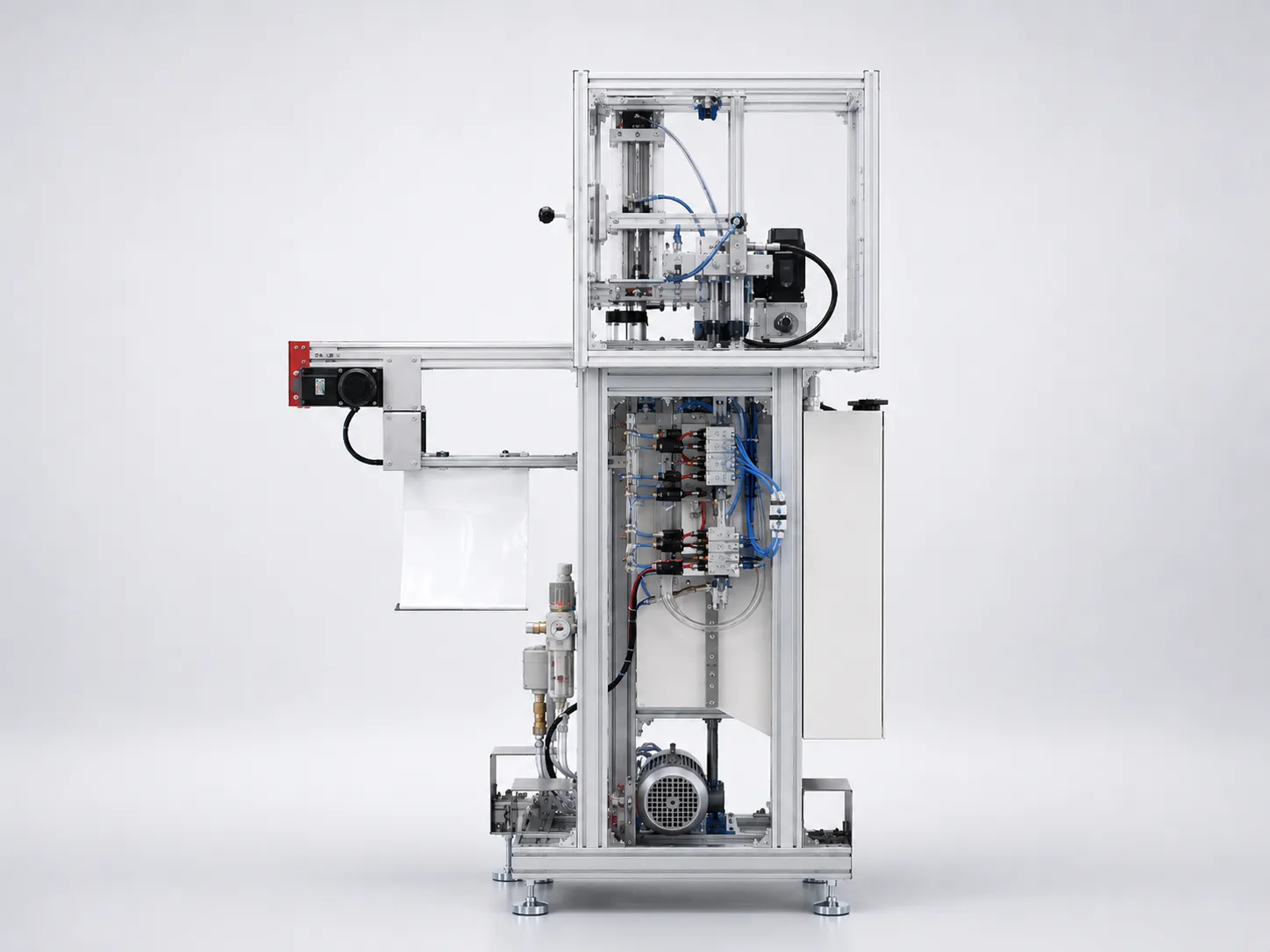

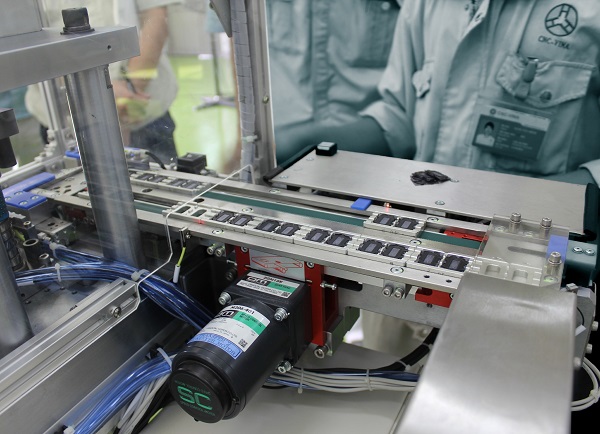

Màng loa sau công đoạn đúc được cấp vào JIG di chuyển trên băng tải tới vị trí gắp sản phầm sau đó tự động hồi về vị trí ban đầu. Cơ cấu dịch chuyển 3 điểm sử dụng Robot Cylinder có độ chính xác cao tự động cấp sản phẩm vào khuôn dập và gắp sản phẩm ra băng tải đầu ra.

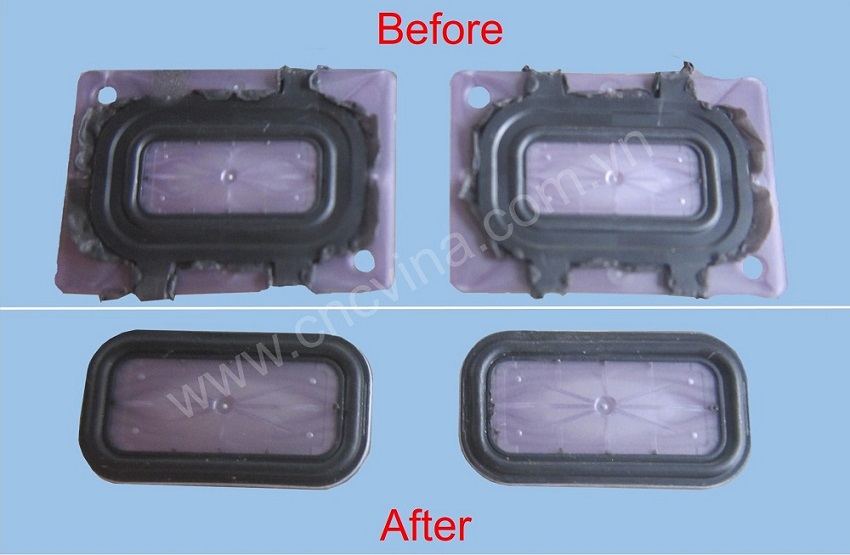

Chi tiết màng loa trước và sau khi được cắt trên máy tự động của CNC VINA

Tính năng nổi bật

Máy cắt bavia màng loa tự động được thiết kế với kết cấu nhỏ gọn, phù hợp để bố trí trong các khu vực sản xuất có yêu cầu tối ưu không gian. Hệ thống sử dụng khuôn dập kết hợp cơ cấu Robot Cylinder để cấp và định vị sản phẩm với độ chính xác cao, giúp quá trình cắt diễn ra nhanh chóng và ổn định theo biên dạng được thiết kế. Tại các vị trí gắp và cắt, cảm biến được bố trí để kiểm tra trạng thái, vị trí sản phẩm trước khi thực hiện chu trình, qua đó hạn chế sai lệch và góp phần duy trì tính đồng đều của sản phẩm sau xử lý. Được CNC VINA thiết kế và chế tạo theo yêu cầu của từng model sản phẩm, máy có khả năng tùy chỉnh cơ cấu cấp liệu, JIG và khuôn cắt phù hợp với đặc điểm thực tế của từng dây chuyền. Việc tự động hóa công đoạn xử lý bavia giúp rút ngắn thời gian thao tác, giảm sự phụ thuộc vào lao động thủ công và nâng cao năng suất, đồng thời tạo sự ổn định cho chất lượng sản phẩm trong quá trình sản xuất.

Ý nghĩa của việc ứng dụng máy cắt bavia màng loa

Việc ứng dụng máy cắt bavia màng loa tự động giúp doanh nghiệp tự động hóa một công đoạn vốn phụ thuộc nhiều vào thao tác thủ công sau quá trình ép, đúc. Thay vì người vận hành phải liên tục lấy, định vị và cắt bavia từng sản phẩm, hệ thống có thể thực hiện tuần tự các thao tác cấp phôi, đưa sản phẩm vào khuôn, cắt theo biên dạng thiết kế và chuyển sản phẩm sau xử lý sang công đoạn tiếp theo. Nhờ chu trình được tự động hóa và kiểm soát bằng cơ cấu định vị, Robot Cylinder cùng hệ thống cảm biến, thời gian xử lý được duy trì ổn định hơn, qua đó đáp ứng tốt hơn yêu cầu sản xuất với sản lượng lớn.

Bên cạnh năng suất, tính ổn định của chất lượng cắt cũng là một lợi ích quan trọng khi đưa máy vào dây chuyền. Khuôn dập được thiết kế theo biên dạng của từng model màng loa, kết hợp với JIG giúp sản phẩm được giữ đúng vị trí trước khi cắt. Cách xử lý này hạn chế sự sai lệch có thể phát sinh do thao tác bằng tay và góp phần duy trì độ đồng đều giữa các sản phẩm trong cùng một lô. Đồng thời, việc giảm số lượng thao tác thủ công cũng giúp doanh nghiệp giảm sự phụ thuộc vào nhân công tại công đoạn xử lý bavia, tối ưu nguồn lực vận hành và tạo điều kiện tổ chức dây chuyền theo hướng tự động hóa, liên tục hơn.

Đặc điểm máy tự động cắt bavia màng loa do CNC VINA thiết kế, chế tạo

Máy tự động cắt bavia màng loa do CNC VINA thiết kế và chế tạo được phát triển theo yêu cầu thực tế của từng sản phẩm và quy trình sản xuất, thay vì áp dụng một cấu hình cố định cho mọi model. Dựa trên đặc điểm về kích thước, hình dạng, vị trí bavia và yêu cầu xử lý của màng loa, CNC VINA thiết kế đồng bộ JIG, khuôn dập, cơ cấu cấp – gắp và hệ thống vận chuyển để đảm bảo sản phẩm được đưa vào đúng vị trí trước khi cắt. Cách tiếp cận này giúp thiết bị có khả năng đáp ứng linh hoạt các yêu cầu riêng của từng dây chuyền và có thể nghiên cứu mở rộng cho một số sản phẩm ép phun nhựa có đặc tính tương tự.

Máy được xây dựng theo hướng tự động hóa toàn bộ chu trình xử lý, với băng tải đảm nhiệm việc vận chuyển JIG và sản phẩm, trong khi Robot Cylinder thực hiện thao tác gắp và đưa sản phẩm vào khuôn dập, sau đó lấy sản phẩm đã cắt ra khỏi khu vực gia công. Các vị trí quan trọng được bố trí cảm biến để kiểm tra trạng thái và vị trí sản phẩm, giúp hệ thống chỉ thực hiện công đoạn tiếp theo khi các điều kiện cần thiết đã được đáp ứng. Kết cấu máy sử dụng khung nhôm định hình, các cụm cơ cấu và hệ thống khí nén được bố trí gọn trong thân máy, tạo thành một thiết bị chuyên dụng có khả năng vận hành ổn định và thuận tiện tích hợp vào dây chuyền sản xuất hiện có.

Máy tự động cắt bavia màng loa là một thiết bị chuyên dụng được sử dụng trong quá trình sản xuất màng loa và các sản phẩm ép phun nhựa khác. Với tính năng tự động, độ chính xác cao và khả năng tăng năng suất, máy cắt bavia màng loa giúp đảm bảo chất lượng và hiệu suất của quá trình sản xuất. Sự ứng dụng của máy tự động cắt bavia màng loa đã mang lại nhiều lợi ích kinh tế và công nghệ cho các doanh nghiệp trong ngành công nghiệp linh kiện điện tử và lắp ráp thiết bị.
