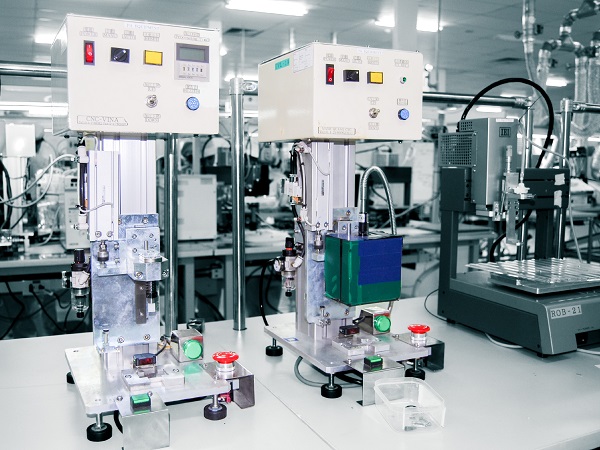

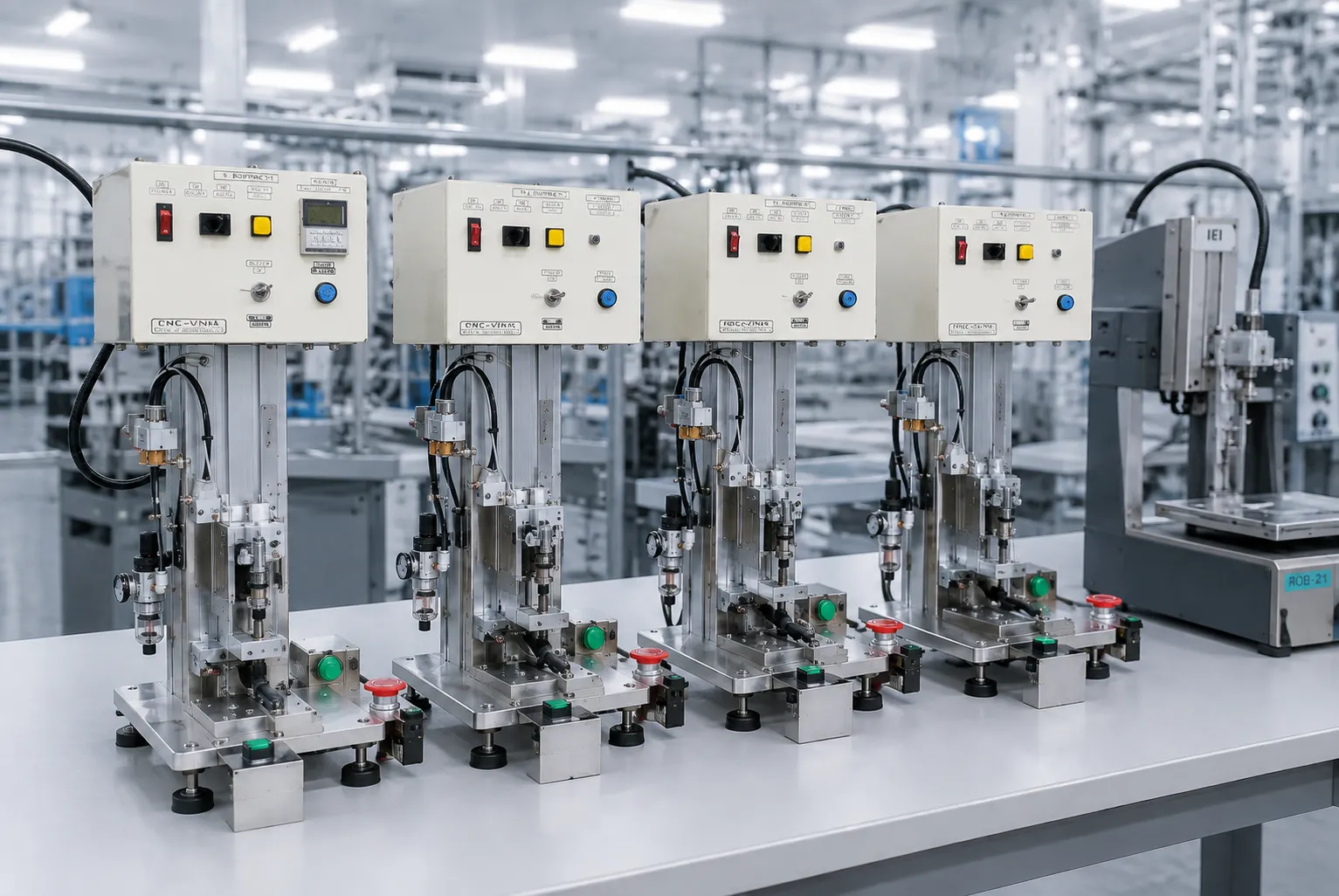

Máy ép màng loa

Giới thiệu về máy ép màng loa

Máy ép màng loa là thiết bị chuyên dụng được sử dụng trong công đoạn định hình màng loa, hay còn gọi là màng rung (diaphragm), một trong những chi tiết quyết định trực tiếp đến chất lượng âm thanh của loa thành phẩm. Máy sử dụng khuôn ép chuyên dụng kết hợp với lực ép cơ khí, và trong nhiều trường hợp là nhiệt độ, để tạo hình một lớp vật liệu màng mỏng ban đầu thành cấu trúc màng loa hoàn chỉnh theo đúng biên dạng, độ sâu và độ cong đã thiết kế, từ đó đảm bảo màng loa dao động chính xác khi loa hoạt động và tái tạo âm thanh đúng chất lượng mong muốn.

Máy ép màng loa do CNC VINA thiết kế và chế tạo được phát triển dựa trên yêu cầu thực tế của từng khách hàng trong ngành sản xuất linh kiện điện tử và thiết bị âm thanh. Với nhiều năm kinh nghiệm trong lĩnh vực chế tạo máy ép chuyên dụng, CNC VINA không cung cấp một mẫu máy cố định cho mọi khách hàng, mà tính toán lại khuôn ép, lực ép, hành trình và thời gian ép phù hợp với từng loại màng loa, từng kích thước và từng tiêu chuẩn kỹ thuật riêng của mỗi dây chuyền sản xuất.

Nguyên lý hoạt động của máy ép màng loa

Nguyên lý vận hành của máy ép màng loa dựa trên việc sử dụng khuôn ép có biên dạng âm bản tương ứng với hình dạng màng loa cần tạo ra, thường là khuôn trên và khuôn dưới được gia công chính xác theo bản vẽ thiết kế của từng loại loa. Khi máy hoạt động, vật liệu màng mỏng ở dạng phẳng, có thể là giấy ép, nhựa PP, PET hoặc các loại vật liệu polymer chuyên dụng khác tùy theo yêu cầu âm thanh, được đặt vào giữa hai phần khuôn.

Cụm khuôn trên sau đó di chuyển xuống theo hành trình đã cài đặt, tạo ra lực ép đồng đều lên toàn bộ bề mặt vật liệu. Với những loại vật liệu cần định hình ở nhiệt độ cao để đạt độ ổn định cấu trúc tốt hơn, khuôn ép còn được tích hợp thêm bộ phận gia nhiệt nhằm làm mềm vật liệu trong quá trình ép, giúp màng loa bám sát hoàn toàn theo biên dạng khuôn mà không bị rạn, nứt hoặc biến dạng cục bộ. Sau khi lực ép và thời gian giữ khuôn đạt đủ thông số quy định, khuôn ép mở ra và màng loa thành phẩm được lấy ra để chuyển sang các công đoạn gia công tiếp theo trong quy trình lắp ráp loa.

Cụm khuôn ép

Khuôn ép là bộ phận quyết định trực tiếp đến hình dạng và chất lượng của màng loa thành phẩm, được gia công chính xác theo bản vẽ kỹ thuật của từng loại loa mà khách hàng cung cấp. Độ chính xác của khuôn ảnh hưởng trực tiếp đến độ đồng đều của biên dạng màng loa giữa các sản phẩm, do đó khuôn thường được chế tạo từ vật liệu có độ cứng và độ bền cao, chịu được lực ép lặp lại trong thời gian dài mà không bị biến dạng.

Hệ thống truyền động và tạo lực ép

Hệ thống này có nhiệm vụ tạo ra lực ép ổn định và chính xác lên khuôn, thường sử dụng xi lanh khí nén hoặc xi lanh thủy lực tùy theo yêu cầu lực ép của từng loại vật liệu và kích thước màng loa. Hành trình ép, tốc độ di chuyển của khuôn trên và lực ép đều có thể được điều chỉnh để phù hợp với đặc tính của từng loại vật liệu, tránh tình trạng ép quá lực gây rách màng hoặc ép chưa đủ lực khiến biên dạng không đạt yêu cầu.

Bộ phận gia nhiệt

Đối với những dòng máy phục vụ ép các loại vật liệu cần định hình ở nhiệt độ cao, bộ phận gia nhiệt được tích hợp trực tiếp vào khuôn hoặc bàn ép, cho phép kiểm soát nhiệt độ ổn định trong suốt quá trình ép nhằm đảm bảo vật liệu đạt độ dẻo cần thiết mà không bị cháy hoặc biến chất.

Bộ điều khiển PLC

Máy được trang bị bộ điều khiển PLC cho phép người vận hành cài đặt và lưu trữ các thông số quan trọng như lực ép, hành trình khuôn, nhiệt độ và thời gian giữ khuôn tương ứng với từng loại màng loa. Nhờ đó, khi chuyển đổi sản xuất giữa các model loa khác nhau, người vận hành chỉ cần gọi lại chương trình đã lưu thay vì phải canh chỉnh thủ công từ đầu, giúp rút ngắn thời gian chuyển đổi và giảm sai sót trong quá trình sản xuất.

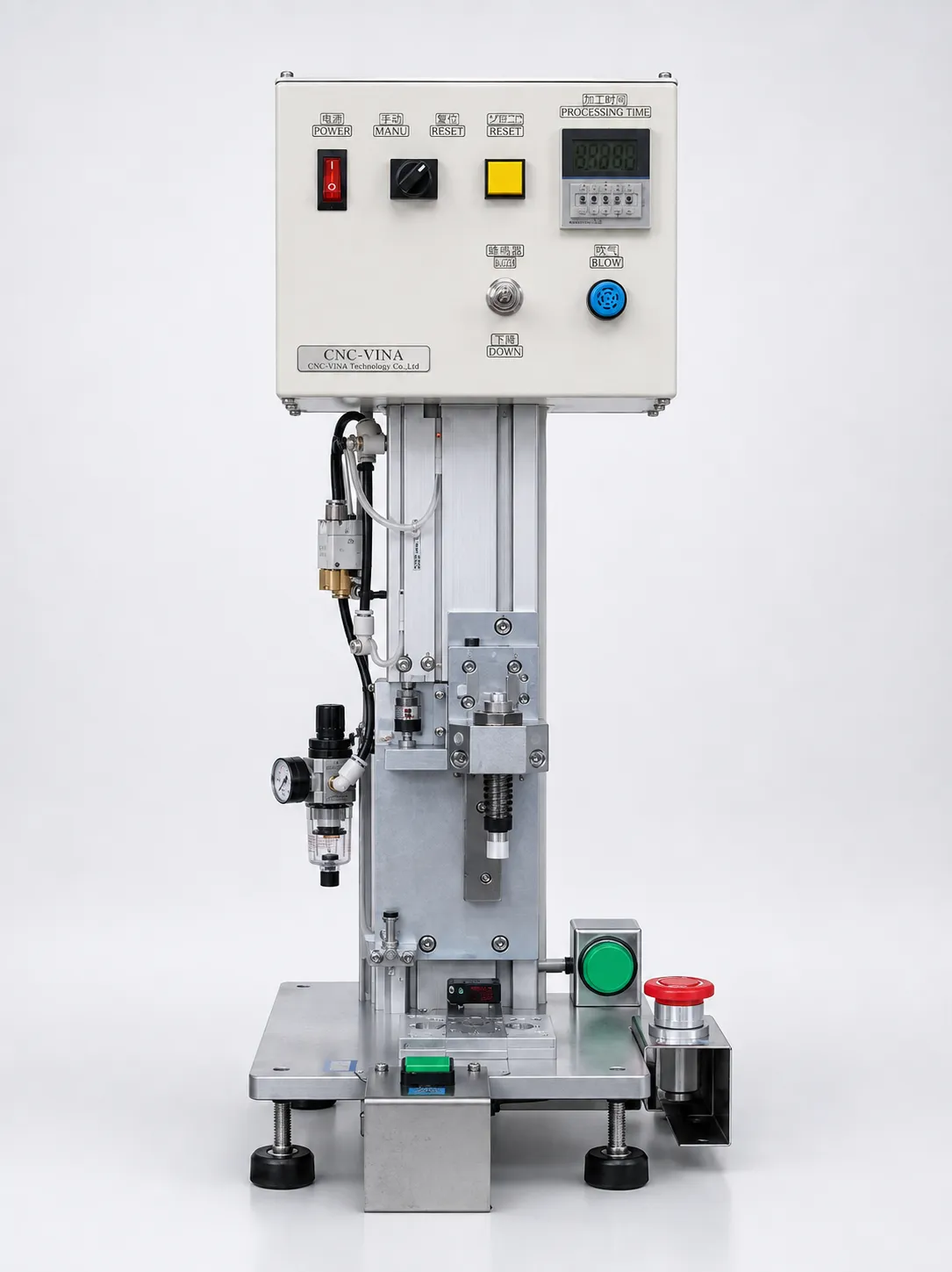

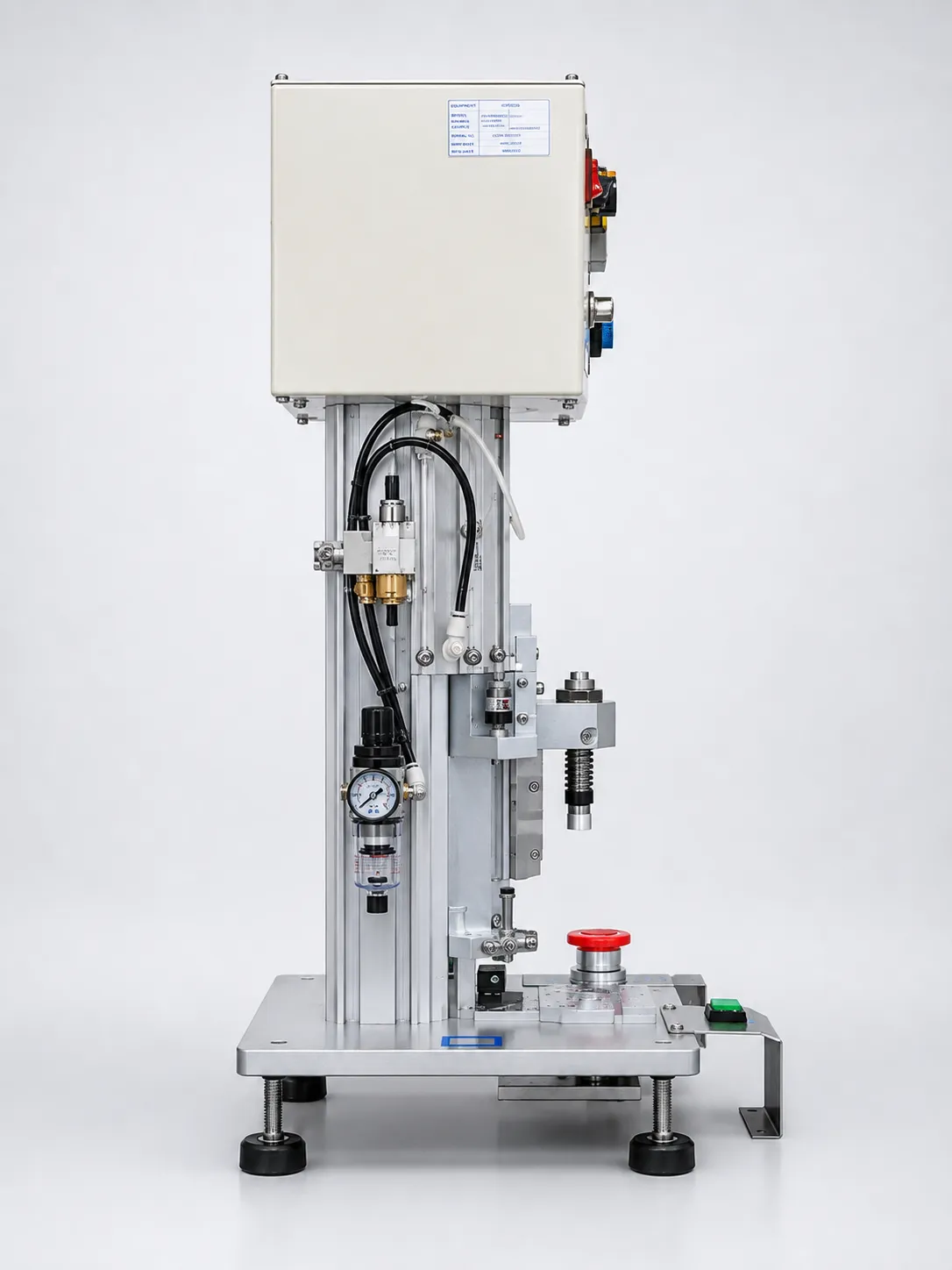

Khung máy

Khung máy được thiết kế chắc chắn để chịu được lực ép lặp lại liên tục trong thời gian dài mà không phát sinh rung động hoặc sai lệch vị trí khuôn. Kích thước khung máy thường được tối ưu gọn nhẹ, phù hợp để bố trí trong các xưởng sản xuất linh kiện điện tử vốn có diện tích mặt bằng hạn chế và yêu cầu cao về sự sạch sẽ, gọn gàng của môi trường sản xuất.

Quy trình vận hành máy ép màng loa

Bước 1: Chuẩn bị khuôn và vật liệu

Khuôn ép được kiểm tra và lắp đặt đúng vị trí trên máy, đồng thời vật liệu màng loa dạng phẳng được kiểm tra về độ dày, tình trạng bề mặt để đảm bảo không có lỗi trước khi đưa vào ép. Các thông số vận hành như lực ép, nhiệt độ và thời gian giữ khuôn được cài đặt trên bộ điều khiển PLC theo đúng chương trình của loại màng loa đang sản xuất.

Bước 2: Đặt vật liệu vào khuôn

Vật liệu màng được đặt vào đúng vị trí trên khuôn dưới, đảm bảo căn chỉnh chính xác theo biên dạng khuôn để tránh tình trạng lệch tâm hoặc nhăn vật liệu trong quá trình ép.

Bước 3: Thực hiện ép định hình

Khuôn trên di chuyển xuống theo hành trình đã cài đặt, tạo lực ép đồng đều lên vật liệu. Đối với các loại vật liệu cần gia nhiệt, bộ phận gia nhiệt hoạt động song song trong suốt quá trình ép để làm mềm vật liệu, giúp màng loa bám sát hoàn toàn theo biên dạng khuôn.

Bước 4: Giữ khuôn và ổn định biên dạng

Sau khi đạt lực ép yêu cầu, khuôn được giữ nguyên vị trí trong khoảng thời gian đã cài đặt để vật liệu ổn định hoàn toàn theo hình dạng khuôn trước khi tháo ra, tránh tình trạng màng loa bị hồi biên dạng sau khi rời khuôn.

Bước 5: Tháo khuôn và kiểm tra thành phẩm

Khuôn trên được nâng lên, màng loa thành phẩm được lấy ra khỏi khuôn dưới và kiểm tra trực quan về độ đồng đều, độ chính xác của biên dạng trước khi chuyển sang các công đoạn lắp ráp tiếp theo trong dây chuyền sản xuất loa.

Ứng dụng của máy ép màng loa

Máy ép màng loa được ứng dụng chủ yếu trong ngành sản xuất và lắp ráp linh kiện điện tử, phục vụ cho nhiều dòng sản phẩm âm thanh khác nhau. Trong sản xuất loa điện thoại và loa thiết bị di động, máy được sử dụng để tạo hình các màng loa kích thước nhỏ, đòi hỏi độ chính xác cao do không gian lắp đặt hạn chế. Đối với loa laptop, loa bluetooth và tai nghe, máy ép giúp tạo ra màng loa với biên dạng đồng đều giữa hàng loạt sản phẩm, đảm bảo chất lượng âm thanh ổn định trên quy mô sản xuất lớn. Ngoài ra, máy ép màng loa còn được ứng dụng trong sản xuất loa cho thiết bị âm thanh gia dụng và loa xe hơi, nơi yêu cầu về độ bền và độ chính xác của màng loa càng được đặt ra khắt khe hơn do điều kiện vận hành liên tục trong thời gian dài.

Khả năng tùy chỉnh máy theo yêu cầu sản xuất

Không phải tất cả màng loa đều có cùng kích thước, hình dạng hoặc yêu cầu ép. Vì vậy, máy ép màng loa tự động cần có khả năng tùy chỉnh để phù hợp với từng sản phẩm cụ thể. CNC VINA có thể thiết kế phương án máy dựa trên mẫu sản phẩm và yêu cầu công nghệ của khách hàng. Các bộ phận như JIG, khuôn ép, cơ cấu cấp và lấy sản phẩm có thể được tính toán theo từng model. Với những dây chuyền có nhiều công đoạn liên tiếp, phương án bố trí máy cũng có thể được nghiên cứu để phù hợp với mặt bằng và cách thức vận chuyển sản phẩm của nhà máy. Đây là hướng tiếp cận đặc biệt phù hợp với doanh nghiệp sản xuất linh kiện điện tử, linh kiện loa hoặc các sản phẩm có yêu cầu tự động hóa riêng, nơi một thiết bị tiêu chuẩn có thể không đáp ứng đầy đủ yêu cầu về sản phẩm và quy trình.

Ưu điểm và đặc điểm của máy ép màng loa

Việc đưa máy ép màng loa tự động vào sản xuất giúp doanh nghiệp giảm đáng kể các thao tác thủ công trong công đoạn ép và định hình sản phẩm. Các bước cấp phôi, định vị, ép và lấy sản phẩm có thể được tổ chức thành một chu trình liên tục, giúp thời gian xử lý giữa các sản phẩm ổn định hơn và giảm sự phụ thuộc vào tốc độ thao tác của người vận hành. Đối với dây chuyền có sản lượng lớn, khả năng tự động hóa này góp phần nâng cao năng suất, đồng thời sử dụng nhân lực hiệu quả hơn cho các công đoạn cần sự can thiệp trực tiếp. Bên cạnh năng suất, độ ổn định của quá trình ép là một trong những giá trị quan trọng của thiết bị. Sản phẩm được định vị theo JIG hoặc cơ cấu gá phù hợp trước khi đưa vào khuôn, trong khi chu trình ép được điều khiển theo trình tự đã thiết lập. Nhờ đó, sự khác biệt giữa các chu kỳ được hạn chế, giúp sản phẩm sau ép có tính đồng đều cao hơn. Hệ thống điều khiển PLC cũng cho phép quản lý trình tự hoạt động và điều chỉnh các thông số vận hành trong phạm vi thiết kế, tạo thuận lợi cho việc kiểm soát máy trong quá trình sản xuất. Về kết cấu, máy ép màng loa do CNC VINA thiết kế và chế tạo được xây dựng theo yêu cầu thực tế của từng sản phẩm và dây chuyền. Các cụm như khuôn ép, JIG, cơ cấu cấp – lấy sản phẩm và hệ thống điều khiển được tính toán đồng bộ thay vì sử dụng một cấu hình cố định cho mọi model. Kết cấu máy được bố trí gọn, phù hợp với không gian nhà xưởng và thuận tiện cho việc vận hành, kiểm tra, bảo trì. Khi yêu cầu sản xuất thay đổi, cấu hình máy cũng có thể được nghiên cứu và điều chỉnh tương ứng với sản phẩm hoặc quy trình mới.

Máy ép màng loa tự động là giải pháp phù hợp để tự động hóa công đoạn ép và định hình màng loa, đặc biệt đối với các nhà máy có nhu cầu sản xuất số lượng lớn và yêu cầu kiểm soát ổn định quá trình. Việc kết hợp cơ cấu ép, khuôn, hệ thống định vị và điều khiển giúp giảm thao tác thủ công, duy trì tính đồng đều và nâng cao hiệu quả vận hành. Điểm quan trọng của thiết bị nằm ở khả năng thiết kế theo từng sản phẩm và yêu cầu công nghệ, thay vì giới hạn trong một cấu hình máy cố định. CNC VINA có thể nghiên cứu và chế tạo máy dựa trên mẫu màng loa, yêu cầu ép, phương thức cấp phôi và điều kiện mặt bằng của từng nhà máy. Đây là hướng giải pháp phù hợp cho doanh nghiệp đang cần nâng cấp công đoạn ép hoặc từng bước xây dựng dây chuyền sản xuất tự động. Nếu doanh nghiệp đang tìm kiếm máy ép màng loa tự động hoặc máy ép chuyên dụng theo yêu cầu, CNC VINA có thể tư vấn và phát triển phương án thiết bị phù hợp với quy trình sản xuất thực tế.

Khách hàng có nhu cầu về các loại máy ép phục vụ ngành lắp ráp điện tử vui lòng liên hệ:

CÔNG TY CỔ PHẦN ỨNG DỤNG CÔNG NGHỆ & CNC VIỆT NAM

Nhà máy: Điểm công nghiệp Sông Cùng, xã Đồng Tháp, Huyện Đan Phượng, Tp. Hà Nội, Việt Nam

Văn phòng: Tòa nhà Rox Center Hồ Tùng Mậu (Rox Center Goldmark City) số 136 Hồ Tùng Mậu, Bắc Từ Liêm, Hà Nội

Điện thoại: +84.916 63 9355 / +84.915 74 4664

Website: https://cncvina.com.vn; https://cncvina.net; https://cncviname.com.vn

Email: Sales01@cncvina.com.vn | Sales03@cncvina.com.vn
