Máy cấp và siết vít tự động

Giới thiệu về máy cấp và siết vít tự động

Máy cấp và siết vít tự động là thiết bị tự động hóa công đoạn cấp liệu và lắp ráp vít, được CNC VINA nghiên cứu, thiết kế và chế tạo nhằm đáp ứng yêu cầu về năng suất, độ chính xác và tính ổn định trong sản xuất công nghiệp. Hệ thống tích hợp cơ cấu cấp vít tự động với cụm siết vít, cho phép vít được phân loại, định hướng, cấp đến vị trí siết và thực hiện thao tác bắt vít theo trình tự được thiết lập, hạn chế tối đa các thao tác thủ công trong quá trình lắp ráp. Tùy theo đặc điểm sản phẩm và yêu cầu công nghệ, máy cấp và siết vít tự động có thể được cấu hình với bộ cấp vít rung, cơ cấu cấp vít bằng khí nén, đầu siết vít, hệ thống điều khiển và các cơ cấu định vị tương ứng. Hệ thống có khả năng kiểm soát vị trí và lực siết theo yêu cầu, giúp duy trì độ đồng nhất giữa các sản phẩm, đồng thời hạn chế các lỗi thường gặp như thiếu vít, cấp sai vít, siết lệch vị trí hoặc lực siết không đạt tiêu chuẩn.

Với thiết kế linh hoạt, máy có thể được phát triển theo kích thước phôi, số lượng và vị trí vít, loại vít, yêu cầu mô-men xoắn cũng như thời gian chu kỳ của từng công đoạn. Máy cấp và siết vít tự động CNC VINA phù hợp để triển khai trong các dây chuyền lắp ráp điện tử, cơ khí chính xác, thiết bị điện, máy in và nhiều ứng dụng sản xuất công nghiệp khác, đặc biệt tại các công đoạn có tần suất bắt vít cao và yêu cầu tính ổn định trong quá trình lắp ráp.

Thông số kỹ thuật của máy cấp và siết vít tự động

Bộ cấp và siết vít là gì?

Máy cấp và siết vít là một thiết bị lắp ráp được chế tạo cho nhiệm vụ chuyên cấp vít, ốc trong lĩnh vực tự động hóa, lắp ráp linh kiện, bảng mạch điện tử, máy móc thiết bị, điện thoại thông minh, điện thoại không dây, máy tính, màn hình điều hướng, hộp âm thanh, máy ảnh, thiết bị nhỏ, đồ chơi,… Máy có chức năng sắp xếp vít theo đúng chiều một cách nhanh và chính xác. Máy có thể sử dụng để phân loại và cấp vít ra cho lắp ráp cho loại đầu vít khác nhau.

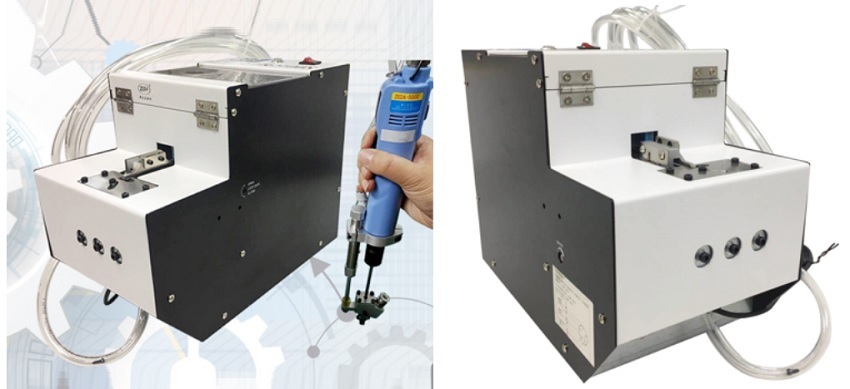

Bộ cấp và siết vít thủ công

Cấu tạo của bộ cấp và siết vít

Về cấu tạo bộ cấp vít có cơ cấu gạt vít kiểu cánh quạt, vít sau khi được đổ với số lượng lớn vào phễu sẽ được gạt và đi vào quỹ đạo để ra vị trí của cửa cấp vít. Khi vít được đưa đến vị trí sẽ dừng lại, hướng mũ vít đều hướng lên trên. Sẵn sàng cho việc tô-vít điện, hoặc đầu bắn vít của người công nhân, cánh tay robot hút nạp, sau đó tra vào lỗ bắt ốc tại vị trí cần lắp ráp bằng vít, xiết chặt.

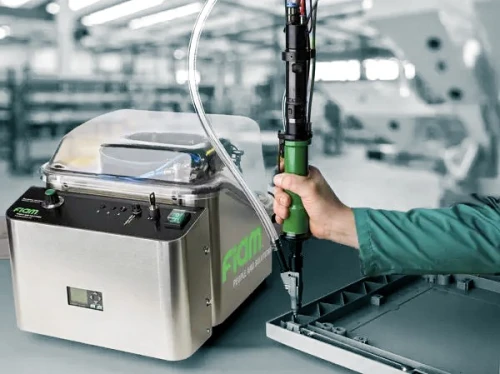

Vít sau khi ra khỏi cửa cấp vít, cũng có thể được hút và đẩy trong đường ống bằng khí nén và nạp thẳng vào đầu súng bắn vít một cách tự động và chính xác. Quá trình này giúp giảm đáng kể thao tác và thời gian của khâu lắp ráp linh kiện và bo mạch điện tử sử dụng vít, phân loại được vít không đạt yêu cầu và giảm thiểu, kiểm soát tốt các sai hỏng không đáng có trong quá trình lắp ráp. Máy dễ dàng điều chỉnh để hoạt động trên các loại vít với kích thước và chiều dài khác nhau. Việc lắp ráp của người công nhân khi đó chỉ đơn giản là đưa đầu bắn vít tới các vị trí cần bắt vít và bấm nút để vít được lắp ráp vào đúng vị trí.

Các loại vít máy có thể phân loại và cấp rất đa dạng, có thể kể đến các loại kích thước: M1.5, M1.7, M2.0, M2.3, M2.6, M3.0, M3.5, M4.0, M5… chiều dài vít 1.4, 1.6, 1.8, 2.5, 2.8, 3.0, 3.5, 4.0, 5.0,…10mm… cho nhiều loại vít như vít đơn, vít kèm long đen phẳng, đệm vênh.

Lợi ích của bộ cấp và siết vít
Cơ chế nạp vít hiệu quả

Bộ cấp vít tự động được thiết kế với cơ chế nạp và phân loại vít nhằm đảm bảo vít được cung cấp liên tục, ổn định trong suốt quá trình lắp ráp. Vít được chứa trong phễu cấp liệu, sau đó được đưa lên đường ray hoặc truyền qua ống dẫn bằng cơ chế rung hoặc khí nén tùy theo cấu hình thiết bị. Trong quá trình cấp, vít được căn chỉnh và định hướng theo đúng chiều trước khi đưa vào vị trí cấp vít, giúp quá trình bắt vít diễn ra liên tục, hạn chế tình trạng cấp sai hướng, kẹt vít hoặc gián đoạn chu trình.

Định vị vít chính xác

Bộ cấp vít thường được kết hợp với tuốc nơ vít điện hoặc cụm siết vít tự động để tạo thành hệ thống cấp và siết vít hoàn chỉnh. Tùy theo cấu hình, hệ thống có thể sử dụng cảm biến hoặc camera vision để xác định vị trí lỗ vít trên phôi, từ đó điều khiển đầu siết di chuyển và căn chỉnh chính xác với vị trí cần bắt vít. Với các hệ thống có khả năng bù sai lệch, thiết bị có thể điều chỉnh theo những thay đổi nhỏ về vị trí lỗ giữa các sản phẩm, giúp tăng độ chính xác và tính ổn định của quá trình lắp ráp.

Kiểm soát mô-men xoắn thông minh

Một trong những yếu tố quan trọng của hệ thống siết vít tự động là khả năng kiểm soát mô-men xoắn trong quá trình bắt vít. Cảm biến hoặc bộ điều khiển mô-men xoắn được tích hợp trong cụm siết giúp theo dõi lực siết và phát hiện những bất thường có thể xảy ra trong quá trình vặn vít. Dựa trên các giá trị được kiểm soát, hệ thống có thể điều chỉnh lực siết phù hợp, đảm bảo vít đạt độ chặt theo yêu cầu kỹ thuật mà không gây biến dạng, nứt hoặc hư hỏng phôi. Điều này đặc biệt quan trọng đối với các sản phẩm yêu cầu lực siết ổn định và khả năng kiểm soát chất lượng chặt chẽ.

Các giải pháp lắp ráp với máy cấp và siết vít tự động

Khác với bộ cấp và siết vít thông thường cần người vận hành, máy cấp và siết vít tự động hoàn toàn sẽ giúp nâng cao năng suất hơn nữa khi con người được thay thế bằng những cánh tay robot công nghiệp, robot 6 trục với chuyển động linh hoạt, tối giản các thao tác và hoạt động 24/7.

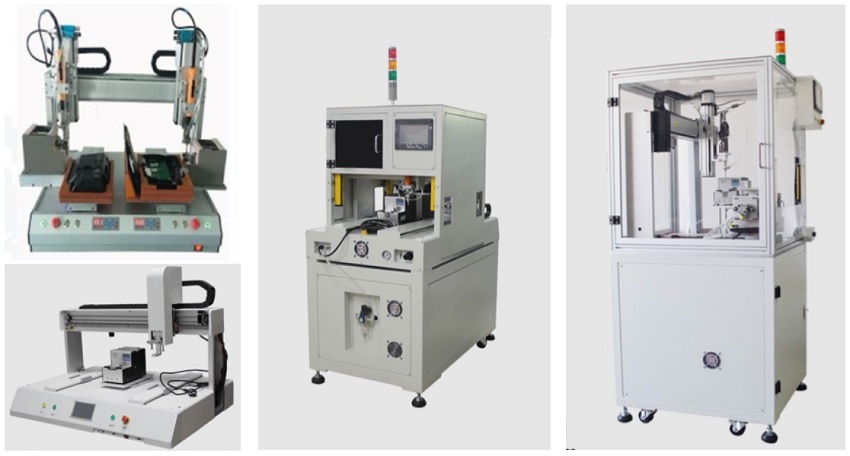

Máy cấp và siết vít (bắt vít) tự động do CNC VINA cung cấp

Hệ thống máy lắp ráp tự động tích hợp bộ cấp vít tự động và nạp vít tự động bên trong máy và robot 3 trục đơn giản và đồ gá sản phẩm lắp ráp cũng giúp nâng cao năng suất đáng kể. Cũng có thể được kết hợp cánh tay robot 6 trục, đồ gá JIG lắp ráp trên dây chuyền. Đây là một trong những giải pháp máy cấp và siết vít tự động ưa chuộng hàng đầu được CNC VINA cung cấp cho khách hàng. Đặc biệt là các khách hàng trong ngành điện tử với các sản phẩm như các bo mạch điện tử, điện thoại, ti vi, loa, đồ chơi,… Hệ thống tự động này sẽ giúp giảm thời gian lắp ráp trong dây chuyền và nâng cao năng suất lắp ráp sản phẩm. Từ đó giúp hạ giá thành, nâng cao sức cạnh tranh cho các doanh nghiệp.

Quá trình lắp ráp tự động  thao tác bắt 1 con vít chỉ mất khoảng từ 1-2 giây, nhanh hơn phương pháp thủ công từ 2-4 lần. Hệ thống cấp vít và siết vít giúp nâng cao năng suất đáng kể và giảm thiểu sai hỏng tối đa trong quá trình lắp ráp.

So sánh máy cấp và siết vít tự động với phương pháp truyền thống

Khi lựa chọn giải pháp siết vít cho dây chuyền sản xuất, doanh nghiệp cần cân nhắc giữa phương pháp thủ công và hệ thống máy cấp, siết vít tự động dựa trên tốc độ, độ chính xác và yêu cầu nhân lực. Mỗi phương pháp đều có phạm vi ứng dụng riêng, tuy nhiên tự động hóa thường mang lại lợi thế rõ rệt khi sản xuất với số lượng lớn và yêu cầu độ ổn định cao.

Tốc độ và hiệu quả

So với thao tác bằng tua vít thủ công, máy cấp và siết vít tự động có khả năng thực hiện chu trình cấp vít, định vị và siết vít liên tục với thời gian ổn định hơn. Hệ thống có thể được thiết lập theo các thông số như tốc độ, lực siết hoặc mô-men xoắn, giúp rút ngắn thời gian thao tác và nâng cao năng suất dây chuyền. Hiệu quả thực tế phụ thuộc vào thiết kế máy, loại vít, đặc điểm sản phẩm và số lượng điểm siết.

Độ chính xác và tính nhất quán

Phương pháp siết vít thủ công phụ thuộc nhiều vào kỹ năng, thao tác và trạng thái của người vận hành nên có thể phát sinh sai lệch giữa các sản phẩm. Máy siết vít tự động sử dụng cơ cấu định vị và các thông số được cài đặt trước để kiểm soát vị trí, lực hoặc mô-men xoắn trong quá trình siết. Nhờ đó, quá trình lắp ráp có tính nhất quán cao hơn và hạn chế các lỗi như siết thiếu lực, quá lực hoặc đặt vít không đúng vị trí.

Chi phí nhân công và nguồn lực

Với phương pháp thủ công, mỗi công đoạn siết vít thường cần người vận hành trực tiếp thực hiện và kiểm soát thao tác, đặc biệt khi sản lượng tăng cao. Việc ứng dụng máy tự động giúp giảm khối lượng thao tác lặp lại, qua đó tối ưu nhu cầu nhân lực trực tiếp tại công đoạn siết vít. Nhân sự có thể được bố trí cho các công việc kiểm tra, vận hành, bảo trì hoặc những công đoạn đòi hỏi nhiều kỹ năng hơn.

Khả năng mở rộng và linh hoạt

Phương pháp thủ công có ưu điểm là dễ triển khai và phù hợp với sản xuất số lượng nhỏ hoặc sản phẩm thường xuyên thay đổi. Tuy nhiên, khi sản lượng tăng hoặc doanh nghiệp cần kiểm soát chặt chẽ thời gian chu kỳ, hệ thống tự động sẽ có lợi thế về khả năng duy trì năng suất ổn định. Một số máy cấp và siết vít có thể tích hợp nhiều loại cơ cấu gá, đầu siết hoặc chương trình điều khiển để đáp ứng các model sản phẩm khác nhau.

Công thái học và an toàn lao động

Thao tác siết vít lặp đi lặp lại trong thời gian dài có thể gây mỏi tay, cổ tay và vai của người vận hành, đặc biệt trong môi trường sản xuất liên tục. Máy siết vít tự động đảm nhiệm phần lớn các chuyển động lặp lại, giúp giảm tải cho người lao động và cải thiện điều kiện làm việc tại công đoạn lắp ráp. Tuy nhiên, máy vẫn cần được thiết kế và vận hành với đầy đủ các biện pháp bảo vệ như che chắn, cảm biến và cơ chế dừng an toàn phù hợp.

Lựa chọn giải pháp phù hợp

Bên cạnh máy cấp và siết vít tự động, doanh nghiệp có thể cân nhắc tua vít cầm tay, hệ thống siết vít bán tự động hoặc robot lắp ráp tùy theo sản lượng và yêu cầu công nghệ. Không có một giải pháp duy nhất phù hợp với mọi dây chuyền, vì việc lựa chọn cần dựa trên loại vít, số lượng điểm siết, yêu cầu mô-men xoắn, thời gian chu kỳ và đặc điểm sản phẩm. Đối với dây chuyền có sản lượng lớn và yêu cầu độ ổn định cao, tự động hóa công đoạn cấp và siết vít thường là phương án đáng cân nhắc để nâng cao hiệu quả sản xuất.

Trước khi đầu tư, doanh nghiệp nên đánh giá cụ thể yêu cầu của từng công đoạn và khả năng tích hợp máy vào dây chuyền hiện có. Việc lựa chọn đúng cấu hình, thiết lập thông số vận hành và thực hiện bảo trì định kỳ sẽ giúp hệ thống duy trì độ chính xác, năng suất và độ ổn định trong quá trình sử dụng.

Máy cấp và siết vít tự động là giải pháp phù hợp cho các doanh nghiệp muốn nâng cao năng suất, kiểm soát độ chính xác và giảm sự phụ thuộc vào thao tác thủ công trong công đoạn lắp ráp. So với phương pháp truyền thống, hệ thống tự động có lợi thế về tính ổn định, khả năng kiểm soát thông số siết và khả năng tích hợp vào dây chuyền sản xuất. Tuy nhiên, hiệu quả của máy phụ thuộc nhiều vào việc lựa chọn cấu hình phù hợp với đặc điểm sản phẩm và yêu cầu thực tế của từng dây chuyền.

CNC VINA thiết kế và chế tạo máy cấp và siết vít tự động theo yêu cầu của từng sản phẩm và quy trình sản xuất, thay vì áp dụng một cấu hình cố định cho mọi ứng dụng. Dựa trên kích thước sản phẩm, vị trí lỗ vít, số lượng điểm siết, loại vít và yêu cầu về lực hoặc mô-men xoắn, hệ thống có thể được tùy chỉnh cơ cấu cấp vít, đầu siết, đồ gá và chương trình điều khiển. Máy cũng có khả năng tích hợp với các công đoạn hoặc thiết bị khác trong dây chuyền nhằm tạo thành giải pháp tự động hóa phù hợp với quy trình sản xuất của doanh nghiệp. Với phương án thiết kế theo từng yêu cầu cụ thể, doanh nghiệp có thể tối ưu hóa không gian lắp đặt, thời gian chu kỳ và khả năng vận hành của hệ thống. Đây là cơ sở để lựa chọn giải pháp cấp và siết vít phù hợp với sản lượng, đặc điểm sản phẩm và định hướng tự động hóa trong từng nhà máy.
