Giới thiệu máy cấp keo và chiếu tia UV tự động

Máy cấp keo và chiếu tia UV là giải pháp tự động hóa kết hợp công đoạn cấp keo và đóng rắn keo bằng tia UV trong cùng một hệ thống. Máy được sử dụng để cấp một lượng keo chính xác lên vị trí hoặc biên dạng yêu cầu trên sản phẩm, sau đó tự động chuyển sản phẩm đến khu vực chiếu UV để làm cứng lớp keo trong thời gian được thiết lập. Việc tích hợp hai công đoạn trong một thiết bị giúp giảm thao tác thủ công, rút ngắn thời gian xử lý và kiểm soát tốt hơn độ ổn định của quá trình bôi keo – đóng rắn. Tùy theo đặc điểm sản phẩm, loại keo sử dụng và yêu cầu của dây chuyền, CNC VINA có thể thiết kế máy với cơ cấu cấp keo, đồ gá, cơ cấu chuyển sản phẩm và hệ thống UV phù hợp.

Đây là giải pháp phù hợp cho các dây chuyền sản xuất và lắp ráp điện tử, thiết bị điện, ô tô, linh kiện công nghiệp và nhiều sản phẩm cần thực hiện công đoạn dán, làm kín hoặc cố định bằng keo UV.

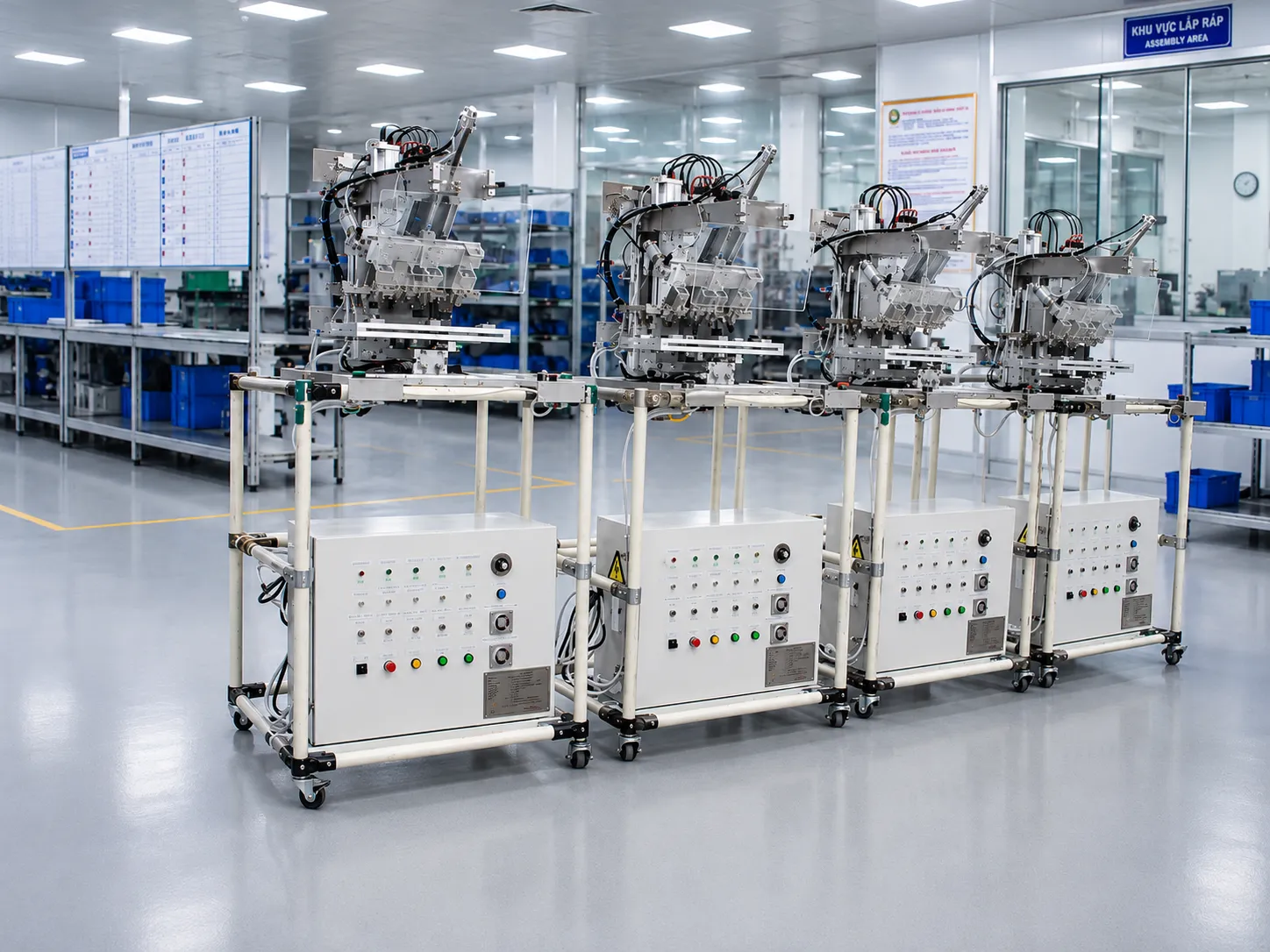

Tổng quan về máy cấp keo và chiếu tia UV

Trong nhiều quy trình sản xuất, công đoạn cấp keo và đóng rắn thường được thực hiện bằng các thiết bị riêng biệt hoặc thao tác thủ công. Điều này có thể làm tăng thời gian chu trình, phát sinh sai số về lượng keo và vị trí bôi, đồng thời khó duy trì sự đồng nhất giữa các sản phẩm.

Máy cấp keo và chiếu tia UV tự động của CNC VINA được phát triển theo hướng tích hợp các công đoạn này vào một quy trình liên tục. Sau khi sản phẩm được cố định trên Jig, hệ thống cấp keo thực hiện bơm hoặc bôi keo theo vị trí, đường đi và lượng keo đã được thiết lập. Kết thúc quá trình cấp keo, cụm sản phẩm được chuyển sang khu vực chiếu UV để đóng rắn lớp keo trước khi trở về vị trí lấy sản phẩm. Tùy yêu cầu, máy có thể được thiết kế với cơ cấu chuyển động bằng xylanh khí, động cơ step, belt, robot mini hoặc các cơ cấu tự động khác. Phương án chuyển động được lựa chọn dựa trên hình dạng sản phẩm, biên dạng cần cấp keo và yêu cầu về độ chính xác của từng ứng dụng. Đặc biệt, CNC VINA thiết kế và chế tạo máy theo yêu cầu thực tế của từng khách hàng. Kích thước máy, số lượng vị trí làm việc, đồ gá, đầu cấp keo, phương pháp di chuyển sản phẩm, hệ thống điều khiển và cụm chiếu UV có thể được tùy chỉnh để phù hợp với dây chuyền sản xuất.

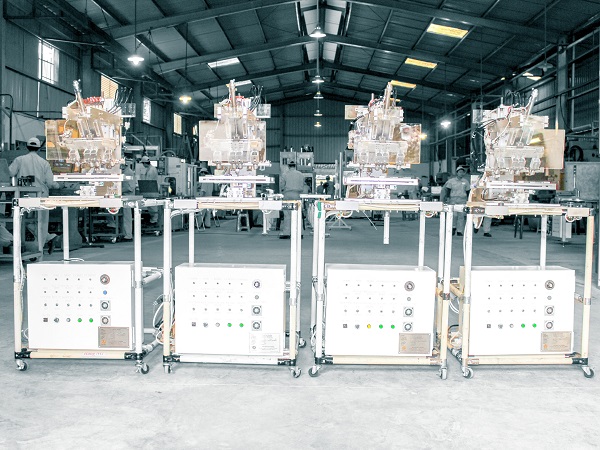

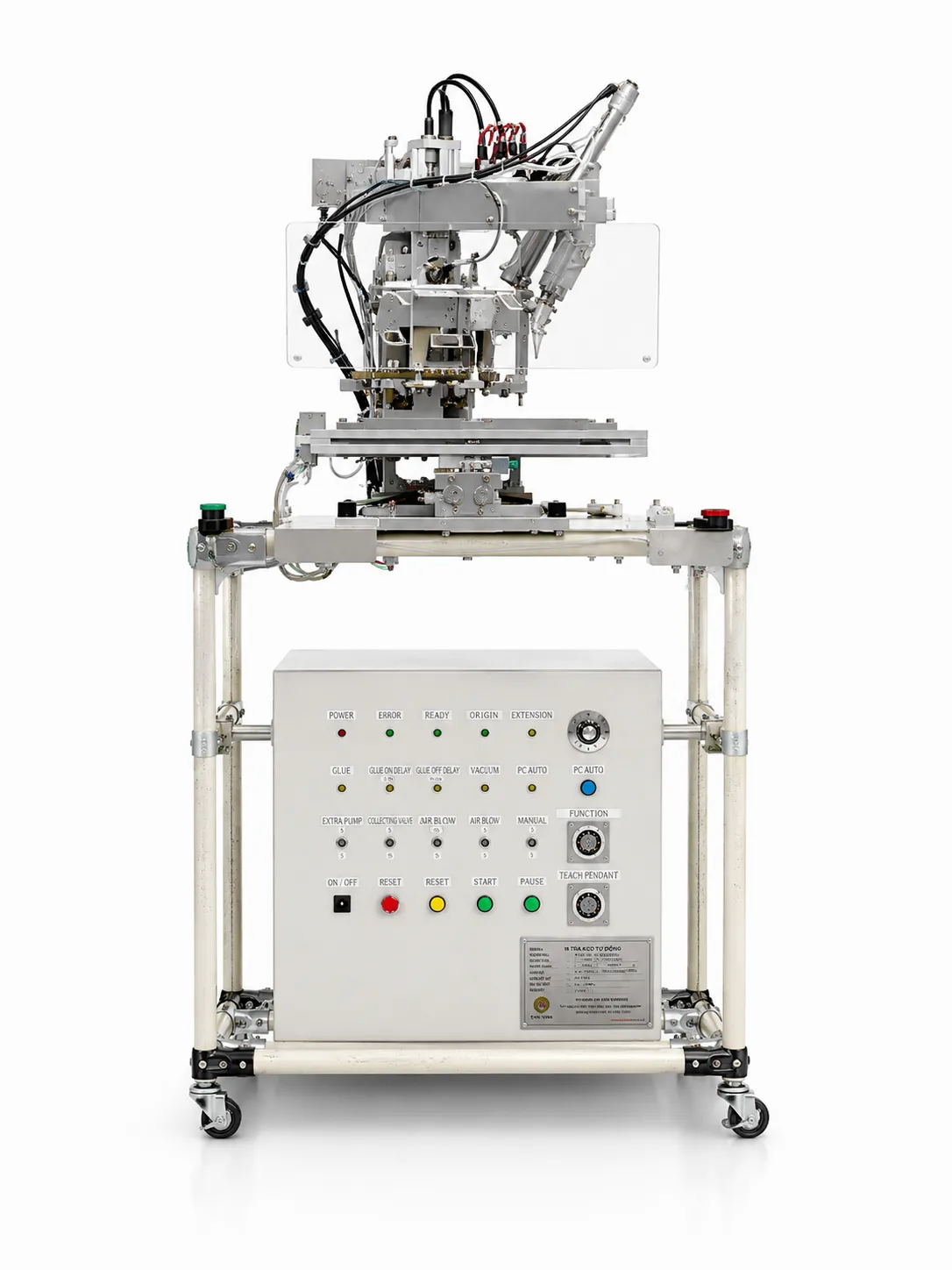

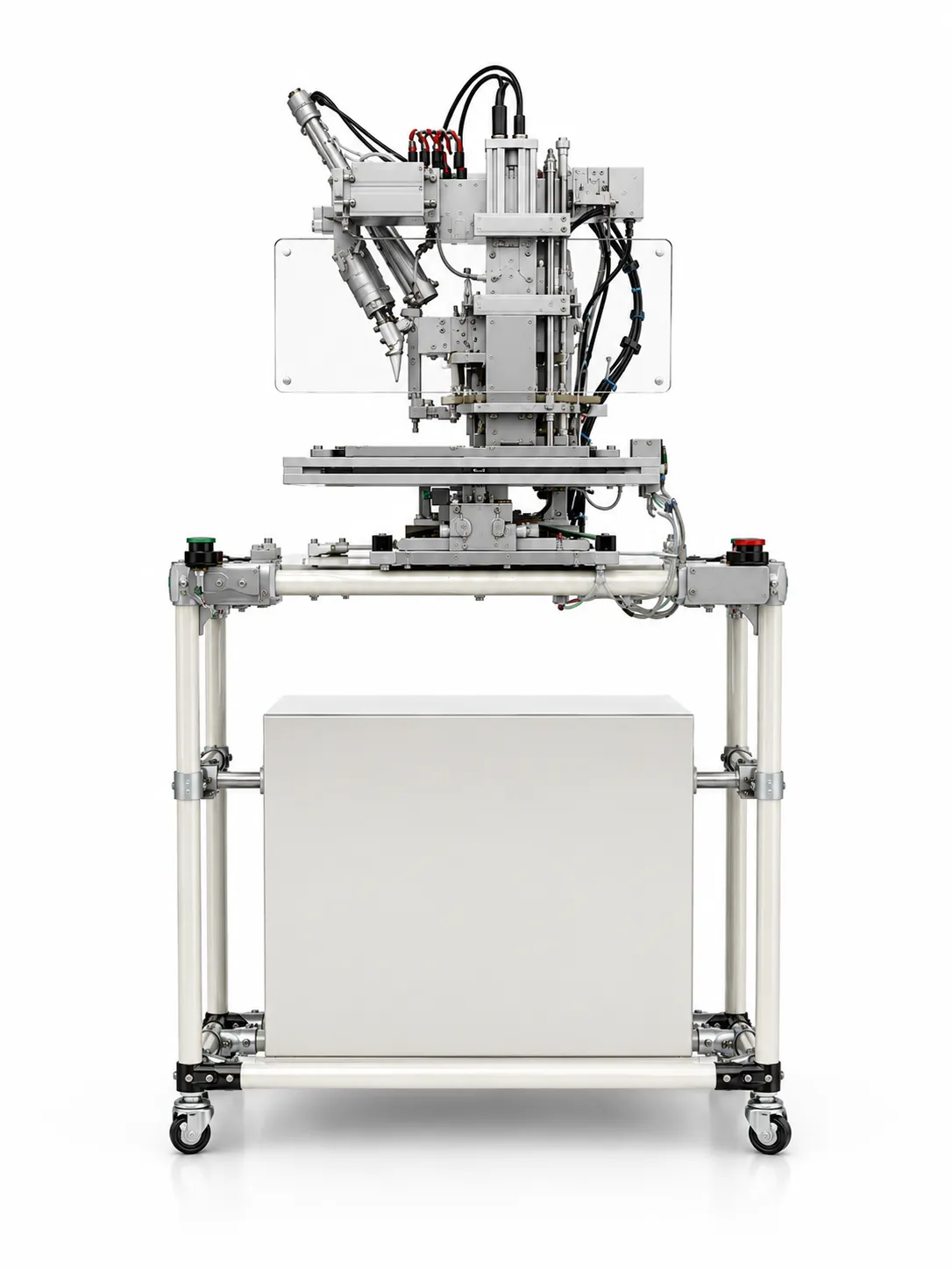

Cấu tạo máy cấp keo và chiếu tia UV

Khung máy và bàn máy

Khung máy được chế tạo từ nhôm định hình, kết hợp với bàn máy bằng nhôm tấm hoặc kết cấu phù hợp với yêu cầu tải và độ cứng vững. Kết cấu này giúp thiết bị duy trì sự ổn định trong quá trình vận hành, đồng thời thuận tiện cho việc lắp đặt, điều chỉnh và tích hợp vào dây chuyền sản xuất. Kích thước tổng thể của máy được tính toán dựa trên kích thước sản phẩm, hành trình của cơ cấu cấp keo, kích thước cụm UV và không gian lắp đặt tại nhà máy khách hàng.

Cụm đồ gá sản phẩm

Đồ gá (Jig) có nhiệm vụ định vị và giữ cố định sản phẩm trong quá trình cấp keo cũng như khi chuyển sang khu vực chiếu UV. Đây là một trong những bộ phận được thiết kế riêng theo từng loại sản phẩm nhằm đảm bảo sản phẩm luôn nằm đúng vị trí trong suốt chu trình làm việc. Đối với các sản phẩm có hình dạng hoặc biên dạng đặc biệt, Jig có thể được thiết kế để thay đổi nhanh, hỗ trợ quá trình setup và chuyển đổi sản phẩm thuận tiện hơn. Với những ứng dụng yêu cầu cấp keo theo biên dạng tròn, Jig có thể kết hợp cơ cấu quay để đưa sản phẩm di chuyển theo đường cấp keo đã thiết lập.

Cụm cấp keo

Cụm cấp keo thực hiện nhiệm vụ đưa keo đến đúng vị trí và biên dạng cần xử lý. Đầu cấp keo có thể được gá trên block và di chuyển theo phương Z bằng cơ cấu xylanh khí, stopper hoặc các cơ cấu truyền động phù hợp. Với những sản phẩm cần cấp keo theo biên dạng, đầu cấp keo hoặc sản phẩm có thể được điều khiển chuyển động theo các phương X/Y. Tùy yêu cầu về tốc độ và độ chính xác, cơ cấu chuyển động có thể sử dụng động cơ step kết hợp belt, IAI và các giải pháp tương đương. Đối với những sản phẩm có biên dạng tròn như một số chi tiết màng loa, speaker hoặc linh kiện có đường kính cần bôi keo theo chu vi, cụm Jig có thể được thiết kế quay đồng bộ với quá trình cấp keo. Cách bố trí này giúp đường keo được duy trì ổn định theo biên dạng sản phẩm.

Hệ thống điều khiển cấp keo

Hệ thống Glue Controller có nhiệm vụ điều khiển và kiểm soát quá trình cấp keo. Các thông số như thời gian cấp keo, áp suất khí và các điều kiện liên quan có thể được thiết lập để phù hợp với đặc tính của từng loại keo và yêu cầu của sản phẩm. Tùy cấu hình máy, hệ thống có thể kết hợp bộ điều áp khí nén, timer, mạch điều khiển hoặc PLC để kiểm soát chu trình hoạt động. Việc kiểm soát các thông số cấp keo giúp quá trình bơm keo được duy trì ổn định giữa các chu kỳ, hạn chế sự phụ thuộc vào thao tác của người vận hành.

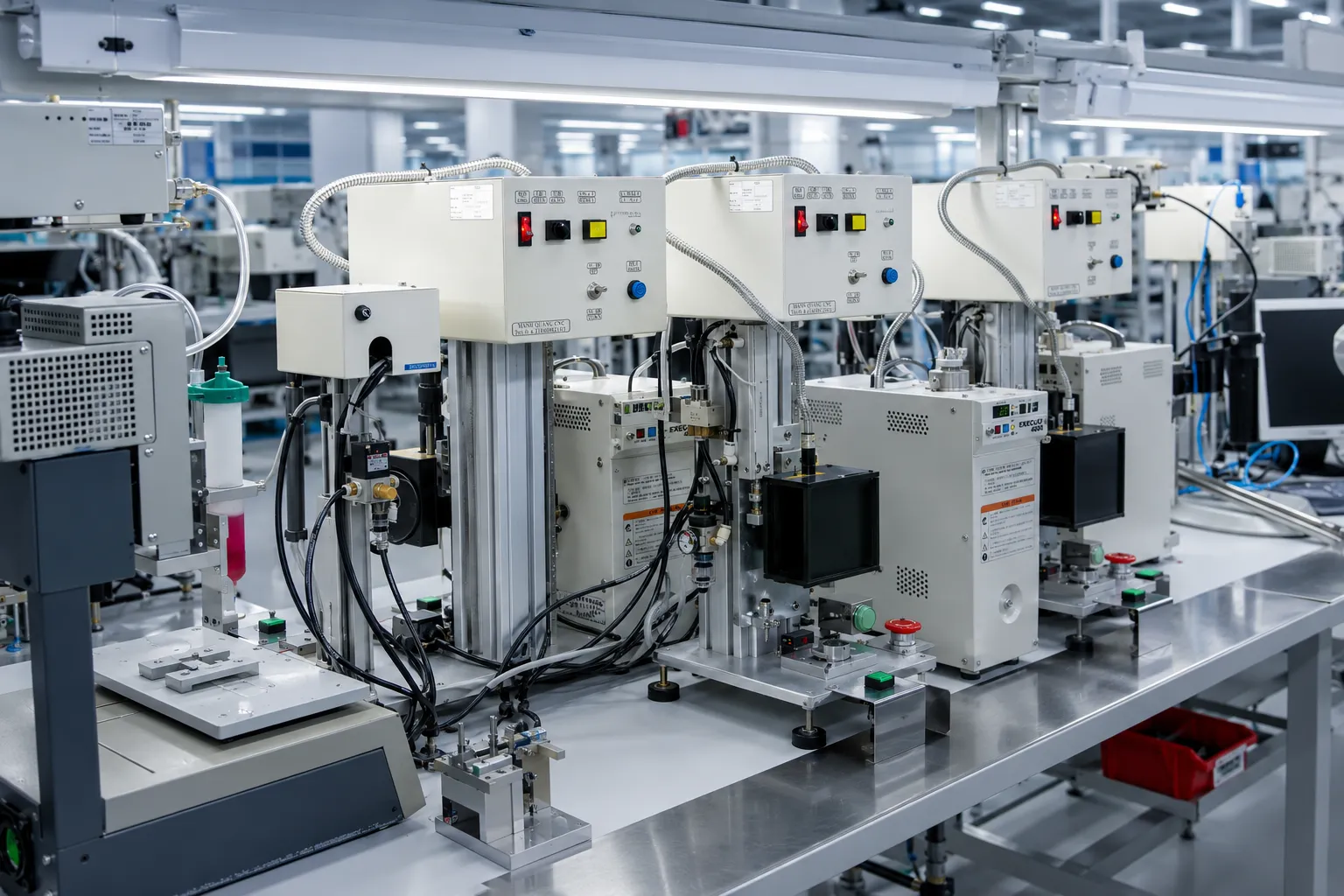

Cụm chiếu và đóng rắn keo bằng tia UV

Sau khi hoàn thành công đoạn cấp keo, sản phẩm được chuyển đến khu vực chiếu UV. Cụm UV sử dụng nguồn tia cực tím để kích hoạt quá trình đóng rắn đối với loại keo có khả năng đóng rắn bằng UV. Buồng chiếu UV được thiết kế tách biệt với khu vực thao tác bên ngoài, kết hợp cover và các kết cấu bảo vệ nhằm hạn chế tia UV phát tán ra môi trường xung quanh. Thiết kế này giúp tăng mức độ an toàn trong quá trình vận hành và phù hợp với yêu cầu tích hợp thiết bị vào dây chuyền sản xuất. Thông số của cụm UV như nguồn sáng, vị trí chiếu, khoảng cách giữa nguồn UV và sản phẩm cũng như thời gian chiếu được lựa chọn dựa trên loại keo và yêu cầu đóng rắn của từng ứng dụng.

Cụm transfer và cơ cấu chuyển sản phẩm

Cụm transfer đảm nhiệm việc đưa Jig và sản phẩm từ khu vực cấp keo sang buồng UV sau khi hoàn thành công đoạn bôi keo. Sau chu trình chiếu UV, sản phẩm được đưa trở lại vị trí ban đầu để người vận hành lấy sản phẩm hoặc chuyển sang công đoạn tiếp theo. Việc tự động hóa quá trình transfer giúp giảm thao tác trung gian, duy trì trình tự làm việc ổn định và thuận tiện khi tích hợp máy với băng tải, robot hoặc các thiết bị tự động khác trong dây chuyền.

Nguyên lý hoạt động của máy

Máy cấp keo và chiếu tia UV hoạt động theo chu trình tự động từ định vị sản phẩm, cấp keo, chuyển sản phẩm đến khu vực UV và hoàn thành quá trình đóng rắn. Trước tiên, người vận hành đặt chi tiết cần xử lý vào Jig đã được thiết kế phù hợp với sản phẩm. Cụm Jig được đưa lên bàn máy và sản phẩm được định vị tại vị trí làm việc. Khi máy nhận tín hiệu bắt đầu chu trình, cơ cấu cấp keo di chuyển đến vị trí đã được lập trình. Hệ thống Glue Controller điều khiển quá trình bơm keo theo các thông số đã thiết lập. Đầu cấp keo có thể di chuyển theo biên dạng sản phẩm hoặc phối hợp với cơ cấu quay của Jig để tạo đường keo liên tục và ổn định.

Sau khi hoàn thành công đoạn cấp keo, cụm transfer đưa Jig cùng sản phẩm vào buồng chiếu UV. Nguồn UV được kích hoạt trong khoảng thời gian đã cài đặt để thực hiện quá trình đóng rắn lớp keo. Kết thúc chu trình, nguồn UV được tắt và sản phẩm được đưa trở lại vị trí lấy hàng. Người vận hành lấy sản phẩm đã hoàn thành, thay bằng sản phẩm tiếp theo và tiếp tục chu trình sản xuất. Đối với dây chuyền có mức độ tự động hóa cao, CNC VINA có thể thiết kế hệ thống để kết nối với robot, băng tải hoặc các thiết bị công đoạn trước và sau, từ đó tạo thành một quy trình sản xuất liên tục.

Ứng dụng của máy cấp keo và chiếu tia UV

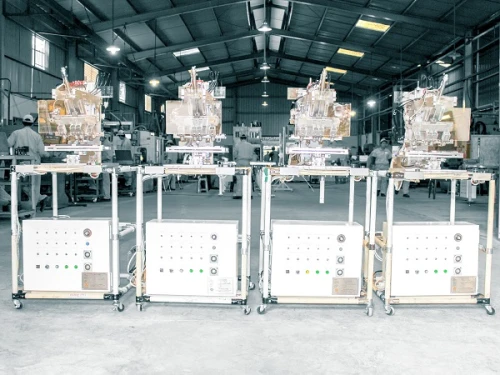

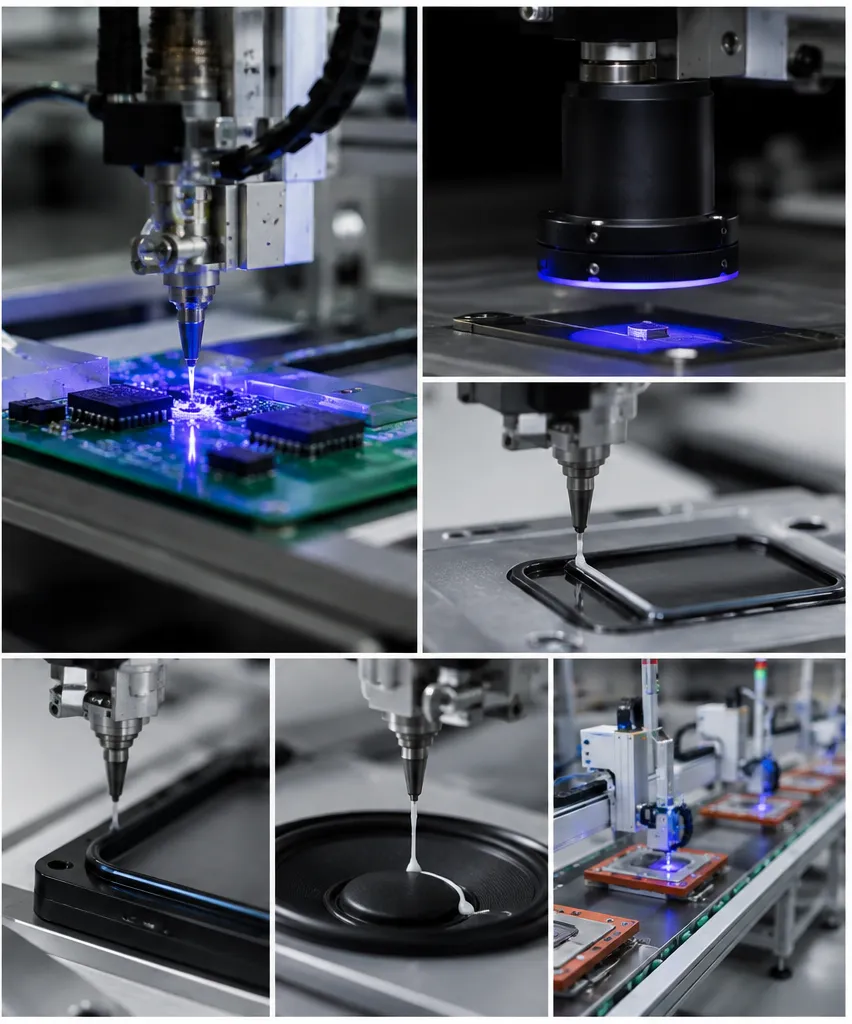

Máy được ứng dụng trong các công đoạn cần cấp keo chính xác kết hợp với đóng rắn nhanh bằng tia UV. Trong lĩnh vực sản xuất điện tử, thiết bị có thể được sử dụng để cố định linh kiện hoặc chi tiết trên PCB, tạo các điểm liên kết giữa những cụm linh kiện và thực hiện các vị trí dán cần độ ổn định cao. Bên cạnh đó, máy có thể thực hiện công đoạn bôi keo làm kín (sealing) tại các khe hở, rãnh hoặc vị trí tiếp giáp giữa các chi tiết. Sau khi keo được cấp theo đúng biên dạng, tia UV được sử dụng để đóng rắn lớp keo, giúp hoàn thiện mối liên kết trong thời gian ngắn. Đối với những sản phẩm có yêu cầu cấp keo theo đường tròn hoặc biên dạng phức tạp, hệ thống có thể kết hợp cơ cấu chuyển động của đầu cấp keo và Jig để tạo đường keo theo quỹ đạo được lập trình.

Một số ứng dụng tiêu biểu của thiết bị gồm:

• Cấp keo cố định linh kiện và chi tiết trong sản phẩm điện tử.
• Bôi keo theo đường hoặc biên dạng trên chi tiết.
• Bôi keo làm kín các khe, rãnh và vị trí tiếp giáp.
• Tạo điểm liên kết giữa các chi tiết, cụm lắp ráp.
• Cấp keo cho các sản phẩm có biên dạng tròn như một số loại màng loa, speaker.
• Kết hợp với robot và băng tải trong dây chuyền lắp ráp tự động.
• Thực hiện các công đoạn cấp keo cần đóng rắn nhanh bằng UV.

Máy cấp keo và chiếu tia UV tự động mang lại nhiều ưu điểm vượt trội cho dây chuyền sản xuất điện tử. Với công nghệ hiện đại, máy giúp tự động hóa quy trình, tiết kiệm nhân công, thời gian, chi phí đầu tư. Đồng thời nâng cao năng suất và chất lượng sản phẩm. Máy cấp keo và chiếu tia UV được thiết kế nhỏ gọn, vận hành tự động. Thiết kế theo yêu cầu khách hàng với từng yêu cầu lắp ráp linh kiện trên bản mạch, trong dây chuyền. Thiết kế được tùy chỉnh linh hoạt nhờ thay đổi cách lập trình và đồ gá, Jig gá chi tiết cho từng sản phẩm và mục đích sử dụng. Thiết kế máy theo yêu cầu khách hàng cho các dây chuyền lắp ráp linh kiện điện tử cho điện thoại di động, máy tính, tivi,…

Với từng yêu cầu làm kín hoặc dán linh kiện với nhau mà khách hàng có thể lựa chọn sử dụng máy bơm keo và chiếu UV cho cùng một công đoạn trong dây chuyền hoặc sử dụng máy cấp keo  và máy chiếu tia UV  rời. Dây chuyền lắp ráp linh kiện điện tử kết hợp với hệ thống robot, băng tải tự động giúp quá trình lắp ráp tự động, vận hành ổn định, theo dòng chảy liên tục với năng suất cao nhất.
