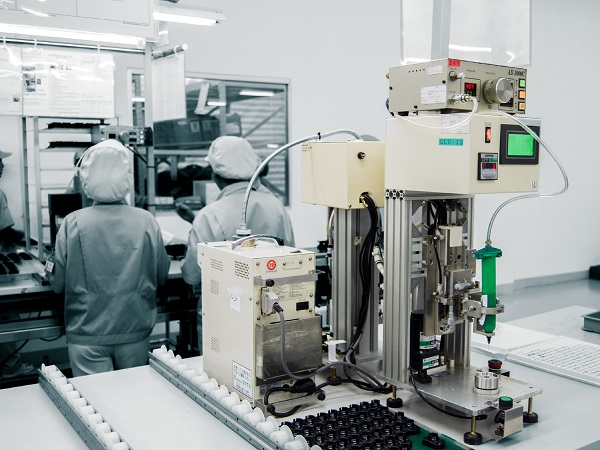

Máy cấp keo (Model: DP-VN1)

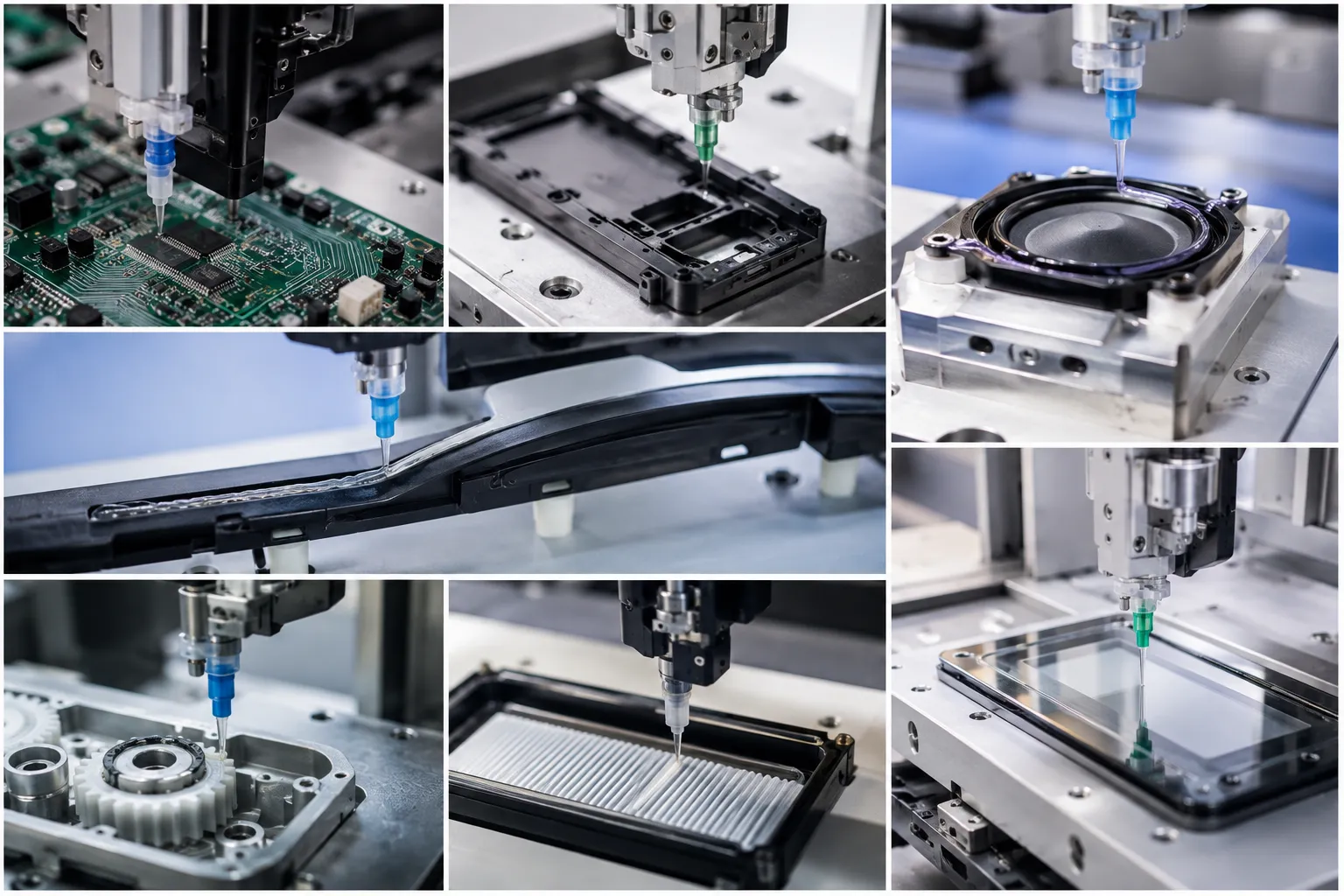

Ứng dụng của máy cấp keo tự động

Máy cấp keo tự động là máy lắp ráp thông dụng cho dây chuyền lắp ráp điện tử. Máy được thiết kế để phục vụ việc cấp keo, bôi keo cho các vị trí liên kết giữa các chi tiết thành cụm. Ví dụ như lắp màng loa vào cụm loud speaker, lớp connector trong điện thoại. Hoặc ứng dụng dán panel vào window trong điện thoại. Bôi keo, điền keo vào bản mạch phục vụ việc dán, lắp ráp bản mạch điện tử bằng cách tạo ra lớp liên kết 2 layers linh kiện.

Máy có thể cấp mọi loại keo cùng với bộ điều khiển và bộ cấp đồng bộ. Máy cấp keo được thiết kế nhỏ gọn, vận hành tự động. Thiết kế theo yêu cầu khách hàng với từng yêu cầu lắp ráp cụ thể. Thiết kế được thay đổi linh hoạt nhờ thay đổi phương án lập trình và đồ gá chi tiết do các kỹ sư CNCVina thiết kế và chế tạo.

Đặc tính

Thông số kỹ thuật

Máy cấp keo và bôi keo cho lắp ráp linh kiện điện tử có thiết kế nhỏ gọn. Được lập trình và điều khiển bằng PLC, hoặc vi mạch tùy thuộc nhu cầu của khách hàng.

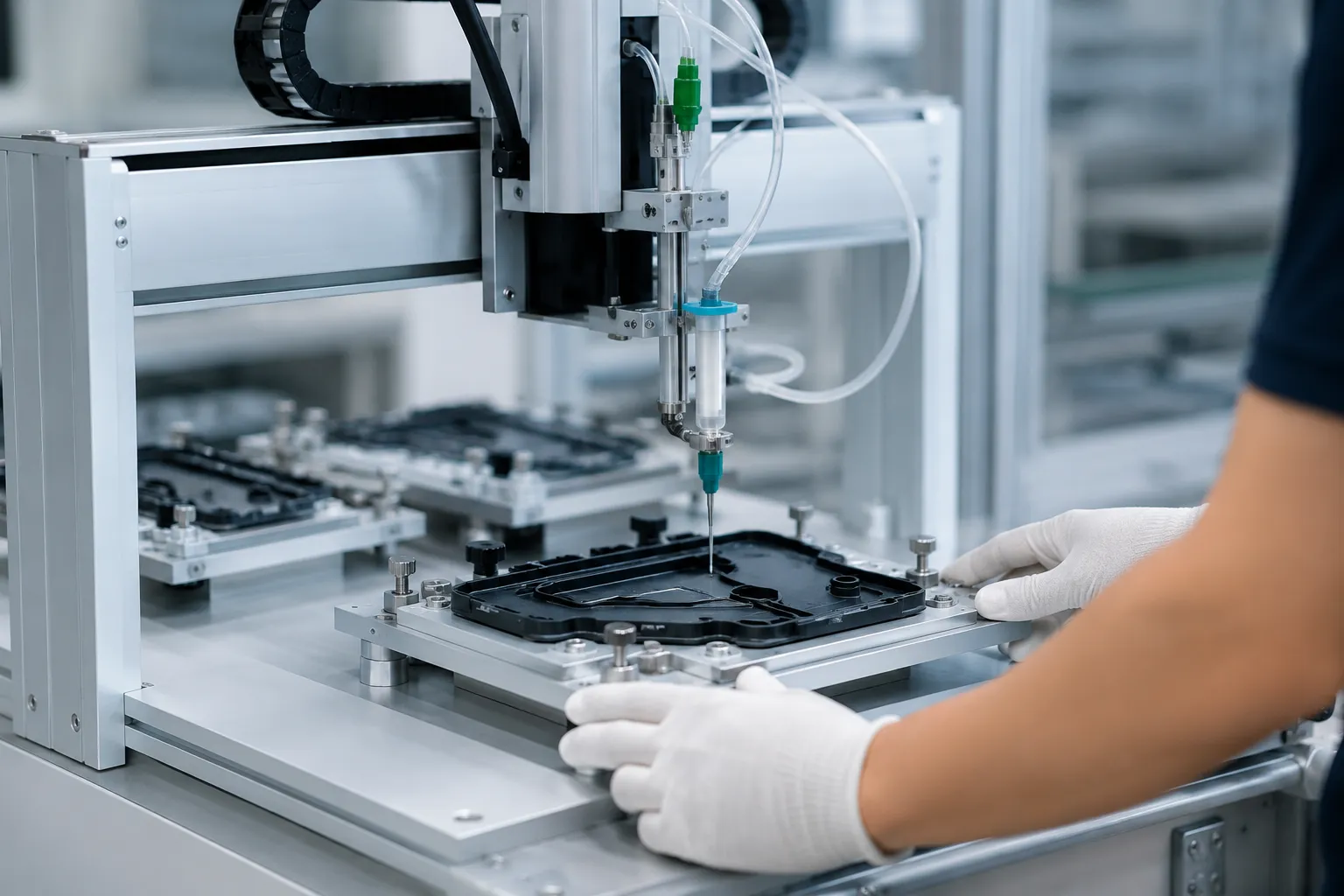

Cấu tạo và nguyên lý hoạt động

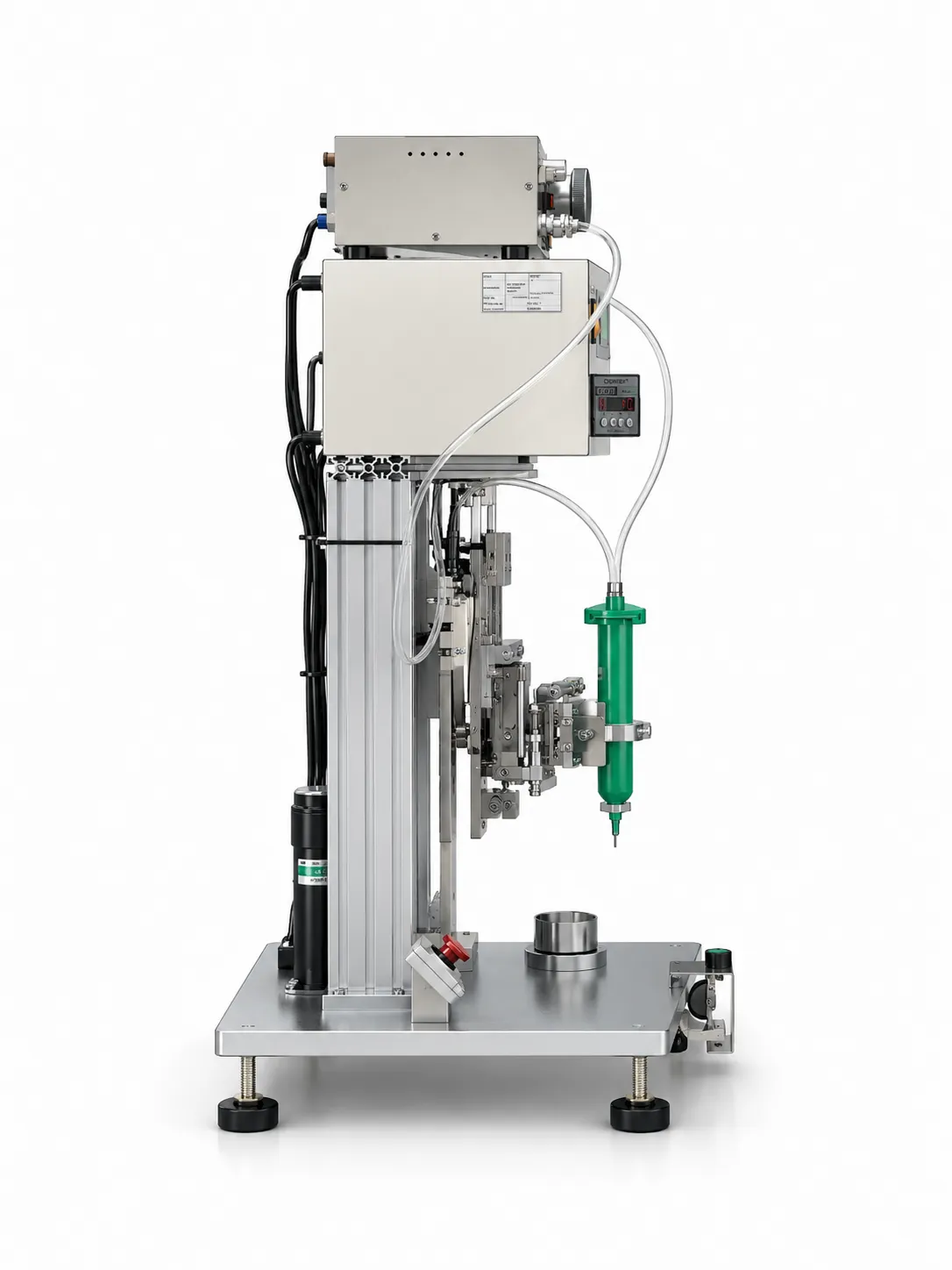

Máy cấp keo tự động được CNCVina thiết kế và chế tạo theo yêu cầu khách hàng. Vì vậy các loại máy cũng sẽ có các cấu tạo và cách thức vận hành khác nhau. Tuy nhiên, về cơ bản, máy cấp keo cho bản mạch gồm những cụm chính sau:

- Cụm khung kết cấu máy được lắp ráp từ nhôm định hình, gia công nhôm tấm đảm bảo độ cứng vững và giảm trọng lượng máy. Giúp dễ dàng di chuyển và lắp đặt tại các vị trí trong dây chuyền lắp ráp.

- Cụm đồ gá, Jig được thiết kế linh hoạt để gá đặt các chi tiết cần bôi keo nhanh chóng. Giúp việc thay cụm đồ gá + chi tiết dễ thao tác, tiết kiệm thời gian nhưng vẫn đảm bảo độ chính xác.

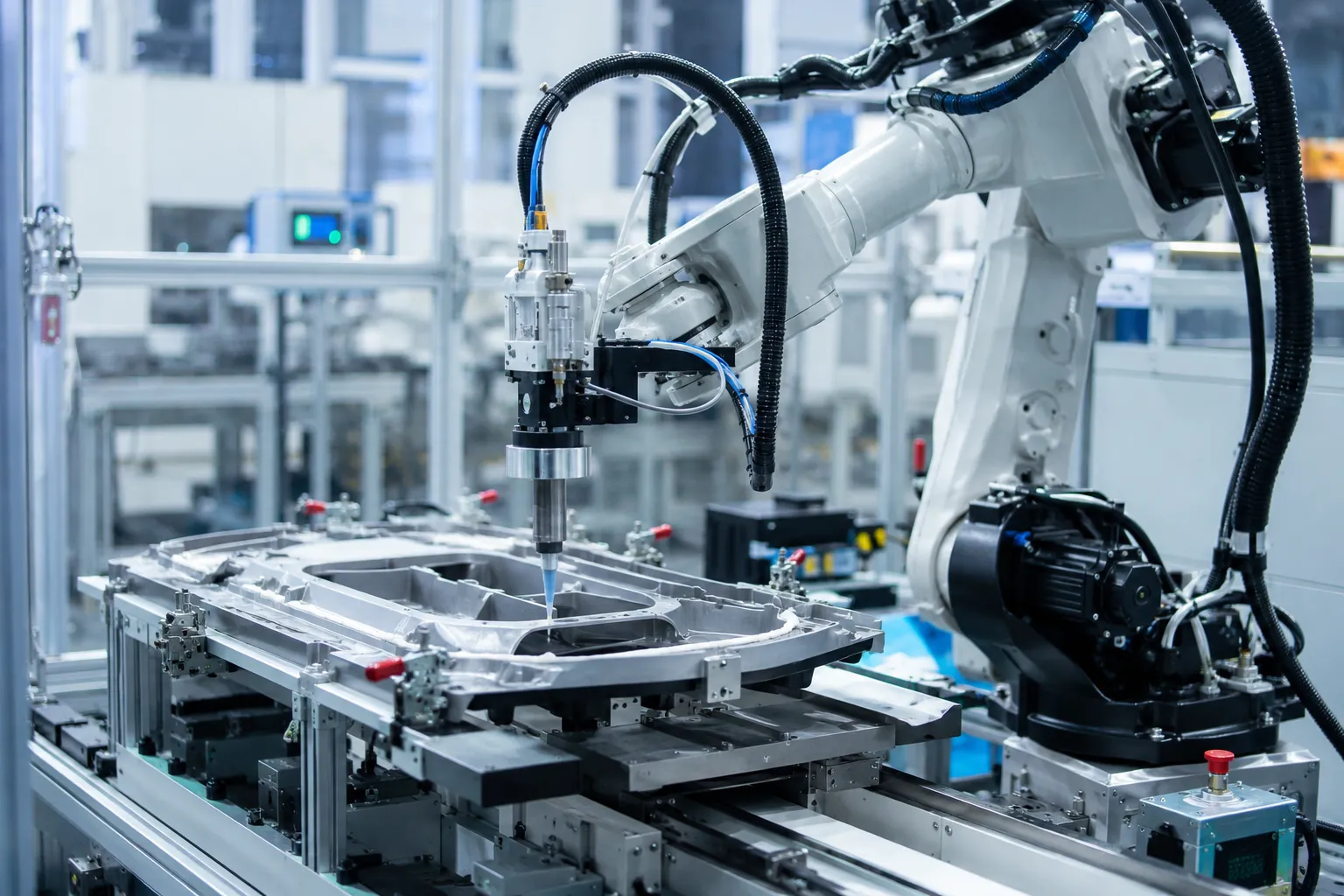

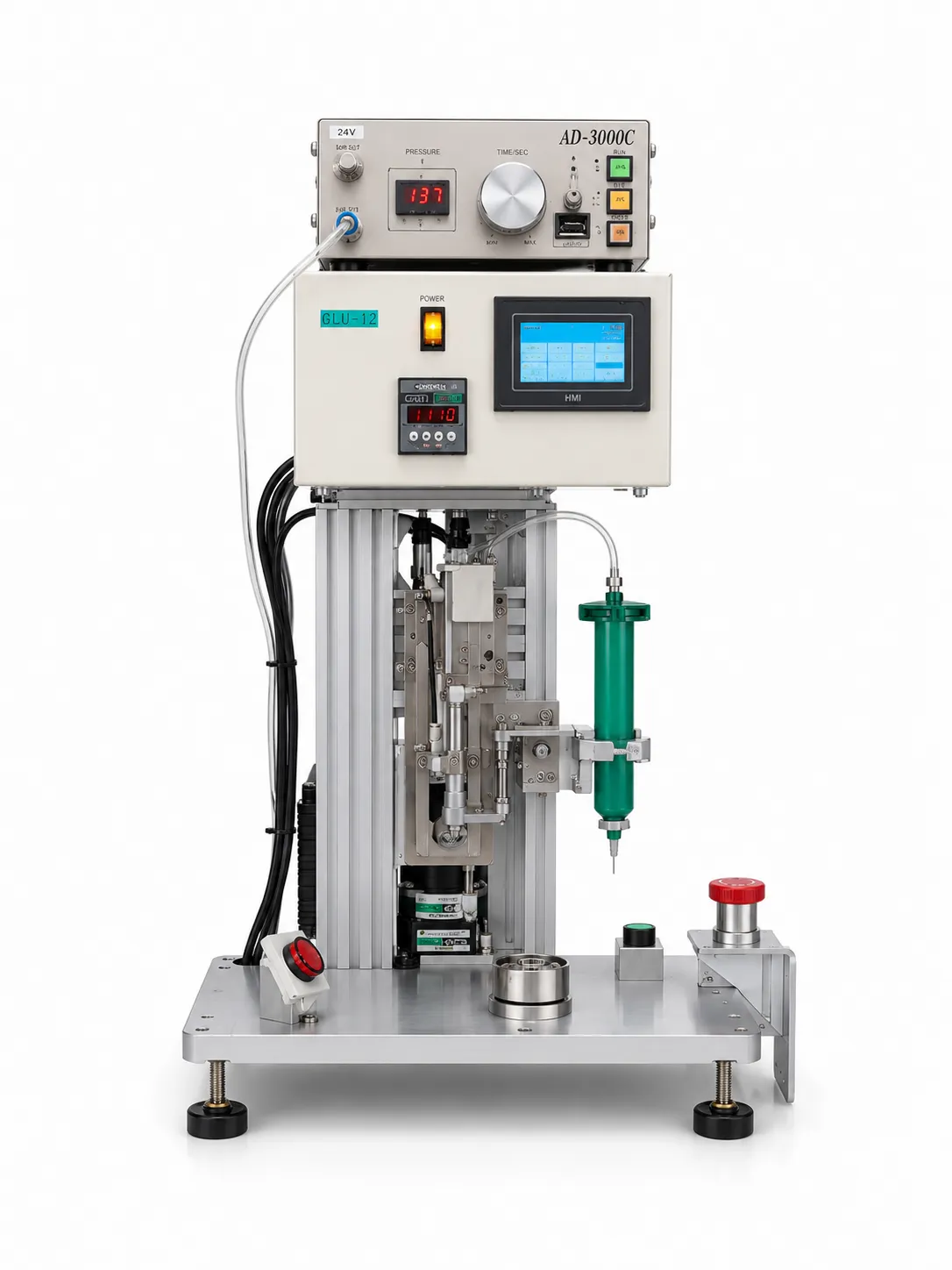

- Cụm đầu cấp keo và bộ điều khiển. Đầu cấp keo được gá lắp trên block. Đầu cấp keo di chuyển theo vị trí cấp keo theo phương Z  hoặc chạy và cấp keo tại biên dạng. Jig sản phẩm quay với biên dạng cần bôi keo là đường tròn (sản phẩm màng loa điện thoại, speaker...). Hoặc di chuyển theo cả phương X/Y bằng động cơ step, belt, robot mini Musashi, IAI...Hệ thống cảnh báo quá nhiệt. Bộ điều khiển Glue controller bao gồm timmer và bộ điều áp khí nén giúp điều khiển và kiểm soát quá trình bơm keo một cách chính xác và ổn định nhờ vi mạch hoặc mạch PLC.

Vận hành máy cấp keo

Việc vận hành máy cấp keo, bôi keo cho bảng mạch dán linh kiện rất đơn giản và dễ dàng.

Người công nhân tiến hành gá chi tiết cần bôi keo vào đồ gá được thiết kế và gia công theo từng sản phẩm của khách hàng.

Đặt cụm Jig+ chi tiết (1) lên bàn máy và nhấn nút. Máy tiến hành bơm keo tự động cho vị trí và biên dạng đã được lập trình trước.

Kết thúc quá trình bơm keo, người công nhân nhấc cụm (1) ra và đặt lên hệ thống băng tải và đặt cụm tiếp theo vào, nhấn nút cho máy hoạt động.

Cụm (1) theo hệ thống băng tải trong dây chuyền lắp ráp tới công đoạn tiếp theo được thực hiện trên máy chiếu tia UV giúp quá trình lắp ráp vận hành ổn định, theo dòng chảy liền mạch với năng suất cao nhất.
