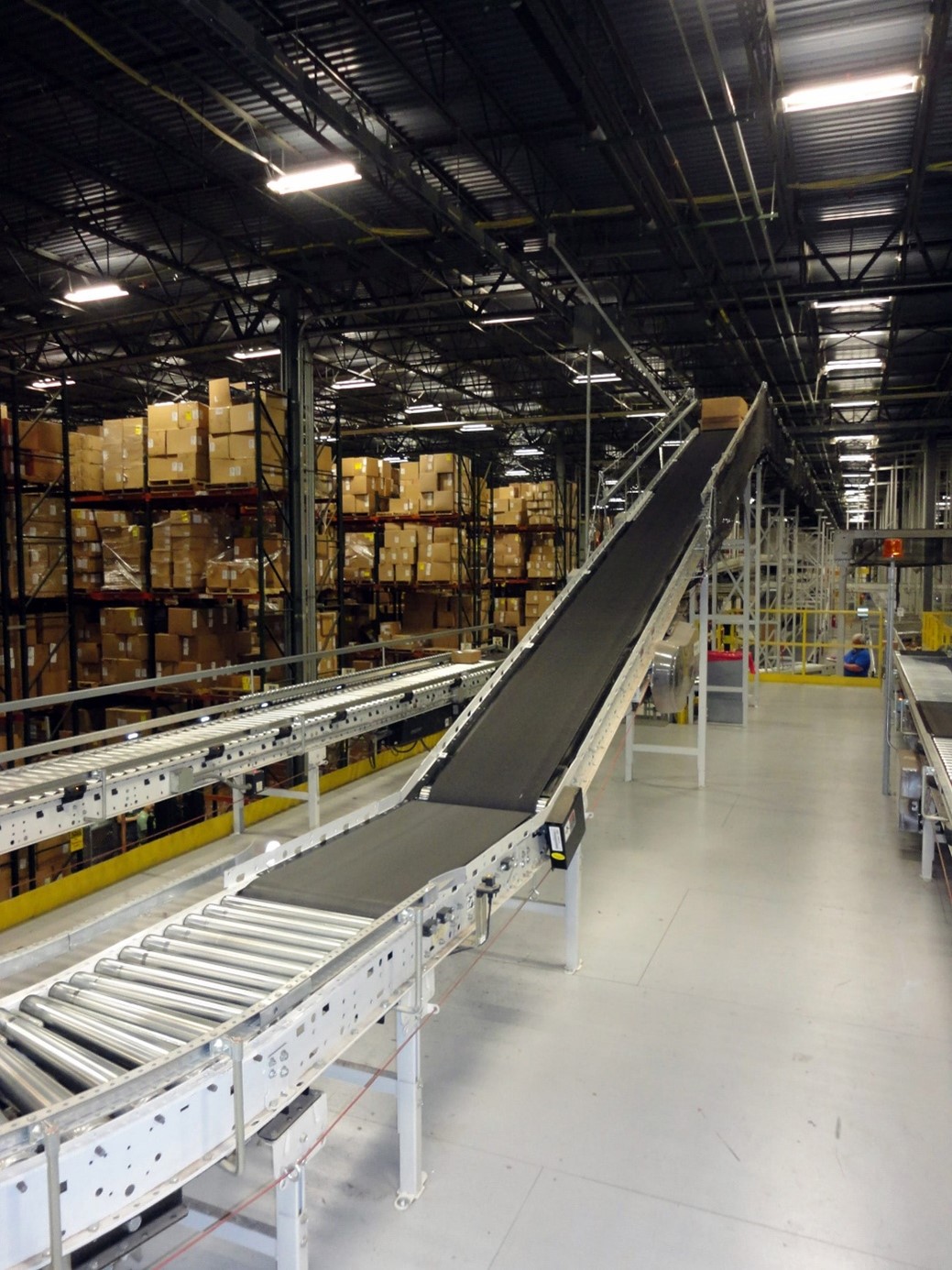

Tổng quan về băng tải hàng

Băng tải hàng là loại băng tải dùng để vận chuyển hàng hóa từ nơi này tới nơi khác theo đường đi đã được thiết kế. Tùy theo tính chất của hàng hóa và vật liệu mà băng tải hàng có đa dạng chủng loại, có thể vận chuyển hàng và vật liệu hóa ở nhiều hình dạng cũng như mức tải trọng khác nhau

Việc vận chuyển, lưu thông hàng hóa trong đa phần các ngành công nghiệp đóng vai trò quan trọng như quá trình tuần hoàn máu trong cơ thể. Nếu ổn định được quá trình vận chuyển sẽ giúp cho hoạt động sản xuất, lưu thông hàng hóa và vật liệu được thông suốt, nâng cao năng suất. Vì những lý do đó mà băng tải hàng là một bộ phận không thể thiếu để vận hành các dây chuyền. bên cạnh đó, nhờ việc tự động hóa quá trình vận chuyển bằng băng tải hàng mà có thể tiết kiệm đáng kể thời gian và nhân lực, giảm thiểu tai nạn lao động.

Các loại băng tải hàng

Băng tải đai

Cấu tạo

·        Khung băng tải thường được làm từ nhôm định hình, thép hoặc inox, được phủ sơn tĩnh điện, có độ bền cao, chống mài mòn tốt.

·        Động cơ giảm tốc cùng biến tần, các loại cảm biến để thuận tiện điều khiển.

·        Con lăn chuyền lực chủ động, con lăn đỡ làm từ thép mạ kẽm.

·        Bộ truyền động bằng xích hoặc đai.

·        Dây đai

Nguyên lý hoạt động

Khi động cơ hoạt động làm quay con lăn chuyền lực chủ động, băng tải được căng trên các con lăn sẽ chuyển động theo và đưa hàng hóa được đặt trên bề mặt băng tải đi.

Các loại băng tải đai

Băng tải trơn: Sử dụng cho các ứng dụng thông thường, vận chuyển không có hoặc ít độ dốc, tạo ít ma sát bề mặt, chống bám dính.

Băng tải gân: Bề mặt đai có gân với nhiều dạng biên dạng như hình thoi, hình vuông, chữ V, gai nhằm tăng khả năng vận chuyển và tính đa dạng trong ứng dụng.

Băng tải dạng Chevron: Bề mặt có thêm gân với dạng họa tiết Chevron gồm nhiều gân chữ V hoặc tương tự, có thể đảo chiều hoặc không, tạo khả năng vận chuyển tốt hơn, ứng dụng khi vận chuyển khi có độ dốc lớn.

Ưu điểm

·        Băng tải đai với động cơ có thể dễ dàng đảo chiều, thay đổi vận tốc vận chuyển theo ý muốn giúp linh hoạt quá trình sản xuất.

·        Hệ thống khung có thể nâng hạ hỗ trợ việc vận chuyển lên cao.

·        Nhờ sự đa dạng trong các loại dây đai mà băng tải đai có thể vận chuyển rất nhiều loại hàng hóa / vật liệu có tính chất và tải trọng khác nhau.

·        Băng tải đai có chi phí rẻ, lắp đặt dễ dàng.

Băng tải con lăn:

Cấu tạo

 Băng tải con lăn là một hệ thống nhiều con lăn được kết nối với nhau, cấu tạo chính bao gồm:

·        Khung băng tải thường được làm từ nhôm định hình, thép hoặc inox, được phủ sơn tĩnh điện, có độ bền cao, chống mài mòn tốt. Tùy thuộc mục đích điều hướng mà khung băng tải con lăn có thể có nhiều hình dạng từ thẳng, cong, vát xéo, linh hoạt.

·        Động cơ giảm tốc cùng biến tần, các loại cảm biến để thuận tiện điều khiển.

·        Các con lăn làm từ thép, inox, nhôm, được mạ kiềm hoặc bọc nhựa, cao su,…

·        Trục con lăn có hai đầu được gia công vát mẹp, ta rô lỗ, phay rãnh hoặc chạy ren bắt bu lông để gắn với khung băng tải.

·        Vòng bi làm từ thép có độ bền cao, được tra nhớt bảo vệ để chống ăn mòn, hoạt động trong môi trường nhiều bụi.

Nguyên lý hoạt động

 Khi động cơ quay sẽ chuyền động cho hệ thống vòng bi và trục con lăn, khi đó hàng hóa được đặt trên băng tải sẽ được di chuyển theo chuyển động lăn của con lăn.

Ưu điểm

·        Băng tải con lăn có thể vận chuyển hàng hóa theo chiều ngang một quãng đường dài rất hiệu quả, phù hợp với hàng hóa dạng thùng có kích thước và tải trọng lớn

·        Băng tải con lăn có thể dễ dàng đảo chiều, thay đổi vận tốc vận chuyển theo ý muốn giúp linh hoạt quá trình sản xuất.

·        Khung băng tải được gắn bánh xe giúp thuận tiện di chuyển, thay đổi vị trí.

·        Con lăn có tuổi thọ cao, chịu lực tốt, có thể hoạt động theo môi trường khắc nhiệt, chi phí phải chăng so với các loại băng tải khác.

Băng tải trục vít:

Cấu tạo

 Băng tải trục vít là một loại băng tải thường được cấu tạo bao gồm một ống hoặc máng bên trong chứa một lưỡi dạng xoắn ốc uốn quanh trục quay để di chuyển các vật liệu dạng lỏng, dạng hạt, vật liệu thô theo các phương từ ngang đến dốc đứng.

·        Máng vít có 2 loại máng chữ U và máng vít tròn, được chế tạo bằng thép tấm có độ dày phổ biến từ 2 - 10mm hoặc loại thép tấm chịu nhiệt nếu nhiệt độ vật liệu cao.

·        Trục vít là một ống thép đảm bảo các tiêu chuẩn về chiều dày và độ cứng, đầu mỗi đoạn ống được hàn bằng mặt bích để lắp ổ treo trung gian.

·        Cánh vít: làm từ thép tấm hoặc thép không gỉ được hàn với trục vít tạo thành cánh xoắn.

·        Móc treo có tác dụng làm ổ đỡ và tăng tính liên kết lên các bề mặt.

·        Khớp nối được giữ cố định bằng bu lông hình chữ U tự khóa.

·        Động cơ giảm tốc cùng biến tần để linh hoạt thay đổi tốc độ xuay trục vít.

Nguyên lý hoạt động

 Băng tải trục vít hoạt động theo nguyên lý vít của Archimedes, khi trục vít xoay theo đường cánh vít thì đầu trục vít sẽ có xu hướng tiến lên, nhưng vì hệ thống băng tải đã cố định trục vít nên vật liệu ở phía dưới sẽ di chuyển ngược lại với chiều tiến của trục vít, về phía đuôi trục vít, hay chính là phía mà người dùng mong muốn.

Ưu điểm

·        Thích hợp vận chuyển vật liệu rời, dạng lỏng, dạng bột, vật liệu thô mà khó loại máy móc nào có thể sánh được.

·        Tiết kiệm diện tích, có tính cơ động cao nhờ cấu trúc nhỏ gọn, chiều dài có thể thay đổi theo nhu cầu dễ di chuyển, bên cạnh đó là dễ sử dụng và bảo trì.

·        Vận chuyển vật liệu có tính độc hại giúp bảo vệ sức khỏe người công nhân và chịu được các loại vật liệu nhiệt độ cao nhờ tải liệu trong máng kín.

·        Dễ vệ sinh, tiết kiệm chi phí hơn các loại băng tải khác khi thực hiện cùng chức năng.

Ứng dụng của băng tải hàng

Với khả năng vận chuyển, lưu thông đa dạng các loại hàng hóa / vật liệu, băng tải hàng được sử dụng rộng rãi trong hầu hết các ngành công nghiệp sản xuất, khai khoáng, cho tới các kho chứa, trung tâm phân phối. Một vài ví dụ về ứng dụng của băng tải hàng trong các ngành công nghiệp:

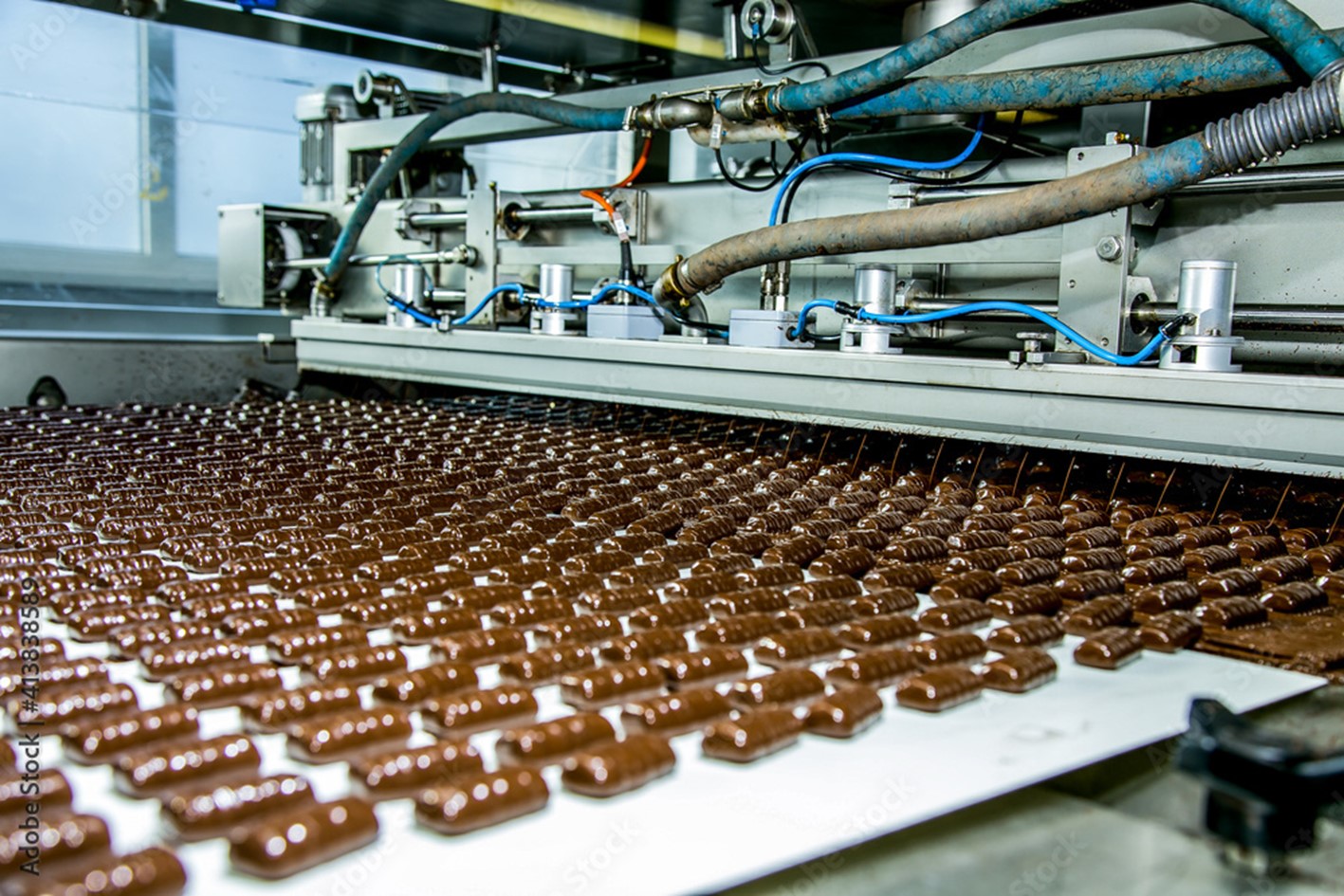

Băng tải đai trong dây chuyền sản xuất bánh:

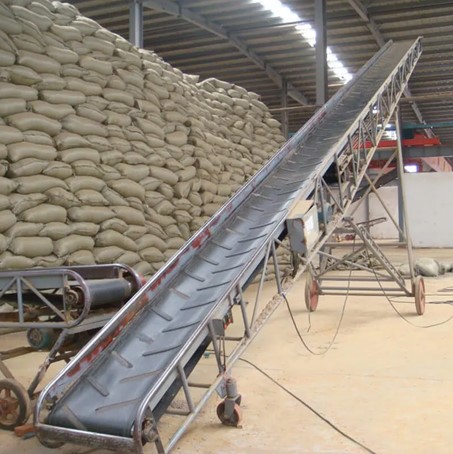

Băng tải đai chữ V trong dây chuyền vận chuyển xi măng:

Băng tải con lăn trong dây chuyền vận chuyển thùng hàng tại kho chứa:

Băng tải trục vít trong dây chuyền chế biến rượu nho:

Những lưu ý khi lựa chọn băng tải hàng:

·        Băng tải hàng vô cùng đa dạng về chủng loại, vì vậy cần phải lựa chọn loại băng tải sao cho phù hợp với chức năng mà chúng có thể làm tốt nhất.

·        Sau khi lựa chọn được loại băng tải đúng mục đích thì bắt đầu xem xét tới các thông số về công suất động cơ, kích thước, tính linh hoạt và khả năng thích ứng,… sao cho phù hợp với tính chất loại hàng hóa / vật liệu cần vận chuyển.

·        Xem xét thiết kế vị trí lắp đặt hệ thống băng tải hàng sao cho tương thích với dây chuyền sản xuất.

·        Cân nhắc, dự trù chi phí cho dự án phù hợp với khả năng tài chính, có khả năng sinh lời, mang lại lợi ích lâu dài.

 Lắp đặt và bảo trì băng tải hàng

Các loại băng tải hàng khác nhau sẽ có những cách lắp đặt khác nhau nhưng nhìn chung, hầu hết công đoạn lắp ráp, lắp đặt đều khá đơn giản. Điểm lưu ý là cần lên kế hoạch, tính toán trước để thiết kế vị trí lắp đặt sao cho toàn bộ hệ thống nhà xưởng hoạt động tối ưu.

Một số phương án bảo trì:

·        Thực hiện bảo trì theo định kỳ.

·        Kiểm tra kết cấu khung, độ căng của dây đai băng tải.

·        Thường xuyên bôi trơn cho động cơ và các cơ cấu chuyển động.

·        Loại bỏ các tác nhân gây hại như bụi bẩn, vật liệu vụn.

·        Vệ sinh toàn bộ hệ thống băng tải.

Một số vấn đề thường gặp:

·        Chế tạo khung băng bị cong, lệch khiến băng tải không cân, dẫn đến tình trạng băng tải bị lệch va vào khung băng làm rách băng.

·        Hàng hóa / vật liệu có tải trọng lớn hơn cho phép, hoặc đột ngột đổ xuống băng tải quá nhiều có thể khiến băng tải bị quá tải.

·        Tại cửa nhập hàng không có con lăn giảm chấn khiến các cơ cấu tại vị trí này dễ bị hỏng.

·        Băng tải thiếu lực căng khiến hệ thống chạy không ổn định, dẽ bị trượt băng.

Xu hướng tương lai của băng tải hàng

Hiện nay, các hệ thống băng tải đã được tích hợp cảm biến, biến tần kết nối với PLC để nâng cao khả năng tự động hóa, điều khiển dây chuyền hoạt động ổn định với ít sự tham gia của con người. Trong tương lai, với sự phát triển ngày càng mạnh của công nghệ robot, trí tuệ nhân tạo có thể khiến dây chuyền vận hành một cách tự động hoàn toàn.

Một trong những ưu thế của băng tải hàng là có thể dễ dàng thay mới các bộ phận như dây đai, con lăn,… nhưng việc này cũng làm tăng vấn đề rác thải nhựa, rác thải công nghiệp. Tương lai hướng tới sử dụng những loại vật liệu có tính bền và hiệu quả vượt trội hơn để thay thế.

Tổng kết

Lưu thông hàng hóa và vật liệu là quá trình vô cùng quan trọng đối với bất kỳ một ngành công nghiệp nào. Đi cùng với đó là sự ứng dụng rộng rãi của các loại băng tải hàng, chúng đã khẳng định vị trí không thể thiếu trong các dây chuyền sản xuất và vận chuyển. Hãy lựa chọn băng tải hàng sao cho phù hợp mục đích sử dụng.
