Băng tải đứng

Băng tải đứng là gì

Băng tải đứng hay gọi là băng tải dọc là loại băng tải đặc biệt dùng để di chuyển sản phẩm từ độ cao này sang độ cao khác, nâng hoặc hạ tải ở các mức cao khác nhau. Chúng khác với thang máy ở chỗ băng tải thẳng đứng có mã an toàn quốc gia riêng (Ví dụ Tiêu chuẩn an toàn ANSI/ASME B20.1 cho băng tải của Hoa Kỳ) và không được chế tạo theo cùng tiêu chuẩn của thang máy chở người.

Băng tải đứng thường nằm giữa hai băng tải ngang và có thể giữ cho chuyển động liên tục. Băng tải đứng sử dụng gầu, dây đai, máng trượt, v.v. Trên đường ray, ốc vít hoặc các công nghệ vận chuyển khác để di chuyển sản phẩm lên hoặc xuống theo độ cao và tối đa hóa không gian với diện tích nhỏ trên sàn. Băng tải đứng có thể được dẫn động bằng trọng lực hoặc chạy bằng điện, tiết kiệm năng lượng khi so sánh với băng tải nghiêng. Chúng hữu ích nhất cho việc truyền tải theo chiều dọc tần số thấp, không liên tục, ngoại trừ trong một số trường hợp cụ thể và được sử dụng rộng rãi trong hầu hết các cơ sở công nghiệp.

Các ứng dụng phổ biến nhất của băng tải đứng là để tiết kiệm không gian sàn, kết hợp nhiều tầng lại với nhau, hệ thống tích lũy dọc, điểm đón và trả hàng hóa và nhiều trường hợp sử dụng cụ thể hơn. Chúng được tìm thấy trong các ứng dụng ở sân bay, sản xuất ô tô, xử lý hóa chất, đóng gói thực phẩm, tái chế, phân phối kho bãi và các ngành công nghiệp khác. Phần tiếp theo sẽ thể thị một số ví dụ cụ thể về các băng tải này để cho thấy chúng thành công như thế nào trong nhiều môi trường khác nhau.

Băng tải đứng

Các loại băng tải đứng

Có nhiều dạng băng tải đứng. Sau đây nói về các loại băng tải đứng phổ biến nhất để giúp người mua xác định loại nào phù hợp cho ứng dụng của minh. Chú ý luôn liên hệ với nhà cung cấp khi có câu hỏi cụ thể vì họ sẽ có thông tin cập nhật nhất về băng tải.

Băng tải đứng vận chuyển lên xuống qua lại:

Băng tải đứng vận chuyển lên xuống qua lại, còn thể gọi là thang máy nâng chuyển động qua lại, vận chuyển các vật phẩm thông qua một bệ nằm ngang có thể được dẫn động hoặc cấp nguồn bằng trọng lực hay điện. Sàn này thường là một băng tải nằm ngang (thể hiện dưới dạng băng tải đai như trong hình) và có thể di chuyển lên xuống dùng ở các vị trí với độ cao khác nhau để phục vụ nhiều tầng làm việc. Có thể có nhiều bệ băng tải ngang, thường được sắp xếp cạnh nhau hoặc bố trí phía trên.

Chúng có thể di chuyển nhiều vật phẩm mỗi phút tùy thuộc vào số điểm dừng, chiều cao và trọng lượng sản phẩm. Những băng tải này có thể thiết kế theo kiểu bốn cột cổ điển (hiển thị ở hình trên) hoặc có thể là hai cột hoặc không cột tùy thuộc vào hình dạng mong muốn. Loại băng tải này cung cấp giải pháp thay thế dễ kiểm soát hơn so với máng trượt và các băng tải rơi khác, đồng thời có thể vận chuyển lên xuống các vật liệu dễ vỡ và phức tạp. Chúng đã được tìm thấy trong việc vận chuyển hành lý, hộp, túi đựng, khay và các sản phẩm khác với nhiều mức độ cao khác nhau.

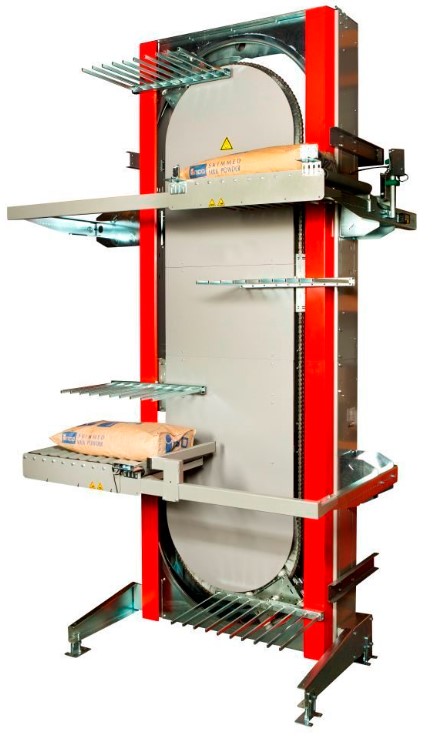

Băng tải đứng vận chuyển lên xuống

Băng tải đứng dạng cắt kéo:

Băng tải nâng cắt kéo là băng tải thẳng đứng có độ bền cao, có khả năng di chuyển các vật nặng, tải trọng lớn. Mặc dù không đặc biệt hữu ích đối với ứng dụng yêu cầu chiều cao lớn, nhưng chúng cho phép thao tác theo chiều dọc với các vật thể quá nặng đối với các phương tiện vận chuyển khác. Chúng thường có một băng tải ngang trên bệ cho phép vật liệu di chuyển khỏi ngay tại chỗ (ví dụ: Hình trên cho thấy có băng tải con lăn).

Tốc độ di chuyển thông thường của băng tải đứng cắt kéo là lên xuống bốn lần mỗi phút, nhưng điều này phụ thuộc vào ứng dụng và mức độ thay đổi độ cao. Các đầu cấp và xả có thể đa hướng nếu cần và hướng của băng tải ngang có thể song song hoặc vuông góc với trục cắt kéo (như trên là vuông góc). Chúng thường được triển khai trong công nghiệp chế tạo ô tô, luyện kim, hàng không vũ trụ và các ứng dụng có trọng lượng lớn khác.

Băng tải đứng dạng cắt kéo

Băng tải đứng vận chuyển liên tục:

Có hai dạng loại chữ C hoặc loại Chữ S (hay Z):

Mục tiêu của băng tải thẳng đứng liên tục là giữ cho vật liệu di chuyển liên tục qua các phần thẳng đứng của đường cung cấp. Chúng thực hiện điều này bằng cách triển khai các bệ/khay/kệ có nguồn gốc từ một băng tải ngang, sau đó di chuyển lên trục thẳng đứng một cách cơ học và sau đó đặt trở lại một băng tải ngang khác cùng loại. Chúng nhanh hơn các loại băng tải trước đây, có thể di chuyển tới 60 mặt hàng mỗi phút. Chúng có thể được điều khiển dễ dàng và có các tính năng an toàn tùy chọn và có thể được cấu hình theo hình chữ C hoặc S (được minh họa ở hình trên). Chúng chiếm diện tích tối thiểu trong khi vẫn cung cấp năng suất cao và giúp giữ sản phẩm theo hướng nằm ngang.

Chúng được sử dụng rộng rãi trong nhiều ngành công nghiệp để vận chuyển hộp, khay, túi đựng, thùng, vành, lốp xe, túi xách, v.v. Dạng băng tải này có nhược điểm là công nhân phải căn đúng thời điểm các máng di chuyển dọc đi đến để đặt hàng hóa vào, nếu không hàng hóa sẽ văng ra ngoài. Để khắc phục có thể sử dụng các biện pháp tự động hóa, tính toán chính xác thời điểm các máng vận chuyển đi tới.

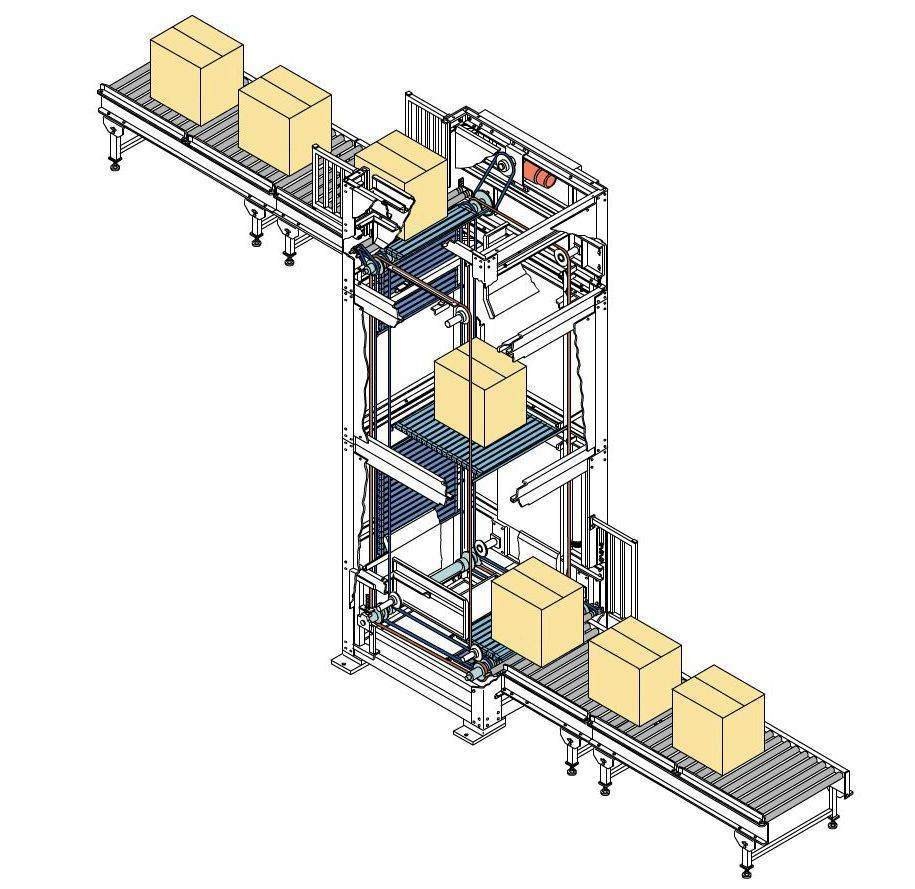

Băng tải đứng dạng chữ Z

Băng tải đứng xoắn ốc:

Băng tải xoắn ốc (đôi khi được gọi là “băng tải chai”) là băng tải thẳng đứng công suất cao có khả năng di chuyển nhiều mặt hàng liên tục theo chuyển động xoắn ốc. Chúng không làm gián đoạn quá trình vận chuyển và cho phép vật liệu vận chuyển trơn tru từ độ cao này sang độ cao khác mà không cần chuyển sang thiết bị khác. Chúng có tiết kiệm diện tích, công suất cao có và dễ vận hành. Băng tải thường thiết kế dạng con lăn như băng tải con lăn kim loại, con lăn nhựa,… .

Điều quan trọng cần lưu ý là các vật phẩm sẽ bị nghiêng ở mọi điểm trên băng tải xoắn ốc, do đó phải chú ý một số vật liệu nhất định như chất lỏng, nếu không chúng có thể bị đổ. Những băng tải thẳng đứng này lý tưởng cho các vận chuyển đa tầng và các ứng dụng như vận chuyển thực phẩm, đồ ăn nhẹ, vận chuyển thùng carton, chai và hộp.

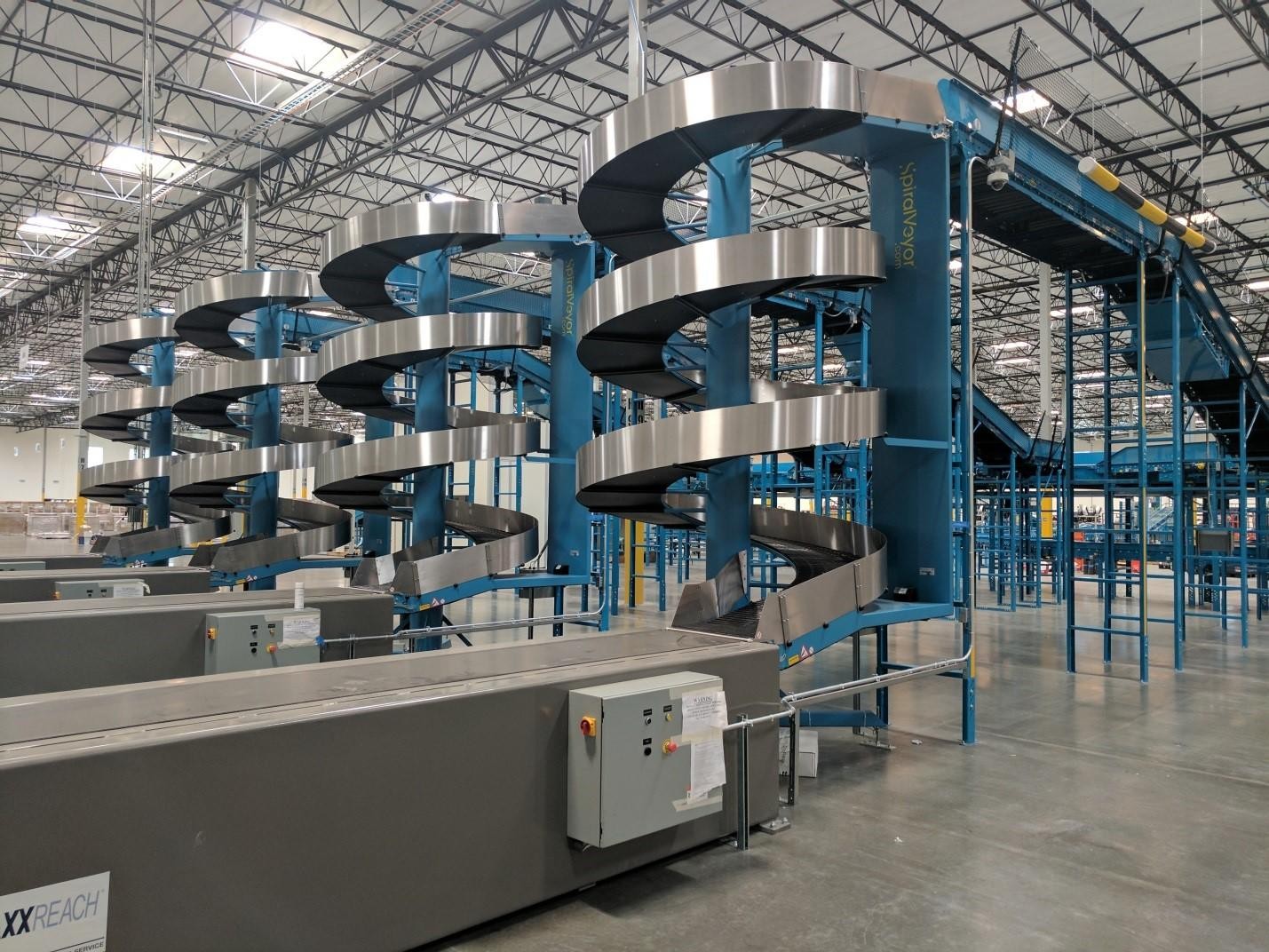

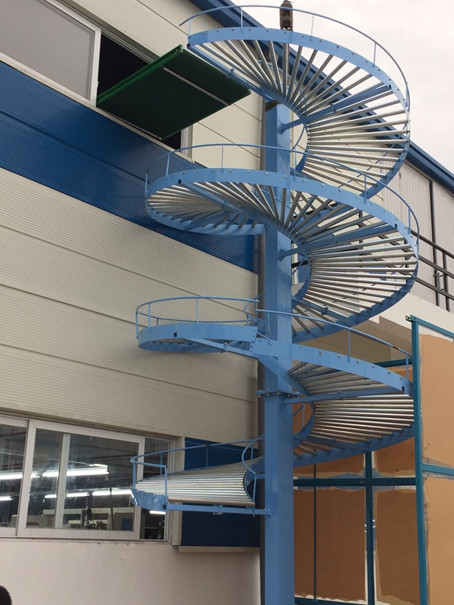

Băng tải đứng dạng xoắn ốc

Băng tải đứng dạng trục vít:

Bên trong có một đường xoắn dạng ren khi chuyển động xoay tuy vào chiều xoay sẽ đưa vật liệu lên hoặc xuống.

Băng tải trục vít thẳng đứng rất hữu ích trong việc vận chuyển các vật liệu bán rắn, rời và bán lỏng lên xuống trục thẳng đứng bằng cách sử dụng trục hình vít. Chúng chiếm một diện tích rất nhỏ và hiệu quả nhất nhất trong việc điều chỉnh tỷ lệ vật liệu đầu ra mỗi lần thống nhất. Chúng thường được sử dụng trong các cơ sở xử lý nước thải, sản xuất hóa chất và thực phẩm, v.v.

Băng tải đứng dạng trục vít.

Thiết kế băng tải đứng dạng trục vít

Băng tải đứng dạng gầu múc:

Loại băng tải được nắp thêm nhiều gầu xúc trên đường vận chuyển giúp xúc nguyên liệu từ thấp lên cao và đổ xuống độ cao khác. Dạng băng tải này cực kì phù hợp với việc vận chuyển, xử lý các loại sản phẩm dạng hạt có kích thước nhỏ, dễ rơi vãi mà các loại băng tải đứng khác như băng tải đứng vận chuyển qua lại, băng tải đứng liên tục khó có thể vận chuyển một cách hiệu quả. Chúng có thể vận chuyển ổn định liên tục, tốc độ lớn cho nên cho năng suất cao.

Với thiết kế tương tự như băng tải nghiêng được gắn thêm gầu múc. Đai băng tải thường được thiết kế từ đai PVC, đai cao su. Chúng thường được tìm thấy trong các ứng dụng nông nghiệp, công nghiệp khai khoáng hay cấp liệu cho các dây chuyền chế biến, sản xuất và nhiều ứng dụng khác.

Băng tải đứng dạng gầu múc

 Băng tải đứng dạng đường tuần hoàn:

Dạng băng tải này được gắn thêm các máng nâng có dạng lược như hình. Thường dùng để vận chuyển hàng hóa từ băng tải con lăn này sang băng tải con lăn khác ở độ cao bất kì. Nguyên lý là các máng dạng lược sẽ luồn vào các khe giữa các con lăn nâng sản phẩm đi lên rồi lại luồn qua các khe con lăn của băng tải con lăn khác để đạt sản phẩm xuống. Dạng băng tải này yêu cầu phải các băng tải con lăn ngang phải dừng lại trong quá trình chuyển tiếp, ảnh hưởng đến năng suất vận chuyển.

Biện pháp dùng thanh chặn như trong hình có thể sử dụng để khắc phục, cụ thể trong hình đang vận chuyển các bao tải và cần có thanh chặn để tránh các bao tải đó văng ra khỏi hành trình. Tuy nhiên dùng biện pháp này sẽ gây ra va đập và dồn ứ sản phẩm, có thể kết hợp thêm hệ thống cảm biến dừng chính xác để tránh va đập điều này rất có ý nghĩa khi vận chuyển các dạng tải nặng hay cao, lực quán tính của chúng rất lớn và thanh chắn cũng phải có kích cỡ tương ứng để tránh làm văng sản phẩm.

Băng tải dạng tuần hoàn

Thông số kỹ thuật và tiêu chí lựa chọn

Cần biết công suất mong muốn và lưu lượng của sản phẩm thông qua băng tải thẳng đứng. Những giá trị này sẽ giúp tìm được băng tải có tải trọng và tốc độ tối đa phù hợp với nhu cầu, nếu những giá trị này không phải là thông số kỹ thuật quan trọng thì bạn có thể xem xét một băng tải thẳng đứng đơn giản hơn.

Thiết kế, chiều cao và diện tích băng tải

Băng tải đứng có hầu hết mọi kích cỡ và đủ chủng loại, vì vậy hãy chọn loại phù hợp với băng tải đã được sử dụng trong cơ sở, bằng cách này, sản phẩm sẽ được chuyển giao mượt mà nhất giữa các phân đoạn ngang và dọc. Ngoài ra, hãy xác định chiều cao di chuyển và các yêu cầu về không gian tổng thể để đảm bảo băng tải thẳng đứng sẽ phù hợp. Điều quan trọng là những băng tải này không được quá khổ hoặc quá nhỏ.

Kiểm soát và cân nhắc đặc biệt

Băng tải đứng thường tự động vận hành, nhưng hãy đảm bảo nhà cung cấp biết liệu có cần sự kiểm soát hay không. Có nhiều băng tải đứng phức tạp hơn có khả năng đáp ứng nhu cầu đầu vào của người dùng và tốc độ thay đổi, nhưng các thông số kỹ thuật này phải chi tiết. Ngoài ra, nếu mức tiêu thụ điện năng là vấn đề đáng lo ngại, hãy xem xét một băng tải thẳng đứng sẽ giảm thiểu mức sử dụng điện năng hoặc một băng tải có bộ truyền động công suất thấp để tiết kiệm năng lượng.

Cuối cùng, hãy xem xét bất kỳ tiêu chí quan trọng cụ thể nào cho các ứng dụng. Có thể là những cân nhắc như: bảo vệ tĩnh điện, bảo vệ nguy cơ môi trường, tính năng ngăn chặn hay an toàn hoặc bất cứ điều gì giúp hệ thống vận hành đáng tin cậy nhất có thể. Như mọi khi, nhà cung cấp sẽ biết rõ nhất, vì vậy hãy liên hệ với họ về những cân nhắc đặc biệt này.

Đặc điểm cấu tạo băng tải đứng

Băng tải đứng cấu tạo gồm khung băng tải, cơ cấu truyền động, động cơ và hệ điều khiển:

• Khung băng tải được làm bằng kim loại và các vật liệu chịu lực khác, đặc điểm chung là có chiều cao lớn. Đối với mỗi loại băng tải khác nhau khung băng tải của chúng thường rất khác biệt về cấu trúc. Chính vì vậy cần dựa vào yêu cầu thực tế như diện tích chiếm chỗ, chiều cao xưởng, công suất, v.v để lựa chọn cho phù hợp.
• Cơ cấu truyền động rất đa dạng với đặc điểm chung là chuyển động theo phương dọc tương đối ổn định, liên tục và êm ái, có thể ứng dụng cho các dạng vật liệu dễ vỡ. Ngoài ra đối với dạng nguyên liệu dạng hạt nhỏ thì băng tải đứng vận chuyển hiệu quả hơn nhiều so với các phương pháp dùng cánh tay robot hay thủ công.
• Động cơ do vận chuyển theo phương dọc với tác động của trọng lực cần công suất lớn hơn băng tải ngang.
• Băng tải đứng thường được sử dụng kết hợp với các hệ thống cảm biến, tự động di chuyển hàng hóa qua các khâu trung gian để giúp hàng hóa không bị va đập và tự động chuyển tiếp không cần sự can thiệp của con người.

Ứng dụng của băng tải đứng

Để vận chuyển sản phẩm từ độ cao này sang độ cao khác phương pháp sử dụng băng tải đứng là vô cùng hiệu quả cho dù ở bất kì loại băng tải đứng nào bởi tính vận chuyển liên tục, ổn định, êm ái, năng suất cao của chúng, không những vậy còn tiết kiệm không gian sàn. Chính vì vậy đối với các ứng dụng vận chuyển theo phương dọc ở bất kì ngành công nghiệp nào chúng đều có chỗ đứng nhất định. Sau đây trình bày một vài hình ảnh ứng dụng thực tế. Ngoài ra còn vô số ứng dụng khác.

• Vận chuyển hàng hóa trong logistics và kho vận
• Vận chuyển sản phẩm, thành phẩm của dây chuyển sản xuất
• Vận chuyển nông sản dạng hạt
• Vận chuyển các mặt hàng thực phẩm, đồ uống
• Vận chuyển hàng hóa nặng dùng băng tải đứng cắt kéo

Vận chuyển hàng hóa nặng dụng băng tải đứng dạng cắt kéo

Ứng dụng trong vận chuyển nông sản

Vận chuyển hàng hóa trong logistics và kho vận

Vận chuyển đồ uống trong dây chuyền công nghiệp thực phẩm
