Mô tả sản phẩm

Khái niệm băng tải cong

Băng tải cong là băng tải chuyển hướng hướng cong, nghĩa là khung băng tải có dạng cong cung tròn nhằm thay đổi hướng vận chuyển sản phẩm cho phù hợp dây chuyển sản xuất. Mục đích để tối ưu không gian có sẵn, tiết kiệm về mặt diện tích. Linh hoạt đáp ứng các yêu cầu của sản phẩm.

Băng tải cong có nhiều mẫu mã và hầu như bất kì loại băng tại nào (băng tải lưới kim loại, lưới inox, lưới teflon, băng tải đai phủ PVC, băng tải cao su, băng tải nhựa, các loại băng tải con lăn, băng tải v.v,) đều có thể chế tạo dưới dạng băng tải cong.

Băng tải cong được chế tạo với nhiều kích cỡ, thông số kĩ thuật nhằm chịu được mức độ tải trọng khác nhau, chúng có nhiều mức độ cong khác nhau lên đến 360o cho các ứng dụng tuần hoàn sản phẩm.

Ngoài ra đối với băng tải cong sử dụng đai hoặc lưới có thể được chế tạo với nhiều dạng bề mặt khác nhau như trơn nhẵn, nhám, v.v.

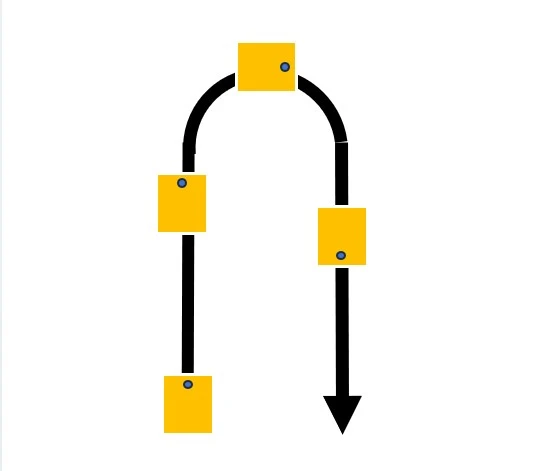

Để chuyển hướng người ta có thể dùng thanh dẫn hướng hay hai băng tải thẳng xếp theo một góc độ nào đó. Điểm khác biệt ở băng tải cong là nó sẽ giữ nguyên hướng của sản phẩm.

Băng tải cong

Băng tải cong

Đặc điểm băng tải cong

Cấu tạo: bao gồm khung băng tải chịu lực, hầu hết được chế tạo từ kim loại và có kết cấu dạng cung tròn, động cơ, đai, lưới, hoặc con lăn với rất nhiều mẫu mã, kiểu dáng, thông số kĩ thuật.

Ưu điểm:

  • Làm cho các ứng dụng chuyển hướng vận chuyển thuận tiện, đơn giản và năng suất hơn. Làm việc ổn định và liên tục.
  • Đa dạng phù hợp với nhiều loại ứng dụng trong nhiều ngành công nghệ khác nhau.
  • Có khả năng giữ nguyên hướng của sản phẩm cho các ứng dụng cần điều này.
  • Phương pháp dùng băng tải cong không làm rơi sản phẩm để chuyển hướng, phù hợp với loại sản phẩm dễ vỡ hay nặng, tăng độ bền của cả hệ thống băng tải.

Nhược điểm:

  • Tính toán, chế tạo phức tạp hơn băng tải dạng thẳng.
  • Không thể di chuyển quá nhanh để tránh sản phẩm văng khỏi băng tải.
  • Tăng chi phí đầu tư so với việc sử dụng các phương pháp chuyển hướng khác như thanh dẫn hướng, hai băng tải thẳng (từ băng tải này rơi xuống băng tải khác).

Một số băng tải cong thông dụng

Phân loại theo góc cong:

Băng tải cong hoàn toàn có thể được chế tạo với đủ loại góc cong phụ thuộc vào yêu cầu. Tuy nhiên, việc yêu cầu khác tiêu chuẩn sẽ dẫn đến việc tăng chi phí chế tạo. Có thể kết hợp nhiều băng tải cong với các góc phổ thông lại với nhau để đạt góc độ mong muốn.

Loại 45o

Loại 60o

Loại 90o

Loại 180o

Băng tải cong 45 độ

Băng tải cong 45 độ

Băng tải cong 60 độ

Băng tải cong 60 độ

Băng tải cong 90 độ

Băng tải cong 90 độ

Phân loại theo dạng con lăn:

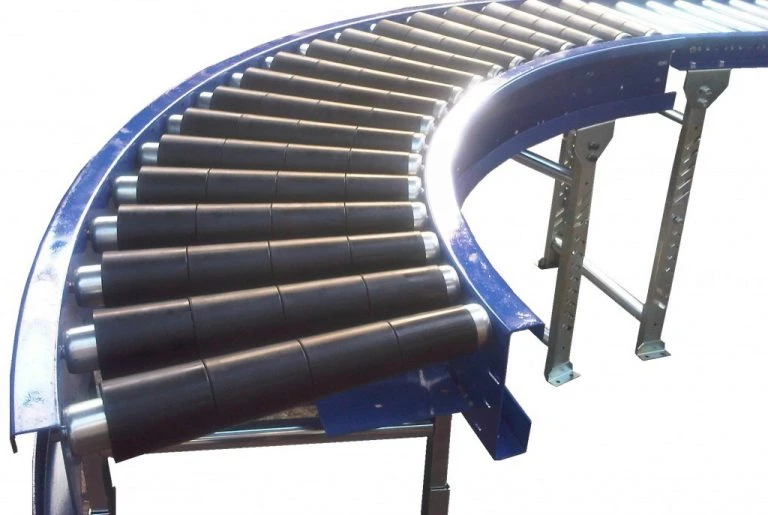

Loại RE: Con lăn có dạng côn giúp truyền động đồng tốc độ trên toàn băng tải, tăng tính ổn định, tăng hiệu suất.

Thiết kế Băng tải cong con lăn côn



Thiết kế Băng tải cong con lăn côn

Băng tải cong con lăn côn

Băng tải cong con lăn côn



Loại CCD: Con lăn dạng thẳng, dễ chế tạo tuy nhiên do tốc độ giữa mép trong và mép ngoài khác nhau dẫn đến hiện tượng trượt làm giảm tính ổn định và hiệu suất.Thiết kế Băng tải cong con lăn thẳng



Thiết kế Băng tải cong con lăn thẳng

Băng tải cong con lăn thẳng

Băng tải cong con lăn thẳng



Loại SRI: Ở loại này đai có dạng đĩa tròn gập vào con lăn, khi trải phẳng, đai sẽ chuyển động quay tròn, còn khi gập lại như vậy đai sẽ giúp chuyển hướng, chuyển hàng từ bên trái qua bên phải hoặc ngược lại.

Thiết kế Băng tải cong đai đĩa tròn

Thiết kế Băng tải cong đai đĩa tròn

Băng tải cong đĩa đai tròn

Băng tải cong đĩa đai tròn



Phân loại theo kiểu truyền động sử dụng:

Có rất nhiều chất liệu được sử dụng cho băng tải. Sau đây liệt kê một vài loại thông dụng nhất.

Băng tải cong dùng truyền động dây đai, xích:

Vận chuyển được các chi tiết nhỏ. Tuy nhiên việc thiết kế phức tạp.

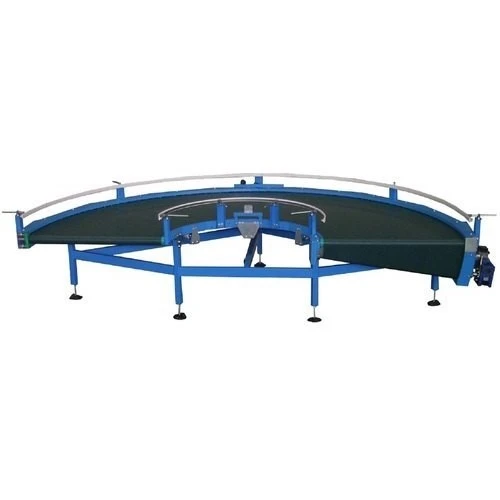

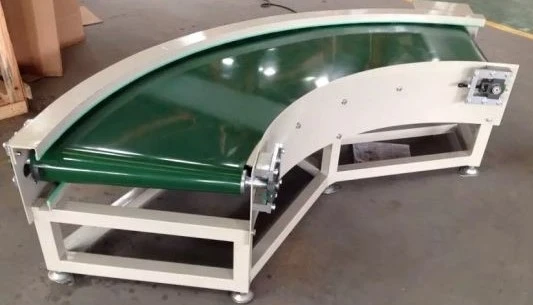

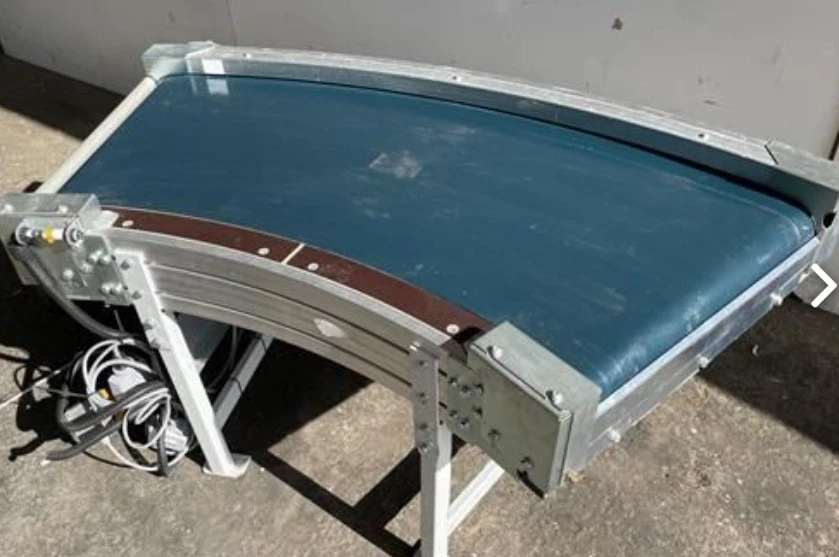

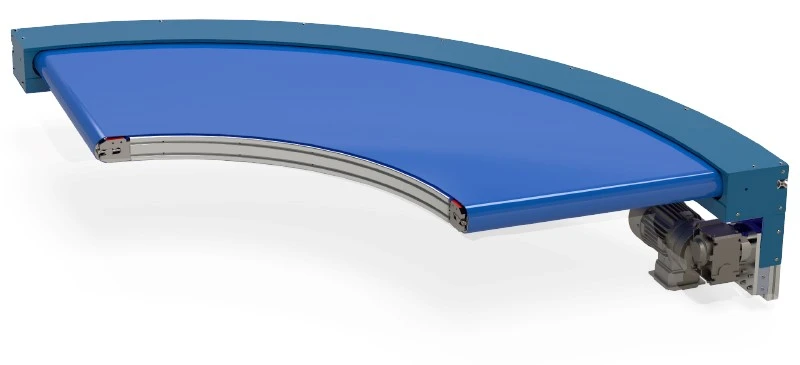

  • Băng tải PVC cong: Sử dụng đai vải phủ lớp nhựa dẻo PVC.

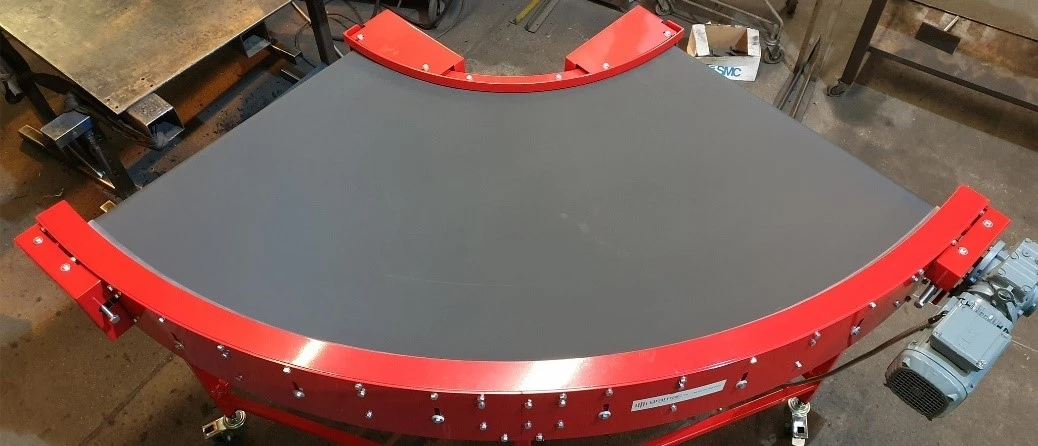

Băng tải cong PVC

Băng tải cong PVC

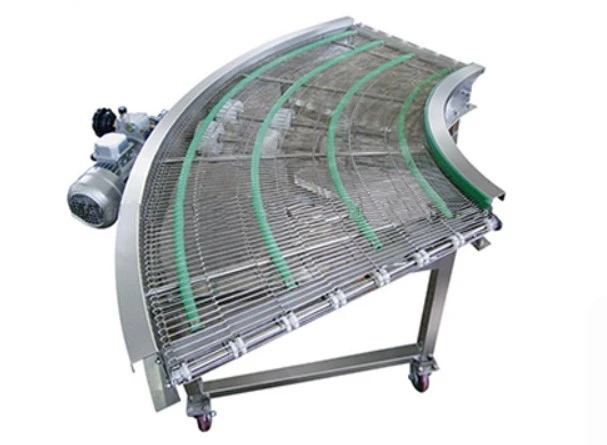

Băng tải lưới kim loại cong


Băng tải lưới kim loại cong



Băng tải lưới kim loại cong



Băng tải lưới kim loại cong

o

§

§

§

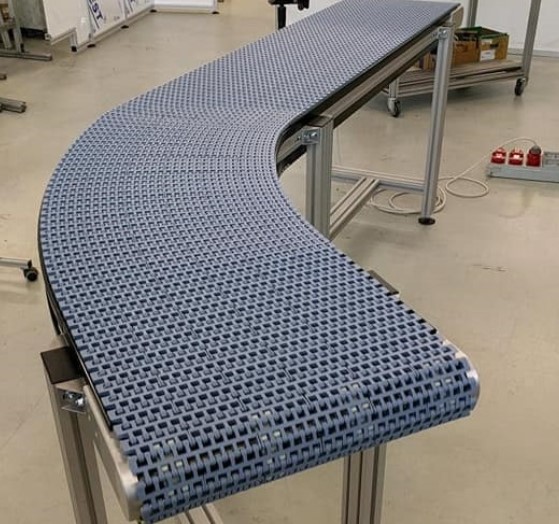

Băng tải lưới nhựa cong



Băng tải lưới nhựa cong

  • Băng tải xích nhựa cong:



Băng tải xích nhựa cong

Băng tải xích nhựa cong

Băng tải cong dùng con lăn:

Chế tạo đơn giản hơn các loại băng tải cong sử dụng đai, lưới, xích. Tuy nhiên không vận chuyển được các loại sản phẩm có kích thước nhỏ, các loạt hạt, v.v, do có khe hở giữa các con lăn.

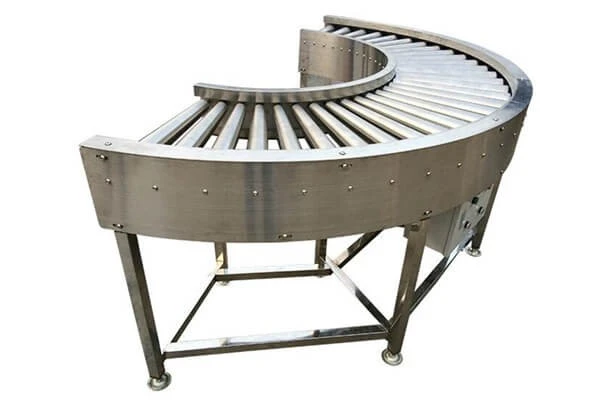

Băng tải con lăn kim loại cong: Thường sử dụng con lăn bằng thép hay inox.

Băng tải con lăn kim loại cong



Băng tải con lăn kim loại cong

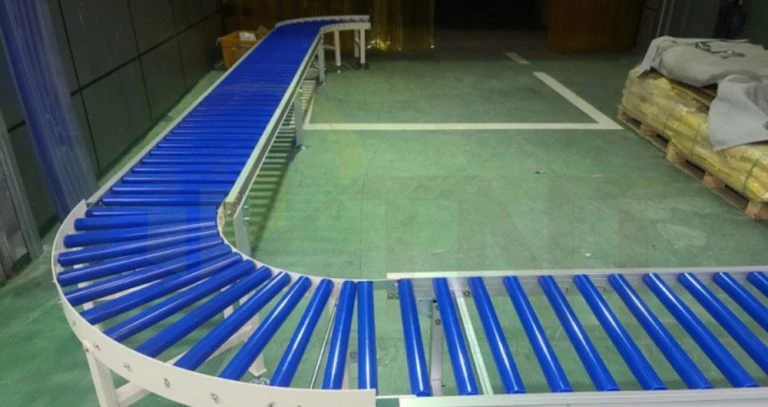

Băng tải con lăn nhựa cong



Băng tải con lăn nhựa cong

  • Băng tải con lăn cao su: Sử dụng các con lăn được bọc cao su để tăng độ bám.



Băng tải con lăn cao su cong

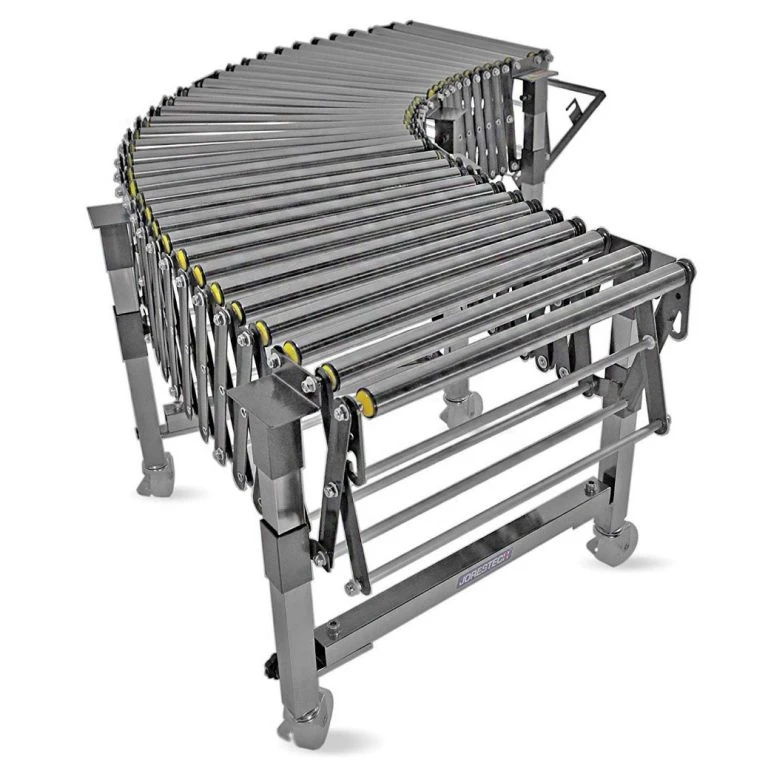

  • Băng tải con lăn xếp: Loại băng tải này có thể duỗi thẳng hay cong bất kì. Cần chú ý đến việc điều chỉnh khoảng cách của các con lăn sao cho phù hợp.





Bẳng tải con lăn xếp cong

Ứng dụng của băng tải cong

Băng tải cong được ứng dụng để điều hướng vận chuyển trong hầu như mọi ngành công nghiệp, với mọi dạng sản phẩm, nguyên vật liệu. Tuy nhiên việc lựa chọn loại băng tải và các thông số kĩ thuật cần phù hợp với từng ngành từng dạng tải.

Một số ứng dụng của băng tải cong:

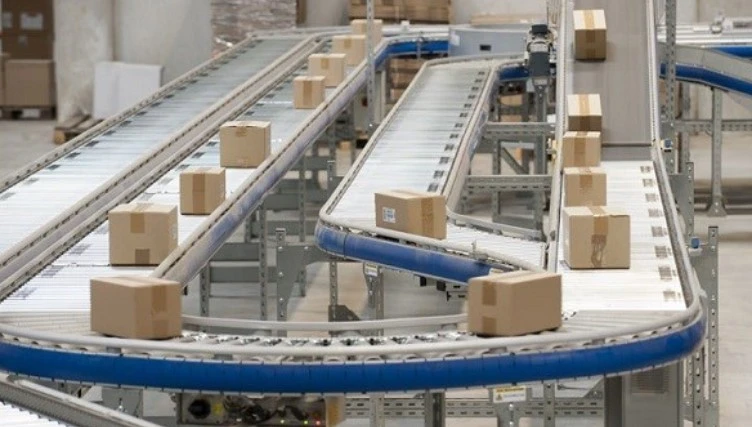

  • Vận chuyển hàng hóa trong logistics và kho vận, tránh làm vỡ, hư hỏng hàng hóa.

Băng tải cong ứng dụng trong logistics





  • Vận chuyển đồ uống, thực phẩm:

Băng tải cong ứng dụng trong dây chuyền đóng gói


Ứng dụng trong dây chuyền đóng gói





Ứng dụng trong dây chuyền sản xuất lắp ráp

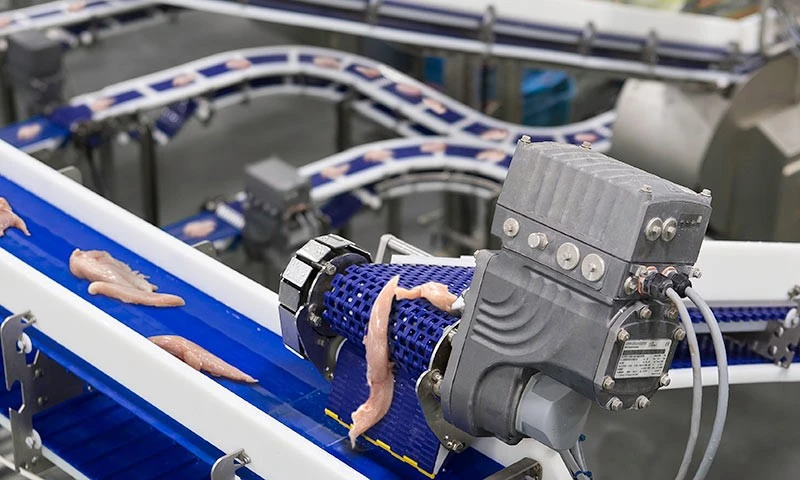

  • Trong lĩnh vực chế biến thủy hải sản

Băng tải cong ứng dụng trong thủy hải sản
Ứng dụng trong dây chuyền sản xuất lắp ráp

Trong lĩnh vực chế biến thủy hải sản

Ứnng dụng trong thủy hải sản
