自動ダボリベット打機

自動リベッティングマシンは、機械装置、自動車およびバイクのスペアパーツ、電気および電子部品、医療機器、消費財の製造など、裾野産業で広く使用されている特殊な加工機械です。自動リベット締め機は、機械工学における一般的な取り外し不可能な接合部であるリベット接合部の冷間製造作業に適用されます。

自動リベット締結機の技術仕様

CNC VINA 自動ピンかしめ機の主な特徴

CNC VINAの自動ピンかしめ機は、製品の種類、材質、接合部に求められる技術要件に応じて、複数のかしめ方式に対応しています。主なかしめ技術は以下のとおりです。

• オービタルかしめ（Orbital riveting）：かしめヘッドが偏心した軌道に沿って移動し、ピンの頭部を成形・加圧します。この方式は安定したかしめ力を実現し、製品の変形を抑えながら、高い精度が求められる部品に適しています。
• ラジアルかしめ（Radial / Spiralform riveting）：かしめヘッドが螺旋状の軌道に沿って移動し、ピン頭部の表面に複数の接触点を形成します。かしめ力を均一に分散できるため、強固な接合を実現し、かしめ周辺の材料への影響を抑えることができます。
• ローラーフォームかしめ（Rollerform riveting）：ローラーを使用してピン頭部を段階的に成形する方式で、スムーズな成形工程と材料の変形を適切に制御する必要がある用途に適しています。

これらの方式は、スイスのピンかしめ技術をベースに開発されており、接合部に求められる強度、精度、安定性に対応するとともに、手作業によるかしめと比較して加工時間の短縮にも貢献します。

自動ピンかしめ機は、CNC VINAがお客様の実際の生産要件に合わせて設計・製作します。さまざまな形状、サイズ、材質のピンに対応できるよう、システム構成を柔軟に設定することが可能です。製品の形状、かしめ箇所の数、必要な生産量、自動化レベルなどに応じて、シンプルなモジュール式のピンかしめ機から、完全自動のピンかしめシステムまで設計できます。

1. モジュール式ピンかしめ機 – シンプルな製品に適したタイプ

構造がシンプルで、かしめ箇所が少なく、生産量がそれほど多くない製品に対して、CNC VINAではコンパクトで軽量なモジュール式ピンかしめ機（Riveting Machine）を提供しています。

基本的なかしめモジュールには、以下の構成を組み込むことができます。

• かしめハンマー
• かしめ金型（アンビル）
• 製品位置決め用治具
• 作業エリア照明システム
• 機械に組み込まれた操作パネル
• かしめサイクル制御システム

コンパクトかつ軽量な設計により、機械の移動、設置、既存の生産ラインへの組み込みを容易に行うことができます。

生産性をさらに向上させる必要がある製品については、自動製品供給システムや自動リベット供給システムを追加することも可能です。これにより、作業者の手作業を削減し、生産速度を向上させることができます。

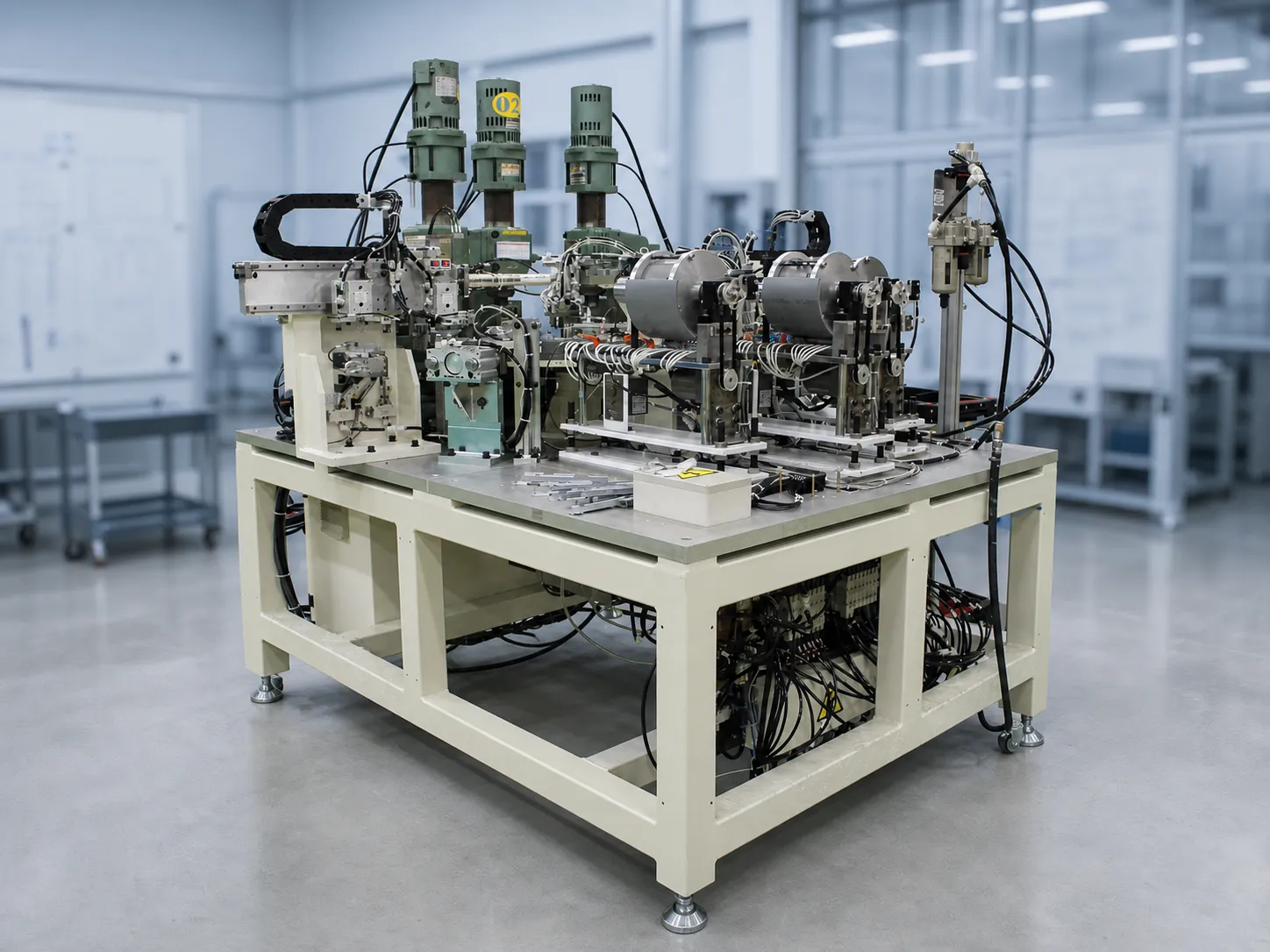

2. 複雑な製品・大量生産に対応する自動ピンかしめ機

かしめ箇所が多い製品や大量生産が求められる製品には、自動ピン供給システムおよび自動製品供給システムを搭載した機械を設計します。

システムには、以下の機能を組み込むことができます。

• ピン・リベット自動供給システム
• 自動パーツ供給用ボウルフィーダー（Bowl Feeder）：ピンを整列・選別し、供給位置まで搬送します。
• かしめヘッドへのピン供給機構
• 多ステーション式ロータリーテーブルまたはトランスファーシステム
• 製品を正確に位置決めする専用治具・ジグ
• 製品の仕様に応じた複数のかしめヘッド
• PLC制御システムおよびHMI操作パネル
• 必要に応じた製品・ピン検査用センサー

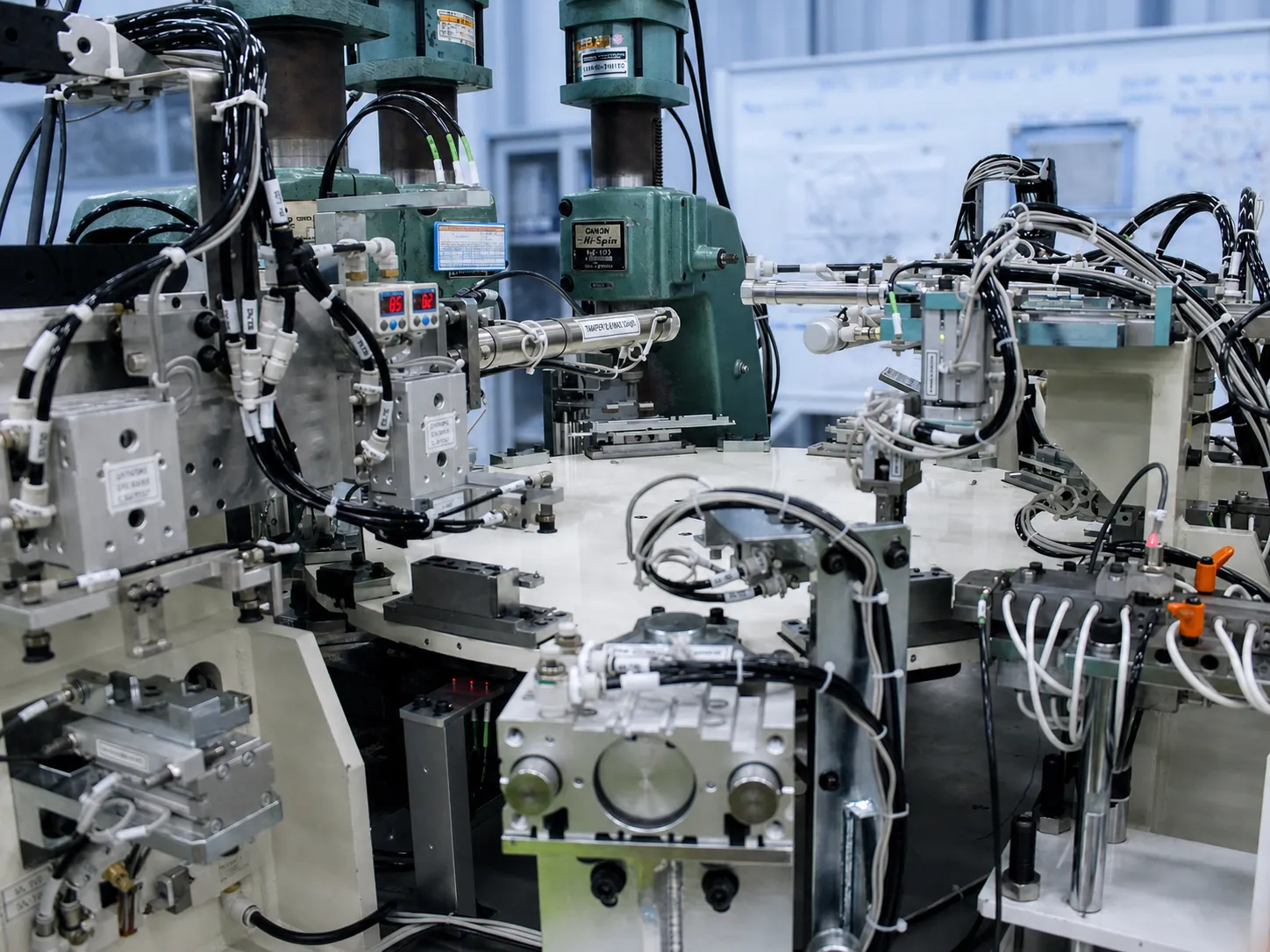

機械の稼働中は、ピンがボウルフィーダーから供給位置まで搬送されます。同時に、製品が機械内に投入され、治具上に正確に位置決めされます。その後、多ステーション式ロータリーテーブルまたはトランスファーシステムによって製品を各かしめ工程へ順番に搬送し、所定の位置でかしめ加工を行います。

複数の位置でピンかしめを行う必要がある製品では、ピン供給、製品供給、および各ステーション間の搬送工程を自動化することで、サイクルタイムを大幅に短縮し、手作業を削減するとともに、生産ライン全体の生産性を向上させることができます。

3. Poka-yokeシステムの統合

製品の要求仕様に応じて、Poka-yokeセンサーを搭載し、組立・ピンかしめ工程におけるミスを検出・防止することができます。

システムでは、以下のような条件を確認できます。

• 製品が正しい位置にセットされているか。
• ピンが正しい位置に供給されているか。
• ピンの欠品がないか。
• 製品の品番または種類が正しいか。
• かしめサイクルを開始する前の条件がすべて満たされているか。

不適切な状態を検出した場合、機械はかしめサイクルの開始を停止したり、警告信号を出力したりすることができます。これにより、作業ミスや部品不足による不良品の発生を抑制します。

4. お客様の要求に応じたカスタマイズ

機械の各仕様および構造は、製品の形状や生産条件に合わせて設計・調整することができます。主なカスタマイズ項目は以下のとおりです。

• かしめ方式：Orbital、Radial（Spiralform）、またはRollerform
• かしめ力およびかしめヘッドのストローク
• かしめ速度
• かしめヘッドの数量
• 製品上のかしめ位置数
• ジグ・治具の構造および寸法
• ピンおよび製品の供給方式
• 作業ステーション数
• 生産サイクル
• 自動化レベル
• 検査センサーおよびPoka-yokeシステム

柔軟な設計により、CNC VINAでは、コンパクトな単ヘッド式ピンかしめモジュールから、多ステーション式の全自動ピンかしめシステムまで提供することができます。これにより、小ロット生産から大量生産まで、さまざまな生産要件に対応できます。

自動ダボリベット締めおよびリベット締め機械は CNC VINA によって設計および製造されています。

一般的なボルトリベット打ち機の分類

ボルト リベット締め機は、多くの場合、次の基準に基づいて分類されます。

• 容量に応じて：小型、中型、大容量のマシン。

• リベッティングヘッドの数に応じて、1 リベッティングヘッド、2 リベッティングヘッド、マルチヘッドリベッティングマシンを備えたマシン。

• 制御方法によると: 手動ダボリベッティングマシン、CNC 自動ダボリベッティングマシン。

• ボルトの種類別: 溶接ボルト リベッティング マシン、ネジ付きボルト リベッティング マシン、フリクション ボルト リベッティング マシン...

• 業界別: 自動車、エレクトロニクス、医療用ボルトリベット締め機...

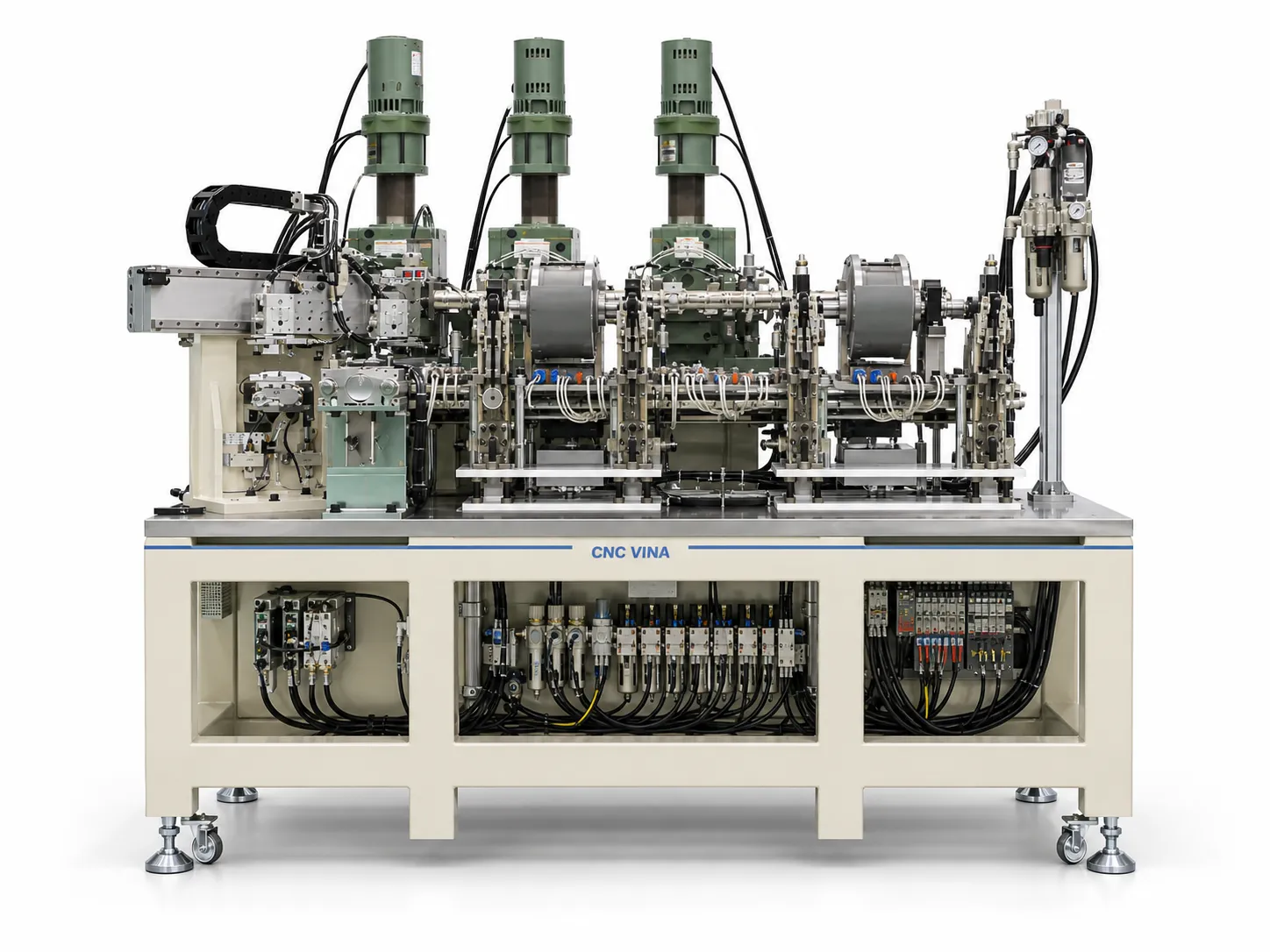

CNC VINA 自動ダボリベッティングマシンの構造

CNC VINA が製造した自動ダボ送りおよびリベット締め機は、5 つの主要コンポーネントで構成されています。

1. PLC制御システム

• リベットプログラムはアドレス指定して保存可能

• 複数のリベット固定モードを設定する

• 内蔵ロギング機能により、すべてのデータが記録されます

• イーサネットおよびUSBインターフェース

• HMI 表示画面、英語とベトナム語の LED インターフェイス、インテリジェントなエラー検出および警告機能を備えています。

• LED バックライト 5.7 インチ タッチ スクリーン

2. ターンテーブルは複数の位置に分割されます (リベット留めするボルトの数に応じて)。

3. 顧客の製品に応じた自動ラッチヘッドと頑丈なマシンベース

4. 転送クラスタ: ラッチ レベル クラスタ、製品入力クラスタ、および製品出力クラスタが含まれます。リベットピンは  振動ホッパー（ボウル振動フィーダー）と振動バー（リニア振動フィーダー）による自動ブランク供給装置により自動供給されます。

5. 製品クランプ システム:ダボヘッドとパンチ、モルタル、ジグのセットは、さまざまな製品モデルに合わせて簡単に交換できるように設計されています。

産業における VINA CNC ダボ リベット留めおよびリベット留め機械の用途

CNC VINA は、機械工学、自動車、バイク、エレクトロニクスなどの重要な産業のほとんどの製造分野向けに、自動ピン供給およびリベット締め機械を顧客に提供しています。具体的には次のとおりです。

• 自動車およびバイクの製造: エンジン部品、ギアボックス、ボディ部品などのリベット...

• 電気および電子機器の製造: プリント回路リベット、機器シェル、プラスチック付属品...

• 機械および装置の製造: リベット留めおよびボルト留めの機械アセンブリおよび詳細。

• 軽工業: 消費者製品、家庭用電化製品のリベット留め...

• 医療: リベット留め手術器具および医療機器。

リベット打機および自動リベットスタンピング機は、バッチおよび大規模なシリーズで処理される製品のお客様の要件に応じて製造されます。材料、治具、品質要件に応じて、指定されたプロセスパラメータは異なる場合があります。

電気・電子機器用リベッティングマシン

スイスのリベット締め技術を備えた VINA CNC リベット締め機は、セラミックやプラスチックなどの電気・電子機器用のさまざまな材料を接合する機能を顧客に提供します。

• サーキットブレーカーリベッティングマシン

• 電気プラグリベッティングマシン – 電気プラグリベッティングマシン

• 電気機器用セラミックサーモスタット リベット打機

• 導体板カシメ機 – 導体板カシメ機

自動車およびバイクのスペアパーツ用ボルトリベット打機

CNC VINA は、自動車およびバイク業界向けに幅広い高品質のソリューションを提供しています。スイスのリベット留め技術は、さまざまな自動車用途に使用されています。

• ドライブカップリングリベッティングマシン – ドライブカップリングリベッティングマシン

• ステアリングコラムリベット締め機 – ステアリングコラムリベット締め機

• ステアリングフォークリベット締め機 – ステアリングフォークリベット締め機

• ボールベアリングリベッティングマシン

• ブレーキパッドピストンリベッティングマシン

• ハンドブレーキリベッティングマシン

• エアバッグイグナイターリベッティングマシン – エアバッグイグナイターリベッティングマシン

• シートベルトバックルリベット打機

• ガソリンフィルターリベット打機

• ラゲッジスペース用ヒンジ リベッティングマシン

• ショックマウントリベッティングマシン

• フロントガラス拭きリベッティングマシン

• ドアロックリベッティングマシン – ドアロックリベッティングマシン

• フロントドアロックパネル用ストライカーリベット打機 – ストライカーリベット打機

• シートアジャスターリベッティングマシン

• ドアホルダーリベット打機

家具産業アクセサリー用自動リベット打ち機

• ヒンジ リベッティング マシン – ヒンジ リベッティング マシン

• キャビネットヒンジアクセサリー用キャビネットハードウェアリベット打ち機

• 窓金物リベット打ち機 – 窓金物リベット打ち機

• ポータブル家具リベット打ち機

精密機械および時計アクセサリー用の自動リベッティングマシン

CNC VINA が製造するリベット締め機は、時計アクセサリーのリベット締めピンなど、精密機械業界の要件を満たすように設計されています。この業界では、最も低い圧力と非常に低い力を使用する機械が正確で高品質の接続を実現します。

• 時計ホイールリベット締め機 - 時計ホイールリベット締め機

• 圧力計用リベッティングマシン/ゲージリベッティングマシン

• メカニック目覚まし時計リベット打ち機

• 精密ハードウェアリベッティングマシン

医療機器業界向け自動リベッティングマシン

外科用器具の場合、接合方法として超音波溶接が選択されることがよくありますが、溶接プロセスにより材料が変形する可能性があるため、問題がないわけではありません。したがって、リベット留め技術は、最も穏やかで絶対に信頼できる手順であるため、医療機器業界でますます広く使用されています。材料、治具、品質要件に応じて、指定されたプロセスパラメータは異なる場合があります。

• 生検鉗子リベット固定機 – 生検鉗子リベット固定機

• 内視鏡リベット締め機 – 内視鏡リベット締め機

• 鎖骨関節リベッティングマシン

• 解剖グリッパーリベット打機

民生産業向け自動ダボリベット打機

• 安全フックリベット打機 – 安全フックリベット打機

• スナップリンクリベッティングマシン - スナップリンクリベッティングマシン

• スキービンディングリベッティングマシン

• 自転車ロックリベッティングマシン – 自転車ロックリベッティングマシン

家庭用品や園芸用品用の自動ダボリベット打ち機

• 手持ち式ピーラーリベット打機

• ドアハンドルリベット締め機 – ドアハンドルリベット締め機

• ガーデンシャワーヘッドリベット打ち機

• 洗浄機 リベッティングマシン

• ローラーボルトリベット打機、ベアリング、電工ペンチ、芝刈り機…。

(*)リベット留めとは、2つ以上の部品(主にパネル)をリベットで接合する工法です。リベットはキャップ付きの円筒形のピンで、一方の端を接合する部品間の穴に挿入し、もう一方の端をハンマーとミンチツールを使用して引き抜きます。キャノピーは、スラブ、プレート、リーフ、その他の I、U、L 形の材料を接合するためによく使用され、コールド キャノピー、ホット キャノピー、および複合キャノピーに分けられます。

リベットは、一端にキャップが付いた丸いピンです。材質は通常軟鋼、銅ですが、セラミックも使用できます。

一般的なリベットの種類: 丸頭リベット、切頭リベット、平頭リベット、半沈頭リベット。

リベッティングおよびダボリベッティングマシンはコールドリベッティング方式を採用しています。コールドリベッティングはリベットを使用してリベットを固定する方法で、リベットを固定する際にリベットを加熱する必要はありません。この場合、リベットを挿入する前の穴の直径はリベットの直径より0.1〜0.2mm大きくなります。

一部のボルトリベットマシンメーカーの情報を参照してください。

お客様の用途に応じて、以下のボルトリベット打ち機メーカーをご紹介します。

• CNC VINA (ベトナム): 顧客の要求に応じたダボ リベット締め機の製造を専門としています。

• サカムラ (日本): 電子機器用高精度ピンリベット打機。

• Orbitform (ドイツ): 多くの業界向けの多目的ダボ リベット締め機。

• PennEngineering (米国): 自動車および機械用の先進的なボルト リベット締め機械。

• Metform (スイス): 産業用の高品質ダボリベッティングマシン。

• Haeger (米国): 最新の高度な技術を備えたボルト リベット締め機。

自動ピンかしめ機は、生産工程における生産性の向上と接合品質の安定化を必要とする企業に適したソリューションです。複数のかしめ方式、自動ピン供給システム、位置決め用ジグ、ロータリーテーブル、PLC制御を組み合わせることで、シンプルな用途から大量生産に対応した生産ラインまで幅広く対応できます。ピン供給、製品供給、かしめサイクルを自動化することで、手作業を削減し、サイクルタイムを短縮するとともに、運転中に発生するミスを抑制することができます。自動ピンかしめ機には、Poka-yokeセンサーや各種検査機能を容易に組み込むことができ、製品品質の管理・検査精度を向上させることが可能です。特に、機械本体の構造、かしめヘッド、治具、制御システムは、製品の種類や加工条件に応じて柔軟に設計することができます。自動機械の設計・製作における豊富な経験を活かし、CNC VINAでは、お客様の生産工程に適したピンかしめ機、リベットかしめ機、自動リベット機のソリューションをご提案・提供しています。自動ピンかしめシステムの設計・製作・改造をご検討のお客様は、製品仕様や実際の生産条件に適したソリューションについて、ぜひCNC VINAまでお問い合わせください。

リベット打ち機、リベットスタンピングマシン、ダボリベット打ち機、リベット打ち機 の設計と製造に興味があり、必要なお客様は 、サポートについて CNC VINA にお問い合わせください。
