基板ロジンスプレー機

インライン型基板フラックス噴霧装置は、PCBがはんだ付け工程へ搬送される前に、フラックス（はんだ付け促進剤）を基板上に自動で塗布するための設備です。特に、ウェーブはんだ付けや選択はんだ付けを採用した生産ラインに適しています。本装置は、コンベアによってPCBを噴霧エリアへ搬送し、噴霧ヘッドの移動機構と座標制御システムを組み合わせることで、あらかじめ設定した範囲に対してフラックスを適切に塗布します。手作業によるフラックス塗布と比較して、自動化システムにより、塗布位置、塗布量、および製品間の塗布精度・安定性をより正確に管理することが可能です。特に大量生産ラインでは、インライン型フラックス噴霧装置を前後工程の設備と直接連携させることで、作業者の手作業を削減し、連続した安定的な生産フローを実現します。

CNC VINAは、ベトナムを代表する産業用自動化設備メーカーの一社として、日本、韓国および国内の企業向けに各種自動化生産ライン・設備を提供しています。基板用フラックス噴霧装置は、CNC VINAの主要製品の一つであり、高度なフラックス噴霧技術を採用することで、塗布工程の安定化、生産効率の向上、および自動化による省人化に貢献します。

VIETNAM CNC & TECHNOLOGY APPLICATION JOINT STOCK COMPANY

Hotline: +84.916 63 9355 / +84.915 74 4664

Email: Sales01@cncvina.com.vn / Sales03@cncvina.com.vn

製品説明

記事の内容

インライン型基板フラックス噴霧装置の概要

インライン型基板フラックス噴霧装置は、PCBをはんだ付け工程へ搬送する前に、フラックス（はんだ付け促進剤）を基板上へ自動で塗布するための設備です。特に、ウェーブはんだ付けや選択はんだ付けを採用する生産ラインに適しています。本装置は、コンベアシステムによってPCBを噴霧エリアへ搬送し、噴霧ヘッドの移動機構と座標制御システムを組み合わせることで、あらかじめ設定されたエリアに対してフラックスを適切に塗布します。手作業によるフラックス塗布と比較して、自動化されたシステムにより、塗布位置、塗布量、および製品間の塗布精度・安定性をより高いレベルで管理することが可能です。

特に大量生産を行う製造ラインでは、インライン型フラックス噴霧装置を前後工程の設備と直接連携させることで、作業者による手作業を削減し、連続的かつ安定した生産フローの実現に貢献します。

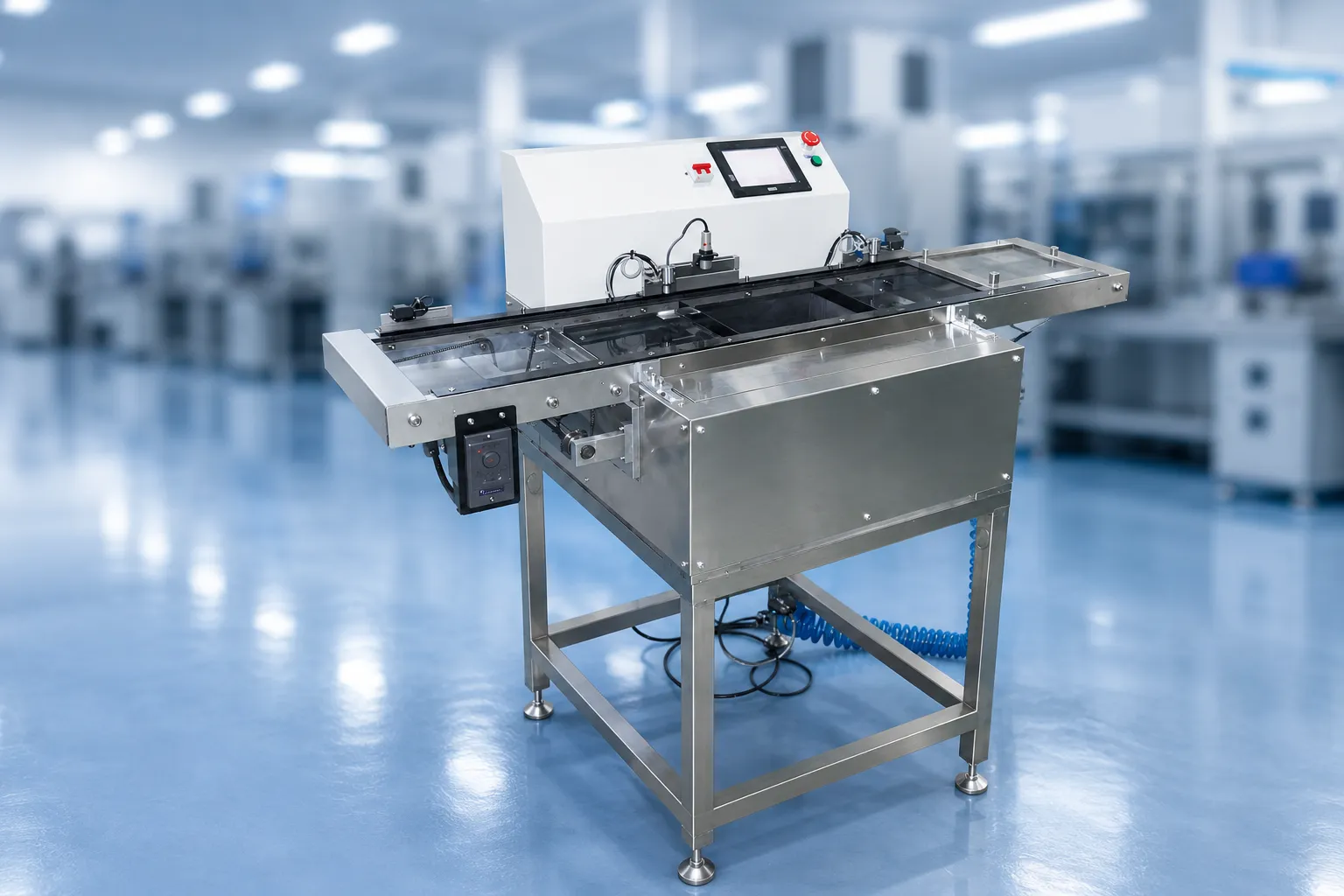

インライン型基板フラックス噴霧装置

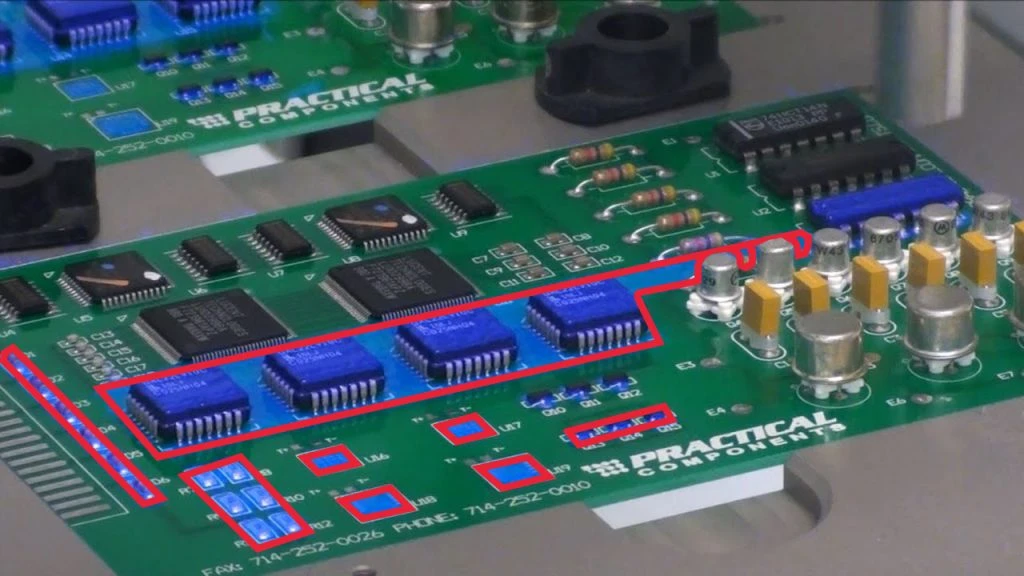

PCBの実装工程において、**フラックス（はんだ付け促進剤）**は、金属表面の酸化膜を除去・抑制し、はんだの濡れ性を向上させることで、はんだ付けをサポートする重要な材料です。そのため、フラックスの塗布量を適切に管理することは、はんだ付け工程の安定性に直接影響します。

自動フラックス噴霧装置は、PCBを噴霧エリアへ搬送し、あらかじめ設定されたプログラムに従って、必要な箇所へフラックスを塗布します。生産ラインの仕様やPCBの設計に応じて、特定のポイント、指定したライン、または塗布対象エリアの輪郭に沿ってフラックスを噴霧することが可能です。インライン型の場合、PCBはコンベアシステムによって装置内へ自動搬入され、処理完了後は次工程へ自動搬出されます。これにより、作業者が基板を一枚ずつ手作業で投入する必要がなく、前後工程の設備とスムーズに連携しながら、連続的かつ効率的な自動生産を実現できます。

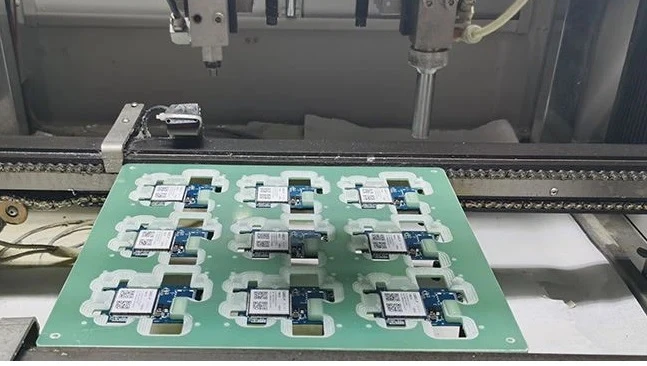

自動フラックス噴霧装置

インライン型基板フラックス噴霧装置の動作原理

ステップ1：PCBの搬入

PCBはコンベアシステムによって装置内へ自動搬送されます。基板が所定の位置に到達すると、制御システムが信号を受信し、あらかじめ設定されたプログラムに従って噴霧工程を開始します。

ステップ2：噴霧エリアの設定

作業者はHMI（ヒューマン・マシン・インターフェース）を使用して、フラックスを噴霧する座標および範囲を設定します。装置の仕様に応じて、ポイントティーチング機能を使用することも可能で、プログラム上で噴霧するポイントやラインを直接設定できます。

ステップ3：フラックスの噴霧

噴霧ヘッドは、あらかじめ設定された座標に沿って移動し、指定されたエリアへフラックスを均一に噴霧します。移動機構には高精度に制御されたモーターを採用しており、稼働中も噴霧ヘッドの軌道を安定して維持します。

CNC VINAの装置では、PCBの下面にフラックスを集中的に塗布できるよう噴霧方式を最適化しており、後工程のはんだ付けに向けた基板の前処理に適しています。噴霧方向および噴霧エリアを適切に制御することで、フラックスミストや液体が不要なエリアへ飛散するのを抑制します。

ステップ4：余剰フラックスの回収

噴霧エリアには吸引システムを搭載し、発生したフラックスミストや余剰液を回収します。これにより、装置内部をよりクリーンな状態に保ち、フラックスが周囲へ拡散するのを抑制します。

ステップ5：次工程へのPCB搬送

噴霧工程が完了すると、PCBはコンベアにより次工程へ自動搬送されます。次工程としては、予熱工程やはんだ付け工程などが想定されます。

一連の工程は、あらかじめ設定されたプログラムに基づいて自動的に実行されるため、作業者による手作業を削減するとともに、製品間の処理精度と安定性の向上に貢献します。

インライン型基板フラックス噴霧装置の仕様

項目	仕様
装置サイズ	L1800 × W850 × H1200 mm
電源	1相 / 220V – 50Hz
エア供給圧力	0.4 – 0.6 MPa
コンベア速度	200 mm/s
フラックス噴霧ヘッド速度	250 mm/s
タンク容量	フラックスタンク：10 L、洗浄タンク：1 L
PCB搬送高さ	110 ± 20 mm
コンベア幅	50～450 mm（調整可能）

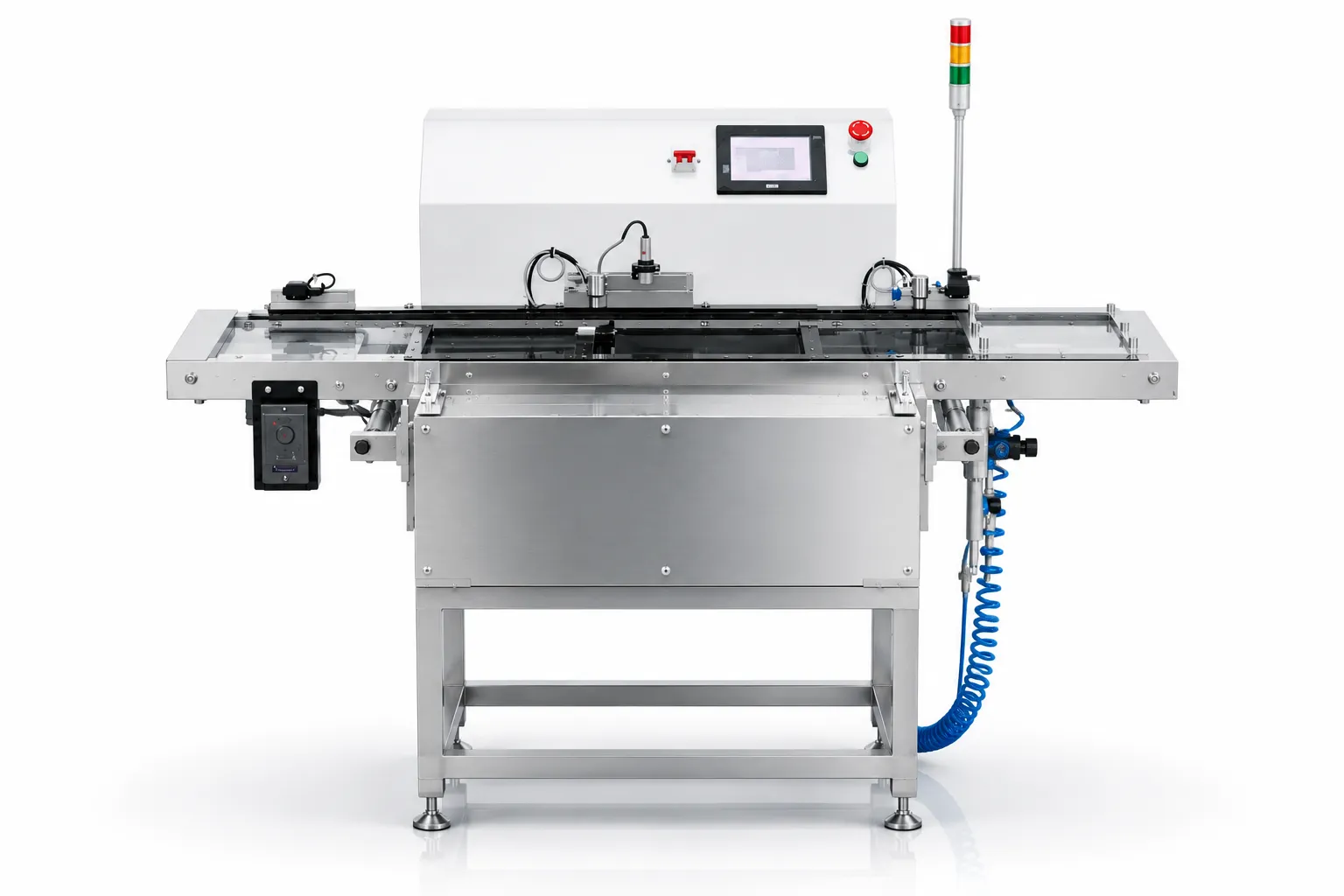

CNC VINAのフラックス噴霧技術の主な特長

PCBの仕様、使用するフラックスの種類、生産ラインの要求条件などに応じて、装置の構成や各種仕様を柔軟に設計・調整することが可能です。

CNC VINAのインライン型基板フラックス噴霧装置は、噴霧エリアの高精度な制御、材料使用量の最適化、および生産ラインへのスムーズなインライン統合を重視した設計となっています。これにより、フラックス塗布工程の自動化・安定化を実現し、PCB生産ライン全体の生産性向上に貢献します。

CNC VINAのフラックス噴霧技術の主な特長

必要なエリアへの集中噴霧による不要箇所への影響低減

フラックス噴霧において重要な要素の一つが、噴霧エリアを適切に制御することです。フラックスが必要以上に広範囲へ飛散すると、材料の無駄につながるだけでなく、装置内部や生産エリアに付着する残留物が増加し、清掃・メンテナンスの負担が大きくなる可能性があります。

CNC VINAの装置では、PCBとの距離を最適化した位置に噴霧ヘッドを配置し、さらに吸引システムを組み合わせることで、フラックスミストや余剰フラックスを効果的に管理します。これにより、必要な処理エリアへフラックスをより集中的に塗布し、不要な箇所への飛散を抑制します。

プログラムによるフラックス塗布量の制御

フラックスの使用量は感覚的に調整するのではなく、使用するフラックスの種類、PCBの仕様、および後工程のはんだ付け条件に応じて適切に設定する必要があります。自動フラックス噴霧装置では、あらかじめ噴霧プログラムを設定し、指定した各種パラメータに基づいて塗布工程を制御できます。

フラックス塗布量を安定して管理することで、塗布量不足によるはんだ付け不良や、過剰塗布による材料の浪費・PCB上のフラックス残留といった問題を抑制できます。

多様な噴霧軌道に対応

噴霧ヘッドの移動機構により、処理対象の形状に合わせて座標や噴霧軌道を設定できます。これにより、特定のエリアだけに固定して噴霧するのではなく、さまざまなPCB設計に柔軟に対応することが可能です。

製品モデルを変更する場合も、オペレーターは制御システム上から対応するプログラムを選択、または必要に応じて新たな噴霧プログラムを設定できます。これにより、多品種生産における段取り替えの効率化と生産ラインの柔軟性向上に貢献します。

材料使用量の削減

噴霧エリアと塗布量を自動制御することで、手作業による塗布や制御されていない噴霧方式と比較して、フラックスの使用量を抑えることができます。

実際の装置構成や生産条件によって異なりますが、CNC VINAの集中噴霧設計により、必要なエリアへ効率的にフラックスを塗布し、材料消費量の削減が期待できます。実際の削減効果は、使用するフラックスの種類、PCBサイズ、噴霧エリア、運転条件などを考慮して評価する必要があります。

生産ラインへの直接インライン統合

本装置はインライン型として設計されているため、PCB生産ラインのコンベアシステムや各種設備と直接接続することが可能です。

設計範囲内でコンベア幅を調整できるため、さまざまなサイズのPCBに対応できます。また、実際の導入時には、生産ラインの仕様に合わせて設備間の接続構成やPCB搬送高さなどを調整することも可能です。

HMIによる直感的な操作・制御

HMI（ヒューマン・マシン・インターフェース）を通じて、オペレーターは装置の稼働状態をリアルタイムで確認し、各種噴霧プログラムを設定・管理できます。

また、異常や運転条件の不具合を検知した際にはアラーム機能によって通知するため、異常箇所の確認やトラブルへの迅速な対応をサポートします。

PCB表面へのフラックス塗布による主なメリット

フラックス噴霧工程の自動化

手作業によるフラックス塗布では、オペレーターごとの作業方法によって、塗布量や噴霧位置にばらつきが生じる可能性があります。生産量が増加すると、このようなばらつきが後工程のはんだ付け品質や工程安定性に影響を与える場合があります。インライン型自動フラックス噴霧装置は、PCBの搬入から処理エリアの位置決め、設定プログラムに基づいたフラックス噴霧まで、一連の工程を自動化します。噴霧完了後は、PCBがコンベアシステムによって次工程へ自動搬送されます。自動化によって作業者が行う繰り返し作業を削減するとともに、より安定性と再現性の高い工程を構築できます。これは、連続生産ラインや大量のPCBを処理する生産現場において、特に大きなメリットとなります。

フラックスの塗布位置・塗布量を高精度に管理

フラックスの塗布量は、後工程のはんだ付け品質に直接影響する重要な要素です。フラックスが不足すると、金属表面の酸化膜除去やはんだの濡れ性向上といったフラックス本来の効果が十分に得られない可能性があります。

一方、フラックスを過剰に塗布すると、はんだ付け後の残留物が増加し、材料の無駄や装置の清掃負担につながる可能性があります。自動フラックス噴霧装置では、PCBの種類ごとに噴霧位置、軌道、および噴霧条件を設定できます。噴霧ヘッドはあらかじめプログラムされた座標に沿って移動するため、PCB全体に無駄に噴霧するのではなく、必要な処理エリアへフラックスを集中的に塗布できます。これにより、同一製品モデルのPCB間におけるフラックス塗布のばらつきを抑え、より安定した噴霧工程を実現します。

フラックス消費量の削減と余剰噴霧の抑制

制御された噴霧方式の大きなメリットの一つは、必要な箇所へ必要な量のフラックスを効率的に供給できることです。一部の制御されていない噴霧方式では、基板全体を確実に処理するために必要以上のフラックスを使用する場合があります。一方、自動噴霧システムでは、PCBの設計に応じて適切な噴霧エリアと軌道を設定することができます。

CNC VINAの装置では、PCBとの噴霧距離を最適化した噴霧ヘッドを採用し、さらに噴霧エリアに吸引システムを組み合わせることで、フラックスミストの周囲への飛散を抑制します。これにより、フラックスをより効率的に使用できるだけでなく、装置内部をよりクリーンな状態に保ち、不要な箇所へのフラックス付着を低減することにもつながります。なお、実際のフラックス消費量は、フラックスの種類、粘度、PCBサイズ、噴霧エリア、および設定するプロセスパラメータなどによって異なります。そのため、削減効果については、すべての製品に一律の削減率を適用するのではなく、実際の生産条件に基づいて評価することが重要です。

はんだ付け工程の安定性向上

フラックスは、PCB表面に単に塗布する液剤ではなく、はんだ付け前の表面処理工程において重要な役割を果たす材料です。金属表面の酸化膜を除去またはその影響を抑制し、はんだの濡れ性を向上させることで、安定したはんだ付けをサポートします。

フラックスの塗布量と噴霧位置を安定して管理することで、後工程のはんだ付けにおける初期条件もより適切に制御できます。これにより、PCBごとのばらつきを抑え、安定したはんだ接合の形成に貢献します。ただし、最終的なはんだ付け品質は、使用するフラックスの種類、予熱温度、加熱時間、および後工程のはんだ付け条件などにも左右されます。

処理時間の短縮と生産性の向上

インライン式のコンベアシステムにより、PCBは自動的に噴霧エリアへ搬送され、設定されたサイクルに従って次工程へ移送されます。作業者が各基板を一枚ずつ装置へ投入し、位置を調整して手作業でフラックスを塗布する必要がありません。

生産ライン全体の搬送速度と同期させることで、安定した処理サイクルを維持し、フラックス噴霧工程が生産ラインのボトルネックとなるリスクを低減できます。これは、長時間にわたって高い生産量を維持する必要がある製造現場において、特に大きなメリットとなります。

多品種のPCB生産に対応したプログラムの容易な切り替え

実際の製造現場では、サイズや噴霧対象エリアが異なる複数のPCBモデルを生産するケースがあります。手作業で対応する場合、製品切り替え時の作業がオペレーターの経験や技量に左右され、ばらつきが生じる可能性があります。HMI制御システムとポイントティーチング機能を搭載した本装置では、PCBモデルごとに異なる噴霧プログラムを設定できます。新しい製品モデルへ切り替える際には、対応するプログラムを選択し、必要なパラメータを調整するだけでスムーズに段取り替えを行えます。

これにより、生産ラインの柔軟性を高め、多品種生産にも適した自動化環境を構築できます。

生産ラインへの直接統合

インライン設計により、フラックス噴霧装置はコンベアシステムを介して他の設備と直接接続でき、単独の装置として運用する必要がありません。PCBは前工程からフラックス噴霧装置へ連続的に搬送され、処理完了後はそのまま後工程のはんだ付け設備へ移送できます。生産ラインへ導入する際には、PCB搬送高さ、コンベア幅、搬送速度、設備間の通信信号などを適切に同期させる必要があります。生産ラインの仕様に合わせて各種条件を調整できる装置であれば、既存設備への統合をスムーズに行い、大幅な設備変更を抑えることができます。

作業環境とメンテナンス性の向上

フラックス噴霧工程では、フラックスミストや余剰液が作業エリアに付着する場合があります。適切に管理されない場合、装置内部の各部品にフラックスが蓄積し、装置の安定した運転やメンテナンスに影響を及ぼす可能性があります。噴霧エリアに設けられた吸引・回収システムにより、余剰フラックスを適切に管理し、装置内部への拡散を抑制します。また、自動化された供給機構や、噴霧ヘッドなどの主要部品へアクセスしやすい設計により、清掃・メンテナンス作業の効率化にも貢献します。

なお、装置の安定稼働を維持するため、使用するフラックスの種類およびメーカーの技術指示に従い、定期的な清掃・メンテナンスを実施することが重要です。

人手への依存度を低減

自動フラックス噴霧装置は、単に噴霧作業を自動化するだけでなく、作業者の役割を直接作業する工程から、設備の監視・管理を中心とした業務へ移行させることができます。作業者は、装置の稼働状態の確認、PCBの検査、材料の補充、異常発生時のアラーム対応などに集中できるようになります。これにより、個々の作業者の手作業スキルへの依存を抑えながら、各生産シフト間で作業プロセスを標準化しやすくなります。

さらに、SMTラインやPCBはんだ付けラインに他の自動化設備と組み合わせることで、フラックス噴霧装置はより高度な自動化生産プロセスを構成する重要な設備の一つとして機能します。

基板用フラックス噴霧装置の用途

フラックス噴霧装置は、はんだ付け工程においてフラックスを使用するPCBの製造・実装ラインに幅広く導入されています。電子部品・電子機器、制御基板、産業用電気・電子機器、FA・自動化システム、自動車用電子機器、家電製品、民生用電子機器など、さまざまな電子機器の製造分野に対応できます。特に、大量のPCBを処理する生産ライン、フラックス塗布量を安定して管理する必要があるライン、および後工程のはんだ付け設備と連続的に接続する必要があるラインにおいて、高い効果を発揮します。

ウェーブはんだ付けや、はんだ付け前のフラックス塗布を必要とする各種はんだ付け工程では、設定したエリアおよびプログラムに従ってフラックスを適切に供給する工程を自動化できます。基板全体へ手作業で噴霧したり、作業者の操作に依存したりする方法と比較して、自動システムによって必要なエリアへフラックスを集中して塗布することで、余剰材料を抑え、PCB間の塗布状態を安定させることができます。

装置の仕様・構成は、製品のサイズやPCB設計、使用するフラックスの種類、噴霧対象エリア、必要な生産能力、および後工程で使用するはんだ付け設備の仕様などを考慮して選定する必要があります。これらの条件を総合的に確認することで、フラックス噴霧装置を生産ライン全体と適切に連携させ、安定した運用を実現できます。

CNC VINAの自動基板用フラックス噴霧装置は、現代の産業用生産ラインに幅広く導入できる自動化設備です。高度なフラックス噴霧技術を採用し、工程の自動化、生産性の向上、製品品質の安定化、材料コストの削減などに貢献します。

本装置によって適切に塗布されたフラックスは、はんだ付け前の基板表面処理をサポートし、はんだの濡れ性向上と安定した接合形成に寄与します。そのため、CNC VINAの基板用フラックス噴霧装置は、さまざまな**電子機器生産ライン**をはじめ、機械関連および各種産業分野の自動化生産ラインに適したソリューションです。
