プリント基板検査機

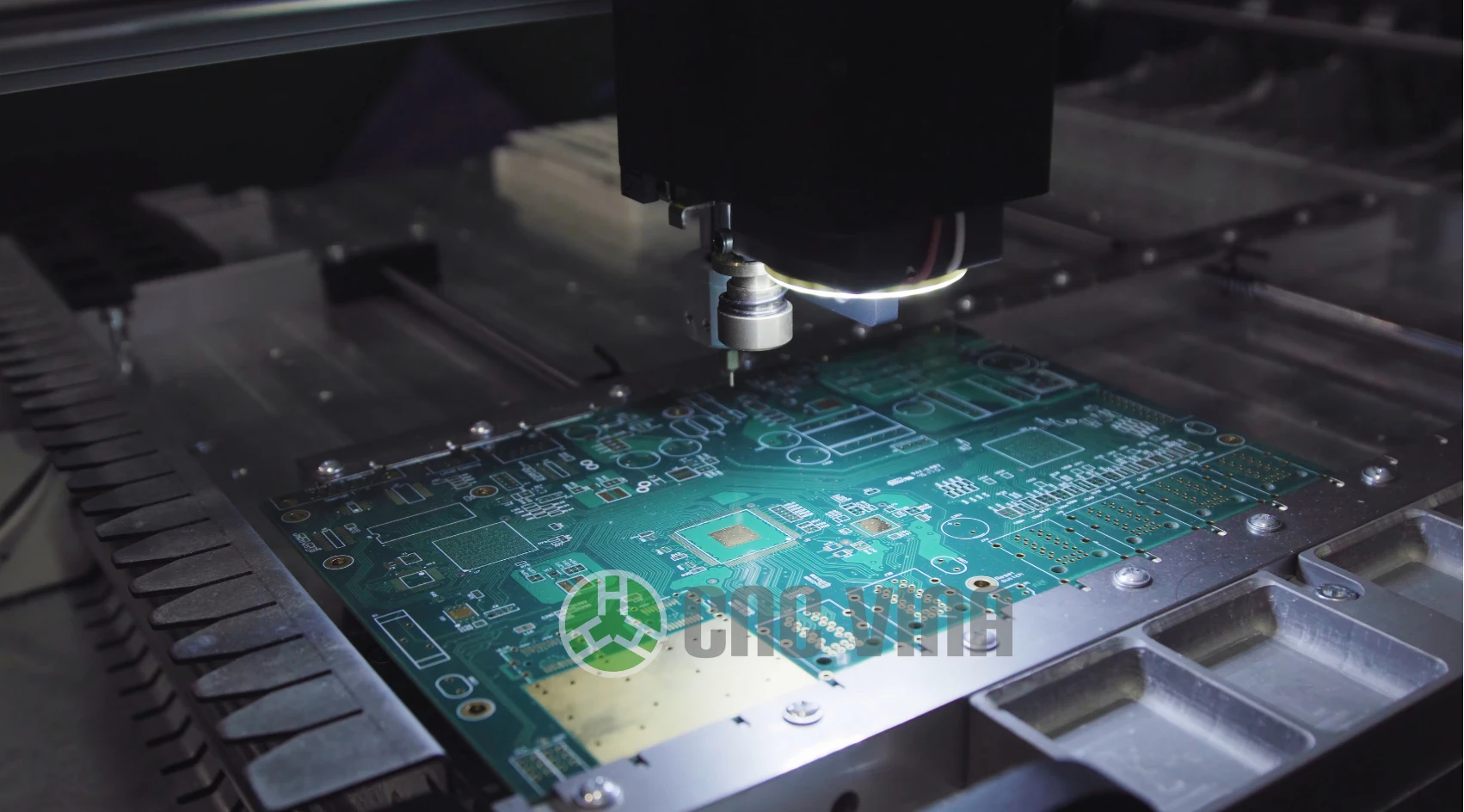

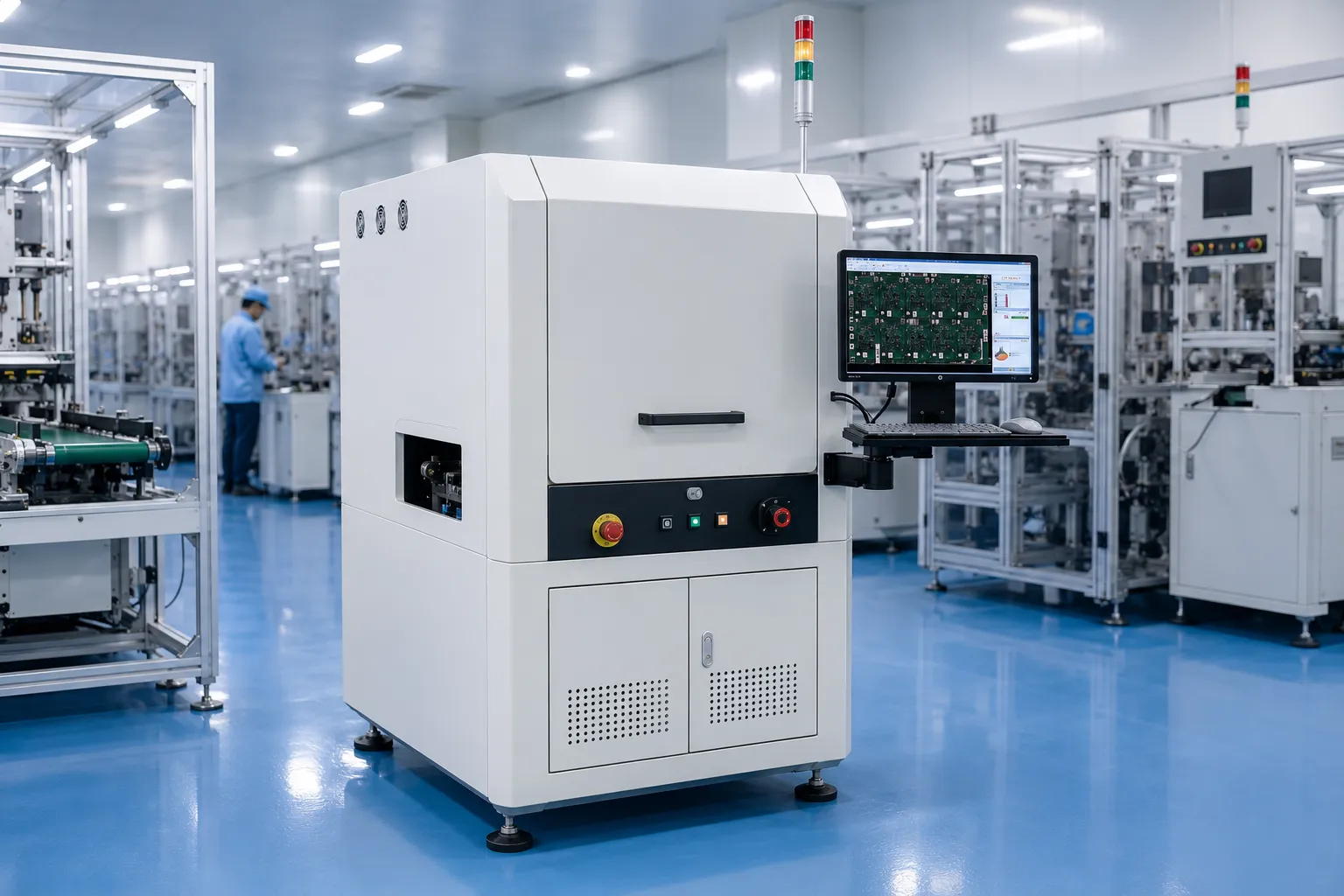

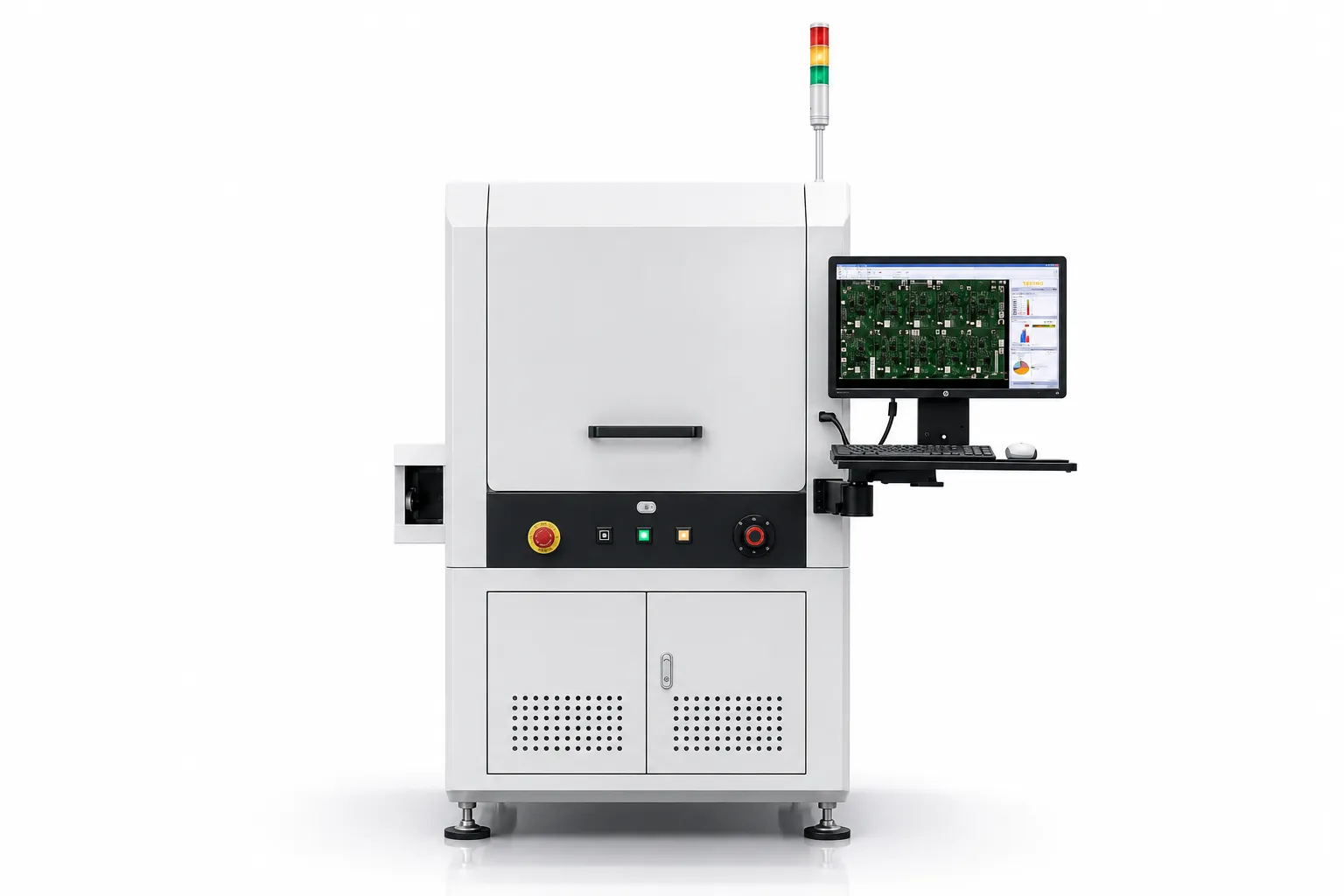

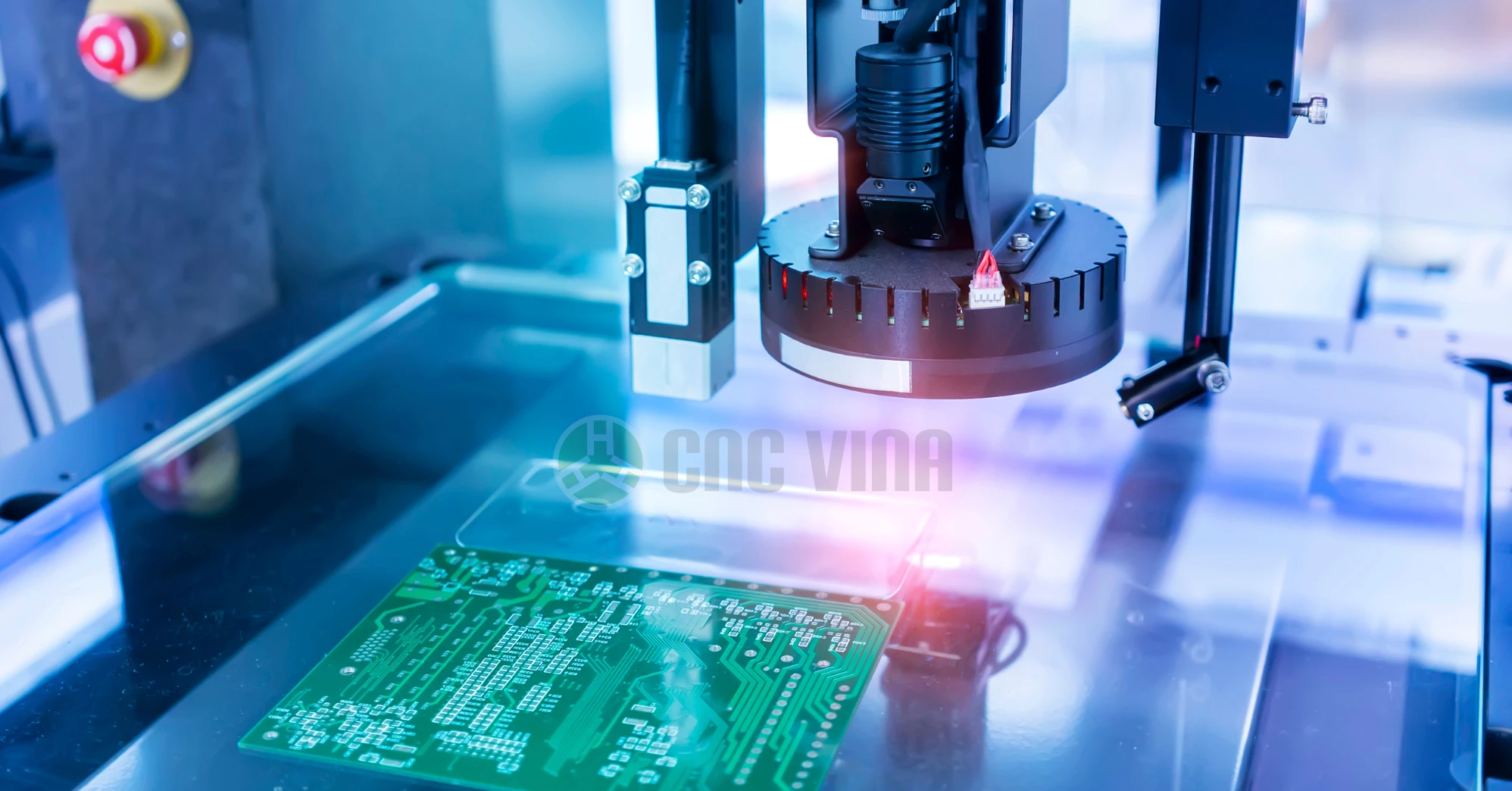

プリント基板検査装置で検出可能な主な不良

プリント基板検査装置は、PCB実装工程で発生するさまざまな不良を検出することができます。

• 部品欠品
• 部品の誤実装
• 部品の実装位置ずれ
• 部品の方向・向き間違い
• 部品の極性間違い
• 部品の定格値・仕様値間違い
• はんだブリッジ（Solder Bridge）
• はんだ不足
• はんだ付け不良（Cold Solder Joint）
• オープン（断線）
• はんだ接合部の品質不良
• ICリードの曲がり
• 部品のひび割れ・破損
• PCB上の異物
• 配線パターンの傷
• はんだ接合部の寸法・形状不良

不良を迅速かつ正確に検出することで、生産ラインから不良品が流出するリスクを大幅に低減できます。

プリント基板検査装置のメリット

製品品質の向上

AOIプリント基板検査装置は、PCB実装工程の初期段階から不良を検出し、次の製造工程や出荷工程へ移行する前に問題のある基板を特定します。高精度な自動検査により、生産ライン上で規格外のPCBを早期に排除し、不良品が顧客へ流出するリスクを抑制します。 また、製造ロット間の品質の均一化にも貢献します。すべてのPCBをあらかじめ設定した同一の検査基準に基づいて検査するため、作業者による手作業のばらつきを低減し、製品品質の安定性を向上させることができます。

高い検査精度

プリント基板検査装置は、高解像度の産業用カメラ、専用照明システム、高度な画像処理アルゴリズムを組み合わせ、PCB上の各部を詳細に検査します。 部品欠品、実装位置ずれ、極性間違い、はんだブリッジ、はんだ不足など、人の目では確認が難しい微細な不良や表面欠陥も検出することができます。 高い検査精度により、不良品の発生率を低減するだけでなく、不良の見逃しやFalse Call（誤判定）を抑制し、最新のSMT生産ラインにおける品質管理の効率化に貢献します。

検査工程の完全自動化

検査工程全体を、あらかじめ設定されたプログラムに従って自動的に実行します。PCBが装置内へ搬入されると、システムが自動的に位置決め、撮像、データ解析、基準データとの比較を行い、検査結果を出力するため、作業者が常時操作する必要がありません。

検査工程を自動化することで、人員への依存度を低減し、作業者の主観による検査ミスを抑制できます。また、長時間の連続生産においても、安定した検査品質を維持することが可能です。

生産性の向上

5～14秒という短い検査サイクルにより、プリント基板検査装置は高速SMT生産ラインの要求にも対応でき、生産工程の進行を妨げることなく検査を行うことができます。

手作業による検査と比較して、検査時間を大幅に短縮し、同じ時間内に処理できる製品数量を増加させることができます。

さらに、生産ライン上で不良を早期に検出することで、後工程での修理時間を短縮し、設備停止や手戻りの発生を抑制できます。これにより、生産ライン全体の稼働効率向上につながります。

生産コストの削減

製品完成後や顧客への納入後に不良を発見した場合、その修正・対応にかかるコストは、生産工程の早い段階で不良を検出する場合と比較して大幅に高くなる可能性があります。

AOI装置を導入することで、実装工程における不良を早期に検出し、廃棄率や修理コストを低減するとともに、製品回収や保証対応のリスクを抑制できます。

さらに、不良品の削減によって、材料、人員、製造時間などのコスト削減にもつながり、長期的な生産・運用コストの最適化に貢献します。

データトレーサビリティと品質管理をサポート

AOI装置は、各PCBの検査結果、画像データ、不良位置、不良内容など、検査に関する各種データを保存することができます。 これらのデータを活用することで、不良原因の分析や生産ラインの検査効率を評価する際に、必要な情報を迅速に追跡・確認できます。

また、統計レポートを通じて、技術部門は不良が発生した工程を迅速に特定し、工程改善のための対策を講じることができます。これにより、次回以降の生産ロットにおける製品品質の向上につなげることができます。

電子機器製造における各種規格への対応

民生用電子機器、自動車、医療機器、航空・宇宙関連など、多くの産業分野ではPCBに対して厳格な品質基準が求められています。 プリント基板検査装置は、IPC、RoHSなどの各種規格や技術基準に基づく品質管理をサポートします。 これらの規格・基準への対応は、企業の信頼性向上だけでなく、大手メーカーへの製品供給や海外市場への輸出にもつながります。

その他の主なPCB検査方法

自動光学検査（AOI）以外にも、電子機器の製造工程では、各工程におけるPCBの品質を評価するためにさまざまな検査方法が使用されています。 それぞれの検査方法には独自の原理と適用範囲があるため、多くの製造工場では複数の検査技術を組み合わせ、総合的な品質検査工程を構築しています。

目視検査（Visual Inspection）

目視検査は、肉眼、拡大鏡または顕微鏡などを使用してPCB表面を確認し、部品欠品、実装位置の間違い、はんだ接合部の不良などを検出する方法です。

設備コストを抑えられる一方で、検査担当者の経験や技量に大きく依存するため、部品実装密度の高いPCBや大量生産には適していません。

手動検査

手動検査では、デジタルマルチメーターなどの測定器を使用し、回路の導通、短絡、断線、電圧異常などを確認します。 主に修理工程や試作基板の検査などで使用されますが、大量生産の検査工程には適していません。

X線検査（AXI）

AXI（Automated X-ray Inspection）は、X線技術を使用して、通常のカメラでは確認できないPCB内部の構造を検査する方法です。

BGA、CSP、QFNなどの部品下部にあるはんだ接合部や、多層PCBの内部構造を検査する場合に特に有効です。

部品内部やはんだ接合部を確認できるため、ボイド、はんだ不足、はんだ接合不良など、AOIでは検出が難しい内部欠陥を検出することができます。

ただし、AXIシステムは一般的にAOIシステムと比較して導入コストが高くなります。

インサーキットテスト（ICT）

ICT（In-Circuit Test）は、専用のプローブをPCB上のテストポイントに直接接触させ、基板上の各電子部品を検査する方法です。 システムは、抵抗、コンデンサ、ダイオード、トランジスタ、ICなどの電気的特性を測定し、各部品が設計仕様どおりに動作しているかを確認します。ICTは部品や電気接続に関する不良を迅速に検出できる一方、PCBの種類ごとに専用の治具（Fixture）を設計する必要があるため、導入コストが比較的高くなります。

機能検査（FCT）

FCT（Functional Circuit Test）は、PCBの実装工程が完了した後、実際の動作状態を想定して基板の機能を検査する工程です。

検査時にはPCBへ電源を供給し、実際の使用環境に近い状態で動作させながら、各種機能、入力・出力信号、通信機能、消費電力、動作性能などを確認します。

FCTにより、システム全体が設計要求どおりに正常動作することを確認するとともに、他の検査方法では検出できない可能性のある不具合を発見することができます。

バーンイン試験（Burn-in）

バーンイン試験は、PCBを高温または高負荷の環境下で連続的に動作させ、潜在的な不具合を検出する方法です。 医療機器、自動車、産業用電子機器など、高い信頼性が求められる製品に対して一般的に使用されています。
