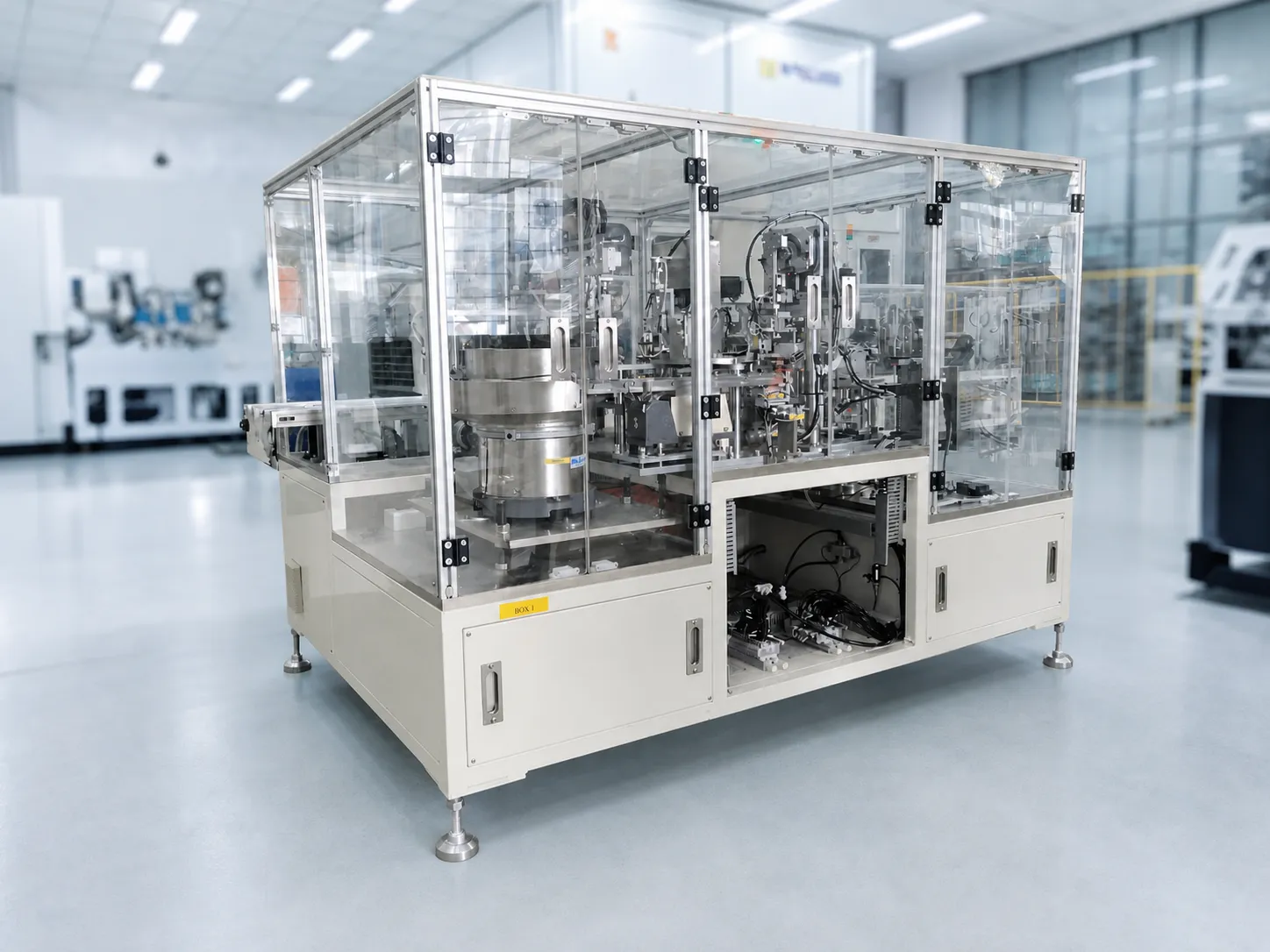

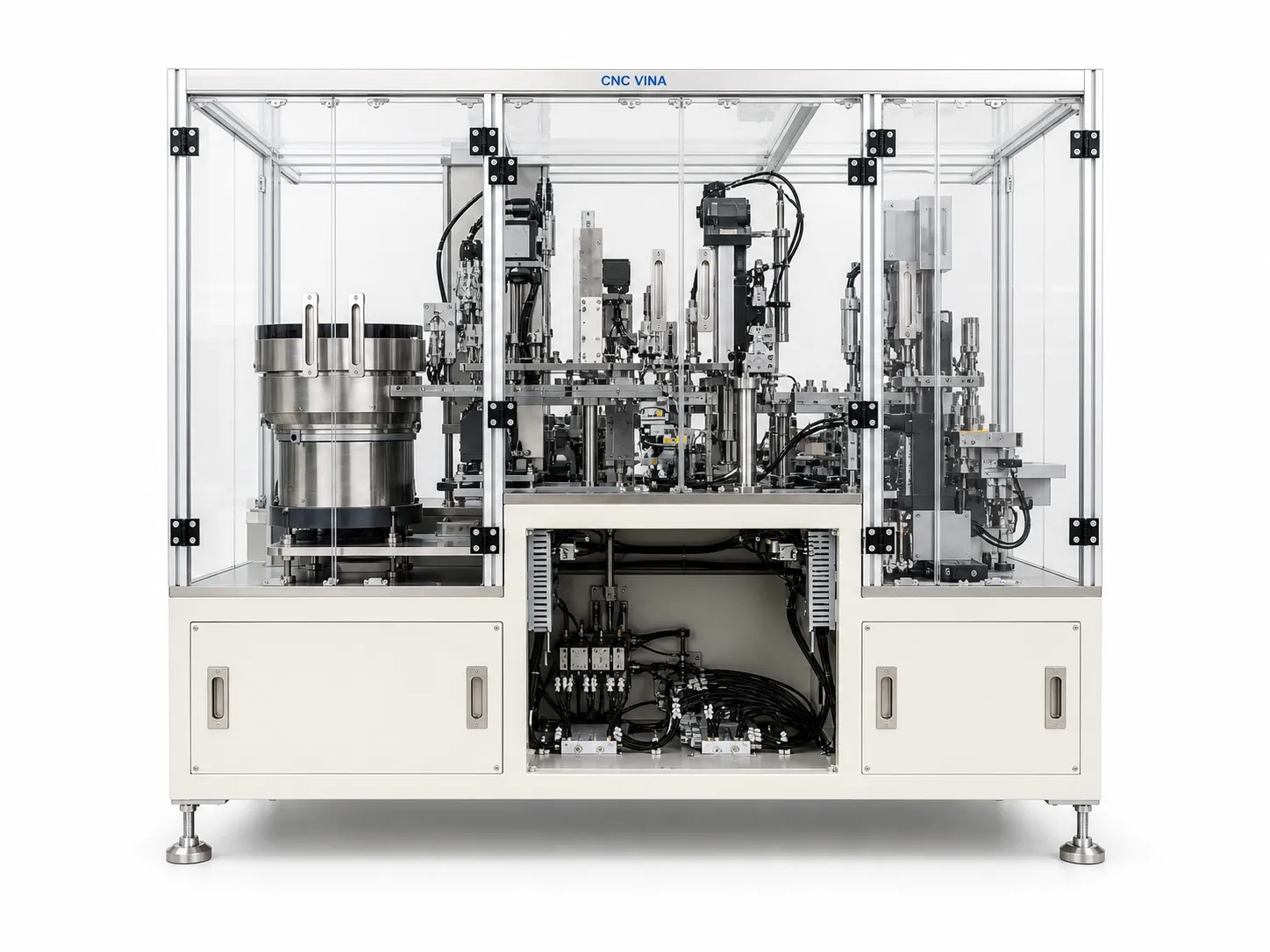

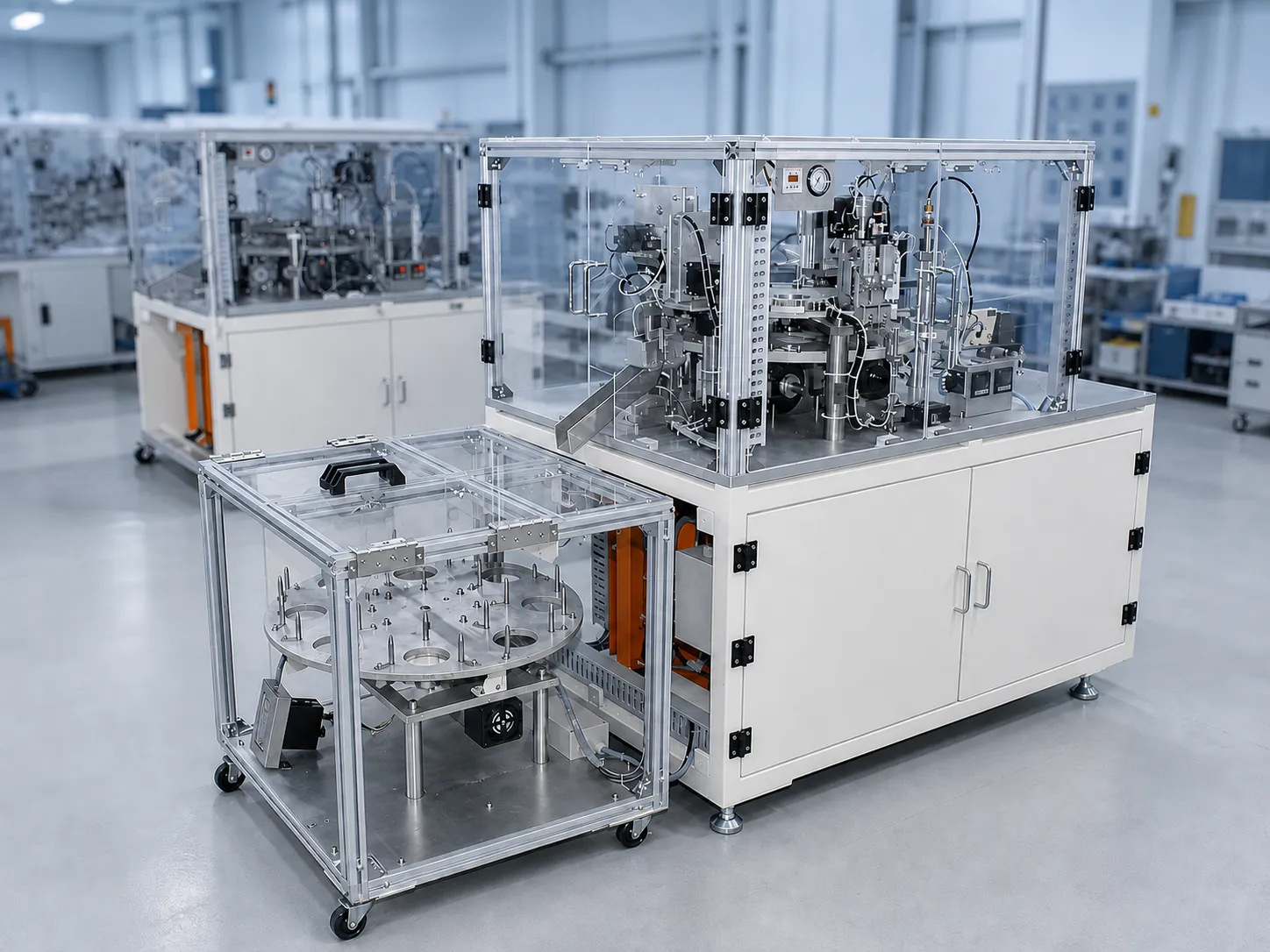

自動組立・包装機

自動組立・包装機は、生産ラインにおける部品供給、組立、検査、製品包装などの工程を連続的に自動化するための設備です。多くの手作業を自動化することで、生産性を向上させるとともに、製造工程における高い精度と安定した品質を維持することができます。製品の特性に応じて、自動供給システム、ロータリーテーブル、コンベヤ、ロボット、プレス機構、検査システム、自動包装システムなどを組み合わせて構成することが可能です。これらの工程を1つのシステムに統合することで、生産工程を最適化し、製造時間の短縮を実現します。また、製品ごとのサイズ、形状、組立工程、必要な生産量に応じて、設備を柔軟に設計することができます。CNC VINA は、お客様の実際の生産要件に合わせた自動組立・検査・包装機の設計および製造を専門としています。以下では、自動組立・包装機の構造、動作原理、用途、および導入によるメリットについて詳しくご紹介します。

CNC VINAが製造する自動組立・包装機の技術仕様

自動組立・包装機は、製品ごとの仕様に合わせて個別に設計されます。以下は、自動組立・包装機の一部機種における主な参考仕様です。

自動組立・包装機の種類

自動組立・包装機にはさまざまな種類があり、それぞれ異なる生産要件に対応しています。

• コンベヤ式自動組立機： コンベヤシステムを使用して、組立工程全体で製品を搬送します。
• ロータリー式自動組立機： ロータリーテーブルを使用して、製品を各組立ステーションへ搬送します。
• フレキシブル組立機： 自動的に各種パラメータを調整できるシステムにより、複数種類の製品の組立に対応できます。
• ロボット組立機： 産業用ロボットを使用して、組立工程における手作業を自動化します。
• 自動包装機： 組立後の製品の包装・梱包工程を自動で行います。

CNC VINAが製造する自動組立機の主な構成

CNC VINAが製造する一般的な自動組立機は、主に以下の構成で成り立っています。

• 供給システム： 組立に必要な部品・コンポーネントを、ホッパーフィーダー、リニアフィーダー、ステップフィーダーなどの各種部品供給装置によって供給します。供給システムの出口にはセンサーやカメラを配置し、部品が正確に供給されるようにします。

• 搬送機構： リニア搬送機構、ロータリーテーブル、組立用コンベヤなどを使用して、製品を各作業ステーションへ搬送します。

• 組立ステーション： 各部品・コンポーネントを所定の順序で組み立てます。組立工程には、シリンダーやサーボプレスヘッドなどによる加圧機構を組み合わせることも可能です。

• 制御システム： あらかじめ設定された組立・検査工程に従って、機械の動作を自動制御します。

• 検査システム： 組立後の製品品質を検査します。製品の種類や検査要件に応じて、さまざまな検査方法を使用します。

• 不良品排出ユニット： 規格外または検査不合格となった製品を、自動的に搬送または把持してライン外へ排出します。

• 包装ユニット： 検査で「OK」と判定された製品を、機械の出口で自動的に包装します。包装する製品数量を管理するため、計量システムやカウンターと組み合わせることも可能です。

また、機械には洗浄、オイル・グリース塗布、工具交換などの補助システムを追加することもでき、設備の連続かつ安定した運転をサポートします。

一般的な自動組立・包装機の動作工程

一般的な自動組立機の動作工程は以下のとおりです。

ステップ1： 自動部品供給システムが振動式パーツフィーダーを使用して、部品を供給シュートへ搬送します。振動によって部品が整列・搬送され、ピックアップ位置まで送られます。

ステップ2： ピック＆プレースユニットが部品を把持してロータリーテーブルへ投入します。その後、ロータリーテーブルが次の位置まで回転し、次の工程を実行します。

ステップ3： 各組立ステーションでは、ロボットアームまたは自動機構が、あらかじめ設定された順序に従って各部品を組み立てます。

ステップ4： 組立が完了すると、製品は品質検査システムへ搬送されます。

ステップ5： 検査で「合格（OK）」と判定された製品は、ロータリーテーブルによって次の位置へ搬送され、ピック＆プレースユニットによって包装機へ移送されます。検査で「不合格（NG）」と判定された製品は、後工程をスキップし、エアブロー式の排出機構によってシステム外へ排出されます。

ステップ6： ロータリーテーブルが初期位置に戻り、次の製品について同じ工程を繰り返します。

自動組立・包装機の用途

自動組立・包装機は、さまざまな製造分野で活用することができます。

• 機械・自動車産業： 自動車部品、機械部品、各種機械部品の組立。
• 電気・電子産業： 電子機器および電子部品の組立。
• プラスチック産業： 家庭用プラスチック製品、子ども向け玩具などの組立。
• 医薬品産業： 医薬品や医療用品の組立、および箱・ボトル・容器などへの自動包装。
• 食品産業： 食品や飲料製品の包装。
• 消費財産業： 扇風機、洗濯機、冷蔵庫などの家電・消費者向け製品の組立。

一般的に、ほとんどの製造業において、自動組立・包装機を導入することで、投資回収が見込める場合には、手作業の自動化・省人化を実現できます。

自動組立・包装機は、さまざまな製造分野で活用することができます。

• 機械・自動車産業： 自動車部品、機械部品、各種機械部品の組立。
• 電気・電子産業： 電子機器および電子部品の組立。
• プラスチック産業： 家庭用プラスチック製品、子ども向け玩具などの組立。
• 医薬品産業： 医薬品や医療用品の組立、および箱・ボトル・容器などへの自動包装。
• 食品産業： 食品や飲料製品の包装。
• 消費財産業： 扇風機、洗濯機、冷蔵庫などの家電・消費者向け製品の組立。

一般的に、ほとんどの製造業において、自動組立・包装機を導入することで、投資回収が見込める場合には、手作業の自動化・省人化を実現できます。

自動組立・包装機を使用するメリット

自動組立機は、製造企業に以下のようなさまざまなメリットをもたらします。

• 手作業と比較して、生産性を5～10倍向上させることができます。
• 組立工程における作業ミスを大幅に削減できます。
• 高い精度と安定した製品品質を確保できます。
• 必要な人員を削減し、生産コストを低減できます。
• 長時間にわたって連続運転することが可能です。
• 新製品の導入時にも、組立工程を容易に変更・調整できます。
• 労働災害や作業上の安全リスクを大幅に低減できます。

総合的に、自動組立機への投資は、企業の生産能力を向上させるとともに、市場における競争力の強化につながります。

自動組立・包装機の運転上の注意点とメンテナンスガイド

自動組立・包装機を長期間にわたって安定かつ安全に稼働させ、性能を維持するためには、オペレーターが機械の使用およびメンテナンスに関する適切な手順を遵守することが重要です。

以下では、自動組立・包装機を運転する際の重要な注意点と、定期的に点検・メンテナンスを行う必要がある主な項目について説明します。

自動組立・包装機の運転時における注意点

自動組立機を安定かつ安全に稼働させるため、オペレーターは以下の点に注意する必要があります。

• 機械の操作およびメンテナンス手順を厳守してください。

• 機械の各部品・機構を定期的に点検・メンテナンスしてください。

• 必要な電気および空圧の仕様・運転条件を正しく使用してください。

• 機械の設置場所は、十分な作業スペースを確保し、清潔で整理された状態を維持してください。

• 機械の操作は、十分な教育・訓練を受けた担当者のみが行ってください。

• 安全対策が十分に確保されていない状態では、絶対に機械を運転しないでください。

• 異常や故障を発見した場合は、直ちに機械を停止し、原因を確認したうえで適切な処置を行ってください。

上記の原則を遵守することで、自動組立機を効率的かつ安全に運転することができます。

自動組立・包装機のメンテナンスガイド

どのような機械においても、適切なメンテナンスは非常に重要です。日常的な使用に加えて、適切な点検・保守を行うことで、機械を安定かつ高精度に稼働させ、設備の寿命を最大限に延ばすことができます。

CNC VINAが設計・製造した自動組立機のメンテナンスを行う際は、納入時に付属する取扱説明書およびカタログに記載された手順・操作方法を必ず遵守してください。

注意：

• メンテナンスを開始する前に、機械を原点位置に戻し、電源およびエア供給をすべて遮断してから作業を行ってください。

• モーター、スライド、シリンダー、ベアリングなどの各機構・設備について、毎週および毎月の定期点検・メンテナンスを実施してください。

• スライド： 毎週定期的に点検し、傷、引っ掛かり、詰まりなどがないことを確認してください。

• シリンダー： シリンダーに供給される電気信号およびエアを確認し、安定した動作ができる状態で、引っ掛かりや動作不良がないことを確認してください。

• ベアリング： 常にスムーズに回転し、異常な音が発生していないことを確認してください。

自動組立・包装機は、部品供給、組立、検査から製品の包装まで、生産工程におけるさまざまな作業を自動化することができます。適切な設備を導入することで、生産性の向上、省人化、製品品質の安定化、運転中のミスや不良の低減などが期待できます。また、さまざまな機構や設備を柔軟に統合できるため、単純な工程から複雑な工程まで、少量生産から大量生産まで、幅広い生産方式に対応することが可能です。特に、製品の仕様、生産技術、設置スペース、および必要な自動化レベルに応じて、各企業の生産条件に合わせた専用設備として設計することができます。CNC VINAは、自動化設備の設計・製造分野における豊富な経験を活かし、お客様の具体的な生産工程に適した自動化ソリューションをご提案します。自動組立・包装工程の自動化をご検討の企業様に対し、CNC VINAでは、生産条件や製品仕様に合わせた設備の設計・製造についてご相談を承っております。
