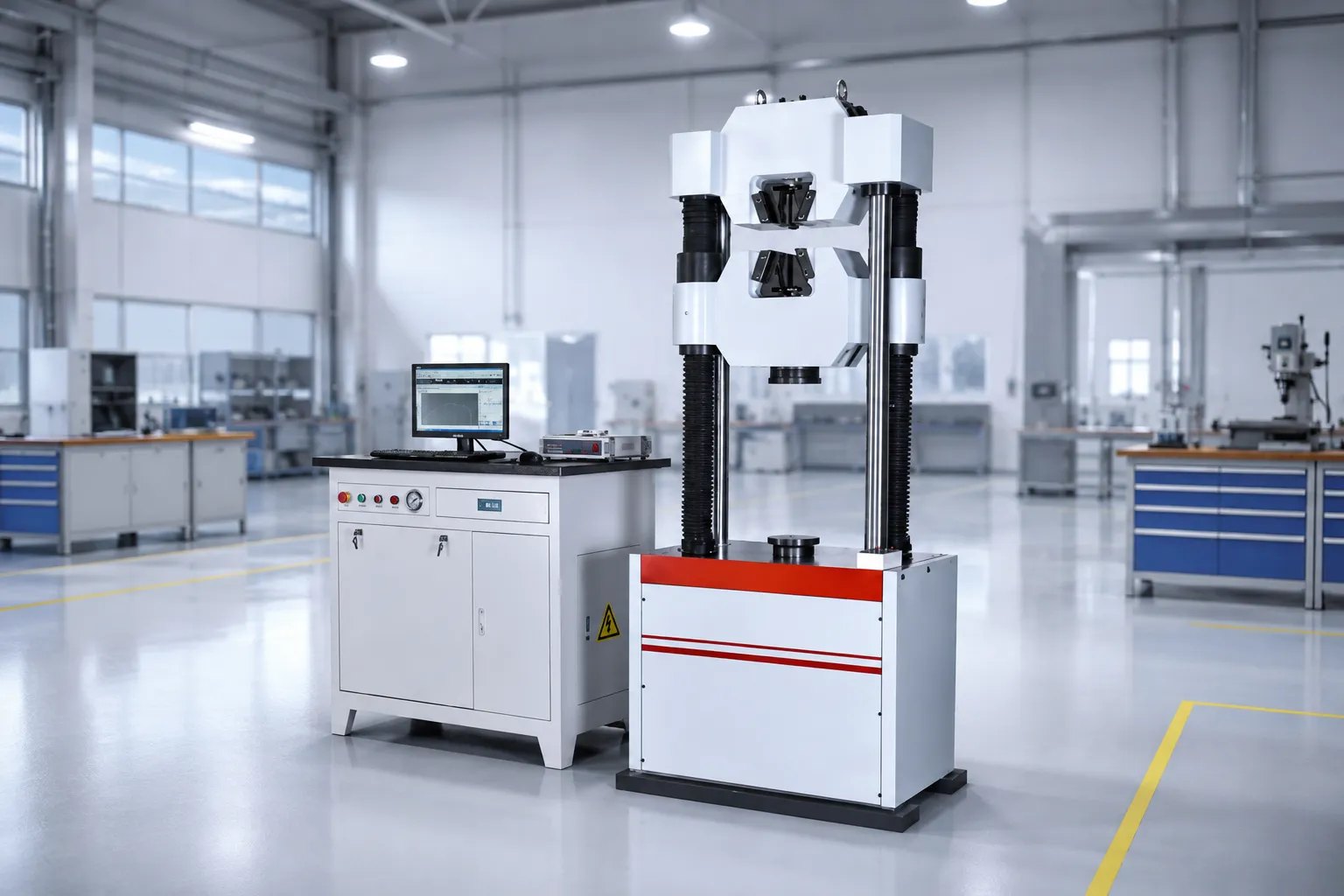

引張試験機

引張強度試験機は、材料や製品に引張荷重を加えた際の耐荷重性能や機械的特性を評価するために使用される専用試験装置です。試験では、試験片をグリップにしっかりと固定し、あらかじめ設定した速度とストロークに従って引張荷重を加えます。試験中は、ロードセルなどの力センサーと測定システムが各種データを連続的に記録し、最大引張荷重、引張強度、伸び、変形量、試験片が破断した時点での荷重などを確認できます。

試験荷重、試験片のサイズ、試験方法などの要求に応じて、電動機械式の駆動機構または油圧システムを採用することができます。本装置は、金属、プラスチック、ゴム、複合材料、ワイヤー、ケーブル、各種産業用部品など、さまざまな材料の試験に使用されています。原材料の受入検査だけでなく、生産ロットごとの製品品質管理や、製造工程の安定性評価にも活用できます。

さらに、試験データの収集、表示、処理が可能であるため、引張強度試験機は品質管理や製品の研究開発において有効な設備です。以下では、**CNC VINA**とともに、引張強度試験機の詳細や産業分野における本装置の用途について詳しくご紹介します。

引張強度試験機とは？

引張強度試験機は、引張試験機または万能試験機（UTM）とも呼ばれ、材料や製品に引張荷重を加えた際の耐荷重性能を測定するための装置です。試験では、試験片を試験機のグリップに固定し、駆動機構によって設定した速度で徐々に引張荷重を加えます。

試験中は、ロードセルなどの力センサーや各種測定機器がデータを記録します。制御システムでは、作用する荷重、変位、変形量などの関連データを数値またはグラフとして表示することができます。試験結果をもとに、材料の機械的特性を評価したり、試験片間の品質を比較したり、生産工程における製品の品質安定性を確認したりすることができます。

引張強度試験機は何に使用されますか？

引張強度試験機は、主に材料や製品に引張荷重を加えた際の耐荷重性能を評価するために使用されます。
装置の構成、グリップ、測定システムなどに応じて、以下のような試験を行うことができます。

• 試験片の最大引張荷重を測定する。
• 材料の引張強度を測定する。
• 試験片の伸びおよび変形を評価する。
• 試験片が破断した時点での荷重を測定する。
• 引張荷重を受けた際の材料の変形特性を評価する。
• 試験片間の品質を比較する。
• 原材料の受入品質を検査する。
• 生産工程における製品の品質を管理する。
• 新しい材料や製品の研究・開発に活用する。

引張強度試験機を使用することで、試験・評価を一定の条件下で実施できるため、手作業による検査への依存を抑え、より安定した品質評価を行うことができます。

引張強度試験機の種類

力を発生させる機構によって、引張強度試験機は一般的に電動機械式と油圧式の2種類に大きく分けられます。

電動機械式引張強度試験機

電動機械式の試験機は、モーターと駆動機構を組み合わせて、試験片を引っ張るための動作を発生させます。

このタイプの主な特長は、移動速度を比較的柔軟に制御できる点です。そのため、変位や試験速度を高精度に制御する必要がある試験に適しています。

電動機械式試験機は、具体的な設計仕様にもよりますが、一般的に小～中程度の試験荷重を必要とする試験片に適しています。

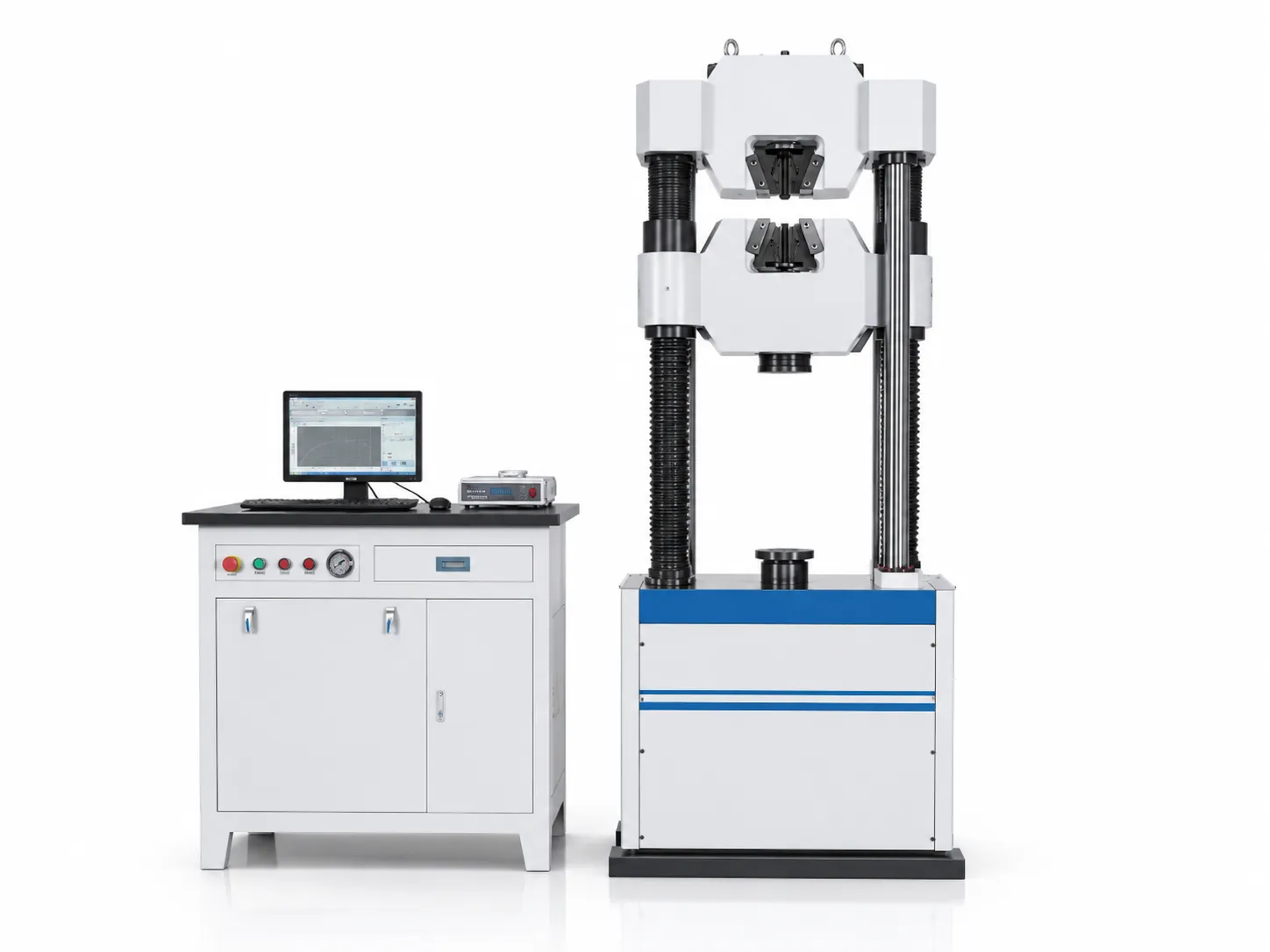

油圧式引張強度試験機

油圧式試験機は、油圧システムを使用して引張力を発生させます。この構成は、大きな試験荷重が必要な試験や、大型または高い耐荷重性能を持つ試験片の試験に対応できます。

油圧システムは、お客様の実際の使用要件に応じて、さまざまな荷重容量で設計することが可能です。

引張強度試験機の構造

試験機の種類や試験要件によって、その構造は変更することができます。ただし、一般的な引張強度試験システムは、以下の主要な部品で構成されています。

機械フレーム

- 機械フレームは主要な荷重支持部品であり、試験中にシステム全体を安定させる役割を担います。

- フレームには、試験荷重に適した十分な剛性が必要です。これにより、荷重を加える際の不要な振動や変形を抑制します。大きな試験荷重に対応する試験機では、十分な耐荷重性能と安定性を確保するため、フレーム構造を強化するのが一般的です。

ロードセル

- ロードセルは、試験中に試験片へ加えられる荷重を測定する役割を担います。

試験片用グリップ

• グリップは、荷重を加えている間、試験片をしっかりと固定する役割を担います。

• 試験片の形状や材質に応じて、さまざまな種類のグリップを使用できます。適切なグリップを選択することは、試験の安定性と精度に直接影響します。

駆動機構

• 駆動機構は、2つのグリップ間に相対的な動きを生じさせ、試験片に引張荷重を加えます。

• 設計に応じて、電動機械式の駆動機構または油圧システムを使用できます。駆動機構の速度やストロークは、試験要件に基づいて選定されます。

制御システム

• 制御システムは、オペレーターによる試験条件の設定、引張試験の制御、および試験機の運転状態の監視を可能にします。

• 試験速度、ストローク、運転モードなどのパラメータは、装置の構成に応じて設定できます。

データ収集・処理システム

• 試験中、ロードセルやその他の測定機器から得られるデータが収集されます。

• ソフトウェアを使用して試験結果を表示したり、荷重－変位曲線などのグラフを作成したりすることができます。また、評価に必要なデータの保存や出力にも対応できます。

引張強度試験機の動作原理

引張強度試験機の動作原理は比較的シンプルですが、試験中の各種パラメータを正確に制御する必要があります。基本的な試験手順は以下のとおりです。

ステップ1：試験片の準備

試験片を、試験方法に適した寸法および形状に準備します。

ステップ2：試験片を試験機に取り付ける

試験片の両端をグリップに固定します。試験片を正しい位置にセットし、必要な方向に正確に荷重が作用するよう適切に位置合わせする必要があります。

ステップ3：試験条件の設定

オペレーターは、要求される試験条件に応じて、引張速度、ストローク、その他の試験パラメータを設定します。

ステップ4：試験の実施

駆動機構が動作を開始し、試験片に引張荷重を加えます。この間、センサーが作用する荷重を継続的に測定します。

ステップ5：データの収集

制御システムは、試験中の荷重、変位、およびその他の測定値を記録します。

ステップ6：結果の分析

試験片が所定の試験状態に達するか、破断すると試験が終了します。収集されたデータを使用して、試験片の機械的特性を評価します。

引張強度の評価項目

試験機の構成、試験方法、搭載されている測定システムなどに応じて、引張強度試験機ではさまざまな項目を評価することができます。

• 最大引張荷重： 試験中に試験片が耐えることのできる最大の荷重値で、荷重が低下するか試験片が破断するまでの最大値を示します。

• 引張強度： 材料が引張応力に耐える能力を示します。一般的には、適用される試験方法に基づき、作用荷重と試験片の初期断面積から算出されます。

• 伸び： 引張荷重を受けた際の試験片の長さの変化量を示します。

• 変形： 荷重および変位のデータを使用して、試験中における材料の変形挙動を評価できます。

• 破断時荷重： 試験中に試験片が破断する場合、測定システムの構成やソフトウェアに応じて、試験片が破断した時点の荷重を記録できます。

注意： 測定可能な項目および結果の算出方法は、試験機の構成、測定機器、グリップ、試験方法、および適用される規格によって異なります。

製造および品質管理における引張強度試験機の用途

引張強度試験機は、製造工程や品質管理のさまざまな段階で使用されています。

原材料の受入検査では、材料を生産工程に投入する前に、その機械的特性を評価するために使用されます。

製品の品質管理では、生産ロットごとにサンプルを試験することで、製品の品質や安定性に生じた変化を検出することができます。

製品の研究開発では、試験データを活用して、技術者が材料特性を評価したり、複数の設計案を比較したり、用途に適した材料を選定したりすることができます。

また、生産ラインの要求仕様に応じて、品質検査工程に試験機を組み込み、自動品質検査システムとして運用することも可能です。

引張強度試験機は、材料の耐荷重性能や機械的特性を評価するうえで重要な役割を果たし、企業が品質管理を行うためのより正確なデータを提供します。制御された条件で荷重を加えることにより、引張荷重、伸び、変形量、試験片の破壊状態などの各種パラメータを測定・分析することができます。試験結果は、原材料の受入品質の確認、加工後の製品評価、生産ロットごとの異常な品質変化の検出などに活用できます。使用目的に応じて、企業は適切な荷重範囲、ストローク、試験速度、グリップを備えた電動機械式または油圧式の試験機を選択できます。適切な試験機の構成を選定することで、試験結果の信頼性を高めるだけでなく、QC部門、試験室、製造ラインにおける設備の運用効率も向上させることができます。CNC VINA は、材料、製品、試験荷重、試験方法、実際の運用プロセスなど、お客様の具体的な要件に応じて引張強度試験機を設計・製造することが可能です。これは、製造現場における品質管理の要求に対応し、柔軟なカスタマイズが可能な専用試験設備を求める企業に適したソリューションです。

引張試験機が必要なお客様は下記までお問い合わせください。
