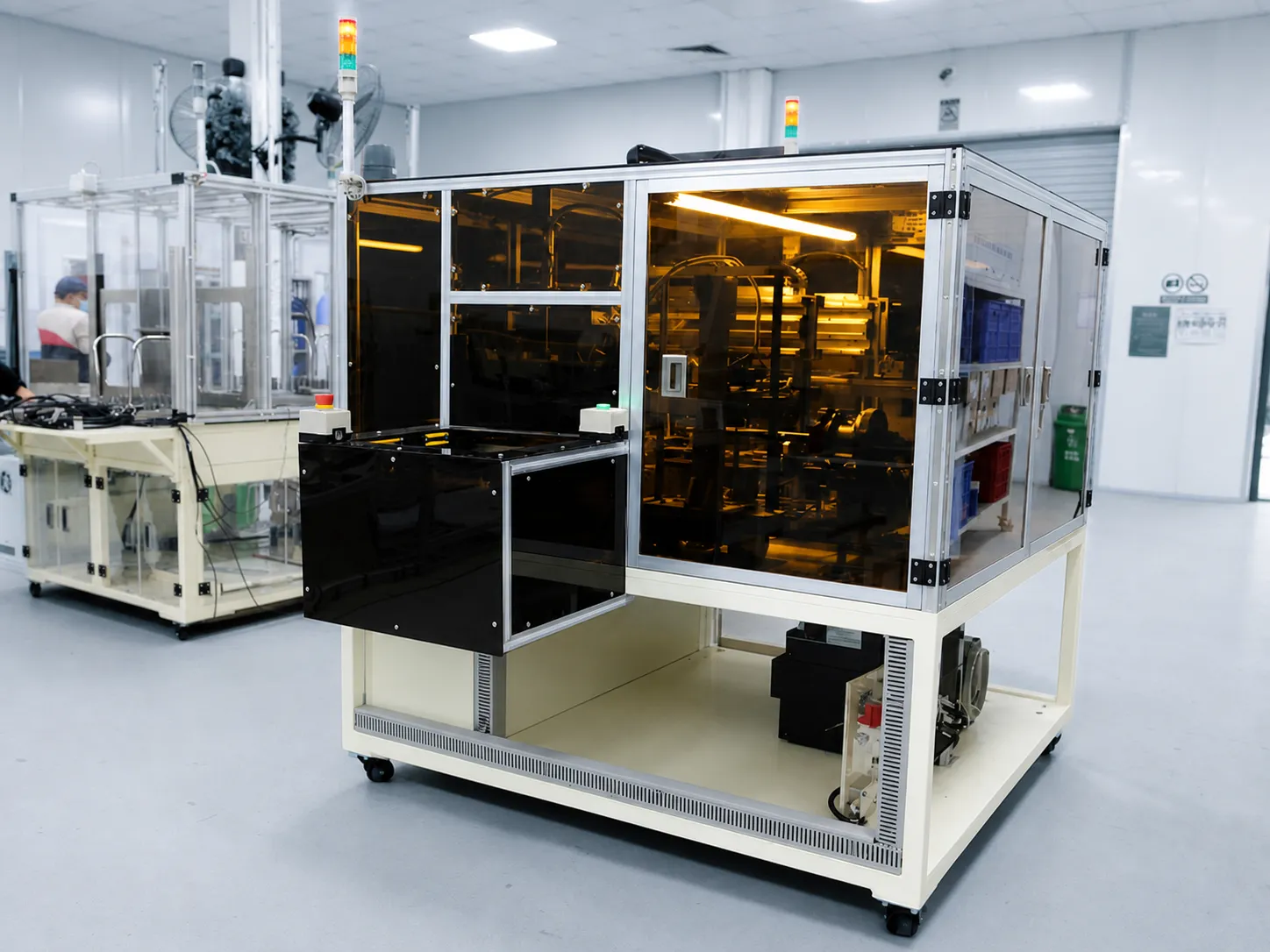

軸径・軸厚測定機

シャフト外径・肉厚測定機は、CNC VINAが生産現場の要求に応じて設計・製作する自動寸法検査装置です。本装置は、シャフトやパイプ形状の部品に対し、外径、肉厚、および関連寸法を迅速に測定するために使用されます。コンベヤ、センサー、トランスファー機構、および専用測定ユニットを統合しており、製品の供給から測定までの工程を自動化します。運転中、製品は各測定位置へ搬送され、正確に位置決めされた後に検査が行われます。測定データはシステムによって処理され、あらかじめ設定された基準値や公差と比較することで、良品・不良品を自動判定します。測定結果は画面上にリアルタイムで表示され、OK品とNG品は要求に応じて自動的に選別されます。これにより、検査時間の短縮、人手作業の削減、および量産工程における品質管理の安定化を実現します。本記事では、CNC VINA とともに、シャフト外径・肉厚測定機の構造および動作原理について詳しくご紹介します。

軸径・厚さ測定機とは何ですか？

シャフト外径・肉厚測定機は、シャフトやパイプ形状、およびそれに類似した形状の製品の寸法を自動で測定・検査するための装置です。製品ごとの技術仕様に応じて、外径、肉厚、その他の関連寸法を検査することができます。本装置は、寸法検査を迅速かつ連続的に行う必要があり、手作業による測定への依存を低減したい生産ラインで広く活用されています。

ノギス、マイクロメータ、その他の機械式測定器を使用した手動測定とは異なり、自動測定機では専用のセンサーや測定ユニットを使用して製品の寸法を測定します。製品はコンベヤやワーク供給機構によって検査位置まで搬送され、その後、正確に位置決めされてから測定が行われます。このような自動測定プロセスにより、すべての製品を同じ手順および測定条件で検査できるため、量産工程における安定した品質管理に適しています。

シャフト外径・肉厚測定機の仕様

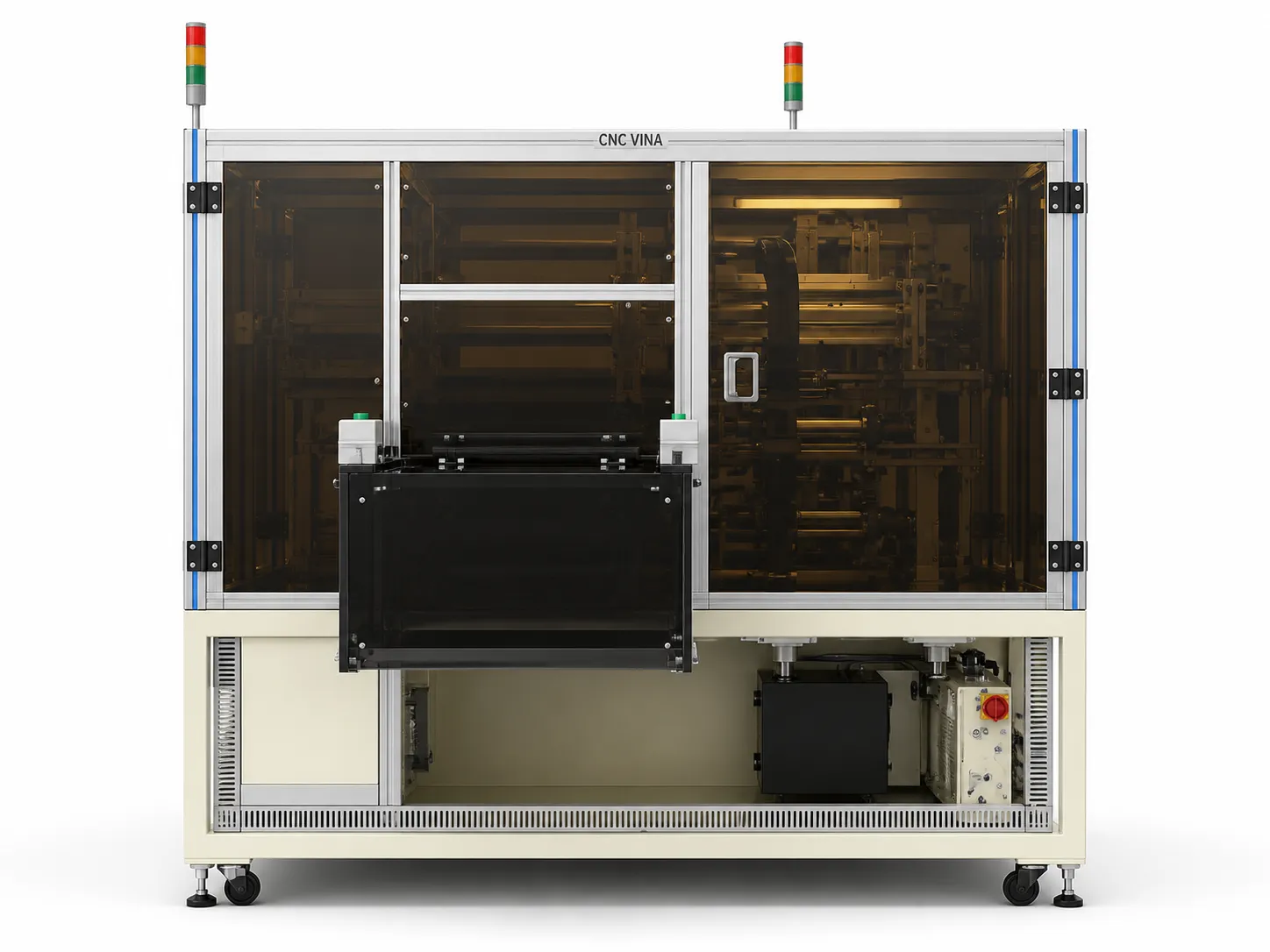

シャフト外径・肉厚測定機の構造と動作原理

本装置は、主に以下のユニットで構成されています。

• コンベヤユニット： 作業者が製品をコンベヤ上にセットします。一度に10～20個の製品を投入することができます。
• トランスファーユニット： 製品を各工程へ搬送します。
• レーザーマーキングユニット（オプション）： 製品表面に必要な情報をレーザーでマーキングします。
• 外径測定ユニット： KEYENCE製の非接触レーザー測定器を使用し、製品の要求仕様に応じた精度で外径を測定します。
• 肉厚測定ユニット： Mitutoyo製の測定器を使用し、測定データをデジタル形式でコンピュータに保存します。
• 制御・表示ユニット： PC、キーボード、タッチパネル式HMI、LCDディスプレイなどで構成され、装置の操作および測定結果の表示を行います。

シャフト外径・肉厚測定機は、測定および検査工程を完全自動化しています。高精度なAI制御システムにより、ワークの動きを正確に検出・記録します。システムが自動で装置を制御し、ワークの回転、測定、データ計算を行い、その結果をオペレーターに表示します。

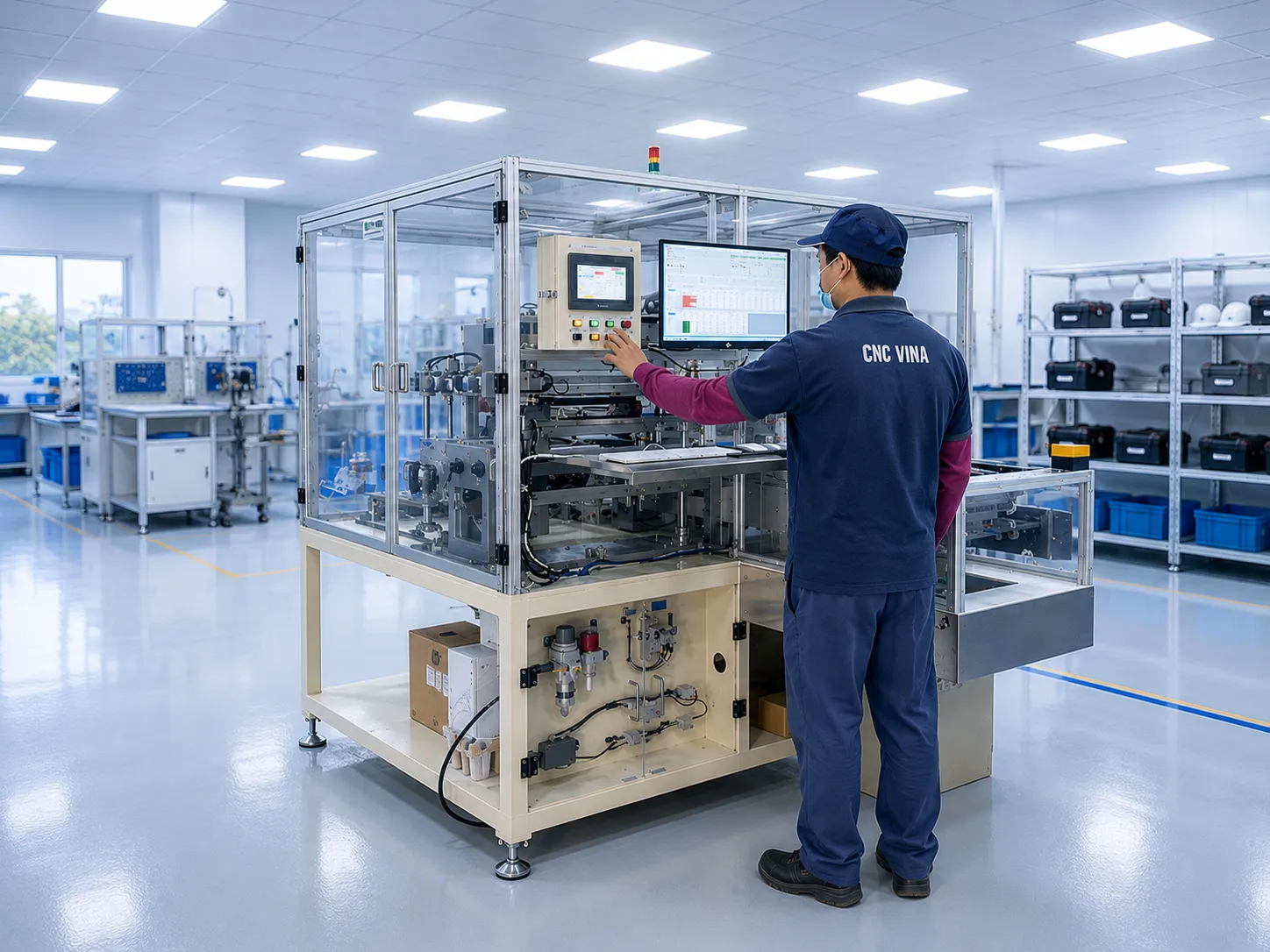

シャフト外径・肉厚測定機の操作・使用方法

シャフト外径・肉厚測定機は、製品の寸法検査および品質管理工程を自動化するために設計されています。装置を安定して稼働させ、高い測定精度を維持するとともに、設備の寿命を延ばすためには、オペレーターが装置の動作手順および使用上の重要な注意事項を正しく理解することが重要です。

シャフト外径・肉厚測定機の操作手順

• ステップ 1: オペレータは製品をコンベア ベルトの先頭に置きます

• ステップ 2: センサーが入力製品をチェックして製品をチェックします

• ステップ 3: センサーが製品のレーザー彫刻位置を確認します。レーザー彫刻機が彫刻を開始します

• ステップ4：彫刻完了後、ベルトコンベアが直径測定位置へ移動し、センサーチェック

• ステップ 5: 製品を直径測定クラスターに移し、測定します。条件を満たした製品はベルトコンベアに落とされ、NG の製品はNG 品ボックスに落とされます

• ステップ6：ベルトコンベアが移動し、製品を厚み測定位置へ運び、センサーチェックを行います。

• ステップ 7: 製品を製品交換クラスターに転送します。ロータリーアセンブリは測定された製品の位置を変更し、測定のために新しい製品を置きます。製品が要件を満たしていればベルトコンベア上に戻され、NG 製品が入っている箱に落とされた場合はベルトコンベアに戻されます。

• ステップ8：製品がベルトコンベアの端まで移動し、センサーがチェックし、オペレーターが製品を取り出します。

• ステップ 9: サイクルが繰り返されます

このように、シャフトの直径と厚さの測定機は、検査プロセスの自動化に役立ち、製品の品質を迅速かつ正確に保証します。

シャフト外径・肉厚測定機の使用上の注意事項

シャフト外径・肉厚測定機を安定して稼働させ、正確な測定結果を維持するとともに、運転中のトラブルを防止するためには、メーカーの技術指示および取扱方法を正しく遵守する必要があります。主な注意事項は以下のとおりです。

• メーカーの取扱説明書および指示に従って、装置を正しく使用・保管してください。
• 装置を運転する際は、常に安定した電源を確保してください。
• 装置は平坦で剛性の高い場所に設置し、振動や揺れを避けてください。
• 測定前にワークを十分に確認し、装置内での詰まりや損傷が発生しないようにしてください。
• 測定機器は定期的に点検・校正してください。
• ほこりや汚れ、強い振動を避け、風通しの良い環境で使用してください。
• 装置の上に重量物を置いたり、強い衝撃を与えたりしないでください。
• 必ず適切な教育・訓練を受けた作業者が装置を操作してください。
• 装置の各部を定期的に清掃・メンテナンスしてください。

上記の注意事項を遵守することで、シャフト外径・肉厚測定機の安定した稼働を維持し、トラブルを抑制するとともに、生産工程における測定精度の維持・向上につながります。電気系統、制御システム、測定機器などに問題が発生した場合は、メーカーの技術担当者に連絡し、適切な手順で点検・対応を行うことを推奨します。

軸径・厚さ測定機の類似品

シャフト直径および厚さ測定機に類似した製品には、次のようなものがあります。

• シャフト測定機：シャフトの偏心や歪みを測定するために使用します。

• ゴニオメーター: 基準面に対する表面の傾斜角度を測定します。

• 表面粗さ計：Ra、Rz、Rq...などの表面粗さパラメータを測定します。

• 距離計: 表面と細部の間の距離を測定します。

• 引張力計: 部品が耐えられる最大引張力を測定します。

• 硬度計：金属やその他の材料の硬さを測定します。

• 油圧/空圧式寸法試験機: 液体または圧縮空気を使用して寸法を測定します。

一般に、これらの特殊な測定機は、細部や完成品の品質を効果的に管理し、高精度を保証するのに役立ちます。

CNC VINAが設計・製作する自動測定機の主な特長

寸法検査工程に特化して設計されたシャフト外径・肉厚測定機は、製品の位置決め、測定・検査から選別までの複数の工程を自動化します。制御システムと測定機器を一体化して構成することで、高速な検査、安定した測定結果を実現し、量産工程における品質管理の要求にも対応します。

• 装置は、製品の検査位置への搬送、位置決め、外径測定、肉厚測定、測定結果の選別までの各工程を連続して自動で行います。オペレーターは主に製品の投入と、検査サイクル完了後の製品の取り出しを行うため、手作業にかかる時間を削減できます。

• 製品は、あらかじめプログラムされた手順に従って、コンベヤとトランスファー機構により各測定位置へ搬送されます。測定ヘッドが寸法を迅速に検査することで、1製品あたりの検査時間を短縮し、連続検査が求められる生産ラインに適しています。

• 製品は測定前に所定の位置へ搬送され、正確に位置決めされます。測定ヘッドは各ワークの形状や仕様に合わせて設計されているため、安定した測定を行い、検査時の位置ずれによる影響を抑えることができます。

• 本装置には、トランスファー機構と製品の回転・方向転換機構が組み込まれています。1回の測定が完了すると、機構が測定位置から製品を搬出すると同時に、次の製品を測定位置へ搬送するため、手作業による方向調整を必要とせず、連続的に検査を行うことができます。

• 測定後、システムはあらかじめ設定された測定項目および判定範囲に基づいて、結果を自動的に処理します。規格を満たした製品（OK）はコンベヤへ戻され、規格外の製品（NG）は自動的に分離され、NG製品収納ボックスへ排出されるため、良品と不良品の混入を防止できます。

• センサーは装置内の複数の位置に配置され、製品の有無や位置を検出・確認します。センサーシステムにより、コンベヤ、トランスファー機構、各測定ユニットの動作順序を制御するとともに、製品が所定の位置に到達していない状態で誤った工程が実行されることを防止します。

• タッチパネル式HMIを使用して、装置の操作および稼働状態の監視を行います。オペレーターは、装置の状態を確認しながら各種操作を行うことができ、必要な測定・制御パラメータも直感的かつ簡単に設定できます。

• 外径、肉厚、およびその他の関連する測定結果はLCDディスプレイに表示されます。測定結果を直接確認できるため、オペレーターは測定値を容易に把握し、NG製品を確認するとともに、システムの稼働状態を管理できます。

• CNC VINAは、各種シャフトの形状・仕様および生産ラインの要求に応じて、ワーク供給機構、コンベヤ、測定ユニット、センサー、トランスファー機構、制御システムなどを設計・統合します。

シャフト外径・肉厚測定機と類似する製品

シャフト外径・肉厚測定機と類似する製品には、以下のような装置があります。

• シャフト測定機： シャフトの偏心量や反りを測定するために使用します。
• 角度測定機： 基準面に対する表面の傾斜角度を測定します。
• 表面粗さ測定機： Ra、Rz、Rqなどの表面粗さパラメータを測定します。
• 距離測定機： 各表面や部品間の距離を測定します。
• 引張力測定機： 部品が耐えられる最大引張力を測定します。
• 硬度測定機： 金属やその他の材料の硬度を測定します。
• 油圧式・空圧式寸法検査機： 液体または圧縮空気を利用して製品の寸法を測定します。

一般的に、これらの専用測定機は、部品や完成品の品質を効率的に管理し、高い測定精度を確保するために使用されます。

シャフト外径・肉厚測定機は、品質管理の検査速度と安定性を向上させたい企業に適した自動寸法検査ソリューションです。本装置は、製品の供給、位置決め、外径測定、肉厚測定、OK/NG判定および選別までの工程を自動で行うことができます。センサー、トランスファー機構、専用測定機器を組み合わせることで、検査工程を連続的に自動化し、手作業による測定誤差を抑えることができます。測定結果は制御システム上で処理・表示されるため、オペレーターは製品の測定結果や品質状態を容易に確認・管理できます。また、製品の形状や仕様、要求される公差、生産工程に合わせて装置を設計・カスタマイズすることが可能です。高速かつ高精度な検査と高い自動化が求められる量産ラインに適した設備です。CNC VINAは、各製品および生産ラインの要求に応じて、シャフト外径・肉厚測定機の設計・製作を行い、お客様に最適な自動測定ソリューションを提供します。
