Giải pháp tích hợp máy khắc số khung xe máy điện trong dây chuyền sản xuất hiện đại

Máy khắc số khung xe máy điện là thiết bị giúp khắc thông tin định danh lên khung xe với độ chính xác và độ bền cao. Ngày nay, thị trường xe máy điện toàn cầu đang phát triển ngày càng mạnh mẽ, các nhà sản xuất phải đối mặt với áp lực nâng cao khả năng truy xuất nguồn gốc sản phẩm, đáp ứng quy định pháp lý và ngăn chặn hàng giả.

Máy khắc số khung tự động sử dụng công nghệ khắc, kiểm tra hiện đại và có thể khắc trên nhiều loại vật liệu khác nhau. Bài viết dưới đây hãy cùng CNC VINA tìm hiểu về cấu tạo và nguyên lý hoạt động của máy khắc số khung trong dây chuyền sản xuất xe máy điện hiện đại.

1. Vì sao số khung trên xe máy điện quan trọng?

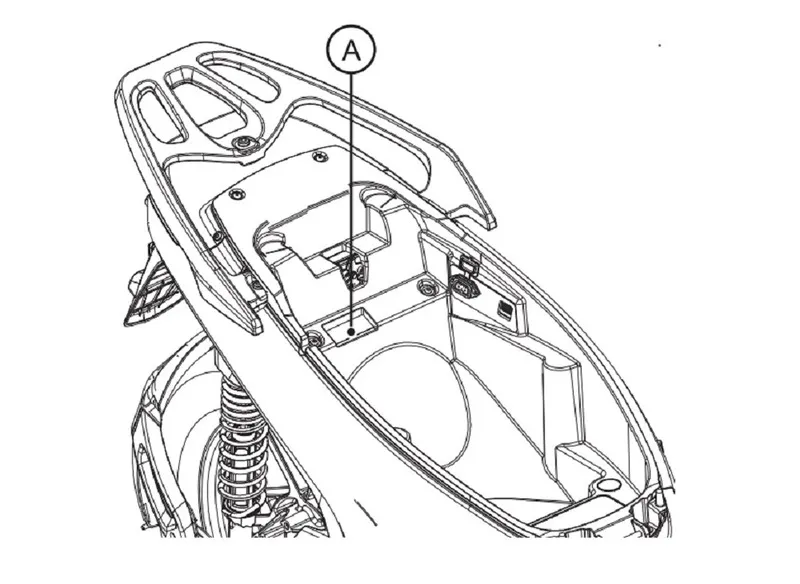

Số khung trên xe máy điện dùng để phục vụ việc nhận diện trong suốt vòng đời của xe. Đối với nhà sản xuất, số khung xe không chỉ ảnh hưởng đến quản lý sản xuất mà còn liên quan đến việc truy xuất nguồn gốc và thủ tục pháp lý của xe. Đối với chủ phương tiện, người dùng có thể theo dõi được nguồn gốc, năm sản xuất, quốc gia, hãng,… và điều này càng có ý nghĩa đối với những người mua xe cũ, giúp cho việc kiểm tra trở nên an tâm hơn. Chính vì vậy, dãy số trên khung xe được coi như "mã định danh" của phương tiện trong suốt vòng đời sử dụng.

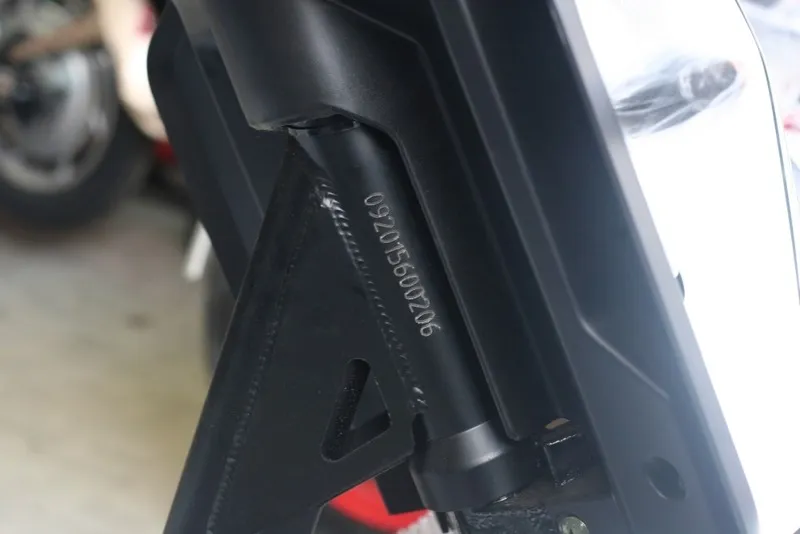

Ký tự trên chuỗi khung xe bao gồm 17 ký tự, bao gồm cả chữ và số. Cụ thể, dưới đây là cách đọc các chỉ số trên khung xe máy:

• Ký tự 1-3: Châu lục và Quốc gia sản xuất.
• Ký từ 4-8: Phân loại thông tin trên xe như thân, kiểu dáng, đời, động cơ xe,…
• Ký từ 9: Kiểm tra tính an toàn, chính xác của các ký tự trước.
• Ký tự 10 – 11: Năm sản xuất và nhà máy lắp ráp xe.
• Ký tự 12-17: Seri xác định sản xuất của xe.

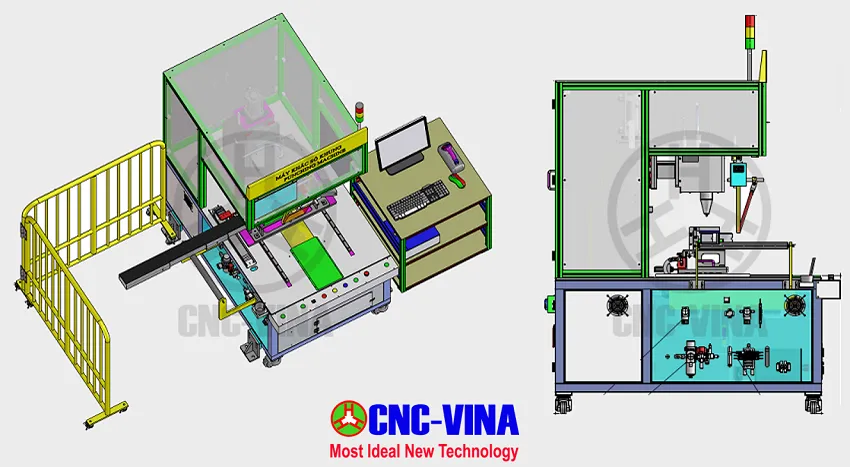

2. Cấu tạo của máy khắc số khung tự động

Máy khắc số tự động được thiết kế nhằm đáp ứng yêu cầu khắc số khung, số seri hoặc mã định danh với độ chính xác cao trên dây chuyền sản xuất công nghiệp. Hệ thống được cấu thành từ nhiều bộ phận chuyên dụng, đảm bảo khả năng vận hành ổn định, tự động hóa cao và dễ dàng tích hợp vào dây chuyền sản xuất hiện đại.

2.1. Kết cấu thân máy cứng vững và tối ưu

Phần thân máy được thiết kế với kết cấu chắc chắn, sử dụng vật liệu thép chịu lực hoặc thép gia công chính xác nhằm đảm bảo độ ổn định trong suốt quá trình vận hành. Kết cấu cứng vững giúp hạn chế rung động khi khắc, từ đó nâng cao độ sắc nét và đồng đều của ký tự.

Ngoài yếu tố độ bền, thiết kế thân máy còn được tối ưu để tiết kiệm diện tích lắp đặt, thuận tiện cho việc bố trí trong nhà máy hoặc tích hợp trực tiếp vào dây chuyền tự động. Máy được trang bị bàn máy hoặc cơ cấu chuyển sản phẩm tự động giúp đưa sản phẩm vào đúng vị trí khắc và di chuyển ra ngoài sau khi hoàn tất quá trình gia công.

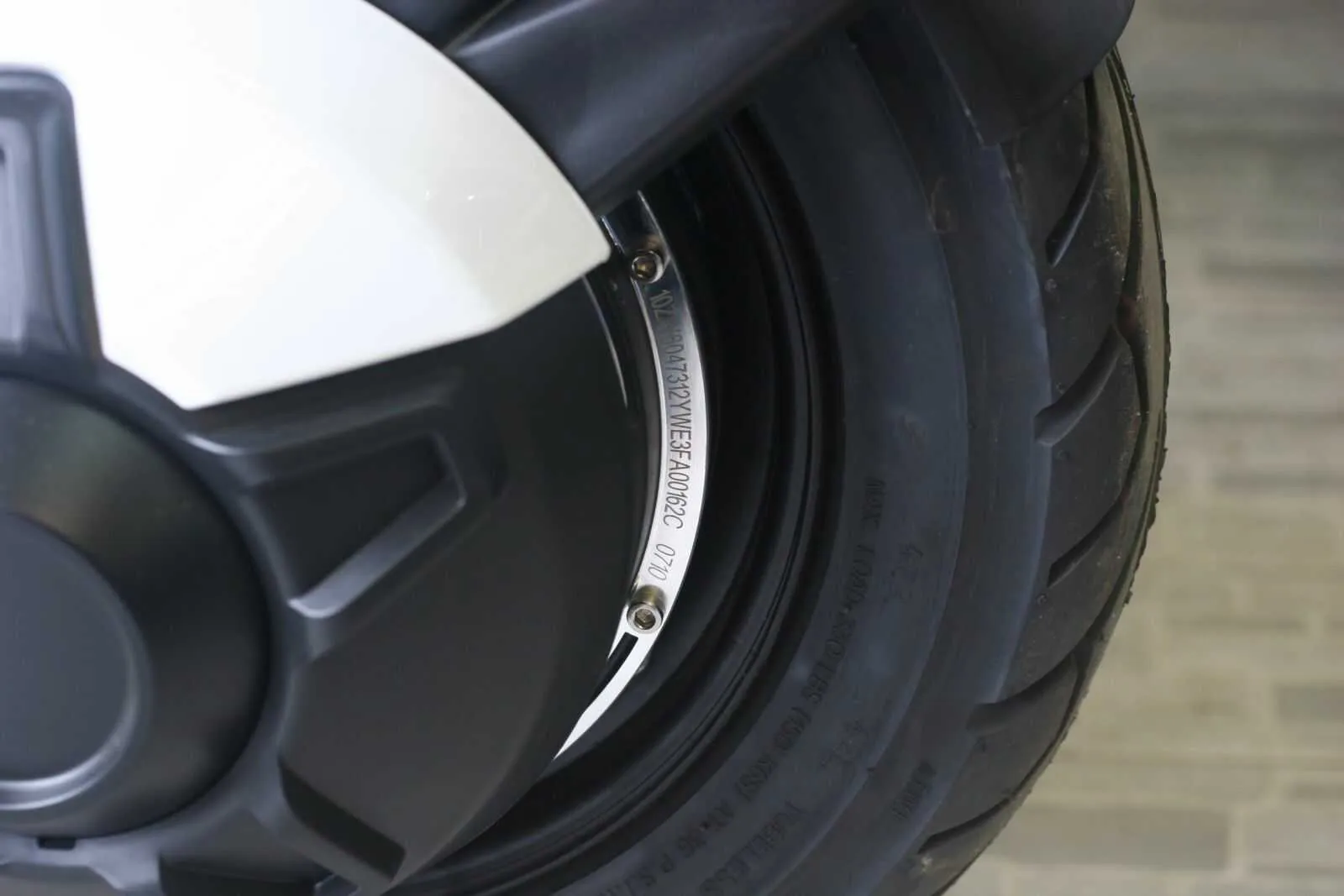

2.2. Máy khắc số khung xe máy điện sử dụng đầu khắc chuyên dụng bằng router hoặc laser

Tùy theo yêu cầu sản phẩm và vật liệu gia công, máy có thể được trang bị đầu khắc router hoặc đầu khắc laser chuyên dụng.

Đầu khắc router hoạt động theo nguyên lý cơ khí, sử dụng mũi khắc chuyên dụng để tạo ký tự có độ sâu rõ nét trên bề mặt kim loại. Phương pháp này phù hợp với các yêu cầu khắc bền vững, chống mài mòn và đảm bảo khả năng nhận diện lâu dài.

Đầu khắc laser sử dụng tia laser công suất cao để tạo ký tự với tốc độ nhanh và độ chính xác cao. Công nghệ này cho phép khắc các dãy số, mã QR hoặc ký tự phức tạp mà không tiếp xúc trực tiếp với bề mặt sản phẩm.

Cả hai phương pháp đều có ưu điểm riêng, tùy thuộc vào yêu cầu về độ sâu khắc, tốc độ sản xuất và đặc tính vật liệu của doanh nghiệp.

2.3. Camera check kiểm tra dãy số khắc

Hệ thống camera check được tích hợp nhằm kiểm tra chất lượng và độ chính xác của dãy số sau khi khắc. Camera có nhiệm vụ đọc và xác nhận nội dung ký tự, đảm bảo số khắc đúng với dữ liệu được cài đặt trong hệ thống.

Việc ứng dụng camera kiểm tra tự động giúp phát hiện sớm các lỗi như: sai ký tự, thiếu ký tự, khắc lệch vị trí, ký tự không rõ nét.

Ngoài ra, dữ liệu kiểm tra có thể được lưu trữ để phục vụ quản lý sản xuất và truy xuất thông tin khi cần thiết.

2.4. Màn hình điều khiển HMI giao diện tiếng Việt/Anh

Máy sử dụng màn hình điều khiển HMI với giao diện trực quan, hỗ trợ cả tiếng Việt và tiếng Anh nhằm giúp người vận hành dễ dàng thao tác và theo dõi tình trạng hoạt động của hệ thống. Đồng thời, cũng góp phần nâng cao khả năng tự động hóa, giảm phụ thuộc vào thao tác thủ công và tăng hiệu quả vận hành tổng thể của dây chuyền sản xuất.

3. Nguyên lý hoạt động của máy khắc số khung xe máy điện

Quy trình hoạt động của máy khắc số khung xe máy điện được tự động hóa nhằm tối ưu hiệu suất sản xuất. Dưới đây là các bước làm việc của máy:

Bước 1: Định vị khung xe

Công nhân tiến hành đưa sản phẩm vào jig đỡ, ấn nút kẹp chặt sản phẩm. Lúc này, máy tiến hành thao tác quét mã barcode và nhận khắc mã.

Bước 2: Máy tiến hành khắc

Công nhân thực hiện nhấn đồng thời 2 nút Start để cụm khắc tiến hành đi vào vị trí khắc. Khi cụm đầu khắc đi xuống vị trí gốc, công nhân quan sát khoảng cách mũi khắc và sản phẩm khắc. Trường hợp đúng vị trí, ấn đồng thời 2 nút Start để quá trình khắc bắt đầu. Ngược lại, nếu NG, công nhân sử dụng nút Manual để đưa cụm jig ra bên ngoài và tiến hành kiểm tra.

Bước 3: Kiểm tra sau khắc

Sau khi thực hiện khắc xong, đầu khắc đi lên vị trí ban đầu, cụm jig chuyển đến vị trí camera để chụp và kiểm tra chất lượng sau khắc OK hay NG.

Bước 4: Kết thúc quá trình khắc

Sau khi kiểm tra chất lượng bằng camera, cụm jig được trả về vị trí ban đầu, đồng thời cụm kẹp thực hiện nhả kẹp. Khi đó, công nhân lấy sản phẩm ra và kết thúc quá trình khắc.

Máy khắc số khung xe máy là giải pháp giúp doanh nghiệp đáp ứng yêu cầu về truy xuất nguồn gốc và quản lý chất lượng mà còn góp phần nâng cao mức độ tự động hóa trong sản xuất. Nhờ sở hữu khả năng vận hành ổn định và hệ thống kiểm tra thông minh, việc tích hợp máy khắc số khung tự động vào dây chuyền sản xuất xe máy điện giúp nhà sản xuất từng bước hướng tới mô hình nhà máy thông minh, đáp ứng yêu cầu ngày càng cao của thị trường và các tiêu chuẩn công nghiệp hiện đại. Nếu bạn đang có nhu cầu tham khảo máy khắc số khung hoặc các sản phẩm máy cho ngành ô tô - xe máy, hãy liên hệ ngay với CNC VINA để nhận được tư vấn và báo giá sớm nhất nhé!
