Cơ cấu kẹp xe máy điện đóng vai trò gì trong dây chuyền sản xuất xe?

Cơ cấu kẹp xe máy điện là thiết bị quan trọng trong các dây chuyền sản xuất và kiểm tra xe máy điện hiện đại, có nhiệm vụ cố định và định vị xe trong suốt quá trình lắp ráp, vận chuyển hoặc kiểm tra kỹ thuật nhằm đảm bảo độ ổn định và chính xác. Với sự phát triển mạnh mẽ của ngành công nghiệp xe điện, yêu cầu về tự động hóa và tối ưu quy trình sản xuất ngày càng được nâng cao. Chính vì vậy, cơ cấu kẹp xe máy điện được thiết kế theo hướng đồng bộ giữa hệ thống cơ khí và khí nén để đáp ứng khả năng vận hành nhanh, an toàn và hiệu quả. Đây là giải pháp giúp doanh nghiệp nâng cao năng suất sản xuất cũng như đảm bảo chất lượng sản phẩm đầu ra. Bài viết dưới đây, hãy cùng CNC VINA tìm hiểu chi tiết hơn về nguyên lý hoạt động và vai trò của cơ cấu kẹp xe máy điện nhé!

1. Tổng quan về cơ cấu kẹp xe máy điện

Sơ đồ kẹp xe máy là bản vẽ hoặc mô hình thể hiện cách bố trí, nguyên lý hoạt động và vị trí các cơ cấu kẹp dùng để cố định xe máy trong quá trình sản xuất, lắp ráp, kiểm tra hoặc vận chuyển.

Trong ngành sản xuất xe máy điện, sơ đồ kẹp thường được sử dụng để:

• Xác định vị trí các điểm giữ xe như bánh trước, bánh sau, khung xe hoặc càng xe.
• Thể hiện cơ cấu hoạt động của bộ kẹp: kẹp khí nén, kẹp thủy lực, kẹp cơ khí hoặc servo.
• Giúp kỹ sư thiết kế dây chuyền đảm bảo xe được giữ chắc chắn nhưng không làm trầy xước hay biến dạng chi tiết.
• Hỗ trợ lắp ráp tự động, robot hàn, test vận hành hoặc vận chuyển trên băng tải.

Một sơ đồ kẹp xe máy thường gồm các thành phần:

• Khung gá đỡ
• Cơ cấu định vị bánh xe
• Tay kẹp hoặc xi lanh kẹp
• Bộ truyền động
• Cảm biến kiểm tra vị trí
• Hệ thống điều khiển

2. Cơ cấu và nguyên lý hoạt động của thiết bị kẹp xe máy điện

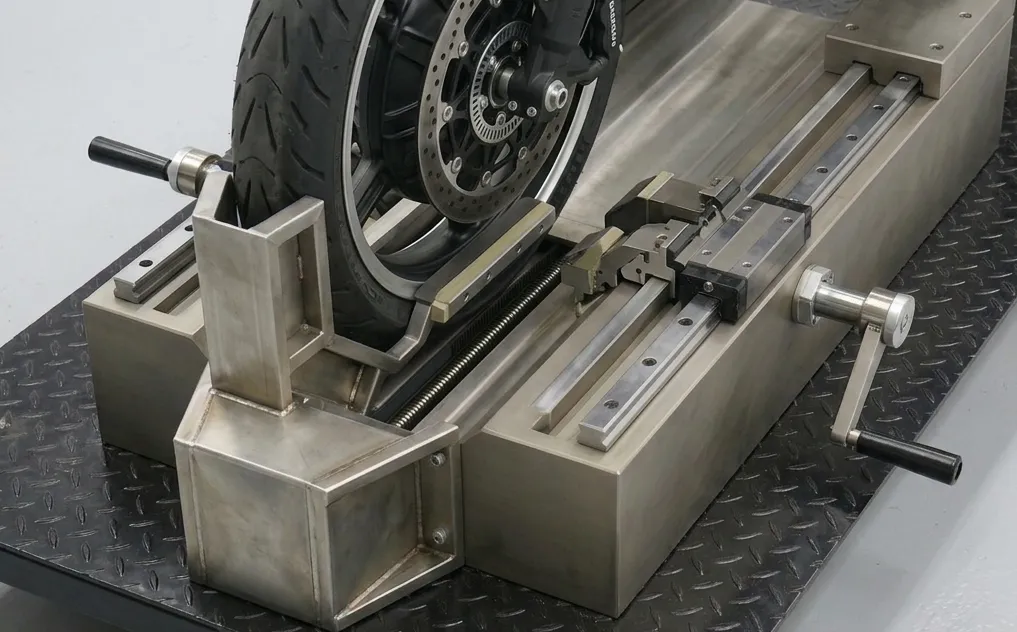

2.1. Cơ cấu kẹp của thiết bị kẹp xe máy điện

Cơ cấu kẹp xe máy điện là cơ cấu dùng để cố định và giữ chắc thân xe trong quá trình lắp ráp, kiểm tra hoặc vận chuyển trên dây chuyền sản xuất. Thiết bị được thiết kế nhằm đảm bảo xe được giữ ổn định, đúng vị trí kỹ thuật và hạn chế rung lắc trong suốt quá trình vận hành. Cơ cấu kẹp hoạt động theo nguyên lý khí nén kết hợp cơ cấu liên kết cơ khí, giúp thao tác kẹp và nhả diễn ra nhanh chóng, đồng bộ và an toàn.

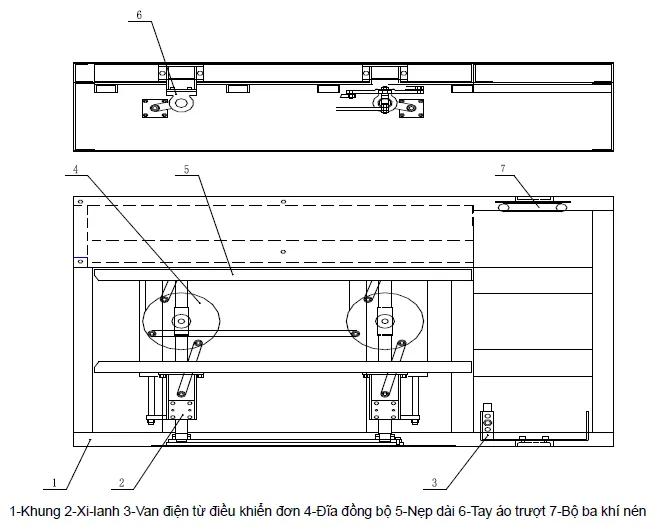

Bộ kẹp xe máy điện chủ yếu bao gồm các bộ phận sau:

• Khung (1): Là bộ phận chịu lực chính của toàn bộ hệ thống, được chế tạo từ thép kết cấu có độ cứng cao nhằm đảm bảo độ ổn định khi vận hành. Khung có nhiệm vụ cố định các cơ cấu truyền động, xi lanh và bộ phận kẹp.
• Xi lanh khí nén (2): Là cơ cấu truyền động chính, sử dụng áp suất khí nén để tạo chuyển động đóng và mở của bộ kẹp. Xi lanh giúp hệ thống hoạt động nhanh, ổn định và dễ điều khiển tự động.
• Van điện từ điều khiển (3): Có chức năng điều khiển hướng dòng khí nén cấp vào xi lanh. Van điện từ nhận tín hiệu từ hệ thống điều khiển để thực hiện thao tác đóng hoặc mở kẹp theo yêu cầu vận hành.
• Đĩa đồng bộ (4): Là cơ cấu liên kết giúp đồng bộ chuyển động giữa hai bên tay kẹp. Nhờ cơ cấu này, hai má kẹp có thể đóng mở cùng lúc, đảm bảo lực kẹp cân bằng và tăng độ chính xác.
• Nẹp đai kẹp (5): Là bộ phận tiếp xúc trực tiếp với bánh xe hoặc thân xe máy điện. Nẹp được thiết kế phù hợp với kích thước sản phẩm nhằm tăng độ bám và tránh gây trầy xước bề mặt xe.
• Tay áo trượt (6): Có nhiệm vụ dẫn hướng và hỗ trợ chuyển động trượt của cơ cấu kẹp, giúp hệ thống vận hành ổn định và giảm sai lệch cơ khí trong quá trình hoạt động.
• Bộ khí nén (7): Bao gồm các thiết bị như lọc khí, điều áp và cấp khí nén cho toàn bộ hệ thống. Bộ khí nén giúp duy trì áp suất ổn định để cơ cấu kẹp hoạt động liên tục và hiệu quả.

Toàn bộ cơ cấu được thiết kế theo hướng tự động hóa, có khả năng tích hợp với dây chuyền sản xuất xe máy điện hiện đại nhằm nâng cao năng suất, giảm nhân công và đảm bảo tính đồng nhất trong sản xuất.

2.2. Nguyên lý hoạt động thiết bị kẹp xe

Bộ kẹp xe máy điện hoạt động dựa trên nguyên lý truyền động khí nén kết hợp cơ cấu liên kết đồng bộ cơ khí. Khi xe được đưa vào đúng vị trí làm việc, hệ thống điều khiển sẽ cấp tín hiệu đến van điện từ để điều khiển dòng khí nén đi vào xi lanh.

Dưới tác động của áp suất khí nén, piston trong xi lanh di chuyển tạo ra chuyển động kéo hoặc đẩy cơ cấu tay quay. Chuyển động này được truyền tới đĩa đồng bộ và cơ cấu liên kết, giúp hai nẹp đai kẹp đóng lại đồng thời để giữ cố định xe máy điện.

Trong quá trình kẹp, lực kẹp được phân bố đều giữa hai bên nhờ cơ cấu đồng bộ, giúp xe được giữ chắc chắn nhưng không làm biến dạng hoặc hư hỏng bề mặt tiếp xúc. Sau khi hoàn thành công đoạn lắp ráp hoặc kiểm tra, hệ thống điều khiển sẽ đảo chiều van điện từ để khí nén tác động ngược lại lên xi lanh, đưa cơ cấu trở về trạng thái ban đầu và nhả xe ra khỏi vị trí làm việc.

Nhờ sử dụng cơ cấu khí nén và truyền động liên kết, bộ kẹp có khả năng hoạt động nhanh, ổn định, độ chính xác cao và phù hợp với các dây chuyền sản xuất xe máy điện tự động hoặc bán tự động hiện nay.

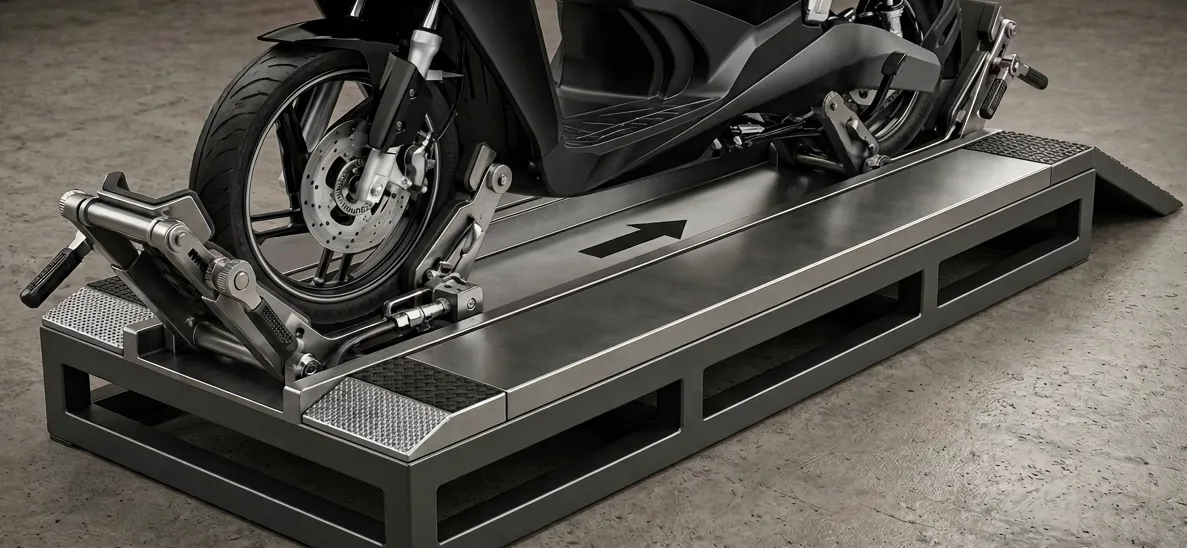

3. Vai trò của cơ cấu kẹp xe trong hệ thống xe máy điện

Cơ cấu kẹp xe máy điện đóng vai trò quan trọng trong các dây chuyền sản xuất và kiểm tra hiện đại. Thiết bị không chỉ giúp cố định xe ổn định trong quá trình vận hành mà còn góp phần nâng cao độ chính xác, hiệu suất và tính an toàn của toàn bộ hệ thống. Với thiết kế đồng bộ giữa cơ cấu cơ khí và hệ thống khí nén điều khiển tự động, bộ kẹp xe máy điện mang lại nhiều ưu điểm nổi bật, đáp ứng tốt yêu cầu sản xuất công nghiệp hiện nay.

• Giữ xe chắc chắn và ổn định: Cơ cấu kẹp giúp cố định xe máy điện trong suốt quá trình lắp ráp, kiểm tra hoặc vận chuyển trên dây chuyền, hạn chế rung lắc và sai lệch vị trí.
• Tăng độ chính xác trong sản xuất: Nhờ khả năng định vị chính xác, cơ cấu kẹp hỗ trợ các công đoạn như lắp ráp linh kiện, test phanh, test trùng vết hoặc kiểm tra kỹ thuật đạt độ chính xác cao hơn.
• Hoạt động tự động, tốc độ nhanh: Hệ thống sử dụng xi lanh khí nén và van điều khiển điện từ giúp thao tác đóng mở kẹp diễn ra nhanh chóng, đồng bộ và phù hợp với dây chuyền sản xuất tự động.
• Giảm nhân công và nâng cao năng suất: Việc tự động hóa quá trình kẹp và nhả xe giúp giảm thao tác thủ công, tiết kiệm thời gian vận hành và nâng cao hiệu quả sản xuất.
• Lực kẹp đồng đều, hạn chế hư hỏng sản phẩm: Cơ cấu đồng bộ giúp phân bố lực kẹp cân bằng giữa hai bên, tránh làm trầy xước, biến dạng hoặc ảnh hưởng đến kết cấu xe máy điện.
• Kết cấu bền vững, tuổi thọ cao: Khung và các bộ phận cơ khí được chế tạo từ vật liệu có độ cứng cao, giúp thiết bị vận hành ổn định trong môi trường sản xuất liên tục.
• Dễ dàng tích hợp với dây chuyền sản xuất: Cơ cấu kẹp có thể kết nối với băng tải, robot tự động hoặc các hệ thống kiểm tra trong dây chuyền sản xuất xe máy điện hiện đại.
• An toàn trong vận hành: Hệ thống khí nén và điều khiển điện giúp thao tác ổn định, giảm rủi ro cho người vận hành và tăng độ an toàn trong quá trình sản xuất.

Cơ cấu kẹp xe máy điện không chỉ giúp cố định xe chắc chắn mà còn góp phần nâng cao hiệu quả hoạt động của toàn bộ dây chuyền sản xuất. Nhờ khả năng vận hành tự động, đồng bộ và ổn định, thiết bị giúp giảm thời gian thao tác, hạn chế sai lệch và nâng cao độ chính xác trong quá trình làm việc. Bên cạnh đó, kết cấu chắc chắn cùng hệ thống khí nén điều khiển linh hoạt giúp cơ cấu hoạt động bền bỉ và an toàn trong môi trường công nghiệp. Việc ứng dụng cơ cấu kẹp xe trong sản xuất còn giúp doanh nghiệp tối ưu nhân công và tăng tính chuyên nghiệp cho dây chuyền. Nếu bạn đang có nhu cầu quan tâm đến cơ cấu kẹp xe máy điện hoặc các sản phẩm phụ trợ cho ngành ô tô - xe máy, hãy liên hệ ngay với CNC VINA để nhận được tư vấn và báo giá sớm nhất phù hợp với sản phẩm của doanh nghiệp bạn nhé.
