Cấu tạo và ứng dụng của máy tra keo tự động trong sản xuất điện tử

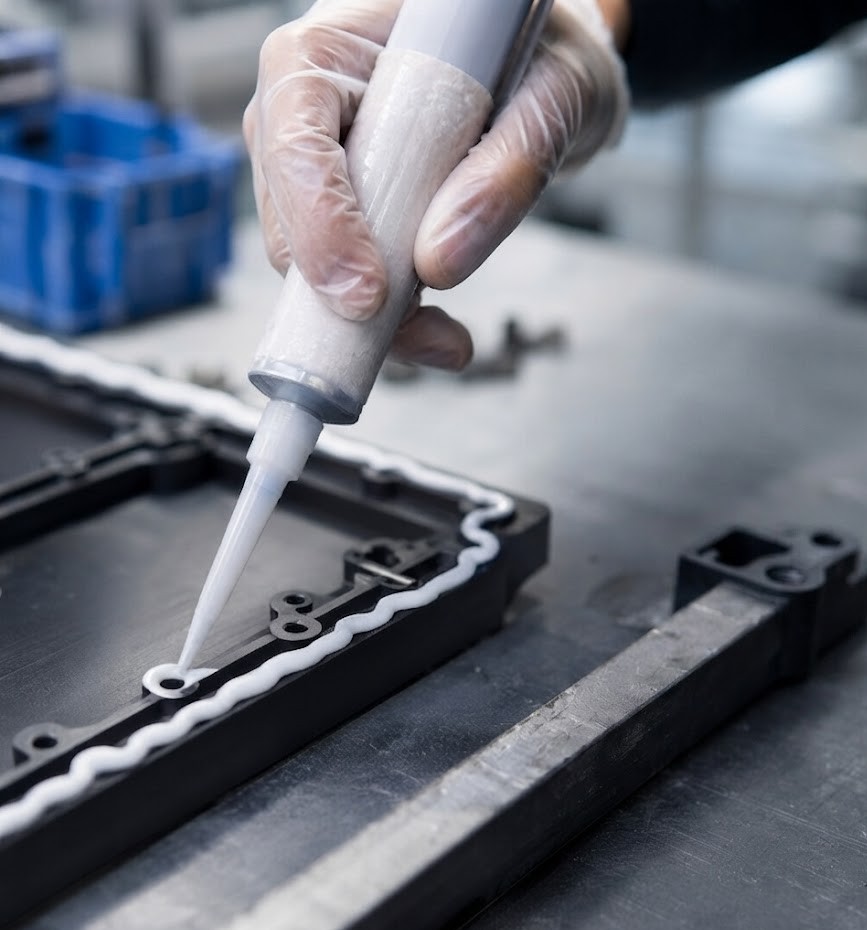

Máy tra keo tự động là giải pháp giúp doanh nghiệp tự động hóa công đoạn cấp keo trong sản xuất điện tử và lắp ráp linh kiện. Khi sản phẩm có nhiều điểm cần bôi hoặc yêu cầu đường keo theo biên dạng xác định, thao tác thủ công có thể khó đáp ứng đồng đều về vị trí và lượng keo. Việc lựa chọn đúng thiết bị cần dựa trên loại keo, hình dạng sản phẩm, yêu cầu kỹ thuật và sản lượng mục tiêu. Ngoài hệ thống định lượng, doanh nghiệp cũng cần xem xét cơ cấu chuyển động, phương pháp định vị và khả năng tích hợp với dây chuyền. Cùng CNC VINA tìm hiểu cấu tạo, nguyên lý hoạt động và các tiêu chí lựa chọn máy tra keo tự động phù hợp với nhu cầu sản xuất.

Máy tra keo tự động là gì?

Máy tra keo tự động là thiết bị sử dụng hệ thống điều khiển và cơ cấu cấp keo để đưa một lượng keo xác định đến các vị trí yêu cầu trên sản phẩm. Trong sản xuất điện tử, thiết bị được sử dụng để bôi keo, phủ keo hoặc định lượng vật liệu kết dính lên bảng mạch PCB, linh kiện và các cụm chi tiết cần cố định. Tùy cấu hình, máy có thể vận hành theo chương trình lập trình sẵn hoặc kết hợp với hệ thống cấp phôi, đồ gá và các thiết bị tự động khác. Việc ứng dụng máy tra keo tự động giúp doanh nghiệp kiểm soát tốt hơn lượng keo, vị trí bôi và tính lặp lại giữa các sản phẩm. Thiết bị đặc biệt phù hợp với công đoạn yêu cầu độ chính xác cao hoặc có nhiều thao tác tra keo lặp đi lặp lại. Tuy nhiên, hiệu quả thực tế phụ thuộc vào đặc tính keo, hình dạng sản phẩm, yêu cầu kỹ thuật và cấu hình máy được lựa chọn.

1. Cấu tạo của máy tra keo tự động

Máy tra keo tự động có thể được thiết kế theo nhiều cấu hình khác nhau. Với hệ thống sử dụng bàn trục XYZ, các bộ phận chính thường bao gồm bộ điều khiển, hệ thống định lượng, van cấp keo, cụm chuyển động và đồ gá sản phẩm.

1.1. Hệ thống định lượng keo

Hệ thống định lượng có nhiệm vụ kiểm soát lượng keo được cấp trong mỗi lần tra. Tùy độ nhớt, đặc tính vật liệu và yêu cầu của sản phẩm, máy có thể sử dụng cơ cấu định lượng theo thời gian, áp suất hoặc các cơ chế bơm định lượng chuyên dụng. Đối với keo có độ nhớt thấp, phương pháp điều khiển áp suất và thời gian có thể đáp ứng một số ứng dụng đơn giản. Với vật liệu có độ nhớt cao hoặc yêu cầu lượng keo ổn định hơn, doanh nghiệp cần cân nhắc cơ cấu định lượng phù hợp. Khi lựa chọn hệ thống, cần kiểm tra khả năng điều chỉnh lượng keo, độ ổn định giữa các chu kỳ và mức độ tương thích với vật liệu sử dụng. Không nên chỉ dựa vào tốc độ máy để đánh giá chất lượng định lượng.

1.2. Van cấp keo và đầu tra keo

Van cấp keo điều khiển việc đóng, mở dòng keo từ hệ thống cấp đến đầu tra. Đầu tra keo trực tiếp đưa vật liệu đến vị trí cần bôi, vì vậy hình dạng đầu phun và cơ chế đóng ngắt ảnh hưởng đến độ rộng đường keo, điểm bắt đầu và kết thúc của đường bôi. Tùy ứng dụng, thiết bị có thể sử dụng đầu kim, đầu phun hoặc đầu tra chuyên dụng. Việc lựa chọn cần căn cứ vào độ nhớt, tính chất vật liệu, kích thước đường keo và khoảng cách giữa các chi tiết. Nếu van đóng ngắt không ổn định, keo có thể nhỏ giọt, kéo sợi hoặc chảy quá mức sau khi kết thúc chu kỳ. Do đó, van và đầu tra cần được lựa chọn đồng bộ với hệ thống định lượng, đồng thời thuận tiện cho việc vệ sinh và thay thế.

1.3. Bàn trục XYZ

Bàn trục XYZ cho phép đầu tra keo hoặc sản phẩm di chuyển theo các tọa độ được lập trình. Ba trục chuyển động giúp thiết bị thực hiện các đường bôi thẳng, đường viền, các điểm tra keo hoặc quỹ đạo phức tạp tùy cấu hình. Trong ứng dụng tra keo PCB, bàn trục XYZ có thể hỗ trợ đưa đầu tra đến những vị trí xác định trên bảng mạch. Với sản phẩm có hình dạng hoặc kích thước khác nhau, chương trình có thể được thiết lập riêng cho từng mã sản phẩm nếu bộ điều khiển hỗ trợ chức năng lưu và gọi chương trình. Độ chính xác thực tế phụ thuộc vào cơ cấu truyền động, độ cứng vững, cách định vị sản phẩm và khả năng hiệu chuẩn. Vì vậy, doanh nghiệp nên đánh giá máy bằng mẫu sản phẩm thực tế thay vì chỉ căn cứ vào thông số hành trình hoặc tốc độ di chuyển.

1.4. Bộ điều khiển và đồ gá định vị

Bộ điều khiển quản lý chương trình chuyển động, trình tự cấp keo và các thông số vận hành. Tùy cấu hình, máy có thể tích hợp màn hình HMI để người vận hành thiết lập chương trình, chọn mã sản phẩm và theo dõi trạng thái hoạt động. Đồ gá có nhiệm vụ giữ sản phẩm ổn định trong suốt quá trình tra keo. Đối với bảng mạch hoặc linh kiện có kích thước nhỏ, việc định vị chính xác giúp hạn chế sai lệch vị trí và tránh keo tiếp xúc với những khu vực không được phép. Khi cần tự động hóa sâu hơn, hệ thống có thể được thiết kế để kết hợp với cơ cấu cấp phôi, cảm biến xác nhận sản phẩm hoặc thiết bị kiểm tra sau tra keo. Những hạng mục tích hợp này cần được xác định theo yêu cầu thực tế của dây chuyền.

2. Ứng dụng của máy tra keo tự động trong sản xuất điện tử

Máy tra keo tự động được ứng dụng ở nhiều công đoạn cần kiểm soát vị trí và lượng vật liệu kết dính. Cách bố trí đầu tra, loại keo và chương trình vận hành phải được lựa chọn theo yêu cầu của từng sản phẩm.

2.1. Tra keo trên bảng mạch PCB

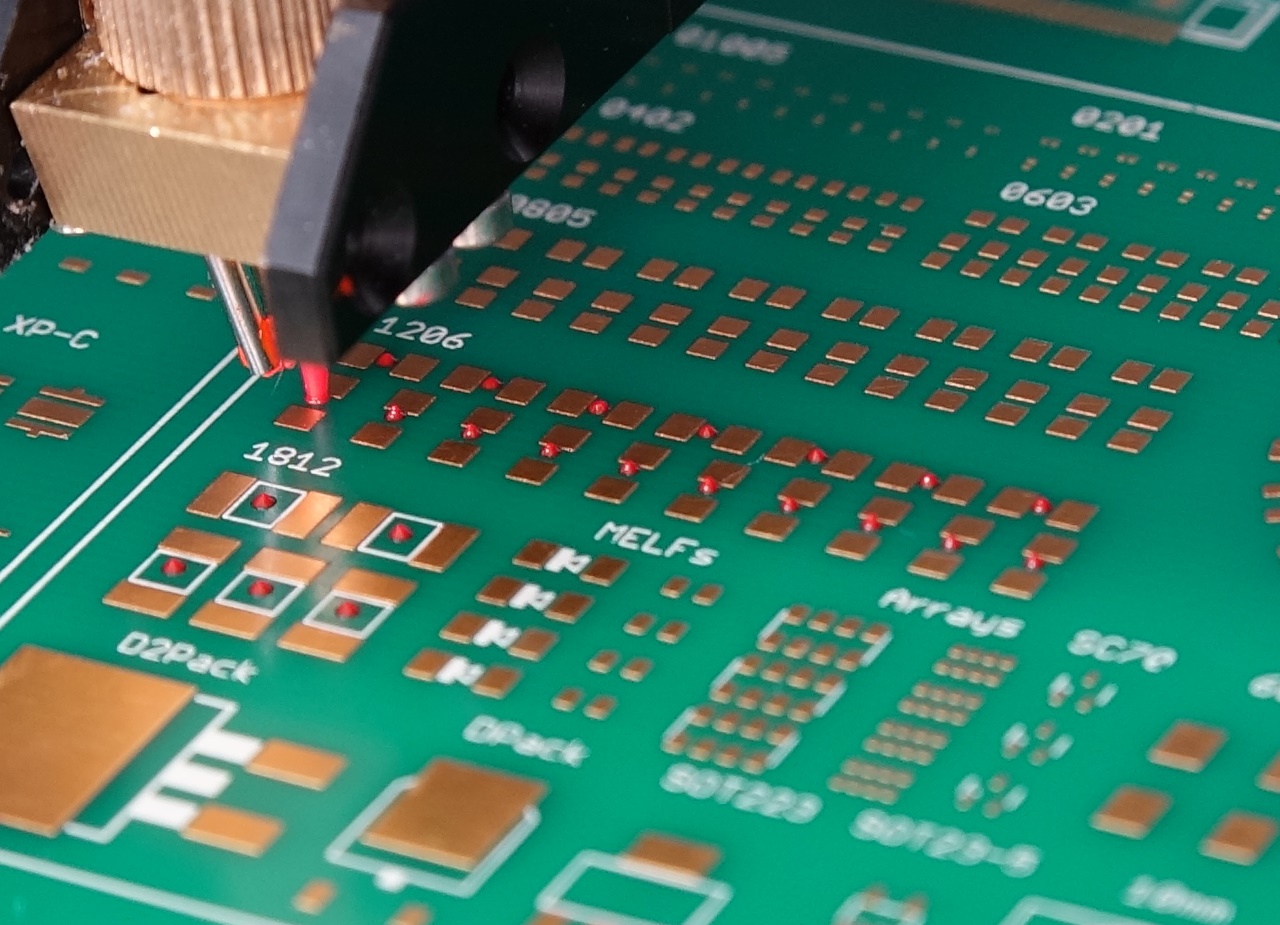

Trong sản xuất PCB và lắp ráp điện tử, keo có thể được sử dụng để cố định linh kiện, hỗ trợ giữ vị trí chi tiết hoặc thực hiện các yêu cầu kết dính theo thiết kế. Máy tra keo giúp đưa vật liệu đến các điểm hoặc đường bôi đã được xác định trong chương trình. Với những bảng mạch có nhiều vị trí tra keo, thiết bị lập trình được giúp giảm thao tác thủ công và tăng tính lặp lại giữa các sản phẩm. Tuy nhiên, cần xác định rõ loại keo, vùng được phép bôi và yêu cầu tương thích với các công đoạn tiếp theo trước khi lựa chọn cấu hình.

2.2. Bôi keo cố định linh kiện và cụm chi tiết

Một số cụm linh kiện điện tử cần được cố định bằng keo để hạn chế dịch chuyển trong quá trình lắp ráp hoặc sử dụng. Máy có thể thực hiện các điểm tra keo riêng lẻ hoặc đường keo theo biên dạng đã lập trình. Đối với ứng dụng này, doanh nghiệp cần kiểm soát lượng keo, vị trí bôi và thời gian thao tác. Nếu lượng keo quá ít, khả năng kết dính có thể không đạt yêu cầu; nếu quá nhiều, keo có thể tràn sang khu vực lân cận hoặc ảnh hưởng đến công đoạn lắp ráp.

2.3. Tra keo theo chương trình trên nhiều mã sản phẩm

Các nhà máy sản xuất nhiều mã linh kiện có thể sử dụng máy tra keo lập trình được để quản lý các quỹ đạo bôi khác nhau. Khi chuyển đổi sản phẩm, người vận hành chọn chương trình tương ứng và thay đồ gá hoặc đầu tra nếu cần. Khả năng chuyển đổi nhanh phụ thuộc vào phần mềm điều khiển, cách định vị và mức độ khác biệt giữa các sản phẩm. Với những mã hàng có yêu cầu kỹ thuật khác nhau, cần xác nhận chương trình và kiểm tra mẫu đầu tiên trước khi chạy sản xuất hàng loạt.

3. Lợi ích khi sử dụng máy tra keo tự động

So với thao tác tra keo hoàn toàn thủ công, máy tra keo tự động có thể cải thiện khả năng kiểm soát công đoạn và giảm sự phụ thuộc vào thao tác của từng người vận hành.

• Kiểm soát lượng keo: Hệ thống định lượng và chương trình vận hành giúp duy trì lượng keo theo điều kiện đã thiết lập.
• Tăng tính lặp lại: Vị trí và quỹ đạo tra keo được lập trình, hạn chế sai lệch do thao tác thủ công.
• Giảm thời gian thao tác: Máy tự động thực hiện các đường bôi lặp lại, giúp người vận hành tập trung vào cấp phôi và kiểm soát chất lượng.
• Hạn chế lỗi công đoạn: Việc kiểm soát lượng keo và vị trí bôi có thể giảm tình trạng thiếu keo, thừa keo hoặc bôi sai vị trí khi hệ thống được thiết lập phù hợp.
• Hỗ trợ mở rộng tự động hóa: Thiết bị có thể được tích hợp với đồ gá, cơ cấu cấp phôi và hệ thống kiểm tra để hình thành quy trình sản xuất đồng bộ.

Các lợi ích trên không tự động đạt được chỉ bằng việc đầu tư máy. Doanh nghiệp cần thử nghiệm trên sản phẩm thực tế, thiết lập thông số phù hợp và xây dựng quy trình vệ sinh, bảo dưỡng để duy trì chất lượng ổn định.

4. Tiêu chí lựa chọn máy tra keo tự động

Để lựa chọn đúng thiết bị, doanh nghiệp cần xác định yêu cầu của công đoạn trước khi quyết định cấu hình. Một máy có tốc độ cao nhưng không phù hợp với loại keo hoặc hình dạng sản phẩm vẫn có thể gây lỗi và phát sinh chi phí vận hành.

4.1. Đặc tính và độ nhớt của keo

Đây là yếu tố quan trọng khi lựa chọn hệ thống định lượng và van cấp keo. Doanh nghiệp cần xác định loại keo, độ nhớt, khả năng đóng rắn, điều kiện bảo quản và yêu cầu vệ sinh đầu tra. Không phải mọi loại keo đều có thể sử dụng chung một cơ cấu cấp. Vì vậy, cần kiểm tra khả năng tương thích của vật liệu với bơm, van, đường dẫn và đầu tra trước khi chốt thiết bị.

4.2. Độ chính xác và hình dạng đường keo

Yêu cầu kỹ thuật có thể khác nhau giữa tra keo theo điểm, theo đường thẳng hoặc theo biên dạng phức tạp. Doanh nghiệp cần xác định vị trí bôi, kích thước đường keo và giới hạn sai lệch cho phép. Với bảng mạch có nhiều linh kiện bố trí sát nhau, cần đặc biệt chú ý khả năng định vị sản phẩm và kiểm soát lượng keo để tránh tràn sang khu vực không mong muốn.

4.3. Năng suất và khả năng chuyển đổi sản phẩm

Năng suất cần được đánh giá theo toàn bộ chu kỳ, bao gồm đặt sản phẩm, định vị, tra keo, lấy sản phẩm và vệ sinh khi cần thiết. Tốc độ di chuyển của đầu tra không phản ánh đầy đủ sản lượng thực tế. Nếu nhà máy có nhiều mã sản phẩm, nên ưu tiên cấu hình hỗ trợ lưu chương trình, thay đổi thông số thuận tiện và sử dụng đồ gá phù hợp cho từng mã.

4.4. Khả năng tích hợp với dây chuyền

Trong dây chuyền tự động, máy tra keo có thể cần kết nối với cơ cấu cấp phôi, băng tải, cảm biến hoặc hệ thống kiểm tra. Các yêu cầu về giao tiếp điều khiển, trình tự hoạt động và tín hiệu liên động cần được thống nhất ngay từ giai đoạn thiết kế. Nếu thiết bị hoạt động độc lập, doanh nghiệp có thể ưu tiên tính linh hoạt và khả năng thay đổi chương trình. Nếu tích hợp dây chuyền, cần đánh giá thêm thời gian chu kỳ, vị trí lắp đặt và khả năng phối hợp với thiết bị trước, sau công đoạn.

4.5. Chi phí vận hành và bảo dưỡng

Ngoài chi phí đầu tư ban đầu, doanh nghiệp cần tính đến lượng keo tiêu hao, vật tư thay thế, thời gian vệ sinh, bảo dưỡng và chi phí dừng máy. Thiết kế dễ tiếp cận van, đầu tra và đường dẫn keo sẽ thuận tiện hơn trong quá trình vận hành. Trước khi nghiệm thu, nên chạy thử bằng loại keo và sản phẩm thực tế, kiểm tra độ ổn định qua nhiều chu kỳ và thống nhất tiêu chí đánh giá chất lượng đầu ra.

5. Các lỗi thường gặp khi sử dụng máy tra keo tự động

Chất lượng tra keo phụ thuộc đồng thời vào vật liệu, hệ thống cấp keo, chuyển động của máy và điều kiện vận hành. Khi xuất hiện lỗi, cần kiểm tra nguyên nhân theo từng nhóm thay vì chỉ điều chỉnh tốc độ máy.

Việc xử lý lỗi cần căn cứ vào đặc tính vật liệu và cấu hình thực tế của thiết bị. Sau mỗi lần điều chỉnh, nên kiểm tra mẫu đầu ra và xác nhận chất lượng trước khi đưa máy trở lại sản xuất hàng loạt.

Câu hỏi thường gặp về máy tra keo tự động

1. Máy tra keo tự động dùng được cho những loại keo nào?

Khả năng sử dụng phụ thuộc vào độ nhớt, đặc tính hóa học và yêu cầu bảo quản của từng loại keo. Cần kiểm tra tính tương thích giữa vật liệu với bơm, van, đường dẫn và đầu tra trước khi lựa chọn máy.

2. Máy tra keo tự động XYZ có ưu điểm gì?

Bàn trục XYZ cho phép đầu tra di chuyển theo các tọa độ được lập trình, phù hợp với ứng dụng tra keo theo điểm, đường thẳng hoặc biên dạng. Khả năng đáp ứng thực tế phụ thuộc vào cấu hình cơ khí, hệ thống điều khiển và yêu cầu sản phẩm.

3. Vì sao máy tra keo tự động bị nhỏ giọt hoặc đứt quãng?

Nguyên nhân có thể liên quan đến van cấp keo, áp suất, đầu tra bị tắc, đặc tính vật liệu hoặc thông số vận hành. Cần kiểm tra từng bộ phận và thử nghiệm sau khi điều chỉnh để xác định nguyên nhân chính xác.

4. Cần chuẩn bị gì khi đặt chế tạo máy tra keo tự động?

Doanh nghiệp nên cung cấp mẫu hoặc bản vẽ sản phẩm, thông tin loại keo, vị trí và lượng keo yêu cầu, sản lượng mục tiêu cùng điều kiện lắp đặt. Những dữ liệu này giúp xác định cấu hình thiết bị và tiêu chí nghiệm thu phù hợp.

Máy tra keo tự động giúp doanh nghiệp chuẩn hóa công đoạn cấp keo trong sản xuất điện tử, từ cố định linh kiện đến tra keo theo quỹ đạo lập trình. Để thiết bị đáp ứng yêu cầu thực tế, cần lựa chọn đúng hệ thống định lượng, van cấp keo, cơ cấu chuyển động và phương pháp định vị sản phẩm. Việc chạy thử bằng vật liệu và sản phẩm thực tế là bước quan trọng để xác nhận chất lượng trước khi vận hành hàng loạt. Với kinh nghiệm trong lĩnh vực tự động hóa công nghiệp, CNC VINA tư vấn, thiết kế và chế tạo máy theo yêu cầu sản xuất của doanh nghiệp. Giải pháp máy tra keo tự động phù hợp giúp kiểm soát công đoạn tốt hơn và hỗ trợ nâng cao tính ổn định của quy trình.
