Bát phốt xe máy điện là gì? Vai trò của máy ép bát phốt trong dây chuyền xe máy điện

Bát phốt xe máy điện là cụm chi tiết cơ khí quan trọng nằm tại vị trí cổ xe, đóng vai trò trung tâm trong hệ thống lái của phương tiện. Bộ phận này kết nối trực tiếp tay lái, chảng ba, phuộc trước và khung xe thành một hệ thống thống nhất, giúp truyền và điều hướng lực đánh lái một cách chính xác, từ đó đảm bảo khả năng điều khiển ổn định và linh hoạt khi vận hành.

Dù có kích thước nhỏ, bát phốt lại là chi tiết chịu tải trọng lớn và làm việc trong điều kiện chịu nhiều tác động phức tạp như lực xoắn khi đánh lái, rung động từ mặt đường và áp lực từ phần đầu xe. Trong các dây chuyền sản xuất hiện đại, bát phốt thường được lắp ráp bằng hệ thống máy ép chuyên dụng nhằm đảm bảo độ đồng tâm, lực ép ổn định và chất lượng đồng nhất giữa các sản phẩm, góp phần nâng cao hiệu suất và độ tin cậy của toàn bộ hệ thống lái. Bài viết dưới đây, hãy cùng CNC VINA tìm hiểu chi tiết về bát phốt xe máy điện và vai trò của máy ép bát phốt trong dây chuyền sản xuất xe máy điện.

1. Bát phốt xe máy điện là gì?

Bát phốt xe máy điện là cụm chi tiết cơ khí nằm tại vị trí cổ xe, đóng vai trò là trung tâm kết nối giữa hệ thống lái và khung xe. Cụm chi tiết này liên kết tay lái, chảng ba trên, chảng ba dưới, phuộc trước và bánh xe trước thành một hệ thống đồng bộ, cho phép người điều khiển thay đổi hướng di chuyển của phương tiện một cách chính xác và ổn định.

Về bản chất, bát phốt là trục xoay chính của toàn bộ hệ thống lái. Khi người lái tác động lực lên tay lái, chuyển động sẽ được truyền qua cụm bát phốt đến chảng ba và phuộc trước, từ đó làm thay đổi hướng của bánh xe trước. Nhờ sự hỗ trợ của hệ thống vòng bi cổ lái, quá trình xoay chuyển này diễn ra mượt mà, hạn chế ma sát và đảm bảo độ chính xác trong suốt quá trình vận hành.

Mặc dù có kích thước tương đối nhỏ so với tổng thể chiếc xe, bát phốt lại là một trong những bộ phận chịu tải trọng và ứng suất lớn nhất. Bộ phận này phải liên tục chịu tác động từ trọng lượng phần đầu xe, lực đánh lái của người điều khiển, rung động từ mặt đường cũng như các lực phát sinh khi tăng tốc, phanh gấp hoặc vào cua. Chính vì vậy, chất lượng gia công, độ chính xác lắp ráp và độ bền của bát phốt có ảnh hưởng trực tiếp đến khả năng điều khiển, độ ổn định và mức độ an toàn của xe máy điện.

Chính vì tầm quan trọng đó, trong các nhà máy sản xuất xe máy điện hiện nay, công đoạn ép và lắp ráp bát phốt thường được thực hiện bằng các hệ thống máy ép chuyên dụng nhằm đảm bảo độ đồng tâm, độ chính xác lắp đặt và chất lượng đồng nhất cho từng sản phẩm trước khi xuất xưởng.

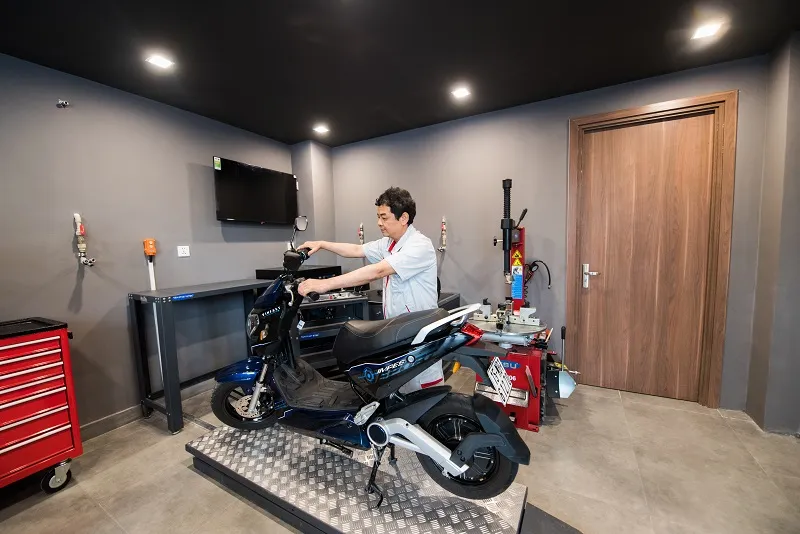

2. Cấu tạo của bát phốt xe máy điện

Một cụm bát phốt hoàn chỉnh của xe máy điện thường bao gồm các thành phần chính sau:

2.1. Trục bát phốt

Trục bát phốt là chi tiết trung tâm trong toàn bộ cụm cổ lái, đóng vai trò như “xương sống” kết nối hệ thống điều khiển với phần khung xe. Bộ phận này liên kết trực tiếp giữa chảng ba trên, chảng ba dưới và hệ thống tay lái, tạo thành một khối thống nhất giúp truyền lực điều khiển từ người lái xuống bánh trước.

Trong quá trình vận hành, trục bát phốt phải chịu đồng thời nhiều loại tải trọng khác nhau như lực xoắn khi đánh lái, lực nén từ trọng lượng phần đầu xe, cũng như các rung động và va đập phát sinh từ mặt đường. Sau khi tiếp nhận lực từ tay lái, trục sẽ truyền tải xuống cụm chảng ba và phuộc trước, đảm bảo bánh xe thay đổi hướng một cách chính xác và ổn định.

2.2. Chảng ba trên và chảng ba dưới

Chảng ba trên và chảng ba dưới là hai bộ phận quan trọng có nhiệm vụ cố định và liên kết hệ thống phuộc trước với trục bát phốt. Hai chi tiết này tạo thành một khung kẹp chắc chắn, giúp giữ phuộc ở đúng vị trí và đảm bảo sự đồng trục trong toàn bộ hệ thống lái.

Ngoài chức năng cố định, chảng ba còn đóng vai trò phân bổ lực tác động lên đầu xe một cách đồng đều, giảm tập trung ứng suất tại một điểm, từ đó tăng độ bền và độ ổn định của hệ thống. Trong quá trình xe vận hành, đặc biệt khi vào cua hoặc đi trên địa hình gồ ghề, chảng ba giúp duy trì sự cân bằng và hạn chế hiện tượng rung lắc ở đầu xe.

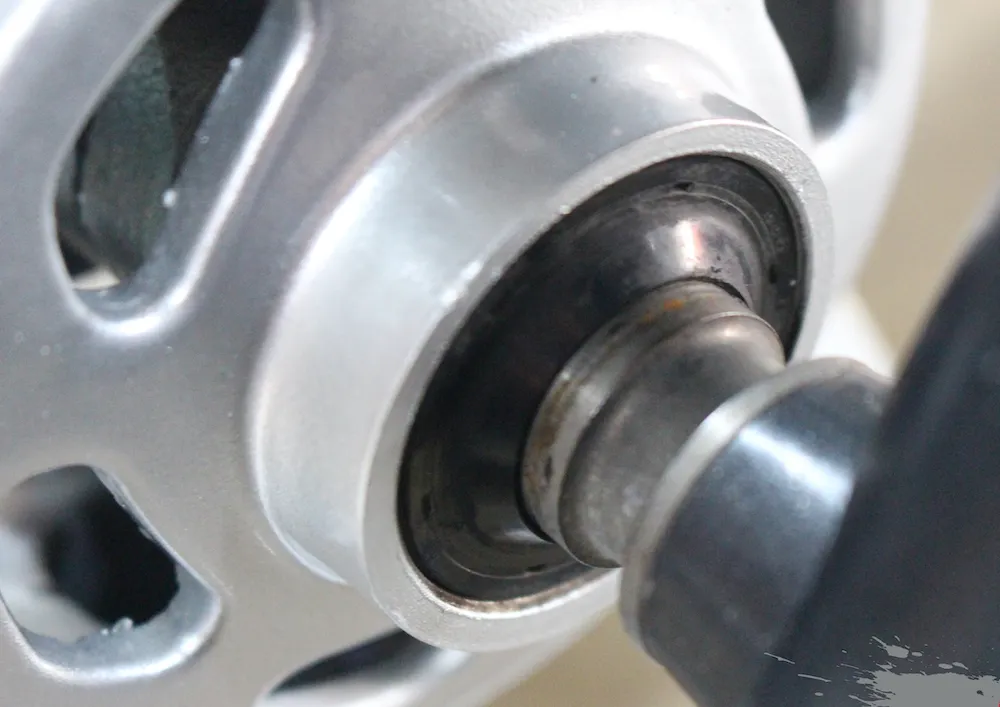

2.3. Vòng bi cổ lái

Vòng bi cổ lái là bộ phận trung gian được lắp đặt giữa trục bát phốt và cổ xe, có nhiệm vụ giảm ma sát trong quá trình xoay của hệ thống lái. Nhờ sự hỗ trợ của vòng bi, chuyển động đánh lái trở nên nhẹ nhàng, mượt mà và chính xác hơn, đồng thời giảm đáng kể độ mài mòn giữa các chi tiết kim loại.

Ngoài chức năng giảm ma sát, vòng bi cổ lái còn giúp duy trì độ ổn định của trục quay, hạn chế hiện tượng rơ hoặc lệch trục khi xe vận hành trong thời gian dài. Đây là chi tiết nhỏ nhưng có ảnh hưởng lớn đến cảm giác lái và độ an toàn tổng thể của phương tiện.

2.4. Cổ xe

Cổ xe là phần kết cấu thuộc khung sườn chính của xe, nơi toàn bộ cụm bát phốt được lắp đặt và cố định. Đây là khu vực chịu lực trực tiếp từ hệ thống lái và đóng vai trò quan trọng trong việc duy trì độ cứng vững của toàn bộ khung xe.

Trong thiết kế kỹ thuật, cổ xe phải đảm bảo độ chính xác cao về kích thước và độ đồng trục để cụm bát phốt hoạt động ổn định. Bất kỳ sai lệch nào trong quá trình gia công hoặc lắp ráp đều có thể ảnh hưởng đến độ chính xác khi đánh lái, gây rung lắc hoặc làm giảm tuổi thọ của hệ thống cổ lái.

Nhờ sự kết hợp đồng bộ giữa cổ xe, trục bát phốt, chảng ba và vòng bi, hệ thống lái của xe máy điện có thể vận hành ổn định, chịu tải tốt và đảm bảo an toàn trong nhiều điều kiện sử dụng khác nhau.

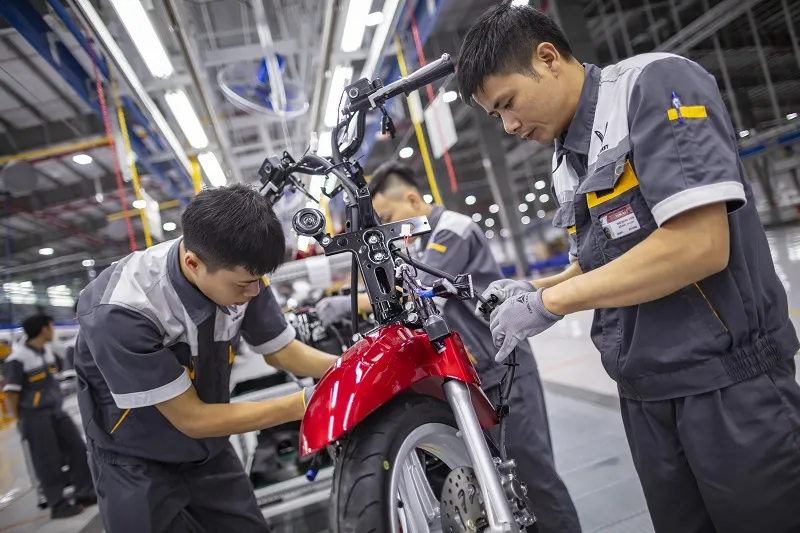

3. Vai trò của máy ép bát phốt trong dây chuyền xe máy điện

Máy ép bát phốt là thiết bị chuyên dụng đóng vai trò quan trọng trong công đoạn lắp ráp hệ thống cổ lái của xe máy điện. Nhiệm vụ chính của máy là ép chính xác các chi tiết như vòng bi cổ lái, trục bát phốt và cụm chảng ba vào cổ xe theo đúng tiêu chuẩn kỹ thuật. Nhờ hệ thống điều khiển lực ép và hành trình được kiểm soát chặt chẽ, máy đảm bảo các chi tiết được lắp đặt đồng tâm, đúng vị trí và không gây biến dạng cho khung xe.

Trong dây chuyền sản xuất, máy ép bát phốt giúp loại bỏ hoàn toàn các sai số phát sinh từ phương pháp lắp ráp thủ công. Việc căn chỉnh thủ công dễ dẫn đến lệch trục, ép không đều lực hoặc sai vị trí vòng bi, từ đó ảnh hưởng trực tiếp đến độ mượt của tay lái và độ ổn định khi vận hành. Ngược lại, máy ép tự động hoặc bán tự động đảm bảo lực ép ổn định, giúp hệ thống cổ lái đạt độ chính xác cao và đồng nhất giữa các sản phẩm.

Bên cạnh yếu tố kỹ thuật, máy ép bát phốt còn góp phần nâng cao năng suất và tối ưu hóa quy trình sản xuất. Thời gian thao tác được rút ngắn đáng kể so với phương pháp truyền thống, đồng thời giảm phụ thuộc vào tay nghề công nhân. Điều này giúp doanh nghiệp duy trì chất lượng ổn định trong sản xuất hàng loạt, đặc biệt đối với các dòng xe máy điện yêu cầu tiêu chuẩn kỹ thuật cao.

Ngoài ra, việc sử dụng máy ép bát phốt còn giúp tăng độ an toàn và tuổi thọ của hệ thống lái. Khi các chi tiết được lắp ráp đúng lực và đúng vị trí, hiện tượng rơ cổ lái, lệch trục hoặc mài mòn vòng bi được hạn chế tối đa. Nhờ đó, xe máy điện sau khi hoàn thiện có khả năng vận hành ổn định hơn, mang lại trải nghiệm lái chính xác, êm ái và an toàn cho người sử dụng.

CNC VINA là đơn vị chuyên thiết kế và chế tạo máy ép bát phốt cùng các dây chuyền tự động cho ngành ô tô – xe máy. Với đội ngũ kỹ sư giàu kinh nghiệm trong lĩnh vực cơ khí chính xác và tự động hóa công nghiệp, CNC VINA cung cấp các giải pháp được thiết kế tối ưu theo từng yêu cầu sản xuất thực tế của khách hàng. Các thiết bị của CNC VINA luôn chú trọng độ chính xác cao, độ bền ổn định và khả năng vận hành liên tục trong môi trường sản xuất công nghiệp.

Bát phốt xe máy điện là một trong những chi tiết quan trọng nhất trong hệ thống lái, ảnh hưởng trực tiếp đến độ ổn định, khả năng điều khiển và mức độ an toàn của phương tiện. Vì vậy, quá trình lắp ráp và ép bát phốt đòi hỏi độ chính xác cao và sự đồng nhất tuyệt đối trong sản xuất. Trong bối cảnh đó, máy ép bát phốt đóng vai trò then chốt trong dây chuyền sản xuất xe máy điện hiện đại. Thiết bị không chỉ đảm bảo lực ép chính xác và ổn định mà còn giúp định vị chuẩn xác các chi tiết, hạn chế tối đa sai số trong lắp ráp. Nhờ đó, chất lượng hệ thống cổ lái được nâng cao rõ rệt, đảm bảo độ bền và hiệu suất vận hành của xe. CNC VINA là đơn vị thiết kế máy ép bát phốt cùng các dây chuyền tự động cho ngành ô tô – xe máy, mang đến giải pháp tối ưu cho sản xuất hiện đại.
