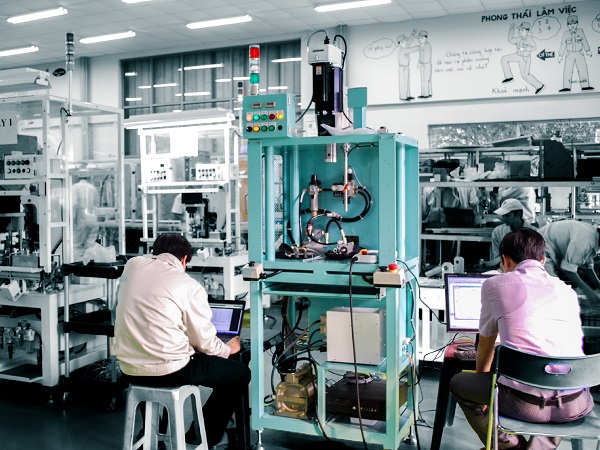

Máy ép servo

Máy ép servo là một loại máy ép tự động do CNCVina thiết kế và chế tạo. Máy ép  servo ứng dụng trong ngành công nghiệp lắp ráp ô tô xe máy, lắp ráp điện tử đem lại năng suất và độ chính xác cao, vận hành ổn định. Có thể thay đổi chức năng ép theo từng sản phẩm nhờ thay đổi Jig và chương trình điều khiển linh hoạt và nhanh chóng.

Ngày nay, yêu cầu của khách hàng với các thiết kế của máy móc tự động càng khắt khe hơn. Ngoài việc tăng năng suất, tính linh hoạt lớn hơn, việc giảm chi phí đầu tư cũng phải đạt được cùng lúc. Xét riêng với máy ép, loại máy ép dùng động cơ thường và hệ thống cơ khí thủy lực, việc bảo trì, thay đổi các thông số sẽ khó khăn hơn. Bằng cách dựa vào động cơ servo máy ép có thể điều khiển thay cho các quy trình ép thông thường và có thể hưởng lợi từ việc tăng năng suất và chất lượng sản phẩm với tính linh hoạt cao.

Đặc tính

Máy ép servo là một loại máy ép tự động do CNCVina thiết kế và chế tạo. Máy ép bằng servo có thể cho lực ép thay đổi theo thời gian, tùy theo lập trình ép của người vận hành máy ép. Khác với máy ép thủy lực, chỉ có thể cung cấp lực ép tối đa không đổi. Động cơ servo, không giống như bánh đà, cung cấp mô-men xoắn cực đại gần như ngay lập tức.

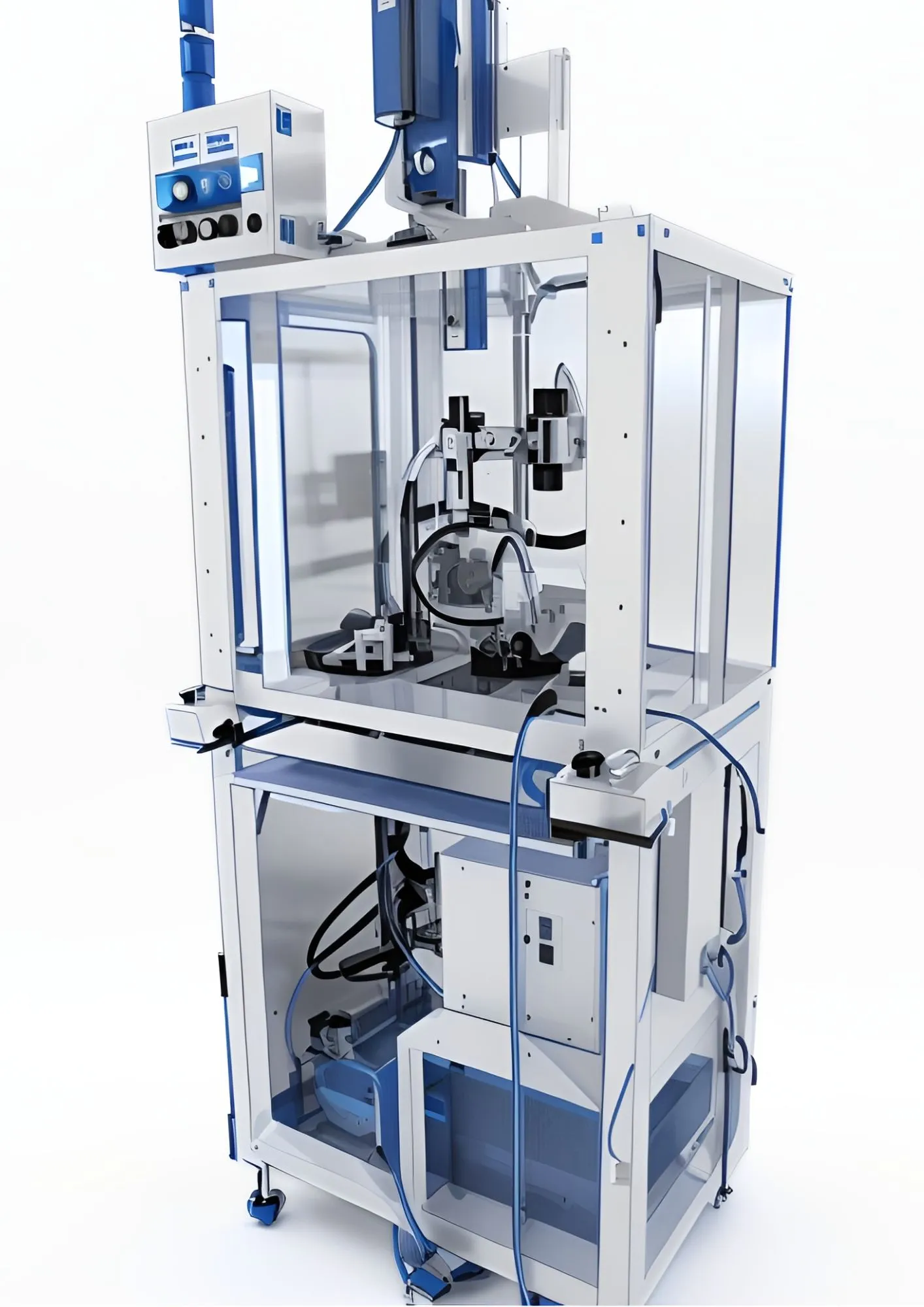

Thông số kỹ thuật của máy ép servo(tham khảo):

  • Kích thước máy : 1120 (W) x 1200 (D) x 2740 (H) (mm).
  • Chiều cao vận hành của máy: 920 ± 20 mm tính từ mặt sàn.
  • Nguồn 3 phase, AC 200 V, 50Hz, 6 KVA.
  • Điện điều khiển: DC 24 V.
  • Yêu cầu nguồn khí : 4 – 0.6 Mpa.
  • Hành trình ép: 200mm.
  • Lực ép max 200 tấn
  • Tốc độ không tải :0.01-50 mm/s
  • Tốc độ khi ép: 0.01-8 mm/s
  • Công suất 500W
  • Số người vận hành: 01 người.

Nguyên lý hoạt động của máy ép servo

Trong một máy ép cơ truyền thống, năng lượng phải được truyền từ bánh đà thông qua bộ ly hợp, xuống các thanh nối, dẫn động ram tạo ra trọng tải tối đa tại một số điểm trên điểm chết dưới. Hành trình của máy ép cơ học không thể quá chậm, vì tốc độ tối thiểu của bánh đà sẽ không thể cung cấp đủ năng lượng để tạo ra lực cần thiết. Tuy nhiên, một máy ép có động cơ servo có thể cung cấp mô-men xoắn cực đại ở bất kỳ tốc độ nào.

Trong những năm gần đây, máy ép servo đã được sử dụng tại nhiều  môi trường gia công, sản xuất khác nhau. Tùy theo yêu cầu ép của khách hàng là gì, thiết kế của máy ép servo đều có thể được thay đổi một cách linh hoạt để khắc phục sự thiếu hiệu quả vốn có khi sử dụng máy ép cơ ly hợp bánh đà.

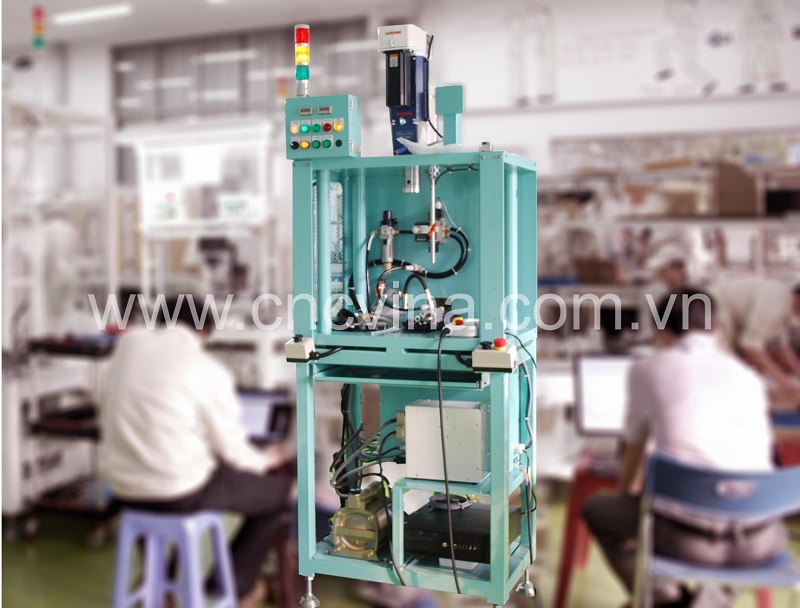

may ep servo tu dong dang setup-CNCVina

Hướng dẫn vận hành:

Trước khi vận hành:

  • Nối nguồn cho máy (phải nối đất)
  • Bật át tô mát tổng.
  • Bật các bảo vệ mạch(nếu có)

Khởi tạo hệ thống:

  • Bật nguồn tổng, đèn power lamp sáng.
  • Ấn nút Ready, xác nhận đèn báo Ready sáng.
  • Ấn nút RESET/ RETURN để reset lỗi hệ thống, đưa máy về trạng thái gốc.
  • Đèn Home sáng liên tục, máy ở vị trí gốc.
  • Điều kiện để máy ở trạng thái gốc

Hoạt động ở chế độ bằng tay.

  • Chuyển nút lựa chọn vị trí AU/MA sang chế độ điều khiển bằng tay
  • Chọn đối tượng điều khiển bằng Thumb SW
  • Nhấn nút Forward/Back để điều khiển thiết bị.

Hoạt động ở chế độ tự động.

  • Kiểm tra các điều kiện sẵn sàng hoạt động của máy
  • Chuyển nút lựa chọn sang vị trí Auto để máy chạy ở chế độ tự động
  • Lựa chọn model cần chạy.
  • Ấn đồng thời nút Start máy sẽ chạy tự động.

Đèn tháp màu xanh sáng trong quá trình chạy tự động. Khi đang chạy tự động nếu đưa tay vào trong khu vực máy đang chạy, Cyl sẽ tự động dừng lại. Khi rút tay ra hoặc đã bỏ vật vướng ra thì máy chạy tiếp.

Các bước thay model:

  • Chuyển máy sang chế độ Manual
  • Thay đổi thân jig.
  • Chạy máy ở chế độ Manual
  • Thay thân Jig: Cho xi lanh đẩy thân Jig cần thay ra ngoài rồi đưa thân Jig model khác vào.

Chạy chế độ Manual test model: Sau khi thay đổi tất cả các model và căn chỉnh đế ép.  Cho máy chạy chế độ Manual, test các vị trí thay đổi lần cuối, trước khi cho máy chạy chế độ Auto.

Lưu ý khi vận hành và các lỗi thường gặp

Lưu ý:

Khi đang chạy tự động, nếu mở cửa cover máy đang chạy, máy sẽ tự động dừng lại ngay lập tức. Khi đóng cửa lại, phải chuyển chế độ hoạt động sang chế độ tay. Nhấn nút ‘Reset/Return để reset hết lỗi của hệ thống và đưa máy về trạng thái HOME. Khi đó máy sẽ hoạt động bình thường.

Khi máy đang chạy nếu ấn nút EMG thì máy sẽ dừng lại ngay lập tức tại vị trí ấn. Để vận hành máy trở lại:

  • Nhả nút EMG ra
  • Chuyển chế độ hoạt động sang chế độ tay
  • Nhấn nút ‘Ready’ đèn báo ready sáng
  • Nhấn nút ‘Reset/Return để reset hết lỗi của hệ thống và đưa máy về trạng thái HOME
  • Máy hoạt động bình thường.

Các lỗi thường gặp.

Khi đang chạy, máy dừng, đèn tháp màu đỏ sáng nhấp nháy, còi kêu. Người vận hành tiến hành:

  • Kiểm tra cửa, kiểm tra xy lanh kẹp xem có kẹt gì mà không mở kẹp hoặc mở rồi nhưng LS xy lanh không sang.
  • Điều chỉnh lại: chuyển sang chế độ MANUAL, nhấn nút ‘RESET’ để máy hết lỗi
  • Nhấn nút ‘RETURN’ để máy về gốc
  • Chuyển sang chế độ AUTO và thực hiện chạy lại.

Ưu điểm của máy ép servo do CNCVina thiết kế và chế tạo

  +Thiết kế nhỏ gọn: Kích thước máy nhỏ hơn máy ép thủy lực, phù hợp với thiết kế tiết kiệm không gian của máy ép.

+ Thân thiện với môi trường: Tiết kiệm năng lượng ( khoảng 20-30 % so với máy ép thủy lực) và tiếng ồn thấp.

+ Nâng cao năng suất: Kiểm soát tải, vị trí, tốc độ, thời gian với độ chính xác cao và tối ưu hóa thời gian chu kỳ tốt nhất từ đó nâng cao năng suất, gia tăng lợi nhuận.

+ Độ chính xác dao động 0,01mm (0,0004 inch) đáp ứng tốt cho công việc lắp ráp chính xác.

+ Cài đặt và vận hành nhanh chóng, dễ dàng và an toàn.
