Dây chuyền SMT là gì?

Dây chuyền SMT là một dây chuyền sản xuất lắp ráp các linh kiện điện tử lên bảng mạch in. SMT là viết tắt của “Surface Mount Technology” nghĩa là công nghệ gắn trên bề mặt. Quá trình này bao gồm việc sử dụng các miếng hàn nhỏ được đặt trên bề mặt PCB. Những miếng đệm này được sử dụng để gắn linh kiện PCB lên bảng. Dây chuyền SMT thường được sử dụng trong sản xuất phần cứng máy tính, thiết bị viễn thông và các thiết bị điện tử khác.

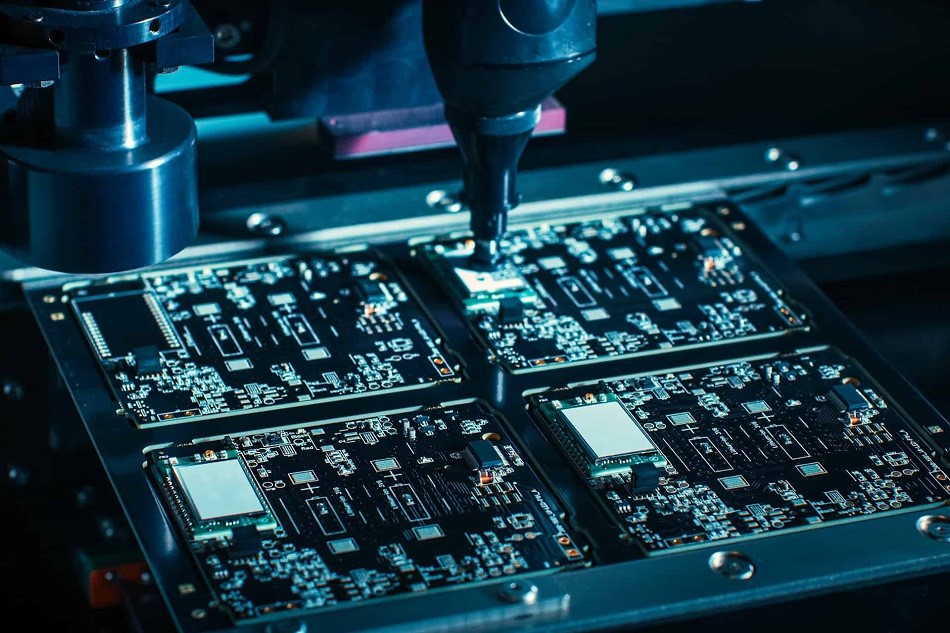

Bảng mạch trong công đoạn lắp ráp SMT

Tại sao sử dụng dây chuyền SMT?

Dây chuyền SMT được sử dụng để lắp ráp các loại linh kiện có chân tiếp xúc dưới dạng chân bằng, các linh kiện này có kích thước rất nhỏ, có những loại linh kiện nhỏ khoảng 0,2 mm vì vậy đòi hỏi quá trình lắp ráp cần độ chính xác rất cao. Dưới đây là một số lý do tại sao dây chuyền SMT được sử dụng

·    Chúng nhanh hơn và hiệu quả hơn các phương pháp lắp ráp truyền thống.

·    Chúng cho phép mức độ tự động hóa cao hơn, giúp giảm chi phí lao động.

·    Chúng tạo ra ít chất thải hơn và ít tác động đến môi trường hơn so với các phương pháp lắp ráp truyền thống.

Các loại linh kiện sử dụng trong lắp ráp SMT

Các loại dây chuyền SMT chính.

Các ngành công nghiệp chính sử dụng dây chuyền SMT bao gồm công nghiệp bán dẫn, hệ thống chiếu sáng LED, điện tử ô tô và tự động hóa công nghiệp. Chất bán dẫn là linh kiện điều khiển dòng điện trong các thiết bị điện tử như máy tính, điện thoại và TV. Đèn LED cung cấp ánh sáng tiết kiệm năng lượng cho cả ứng dụng dân dụng và thương mại.

Điện tử ô tô được sử dụng để kiểm soát hiệu suất động cơ, tính năng an toàn và hệ thống giải trí trên ô tô trong khi tự động hóa công nghiệp yêu cầu thiết bị đo chính xác có thể được cung cấp bởi dòng thiết bị SMT tích hợp.

Ngoài các ngành công nghiệp cốt lõi dựa vào SMT cho dây chuyền sản xuất, còn có các lĩnh vực thiết bị y tế nơi độ sạch sẽ là ưu tiên hàng đầu; hàng không vũ trụ nơi các bộ phận có kích thước nhỏ cần được bố trí chính xác; viễn thông nơi các bộ phận thu nhỏ rất cần thiết cho tính di động; thiết bị gia dụng đòi hỏi độ tin cậy của sản phẩm; lĩnh vực quốc phòng sử dụng các công nghệ mới nhất để vận hành sản phẩm một cách đáng tin cậy; và các nguồn năng lượng tái tạo đòi hỏi giải pháp công nghệ có hiệu quả cao.

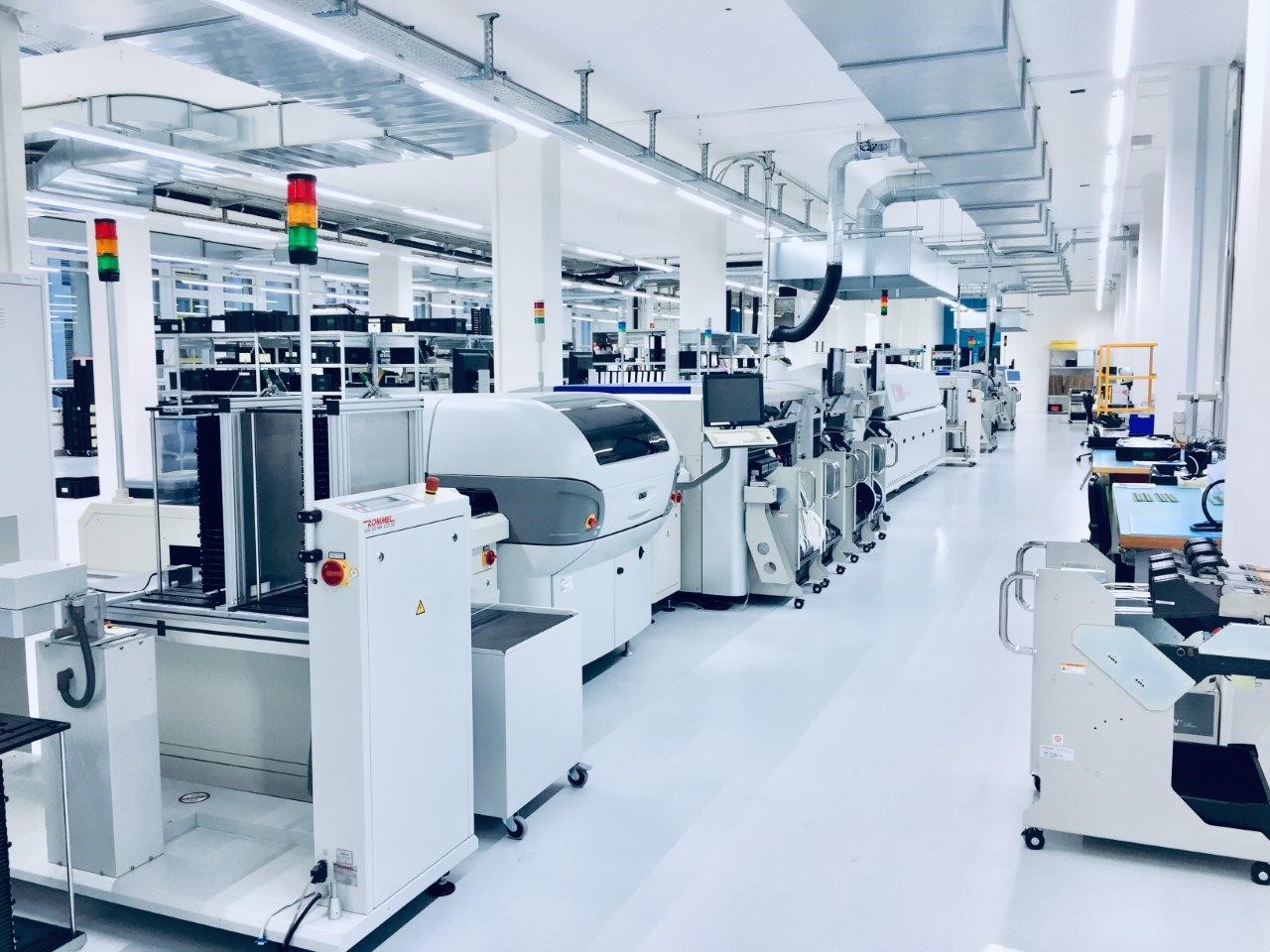

Dây chuyền SMT trong lĩnh vực sản suất điện tử

Quy trình sản xuất trên dây chuyền SMT.

Quy trình dây chuyền SMT bao gồm một số bước chính để đảm bảo sản phẩm có chất lượng cao và đáng tin cậy.

·   Bước 1: Kiểm tra DFM/DFA, kiểm tra thiết kế về khả năng sản xuất và lắp ráp trước khi chế tạo.

·    Bước 2: Tiếp theo là chế tạo PCB, kiểm tra vật liệu và sau đó là nạp PCB SMT.

·    Bước 3: Máy in dán hàn được sử dụng để sàng lọc trước khi các bộ phận được đặt bằng thiết bị gắp và đặt. Việc kiểm tra bằng Tia X đối với các bộ phận này được thực hiện ở bước bảy bằng Thiết bị Tia X của SMT.

·    Bước 4: Bước hoàn thiện là quy trình hàn sóng sử dụng thiết bị hàn sóng trước khi tiến hành kiểm tra lần cuối. Tất cả các quy trình này phải được quản lý cẩn thận để có thể duy trì tiêu chuẩn chất lượng trong suốt quá trình sản xuất.

Các bước trong quá trình lắp ráp SMT

Các thiết bị chính trên dây chuyền SMT.

Tất cả các thiết bị chính liên quan đến dây chuyền SMT đều được đề cập dưới đây cùng với vai trò của nó trong quy trình lắp ráp trên dây chuyền SMT.

·    Băng tải SMT: Băng tải sẽ đưa các bảng vào dây chuyền lắp ráp.

·    Máy in dán hàn: Các máy in này áp các khuôn dán hàn linh kiện vào bảng.

Băng tải và máy in dán hàn

·    Máy trộn dán hàn: Nó trộn các chất lỏng ảnh hưởng đến độ đặc và khối lượng phân phối để có ứng dụng dán thích hợp.

·    Máy SPI: Đảm bảo tiêu chuẩn chất lượng cao nhất là điều tối quan trọng trong sản xuất, bao gồm việc thử nghiệm bằng máy SPI, sau đó là hệ thống Kiểm tra Quang học Tự động (AOI) tinh vi.

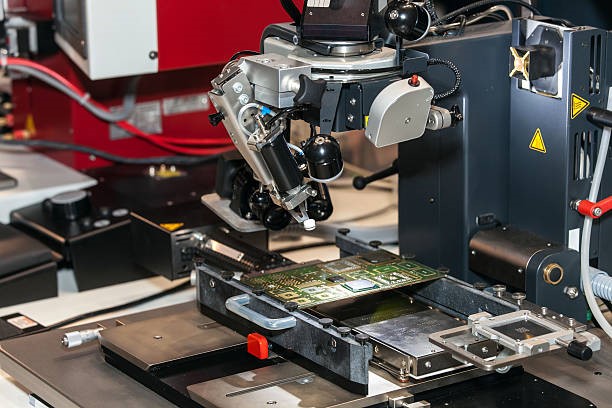

Máy kiểm tra quang học tự động trong dây chuyền SMT

·    Máy chọn và đặt linh kiện: Nó xử lý việc đặt các bộ phận với độ chính xác vào các vị trí chính xác cũng như định hướng nếu cần.

Máy lắp ráp linh kiện

·    Máy chỉnh lại dòng chảy: Nó làm tan chảy các chất hàn để các bộ phận khác nhau được gắn vào bảng mạch PCB.

Lò hàn sóng

·    Trạm nối: Nó kiểm tra mức độ bao phủ hoàn toàn của mối hàn sau khi thực hiện bất kỳ quy trình làm sạch cần thiết.

·    SMT Unloader: Nó di chuyển sản phẩm đã hoàn thành từ quy trình cuối cùng.

Khi tất cả các thiết bị quan trọng này hoạt động cùng nhau một cách chính xác, chúng ta sẽ đạt được sự nhất quán từ bộ phận này sang bộ phận khác và từ lô này sang lô khác.

Các kiểu bố trí dây chuyền.

Có ba loại bố trí dây chuyền sản xuất SMT:

Bố trí một hàng

Kiểu bố trí này được sử dụng cho các dây chuyền sản xuất vừa và nhỏ. Hàng đơn được đặt ở giữa sàn nhà máy, các khu vực làm việc quay mặt về hai phía. Kiểu bố trí này phù hợp nhất cho các công ty sản xuất số lượng sản phẩm hạn chế.

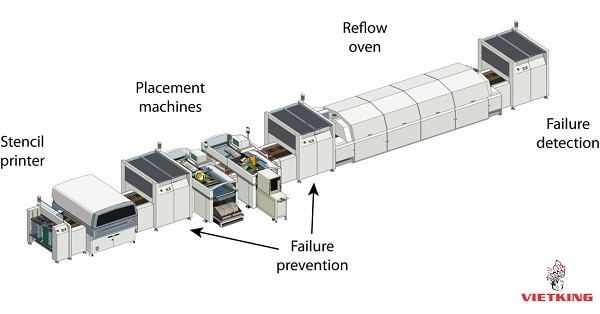

Dây chuyền SMT thẳng hàng

Bố trí hai hàng

Kiểu bố trí này được sử dụng cho các dây chuyền sản xuất cỡ trung bình và lớn. Hàng đôi được đặt ở giữa sàn nhà máy, các khu vực làm việc quay mặt về hai phía. Kiểu bố trí này phù hợp nhất với các công ty sản xuất số lượng lớn sản phẩm.

Hai hàng dây chuyền SMT

Bố trí hình chữ U

Bố trí hình chữ U là một kiểu bố trí dây chuyền sản xuất SMT trong đó các máy được sắp xếp theo hình chữ U. Kiểu bố trí này cho phép sử dụng không gian hiệu quả hơn và giúp cải thiện năng suất của công nhân.

Bố trí SMT hình chữ U
