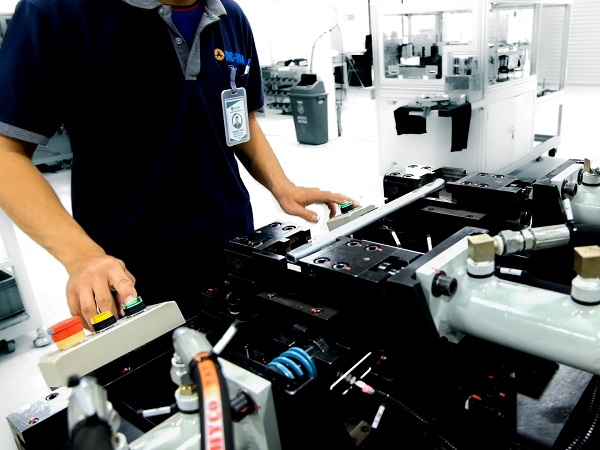

Máy ép đầu ống tự động

Máy ép đầu ống tự động là giải pháp gia công chuyên dụng được thiết kế để ép, tóp và thu nhỏ đầu ống hộp hợp kim nhôm, phục vụ cho các công đoạn lắp ráp và hàn tiếp theo trong dây chuyền sản xuất. Máy sử dụng hệ thống ép thủy lực kết hợp với đồ gá chuyên dụng, giúp định vị và giữ cố định ống trong quá trình ép, đảm bảo hình dạng đầu ống đồng đều và ổn định. Với thiết kế nhỏ gọn, thao tác vận hành đơn giản và khả năng tự động hóa cao, máy phù hợp với các dây chuyền sản xuất yêu cầu năng suất ổn định và chất lượng sản phẩm đồng nhất. Đặc biệt, máy có thể xử lý ống hộp kích thước 22 × 11,5 mm với chiều dài lên đến 500 mm, chu kỳ ép khoảng 4 giây/đầu ống, đáp ứng tốt nhu cầu sản xuất theo lô và sản xuất hàng loạt. Bài viết dưới đây hãy cùng CNC VINA tìm hiểu chi tiết về máy ép đầu ống tự động.

Thông số kỹ thuật của máy ép đầu ống tự động

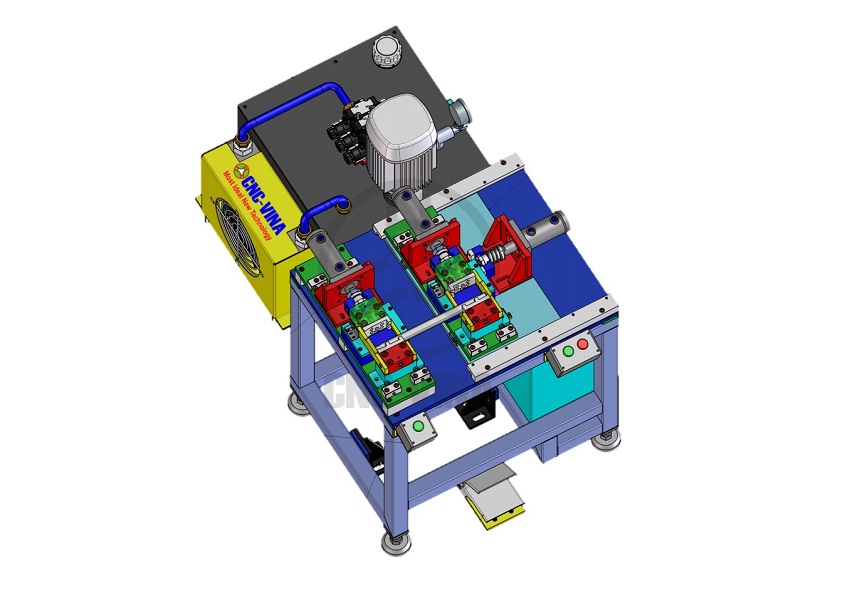

Cấu tạo máy ép đầu ống tự động

Máy ép đầu ống được thiết kế với kết cấu chắc chắn, hệ thống thủy lực mạnh mẽ và tủ điều khiển tự động, đáp ứng yêu cầu ép đầu ống ổn định, chính xác và an toàn trong môi trường sản xuất công nghiệp. Máy có thể được thiết kế, tùy chỉnh theo kích thước ống, lực ép, hành trình và yêu cầu công nghệ của từng sản phẩm.

1. Thân máy

- Thân máy được chế tạo từ khung kết cấu thép chịu lực, được gia công và hàn chắc chắn nhằm đảm bảo độ cứng vững trong quá trình ép. Bề mặt khung được sơn epoxy giúp tăng khả năng chống ăn mòn, hạn chế ảnh hưởng của dầu, bụi và môi trường sản xuất công nghiệp.

- Mặt máy được gia công từ thép tấm có độ dày phù hợp với tải trọng và lực ép của thiết bị. Các vị trí lắp đặt cụm thủy lực, cụm ép, jig và đồ gá được bố trí hợp lý, đảm bảo độ ổn định và thuận tiện cho quá trình bảo trì, thay thế. Kết cấu máy được tính toán phù hợp với lực ép yêu cầu, giúp hạn chế rung động và biến dạng trong quá trình làm việc, từ đó duy trì độ chính xác và tính ổn định của sản phẩm sau khi ép.

2. Bộ nguồn thủy lực

- Bộ nguồn thủy lực là cụm tạo và cung cấp lực ép chính cho máy. Hệ thống bao gồm tank chứa dầu thủy lực, bơm thủy lực, van điều khiển, đường ống và các linh kiện thủy lực liên quan.

- Dầu thủy lực được chứa trong tank và được bơm đưa vào hệ thống để tạo áp suất, sau đó truyền năng lượng đến xylanh thủy lực thực hiện chuyển động ép.

- Hệ thống được thiết kế với dải áp suất làm việc của xylanh lên đến 80 kg/cm², tùy theo cấu hình và yêu cầu lực ép của từng model máy.

- Bộ nguồn thủy lực có thể được thiết kế để kiểm soát tốc độ và hành trình ép, giúp quá trình ép đầu ống diễn ra ổn định, hạn chế hiện tượng rung giật và đảm bảo tính đồng đều giữa các chu kỳ sản xuất.

3. Tủ điện và hệ thống điều khiển

- Tủ điện là trung tâm điều khiển toàn bộ hoạt động của máy. Bên trong tủ được bố trí các thiết bị điện, thiết bị bảo vệ và bộ điều khiển PLC nhằm kiểm soát trình tự vận hành của máy. Hệ thống điều khiển có thể sử dụng PLC và các thiết bị điện tiêu chuẩn đến từ các thương hiệu uy tín như: Mitsubishi, Keyence, Siemens, Panasonic, Delta, Omron,...

- PLC có nhiệm vụ điều khiển trình tự hoạt động của máy, bao gồm các bước như kẹp giữ ống, kích hoạt chu trình ép, điều khiển xylanh, kết thúc hành trình và đưa cơ cấu về vị trí ban đầu.

- Tùy theo yêu cầu, máy có thể được tích hợp màn hình HMI để người vận hành dễ dàng cài đặt thông số, lựa chọn chế độ làm việc, theo dõi trạng thái thiết bị và kiểm tra các tín hiệu cảnh báo. Hệ thống điện cũng có thể tích hợp các chức năng bảo vệ và cảnh báo nhằm nâng cao độ an toàn, giảm nguy cơ vận hành sai và hỗ trợ quá trình kiểm tra, bảo trì máy.

4. Chân máy tăng chỉnh và hệ thống di chuyển

- Máy được trang bị chân tăng chỉnh, cho phép người vận hành dễ dàng điều chỉnh độ cao và cân bằng thiết bị khi lắp đặt trong nhà xưởng. Chân tăng chỉnh giúp máy đứng vững trên nền nhà, đồng thời hỗ trợ hiệu chỉnh khi mặt nền không hoàn toàn bằng phẳng. Việc cân bằng máy chính xác giúp hạn chế rung động trong quá trình vận hành và đảm bảo sự ổn định của cụm ép và đồ gá.

- Bánh xe di chuyển có thể được cung cấp dưới dạng tùy chọn, phù hợp với những nhà máy có nhu cầu thay đổi vị trí thiết bị hoặc bố trí lại dây chuyền sản xuất.

5. Cụm điều khiển vận hành và thiết bị an toàn

- Máy được trang bị nhiều phương thức điều khiển nhằm phù hợp với yêu cầu vận hành thực tế. Bàn đạp vận hành (Foot Switch) cho phép người vận hành kích hoạt chu trình ép bằng chân, giúp hai tay có thể tập trung vào việc đặt và giữ sản phẩm theo đúng vị trí trước khi bắt đầu chu trình. Bên cạnh đó, máy có thể được trang bị nút nhấn hai tay đồng thời. Người vận hành phải nhấn đồng thời hai nút để kích hoạt chu trình ép, hạn chế khả năng tay người vận hành nằm trong khu vực nguy hiểm khi cơ cấu ép chuyển động.

- Việc kết hợp các thiết bị điều khiển và cơ cấu bảo vệ phù hợp giúp tăng mức độ an toàn trong quá trình vận hành, đặc biệt đối với các ứng dụng ép thủy lực có lực ép lớn. Tùy theo yêu cầu an toàn của từng dây chuyền, máy có thể tích hợp thêm các thiết bị như nút dừng khẩn cấp, cảm biến vị trí, cảm biến an toàn hoặc các cơ cấu bảo vệ khu vực ép.

6. Cụm Jig và đồ gá kẹp ống

- Cụm Jig/đồ gá có nhiệm vụ định vị và giữ cố định ống trong suốt quá trình ép. Đây là bộ phận quan trọng, ảnh hưởng trực tiếp đến độ chính xác và tính đồng nhất của sản phẩm.

- Jig và đồ gá được thiết kế theo hình dạng, kích thước và yêu cầu công nghệ của từng loại ống. Các chi tiết tiếp xúc và kẹp giữ có thể được chế tạo từ thép SKD nhằm đảm bảo độ cứng, khả năng chịu lực và độ bền trong quá trình sử dụng.

- Đồ gá giúp ống được đặt đúng vị trí trước khi ép, hạn chế hiện tượng xê dịch, xoay hoặc biến dạng không mong muốn trong quá trình gia công.

- Đối với các sản phẩm có nhiều kích thước hoặc nhiều mã hàng, cụm jig có thể được thiết kế theo dạng thay thế nhanh hoặc điều chỉnh, giúp rút ngắn thời gian chuyển đổi sản phẩm và nâng cao hiệu quả sản xuất.

7. Khả năng tùy chỉnh theo yêu cầu

- Máy ép đầu ống có thể được thiết kế và tùy chỉnh theo từng sản phẩm và quy trình sản xuất của khách hàng. Các thông số như lực ép, hành trình xylanh, tốc độ ép, kích thước bàn máy, kết cấu jig, phương thức cấp phôi và chế độ điều khiển có thể được điều chỉnh phù hợp với yêu cầu thực tế.

- Ngoài chế độ vận hành thủ công, máy có thể được tích hợp vào dây chuyền sản xuất tự động, kết nối với các thiết bị cấp phôi, robot hoặc các công đoạn gia công tiếp theo nhằm hình thành một quy trình sản xuất liên tục và đồng bộ.

- Nhờ kết cấu chắc chắn, hệ thống thủy lực ổn định, điều khiển PLC linh hoạt và jig được thiết kế theo từng sản phẩm, máy ép đầu ống phù hợp cho các ứng dụng ép, định hình và gia công đầu ống trong sản xuất công nghiệp, đặc biệt trong các dây chuyền yêu cầu tính ổn định và khả năng làm việc liên tục.

Hướng dẫn máy ép đầu ống tự động

Máy ép đầu ống tự động cần được vận hành theo đúng quy trình để đảm bảo an toàn, độ chính xác và tính ổn định trong quá trình gia công. Quy trình cơ bản gồm kiểm tra máy, đặt vật liệu, thực hiện chu trình ép, kiểm tra sản phẩm và bảo trì thiết bị sau khi sử dụng.

Bước 1: Kiểm tra máy

• Kiểm tra kết cấu, hệ thống thủy lực, hệ thống điện của máy.
• Kiểm tra dung dịch thủy lực, bổ sung nếu cần thiết.
• Vệ sinh sạch sẽ các bộ phận của máy.

Bước 2: Đặt vật liệu

• Đặt ống hợp kim cần ép vào vị trí đúng trên máy.
• Điều chỉnh độ cao của đầu kẹp phù hợp với chiều dài ống.
• Siết chặt đầu kẹp để giữ chặt ống.

Bước 3: Vận hành máy

• Nhấn nút Start để máy hoạt động.
• Máy sẽ tự động ép đầu ống theo thông số đã cài đặt.
• Quan sát quá trình ép đầu ống, đảm bảo diễn ra đúng quy trình.

Bước 4: Kiểm tra sản phẩm

• Sau khi ép xong, nhấn nút Stop để dừng máy.
• Kiểm tra kích thước và hình dáng đầu ống đã ép.
• Nếu đạt yêu cầu, tháo ống ra và bảo quản.
• Nếu chưa đạt, điều chỉnh lại thông số và ép lại.

Bước 5: Bảo trì máy

• Làm sạch máy sau mỗi ca sử dụng.
• Kiểm tra, bảo dưỡng định kỳ các bộ phận của máy.
• Thay thế linh kiện hư hỏng nếu có.
• Bảo quản máy ở nơi khô ráo, sạch sẽ.

  Video máy ép đầu ống tự động

Máy ép đầu ống trong ngành cơ khí chế tạo máy móc thiết bị

Ngành cơ khí chế tạo máy móc thiết bị cũng sử dụng rộng rãi các loại máy ép đầu ống với nhiều ứng dụng như:

• Ép đầu ống hơi, ống nước trên các thiết bị áp lực, lò hơi. Đây là ứng dụng phổ biến nhất để ép các đường ống tuy ô thủy lực, giúp bấm các ống, đầu nối và khớp nối thành một ống thủy lực hoàn chỉnh.

• Ép đầu ống dẫn dầu, xăng, khí nén trên máy móc công nghiệp.

• Ép đầu ống truyền chất, ống xả trên các dây chuyền sản xuất.

• Ép đầu ống làm mát, tuần hoàn chất lỏng trên các thiết bị.

• Ép các khớp nối, ống kết nối giữa các bộ phận, cụm máy.

Máy ép đầu ống tự động giúp tự động hóa công đoạn tóp và thu nhỏ đầu ống, góp phần rút ngắn thời gian gia công, giảm thao tác thủ công và nâng cao tính đồng đều của sản phẩm. Hệ thống ép thủy lực kết hợp đồ gá thép SKD có độ cứng cao giúp quá trình ép ổn định, trong khi cơ cấu điều khiển và nút nhấn an toàn hỗ trợ người vận hành thao tác thuận tiện và an toàn hơn. Với thiết kế nhỏ gọn, dễ bố trí trong nhà xưởng và có thể cấu hình theo đặc điểm sản phẩm, máy là lựa chọn phù hợp cho các doanh nghiệp cơ khí, gia công ống và sản xuất linh kiện cần tự động hóa công đoạn ép đầu ống. CNC VINA có thể thiết kế, chế tạo máy theo kích thước ống, sản lượng và yêu cầu công nghệ thực tế của từng dây chuyền sản xuất.
