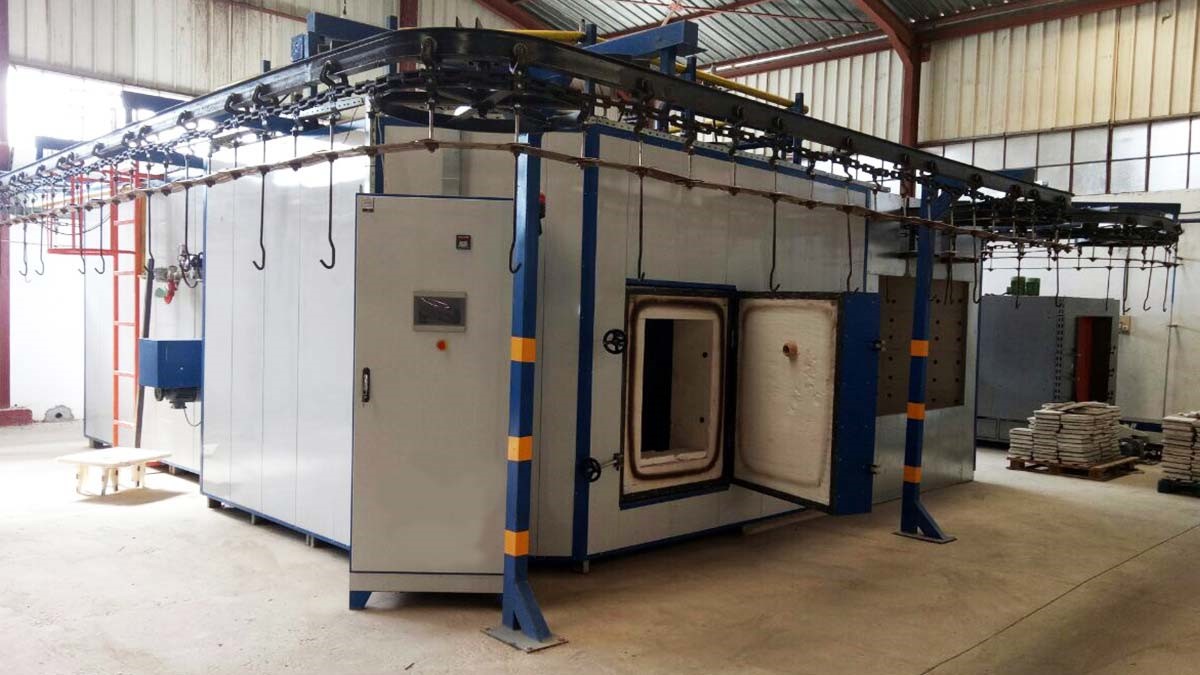

Giới thiệu chung về lò sấy dây chuyền sơn
Lò sấy dây chuyền sơn là thiết bị được sử dụng để gia nhiệt, sấy khô hoặc đóng rắn lớp sơn trên sản phẩm sau các công đoạn xử lý bề mặt và sơn phủ. Tùy theo công nghệ sơn, vật liệu sản phẩm và yêu cầu kỹ thuật, lò sấy có thể được thiết kế với mức nhiệt, thời gian lưu và phương thức tuần hoàn khí khác nhau nhằm đáp ứng yêu cầu của từng dây chuyền. Hệ thống tuần hoàn và phân phối khí nóng giúp duy trì nhiệt độ tương đối đồng đều trong vùng sấy, từ đó hỗ trợ quá trình xử lý lớp phủ ổn định trên toàn bộ sản phẩm.
Trong các dây chuyền sơn công nghiệp tự động, lò sấy thường được tích hợp với băng tải hoặc hệ thống vận chuyển để đưa sản phẩm qua vùng gia nhiệt theo thời gian đã thiết lập. Cấu hình lò có thể bao gồm buồng sấy, hệ thống gia nhiệt, quạt tuần hoàn, đường ống phân phối khí, lớp cách nhiệt và hệ thống điều khiển nhiệt độ. Việc lựa chọn và thiết kế lò sấy dây chuyền sơn cần được tính toán đồng bộ với loại sơn, kích thước sản phẩm, sản lượng, phương án vận chuyển và yêu cầu về nhiệt độ xử lý để đảm bảo hiệu quả vận hành của toàn bộ dây chuyền.
Ưu điểm của lò sấy dây chuyền sơn
Lò sấy dây chuyền sơn được thiết kế nhằm kiểm soát nhiệt độ và thời gian xử lý phù hợp với từng loại sơn, vật liệu và yêu cầu kỹ thuật của sản phẩm. Hệ thống gia nhiệt kết hợp với quạt tuần hoàn và cơ cấu phân phối khí nóng giúp duy trì điều kiện nhiệt ổn định trong vùng sấy, hỗ trợ quá trình sấy khô hoặc đóng rắn lớp phủ đồng đều hơn trên bề mặt sản phẩm. Đây là yếu tố quan trọng đối với các dây chuyền yêu cầu chất lượng lớp sơn ổn định giữa các sản phẩm và giữa các chu kỳ sản xuất. Khi được tích hợp với băng tải hoặc hệ thống vận chuyển tự động, lò sấy có thể vận hành liên tục theo tốc độ được thiết lập, đồng thời kiểm soát thời gian lưu của sản phẩm trong vùng xử lý. Việc tính toán phù hợp giữa chiều dài lò, nhiệt độ, tốc độ băng tải và sản lượng giúp tối ưu chu trình sấy mà không cần kéo dài thời gian xử lý không cần thiết. Đối với dây chuyền sản xuất có công suất lớn, khả năng vận hành liên tục này góp phần duy trì năng suất và giảm ảnh hưởng của công đoạn sấy đến toàn bộ chu trình sản xuất.
Bên cạnh khả năng kiểm soát nhiệt, kết cấu cách nhiệt của lò giúp hạn chế thất thoát nhiệt ra môi trường bên ngoài và nâng cao hiệu quả sử dụng năng lượng. Hệ thống cũng có thể được tích hợp cảm biến nhiệt độ, bộ điều khiển, thiết bị giám sát và các chức năng cảnh báo, dừng khẩn cấp nhằm hỗ trợ kiểm soát quá trình vận hành. Tùy theo yêu cầu của từng dự án, cấu hình lò sấy có thể được thiết kế và tích hợp với các công đoạn sơn, sấy, làm nguội và vận chuyển để hình thành một dây chuyền sản xuất đồng bộ.
Lò sấy dây chuyền sơn bột tĩnh điện
Đặc điểm lò sấy dây chuyền sơn bột tĩnh điện
Lò sấy dây chuyền sơn bột tĩnh điện được sử dụng để thực hiện quá trình gia nhiệt và đóng rắn lớp sơn bột sau khi sản phẩm đã được làm sạch, tiền xử lý và phun sơn. Khi được đưa vào vùng sấy, sản phẩm được gia nhiệt đến điều kiện phù hợp để lớp bột nóng chảy, dàn đều trên bề mặt và xảy ra quá trình đóng rắn theo yêu cầu của hệ sơn. Đối với sơn bột nhiệt rắn, quá trình đóng rắn phụ thuộc vào nhiệt độ thực tế của sản phẩm và thời gian sản phẩm duy trì trong điều kiện nhiệt phù hợp. Vì vậy, lò sấy cần đảm bảo khả năng kiểm soát nhiệt độ, phân phối khí nóng và thời gian lưu để hạn chế tình trạng sản phẩm chưa được xử lý đầy đủ hoặc bị xử lý quá mức. Cấu hình lò sấy có thể bao gồm buồng lò, lớp cách nhiệt, hệ thống gia nhiệt, quạt tuần hoàn, hệ thống phân phối khí và bộ điều khiển nhiệt độ. Khi được tích hợp với băng tải, sản phẩm có thể được vận chuyển liên tục qua vùng sấy theo tốc độ đã thiết lập, phù hợp với công suất và chu trình sản xuất của dây chuyền.
Sơn bột và quá trình đóng rắn
Sơn bột sử dụng trong công nghiệp có thể được phân thành sơn bột nhiệt rắn và sơn bột nhiệt dẻo. Trong các dây chuyền sơn bột cần đóng rắn bằng nhiệt, hệ sơn nhiệt rắn thường sử dụng nhựa nền như epoxy, polyester, epoxy-polyester hoặc các hệ nhựa phù hợp khác kết hợp với chất đóng rắn và các thành phần phụ gia, tạo thành hỗn hợp dạng bột. Sau khi được phun lên bề mặt sản phẩm, lớp bột được đưa qua lò sấy để gia nhiệt. Dưới tác động của nhiệt, lớp bột nóng chảy và tạo thành màng sơn liên tục trên bề mặt, sau đó diễn ra phản ứng đóng rắn để hình thành lớp phủ có các đặc tính cơ lý theo yêu cầu của hệ sơn. Điều kiện nhiệt của lò cần được thiết lập dựa trên thông số kỹ thuật do nhà sản xuất sơn cung cấp. Trong quá trình thiết kế dây chuyền, không nên chỉ căn cứ vào nhiệt độ không khí trong lò mà cần xem xét cả tốc độ gia nhiệt của sản phẩm và thời gian sản phẩm duy trì ở điều kiện nhiệt yêu cầu.
Ưu điểm của lò sấy dây chuyền sơn
Lò sấy dây chuyền sơn được thiết kế để kiểm soát nhiệt độ và thời gian xử lý phù hợp với từng loại sơn, vật liệu và yêu cầu kỹ thuật của sản phẩm. Hệ thống gia nhiệt kết hợp với quạt tuần hoàn và cơ cấu phân phối khí nóng giúp duy trì điều kiện nhiệt ổn định trong vùng sấy, hỗ trợ quá trình sấy khô hoặc đóng rắn lớp phủ đồng đều hơn trên bề mặt sản phẩm. Khi được tích hợp với băng tải hoặc hệ thống vận chuyển tự động, sản phẩm có thể đi qua lò theo chu trình liên tục với tốc độ được thiết lập trước. Việc tính toán phù hợp giữa chiều dài vùng sấy, nhiệt độ xử lý, tốc độ băng tải và thời gian lưu giúp tối ưu chu trình sản xuất, đặc biệt đối với các dây chuyền có sản lượng lớn.
Bên cạnh khả năng kiểm soát nhiệt, kết cấu cách nhiệt phù hợp giúp hạn chế thất thoát nhiệt ra môi trường và nâng cao hiệu quả sử dụng năng lượng. Lò cũng có thể được tích hợp cảm biến nhiệt độ, bộ điều khiển, hệ thống giám sát và các chức năng cảnh báo, dừng khẩn cấp để hỗ trợ quá trình vận hành ổn định và an toàn.
Thành phần và tính năng của lò sấy dây chuyền sơn
Lò sấy dây chuyền sơn được cấu hình từ nhiều bộ phận phối hợp với nhau để tạo và duy trì điều kiện nhiệt phù hợp cho quá trình sấy hoặc đóng rắn lớp phủ. Tùy theo loại sơn, kích thước sản phẩm, sản lượng, phương thức vận chuyển và mặt bằng nhà xưởng, cấu tạo lò có thể được thiết kế theo nhiều phương án khác nhau.
Vách lò và vật liệu cách nhiệt
Vách lò thường sử dụng kết cấu nhiều lớp với vật liệu cách nhiệt phù hợp nhằm hạn chế truyền nhiệt từ bên trong ra môi trường bên ngoài. Khả năng cách nhiệt của vách lò ảnh hưởng trực tiếp đến mức độ ổn định nhiệt, lượng nhiệt thất thoát và hiệu quả sử dụng năng lượng trong quá trình vận hành. Vật liệu và chiều dày lớp cách nhiệt cần được lựa chọn dựa trên nhiệt độ làm việc, kết cấu lò và yêu cầu của từng dự án.
Hệ thống gia nhiệt
Hệ thống gia nhiệt có nhiệm vụ cung cấp nhiệt lượng cần thiết để đưa không khí trong lò đến nhiệt độ xử lý yêu cầu. Tùy theo quy mô và điều kiện vận hành, nguồn nhiệt có thể sử dụng điện, gas hoặc các phương án gia nhiệt phù hợp khác. Công suất gia nhiệt cần được tính toán dựa trên kích thước vùng sấy, khối lượng sản phẩm, sản lượng, nhiệt độ yêu cầu, thời gian gia nhiệt và mức độ thất thoát nhiệt của hệ thống.
Hệ thống tuần hoàn và phân phối khí nóng
Quạt tuần hoàn đưa không khí nóng qua các khu vực xử lý và tạo dòng khí phù hợp bên trong lò. Hệ thống ống dẫn, cửa phân phối và đường hồi khí được bố trí nhằm kiểm soát hướng và lưu lượng không khí, hạn chế chênh lệch nhiệt độ giữa các vị trí trong vùng sấy. Đối với sản phẩm có kích thước lớn hoặc hình dạng phức tạp, việc tính toán luồng khí càng cần được xem xét kỹ để đảm bảo khả năng truyền nhiệt phù hợp.
Băng tải và hệ thống vận chuyển
Trong dây chuyền sơn tự động, sản phẩm thường được đưa qua lò bằng băng tải, hệ thống treo hoặc cơ cấu vận chuyển phù hợp. Tốc độ vận chuyển cần được tính toán đồng bộ với chiều dài lò và thời gian xử lý yêu cầu. Kết cấu băng tải, móc treo và đồ gá cũng cần đáp ứng tải trọng, nhiệt độ làm việc và hình dạng sản phẩm để đảm bảo quá trình vận chuyển ổn định.
Cửa vào, cửa ra và giải pháp hạn chế thất thoát nhiệt
Khu vực cửa vào và cửa ra được thiết kế phù hợp với phương thức đưa sản phẩm vào và lấy sản phẩm ra khỏi lò. Tùy cấu hình, hệ thống có thể sử dụng cửa, rèm khí, rèm nhiệt hoặc các giải pháp kết cấu khác để hạn chế trao đổi nhiệt giữa bên trong và bên ngoài lò. Việc kiểm soát khu vực cửa cũng góp phần duy trì điều kiện nhiệt ổn định trong vùng xử lý.
Hệ thống điều khiển và an toàn
Lò sấy có thể được tích hợp cảm biến nhiệt độ, bộ điều khiển, thiết bị giám sát và các chức năng cảnh báo để kiểm soát quá trình gia nhiệt. Hệ thống an toàn có thể bao gồm dừng khẩn cấp, cảnh báo nhiệt độ bất thường và các cơ chế bảo vệ liên quan đến hệ thống gia nhiệt. Cấu hình cụ thể cần được thiết kế phù hợp với loại nguồn nhiệt, phương thức vận hành và yêu cầu an toàn của từng dây chuyền.
Nguyên lý hoạt động của lò sấy dây chuyền sơn
Lò sấy dây chuyền sơn hoạt động dựa trên quá trình truyền nhiệt từ hệ thống gia nhiệt đến không khí trong lò, sau đó truyền nhiệt đến sản phẩm và lớp sơn trên bề mặt. Tùy theo thiết kế, nhiệt có thể được truyền đến sản phẩm thông qua đối lưu, bức xạ hoặc kết hợp nhiều phương thức truyền nhiệt. Trong các hệ thống lò sấy công nghiệp, đối lưu cưỡng bức thường được sử dụng để chủ động tuần hoàn và phân phối khí nóng trong vùng xử lý. Khi sản phẩm đi vào lò, nhiệt độ của sản phẩm tăng dần cho đến khi đạt điều kiện cần thiết cho quá trình sấy hoặc đóng rắn. Đối với sơn bột nhiệt rắn, quá trình gia nhiệt làm lớp bột nóng chảy, dàn đều trên bề mặt và tiếp tục xảy ra phản ứng đóng rắn để hình thành màng sơn hoàn thiện. Điều kiện xử lý thực tế cần tuân theo thông số kỹ thuật của hệ sơn và được đánh giá dựa trên nhiệt độ của sản phẩm cùng thời gian duy trì ở điều kiện nhiệt yêu cầu.
Nếu sản phẩm không đạt đủ điều kiện nhiệt hoặc thời gian xử lý, lớp phủ có thể không đóng rắn hoàn toàn, từ đó ảnh hưởng đến độ bám dính và các đặc tính cơ lý của lớp sơn. Ngược lại, việc xử lý ở nhiệt độ hoặc thời gian vượt quá phạm vi khuyến nghị cũng có thể ảnh hưởng đến màu sắc và chất lượng lớp phủ. Vì vậy, thiết kế lò cần chú trọng đến độ đồng đều nhiệt, khả năng kiểm soát nhiệt độ và thời gian lưu thay vì chỉ quan tâm đến nhiệt độ cài đặt trên bộ điều khiển. Đối với dây chuyền tự động, tốc độ băng tải, chiều dài vùng sấy và nhiệt độ vận hành cần được tính toán đồng bộ để sản phẩm có đủ thời gian xử lý trước khi chuyển sang công đoạn tiếp theo. Đây là cơ sở quan trọng để xác định kích thước lò, công suất gia nhiệt và cấu hình hệ thống tuần hoàn khí.
Các loại lò sấy dây chuyền sơn
Lò sấy đối lưu
Lò sấy đối lưu sử dụng dòng không khí nóng để truyền nhiệt đến sản phẩm. Trong hệ thống công nghiệp, đối lưu có thể được thực hiện bằng đối lưu tự nhiên hoặc đối lưu cưỡng bức, trong đó quạt tuần hoàn được sử dụng để chủ động đưa khí nóng đến các khu vực trong lò. Đối với lò sấy đối lưu cưỡng bức, không khí sau khi được gia nhiệt được quạt đưa qua hệ thống phân phối khí đến vùng xử lý, sau đó được thu hồi và tuần hoàn trở lại. Việc kiểm soát lưu lượng, hướng dòng khí và vị trí cửa phân phối giúp cải thiện khả năng phân bố nhiệt trong lò, đặc biệt khi xử lý sản phẩm có kích thước hoặc hình dạng khác nhau.
Lò sấy đối lưu được sử dụng phổ biến trong các dây chuyền sơn công nghiệp nhờ khả năng xử lý sản phẩm liên tục và dễ tích hợp với băng tải. Tuy nhiên, hiệu quả truyền nhiệt phụ thuộc vào nhiều yếu tố như nhiệt độ, lưu lượng khí, thiết kế đường gió, thời gian lưu và đặc tính của sản phẩm. Vì vậy, hệ thống cần được tính toán theo điều kiện thực tế thay vì sử dụng một cấu hình cố định cho mọi dây chuyền.
Lò sấy hồng ngoại
Lò sấy hồng ngoại sử dụng bức xạ hồng ngoại để truyền năng lượng nhiệt trực tiếp đến bề mặt sản phẩm và lớp phủ. Khác với đối lưu, phương thức này không phụ thuộc hoàn toàn vào việc làm nóng toàn bộ thể tích không khí trong lò, do đó có thể được sử dụng để gia nhiệt nhanh tại các khu vực hoặc công đoạn phù hợp. Trong dây chuyền sơn, hệ thống hồng ngoại có thể được sử dụng như một phương án gia nhiệt chính hoặc kết hợp với đối lưu tùy theo đặc tính sản phẩm và yêu cầu xử lý. Hiệu quả của phương pháp này phụ thuộc vào khoảng cách giữa nguồn bức xạ và sản phẩm, đặc tính hấp thụ bức xạ của bề mặt, hình dạng sản phẩm và cách bố trí các phần tử gia nhiệt.
Đối với sản phẩm có hình dạng phức tạp hoặc yêu cầu nhiệt truyền sâu và đồng đều, cần đánh giá kỹ phương án bố trí nguồn hồng ngoại. Vì vậy, việc lựa chọn lò hồng ngoại cần dựa trên thử nghiệm và yêu cầu công nghệ cụ thể thay vì mặc định rằng phương pháp này luôn nhanh hoặc tiết kiệm năng lượng hơn đối lưu.
Lò sấy kết hợp đối lưu và hồng ngoại
Lò sấy kết hợp sử dụng đồng thời hoặc tuần tự phương thức gia nhiệt đối lưu và bức xạ hồng ngoại. Cấu hình này cho phép tận dụng ưu điểm của từng phương thức truyền nhiệt, chẳng hạn sử dụng hồng ngoại để gia nhiệt nhanh và đối lưu để duy trì điều kiện nhiệt ổn định trong vùng xử lý. Phương án kết hợp có thể phù hợp với những dây chuyền yêu cầu kiểm soát chu trình gia nhiệt theo nhiều giai đoạn hoặc sản phẩm có đặc tính truyền nhiệt phức tạp. Tuy nhiên, cấu hình thiết bị thường phức tạp hơn và yêu cầu tính toán đồng bộ về công suất gia nhiệt, luồng khí, vị trí nguồn bức xạ, nhiệt độ và thời gian xử lý.
Do đó, lựa chọn giữa đối lưu, hồng ngoại hoặc hệ thống kết hợp cần căn cứ vào loại sơn, vật liệu nền, kích thước sản phẩm, sản lượng, yêu cầu chất lượng lớp phủ và điều kiện vận hành của dây chuyền.
Lò sấy dây chuyền sơn bột tĩnh điện
Đặc điểm lò sấy dây chuyền sơn bột tĩnh điện
Lò sấy dây chuyền sơn bột tĩnh điện được sử dụng để thực hiện quá trình gia nhiệt và đóng rắn lớp sơn bột sau khi sản phẩm đã được xử lý bề mặt và phun sơn. Khi đi vào vùng sấy, sản phẩm được gia nhiệt để lớp bột nóng chảy, dàn đều trên bề mặt và xảy ra quá trình đóng rắn theo yêu cầu của hệ sơn. Đối với sơn bột nhiệt rắn, lớp phủ thường được cấu tạo từ nhựa nền, chất đóng rắn, bột màu và các thành phần phụ gia phù hợp. Khi đạt đến điều kiện nhiệt yêu cầu, các thành phần trong lớp sơn thực hiện quá trình phản ứng tạo liên kết, hình thành màng sơn có các đặc tính cơ lý và hóa học theo thiết kế của hệ sơn. Điều kiện đóng rắn cần được xác định dựa trên thông số kỹ thuật của nhà sản xuất sơn. Nhiệt độ không khí trong lò không phải là yếu tố duy nhất cần kiểm soát; nhiệt độ thực tế của sản phẩm và thời gian sản phẩm duy trì ở điều kiện nhiệt yêu cầu cũng có vai trò quan trọng.
Lợi ích của lò sấy trong dây chuyền sơn bột tĩnh điện
Việc sử dụng lò sấy phù hợp giúp quá trình đóng rắn lớp sơn bột được kiểm soát ổn định hơn, đặc biệt đối với dây chuyền sản xuất liên tục. Khi kết hợp với hệ thống băng tải, sản phẩm có thể được vận chuyển qua vùng xử lý theo thời gian lưu được tính toán, giảm sự phụ thuộc vào thao tác thủ công và hỗ trợ duy trì năng suất của dây chuyền. Hệ thống tuần hoàn khí và điều khiển nhiệt độ phù hợp giúp hạn chế sự chênh lệch nhiệt giữa các vị trí trong lò. Đây là yếu tố quan trọng để giảm nguy cơ sản phẩm được xử lý không đồng đều, đồng thời hỗ trợ duy trì màu sắc, độ bóng và các đặc tính của lớp phủ theo yêu cầu của hệ sơn. Bên cạnh đó, kết cấu cách nhiệt và phương án thu hồi, tuần hoàn khí phù hợp có thể góp phần giảm thất thoát nhiệt trong quá trình vận hành. Hiệu quả thực tế phụ thuộc vào thiết kế lò, nguồn gia nhiệt, sản lượng và điều kiện vận hành của từng dây chuyền.
Lò sấy dây chuyền sơn nước
Đặc điểm lò sấy dây chuyền sơn nước
Lò sấy trong dây chuyền sơn nước được sử dụng để loại bỏ lượng ẩm hoặc dung môi còn lại trong lớp sơn sau công đoạn sơn, tùy theo đặc tính của hệ sơn và quy trình công nghệ. Khác với lò đóng rắn sơn bột, điều kiện nhiệt và thời gian xử lý của lò sấy sơn nước cần được xác định dựa trên thành phần sơn, chiều dày màng sơn, vật liệu sản phẩm và yêu cầu chất lượng sau sấy. Lò có thể được thiết kế với vách nhiều lớp và vật liệu cách nhiệt phù hợp để hạn chế thất thoát nhiệt. Bên trong lò, quạt tuần hoàn giúp phân phối khí nóng đến khu vực xử lý và duy trì điều kiện nhiệt ổn định hơn. Với dây chuyền tự động, sản phẩm có thể được vận chuyển qua lò bằng băng tải hoặc hệ thống móc treo theo thời gian lưu đã tính toán. Tùy loại sơn nước và yêu cầu công nghệ, hệ thống có thể cần bổ sung giải pháp cấp và thoát khí phù hợp để kiểm soát độ ẩm, hơi dung môi hoặc các sản phẩm bay hơi phát sinh trong quá trình sấy. Cấu hình cụ thể cần được xác định dựa trên thông số của vật liệu sơn và yêu cầu an toàn của dự án.
Lợi ích của lò sấy sơn nước trong dây chuyền sơn
Lò sấy được thiết kế phù hợp giúp kiểm soát điều kiện nhiệt và thời gian xử lý của lớp sơn nước, từ đó hỗ trợ quá trình làm khô ổn định trước khi sản phẩm chuyển sang công đoạn tiếp theo. Hệ thống tuần hoàn khí và phân phối nhiệt hợp lý cũng giúp hạn chế sự chênh lệch điều kiện sấy giữa các vị trí trên sản phẩm. Khi tích hợp với băng tải, lò sấy có thể vận hành liên tục theo chu trình sản xuất, giảm thời gian chờ giữa các công đoạn và hỗ trợ nâng cao năng suất. Việc kiểm soát nhiệt độ, lưu lượng khí và thời gian lưu cũng giúp doanh nghiệp chủ động hơn trong việc duy trì chất lượng lớp phủ giữa các mẻ hoặc chu kỳ sản xuất.
Các yếu tố cần xem xét khi tính toán kích thước lò sấy
Kích thước và hình dạng sản phẩm
Kích thước sản phẩm là cơ sở đầu tiên để xác định kích thước hữu ích của lò sấy. Ngoài chiều dài, chiều rộng và chiều cao của sản phẩm, cần xem xét khoảng hở cần thiết giữa sản phẩm với vách lò, hệ thống phân phối khí và các sản phẩm khác trong cùng chu trình. Với sản phẩm có hình dạng phức tạp, phương án treo và hướng đặt sản phẩm cũng ảnh hưởng đến khả năng lưu thông khí và truyền nhiệt.
Khối lượng sản phẩm và tải trọng dây chuyền
Khối lượng sản phẩm ảnh hưởng đến lượng nhiệt cần thiết để đưa sản phẩm đến điều kiện xử lý. Đồng thời, tổng tải trọng trên băng tải, móc treo hoặc đồ gá phải được tính toán để lựa chọn cơ cấu vận chuyển phù hợp. Những sản phẩm có khối lượng lớn thường yêu cầu đánh giá kỹ hơn về tải trọng, công suất gia nhiệt và tốc độ vận chuyển.
Sản lượng và thời gian lưu
Sản lượng yêu cầu là một trong những thông số quan trọng khi xác định chiều dài và cấu hình lò. Với dây chuyền liên tục, cần xác định số lượng sản phẩm cần xử lý trong một giờ, khoảng cách giữa các sản phẩm và tốc độ băng tải. Từ đó có thể tính toán thời gian lưu cần thiết và chiều dài vùng sấy tương ứng.
Loại sơn và yêu cầu công nghệ
Mỗi hệ sơn có điều kiện sấy hoặc đóng rắn khác nhau. Do đó, khi thiết kế lò cần xác định rõ loại sơn, phương pháp sơn, chiều dày lớp phủ và thông số xử lý do nhà sản xuất sơn yêu cầu. Đây là cơ sở để lựa chọn nhiệt độ làm việc, thời gian lưu, phương thức truyền nhiệt và công suất gia nhiệt.
Phạm vi nhiệt độ và độ đồng đều nhiệt
Nhiệt độ thiết kế cần đáp ứng điều kiện xử lý của sản phẩm và hệ sơn. Bên cạnh nhiệt độ cài đặt, cần đánh giá độ đồng đều nhiệt tại các vị trí khác nhau trong vùng sấy để hạn chế tình trạng sản phẩm nhận nhiệt không đồng nhất. Đối với lò có kích thước lớn, việc bố trí quạt, cửa gió, đường hồi khí và nguồn nhiệt cần được tính toán kỹ.
Phương thức vận chuyển sản phẩm
Phương thức vận chuyển ảnh hưởng trực tiếp đến kích thước và kết cấu lò. Sản phẩm có thể được vận chuyển bằng băng tải xích, băng tải treo, băng tải con lăn hoặc cơ cấu chuyên dụng tùy theo đặc điểm sản phẩm. Tốc độ vận chuyển phải được đồng bộ với thời gian lưu trong lò để đảm bảo sản phẩm đạt điều kiện xử lý trước khi ra khỏi vùng sấy.
Nhu cầu cấp và thoát khí
Tùy theo loại sơn và quy trình công nghệ, lò có thể cần hệ thống cấp khí tươi, thoát khí hoặc tuần hoàn khí. Thiết kế luồng khí phải đảm bảo phù hợp với yêu cầu xử lý, đồng thời hạn chế ảnh hưởng của môi trường bên ngoài đến điều kiện nhiệt trong lò. Với các hệ sơn có phát sinh hơi hoặc chất bay hơi trong quá trình sấy, yêu cầu thông gió và an toàn cần được xem xét ngay từ giai đoạn thiết kế.
Thiết kế lò sấy dây chuyền sơn
Vật liệu cách nhiệt và kết cấu lò
Kết cấu lò cần đảm bảo khả năng chịu nhiệt, độ kín tương đối và khả năng hạn chế thất thoát nhiệt trong điều kiện vận hành. Vật liệu cách nhiệt được lựa chọn dựa trên nhiệt độ làm việc và yêu cầu của từng dự án. Bên cạnh hiệu quả nhiệt, thiết kế cần tạo điều kiện thuận lợi cho việc lắp đặt, kiểm tra, vệ sinh và bảo trì thiết bị.
Lựa chọn hệ thống gia nhiệt
Nguồn gia nhiệt có thể sử dụng điện, gas hoặc phương án phù hợp với điều kiện nhà máy. Việc lựa chọn không chỉ dựa trên công suất mà còn cần xem xét chi phí năng lượng, khả năng cung cấp nguồn, điều kiện lắp đặt, yêu cầu kiểm soát nhiệt và đặc điểm sản xuất. Công suất hệ thống phải được tính toán dựa trên tải nhiệt thực tế thay vì lựa chọn theo kích thước lò đơn thuần.
Thiết kế hệ thống tuần hoàn khí
Hệ thống tuần hoàn khí ảnh hưởng trực tiếp đến khả năng phân phối nhiệt trong lò. Quạt, đường ống, cửa gió và đường hồi khí cần được bố trí phù hợp để tạo luồng khí ổn định qua khu vực sản phẩm. Đối với sản phẩm có hình dạng phức tạp, việc phân tích hướng dòng khí giúp hạn chế các khu vực có nhiệt độ thấp hoặc quá cao.
Hệ thống kiểm soát nhiệt độ
Hệ thống điều khiển cần duy trì nhiệt độ theo giá trị thiết lập và cho phép người vận hành theo dõi trạng thái của lò. Tùy mức độ tự động hóa, hệ thống có thể tích hợp cảm biến nhiệt độ, bộ điều khiển, màn hình vận hành, cảnh báo và chức năng ghi nhận dữ liệu. Việc kiểm soát nhiệt độ nên được kết hợp với giám sát thời gian lưu và tốc độ băng tải đối với dây chuyền liên tục.
Hệ thống vận chuyển và tích hợp dây chuyền
Lò sấy không hoạt động độc lập mà thường được tích hợp với các công đoạn phía trước và phía sau như tiền xử lý, sơn, làm nguội và vận chuyển. Vì vậy, thiết kế cần tính toán đồng bộ vị trí vào/ra, chiều cao băng tải, tốc độ vận chuyển, tải trọng và không gian bảo trì. Cấu hình phù hợp giúp giảm điểm dừng giữa các công đoạn và duy trì chu trình sản xuất liên tục.
An toàn vận hành và bảo trì
Các giải pháp an toàn cần được xem xét ngay từ giai đoạn thiết kế, bao gồm bảo vệ hệ thống gia nhiệt, cảnh báo nhiệt độ bất thường, dừng khẩn cấp và các cơ chế bảo vệ phù hợp với nguồn nhiệt sử dụng. Bên cạnh đó, lò cần có khả năng tiếp cận thuận tiện cho việc kiểm tra quạt, bộ gia nhiệt, cảm biến, đường gió và lớp cách nhiệt. Thiết kế thuận tiện bảo trì giúp giảm thời gian dừng máy và hỗ trợ duy trì hiệu suất vận hành trong thời gian dài.
Công suất, hiệu quả năng lượng và bảo trì lò sấy
Công suất lò sấy
Công suất của lò cần được xác định dựa trên sản lượng, khối lượng sản phẩm, nhiệt độ xử lý và thời gian lưu yêu cầu. Việc lựa chọn lò có công suất quá thấp có thể khiến hệ thống không đáp ứng được chu trình sản xuất, trong khi công suất dư thừa có thể làm tăng chi phí đầu tư và vận hành. Vì vậy, công suất gia nhiệt và kích thước vùng sấy cần được tính toán đồng bộ với năng suất thực tế của dây chuyền.
Hiệu quả sử dụng năng lượng
Mức tiêu thụ năng lượng của lò phụ thuộc vào nguồn gia nhiệt, kết cấu cách nhiệt, khả năng tuần hoàn khí, tần suất mở cửa và tải sản phẩm. Việc tối ưu lớp cách nhiệt, kiểm soát luồng khí và hạn chế thất thoát nhiệt tại cửa vào/ra có thể giúp nâng cao hiệu quả sử dụng năng lượng. Đối với dây chuyền hoạt động liên tục, chi phí năng lượng nên được xem xét ngay từ giai đoạn lựa chọn cấu hình thiết bị.
Bảo trì lò sấy
Lò sấy cần được kiểm tra định kỳ để duy trì khả năng gia nhiệt, tuần hoàn khí và kiểm soát nhiệt độ. Các bộ phận như quạt, động cơ, cảm biến, bộ gia nhiệt, đường ống và lớp cách nhiệt cần được kiểm tra theo kế hoạch bảo trì phù hợp. Việc vệ sinh và kiểm tra định kỳ cũng giúp phát hiện sớm các dấu hiệu bất thường, hạn chế sự cố và duy trì tính ổn định của dây chuyền.
Tiêu chí lựa chọn lò sấy dây chuyền sơn
Khi lựa chọn lò sấy dây chuyền sơn, doanh nghiệp cần xem xét đồng thời loại sản phẩm, kích thước và khối lượng sản phẩm, loại sơn, nhiệt độ và thời gian xử lý, sản lượng yêu cầu cũng như phương thức vận chuyển. Đây là những thông số quyết định trực tiếp đến kích thước vùng sấy, công suất gia nhiệt, cấu hình tuần hoàn khí và tốc độ băng tải. Bên cạnh thông số kỹ thuật, hiệu quả năng lượng, khả năng bảo trì, mức độ tự động hóa và phương án tích hợp với dây chuyền hiện có cũng cần được đánh giá. Một hệ thống phù hợp không chỉ đáp ứng điều kiện xử lý của sản phẩm mà còn phải đảm bảo khả năng vận hành ổn định trong điều kiện sản xuất thực tế.
Đặc điểm thiết kế lò sấy dây chuyền sơn do CNC-VINA thiết kế và chế tạo
CNC-VINA thiết kế và chế tạo lò sấy dây chuyền sơn theo yêu cầu thực tế của từng dự án, dựa trên loại sản phẩm, công nghệ sơn, sản lượng, nhiệt độ xử lý và phương án vận chuyển. Hệ thống có thể được cấu hình với buồng lò cách nhiệt, hệ thống gia nhiệt, quạt tuần hoàn, đường phân phối khí, băng tải và hệ thống điều khiển phù hợp với mức độ tự động hóa của dây chuyền.
Trong quá trình thiết kế, các yếu tố như kích thước sản phẩm, thời gian lưu, độ đồng đều nhiệt, tải trọng vận chuyển, khả năng tiếp cận bảo trì và điều kiện mặt bằng được xem xét đồng bộ. Lò sấy có thể được tích hợp với các công đoạn tiền xử lý, sơn, sấy, làm nguội và vận chuyển để hình thành dây chuyền sơn hoàn chỉnh theo yêu cầu sản xuất.
Khách hàng có thể tham khảo thêm các hệ thống và dây chuyền sơn do CNC-VINA thiết kế, chế tạo và tích hợp:
Lò sấy dây chuyền sơn là một trong những thiết bị quan trọng quyết định khả năng sấy khô và đóng rắn lớp phủ trong dây chuyền sơn công nghiệp. Việc lựa chọn và thiết kế lò cần được thực hiện dựa trên nhiều yếu tố như loại sơn, vật liệu sản phẩm, kích thước, sản lượng, nhiệt độ xử lý, thời gian lưu, phương thức vận chuyển và yêu cầu về độ đồng đều nhiệt. Khi các thông số này được tính toán đồng bộ, lò sấy có thể vận hành ổn định và đáp ứng tốt yêu cầu của dây chuyền sản xuất.
Với kinh nghiệm trong thiết kế, chế tạo và tích hợp hệ thống tự động hóa và dây chuyền sản xuất công nghiệp, CNC-VINA có khả năng tư vấn và triển khai lò sấy dây chuyền sơn theo yêu cầu về sản phẩm, công suất và mặt bằng thực tế. Từ hệ thống gia nhiệt, tuần hoàn khí, cách nhiệt đến băng tải và điều khiển, các hạng mục được xem xét đồng bộ nhằm tạo ra giải pháp phù hợp với quy trình sản xuất của từng doanh nghiệp.
