Tổng quan về đồ gá (Jig) treo sản phẩm sơn

Jig treo sản phẩm sơn trong dây chuyền sơn: Giải pháp tối ưu cho ngành công nghiệp sơn

Trong quá trình sản xuất ô tô, xe máy và đồ gia dụng, việc sơn là một bước không thể thiếu để tạo ra những sản phẩm có độ bóng, độ bền và tính thẩm mỹ cao. Tuy nhiên, để đạt được hiệu quả sơn tốt nhất, hệ thống đồ gá, Jig sơn đóng vai trò vô cùng quan trọng.

Công ty CNC VINA là một trong những đơn vị hàng đầu trong lĩnh vực cung cấp giải pháp gá lắp, hệ thống Jig và đồ gá treo sản phẩm trong dây chuyền sơn tự động. Với kinh nghiệm đã có và sự chuyên nghiệp, chúng tôi cam kết mang đến cho khách hàng những sản phẩm chất lượng cao, đảm bảo các yêu cầu khắt khe về kỹ thuật và thiết kế tối ưu nhất.

Yêu cầu với đồ gá (Jig) treo sản phẩm sơn trên dây chuyền sơn nhựa tự động

Quy trình sản xuất, thiết kế và đo kiểm jig treo sản phẩm sơn được thực hiện rất chi tiết.

Jig treo sản phẩm sơn sử dụng trong dây chuyền sơn robot tự động nên đòi hỏi độ chính xác rất cao.

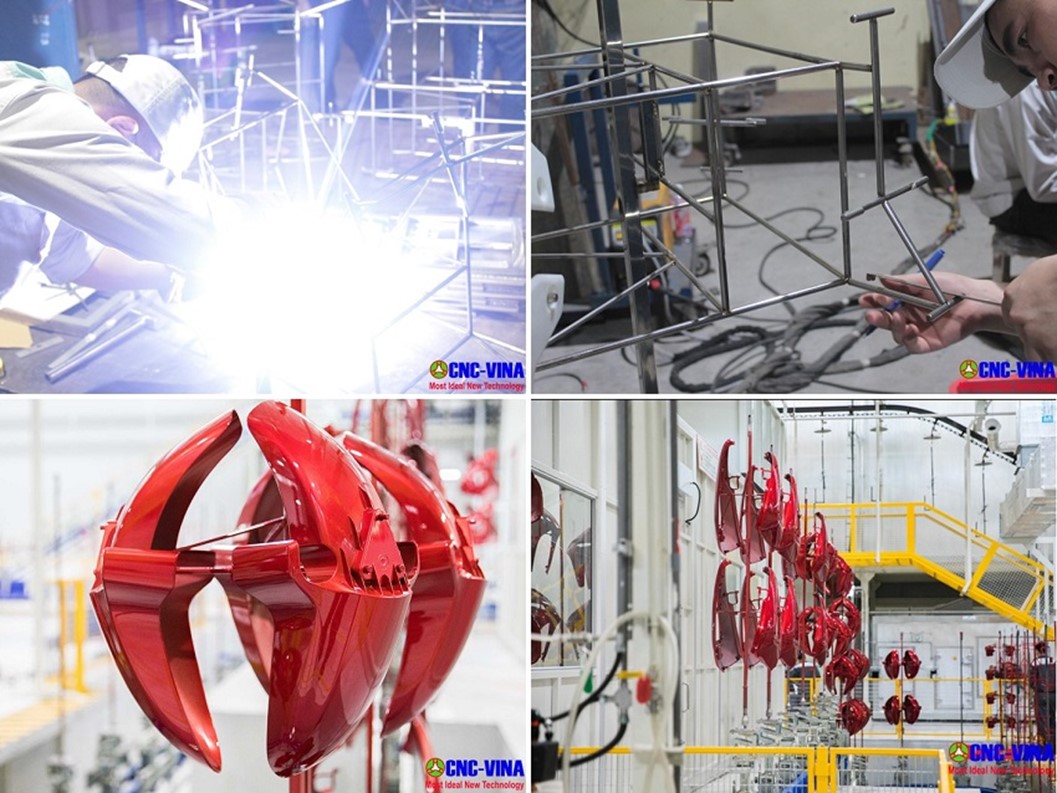

Đồ gá treo sản phẩm sơn



Luôn phải đảm bảo yêu cầu khắt khe trong quá trình sơn như:

  • Không được biến dạng khi đốt ở nhiệt độ 6000C.

  • Phần kết nối với conveyor gia công chính xác ± 0.5mm.

  • Khoảng cách 2 chi tiết đối diện 400mm cùng mặt 200m.

  • Có dưỡng kiểm đi kèm để kiểm tra.

  • Áp suất nước phun P = 1.0 – 1.2 kg/cm2.

  • Chi tiết không bị đọng nước trên bề mặt.

  • Chi tiết không rơi khỏi Jig khi chạy với tốc độ 1.8m/phút với áp lực khí P = 6 kg/cm2.

Các loại đồ gá (Jig) treo sản phẩm sơn

Đồ gá treo

Miêu tả và chức năng

Các loại đồ gá treo sản phẩm sơn được thiết kế có nhiều hình dạng chúng có thể là các thanh thẳng, thanh ngang, hệ thống giàn, dây cáp, v.v có các cơ cấu, móc dùng để kẹp chặt sản phẩm trong quá trình phun sơn. Chúng có thể được thiết kế cố định gắn với sàn xưởng, di động với bánh xe hay cố định trên tường hoặc trần.



Lợi ích và bất lợi

Đồ gá treo có ưu điểm là kết cấu khá đơn giản cho nên chi phí không cao, chúng có thể được kết hợp lại với nhau để gá đặt cùng lúc nhiều sản phẩm giúp tiếm kiệm thời gian và sơn. Chúng cũng có thể kết hợp để tạo thành hệ thống băng tải đồ gá.

Tuy nhiên một nhược điểm của đồ gá treo là sản phẩm được cố định trong suốt quá trình sơn, khi muốn sơn nhiều mặt sản phẩm phải tiến hành di chuyển vòi phun hay thực hiện gá đặt lại mặt sản phẩm.

Điều này làm lãng phí thời gian, thích hợp sử dụng cho các loại sản phẩm chỉ cần sơn một mặt hay dây chuyền sản xuất thủ công. Một biện pháp khắc phục đó là bố trí nhiều vòi phun ở nhiều hướng tuy nhiên như vậy chi phí thiết bị sẽ tăng lên.

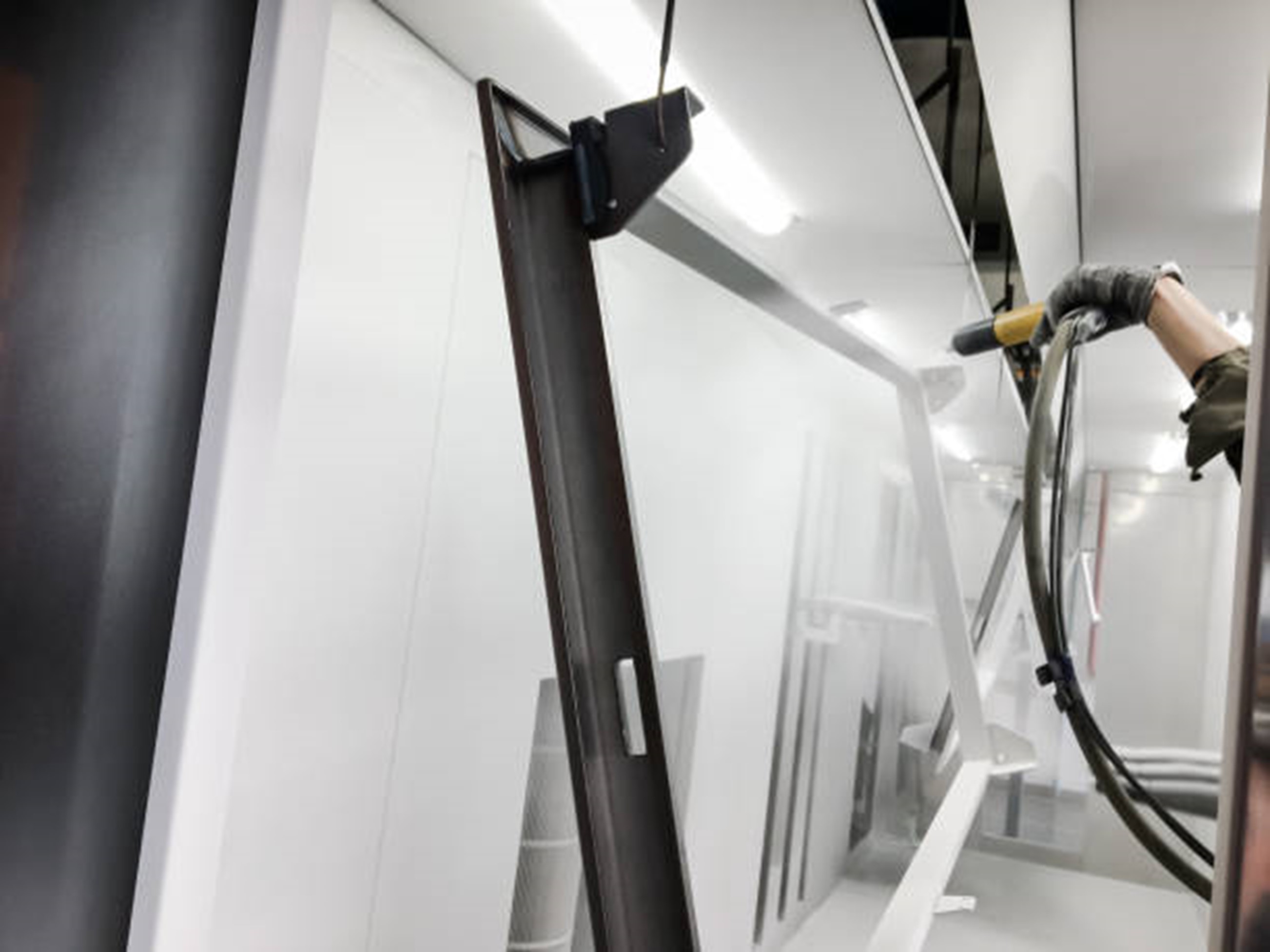

Đồ gá treo

Đồ gá xoay

Miêu tả và chức năng

Về cơ bản đồ gá xoay dành cho sản phẩm sơn cũng gần tương tự với đồ gá treo. Chúng cũng được thiết kế có nhiều hình dạng, cố định hay di chuyển được, v.v. Điểm khác biệt chính là trên các loại đồ gá này được bố trí thêm các trục xoay, thường được truyền động bằng động cơ hay khí nén.



Lợi ích và bất lợi

Đồ gá xoay về cơ bản giải quyết được nhược điểm của đồ gá treo, nó giúp sơn phủ được nhiều bề mặt của sản phẩm mà không cần gá đặt lại hay bố trí, di chuyển quá nhiều vòi phun, nó giúp tiết kiệm thời gian và tăng tính linh hoạt của quá trình sơn phủ.

Tuy nhiên do có thêm các bậc tự do quay lên cơ cấu phức tạp hơn và đi kèm theo đó là giá thành. Có thêm các vấn đề cần tính toán như chiều quay, góc quay, tốc độ quay và các yếu tố khác như điều khiển, kẹt lỗi, nguy cơ vướng vào các cơ cấu chuyển động, v.v.

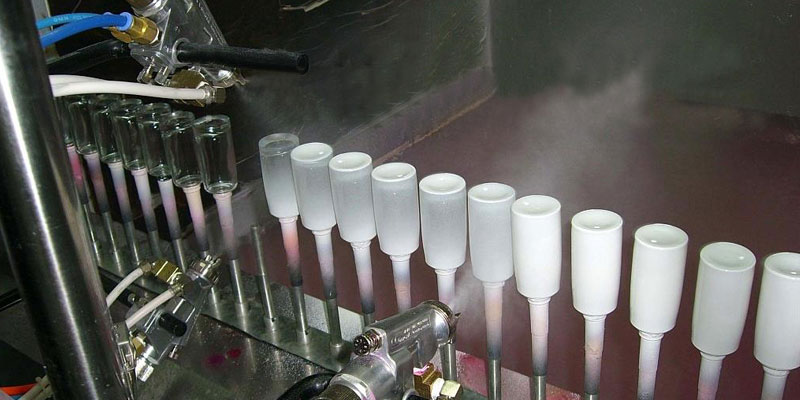

Đồ gá xoay

Băng tải đồ gá

Miêu tả và chức năng

Băng tải đồ gá là một hệ thống băng tải được thiết kế có dạng bề mặt đặc biệt với các cơ cấu để gắn lên trên đó hàng loạt đồ gá sản phẩm sơn có thể là loại treo hay xoay. Chúng thường được thấy trong các dây chuyền sơn phủ tự động hóa cao.

Chúng có hai dạng thường thấy là dạng băng tải di chuyển phía dưới gắn với sàn, các đồ gá hướng lên trên hay dạng băng tải treo di chuyển trên cao với các đồ gà hướng xuống dưới.

Lợi ích và thuận lợi

Băng tải đồ gá có thể một lúc hàng loạt sản phẩm, tính di chuyển tuần hoàn kết hợp với các buồng sơn tự động giúp tiết kiệm tối đa thời gian nguyên công sơn phủ cũng như đẩy mạnh tính tự động hóa giảm chi phí nhận công và tăng chất lượng lớp sơn phủ bề mặt sản phẩm.

Điều cần cân nhắc là chi phí để đầu tư một hệ thống băng tải đồ gá như vậy là rất lớn vì tính phức tạp trong thiết kế, số lượng chi tiết, đồ gá, hệ thống điều khiển, v.v không phải doanh nghiệp nào cũng có thể đầu được.

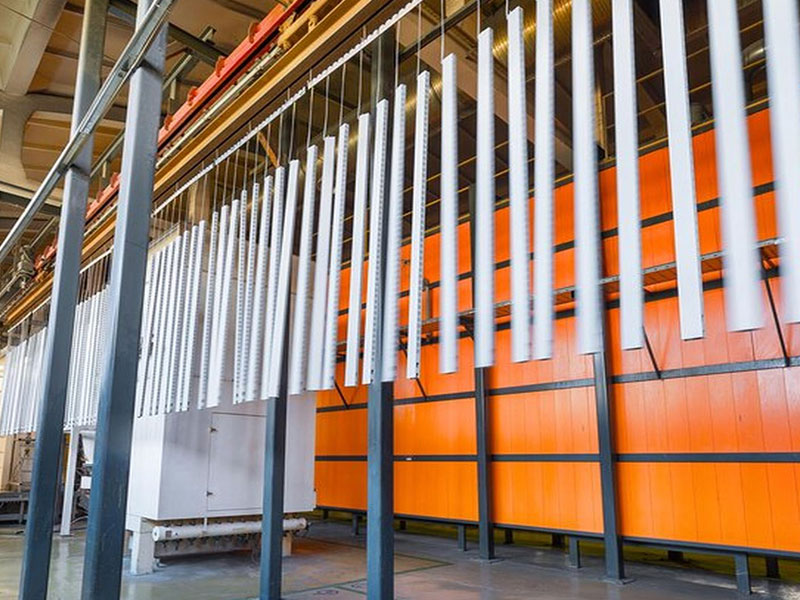

Băng tải đồ gá



Ưu điểm của đồ gá (Jig) treo sản phẩm sơn trong dây chuyền sơn

Tính nhất quán

Với đồ gá sơn, sản phẩm được giữ ở một vị trí cố định, đảm bảo lớp sơn được áp dụng nhất quán xuyên suốt. Điều này giúp loại bỏ nguy cơ sơn phủ không đều, mang lại lớp sơn hoàn thiện chuyên nghiệp và đồng nhất.

Tiết kiệm thời gian

Với việc treo sản phẩm lên Jig, quá trình sơn bằng robot hoặc vòi phun tự động diễn ra nhanh chóng và hiệu quả hơn. Điều này giúp tăng năng suất sản xuất và giảm thời gian chờ đợi của khách hàng.

Đạt hiệu quả sơn cao

Nhờ vào việc treo sản phẩm lên Jig, quá trình sơn được thực hiện một cách chính xác và đồng đều trên toàn bộ bề mặt sản phẩm. Điều này giúp đạt hiệu quả sơn cao, tạo ra những sản phẩm có độ bóng, độ bền và tính thẩm mỹ cao.

Hiệu quả về chi phí

Sử dụng đồ gá sơn có thể tiết kiệm chi phí lao động vì cần ít công nhân hơn để giữ và định vị sản phẩm trong quá trình sơn. Ngoài ra, quy trình sơn phù hợp và hiệu quả có thể giảm lãng phí vật liệu, tiết kiệm tiền về lâu dài.

Dễ dàng trong việc gá lắp và tháo dỡ sản phẩm

Với thiết kế thông minh, Jig treo sản phẩm sơn giúp cho việc gá lắp và tháo dỡ sản phẩm sau khi sơn trở nên dễ dàng và nhanh chóng. Điều này giúp tiết kiệm thời gian và công sức của nhân viên, đồng thời giảm thiểu các rủi ro gây hư hại sản phẩm.

Nhược điểm của đồ gá (Jig) treo sản phẩm sơn trong dây chuyền sơn

Đòi hỏi chi phí đầu tư ban đầu cao

Việc lắp đặt hệ thống Jig treo sản phẩm sơn trong dây chuyền sơn đòi hỏi chi phí đầu tư ban đầu khá lớn. Tuy nhiên, với hiệu quả và tiết kiệm thời gian của Jig sơn sẽ nhanh chóng thu hồi vốn.

Yêu cầu kỹ thuật cao

Việc thiết kế và lắp đặt hệ thống Jig treo sản phẩm sơn đòi hỏi sự chuyên môn và kỹ thuật cao. Điều này có thể gây khó khăn cho các doanh nghiệp nhỏ khi muốn áp dụng công nghệ này vào quá trình sản xuất. Tuy nhiên với CNC VINA sẽ thiết kế và đưa ra giải pháp tối ưu và nhanh nhất đáp ứng các yêu cầu về mặt chất lượng sản phẩm trong quá trình sơn.

Những điều cần cân nhắc khi thực hiện lắp đặt

Yêu cầu không gian

Không gian có sẵn cho đồ (Jig)

Đồ gá dành cho sản phẩm sơn thường không quá lớn, tuy nhiên khi gá đặt sản phẩm lên không gian chiếm chỗ của chúng có thể rất lớn. Việc lựa chọn khu vực có thể tích không gian đủ lớn là rất quan trọng để thực hiện quá trình sơn một cách thuận tiện, dễ dàng và hiệu quả.

Lập kế hoạch bố trí tối ưu

Lập kế hoạch bố trí tối ưu phân xưởng không chỉ giúp tiết kiệm không gian mà còn giúp cho các quá trình vận hành, vận chuyển phôi vào ra diễn ra nhanh chóng và hiệu quả hơn. Ngoài ra, sơn là một chất liệu độc hại, bố trí tối ưu khu vực thực hiện sơn phủ giúp đảm bảo an toàn lao động tránh ảnh hưởng đến những người làm việc xunh quanh hay ở khu vực khác.

Tích hợp với trang thiết bị có sẵn

Khả năng tích hợp với dây chuyền sơn hiện có

Dây chuyền sơn sản phẩm có thể có nhiều mức độ tự động hóa khác nhau, đi kèm với đó chính là sự khác nhau về trang thiết bị, quá trình thực hiện các nguyên công, v.v. Việc thiết kế đồ gá nếu có thể tích hợp với các trang thiết bị sẵn có, không hoặc ít ảnh hưởng, làm dây chuyền phải thay đổi kết cấu sẽ đem lại sự tiết kiệm tuyệt vời về chi chí để nâng cấp, cải tạo.

Xem xét nâng cấp, bổ sung trang thiết bị

Hãy cân nhắc đến các vấn đề nâng cấp và cải tạo nhằm mục đích mở rộng sản xuất và tăng năng suất. Liệu đến lúc đó hệ thống đồ gá đang hay sắp được sử dụng có thể đáp ứng được hay không.

Việc thiết kế các bộ đồ gá có thể đáp ứng tính linh hoạt thay đổi trong quá trình sản xuất sẽ đem lại lợi ích to lớn về kinh tế.

Biện pháp an toàn

Biện pháp an toàn cho nhân sự

Một số thiết bị bảo hộ lao động thường thấy được sử dụng trong các phân xưởng dây chuyền sơn sảm như găng tay, quần áo bảo hộ giúp tránh sơn bắn bám vào cơ thể, mặt nạ dưỡng khí và chống bắn, giày bảo hộ, v.v.

Các hệ thống cảnh báo, biển báo, còi báo động, biểu tưởng, kí tự, v.v là rất cần thiết giúp cảnh báo người lao động về các nguy cơ nguy hiểm trong phân xưởng.

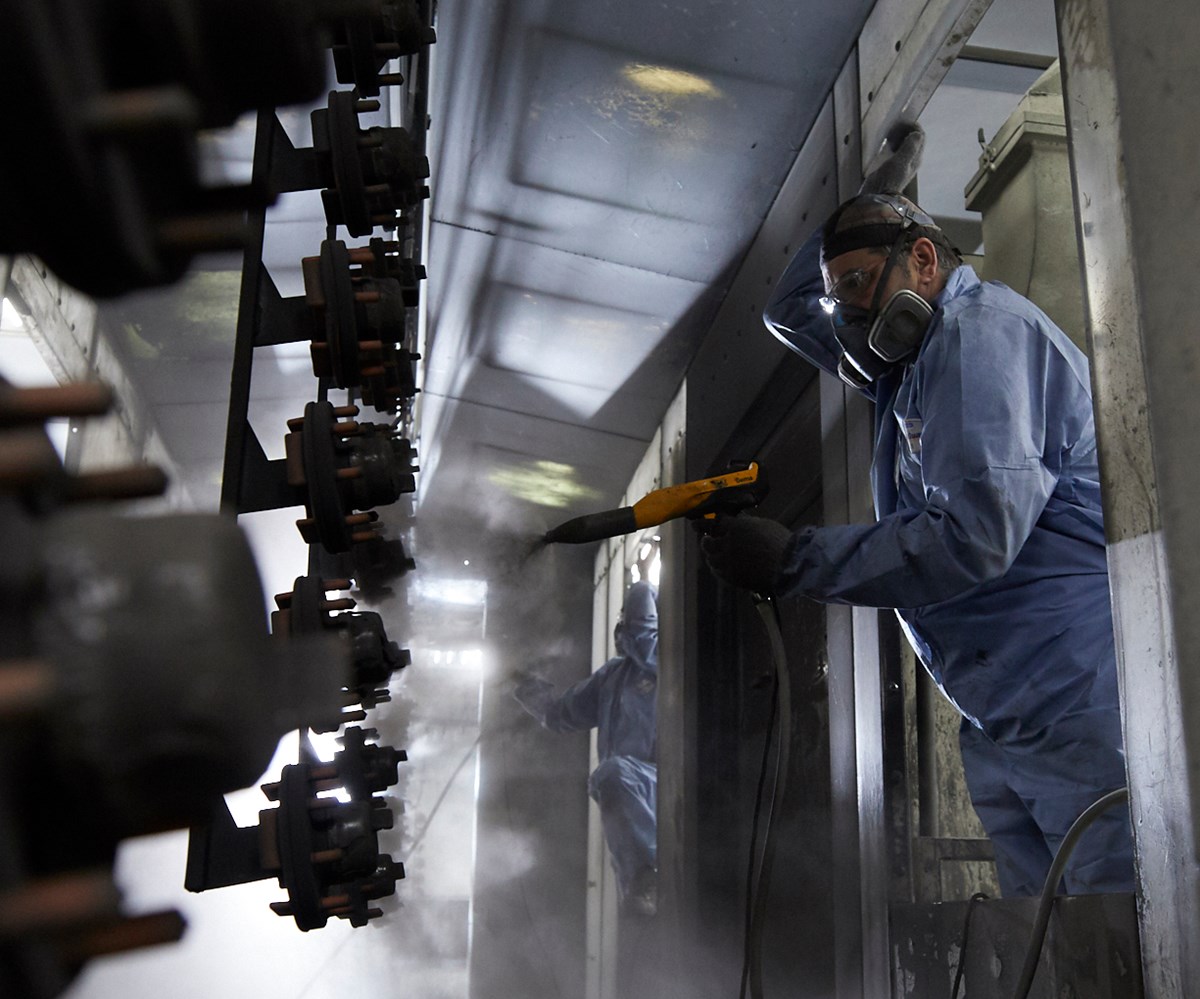

Bảo hộ lao động

Tuân thủ các tiêu chuẩn

Có rất nhiều tiêu chuẩn liên quan đến phân xưởng hay dây chuyền sơn phủ như tiêu chuẩn về thiết bị điện, an toàn điện, tiêu chuẩn về thông gió, tiêu chuẩn về bảo hộ lao động, v.v. Một số tiêu chuẩn là tiêu chuẩn ngành riêng, một số là tiêu chuẩn chung. Các tiêu chuẩn này có thể do từng quốc gia quy định sẽ khác nhau. Một số tiêu chuẩn nằm trong pháp luật cần phải tuần thủ.

Nói chung việc tuân theo các tiêu chuẩn được đề ra sẽ giúp quá trình sản xuất được an toàn, hiệu quả hơn vì chúng không sinh ra để làm khó doanh nghiệp, chúng là kinh nghiệm để đảm bảo an toàn một mức độ nào đó cho con người và quá trình sản xuất, chúng cũng là tài liệu quý giá để tiến hành thiết kế, bố trí một phân xưởng hiệu quả, năng suất cao.
