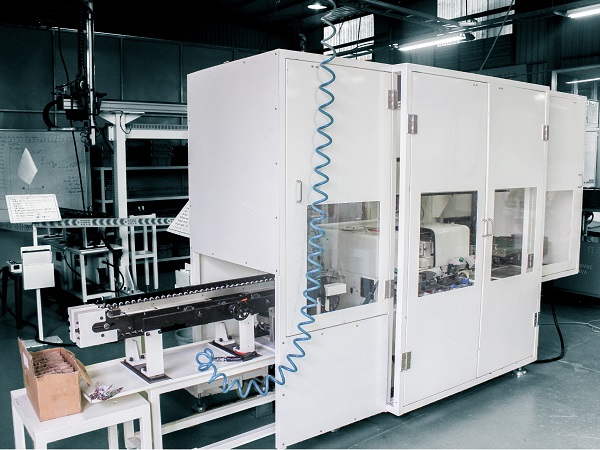

Hệ thống cấp phôi cho máy lăn ren

Hệ thống cấp phôi cho máy lăn ren sẽ là sự lựa chọn tối ưu dành cho doanh nghiệp trong việc hỗ trợ giảm chi phí trong sản xuất hàng loạt lớn. Máy khả năng tự động hóa cao nên máy giúp tối ưu hóa quá trình xử lý phôi và chất lượng của các sản phẩm cho ra là hoàn toàn đồng nhất với nhau. So với việc sử dụng công nhân thì việc áp dụng hệ thống cấp phôi cho máy lăn ren sẽ là sự thay thế hoàn hảo khi máy có khả năng làm việc liên tục lên đến 3 ca/ngày. Vậy loại máy này vận hành như thế nào và có những ứng dụng gì trong việc sản xuất? Cùng CNC VINA khám phá ngay những tính năng nổi bật đó ở bài viết dưới đây nhé!

Thông số kỹ thuật hệ thống cấp phôi tự động cho máy lăn ren

Cấu tạo và nguyên lý hoạt động hệ thống cấp phôi máy lăn ren

Hệ thống cấp phôi tự động cho máy lăn ren được thiết kế nhằm tự động hóa quá trình đưa sản phẩm vào máy, lấy sản phẩm sau gia công và vận chuyển đến công đoạn tiếp theo. Hệ thống kết hợp băng tải, cơ cấu định vị, tay gắp transfer và các cảm biến kiểm tra, giúp quá trình cấp phôi diễn ra liên tục, chính xác và đồng bộ với chu trình hoạt động của máy lăn ren.

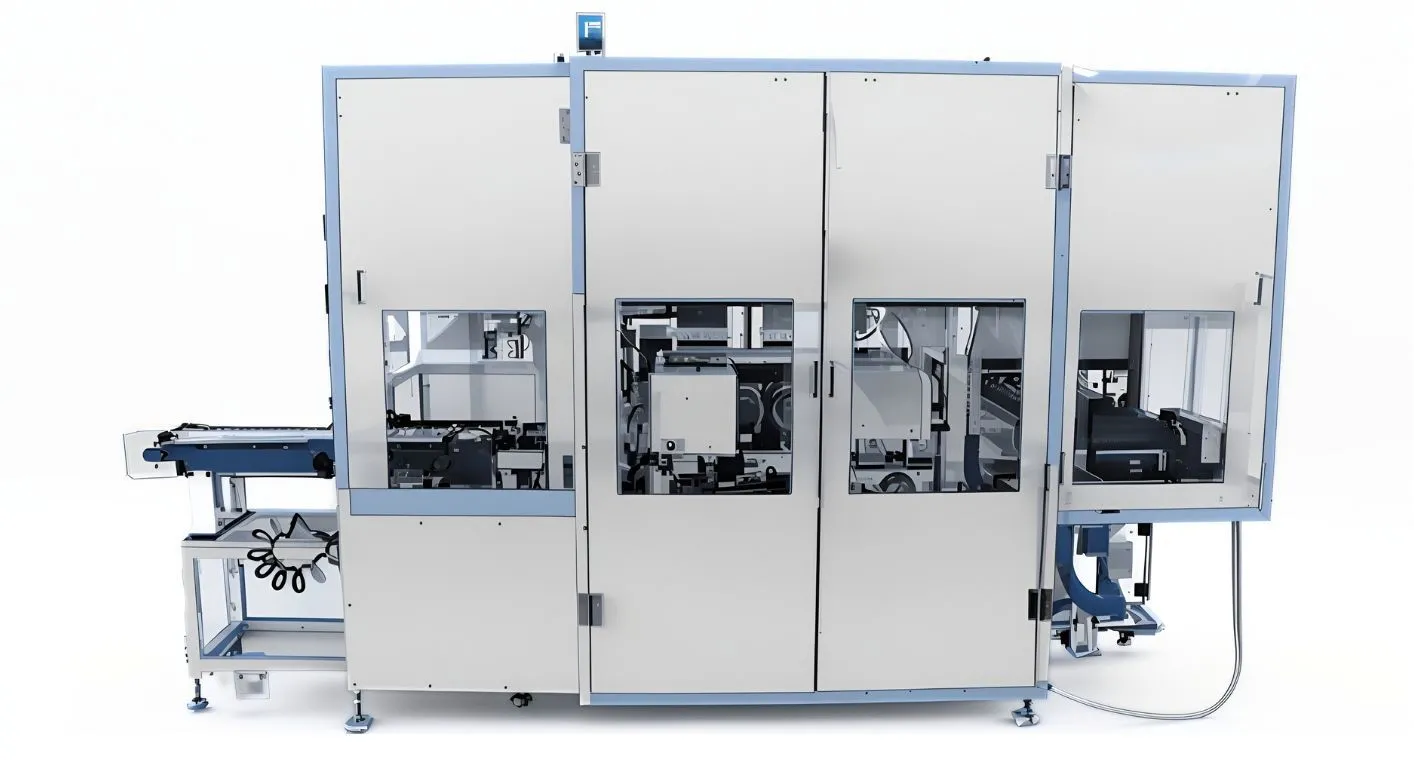

Cấu tạo của hệ thống cấp phôi tự động cho máy lăn ren

Hệ thống cấp phôi tự động gồm các cụm chính sau:

• Cụm băng tải input cấp sản phẩm
• Cụm transfer (cụm 1 và cụm 2): cụm cấp sản phẩm vào cho máy tiện + cụm tay gắp sản phẩm kết hợp robot tự động.
• Cụm trung gian
• Cụm cover trên, dưới
• Cụm ouput

Nguyên lý hoạt động

Hệ thống cấp phôi cho máy lăn ren hoạt động dựa trên cơ chế vận chuyển phôi từ băng tải hoặc máng cấp liệu đến vị trí làm việc của máy lăn ren. Quá trình này được điều khiển tự động thông qua cảm biến và bộ điều khiển, đảm bảo phôi được cấp đúng vị trí, đúng thời điểm với độ chính xác cao. Dưới đây là nguyên lý hoạt động của máy:

•  Băng tải input dịch bước sản phẩm tới vị trí định vị sản phẩm (có sensor check sản phẩm).
•  Cylinder 1 đi lên định vị sản phẩm (Có sensor check sản phẩm sau khi định vị).
•  Tay gắp của robot transfer đi xuống kẹp sản phẩm (Có sensor check sản phẩm có được kẹp không).
•  Sản phẩm được gắp đi lên và di chuyển thả vào máy lăn ren.
• Robot transfer sẽ chờ sau khi máy lăn ren gia công xong sẽ tiếp tục đưa tay xuống gắp sản phẩm lên.
• Tay robot transfer sẽ quay 90 độ và di chuyển đến vị trí thả sản phẩm trên băng tải đầu ra.
• Sau đó tay robot transfer sẽ di chuyển đến băng tải đầu vào và chờ gắp sản phẩm.
• Trên băng tải đầu ra mỗi ngăn chứa 2 sản phẩm, sau khi có 2 sản phẩm trên băng tải thì băng tải sẽ dịch bước.

Đặc điểm nổi bật của hệ thống cấp phôi tự động cho máy lăn ren

Hệ thống cấp phôi tự động cho máy lăn ren được thiết kế nhằm tự động hóa toàn bộ công đoạn cấp phôi vào máy, lấy sản phẩm sau gia công và chuyển sản phẩm sang công đoạn tiếp theo. Hệ thống kết hợp băng tải, cơ cấu định vị, tay gắp transfer, cảm biến và bộ điều khiển PLC, giúp quá trình vận hành diễn ra liên tục, chính xác và đồng bộ với chu trình gia công của máy lăn ren.

- Hệ thống cấp phôi cho máy lăn ren giúp thay thế các thao tác thủ công của công nhân bằng cơ cấu transfer và tay gắp tự động. Phôi được đưa từ băng tải đầu vào đến vị trí định vị, sau đó được gắp và đưa chính xác vào máy lăn ren. Khi quá trình gia công hoàn tất, sản phẩm được tự động lấy ra và chuyển sang băng tải đầu ra hoặc công đoạn tiếp theo.

- Hệ thống được thiết kế để rút ngắn thời gian chờ giữa các chu kỳ gia công cycle time đạt khoảng 13 giây/sản phẩm, giúp máy lăn ren khai thác hiệu quả hơn công suất thiết kế và phù hợp với các dây chuyền sản xuất hàng loạt.

- Các vị trí quan trọng trong quá trình cấp phôi đều được tích hợp cảm biến kiểm tra. Hệ thống có thể xác nhận tình trạng phôi sau khi đưa đến vị trí định vị và kiểm tra sản phẩm đã được tay gắp kẹp đúng hay chưa trước khi di chuyển. Điều này giúp hạn chế tình trạng cấp thiếu phôi, kẹp sai hoặc đưa sản phẩm chưa đúng vị trí vào máy gia công.

- Robot transfer hoạt động đồng bộ với chu trình của máy lăn ren. Sau khi đưa phôi vào máy, tay gắp chờ máy hoàn thành quá trình gia công, sau đó tự động lấy sản phẩm ra và chuyển đến vị trí đầu ra.

- Hệ thống sử dụng PLC kết hợp màn hình cảm ứng để điều khiển và giám sát hoạt động. Người vận hành có thể theo dõi trạng thái của hệ thống, thực hiện thao tác vận hành và hỗ trợ xử lý các tình huống phát sinh trong quá trình sản xuất.

- Việc tự động hóa công đoạn cấp phôi và lấy sản phẩm giúp doanh nghiệp giảm sự phụ thuộc vào nhân công, đặc biệt trong sản xuất số lượng lớn. Công nhân có thể tập trung vào các công đoạn kiểm tra, giám sát và quản lý dây chuyền thay vì phải liên tục thực hiện thao tác cấp – lấy phôi thủ công.

- Quá trình cấp phôi, định vị, gắp và lấy sản phẩm được thực hiện theo chu trình đã lập trình, hạn chế sai khác do thao tác thủ công. Nhờ đó, hệ thống giúp duy trì sự ổn định của quá trình sản xuất và hỗ trợ kiểm soát chất lượng sản phẩm tốt hơn trong các dây chuyền gia công cơ khí hàng loạt.

- Không sử dụng một cấu hình cố định cho mọi ứng dụng, hệ thống cấp phôi có thể được thiết kế và tùy chỉnh theo kích thước, hình dạng sản phẩm, năng suất yêu cầu, cycle time và bố trí thực tế của nhà máy. CNC VINA có thể tích hợp băng tải input/output, robot transfer, cơ cấu định vị và các cụm trung gian để đáp ứng từng bài toán tự động hóa cụ thể.

- Không chỉ cấp phôi cho máy lăn ren, hệ thống còn có thể được thiết kế để đưa sản phẩm sau gia công sang băng tải đầu ra hoặc máy công cụ tiếp theo, tạo thành một chuỗi sản xuất liên tục. Đây là nền tảng để xây dựng dây chuyền gia công tự động, giảm tối đa thao tác trung gian giữa các công đoạn.

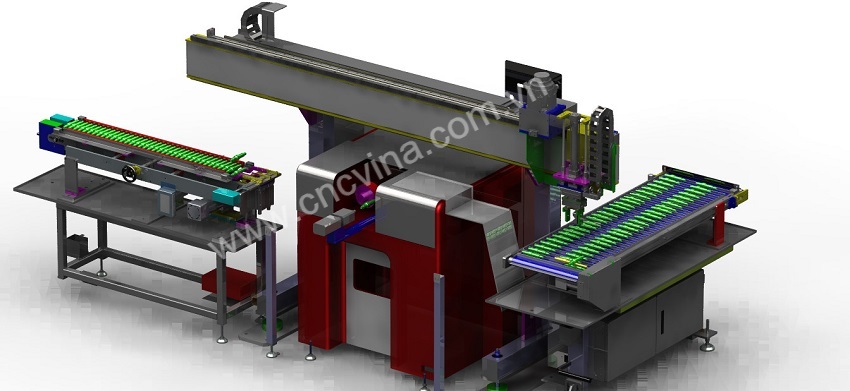

Hình ảnh thiết kế một trong số những hệ thống cấp phôi tự động cho ứng dụng lăn ren của CNC VINA

Hướng dẫn vận hành và dandory

Về cơ bản, quy trình và thao tác vận hành, bảo trì bảo dưỡng hệ thống cấp phôi cho máy lăn ren cũng tương tự hệ thống cấp phôi tự động của máy tiện CNC.

Tuy nhiên, cần lưu ý thêm về quy trình xử lý sự cố trong một số trường hợp sau:

Sau khi nhấn EMG do sự cố: Nhả tất cả EMG, chuyển switch sang MANUAL. Nhấn RETURN để khởi tạo chạy lại.

Lỗi hành trình xylanh: Kiểm tra nguồn khí cấp, kiểm tra xylanh có bị kẹt không. Vặn chặt vị trí LS xylanh sáng. Reset xóa lỗi rồi nhấn Start để chạy tiếp.

Lỗi robot bị quá tải: Kiểm tra xem robot có bị kẹt không. Căn chỉnh lại bằng tay. Thử nhấn Reset để Reset lỗi nếu không được phải tắt Aptomat tổng để reset lại robot. Khởi tạo chạy lại từ đầu.

Lỗi động cơ bị quá tải: Kiểm tra động cơ, tìm nguyên nhân gây quá tải và xử lý. Tắt nguồn khởi động chạy lại.

Khi thực hiện các cách xử lý đã nêu mà không khắc phục được lỗi:

+ Kiểm tra phần đấu nối dây của thiết bị có bị lỏng, đứt hay tuột đầu nối hay không.

+ Nếu không kiểm tra lại thiết bị xem còn hoạt động được hay không.

– Trong trường hợp máy đang chạy bị lỗi mà không thể xử lý được:

+ Nhấn giữ đồng thời 2 nút “STOP” & “RESET” trong 2 giây cho đến khi đèn STOP sáng, đèn RESET nhấp nháy để đưa hệ thống về khởi tạo ban đầu.

+ Nếu không xử lý được phải tắt nguồn toàn bộ hệ thống sau đó cấp lại nguồn và khởi tạo lại từ đầu.

Hệ thống cấp phôi tự động cho máy lăn ren mang lại nhiều lợi ích vượt trội, giúp nâng cao hiệu suất sản xuất và giảm thiểu sai sót trong quá trình vận hành. Với khả năng tự động hóa, hệ thống này không chỉ tối ưu hóa thời gian xử lý phôi mà còn đảm bảo độ chính xác và đồng đều của sản phẩm. Điều này đặc biệt quan trọng trong ngành cơ khí, nơi yêu cầu khắt khe về chất lượng và năng suất. Bên cạnh đó, việc ứng dụng công nghệ tự động hóa còn giúp giảm chi phí lao động và tạo điều kiện làm việc an toàn hơn cho công nhân. Nhờ những ưu điểm này, hệ thống cấp phôi tự động đang trở thành xu hướng phổ biến trong các dây chuyền sản xuất hiện đại. Nếu bạn đang có nhu cầu quan tâm đến hệ thống cấp phôi tự động cho máy lăn ren, hãy liên hệ ngay với CNC VINA để nhận được tư vấn chi tiết nhất nhé!
